Дверные подиумы и подготовка двери + миды

Доброй ночи всем тем, кто не спит! Вот не спится, поэтому было решено создать новую запись в БЖ. Речь пойдет о подиумах, да непростых покупных и лично мне ни разу не симпатичных, а самодельных, чтобы БАРДАЧЕК ОТКРЫВАЛСЯ, при закрытой двери.)))
И так, динамики у нас будут стоять 16. Они у нас были давно, еще с позапрошлой машины. Диамики непростые, довольно редкие Challenger tas 620.

Куплены они были черт знает где, через форум, довольно давно. Искали вообще Challenger tas 6, но найти их очень и очень тяжело. Динамики дешевые, но выпускали их очень небольшой промежуток времени, наверняка содрали с неочень дешвой аккустики и о чудо, получилось. Играют они явно не на свои деньги и довольно прилично, а если нет разницы зачем платить больше? Во всяком случае, меня они устраивают целиком и полностью и менять я их не собираюсь. Путем нехитрых манипуляций, и пары сгоревших динамиков, неизвестного названия коаксиалы превращаются… превращаются в миды)

Кстати, характеристики их, если вдруг кому интересно:
Тип коаксиальная акустика
Мощность номинальная: 80 Вт
Мощность максимальная: 120 Вт
Импеданс 3,8 Ом
Типоразмер 165 мм(6,5″)
Чувствительность: 87,5 дБ
Количество полос:: 2
Частотный диапазон, Гц 55 Гц — 20000 Гц
Монтажная глубина: 73 мм
Крутизна кроссовера (дБ/октава):
Частота разделения кроссовера (Гц):
Твитер (дюймы/см): купол шелк
Материал НЧ: целлюлоза

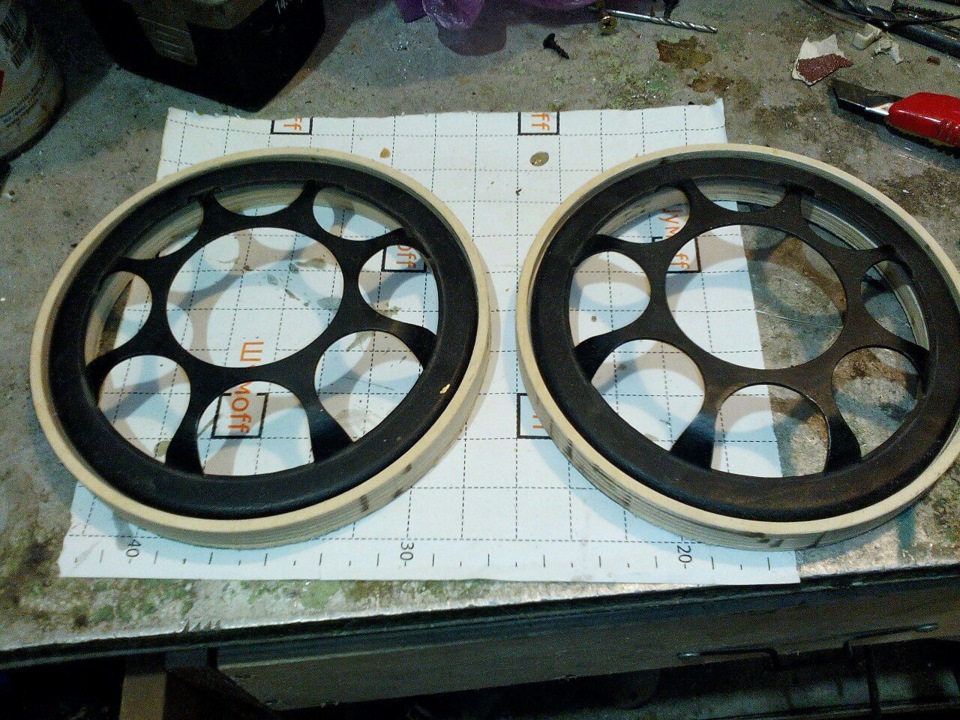

Сеточки, кстати металические, сделанные на заказ и остались от позапрошлого автомобиля. Делали под Морелевские. Мне они тоже очень нравятся.

Теперь к подиумам… Главные требования:
— жесткое крепление динамика к двери
— приличный внешний вид
— небольной доворот динамиков
— ну и наверное самое главное для ПриРодаводов, чтобы бардачек открывался…

Были выпелены кольца, которые будут служить основой подиума.

Дальше режем обшиву, прикидываем доворот, стекловолокно и смола…

Довольно тонкий слой шпакли со стекловолокном, шкурка, доводка и все… Подиумы готовы)))

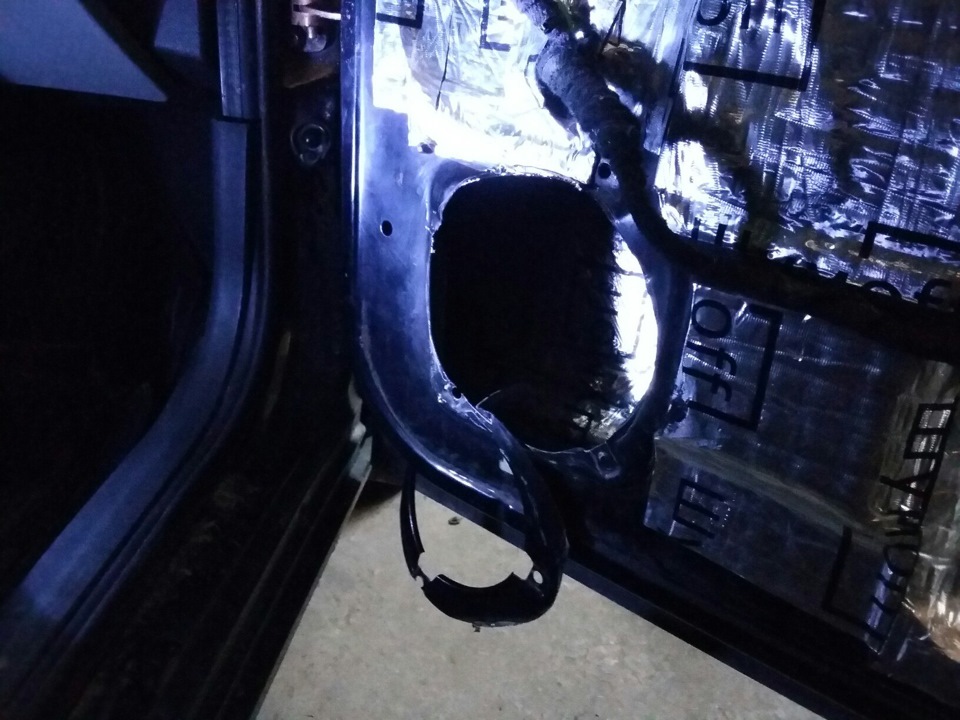

Осталось обтянуть и красота, но надо же беспечить жесткое крепление диамика к девери и тут велесье… Так как конструкторы АвтоВаза ну не хотели никак сделать человечеки ровную дверь, скажем как в Четырке, пришлось попатеть, плюс еще и доворот. Пилим кольца, кривые косые, чтобы обеспечить максимальное прилигание кольца к двери., дальше режем дверь, чтобы был тунель и магнит динамикане упирался в метал

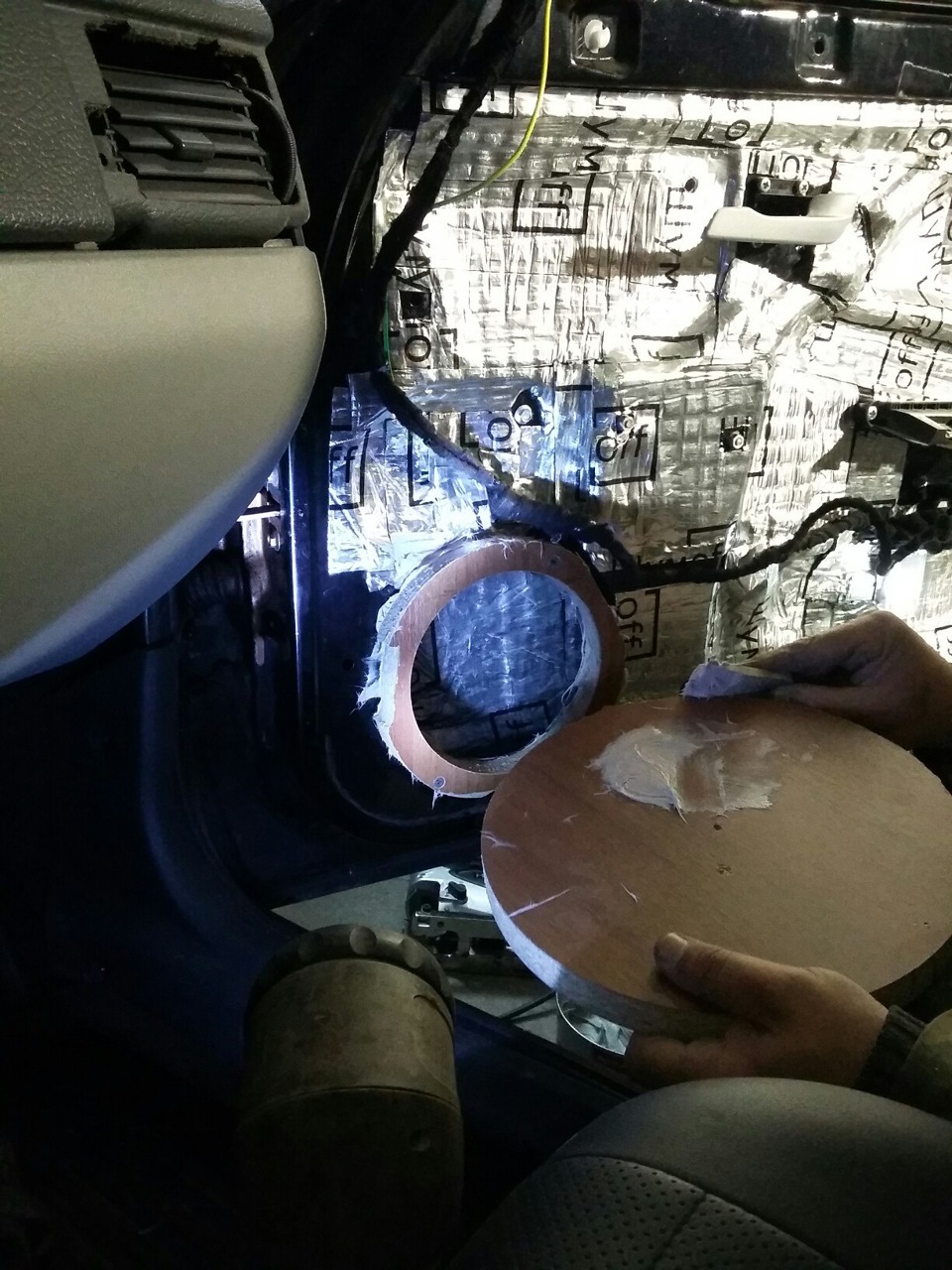

, дальше шурупим кольцо через шпаклю со стеклом, чтобы было намертво и герметично, к тому же усилить все это дело

, дальше прикидываем обшивку подиум и еще одно кольцо, чтобы компенсировать доворот, используем опять шпаклю

и получается жесткий тонель в дверь который состоит из кольца, далее шпаля, далее еще одно кольцо, уплотительный слой шпакли и собствено метал двери…

Ура, все задачи выполнены, осталось перетянуть подиумы, вкрутить динамики и поставить сетки…

Всем кто дочитал, спасибо за внимание… Надеюсь читателям будет интересно)

Источник

Подиумы в двери приора(Часть первая)

Установка правильной музыки не требует отлагательств! Даже если денег особо нет, нужно стремиться делать хоть что то и никогда не останавливаться)
Это всё предисловие, теперь по делу, на днях мною были «выкованы» мегакольца с помощью одолженного электролобзика и толстого листа(9 слоёв) фанеры

Кольца делал спецом большего внешнего диаметра, чтобы при монтаже фанера не лопалась и не ломалась, короче говоря, чтобы легче было с ней работать.
Как выпиливать, объяснять особо не буду, там всё просто, размечаем и пилим)

Сегодня снял обшивки дверей и, собственно, начался инстал, из инструментов:
-лобзик

-отвертки
-шурупы мелкие(они же «семечки»)

-монтажная лента(которой, кстати, мне не хватило вообще, завтра куплю ещё пару-тройку метров, уходит она быстро)

Сначала полностью разбираем обшивки, откручиваем всё, что только можно, чтобы ничего лишнего не поцарапать/порвать/сломать. Для этого разворачиваем обшивку тыльной стороной к себе и крутим все шурупы, которые только можно открутить

Далее, прикладываем подиум, смотрим, крутим как нам нравится, размечаем, режем

Я начал с угла двери, потом уже примерял по нему подиум для пищи и подиум для второго Ганибала 7

Первый подиум можно прихватить короткими саморезами к обшивке, но не плотно по периметру, а так, чтобы он стоял параллельно плоскости двери(мне так захотелось, ещё можно повернуть его чуть вверх, но это на любителя), но ни в коем случае, чтобы подиум не «смотрел» вниз, звук будет хуже потом.

Для крепления подиума, без возможности закрепить напрямую к обшивке, будет нужна монтажная лента, описывать не буду, размечаем, режем, прикручиваем

Лента так же нужна для окантовки круглых подиумов под ганибалы, чтобы потом сетки динамиков были вровень с обшивкой двери. Мне хватило этой ленты только на один подиум, как закуплюсь лентой, доделаю!

Пищи я решил чуть развернуть наверх, на фото выше видно, ну и готовый вариант:

Источник

Установка и доработка подиумов 20+ твитер на приору!😎

История с этой установкой длилась у меня долго…
Все началось с подарка на мой ДР.
Девушка подарила Faital Pro 8fe200(20)

Сразу возникла проблема:куда девать момо 715 и как ставить файталы?!
Взвесил все за и против, решил: МОМО 715 поставить назад, заранее сделать самому заднюю полку под них.
Весь процесс изготовки задней полки можно посмотреть здесь:
www.drive2.ru/l/468233899709825213/
Прикупил моноблок еще и делал полку под 2 уся, можно посмотреть вот тут:
www.drive2.ru/l/468290799436562979/
Ну, а как все остальное воткнуть спереди?
Этот вопрос меня мучал по ночам…
Долго выбирал, и остановился на этом варианте

Но проблема в том, что в интернете вообще нету ни одной фотки этих подиумов на двери приоры!Все что мог перелопатил)))
И теперь интересная история, как я их заказывал:
Будет в истории 3 магазина автозука( автозвук 1-2-3)
Заехал в 1 магазин, у них в наличие были 20+ твитер стандартного размера, ребристая кожа (а мне нужен под твитер малого размера, а гладкая кожа)
Сделал заказ: 20 + твитер маленький, гладкая кожа.
Через неделю приезжаю, а мне сделали 20+твитер маленький, но из ребристой кожи!Сказали что гладкой кожи у мастеров не было…
Звоню во 2 магазин, говорят что они такого не делают.
Звоню в 3 магаз, говорят приезжай заказывай.Приехал, заказал, жду неделю, звонят и говорят, что гладкой кожи не было, надо ждать еще неделю.Во время разговора напомнил еще раз, что надо под маленький твитер! Позвонили сказали, что готово!Радостный лечу в магаз и вижу : гладкая кожа 20+ стандартный твитер бле@ть!
Психанул, звоню опять в 1 магаз, спрашиваю про гладкую кожу, говорят сейчас сделают мне 100% через 3 дня.
Приезжаю через 3 дня и вижу гладкую кожу, маленький твитер и под 16 колонки, а не под 20, я в тот момент был в а.е.
Увидел у них в наличие гладкую кожу 20+ твитер стандарт.
Времени ждать уже нет, решил брать их и купил кольца под маленькие твитера из мдф, чтобы нарастить стандартные кольца в подиуме(об этом ниже).
Примерил еще вот это художество:

оно настолько отвратительно смотриться и громоздко на двери! Этот вариант сразу отпал!
И вот они у меня спустя почти месяц😄

Кольца под маленькие твитера, сточил по размеру, чтобы они сели в посадочное место отверстия в подиуме и посадил их на момент

Снял обшивки, помыл их щеткой с фери и примерил новые подиумы

Чтобы колонка села в подиум, резал огромную дырку в пластике двери))
Каждый подиум прикрутил во всех местах на 7 саморезов примерно.
Вот как это все выглядит на двери, наверно первые фотки в интернете😄😁

Большой плюс в том, что остались дверные карманы☝🏻👍🏻
Я бы сказал больше половины сохранилось))
Многие на все эти картинки будут смотреть вот так

Источник

Подиумы на «Приору»

С выбором автомагнитолы и колонок проблем не было, но перед установкой музыки я задумался, о том как мне закрепить в передние двери колонки на «16», потому-что от других толку будет мало. Просмотрел не один десяток подиумов и для себя самыми оптимальными оказались одни:»АвтоСоната».

Подиум- пластиковый с карманом, предназначен для установки «16» акустики в двери автомобиля, без особых усилий и без вмешательства в конструкцию. Подиум вносит контраст во внешний вид обшивки двери автомобиля. Устанавливается поверх штатной обшивки, не перекрывая при этом карман обшивки.Подиум изготовлен из пенополиуретана и обтянут винилом. В комплект поставки изделия входит инструкция по установке.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ:
1.Снимаем обшивку двери.
2.Прикладываем подиум к обшивке и намечаем его контуры.
3.Прорезаем обшивку двери под динамик, с внутренней стороны обшивки срезаем окантовку.
4.Прикидываем «бублик», (закрепляем его с внутренней стороны обшивки с помощью двухстороннего скотча.
5.Ставим обшивку на дверь, протащив провода через подиум.
6.Закрепляем «бублик» с помощью саморезов.
7.Снизу под кармашком подиума, наживляем обшивку к двери — в железо саморезами.
8.Подключаем динамик.
9.Штатными саморезами устанавливаем динамик и его сетку на место.
10. Протягиваем до конца саморезы снизу под кармашком подиума.
P. S.: в результате установки смотрится все как одно целое, нет ни какого скрипа, при правильной установки подиум при открытии и закрытии двери ни чего не зацепляет!

Источник

Автозвук. Интерьер. Подиумы в передние двери

Фото конечного варианта вам сразу, чтобы сразу знали стоит ли дальше глядеть)

Значит дело было так, сижу листаю новости на драйве и вдруг попадается запись про подиумы. А идею я эту в голове носил очень давно, страшно было испортить обшивки и не добиться нужного результата. Но сколько можно сидеть и пускать слюни на шедевры, которые тут на драйве выкладывают? Итак решил, что нужно использовать последние жаркие деньки лета, потому что гаража у меня нет и работаю я на балконе.
Дождался выходного, поехал закупился материалом.

Дальше дело было за кольцами, от короба остались куски фанеры 18 мм, из нее и стал делать, конструкция из трех колец. Верхнее как обод для рамки динамика, среднее со внутренним диаметром рамки и внешним диаметром обода, и нижнее по размерам совпадает с рамкой. Склеил все 88 клеем и на этом легкое кончилось)

Дальше пришлось решаться резать обшивку. Промерил все и лобзиком вырезал круги, установил туда кольца и при помощи металлических уголков зафиксировал.

Дело шло к вечеру, энтузиазм только разгорался, пришло время натягивать ткань, мебельным степлером прибивал к обшивке, чтобы не было скучно подключился кальян))))

Дальше по классике жанра эпоксидная смола, сверху стеклоткань и опять эпоксидная смола, конструкция получилась весьма жесткой

Затем шпатлевка со стекловолокном в 2 слоя и началась самая засада, много часов натирания наждачкой, потом шпатлевка финишная в 2 слоя и снова наждачка. Энтузиазм на этом этапе начал пропадать, но цель стояла четкая, бросать никак нельзя.

Ну в итоге после двух полных дней и двух вечеров имеем более менее конечный результат.

Все, можно ставить, поставил и что я вижу? обшивка в притирку к торпеде. Сам виноват, не примерил, что теперь делать, при таком раскладе бардачок ни на см не откроется. И я решил все переделать)))))
Двери теперь делал по очереди, сначала правую, разлома все, снял кольца, уменьшил толщину колец, расслоив фанеру. В итоге в первоначальном варианте было 29 мм, в конечном стало порядка 17-18 мм.
Вся процедура сначала, материал, ткань, стекловолокно, шпатлевка, наждачка, шаптлевка. Единственное отличие, что делал шпатлевку в один слой, и слой не настолько большой. В этот раз получилось все даже лучше, аккуратнее и все небольшие косяки первого раза устранены, теперь вообще доволен. Ни одного косяка я не заметил.

Небольшой фотоотчет об установке в дверь) Это конечный вариант после переделки.

Ну и если интересно немного фото о том, как выглядил первоначальный вариант обшивки в машине. Подиум выпирает гораздо сильнее

Ну и последние пара фоток о том как теперь открывается багажник, а открывается он не ахти) но думаю скоро исправлю это, подпилю его чуток. Идеи уже есть)

На этом пока все. Чуть позже обтяну биэластиком, а пока что так)

Кому понравилось порадуйте меня, нажав кнопку «Мне нравится»))

Источник
