рубильник в щитке квартиры

Рубильник ABB (выключатель нагрузки).

Рубильник – это простой переключатель, который просто отключает или включает электрическую цепь под нагрузкой или без неё. По сути, рубильник – это “народное” название, правильное название такого прибора (коммутационного аппарата) – выключатель нагрузки.

Как было указано ранее, рубильники нужны для отключения нагрузки, то есть более правильно отключать полностью электрический щиток в квартире или доме, именно рубильником, а не автоматом.

Но я в щитах предпочитаю ставить на вводе автомат. Во-первых, часто в ЩУ или этажных щитках стоят вводные автоматы низкого качества, поэтому установив автомат в доме или квартире на вводе, мы убиваем двух зайцев, и ставим качественный прибор на ввод щита и получаем вводной прибор. Во-вторых, прежде чем отключить весь щит по какой-либо причине, мы на 99% уже сняли всю нагрузку (выключены автоматы электроплит, кондиционеров, котлов и т.д.), автомат при номинальных токах имеет десятки тысяч циклов “включения-отключения”, и ему абсолютно ничего не угрожает.

Рубильники в щиты я устанавливаю, или когда на вводе уже есть качественный автомат, или для управления НЕотключаемыми линиями.

Ранее в школьные годы, услышав о рубильниках, я представлял себе, какой-то большой по размерам прибор, который при помощи мощного рычага отрубает электричество, наподобие, как на фото ниже, и в домашних щитах ему точно делать нечего.

Но, как оказывается разновидностей рубильников, как по исполнению, так и по применению, не так уж и мало. Я рассмотрю в данной статье те рубильники, которые использую в своих щитах.

Рубильник ABB OT63F3.

Это наиболее распространенный рубильник ABB, который широко используется, как в быту, так и на производстве. Очень надежный, устанавливается как на din-рейку, так и на монтажную панель.

Стандартно продается 3-хполюсным, но можно или сразу купить 4-хполюсный OT63F4N2 или докупить отдельно дополнительный полюс и самостоятельно “нарастить” рубильник. А можно даже два доп. полюса прищелкнуть, один справа, другой слева, и получится 5-типолюсный рубильник ABB)).

Данный рубильник ABB ОТ63F3, как следует из названия, рассчитан на ток 63 А. В данной серии выключателей нагрузки есть рубильники, которые рассчитаны на меньшие токи 16, 25 и 40 А, но они отличаются по размерам и в электрощиты “становятся”, мягко говоря коряво, что хорошо видно на фото, позаимствованном у моего известного коллеги Cs-Cs.net.

Разумеется есть рубильники ABB серии ОТ и выше 63А. АВВ выпускает низковольтные выключатели нагрузки до 2500 А, но нам они без надобности, таких нагрузок в быту не бывает.

Пожалуй, к одному из минусов рубильника ОТ63 я отнесу его “родную” ручку, с которой он продается. По мне, так она очень неудобная и переключать рубильник ABB ей очень неудобно, особенно у кого не очень сильные пальцы, например, у детей и женщин.

Данная проблема решается достаточно просто, можно купить и установить отдельно рукоятку немного иного плана, но зато очень удобную. Такие рукоятки бывают двух цветов: черная и красная, что тоже, кстати, порой удобно, чтобы четко были понятны задачи рубильников в щите. Например, рубильник ABB с красной ручкой отключает генераторные линии, а с черной – обычные НЕгенераторные линии. Рубильник АВВ ОТ63, как ранее писал, очень надежный, можно сказать неубиваемый и достаточно практичный в том плане, что он внешне подходит в щиты ко всем производителям, и к Шнейдер Электрик и Легранд.

Рубильник ABB SD200.

Рубильники серии SD200 относительно новые, и начали выпускать их с 2016 года. Внешне они почти неотличимы от старой копии серии Е200.

Но это только внешне. Многим известно, что серия Е200 имела конструктивный косяк, и поэтому были заменены на новую серию.

Как следует из названия серии SD200, рубильник ABB также, как и автомат S200, в зависимости от последней цифры, разделяется по количеству полюсов:

На фото также показан пример 2-хполюсного рубильника. Такие рубильники SD201 и SD202 удобно использовать в однофазных щитах, т.к. они занимают меньше места, чем ОТ63, который займет не менее 3-х модулей.

Рубильник ABB SD200 выпускается на номинальные токи: 16, 25, 32, 40, 50 и 63А. К нему подходят все дополнительные контакты, предназначенные для модульки ABB.

Другие рубильники.

Т.к. в своих щитах я в основном использую модульку от АВВ, то фоток рубильников Шнейдер Электрик, Легранд, Хагер у меня немного.

Также у Хагера есть модульные рубильники 1-4хполюсные серии SBN от 16 до 125А.

В одном из щитов я использовал рубильники SBN 2Р на 63А, достаточно симпатичные, как и вся модулька Хагер.

У Шнейдер Электрик также модульные рубильники 1Р-4Р серии iSW на 20-125А.

Модульные рубильники Легран использовать пока не доводилось. Обходился или автоматами или в 3фазных щитах рубильниками ОТ63 от ABB.

Спасибо за внимание.

Источник

Электрощит для квартиры/частного дома — продвинутый

Прошлую статью я написал очень коротко, по сути просто показал как вообще должен выглядеть мало-мальски приемлемый квартирный электрощит. Но после этого в личку посыпался просто шквал вопросов от людей которые поняли что им за их деньги сделали полную лажу и что надо как-то переделывать. Так же многих интересовало, как выглядят и собираются более серьезные бытовые щиты. Ну что, давайте тогда покажу свой, среднебюджетный но собранный по уму и обращу внимание на не очевидные для большинства мелочи которые и делают его действительно хорошим.

Так же мы традиционно (как и в каждой статье), высмеем быдло-электриков, за серость и бездарность, чтобы уже с первого заданного ему вопроса вы понимали с кем имеете дело.

Собственно с этого и начнем, задайте своему любимому быдло-электрику простой вопрос — сработает ли автомат если ему заблокировать ручку, заклеить скотчем или держать рукой например? Вы пока сами для себя решите как бы ответили, а к правильному ответу (и не только) вернемся в конце статьи.

Совсем коротко. Задача электрощита — обеспечить распределение электричества от вводного кабеля на все отходящие линии, при этом защитив их от возможных аварийных сценариев (короткое замыкание или превышение длительной допустимой нагрузки) а так же уберечь людей от поражения электрическим током в случае неисправности электроприборов или проводки.
Количество линий в щите зависит от количества линий разведенных по жилплощади, что в свою очередь напрямую зависит от ее размеров, степени электрификации и автоматизации. Т.е. скажем в небольшой двухкомнатной квартире может стоять тот щит что был в предыдущей статье, ну а так же может стоять и в 10 раз больше (реально в 10!), и то и другое — нормально, просто в первом случае это обычные розетки, а во втором — полная автоматизация всего что только есть.

Повторяю каждый раз — без инструмента дела не делаются. На этот раз щит не самый дешевый, так что для получения максимального качества собирать его стоит спец инструментом.

Данный набор обязателен для качественного выполнения подобного монтажа: зачистка для мягких проводов, обжимка НШВИ наконечников, кабелерез, особая крест+прямая отвертка. Обращу внимание что вместо обычных бокорезов используется именно кабелерез для более точного реза, а так же специальная крест+прямая отвертка для клемм автоматов.

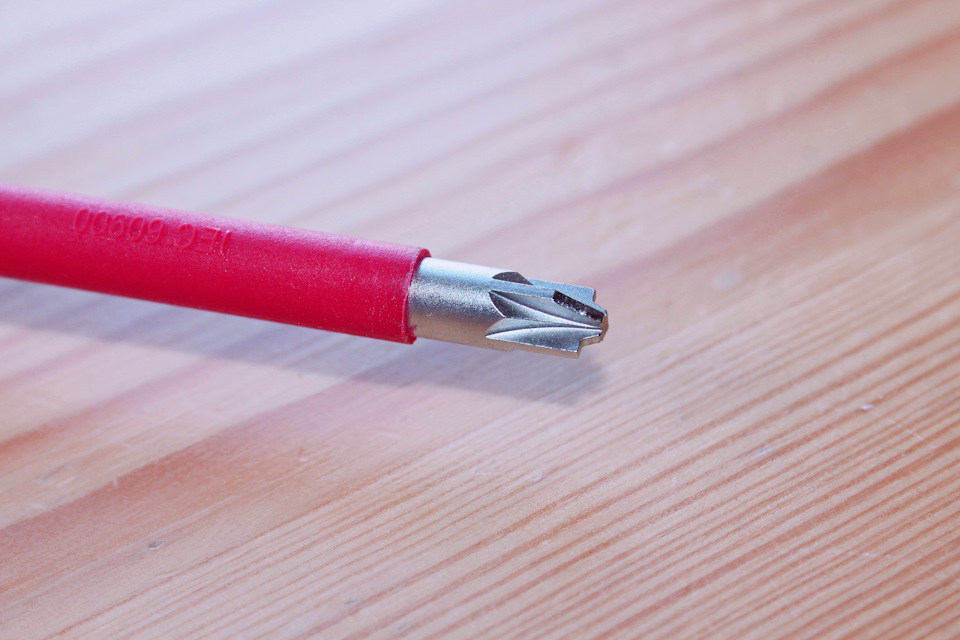

Она позволяет сильно затягивать клеммы без избыточного вертикального давления на отвертку, при этом без риска срыва шлицов на болтах клемм. С обычными крестовыми или прямыми отвертками так не получится. Шлиц PZ/FL2 если кому надо будет.

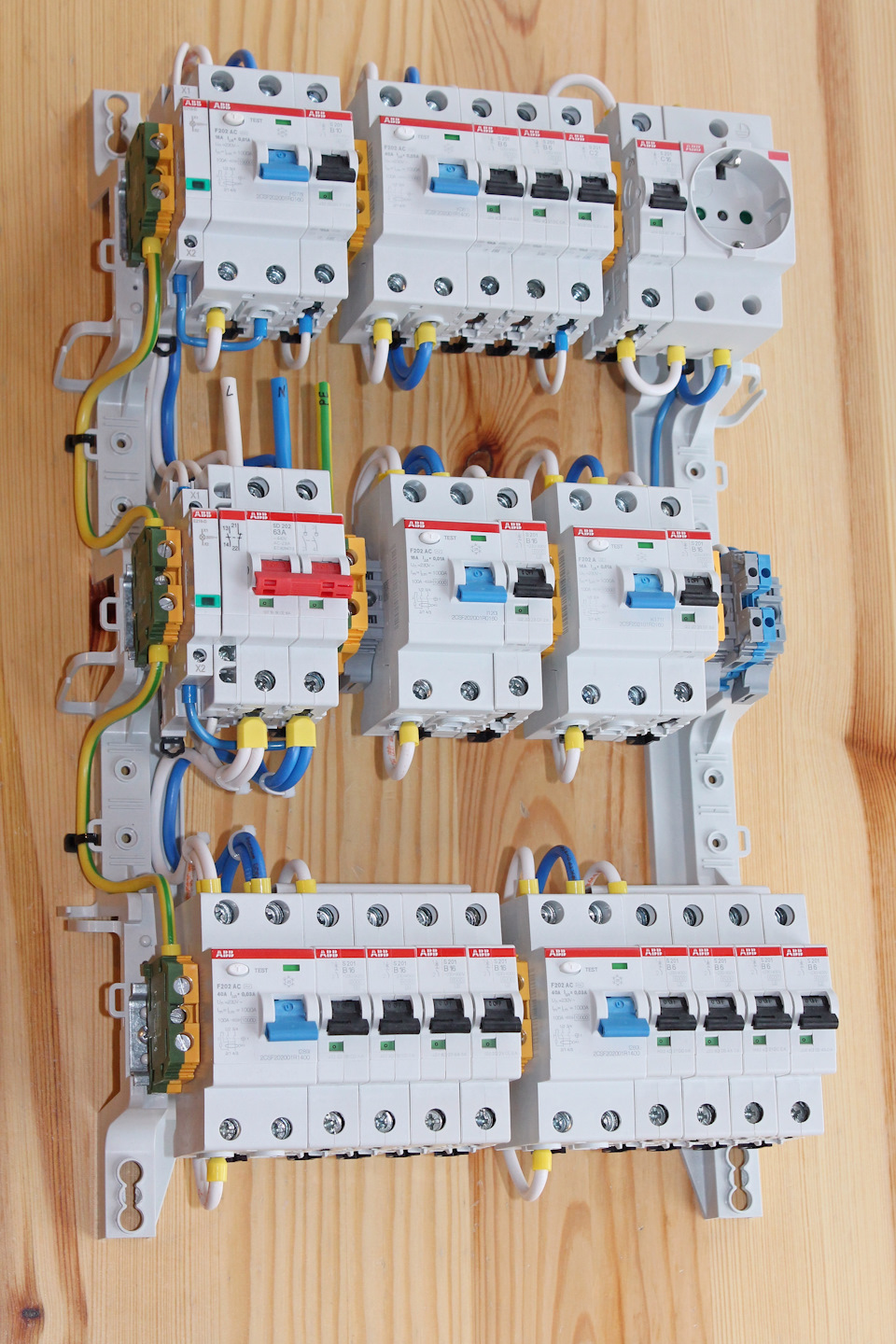

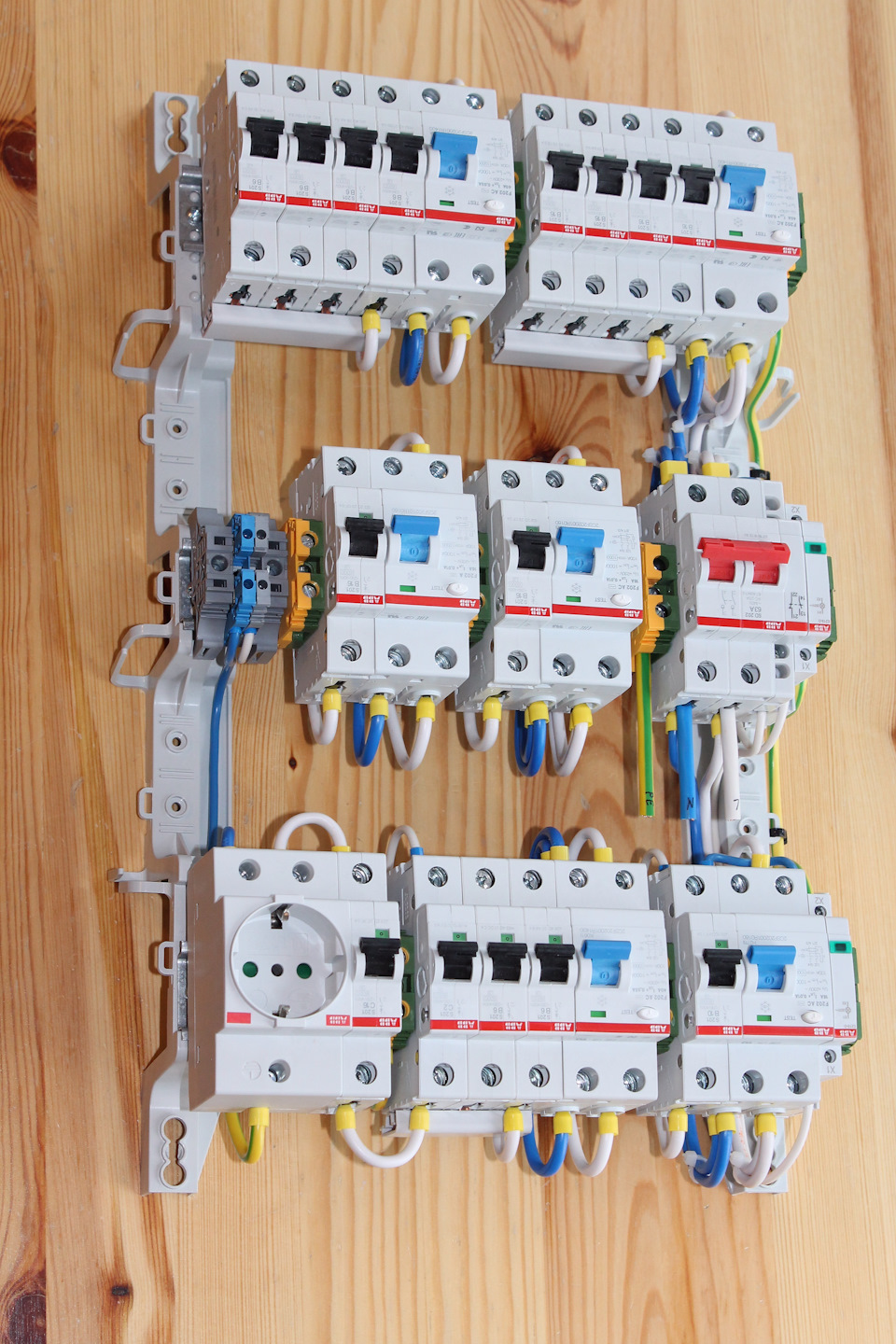

Квартирный электрощит для 3-х комнатной квартиры с газовой плитой. Суммарно 15 линий, 5 из них — не отключаемые, остальные 10 соответственно отключаемые.

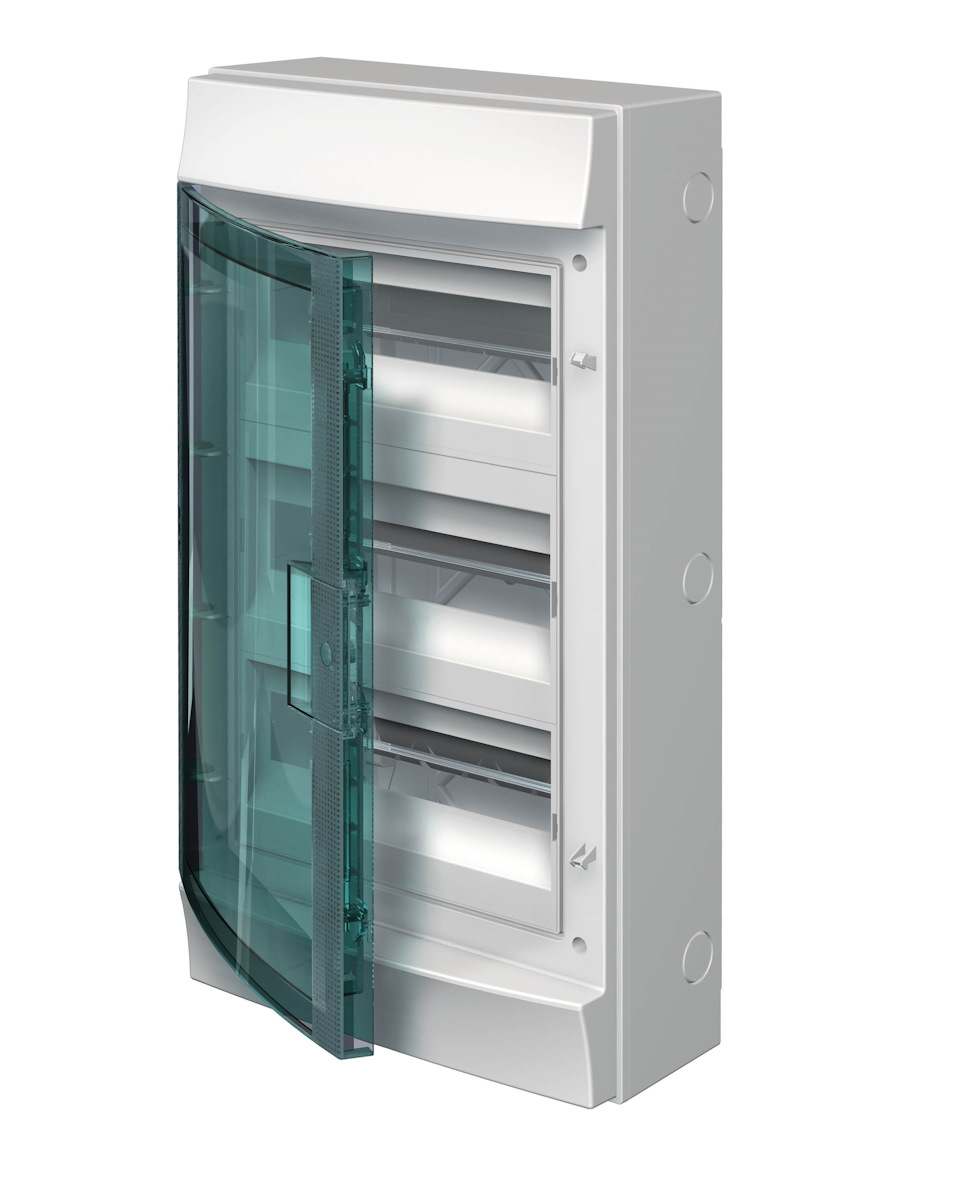

Ящик/бокс — ABB Mistral 65 36 модулей.

Великолепный навесной пыле/влагозащищенный бокс. Просторный, со съемной монтажной панелью, очень качественный и при этом недорогой. Расстояния между дин реек у него как у «взрослых» боксов — 150мм в отличии от типовых 125мм как обычно в дешевых маленьких. Это серьезным образом улучшает ситуацию с расключением, охлаждением и дальнейшем обслуживанием всех компонентов. Под динрейками так же уйма места 42мм, что опять же позволяет реализовывать любое сложное расключение с применение проводников большого сечения, а так же для распределения отводящих от автоматов проводов. Мы еще вернемся к нему в следующей статье про проводку и разводку проводов по самому помещению.

Эргономика, интуитивность и не только:

Щит собран эргономично по принципу книги, т. е. читается он сверху вниз, слева направо. Даже если вы ничего в этом не понимаете, просто зная то что это «книга», вы уже интуитивно видите что к чему относится, даже без дополнительных пояснений. Такое четкое деление на группы позволяет не только сделать щит ультра удобным в эксплуатации (в нем все наглядно) и делает его очень простым в обслуживании а так же позволяет в полной мере реализовать возможности автоматики (об этом далее). В общем любой действительно хороший щит собирается именно по такому принципу, несмотря на то что это значительно трудозатратней и требует дополнительного обмозговывания и планирования а так же бокса чуть большего размера.

Примечание: когда собирал и фотал, ставил подходящее что было под рукой. Сейчас некоторые номиналы уже другие. Об этом есть пояснения в скобках.

Верхний ряд — не отключаемые линии.

Слева — линия холодильника и системы аквастоп

УЗО : ABB F202 40A 30ма тип А (на фото еще АС 10ма)
Автомат: ABB S201 B10
Лампа индикации: ABB E219-D зеленая

Посередине — линии серверной, дверного звонка, дежурного света

УЗО : ABB F202 40A 30ма тип АС
Автоматы:
Серверная — ABB S201 B6
Дверной звонок — ABB S201 B6
Дежурный свет — ABB S201 С2

Справа — силовая розетка и ее автомат, питаются от УЗО что по центру

Розетка — ABB M1173 2Р+N
Автомат — ABB S201 C16

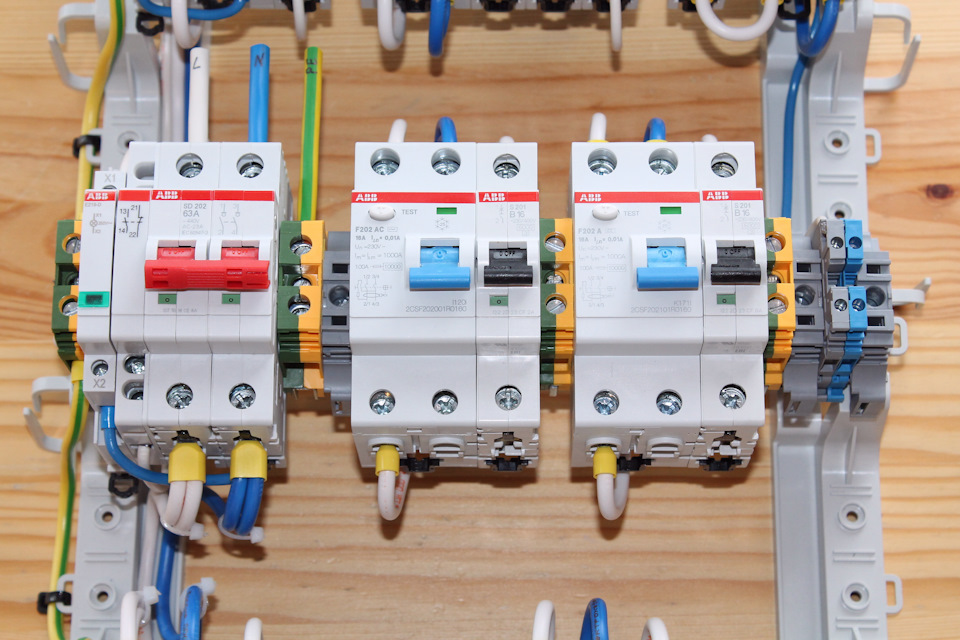

Средний ряд — ввод и отключаемые линии

Слева — рубильник отключаемых линий, управление дежурным светом

Рубильник: ABB SD202 63A
Заземляющая клемма (вводная): Entrelec М16/12 P
Дополнительный контакт: ABB S2C-H11L (1Н.З.+1Н.О.)
Лампа индикации: ABB E219-D зеленая

Посередине — выделенная линия кухонных розеток
УЗО : ABB F202 16A 10ма тип А (на фото еще АС 10ма)
Автомат: ABB S201 B16

Справа — выделенная линия стиральной машины
УЗО : ABB F202 16A 10ма тип А
Автомат: ABB S201 B10 (на фото еще В16)

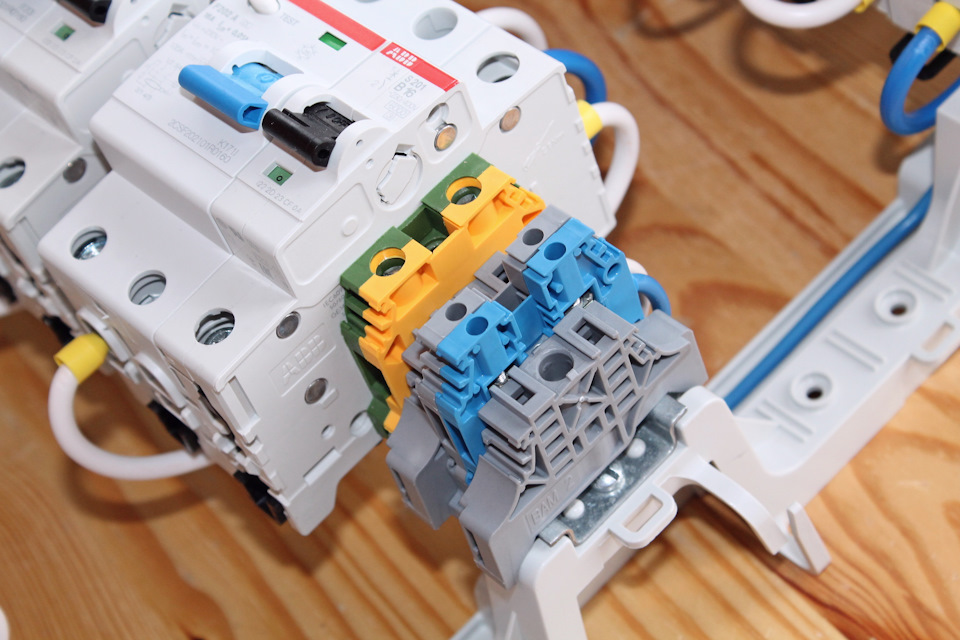

Сосвем справа — клеммы фаза/ноль дежурного света
Клеммы — ABB MA2,5/5

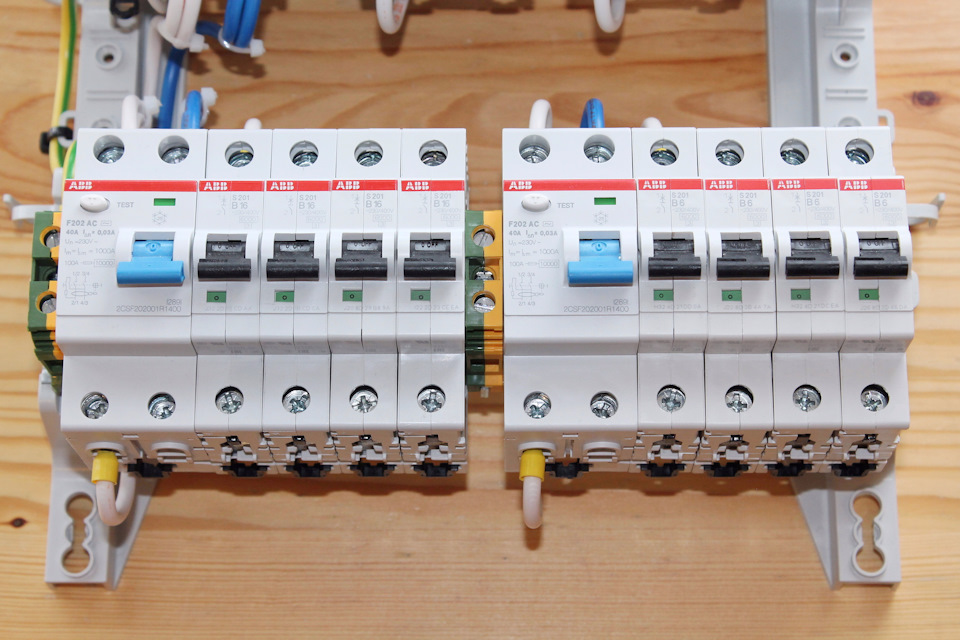

Нижний ряд — розеточные и световые группы

Слева — розеточные группы

УЗО : ABB F202 40A 30ма тип А (на фото еще АС)
Автоматы: ABB S201 B16 х4

Справа — световые группы

УЗО : ABB F202 40A 30ма тип АС
Автоматы: ABB S201 B6 х4

Реле напряжения:
Установлено на вводе, вне щита — Schneider Electric Easy 9 63А (EZ9C0263).
Водной автомат на этаже — ABB S202 C25

В прошлой статье щит был выполнен на самой бюджетной автоматике АББ серий SH и FH. Этот же собран на полноценной ABB System Pro M compact, серии S и F. Вопреки несуразных заявлений всяких несведущих личностей, что дескать данная автоматика промышленная и не для дома, правда в том что она сертифицирована: для домашнего, коммерческого и промышленного использования. Обладает — повышенной безопасностью, улучшенными характеристиками, великолепной гибкостью в способах монтажа и расключения. Т.е. в отличии от максимально урезанной и удешевленной домашней серии, это как раз «то самое» АББ, которое чтут и уважают во всем мире.
Так же из не очевидных плюсов — ее особо не подделывают ибо это затруднительно из-за конструкции их двойных клемм и наличия индикаторов состояния контактов, в отличии от дешевой серии, которая проста как две копейки и ее в подвалах лепят все кому не лень.

Двойные клеммы автоматики данной серии позволяют обходится без ненужных кроссмодулей, которые в пустую тратят дорогостоящее место в щите, что и позволило все это расключить так как вы видите на фото, и при этом сохранить полную ремонтопригодность щита.

Естественно применяю автоматы с токовой характеристикой В, ибо именно они предназначены для бытового (домашнего) использования и обеспечивают максимальный уровень защиты от пожара. Для освещения 6А, для розеток 16А.
Автоматов с токовой характеристикой С в щите два, один 2А на дежурный свет (характеристика С а не В для того чтобы его не выбивало если к нему будет подключен светодиодный светильник с блоком питания, а 2А потому что на столько рассчитан управляющий контакт) и один 16А на силовой щитовой розетке, которая используется для всяких ремонтных целей, типа для циклевальный машин и тяжелых перфораторов, где пусковой ток может быть крайне высоким. Эта же розетка используется для любого вида обслуживания квартиры либо самого электрощита когда отключены все отключаемые линии, потому что она является не отключаемой. Очень удобно.

Помните что автомат защищает НЕ ТОЛЬКО линию (как об этом говорят быдло-электрики), а линию и все что на ней находится, особенно если это выделенная линия. Посему на всех выделенных линиях автоматы ставятся в строгом соответствии с рекомендациями изготовителей той техники которая к ним подключена, на универсальные розеточные — в соответствии со стандартами розеток, на световые — в соответствии со стандартами выключателей.
Пример — у меня довольно большая и мощная стиральная машина, но т. к. она современная и крайне энергоффективная (прямой привод, бесколлекторный мотор и т.д.) в инструкции черным по белому написано — «в питающей линии должен быть установлен автоматический выключатель с номиналом не превышающим 10А». Соответственно В10 там и стоит, ей реально больше не надо, лично замерял.
На электрической схеме квартиры любая универсальная (не выделенная) розеточная линия заканчивается 16А розеткой, которая является неотъемлемой частью электроцепи и должна быть защищена по своему номиналу. Бывают и очень дешевые розетки без заземляющего контакта (такие обычно покупают для дач), так они рассчитаны всего на 10А, соответственно и автоматы на этих линиях должны иметь номинал 10А.
Так что если слышите от быдло-электрика классическое выражение «кабель 2.5мм выдерживает 25 ампер, по этому поставим 25А» — леща сразу этой бестолочи и за дверь его!

Для удешевления но получения нужных защитных свойств я использовал комбинации УЗО+автоматы.

Такой метод распределения линий по узо называется групповым, т.е. когда УЗО отвечает за некую группу линий. Деление по группам делается для того чтобы в случаи возникновения утечки на одной из линий (срабатывание УЗО), отключалась только эта группа а не вообще всё. Это сильно упрощает жизнь и дальнейший поиск неисправности в проводке.

УЗО тип А срабатывают на утечку не только переменного тока, но еще и пульсирующего. Тип А нужен везде где в потребителях присутствуют импульсные блоки питания и есть шанс что они каким-то образом пробьют на корпус устройства или еще куда-либо. Во всех остальных случаях тип АС достаточен.

Типовые — 30ма, и высокочувствительные 10ма — для влажных помещений.

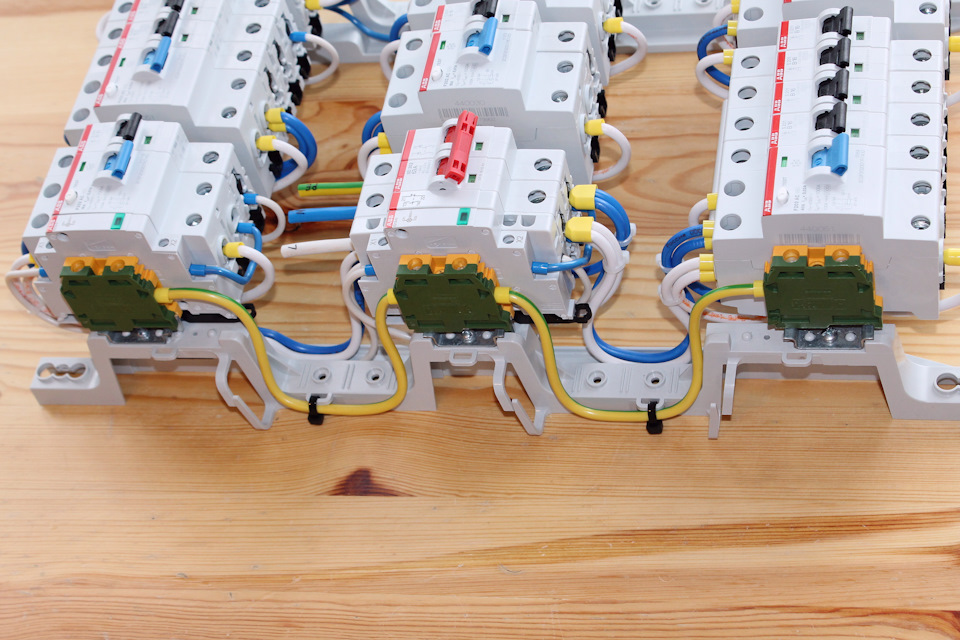

Расстановка модулей и заземление:

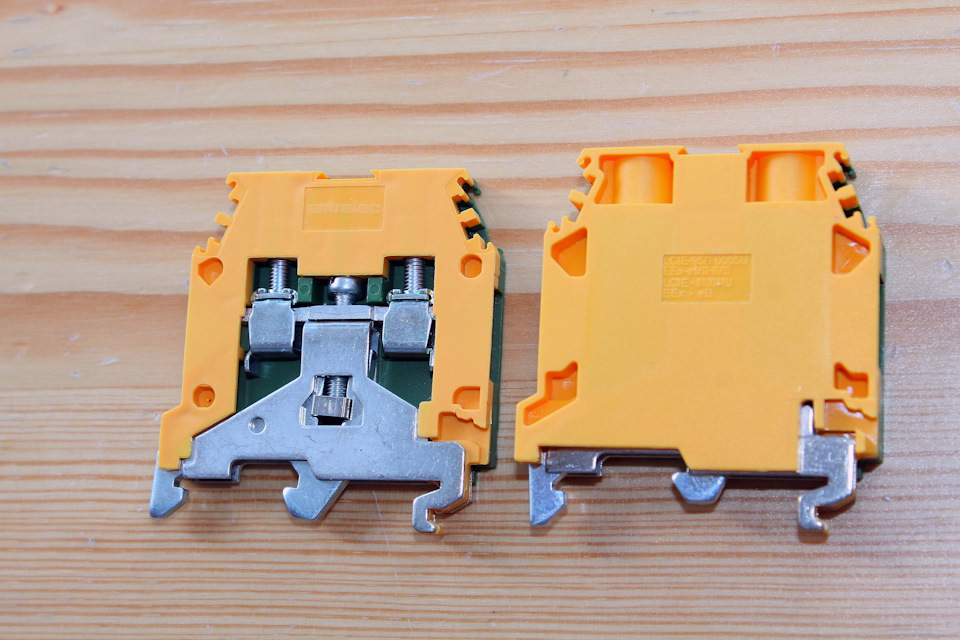

Заземление в щите распределяется самими дин-рейками. Подвод к центральной осуществлен
клеммой Entrelec М16/12 P, далее все разведено клеммами M10/10 P.

Благодаря такому распределению модульки и применению заземляющих клемм, в щите на три нулевые и одну заземляющую шины меньше чем могло бы быть, а так же интуитивно распределены все проводники, что необходимо в случае если на линиях придется выявлять утечки.

Очень удобны именно M10/10.P т. к. они цельнокорпусные и занимают ровно пол модуля, соответственно и половинка пластронной заглушки встает над ними без всяких доработок. Только не вздумайте ставить их на сопливые китайские дин-рейки, они их просто сомнут и всё.

Провод и расходники:

Щит собран качественным проводом ПуГВ 6мм2, с НШВИ обжимом. Щиты лучше собирать именно мягким проводом, т. к. благодаря сплющиванию обжимного наконечника при затягивании его в клемме, он принимает форму клеммы, обеспечивая наибольшую площадь контакта.
Условные рекомендации… Щиты с вводом до 20А стоит собирать проводом 4мм2, 20-50А — 6мм2, 50А+ — 10мм2. Почему такие завышения сечений относительно мощностей?
Всё просто, со временем давление клеммы чуток ослабнет, и то «лишнее» начнет играть очень важную роль по сохранению оптимального контакта. Если собрать щит с проводом по номиналу и ежегодно протягивать клеммы, то он будет работать хорошо, но кто же этим будет заниматься? Об этом просто забудут (факт). Посему сечение завышается ради большой площади контакта которая потом годами сможет работать без обслуживания (протяжки).

Так же контакт «с запасом» обеспечивает оптимальный тепловой режим работы клемм автоматики, не внося погрешностей в ее работу со своей стороны (об этом далее, про температуру).

Это то о чем никто толком не задумывается. Под статьей про маленький дачный щиток мелькало всего пара замечаний по этому поводу, по типу «в щите должно оставаться 30% свободного места для охлаждения», что верно лишь отчасти, т. е. в итоге никто так правильно и не сказал.

Поясню так чтобы все поняли… Берем любой автомат В16.
В — токовая характеристика электромагнитного расцепителя, т. е. это то как автомат поведет себя при коротком замыкании, при каких токах и насколько быстро он отключится.
16 — цифра номинального не отключающего тока в амперах, т. е. сколько автомат тянет на постоянку и при этом не произойдет срабатывания, за это отвечает тепловой расцепитель.
Из названия понятно что тепловой расцепитель срабатывает от температуры, именно по этому автомат при приближении к своему номинальному токовому значению, начинает греться, это так и должно быть, это нормально, это греется тепловой расцепитель внутри него. Если ток будет превышен, расцепитель в итоге догреется до момента срабатывания. Так вот если извне оказывать температурное воздействие на автомат, естественно это повлияет на характеристики срабатывания его теплового расцепителя (на магнитный практически никак не повлияет): если нагревать — номинальная не отключающая мощность упадет, если охлаждать — она поднимется. Зацените как ведет себя тепловой расцепитель автомата 16А при разных температурах, выдержка из спецификаций АББ.

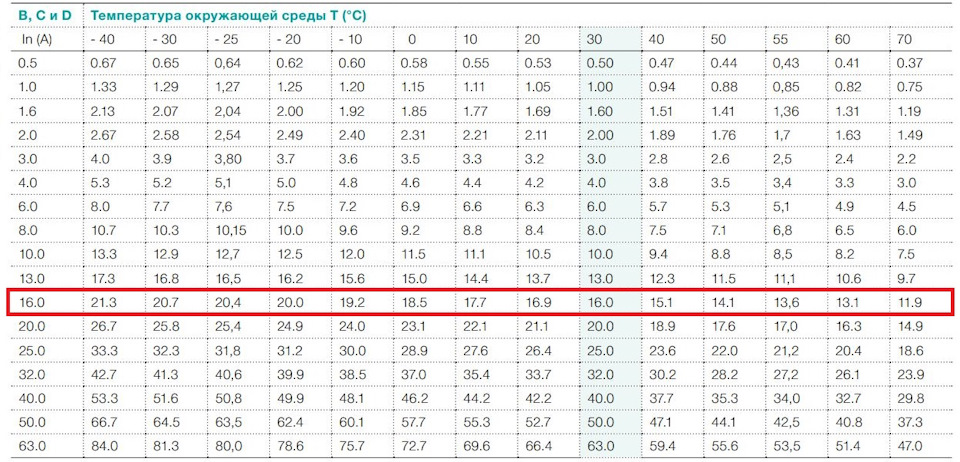

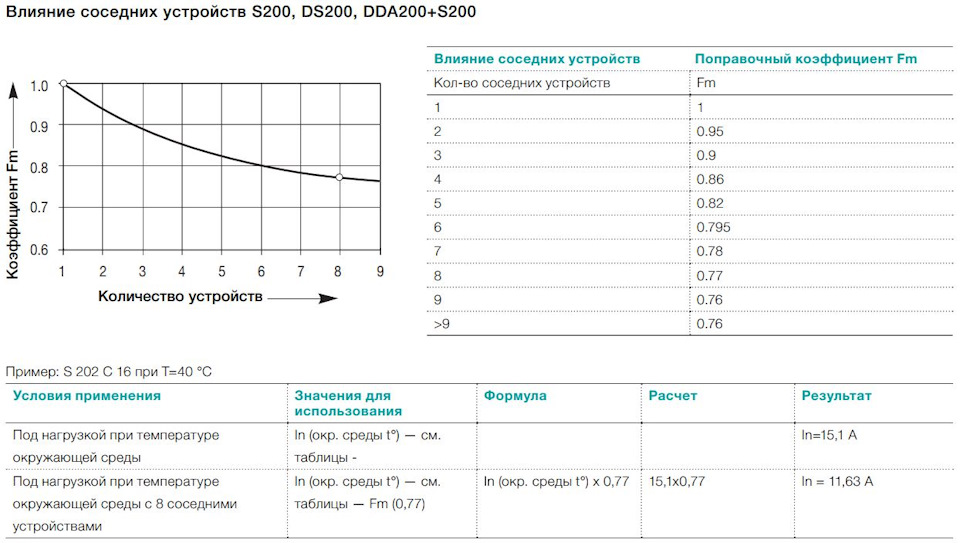

А теперь возвращаемся к щиту и куче модулей в нем… Работа теплового расцепителя автомата напрямую зависят от температуры и когда автомат начинает греться а вокруг он обложен другими автоматами которые препятствуют его охлаждению, а может и того хуже — сами греются и собой согревают и его, тогда и происходят чудеса, типа срабатывания 16-ти амперного автомата при постоянной нагрузке 12А. Вот таблица АББ с рекомендациями по пересчету номиналов в зависимости от количества рядом стоящих модулей.

Теперь поняли откуда у быдло-электриков в их рукожопых щитах на розеточных линиях появляются автоматы на 25А?)))

По этому в моем щите, нагруженные выделенные линии отделены от остальных, а заземляющие клеммы выполняют роль удержателей модулей, обеспечивают воздушный зазор для охлаждения компонентов, а так же сами сбрасывают чуток тепла на дин-рейку чисто из-за своей конструкции.

На заметку:

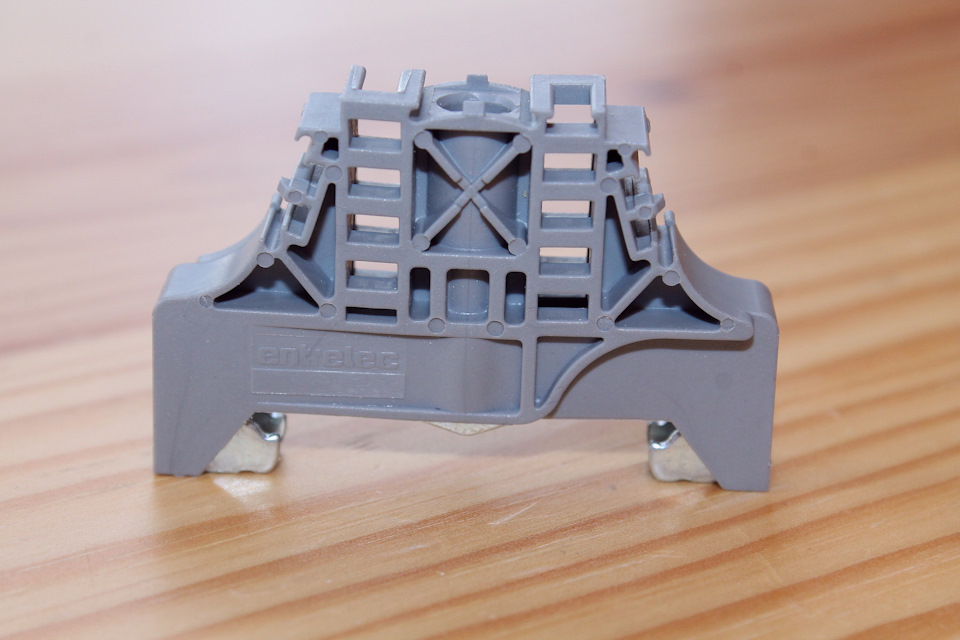

Удержатели модулей Entrelec BAM2 тоже отлично вентилируются и хорошо подходят для разделения компонентов.

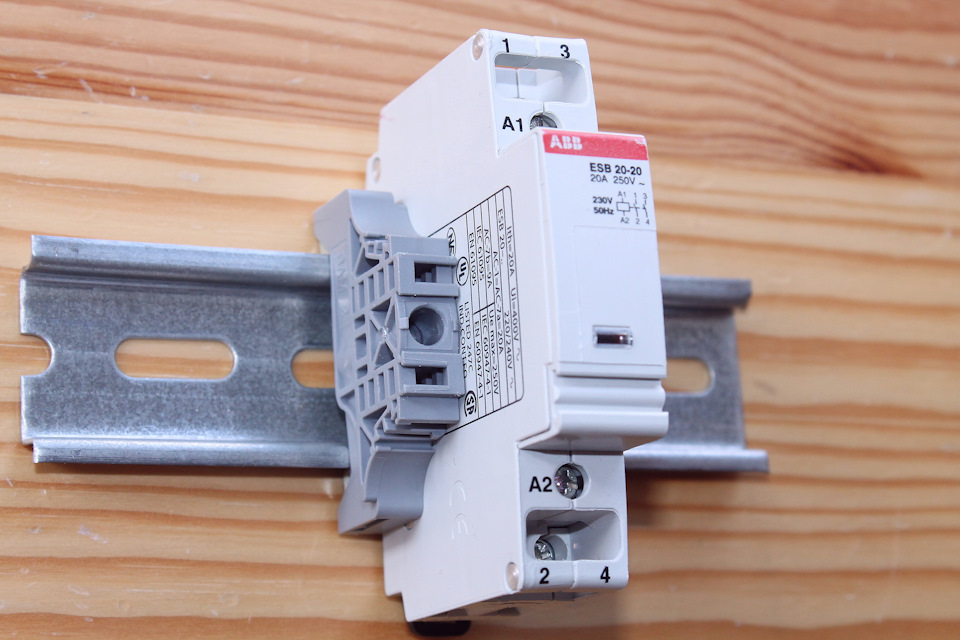

Особое внимание следует уделять контакторам, которые при постоянной работе под нагрузкой — реально горячие. Никогда не ставьте ничего вплотную к контактору если не хотите чтобы он у вас перегревался (и рассыпался через пяток лет) и перегревал собой рядом стоящий модульный элемент, у которого от этого могут сильно плыть характеристики.

Как минимум отделяйте их одним BAM2 или хотя бы дешевым IEK YXD10.

Вкратце для тех кто не знает — отключаемые и не отключаемые линии нужны для того чтобы покидая квартиру, при необходимости можно было одним движением рубильника обесточить почти всё и «не думать». При этом холодильник и все жизненно важные вещи типа сигнализации и системы защиты от протечек водопровода остаются в деле ибо они находятся на не отключаемых линиях.
Но тут тема — выключил ты значит всё и идешь в потемках куда-то там к двери, тоже самое потом когда возвращаешься — в темноте да на ощупь все включаешь. Это не дело. Для этого у меня стоит доп контакт на рубильнике, который управляет выделенной не отключаемой линией на дежурный пожаробезопасный светодиодный свет. Выключил рубильник — включился дежурный свет. Включил рубильник — выключился дежурный свет. Схема мега простая и надежная. Пара клемм Entrelec MA2,5/5 справа на средней динрейке есть место подключения кабеля дежурного светильника.

На заметку:
Если у вас реально зад с проводкой, а возможности заменить ее нет, в таких ситуациях безопасней отключать всё каждый раз когда вы покидаете дом. В таком случаи в щит заместо рубильника ставится контактор, а его управление осуществляется отдельным выключателем в прихожей. Но это не дешево (если делать хорошо) и не так надежно как рубильник, посему делать стоит только если это реально оправдано.
Так же контактор ставится за место рубильника для дистанционного управления отключаемыми линиями если щит находится где-то далеко и в неудобном месте, например в подвале частного дома и бегать туда-сюда не вариант.

Как и говорил в прошлой статье — занимаясь электрикой в своем жилище, вам решать во сколько вы оцениваете стоимость вашего имущества, своей жизни и жизней своих близких.
Ну а стоимости чужого имущества и жизней всегда оценят за вас, в суде. ;))) Так что экономить тут… как минимум глупо.

А кто любит экономить (на вас)? Правильно, быдло-электрик, который деньги взял но сделал вам фигню! Кстати как он там, ответил на мега-сложный вопрос который был задан ему в самом вначале статьи? Уверен что он от него сначала подвис а потом ответил что-то неясное и наугад. Зато взял несколько тысяч рублей за установку 3-х автоматов по 200р, и при этом втирал что всё отлично и так и должно быть.
Вот вам правильный ответ, чтобы вы были умней него, ну и заодно кое что интересное…

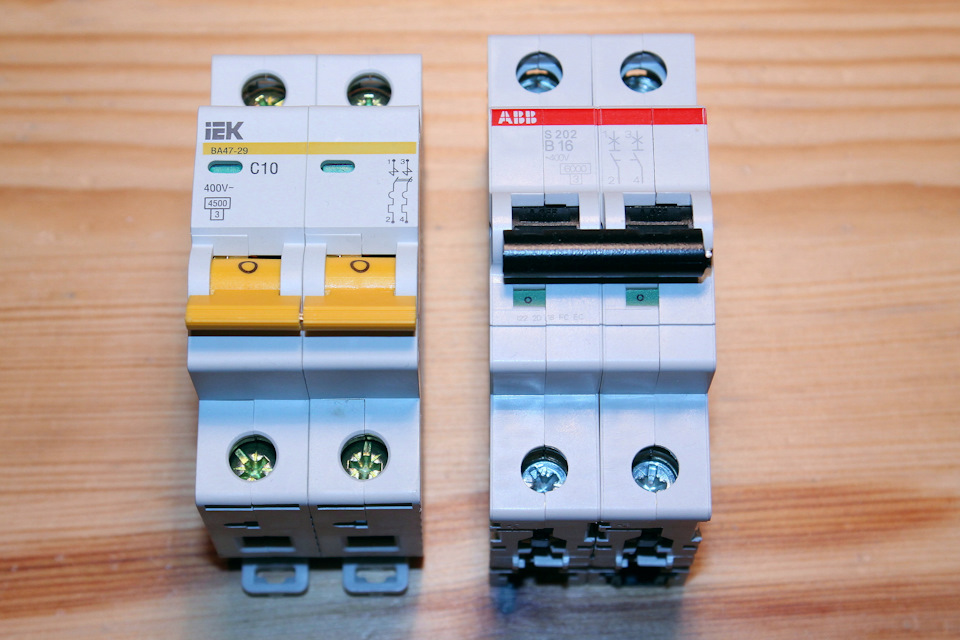

Два разных 2Р автомата, один народный и один от которого у быдло-электриков случаются припадки.

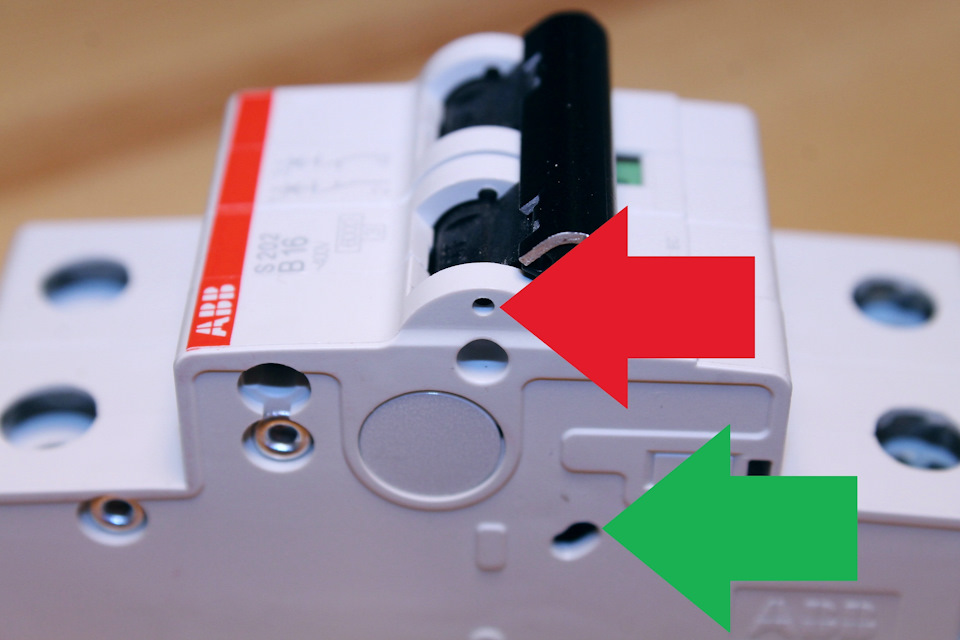

Теперь внимание сюда…

Красная стрелка — отверстие для блокировки ручки автомата от несанкционированного включения или выключения. Туда просовывается тросик, а его концы пломбируются.
Зеленая стрелка — дистанционный расцепитель автомата, активируется добавочным модулем по типу как тот доп контакт что стоит у меня на рубильнике.

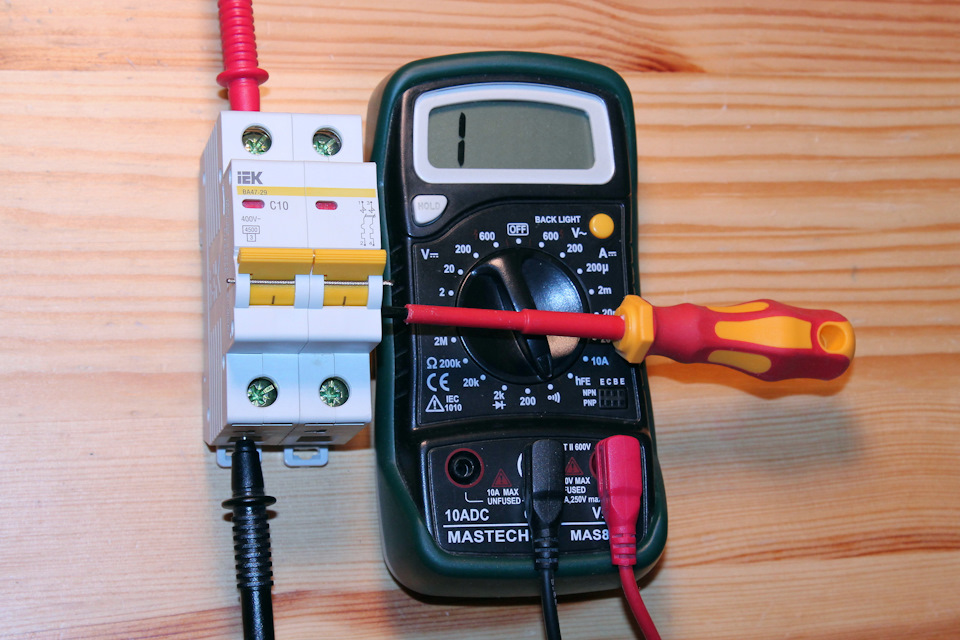

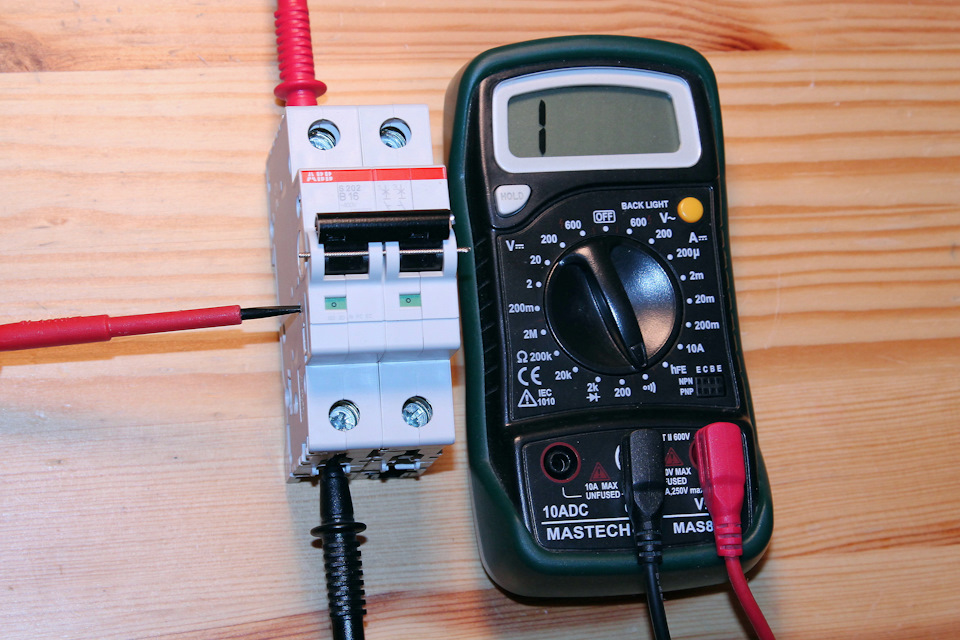

Значит включаем автомат, блокируем ручку тросом, подключаем мультиметр на прозвон (чтобы с пруфами для вас) и тыкаем отверткой в расцепитель. Щелчок…

Как видите, автомат несмотря на заблокированную ручку — вырубился, ровно так же как он бы вырубился от теплового или электромагнитного расцепителя, о чем свидетельствует зеленый индикатор состояния контактов (разомкнуты), ну и мультиметр который показывает что цепь разомкнута.

Теперь проведем тоже самое на автомате втрое дешевле, с единственной разницей — у него расцепитель с другой стороны. Щёлк…

И с удивлением узнаем, что несмотря на то что он отключился, его индикатор состояния контактов оказался бутафорией, показывающей положение ручки автомата а не состояние самих контактов. Повторюсь, автомат разомкнулся как и должен, но индикаторы показывают что контакты замкнуты. И нет это не неисправность автомата, это его конструкция, т. е. полагаться на этот индикатор нельзя, ибо возможен сценарий когда контакты пригорели/залипли, а перевод ручки в положение выключено перевел индикатор контакта в «зеленое» состояние, хотя автомат не отключил цепь.

Чудес не бывает и жизнь справедлива, автомат за 250р это не тоже самое что автомат за 800р (ориентировочные цены конкретно этих двух моделей). Вы получаете ровно то за что платите. Используйте дешевую автоматику в домашней электрике только в том случае если ее наличие лучше чем ее полное отсутствие, ибо никогда не знаешь какие там могут быть сюрпризы, как мы только что видели на примере индикатора состояния контактов.

Хороший электрощит — собирается в просторном качественном боксе, из качественной автоматики с учетом всех нюансов по ее выбору и монтажу. Он интуитивный для пользователя и удобен в обслуживании.

В следующей статье таки доберусь до самой проводки, там уже заодно и дорасскажу про щиты, про то как считается количество нужных линии, как их при необходимости группировать, как подбирать номиналы и т.д.
