разборка водительской двери тигуан
Обшивка передней двери
Коды запчастей
При снятии обшивки передней двери существует небольшой риск поломки пластиковых клипс, так как деталь копеечная, то рекомендуем запастись зараее.
| Наименование | Код детали |
|---|---|
| Клипсы обшивки двери | 6Q0868243 |
Инструкция по снятию обшивки
1. Отворачиваем 2 винта снизу двери (головка Торкс 30).
2. Снимаем накладку ручки, поддеваем отверткой накладку через паз.
3. Выворачиваем 2 винта.
4. Начиная снизу поддеваем обшивку. Требуется прилагать значительное усилие. Можно использовать специальный съемник или отвертку (в последнем случае под нее лучше что-то подложить, чтобы не поцарапать дверь).
5. Отжав фиксатор (показан стрелкой), вытаскиваем назад держатель троса и отсоединяем крючок от ручки)
Авторы
Вопросы и ответы
Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.
Передумал, скрыть форму отправки.
Здравствуйте, подскажите пожалуйста, какими инструментами вы поддевали клипсы, оставшиеся в двери после снятия обшивки
Существует их множество, мне удобнее всего «утконосами» работать.
А сколько и какие клипсы,в случае поломки?Спасибо
Номер в статье, обычно не ломают ни одной, но для сохранения нервов можно купить пару.
Фотоотчет. Снятие несущей панели двери
Не хороший но ругающийся матом
Миниатюры
Не хороший но ругающийся матом
При отключении дверного разъема не включать зажигание иначе будет ошибка по подушке
Не хороший но ругающийся матом
Не хороший но ругающийся матом
Миниатюры
Не хороший но ругающийся матом
Не хороший но ругающийся матом
Не хороший но ругающийся матом
Не хороший но ругающийся матом
Не хороший но ругающийся матом
Не хороший но ругающийся матом
Я правильно понимаю, что без этой процедуры добраться до внутренней филенки для ШИ невозможно?
Не хороший но ругающийся матом
Абсолютно верно, для этого и снимал
Отправлено на бегу, извините за орфографию.
Кот Тверской учёный
я почему то не так снимал.
изнутри из дверной ручки вынуть дек. накладку, вывинтил саму ручку, поддел пластиковым клином снял чехол-накладку с двери (он на проводах)
заметил что на передних дверях стоит аллюминивый лист, а на задних пластик, причём на винтах а не на заклёпках (что порадовало!)
Тигуан люблю, доволен, менять не собираюсь! Но езжу на 3,6л Ниссан Мурано 235лс вариатор. мурано лучше )
Не хороший но ругающийся матом
Артем здесь речь идет о том как добраться до железа двери, а это без снятия несущей панели не сделать
Отправлено на бегу, извините за орфографию.
достаточно просто не включать зажигание
Не хороший но ругающийся матом
Детали и узлы обивки передней двери Фольксваген Тигуан 2
На рисунках изображены детали и узлы обивки передней двери со стороны водителя.
Изображение для стороны переднего пассажира аналогично стороне водителя.
1 Обивка передней двери
2 Пистон безопасности 1 шт.
3 Контрольная лампа блокировки центрального замка K133
только на двери водителя
4 Декоративная накладка
5 Внутренние ручки дверей
6 Клавиша запирания дверей из салона со стороны водителя E308
7 Винт 2 шт. 4,5 Н·м
8 Клавиша дистанционного отпирания крышки багажного отсека E233
9 Верхняя часть оболочки дверной ручки
10 Поворотный пистон 1 шт.
повернуть на 90° (1/4 оборота) для запирания/отпирания
11 Световозвращатель
вариант комплектации
предупредительный фонарь в двери
12 Модуль регулировки наружных зеркал EX11
13 Фиксатор 7 шт.
вставить в облицовку
повреждённые или деформированные фиксаторы заменить
14 Панель управления стеклоподъёмниками в двери водителя E512
Снятие и установка обивки передней двери VW Tiguan 2
Необходимые специальные приспособления: Клин 3409, Клинья T10383, Динамометрический ключ
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Поддеть верхнюю часть накладки ручки 1 с помощью клина 3409 и извлечь её из гнёзд в облицовке двери.
– Для разблокирования провернуть поворотный пистон 1 рожковым ключом (10 мм) или головкой Torx T30 в направлении стрелки на 90° (1/4 оборота).
Поворотный пистон стрелка разблокирован.
– Извлечь пистоны 2 крепления обивки двери 1 из гнёзд с помощью клиньев T10383. Поворотный пистон 3 уже разблокирован.
Пистон 4 рассчитан на одноразовое применение. Он автоматически разблокируется при извлечении обивки двери из молдинга уплотнителя стекла.
– Вытянуть обивку из молдинга уплотнителя стекла движением вертикально вверх. При этом одноразовый пистон 4 автоматически разблокируется.
– В зависимости от комплектации отсоединить электрические разъёмы от обивки двери.
– Отсоединить трос 1 от механизма привода внутренней ручки двери.
Установка
Дальнейшая установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.
Перед установкой обивки двери убедиться, что все зажимы находятся в положении 1!
Надлежащее крепление обивку двери пистонами, находящимися в положении 2, невозможно!
Снятие и установка декоративной накладки
Необходимые специальные приспособления: Клинья T10383
Снятие
– Снять обивку передней двери
Осторожно! Не повреждать обивку двери при высверливании.
– Рассверлить точки крепления 3 декоративной накладки 1 сверлом соответствующего диаметра со стороны обивки двери настолько, чтобы декоративная накладка начала отходить от обивки двери.
Позиции 2 и 4 игнорировать.
– Осторожно высвободить точки крепления 3 одну за другой и снять декоративную накладку 1 с обивки двери.
Установка
Зажимные шайбы в зоне декоративной накладки: 6 шт., напр., 12,8 мм × 7,85 мм. применяемость см. Электронный каталог запчастей
Позиции 2 и 4 игнорировать.
– Вставить новую декоративную накладку 1 в обивку двери.
– Вдавить зажимные шайбы 3 на цапфы декоративной накладки до упора.
– Отрезать над зажимными шайбами 3 цапфы декоративной накладки так, чтобы они выступали не более чем на 2 мм.
– Установить обивку передней двери
Как снять дверные карты VW Tiguan
Всем доброго времени суток.
Сегодня в нашем блоге мы немного отойдем от демонстрации наших выполненных работ по перетяжке и перешиву салонов автомобилей, но в тоже время мы расскажем о неотъемлемой части нашей работы. В этой записи мы расскажем, как снять дверные карты на VW Tiguan, которые мы перетягивали эко-кожей.
Что Вам понадобится для снятия дверных карт:
1. ключ торекс Т30
2. пластиковые съемники
3. клипсы (на случай, если сломаете)
Кроме стандартных клипс дверные карты в автомобиле VW Tiguan крепятся на болтах торекс. Для того, что бы добраться до двух из них нам нужно снять накладку на ручке двери. Для этого удобно использовать маленький съемник, который не повредит пластик и поможет аккуратно демонтировать эту накладку. Начинать надо с паза, который показан на фото
Сняв накладку дверной ручки Вы увидите два болта, которые нужно открутить.
Дальше откручиваем болты в самом низу дверных карт (на передних картах их два, на задних один)
После этого карты держатся только на клипсах, расположение которых показано на фото
Отщелкнув все клипсы, дверные карты надо немного приподнять вверх, что бы вытащить из паза в районе стекла. Дальше Вам останется только отсоединить тросик открывания двери, и фишки по электрике, и все, дверная карта снята. Установка дверных карт производится в обратном порядке.
Если у Вас остались какие-то вопросы по снятию дверных карт на VW Tiguan, можете обратится к нам за консультацией по телефону: +7 (926) 277-93-99.

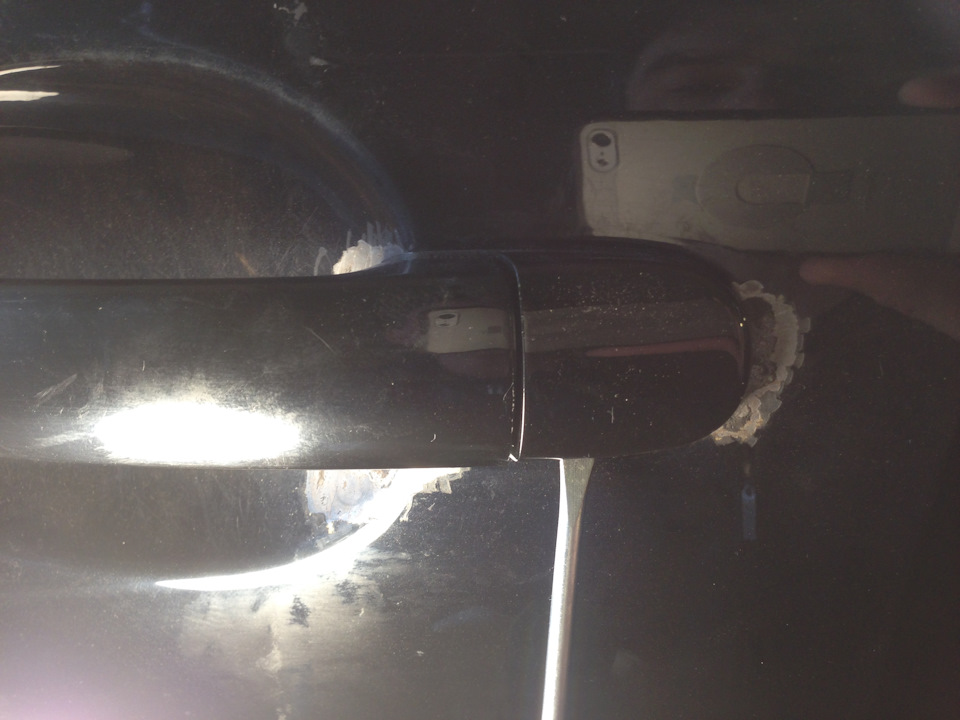

Как снять ручку двери Tiguan
Оказывается коррозия вокруг ручек Тигуанов (и не только)- это нормальное явление…
Чтоб побороть ее, необходимо снять ручку:
Мануалы в сети нашел.
Сделал свой:
На торце двери есть резиновая заглушка:
Отверткой поддеваем крышечку на личинке:

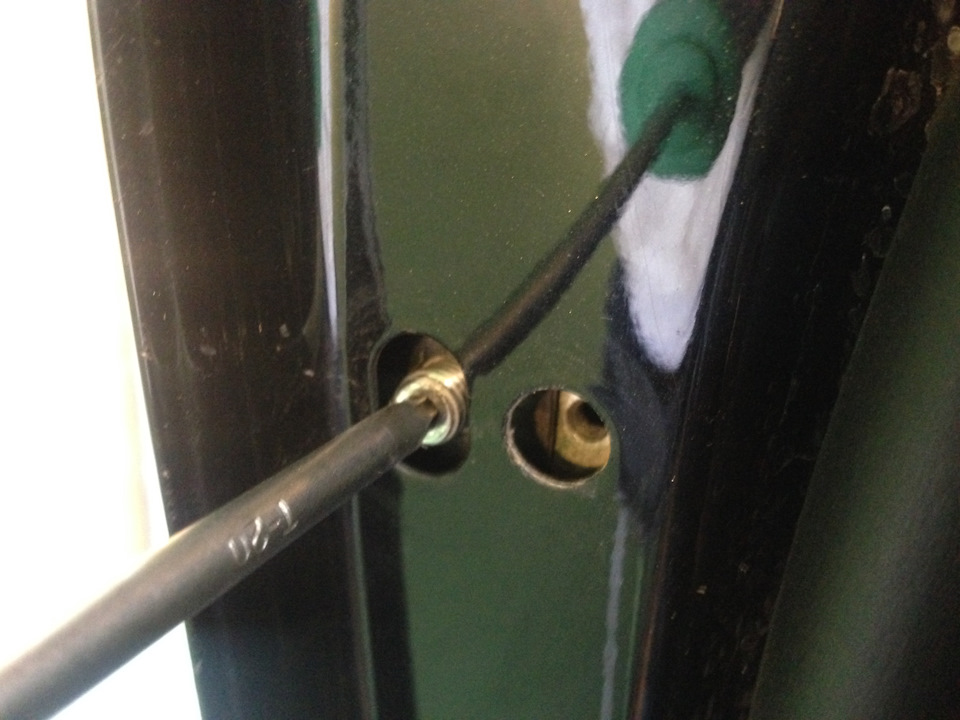

Выкручиваем правый длинный винт в торце двери:
Выкручиваем до упора (он не достается) левый винт в торце двери:
И надавливаем на него отверткой до упора (мм 5):
Личинка при этом расфиксировалась.
Из-за пыли корпус личинки выходит плотно.
Аккуратно поддеваю его отверткой с разных сторон:
И вынимаю корпус личинки:
И стягиваю ее на мм 10 назад по ходу автомобиля.

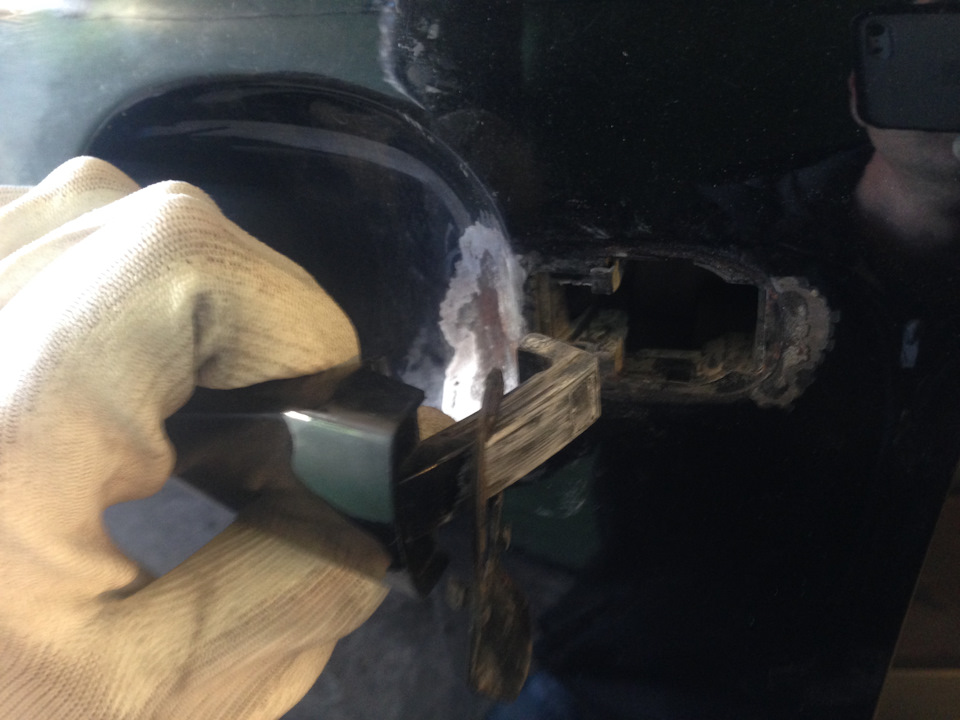

Ручка выходит из зацепления крючком:

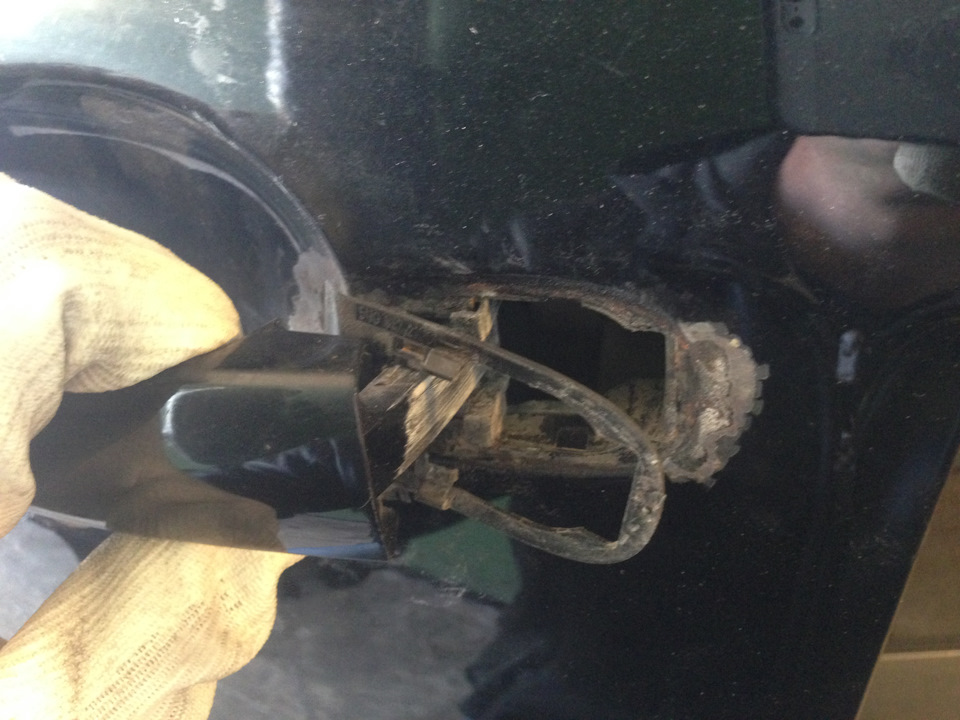

Отводится на сторону и вынимается из зацепления передним краем:
Начал подготовку к сдаче машины на покраску двух деталей (водительская дверь и низ пятой двери).
Ждем следующую запись:)
