Плафоны с проекцией Skoda и замена блоков дверей на _E 0032

Установка до боли простая. Подключаем плафоны в параллель штатным красным предупреждающим, если их нет, то в дверной блок и кодируем на наличие предупреждающего фонаря. Порядок пинов тот же. 1- масса, 2 плюс.
Далее пилим отверстия в карте двери и готово дело. Я не стал изобретать велосипед и просто сделал по разметке Алексея в БЖ

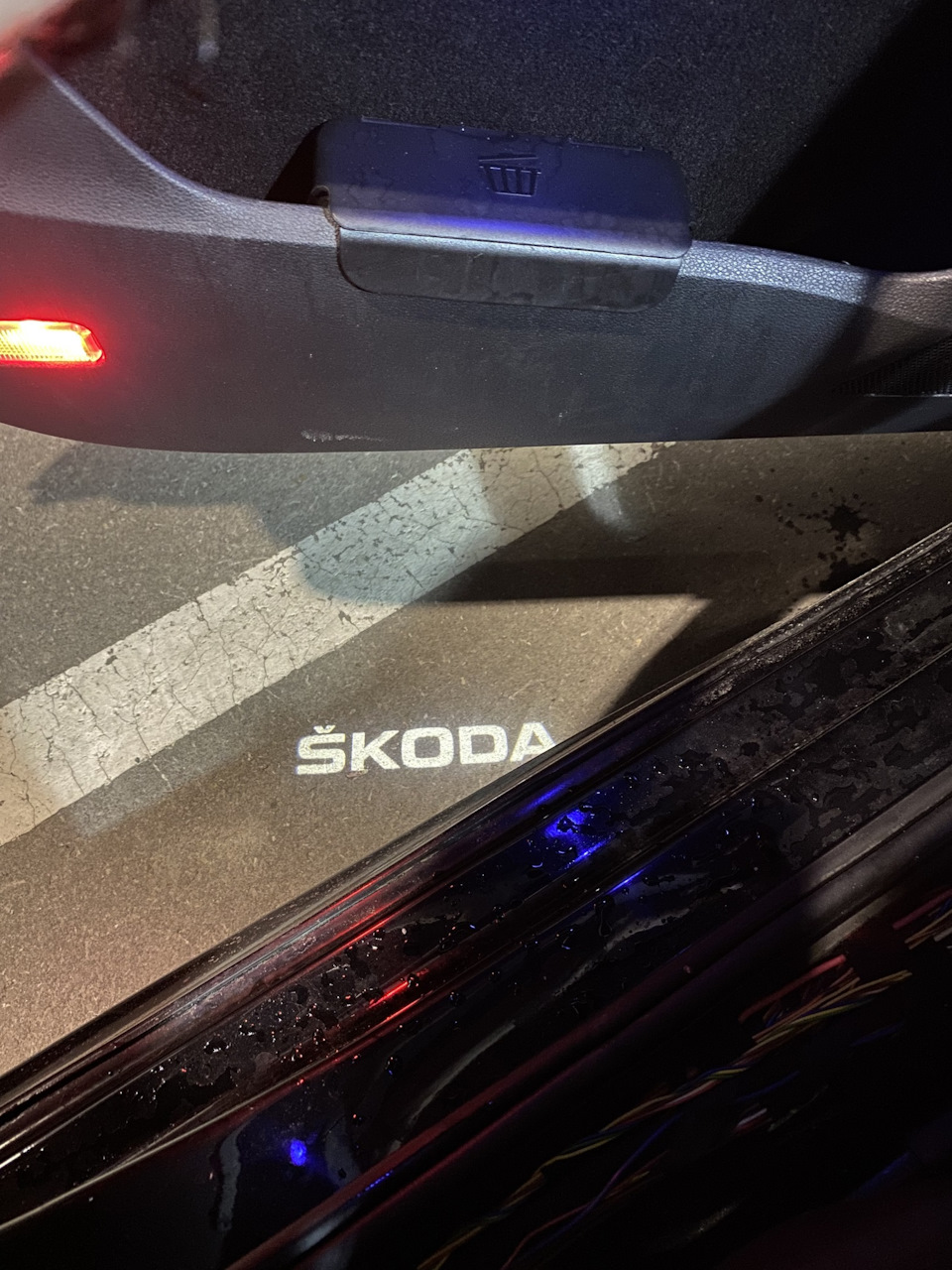

Результат:

Далее по дверным блокам. Коллеги по цеху уже давно себе обновили дверные блоки, а я что-то не спешил. В один момент у меня было на руках куча блоков нужных (правда по итогу половина оказалось 393E/392E без поддержки складывания), а из 3х правых дверных блоков один говорил, что ему мало питания и отказывался шиться с 0031 до 0032, а у двух 0032ых не работал стеклоподъемник, на поверку оказалось что блоки уплывшие…Б/у — лотерея. Поэтому купил еще несколько блоков. В этот раз вроде без осечек. Почти. Один пассажирский блок не может нормально разложить и сложить зеркало. Оно где-то всегда посередине. Поставил родной — работает, обратно этот — нет. В итоге из 3х вновь заказанных пассажирских блоков только 2 полноценно рабочих… Поэтому относитесь к б/у дверным блокам с опаской. Если кому надо на донора — есть много блоков 5Q4959592E /593E /392E /393E /592B /593B разной степени работоспособности))

Зачем менять дверные блоки? Все ради того, чтоб зеркала не раскладываются при каждом снятии с охраны, а только при включении зажигания. Отвечает за это адаптация в BCM:
[LO]_Signalisierung_Spiegelanklappung: [VN]_ not active.
Блок обязательно нужен 592E/593E c прошивкой 0032 и соответствующей заводской параметрией. Перешивать с B в E не рекомендуется, т.к. после процедуры блоки на помойку как правило уходят.

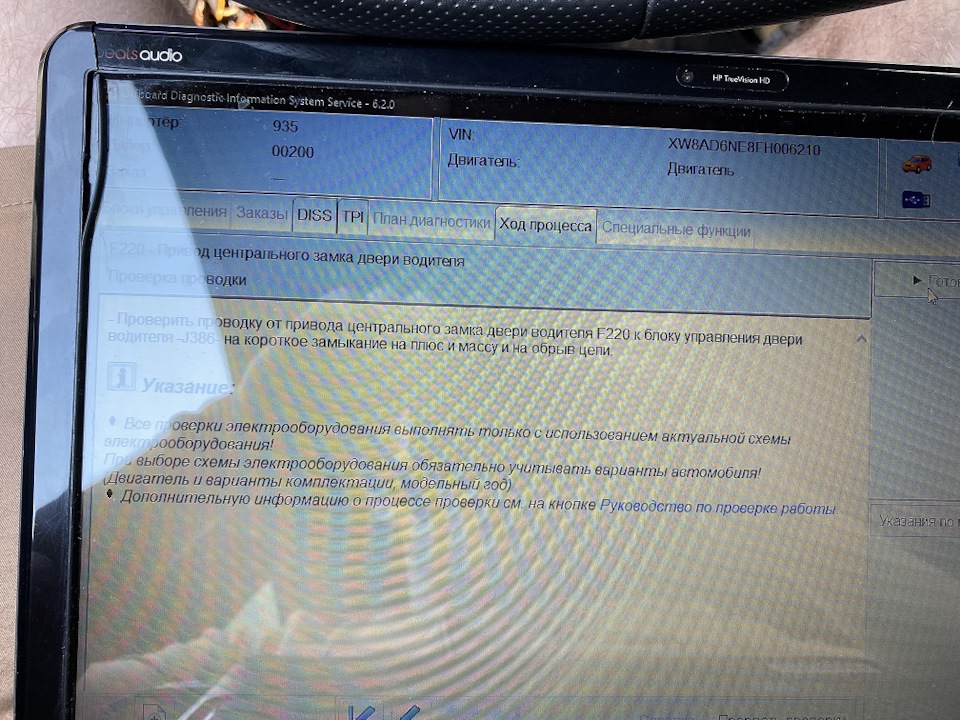

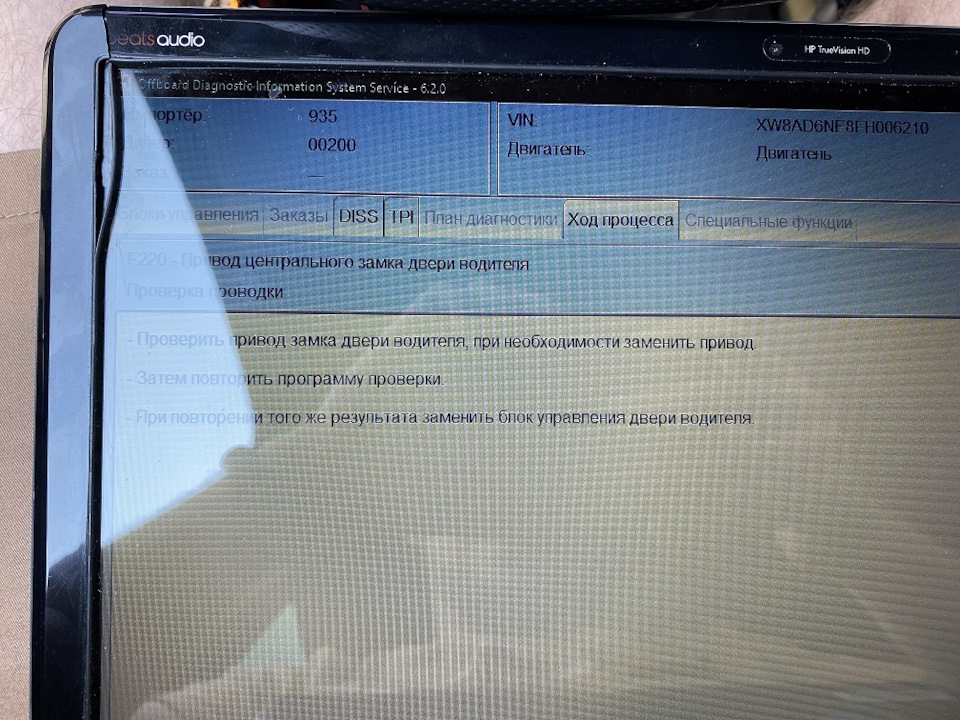

Замок я уже поменял, проводка от замка вся на виду, в фишку, касающуюся замка, на блоке никто не лазил. Ну остается только блок двери. И наконееееец-то! Ура. Она не глючит. Но ключ я пока боюсь оставлять внутри. Надо покататься пару месяцев чтоб выдохнуть. Вот такая вот эпопея.

Источник

Проекция лого из двери)

Был слегка озадачен постом на наличие в у Kodiaq проекции логотипа из двери в некоторых комплектациях с завода

функция отчасти бесполезная но раз она существует придется озадачиться ее наличием
пришла она родом с Karoq в основном ее ставят на него или Superb в Европе
цена за штуку в районе 80 евро или в России — 6 173.00р за шт

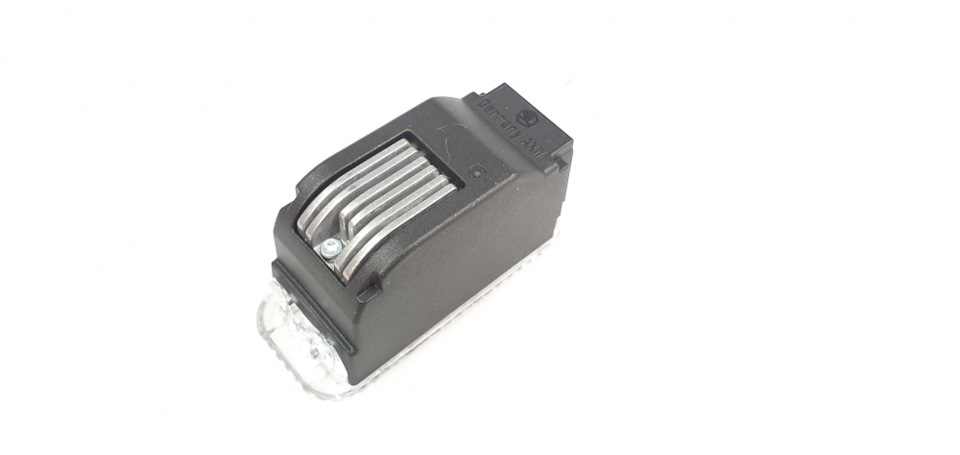

Присутствует какая то система охлаждения в отличии от продукции ориентированной на китайский рынок
что не может не радовать

разъем возможно подойдет 8W0971832

UPD:
есть еще второй вариант исполнения у нас в Питере, за комплект в районе 2 000р

По текущей информации в комплектации актив 2020 данное мероприятие потребует больше всего трудозатрат

И собственно хотелось бы понять год и комплектацию, в которой проекция есть с завода, и точное место ее установки

Запчасти

Skoda Kodiaq 2019, двигатель бензиновый 2.0 л., 179 л. с., полный привод, автоматическая коробка передач — тюнинг

Машины в продаже

Комментарии 25

sirant-auto.com/shop/UID_…oy_dveri_skoda_karoq.html
В Украине они около 100$ за пару. Кому интересно могу отправить за пол цены но только по Украине. Пишите Л.С.

Есть контакты где плафоны такие за 2000р?

Не путайте диоды что в линзах стоят там соооооовершенно другая мощность. )).
А тут их много и малой мощности.

У китайских система охлаждения тоже присутствует.))
Вот если бы догадался разобрать и посмотреть потроха шкодовского, то было бы интересно.

Им охлаждение не нужно. Гонял час в неустановленном состоянии ни капельки корпус не нагрелся. СВЕТОДИОДЫ отличные.

Охлаждение всему нужно.
Диоды, которые в линзах стоят, имеют теплоотводную площадку для радиатора.

Подключение элементарное к красному фонарику. )).

А у кого нет красного фонарика…

Подключение элементарное к красному фонарику. )).

На али брали? Есть ссылка на товар?

Только для 2020 модельного года — не актуально. В дверях теперь катафоты, подсоединять не к чему (если только из-за этой ерунды проводку не тянуть)

Только для 2020 модельного года — не актуально. В дверях теперь катафоты, подсоединять не к чему (если только из-за этой ерунды проводку не тянуть)

Извините но у вас будет не совсем ерунда когда вы наступите по щиколотку в лужу промочив ноги.
Вот тогда я посмеюсь.
А подключиться элементарно в дверях море + ну а минус с датчика открытия двери. ( что идет на освещение салона при открывании двери)

Источник

Установка плафонов с проекцией логотипа Skoda.

Приветствую Вас, дорогие друзья!
Честно сказать, не хотел больше делать записи в БЖ, но решил всё же накропать коротенький пост.
Сегодня хочу поведать Вам про установку плафонов подсветки проецирующие логотип Skoda. Данные плафоны устанавливаются на Octavia A8 или Karoq и сразу хочу предупредить, болт-он не установятся, нужно будет колхозить.
Приобрёл я их у Радия по наводке своего друга Дмитрия по очень демократичной цене.

Итак, нам понадобиться:

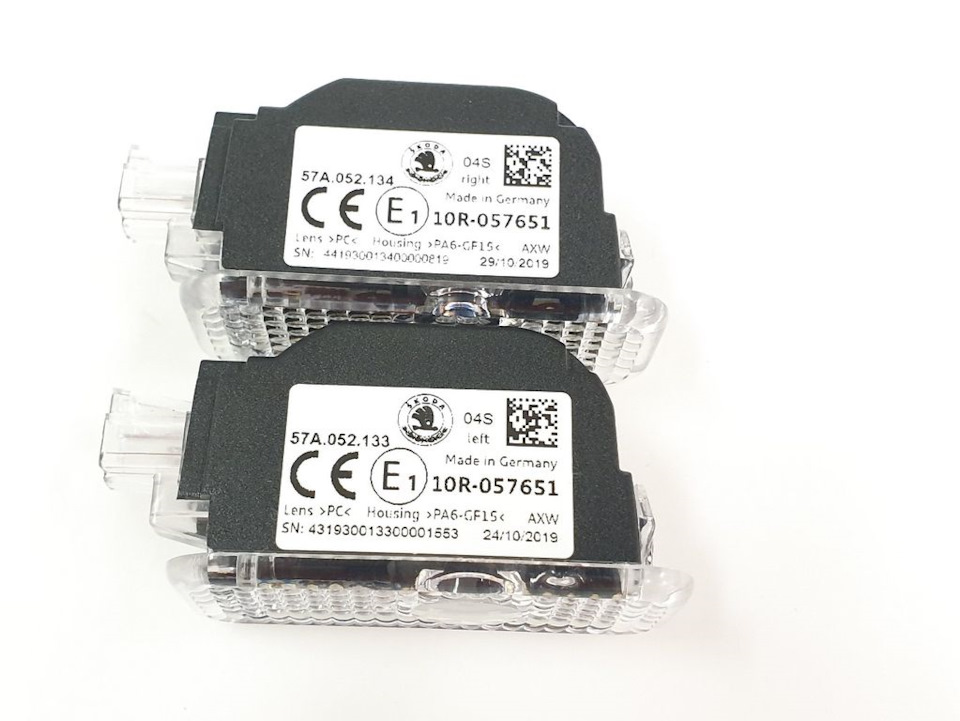

-Плафоны: 5E3052133B — левый, 5E3052134B — правый
-Разъёмы для плафонов (2шт.) — 4B0 971 832
-Пины для разъёмов (4шт.) — N90764701 (скорее всего номера пинов верные, проверю чуть позже)
-Провод сечением 0,35кв.мм — зелено-синий и 0,5кв.мм — коричневый

Для того чтобы установить плафоны, нужно снять дверные карты (как их снять я описывал здесь). Плафоны устанавливаются в нижнюю часть дверных карт на расстоянии ориентировочно 2см от выштамповки под поворотный болт, который крепит саму карту к двери (По-крайней мере, на А8 судя по просмотренным мной обзорам именно так).
Я же установил немного подальше — отмерил 4см по направлению к внешнему краю двери и пропилил дремелем отверстие под плафон (2,1см х 4,4см). Кто захочет повторить, можно обойтись без дремеля, карта хорошо режется простым канцелярским ножом.

Т.к. штатного места под плафон нет, крепить его придётся «варварским» способом. Перепробовав несколько способов, я остановился на термоклее. Кому то может быть придёт в голову более креативный способ крепления, но я пока остановился именно на таком креплении.

Подключение простое: у меня установлены в дверных картах красные предупредительные фонари, подключаемся к ним (я перепиновал разъём фонарей, запиновав 2провода в один пин). 1пин фонаря (масса) на 1пин плафона с логотипом, соответственно 2пин фонаря («+») на 2пин плафона. Собираем всё, не забывая подключить все разъёмы.

Всё, радуемся проделанной работе.
По поводу того, как плафоны проецируют логотип:
днём, в солнечную погоду, его не видно от слова вообще, ну а вечером или ночью – эффект бомбический, логотип чёткий, без размытостей.
