ДВЕРНЫЕ И ОКОННЫЕ ПРИБОРЫ

Обшие указания.

Укрепление дверных створок и оконных переплётов, запирание и открывание их производятся с помесью металлических приспособлений, носящих название дверные и оконные приборы. В зависимости от назначения все приборы можно разбить на 3 группы:

1) приборы, служащие для подвески подвижных створок и полотен (петли дверные, оконные, форточные);

2) ручки (скобы) дверные и оконные;

3) приборы, служащие для закрепления подвижных створок в определённом положении (замки, шпингалеты, задвижки, завёртки, остановы, крючки и т. д.).

Приборы изготовляются преимущественно из нехладноломкой стали. Отдельные детали могут быть выполнены из литого чугуна и ряда неметаллических материалов (дерево твёрдых пород, пластмассы, гагат и т. д.). Наружные поверхности приборов из чёрных металлов покрываются защитным слоем.

Для более простых типов приборов применяются: окраска-лакировка, покрытие нитролаками и отделка эмалью. Лучшие типы изделий покрываются одним или несколькими слоями цветных коррозиеустойчивых металлов (никель, медь, хром, цинк и др.). Такая отделка даёт при хорошем внешнем виде наилучшую защиту от ржавления (коррозии). Защитный слой наносится обычно гальваническим способом. Лишь простейшие виды приборов (главным образом петли) выпускаются без защитного покрытия и закрашиваются потом, при отделке окон и дверей.

Приборы крепятся к окнам, дверям и колодам с помощью шурупов. Отделка шурупов должна быть такой же, как отделка самых приборов. В тех местах, где головки шурупов остаются открытыми, следует применять шурупы с полукруглой головкой.

Приборы для навески подвижных створок и полотен (петли).

Обычные полушарнирные петли состоят из двух карт с отверстиями для шурупов (рис. 277, фиг. 1). Карты соединяются круглым стержнем, называемым баутом.

Если карты выполнены из листа, сложенного вдвое и огибающего баут (рис. 277, фиг. 1 а), петля называется огибной. Петли из более толстого листа, в которых огибается только баут, называются подгибными (рис. 277, фиг. 1 б). Баут закрепляется в верхней половине одной из карт (левой на фиг. 1). Вращение происходит благодаря упору нижнего конца баута в стержень А, заделанный в нижней половине второй карты (правой на фиг. 1). Вращение облегчается, если на баут, между картами, надеть круглую металлическую шайбочку или под нижний конец баута установить шарик из твёрдой стали.

В оконных створках с наплавом вращение должно происходить в точке А около ребра наплава, поэтому петля должна быть выгнутая (рис. 277, фиг. 3). Переплёт с наплавом может быть подвешен также на так называемых вколотных петлях (рис. 277, фиг. 4), имеющих тонкие заостренные к внешнему краю щеки. Такие петли легкими ударами молотка вколачиваются в обвязку под наплав в закрепляются ввертываемыми сбоку шурупами.

Для навески форточек и фрамуг петли делают шарнирными с закреплённым или выемным стержнем (рис. 277, фиг. 2).

Если створку необходимо открывать на 180°, то, чтобы не мешал наличник; делают так называемые выносные петли (рис. 277, фиг. 5). Такие петли, только более тяжелые, делаются и для дверей.

Двери, которые должны отворяться в обе стороны (качающиеся), навешиваются на пружинных петлях (рис. 277, фиг. 6 и рис. 267), состоящих из трёх карт и двух шарниров. При открывании в одну сторону (рис. 277, фиг. 6 а) дверь вращается около шарнира I, при открывании в другую сторону (рис. 277; фиг. 6 б) — вокруг шарнира П.

Каждая подвижная створка подвешивается обычно на две петли, а тяжёлые двери иногда на три петли.

В дверях петли ставятся на расстоянии 150 — 200 мм от верха и низа полотна, но обязательно вне пределов горизонтальных обвязочных брусков (рис. 279; фиг. 1, 2, 7 и 8). Оконные петли прирезаются в 150 мм от верха и низа створки, вне шипов (рис. 277, фиг. 8). В коробке и бруске навешиваемой створки по контуру петли вырезаются гнезда с тем, чтобы карта петли была врезана заподлицо их с поверхностью. Баут петли должен выступать за плоскость двери.

Дверные приборы.

Ручки для дверей изготовляются трёх родов: ручки-скобы (рис. 278, фиг. 8), ручки-кнопки (рис. 278;фиг. 11) и ручки-фала (рис. 278, фиг. 7).

Ручки-скобы делают длиной от 115 до 165 мм, высотой (перпендикулярно к плоскости двери) от 40 до 55 мм. Скобы должны быть изогнуты в сторону от притвора с таким расчётом, чтобы ось валика сместилась на 18 — 24 мм. Это-делается для того, чтобы не задевать пальцами за дверную коробку при закрывании двери.

Ручка-фаль состоит из двух собственно ручек, изогнутых крючком и соединённых стержнем, проходящим сквозь дверь. Очень часто ручку-фаль комбинируют с затвором, имеющим ригель (рис. 278, фиг. 7) с выходящим наружу косым засовом. Такой затвор, благодаря скосу, при захлопывании двери автоматически закрепляет её в закрытом положении. Открывается дверь поворотом ручки вниз. Ручки-фали делаются высотой (относом) на 50 — 55 мм. Длина крючка делается? до 100 — 120 мм.

Ручки-кнопки (рис. 278, фиг. 11) представляют собой две круглые головки; соединённые сквозь дверь стержнем. Ручки-кнопки применяются неподвижные и в комбинации с затвором, аналогичным описанному выше. Высота ручек-кнопок делается 50 — 65 мм, диаметр кнопки 50 — 65 мм.

Кнопки и валики, скобы и фали изготовляются часто из пластмассы, дерева; керамики и других материалов.

Для крепления к двери ручки имеют лапки (рис. 278, фиг. 8 и 9) или планки. Планки менее целесообразны, так как требуют излишней затраты металла: в настоящее время предусмотрены ручки только с лапками. Если ручка не имеет планки, то замочная скважина оформляется небольшой накладкой — ключевиной (рис. 278, фиг. 10). Форма ключевины должна соответствовать форме лапок.

В лапках и ключевине делаются отверстия для шурупов, но в последнее-время начинает применяться крепление бесшурупное. Для бесшурупного крепления неподвижного прибора, расположенного с одной стороны створки, его снабжают нарезанным стержнем, проходящим сквозь створку; на конец стержня,; с другой стороны створки, навинчивается закрепляющая фасонная гайка.

На рис. 278, фиг. 12 показано более сложное бесшурупное крепление ручки-фали, которая должна поворачиваться. В специальные круглые отверстия; выдолбленные в обвязке двери для установки замка, вставляются две втулки, имеющие изнутри фланец для закрепления и нарезанный конец, выступающий перед плоскостью двери. На конец навинчивается плашка, закрепляющая втулку. Во втулки вставляется нарезанный стержень а, к концам его закрепляющими гайками привертываются ручки, которые вместе со стержнем могут поворачиваться.

Дверные ручки привёртываются на высоте 800 — 1100 мм от уровня чистого пола (рис. 279, фиг. 1 и 2).

Для запирания дверей служат замки. Дверной замок обычно врезается в боковую обвязку полотнища и, кроме приспособления для запора (ригель, рис. 278, фиг. 10), имеет еще каток для удержания двери в закрытом, но не запертом на замок положении.

Запирание осуществляется поворотом ключа, приводящего в действие механизм и заставляющего ригель выйти из корпуса замка и войти в отверстие планки. Эта планка называется личинкой и укрепляется на коробке.

При врезке замка необходимо обеспечить совпадение отверстий для ключа в замке с соответствующим отверстием в планке ручки (рис. 278, фиг. 11). Если для замка ставится отдельная ключевина (рис. 278, фиг. 10), то она должна стоять на одной вертикали с лапками ручек, на 30 — 35 мм ниже их. Замок должен иметь длину планки в 200 — 250 мм, ширину планки в 30 мм, толщину коробки в 18 мм и расстояние от планки до оси ключевины — 55 мм. Врезной замок устанавливается так, как это показано на рис. 279, фиг. 1, 3, 4 и 6 (двупольная дверь) и на фиг. 2 и 5 (однопольная дверь).

Следует указать, что для гостиниц в Америке существуют замки, имеющие два ключа: один индивидуальный, открывающий только этот замок, и другой — групповой, отпирающий сразу целую группу замков: по этажу, коридору и т. д. На рис. 280, фиг. 8 показан заграничный замок с прорезью для ключа в самой кнопке. В тех случаях, когда не требуется запирания двери на ключ, вместо замка ставят качающуюся щеколду или каток без замка, которые при закрывании двери входят в прорезь личинки (рис. 278, фиг. 6).

Для запирания двери с внутренней стороны служат задвижки. Форма и конструкции их могут быть весьма разнообразны. Некоторые примеры приведены на рис. 278 (фиг. 3, 4 и 5). У задвижек могут быть ушки для висячих замков (фиг. 5). Существуют различной формы задвижки, имеющие с внешней стороны двери табличку с перемещающимися надписями: «занято», «свободно» (рис. 278, фиг. 4).

При дву- и полуторапольных дверях необходимы также приборы для закрепления в неподвижном положении одного из полотнищ (которое обычно не отворяют). Такие приборы называются врезными задвижками или шпингалетами.

На рис. 278, фиг. 2 изображён внешний и внутренний вид шпингалетов, имеющих перекидной рычаг А, который толкает стержень В, закрепляющий дверь; вдвигая его в личинку, заделанную в коробке. Реже применяются шпингалеты-задвижки, в которых перемещение стержня осуществляется с помощью скобки Б (рис. 278, фиг. 1).

Различают шпингалеты: нижние, имеющие минимальную длину, требуемую конструкцией (обычно 225 мм), и верхние, длина которых (обычно 370 мм) определяется тем, чтобы низ шпингалета находился не выше 1800 — 1900 мм от пола. Это необходимо для удобства отпирания (рис. 279, фиг. 1).

Для автоматического закрывания полотнищ дверей на них устанавливаются пружины различной конструкции. На рис. 280, фиг. 9 изображена усовершенствованная пневматическая пружина, применяемая обычно для входных дверей. Кроме замков, с внутренней стороны наружных дверей ставят иногда предохранительные цепочки. Они состоят из планки, цепи и закладки.

Оконное и форточные приборы.

Оконные ручки делают обычно в виде скоб, на планках или лапках, аналогично дверным, но несколько меньшего размера. Предусмотрено изготовление скоб исключительно на лапках (рис. 277, фиг. 10). Длина скоб (без планки) делается 100 — 120 мм, высота (перпендикулярно переплету) 30 — 40 мм, диаметр 10 — 13 мм. Реже применяются для окон ручки-кнопки. Оконные ручки привёртываются обычно на высоте 1,5 — 1,6 м от пола.

Для удержания оконных переплётов в закрытом положении применяются оконные задвижки, состоящие из планки, движка или личинки. Задвижки ставятся на среднем бруске с внутренней стороны той створки, которая имеет внутреннюю четверть. Благодаря этому обе створки закрепляются одновременно. Диаметр стержня оконных задвижек делается 12 мм, длина нижней задвижки—125 мм. Длина верхней задвижки для удобства открывания и закрывания форточек на окнах средней высоты делается 225 мм.

На больших окнах ставят стержневые оконные шпингалеты, позволяющие поворотом ручки закрепить одновременно верхний и нижний концы окна. На рис. 277, фиг. 7 изображены две конструкции таких шпингалетов. Слева изображен раздвижной шпингалет; при повороте ручки стержень (погон), идущий вдоль бруска окна, с помощью механизма А из шестерни и рейки, заключённых в коробку (фиг. 7а), раздвигается, и выступающие концы стержня заходят в личинки, укрепленные к вершнику окна и подоконнику.

Справа изображен притяжной шпингалет. При вращении ручки, имеющей перекидной рычаг, поворачивается штанга, прикреплённая к створке окна. На концах штанги имеются особые крючки, захватывающие при её повороте круглые шпиньки, закреплённые личинкой к колоде. Длина таких шпингалетов зависит от высоты открывающейся створки окна и бывает 1500 — 2000 мм.

Взамен задвижек и шпингалетов можно ставить врезные завёртки с ручками-кнопками. Такие же завёртки, но меньшего размера, ставятся на форточках (рис. 277, фиг. 12 б). На фиг. 12 а изображены завёртки схожей конструкции, с опускающейся ручкой.

Для закрепления окон в открытом положении ставят так называемые ветровые крючки. За границей вместо простых ветровых крючков применяются приборы, позволяющие закрепить окно в любом положении. Два типа таких приборов показаны на рис. 280. На фиг. 6 изображён прибор в виде планки, с несколькими отверстиями, на фиг. 4 — прибор со скользящим по штанге стопорным винтом.

Когда оба переплёта открываются внутрь, то при открывании они могут сталкиваться, вызывая сотрясение и повреждение стекол. Чтобы устранить эту возможность, на верхние или нижние обвязки переплётов ставят так называемый останов (рис. 277, фиг. 11), представляющий собой металлический стержень с резиновой головкой, служащей буфером.

Фрамужные приборы.

Фрамуги расположены в самой верхней части окна и потому открывание их с пола любым прибором. рассмотренного выше типа (задвижки, завертки и т. д.) затруднительно. Поэтому фрамужные приборы имеют приспособления, позволяющие закрывать и открывать фрамуги с пола.

Наши фрамужные приборы (рис. 280, фиг. 1) состоят обычно из щеколды, укрепляемой на внутренней фрамуге. Открывание и закрывание щеколды производится с помощью системы блоков и спускающихся шнуров. Наружная фрамуга соединяется с внутренней системой рычагов, вследствие чего открывание их производится одновременно.

В открытом положении фрамуга удерживается с помощью останова, изготовляемого в виде металлического крючка к, укрепляемого на колоде сбоку от фрамуги (рис. 280, фиг. 1).

Источник

Фрамужные приборы для окон

Товар добавлен в корзину

Купить фрамужные приборы, Гибкие тяги для створок, механизмы фрамужного открывания для окон, дистанционное открывание вертикально расположенных фрамуг, штанги для наращивания, комплекты для гибкой тяги, ножницы дополнительные, профили декоративные

Хотите быстро узнавать о скидках? Подпишитесь на наши новости

Нажимая кнопку “Отправить”, я даю согласие на обработку персональных данных

Источник

Фрамужные приборы

Гибкая тяга 700 мм, белый

Норма отпуска: 1 ком.

Держатель гибкой тяги (2 шт)

Норма отпуска: 1 ком.

Профиль декоративный для VENTUS, белый RAL9016 L=2000

Норма отпуска: 1 шт.

Ножницы дополнительные FL 190, бронза

Норма отпуска: 1 шт.

Комплект основной FL 190, бронза

Норма отпуска: 1 шт.

Ножницы фрамужные в фурнитурный паз Internika

Норма отпуска: 1 шт.

Петля фрамужная KF-12/20-9 TS, Siegenia

Норма отпуска: 1 шт.

Штанга для OL90/95 L3000мм

Норма отпуска: 1 шт.

Комплект основной FL 190, белый

Норма отпуска: 1 шт.

Ножницы OL 90 с кронштейном цв.бел. RAL9016

Норма отпуска: 1 шт.

Тяга стальная, L=2000 мм для фрамужных приборов VENTUS

Норма отпуска: 1 шт.

Профиль декоративный 6000 мм, белый

Норма отпуска: 1 шт.

Профиль декоративный OL90 3000 мм, серебро

Норма отпуска: 1 шт.

Профиль декоративный 6000 мм, серебро

Норма отпуска: 1 шт.

Комплект для гибкой тяги, белый

Норма отпуска: 1 ком.

Ножницы дополнительные FL 190, серебро

Норма отпуска: 1 ком.

Комплект основной FL 190, коричневый

Норма отпуска: 1 ком.

Рукоятка FL 190, белый

Норма отпуска: 1 шт.

Ножницы фрамужные (2 части)

Норма отпуска: 1 шт.

Петля фрамужная KF-12/20-13, Siegenia

Норма отпуска: 1 шт.

Ручка с угловым переключателем OL90/95, темная бронза

Норма отпуска: 1 шт.

Держатель гибкой тяги, серебристый

Норма отпуска: 1 шт.

Гибкая тяга 1000 мм, белый

Норма отпуска: 1 ком.

Гибкая тяга для OL90/95 1000 мм белая

Норма отпуска: 1 шт.

Устройства фрамужного открывания помогают дистанционным образом закрыть и открыть окно. Это удобно для конструкций, расположенных вне зоны досягаемости. Монтируют приборы на окнах в тех помещениях, которые нуждаются в периодической вентиляции.

В каталогах компании ТБМ-Маркет собраны высококачественные фрамужные открыватели ведущих производителей (Elementis, Geze, Roto и т.д.).

Преимущества фрамужных приборов

Для разных типов оконных проемов используются ножницы разной модификации. Они приводят дверцы окон в разное положение проветривания, и снова их закрывают.

Технические особенности

Рычажный (ручной) способ открывания отличается легкостью монтажа и невысокой стоимостью. Конструкция включает в себя тяги, угловой кронштейн, ножницы и ручки. Все видимые части сделаны из легкого материала, а сами детали – из высококачественных марок стали. Приборы выполнены в классическом белом, стальном и темно-коричневых цветах, заказ оттенков по RAL выполняется по запросу.

В действие фрамужные открыватели приводятся при помощи ручного воздействия на элементы управления – тросы, рычаги или ручки. Их крепят на раме либо на стене. Ножницы устанавливают с внутренней части окна, а сами створки опускаются наклоном вниз с шириной открывания до 260мм.

Источник

Фрамужные приборы

Содержание

Описание

Фрамужные приборы Elementis предназначены для дистанционного открывания фрамуг,

с открыванием внутрь, изготовленных из алюминиевых, деревянных или ПВХ профилей,

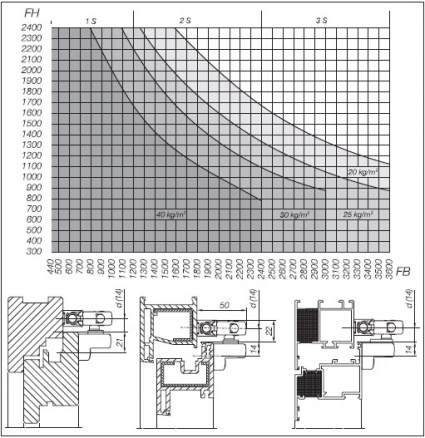

Область применения

Дизайн и конструкция

— Компактный корпус, элегантный внешний вид, современная плоская форма

— Функциональные детали выполнены из оцинкованной стали

Универсальность

— Универсальный створочный зацеп с регулировкой от 0 до 25 мм

Это дает возможность устанавливать фрамужные приборы Elementis на окна, изготовленные из любого типа профиля (дерево, ПВХ, алюминий)

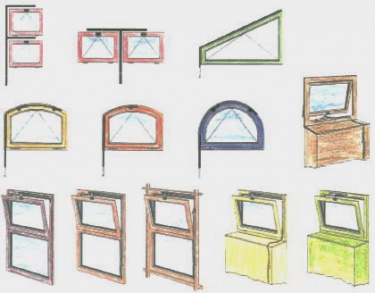

— Приборы для фрамужного открывания с легкостью открывают:

двойные и тройные конструкции

Источник

Приборы фрамужные для дверей

ИЗДЕЛИЯ СКОБЯНЫЕ ЗАПИРАЮЩИЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

Типы и основные размеры

Locking fitting for wooden windows and doors. Types and basic dimensions

Дата введения 1987-07-01

Постановлением Государственного комитета СССР по делам строительства от 25 июля 1986 г. N 102 дата введения установлена 01.07.87

ПЕРЕИЗДАНИЕ. Ноябрь 2000 г.

1. Настоящий стандарт распространяется на запирающие изделия для деревянных окон и дверей, применяемых в строительстве жилых и общественных зданий.

2. Обозначение, наименование и рекомендуемая область применения запирающих изделий приведены в таблице.

Основные размеры запирающих изделий должны соответствовать указанным на черт.1-13.

Основные размеры соединителей, ограничителей, ручек и накладок, предназначаемых для комплектования фрамужных приборов или врезных заверток, должны соответствовать указанным в приложении 1.

Примеры установки фрамужных приборов, соединителя для фрамуг с тройным остеклением и врезной завертки типа ЗР1 приведены в приложении 2.

3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации запирающих изделий должны соответствовать ГОСТ 538-88 и дополнительным требованиям настоящего стандарта.

4. Завертки-стяжки типа ЗР1 допускалось изготавливать до 01.01.90.

Условное обозначение типа

Рекомендуемая область применения

Для фрамуг общественных зданий со спаренными или раздельными переплетами шириной до 1300 мм

Для фрамуг общественных зданий со спаренными или раздельными переплетами шириной до 830 мм

Для створок окон высотой более 1100 мм и балконных дверей со спаренными или раздельными переплетами и полотнами

Для створок окон со спаренными или раздельными переплетами высотой до 1100 мм включительно

Для двухпольных дверей

Для окон и балконных дверей со спаренными переплетами и полотнами

Источник
