Подсветка салона w210
В комплектации моей машины есть опция подсветки салона.
Смонтированы 4 плафона для подсветки ног пассажиров и водителя и маленькая лампочка в зеркале заднего вида.
И то ли немцы так придумали, то ли светодиоды уже устали работать, но толку от этой подсветки не было совсем, ее просто не было видно.
Проверял чистоту плафонов, все в порядке.
В общем задумал я заменить подсветку.
Вообще подсветку уже колхзили, с пассажирской стороны плафон припаяли напрямую, хотя должен быть разборный штекер.
В магазине купил обычную светодиодную ленту.Пришел с плафоном, показываю продавцу и говорю, что нужно найти ленту с похожими габаритами.
А он говорит, что таких лент нет. В итоге решил брать что есть и выяснилось, что лента с защитным силиконовым покрытием короче незакрытой и ложится в плафон идеально, поэтому я купил 4 секции.
Светодиодную ленту монтировать довольно просто, главное что бы паяльник нормальный был и руки более менее прямые. На ленте в местах разреза есть контактные площадки.
Возле них снимаем силикон и зачищаем площадки до медного блеска.
Паяльником берем канифоль и смазываем места контакта (канифоль должна покрыть место контакта полностью)

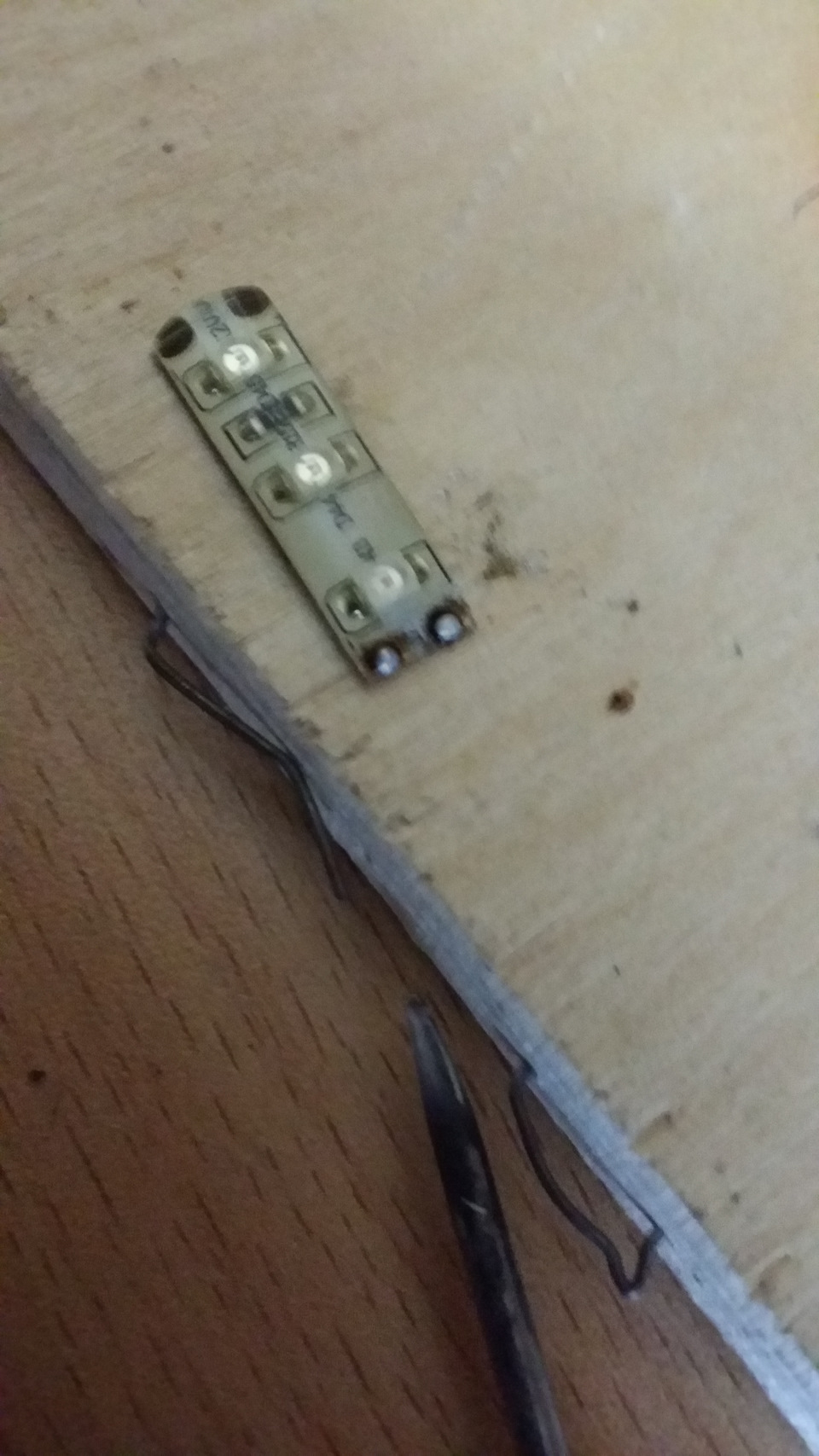

Берем на паяльник немного припоя и делаем вот такие аккуратные капельки.
Потом к этим капелькам будут припаиваться провода.
Они в свою очередь должны быть хорошо залужены, иначе припаять их будет невозможно.
Просто плотно сматываем провод окунаем в канифоль и паяльником наносим припой.
По покрытому канифолью заголенному участку провода припой просто растекается равномерным слоем.

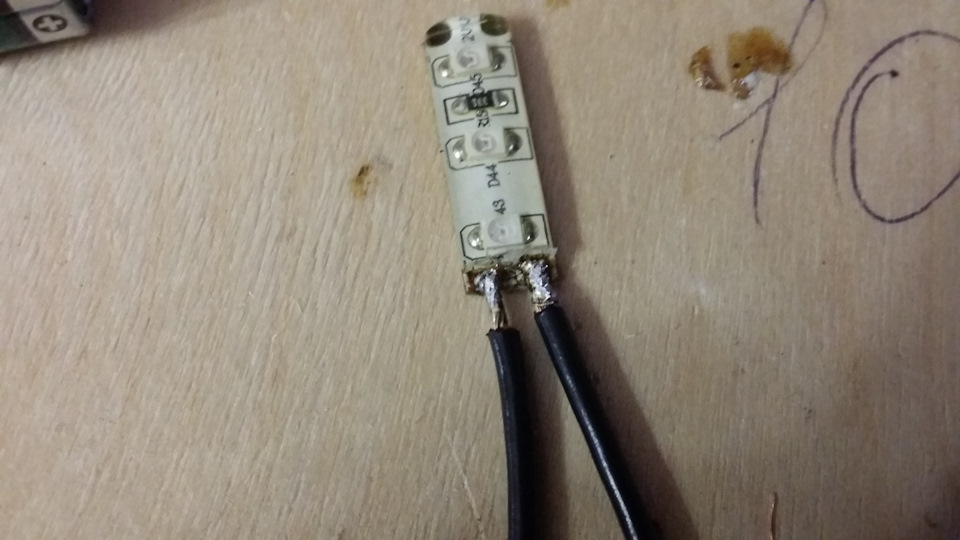

Готовые залуженные провода припаиваем на место.
Места припаивания проводов прикрываем термоусадкой.
Место где надрезан силикон промазываем клеем из пистолета.

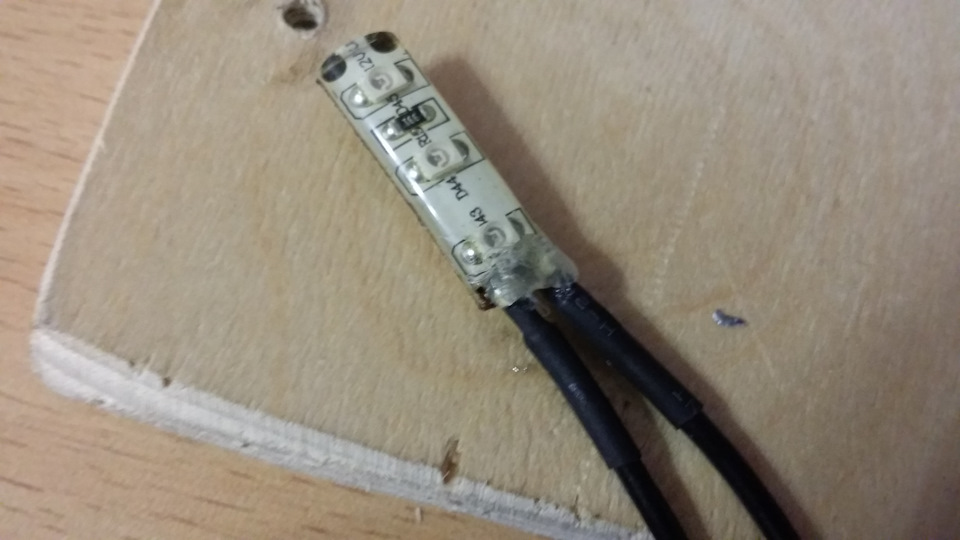

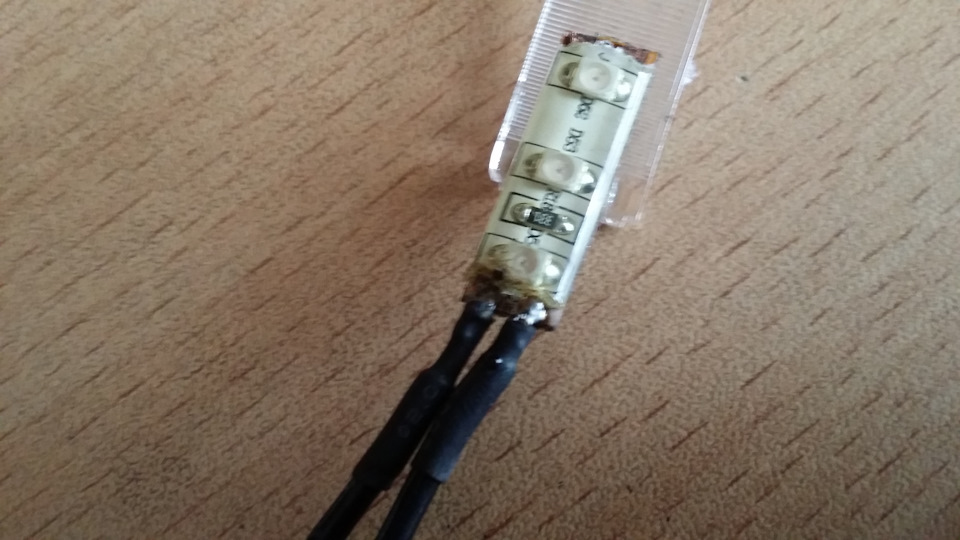

Ну и под конец закрываем все широкой термоусадкой.

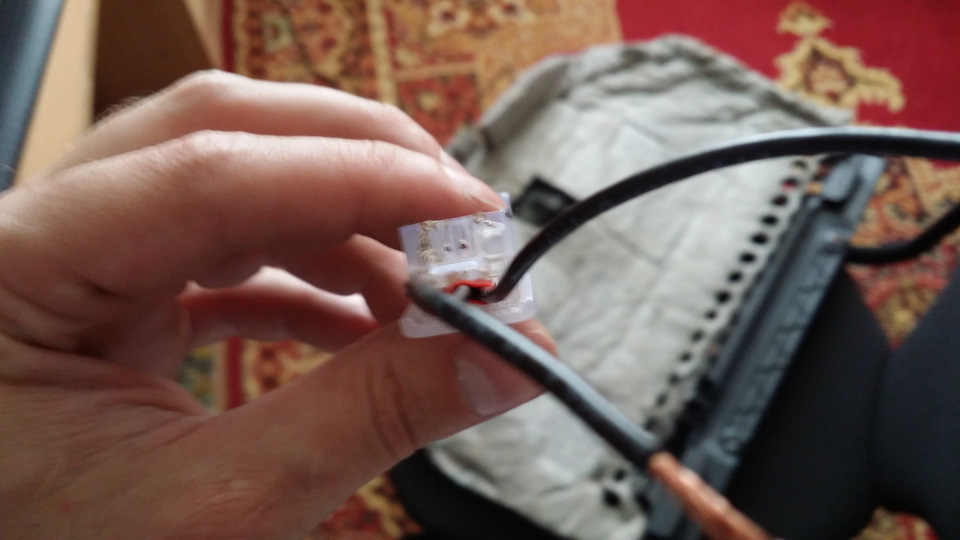

Для внедрения данной сборки в плафон, последний нужно разобрать.
Тут придется немного поработать кусачками и надфилем.
Смысл в том, что плафон состоит из трех частей: отражателя, световода и светодиода.
Аккуратно разбираем плафон, удаляем старый светодиод и подгоняем световод так, что бы он поместился в корпус плафона, световод придется подрезать и обработать надфилем.

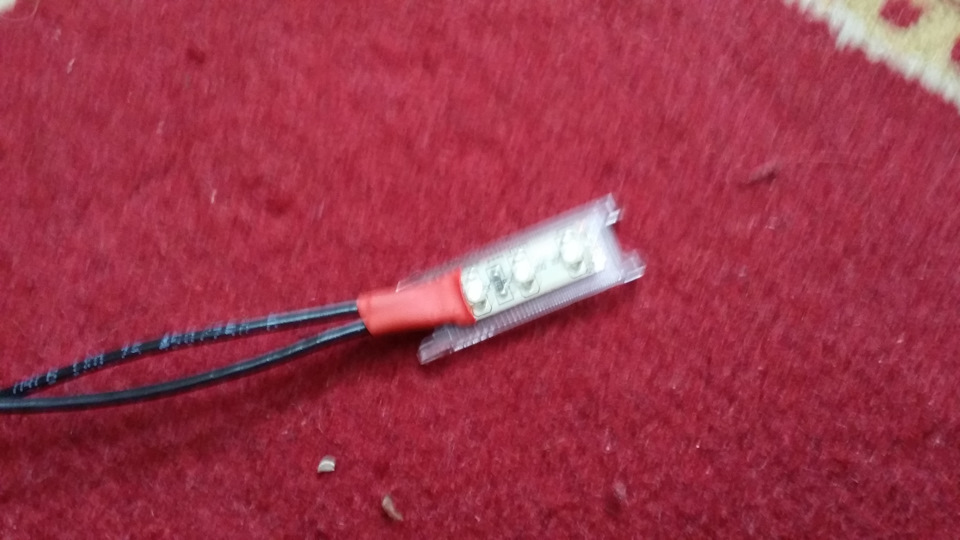

так как у нас лента, то клейкой часть ее прикрепляем к световоду, и вставляем в плафон.

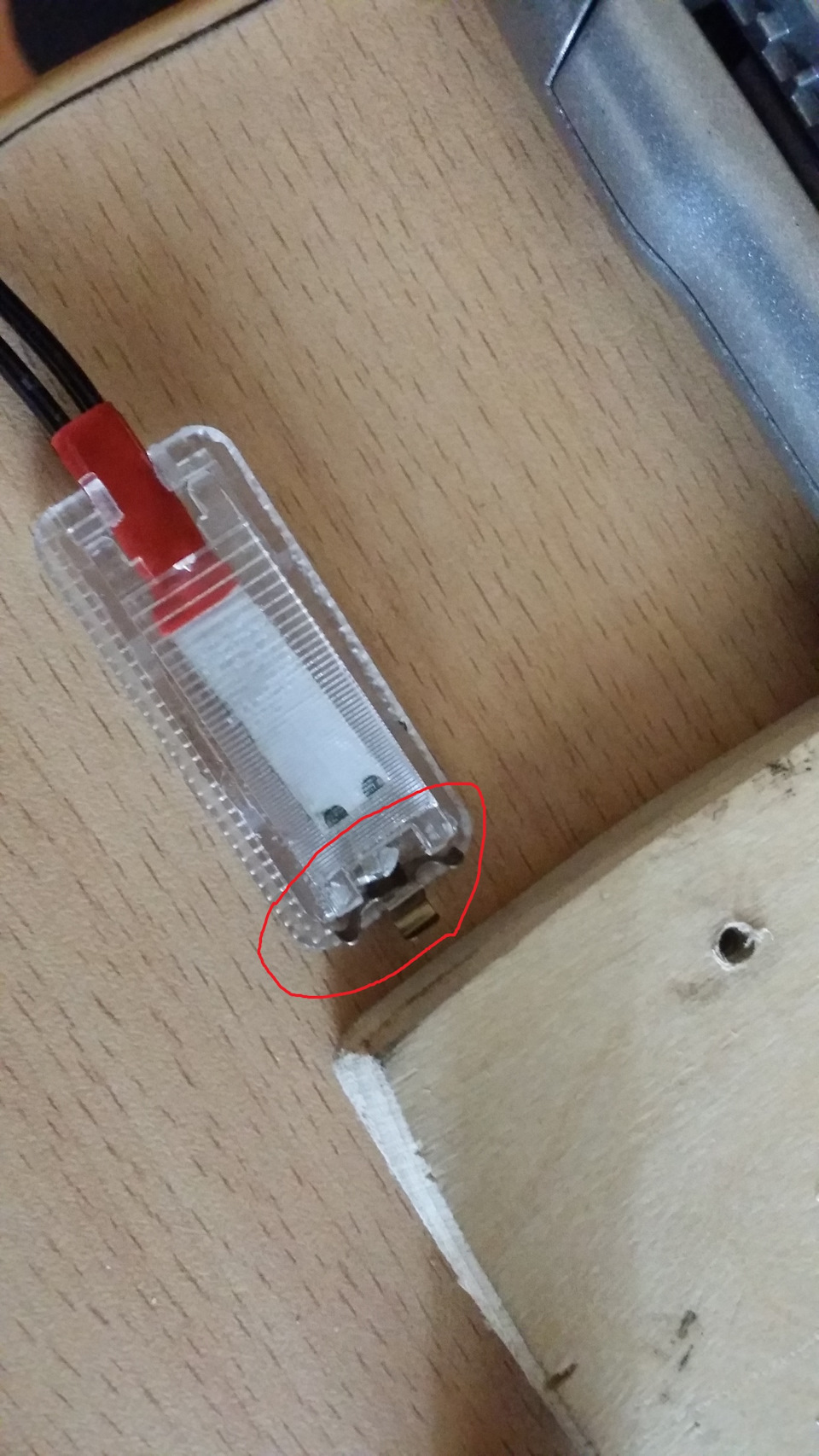

Что бы вывести провода из плафона, придется срезать его нижнюю часть.

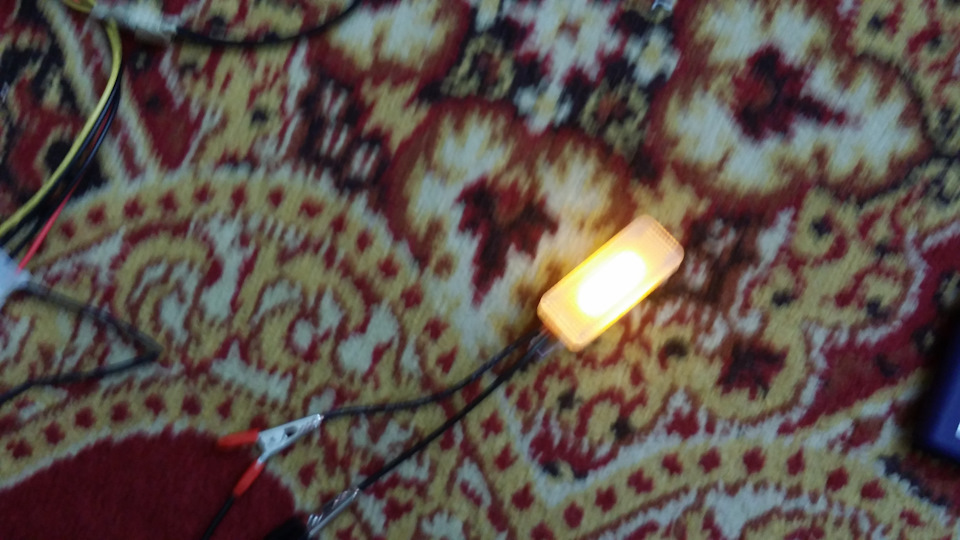

Сама конструкция получается несколько неуклюжей, но свободно садится в стандартное посадочное место.
Ну и все припаивается на свои места: один плафон в ногах водителя, один в ногах пассажира и два плафона в нижней части сидений. Плафон со стороны задней крышки сидения не имеет разъема, поэтому просто отрезается.
Припаиваются новые плафоны и изолируются термоусадкой.
Хотел сделать фото в салоне, но техника не позволяет, видит полную темноту 🙂
А на деле, получилось просто отлично, свет в меру яркий, не раздражающий, жаль не могу выложить фото.
Подсветка ручек дверей w210
Диодный пытался он по длине никак не встаёт
Темирлан, ну у меня 2000 г.в. в подсветке салона стоят светодиоды с завода (кроме верхних плафонов). А в торпеде и приборной панели уже такие лампочки.
Светодиод там какой-то совсем мелкий, своеобразный.
Таких я в продаже не встречал.
Если не забуду, пойду к машине сфоткаю для наглядности.
Эти лампы думаю не на греются чтобы что то расплавить) ну после завтра ждет дальняя дорога на заправке гляну как там все )
Темирлан, в приборных панелях стоят такие лампочки с завода на 1,2 ватта. Если купит в магазине точно такие же но уже на 1,5 ватта, то через какое-то время световоды и пластик вокруг начинают плавиться. Прозрачные световоды мутнеют, становятся карамельного цвета, внутри появляются пузыри.
Разница вроде и не большая, 1,2 и 1,5 ватта, возможно оригинальные лампы выделяют меньше тепла при одинаковой мощности, по сравнению с дешёвыми лампочками из магазина.
Я в своей приборке так заменил лампы, через года 4 вскрыл, и заметил этот фэйл.
На тот момент установил новую приборку с правильными лампочками.
С ними и за 20 лет ничего не подгорает.
Так что, за одну поездку ты вряд ли что-то заметишь, но за пол года думаю разницу увидишь.
Ремонт подсветки ручек салона!
Доброго времени суток!
В процессе эксплуатации машины по очереди стали перегорать лампочки подсветки ручек в салоне. И вот осталась гореть только 1 из 4. Решил делать. Новые стоят около 5 тыс руб за одну, б/у отдельно от дверных карт не продают. Полез на драйв в поисках записи по ремонту этого узла. Нашел целый список и открыл первую запись. Изучил, запомнил и в путь за комплектующими. Скажу сразу, я не электрик, и я не стал разбираться какие нужны резисторы. Из комментариев бортового журнала, точно не помню чей был журнал, взял инфу, что нужно покупать резисторы мин 6,5 кОм, вроде как они перегорят быстро. Из-за этого было выполнено 3 попытки ремонта.
1 попытка:

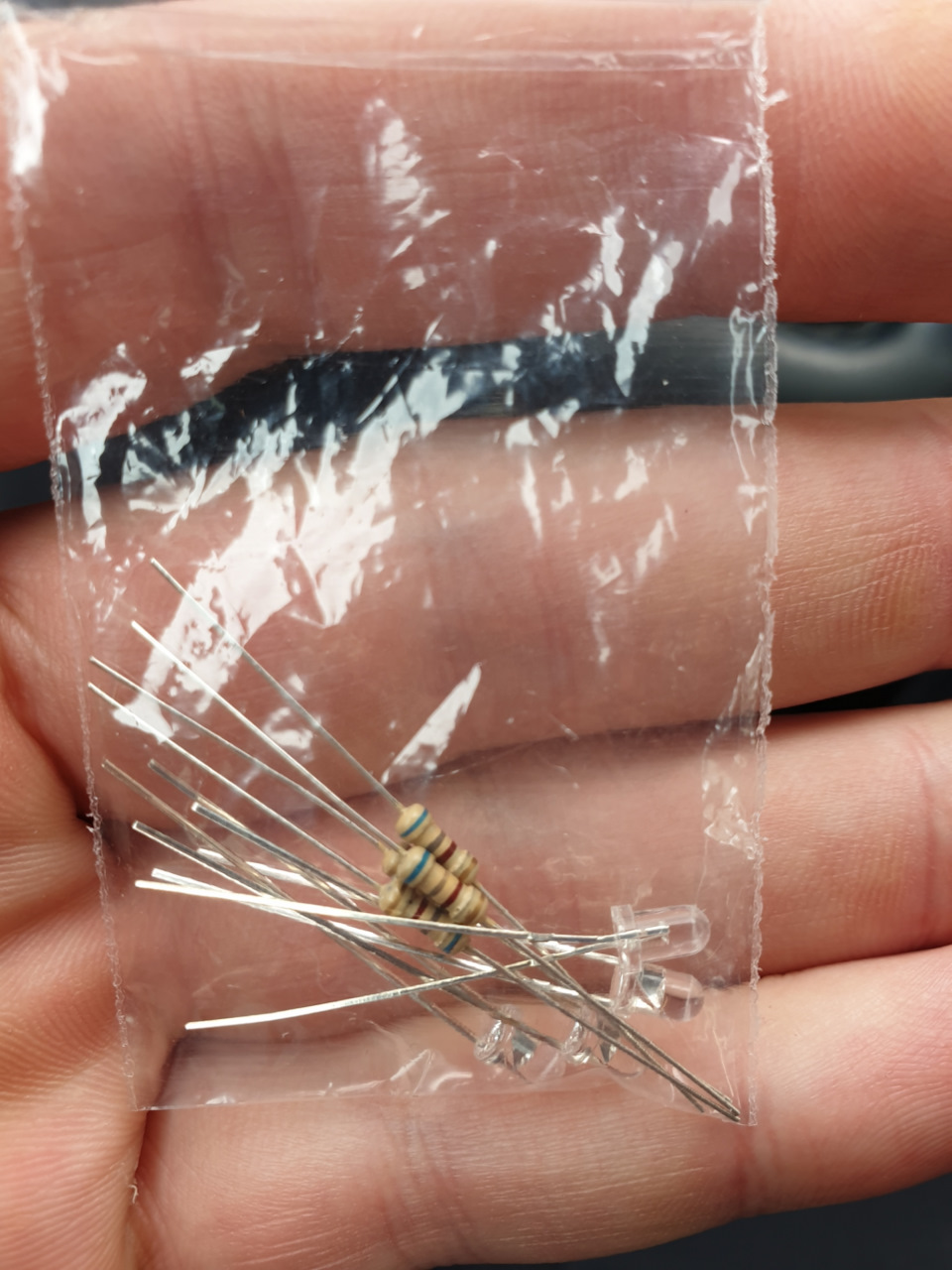

В спец магазине купил 4 резистора 8,5 кОм, (стоимость около 10 руб). Диоды оранжевые я не нашел. Объездили все магазины, были только белые, красные и синие.
Вышел из ситуации, взяв белые диоды и ораньжевые чехлы ( стоимость около 100 руб). Ну, думаю, все огонь!

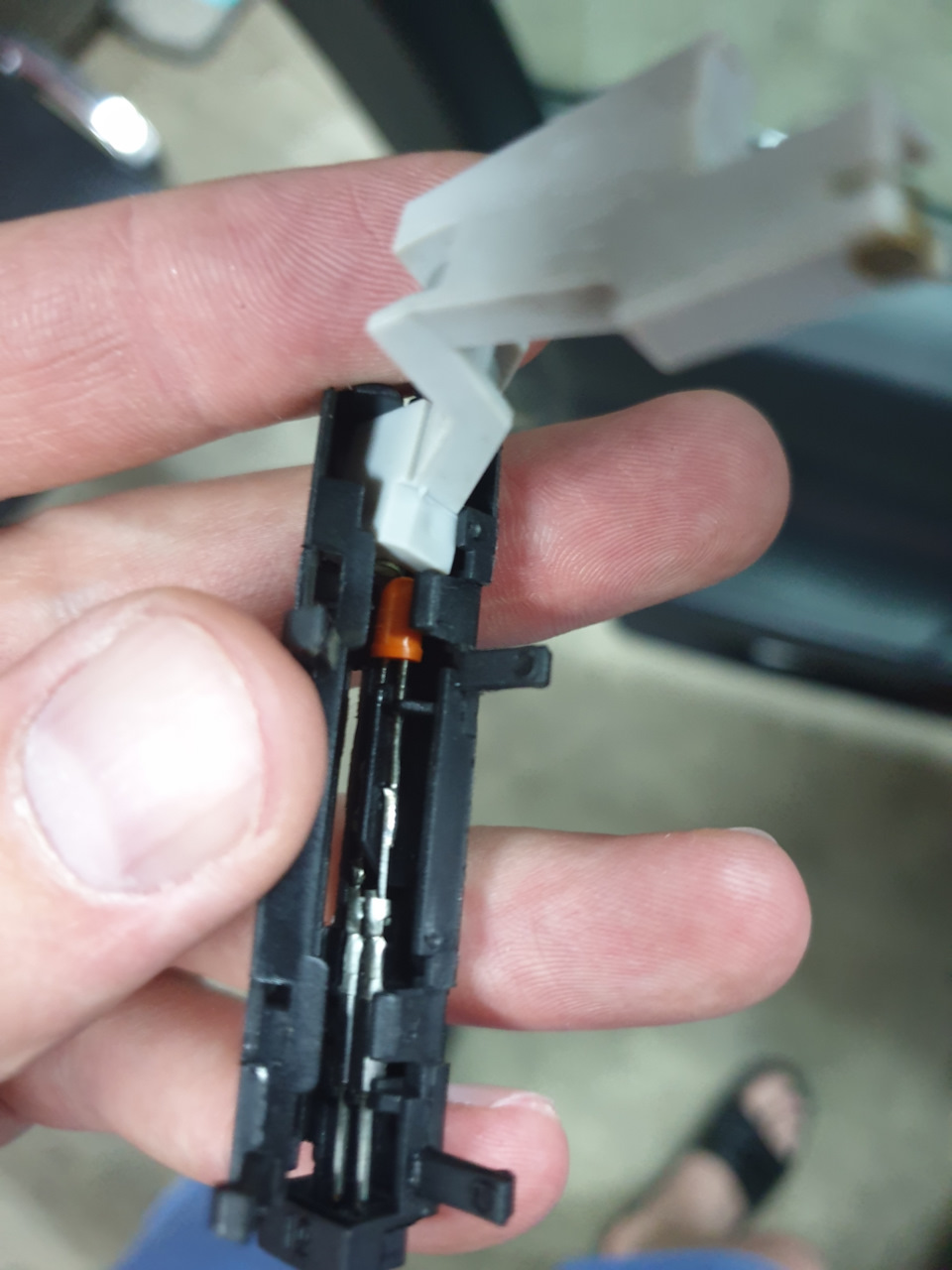

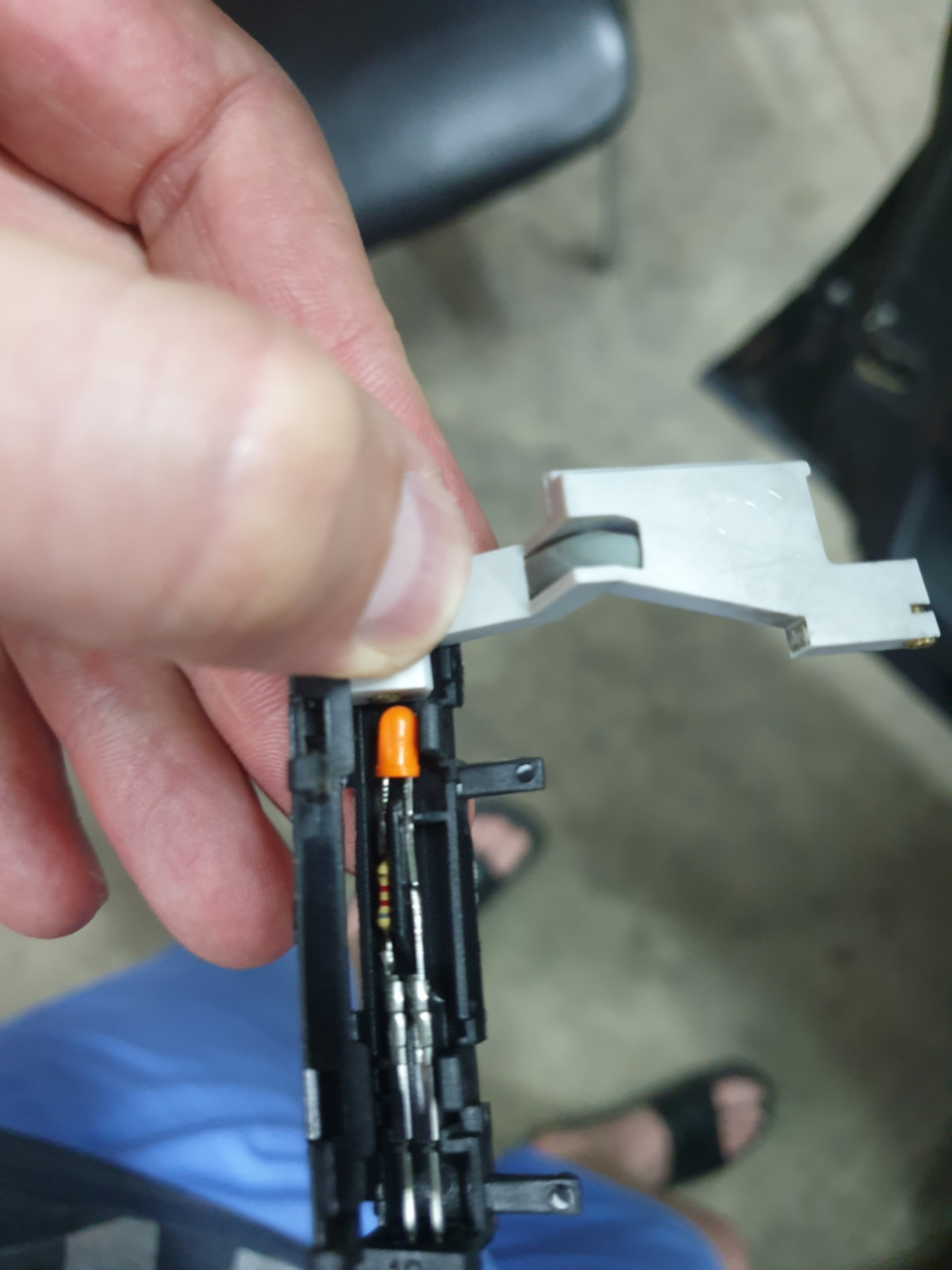

Снимаю все дверные карты. Блоки с диодами сидят на защелках и залиты в одной точке, подобием смолы. Субстанция эта легко отковыривается отвёрткой. Снял 4 блока и помчал к паяльщику, так как маленький паяльник я еще не купил (жадина).
Через 30 мин, у меня на руках 4 переделанных блока за 400 руб.
Еду в бокс к парням, собираю все 4 карты на место. Клейкую основу крепежа блока я не делал. Посчитал, что и так хорошо держится на защелках. Сборка была днем и проверить яркость я даже не подумал.

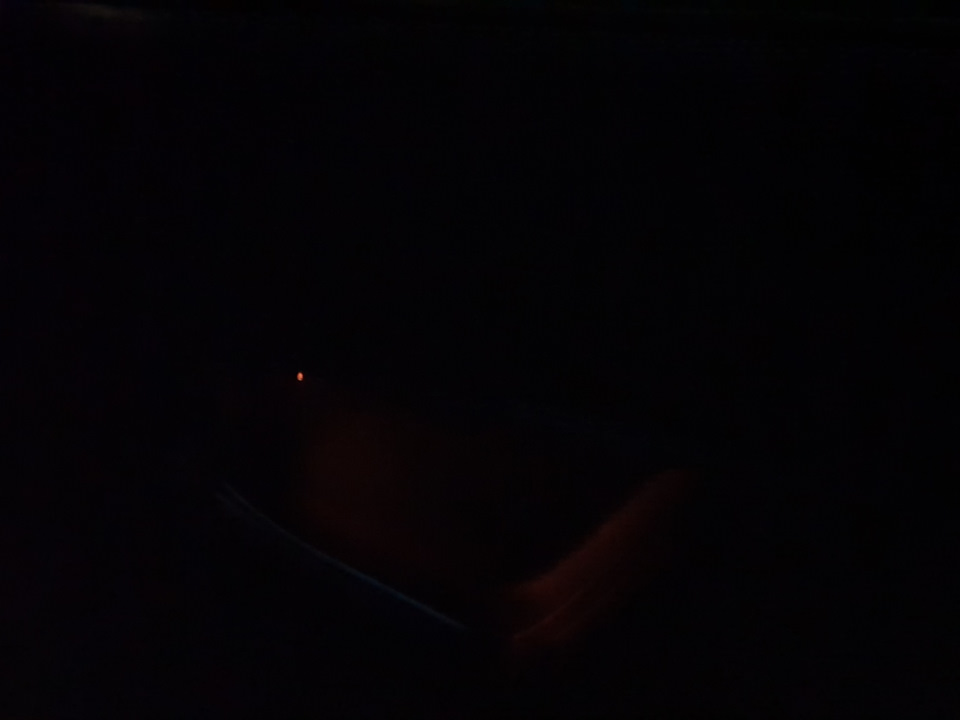

Проверил, что горит, и собрал 4 карты на место. Дождался ночи, вышел до машины, включаю свет и… ни.я не светит.
Вернее светит, но не видно вообще. Печали полные глаза. В этот же вечер снял все карты и достал блоки.
2 попытка:
Поехал до парня, который паял, узнать про магазин электроники. Он как-то обмолвился, что там есть всё и сам там закупается. Только тогда мне это было не интересно, у меня же все куплено было.)
Мчу в магазин, там продавец — девушка. Рассказала мне все нюансы и что нужно делать. Стандартные резисторы для диодов ставят 1 кОм. Я же, в свою очередь, поставил слишком много. Толи парни в комментах не знали о чем пишут, толи они ошиблись. В общем информация у них не правильная.
Достали оригинальный резистор и по цветам определили, что они идут на 250-300 Ом.

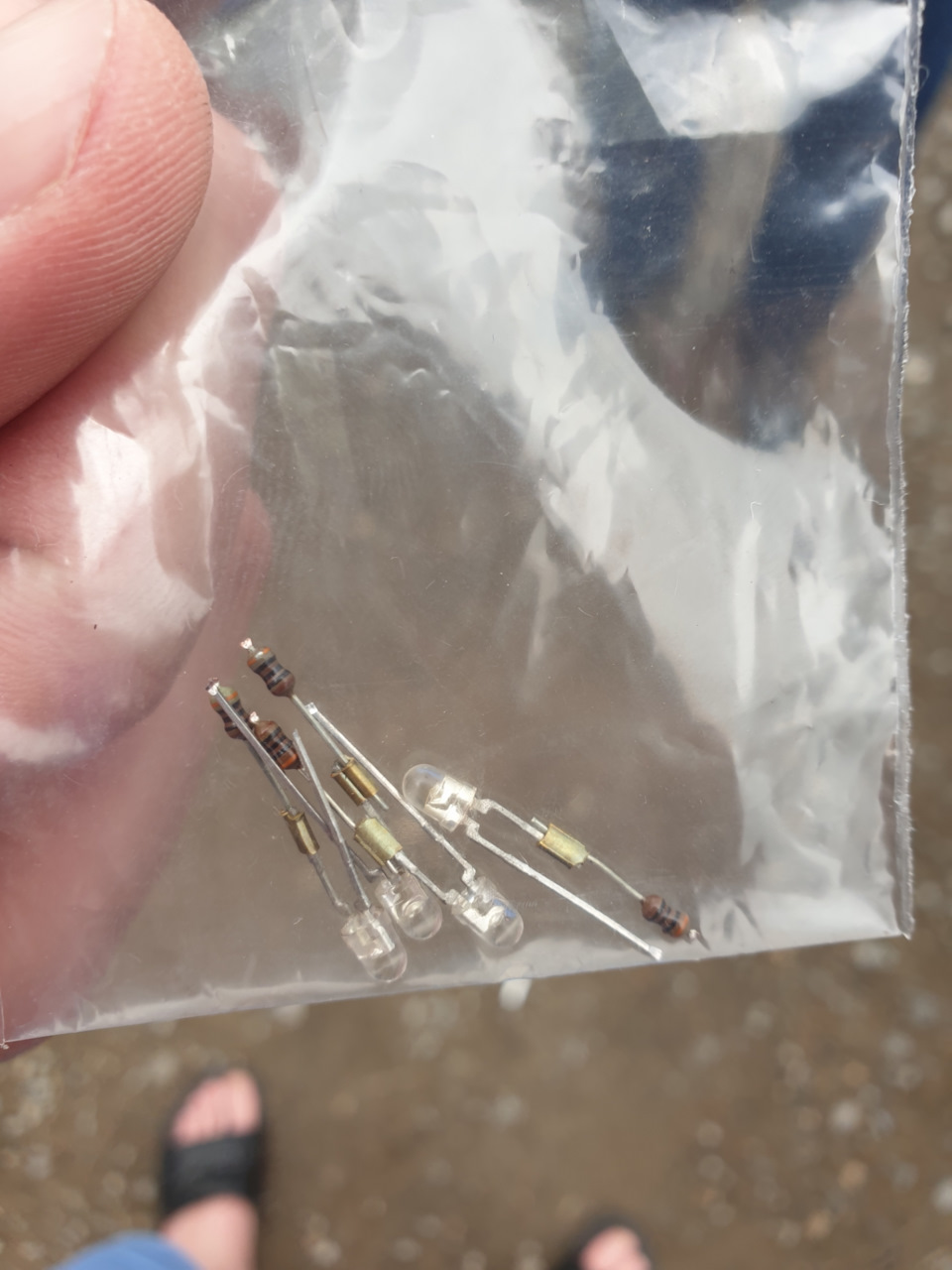

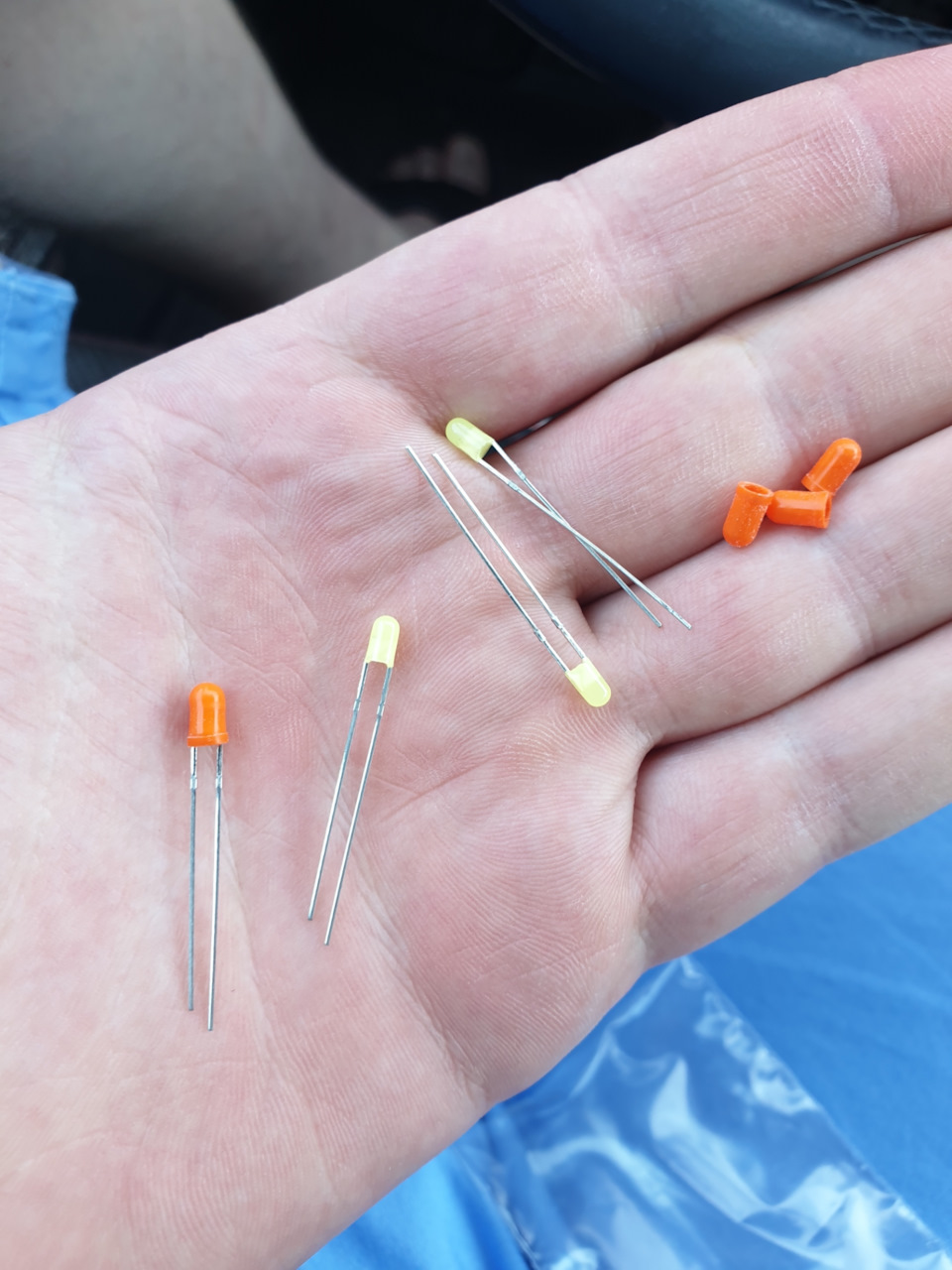

Взял один резистор на 600 Ом (с запасом) и 4 оранжевых диода. Еду паять. Через 15 мин всё готово. Собрал одну дверь и дождался ночи.
По сравнению с первой попыткой стало на много лучше.
Но яркости мне показалось мало. Пару дней так поездил и решил взять резисторы еще меньше.
Попытка 3:
Поехал в тот же магазин, купил резисторы на 300 Ом и поехал переделывать ( взял как по заводу).
Дверные карты уже разбирались за считанные минуты: раз, два и все на месте. Очередной раз ждём ночи. ))))

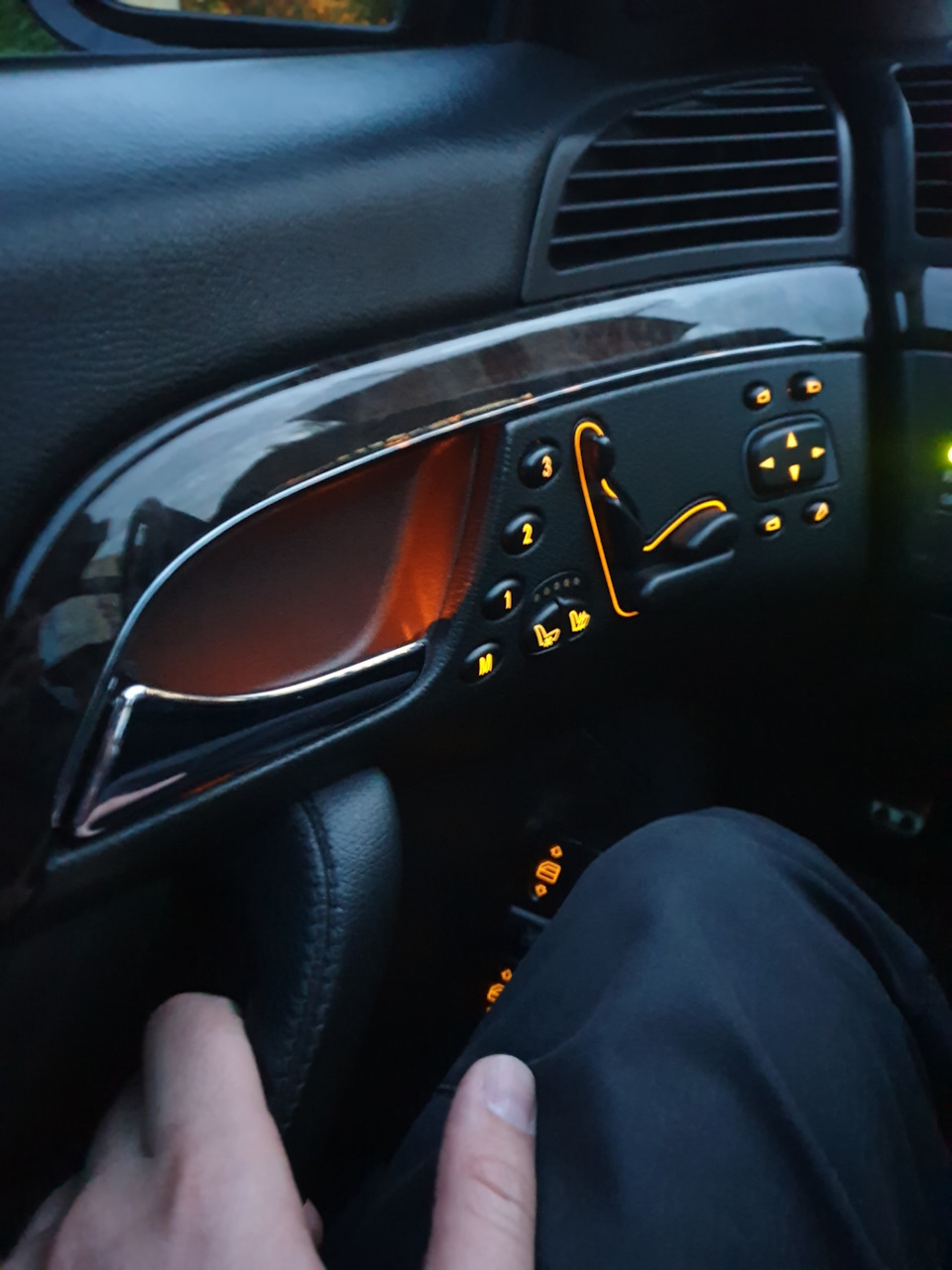

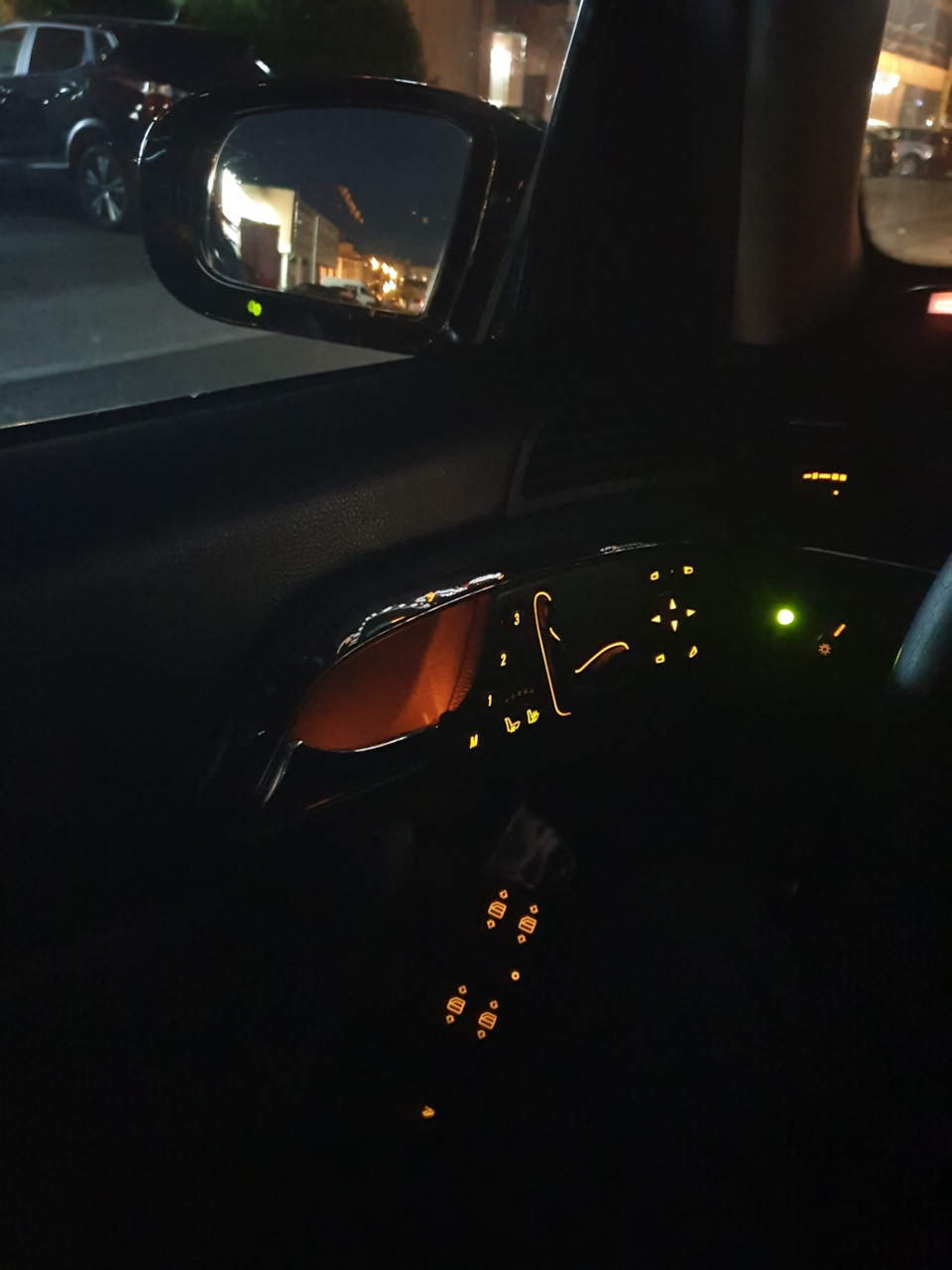

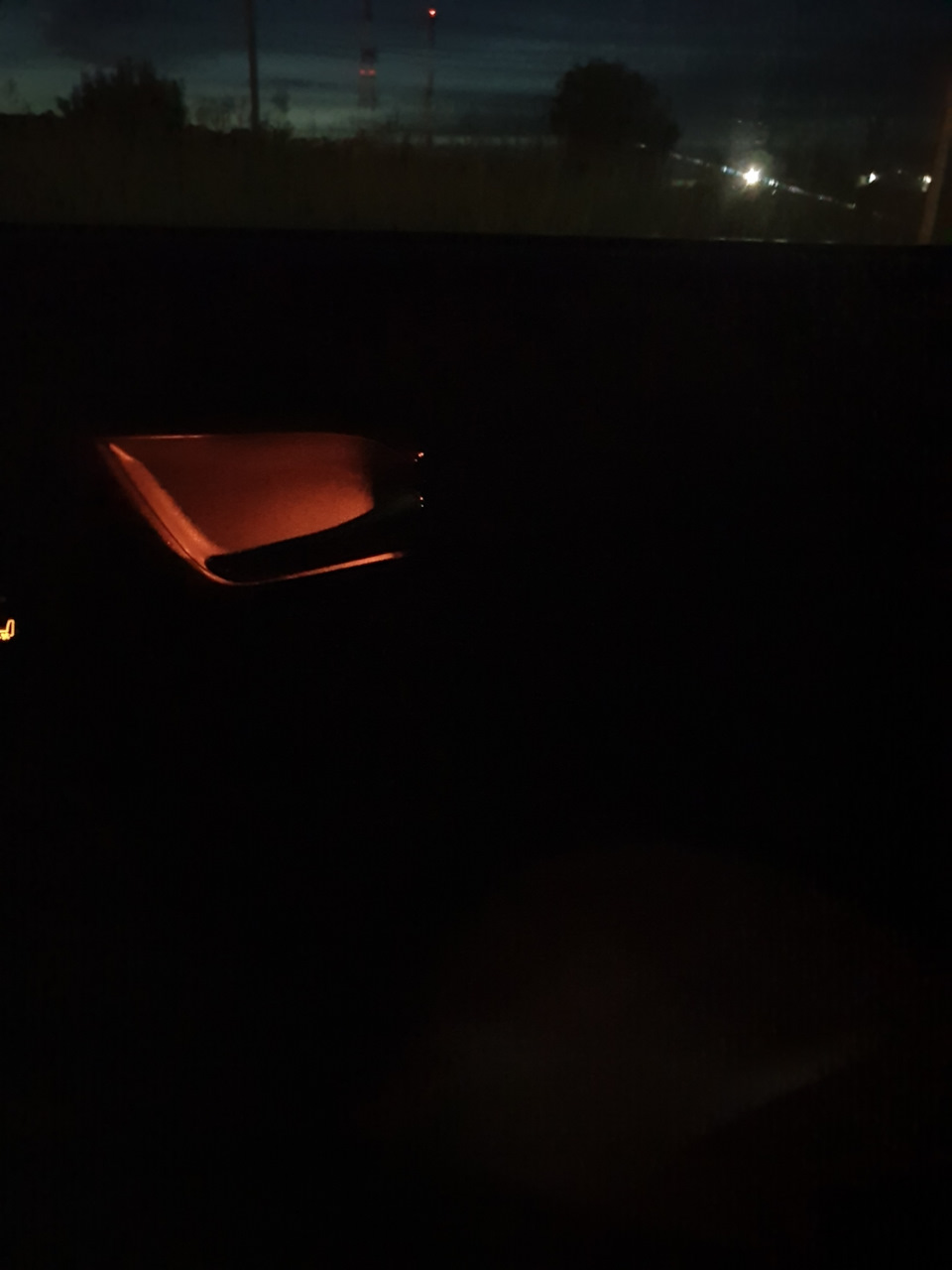

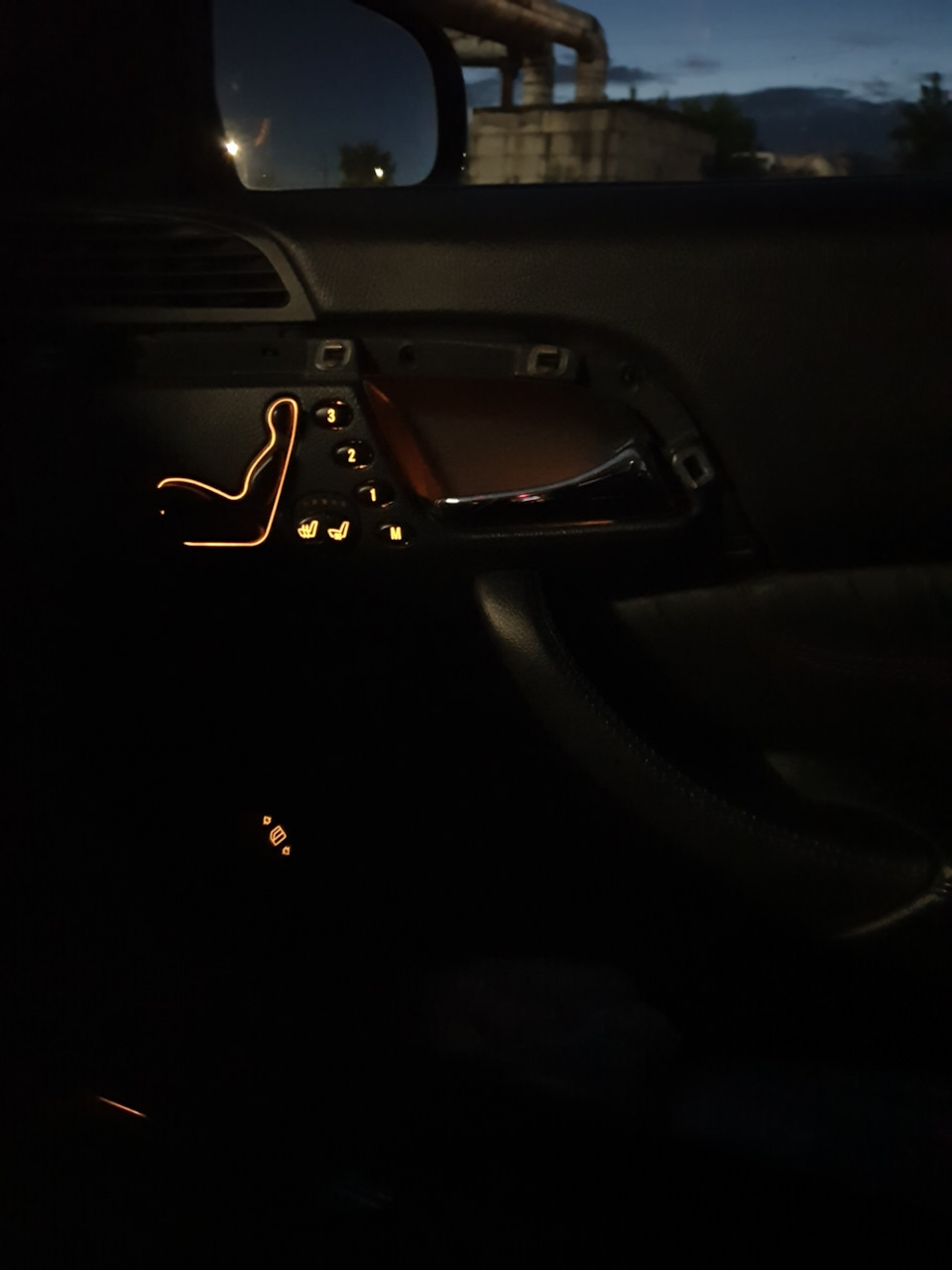

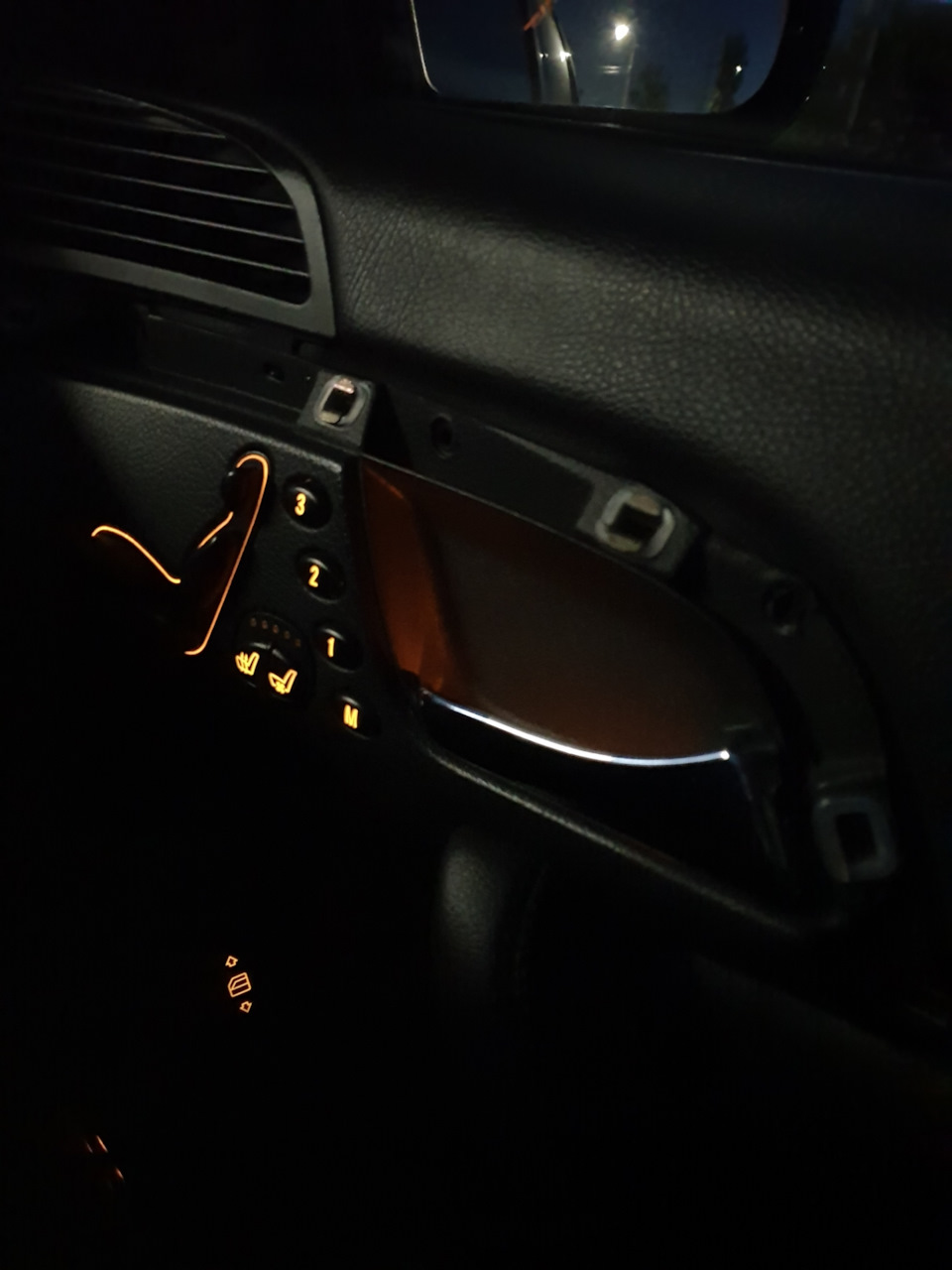

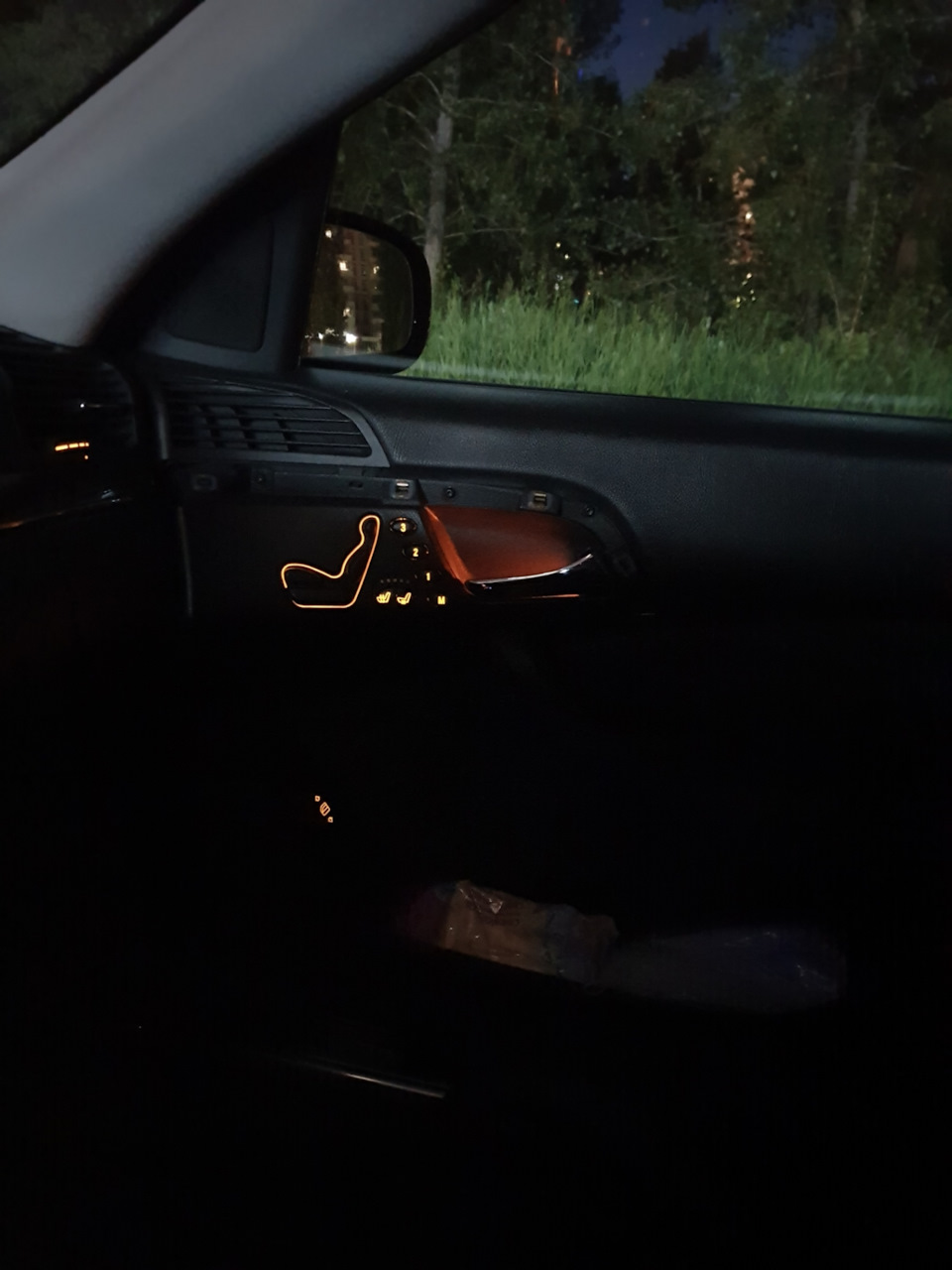

И вот результат.
Не сильно ярко и не сильно тускло. На фото цвет и яркость так не передаёт,
как на самом деле.
Результатом я очень доволен! Думаю, что перегорят они не скоро. Родные же долго отходили.
Далее в планах ремонт подсветки порогов, а именно накладки AMG. Горит только одна. Если кто-то их ремонтировал, поделитесь опытом.
установка подсветки в ручки открывания двери
А чего на форуме нед свободы слова?
Колхоз
Свобода слова есть.
Сказать колхоз как свое отношение к происходящему ради Бога, а переходить на личности это уже лишнее.
Вы сами дорогой товарищ Нео, много ручками сделали? или машина у вас в «охрененном» состоянии и не требует вмешательств?
Или быть может в 201 клубе уже не хватает тем про «поксипол»?
Так что свобода слова остается, а флуд и переход на личности будет удалятся и далее.
w124 200 1990г.
w168 A160 2001г.
w210 E320 4matik 1999г.
mercedes e211/ gsxr-600
Сказать колхоз как свое отношение к происходящему ради Бога, а переходить на личности это уже лишнее.
Вы сами дорогой товарищ Нео, много ручками сделали? или машина у вас в «охрененном» состоянии и не требует вмешательств?
Или быть может в 201 клубе уже не хватает тем про «поксипол»?
Так что свобода слова остается, а флуд и переход на личности будет удалятся и далее.
Сказать колхоз как свое отношение к происходящему ради Бога, а переходить на личности это уже лишнее.
Вы сами дорогой товарищ Нео, много ручками сделали? или машина у вас в «охрененном» состоянии и не требует вмешательств?
Или быть может в 201 клубе уже не хватает тем про «поксипол»?
Так что свобода слова остается, а флуд и переход на личности будет удалятся и далее.
E190, 2.0, 4 МКПП, Синий салон, KE-J., 84г, Синий металлик
E190, 2.6, 5 МКПП, ABS, Эл. люк, Светло-Серый салон, KE-J., 87г, Снежный, ПРЕВРАЩАЕТСЯ В РЕСТАЙЛ
А чего его обосновывать? Колхоз он и в африке колхоз.
Называеццо первый парень на деревне.
E190, 2.0, 4 МКПП, Синий салон, KE-J., 84г, Синий металлик
E190, 2.6, 5 МКПП, ABS, Эл. люк, Светло-Серый салон, KE-J., 87г, Снежный, ПРЕВРАЩАЕТСЯ В РЕСТАЙЛ
А чего его обосновывать? Колхоз он и в африке колхоз.
Называеццо первый парень на деревне.
w201 1991г. двиг.102910 АКПП кожа черный
сlk 208 1999г. 2.3kompresor т.синий
Гы мой мерседес чуть чуть не дотянул до рестайла. Так он рестайловый и щетко рестайловое, кнопки правда старые..
E190, 2.0, 4 МКПП, Синий салон, KE-J., 84г, Синий металлик
E190, 2.6, 5 МКПП, ABS, Эл. люк, Светло-Серый салон, KE-J., 87г, Снежный, ПРЕВРАЩАЕТСЯ В РЕСТАЙЛ
Аналогично
http://www.oldmerin. act=boardrules
читаем 2,1 и 2,2
расписываемся за предупреждение 4,2
А чего его обосновывать? Колхоз он и в африке колхоз.
Называеццо первый парень на деревне.
Я конечно извиняюсь,но тема по моему называется «установка подсветки в ручки открывания двери»,а не что такое колхоз и т.д.,хочется читать про то что выбрал,т.е. то что интересно,а интересно про подсветку ручек.
Господа,давайте не будем обращать внимания на людей которые кроме как говорить, видимо, больше ничего не могут,человек который сам способен что то сделать и к чужему труду будет относиться с уважением!даже если кому то что не нравится, можно ведь вести себя достойно.
Уважаемые модераторы,предлагаю ужесточить меру накзания за флуд и подобный бред.
Выложите фото подсветки,очень интересно.
W116 450SE V12 6.0 1979 г. 5АКПП
Мазда СХ7 2008 г.в 2.3 турбо
как сюда фото загрузить?
w201 1991г. двиг.102910 АКПП кожа черный
сlk 208 1999г. 2.3kompresor т.синий
W126 300SEL 1991 WDB1260251A596921
Smart ForTwo
ГАЗ М-21 1961
W123 200D. 615. 1981г. МКПП4 WDB12312010244084 [1989-2009-. ]
Точно забыл. Сейчас поищу. но качество фоток там по-моему неважное
Точно забыл. Сейчас поищу. но качество фоток там по-моему неважное
Подсветка ручек дверей w210
Парни, подскажите, собираю обшивки дверей на очкарике рестайле и возникли трудности поскольку разбирал не я.
Короче, всё подсоединяю, остаётся только их защёлкнуть но вот не задача в передней двери остаётся один диодик не пойму куда его подсоединять и для чего он нужен и в задней двери остаётся один диодик и одна маленькая лампочка.
Объясните для чего они? и куда их ставить?
Парни, подскажите, собираю обшивки дверей на очкарике рестайле и возникли трудности поскольку разбирал не я.
Короче, всё подсоединяю, остаётся только их защёлкнуть но вот не задача в передней двери остаётся один диодик не пойму куда его подсоединять и для чего он нужен и в задней двери остаётся один диодик и одна маленькая лампочка.
Объясните для чего они? и куда их ставить?
нет, кнопки сами по себе светятся это точно. На самопал не похоже, всё идёт из основного жгута проводки.
Могу предположить про задние двери, что подсвечивается пепельница. но по моему пепельница 210 не подсвечивается или я не прав?
нет, кнопки сами по себе светятся это точно. На самопал не похоже, всё идёт из основного жгута проводки.
Могу предположить про задние двери, что подсвечивается пепельница. но по моему пепельница 210 не подсвечивается или я не прав?
По лампочкам в задних дверях я разобрался. судя по картинке это подсветка пепельницы.
а вот остальные диодики 4шт методом исключения. скорее всего подсветка рычагов открытия дверей. но чёт не соображу как их воткнуть (((( хоть бы фотку где надыбать. (
это не подсветка пепельницы
611 Фонарь освещения выхода для передних дверей, задних дверей с W124 и для средних дверей/W202 только для передних дверей
она к плафончику номер 32
то есть они у ТЕБЯ подсвечиваются.
У меня при включении габаритов ничего не загорелось. (((

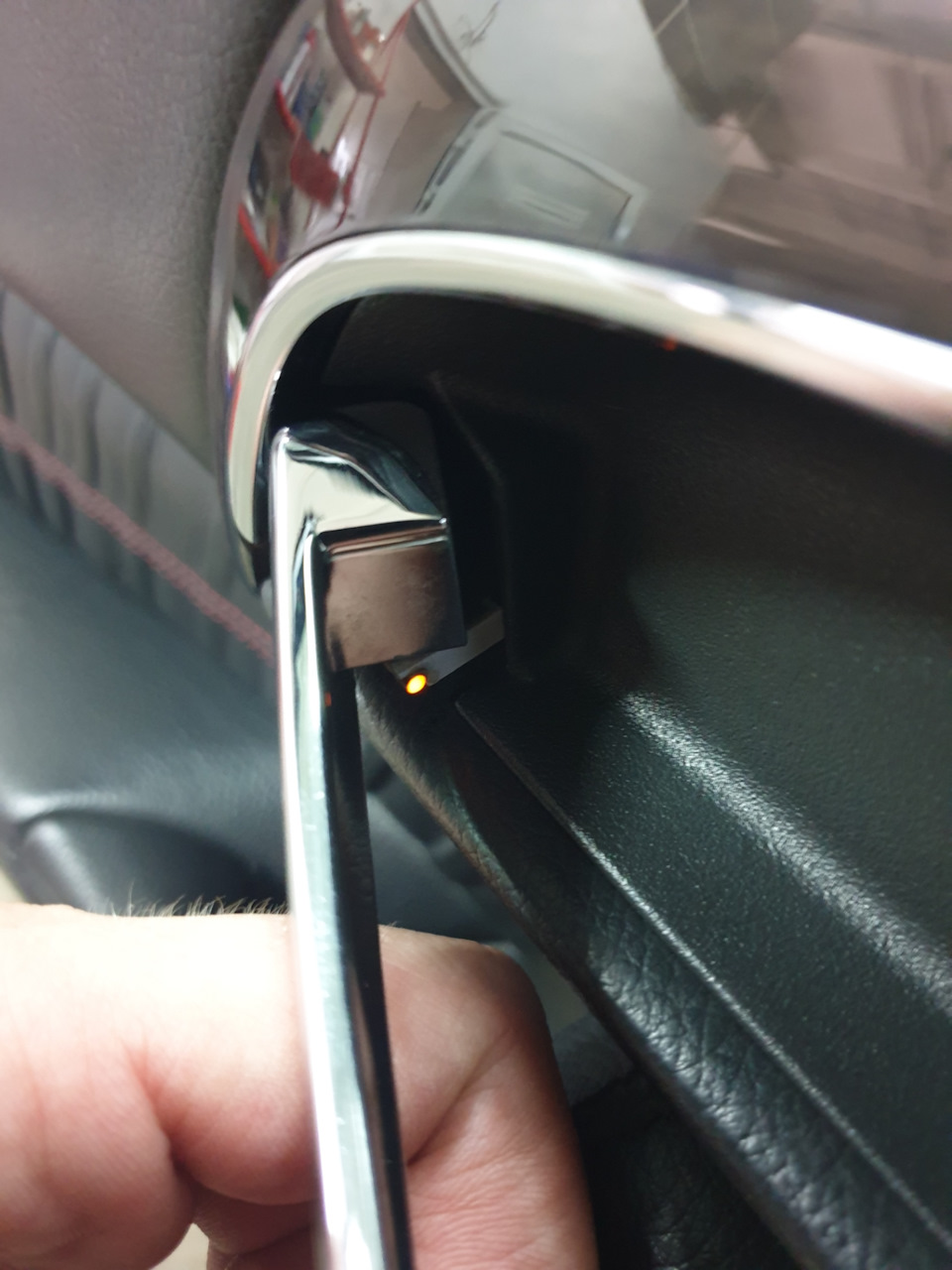

Короче я сфоткал их. ))) (задняя дверь)
