Подсветка дверей
Очередной пост о том, как мне захотелось сделать «как у всех»:) Ну и конечно же, добавить поинтов в копилку комфорта моего авто. Как обычно, случилось это в полдвенадцатого ночи перед рабочей пятницей…

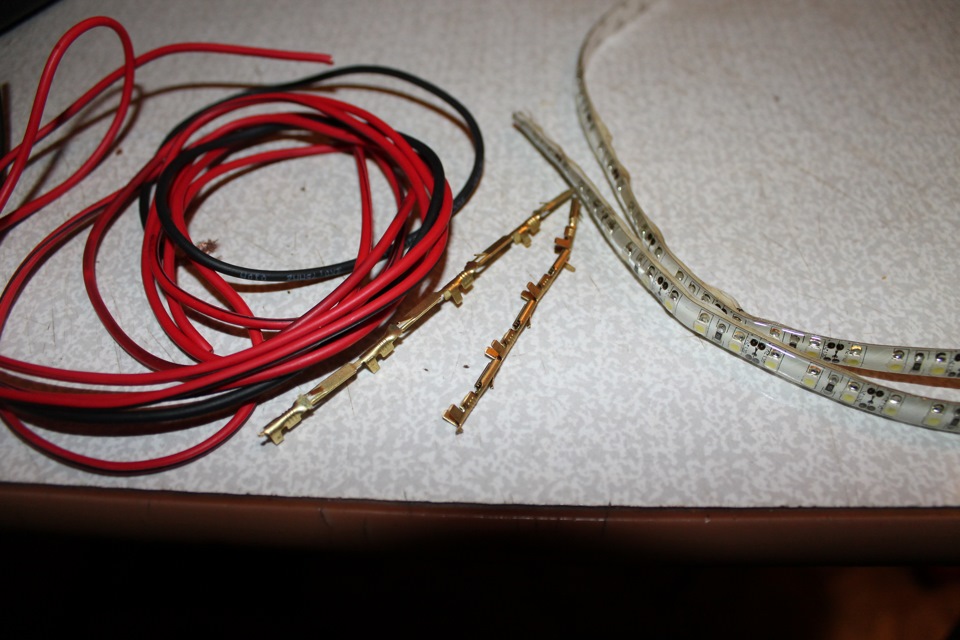

Как всегда, сначала добываем стафф:
Диодная лента (водозащищенная) — 2 х 30 см
Коннекторы «папа»-«мама» — 4 пары
Провод
Прозрачный герметик
Изолента
Паяльник

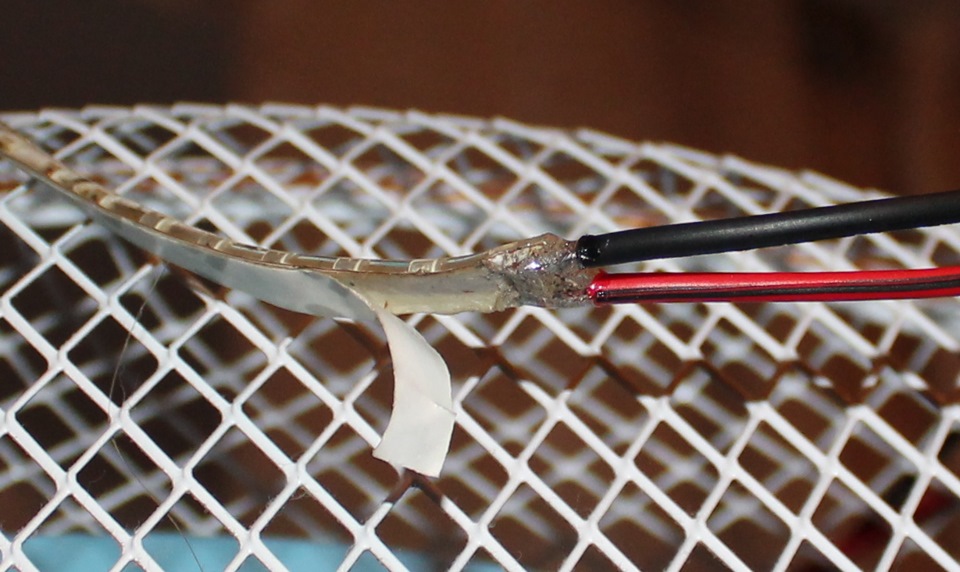

Для начала я дома подготовил мои светоблоки к непосредственной установке, в несколько шагов: сначала напаял проводки к ленте и залил место соединения герметиком — ибо лента изолирована, а вот места пайки открыты для воздействия влаги и прочей лабуды, которой внизу двери навалом.

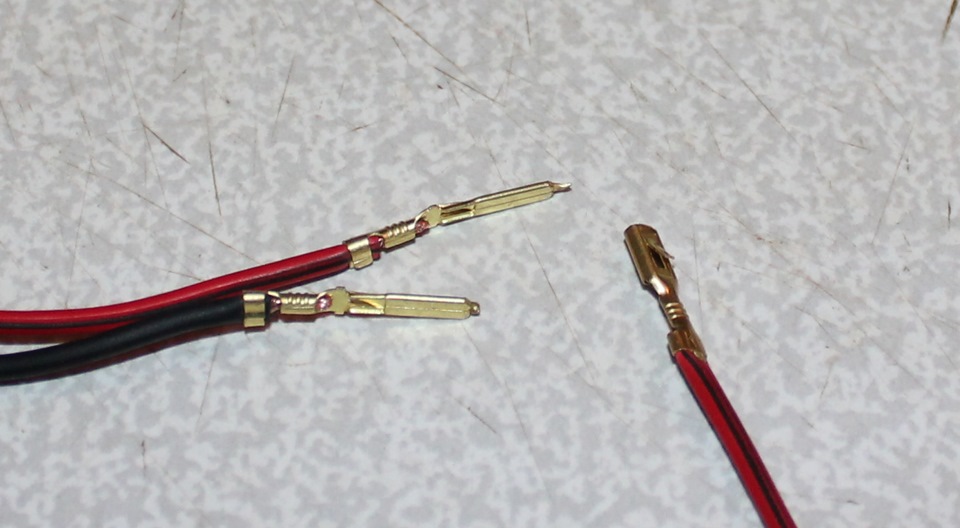

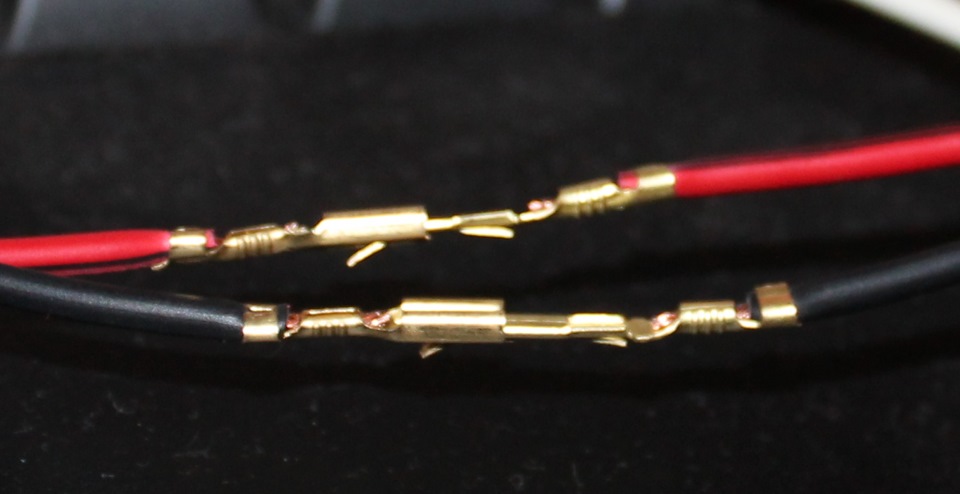

Затем примастерил посреди проводов коннекторы, во-первых, для удобства монтажа, а во-вторых — легко поменять ленту на другой цвет, например)
Бережно взяв свежеспаянные диодосветильники, я помчался в гараж. На небе уверенно расположилась луна:)

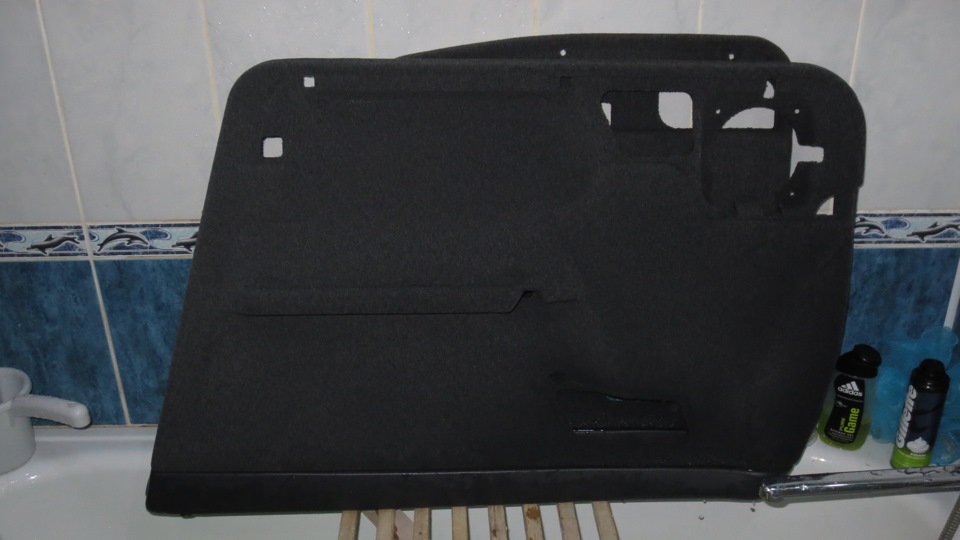

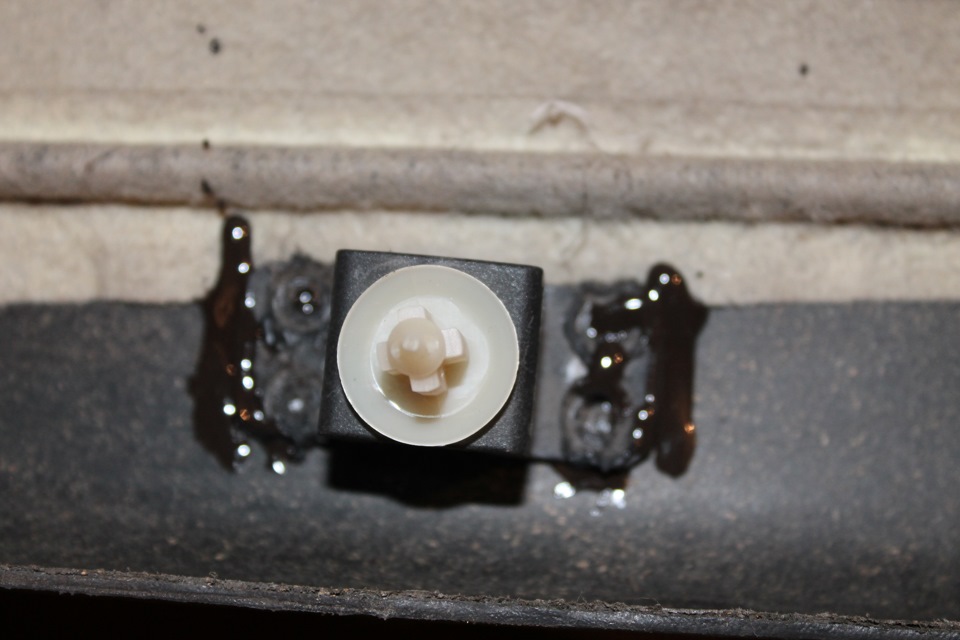

Приехав, первым делом скинул обе обшивки, попутно отломав на пассажирской весь верхний ряд креплений:) Пришлось лепить на супер пупер двухкомпонентый мегаклей:

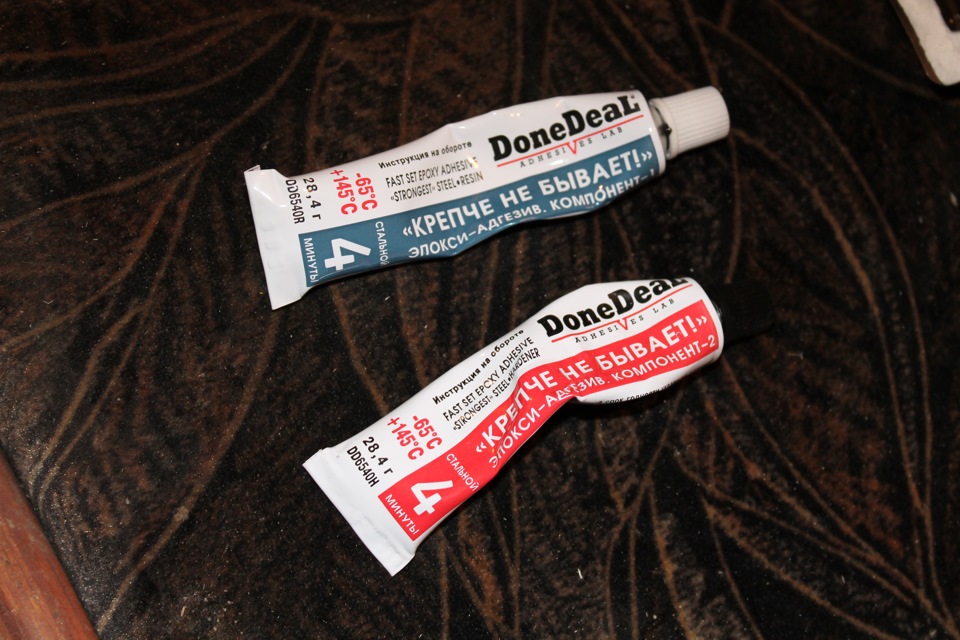

Пока сохнет клей на картах, я припустился наконец ставить свои светильники. Подключил следующим образом: минус — на провод концевика (при открытии двери он замыкается на кузов), плюс — на постоянный плюс (протянул с прикуривателя под панелью).
Сколько проклятий добрых слов я произнес в адрес конструкторов Автоваза, пытаясь пропихнуть провода от ленты из двери через резиновую гофру в кузов! Зато теперь могу дать бесплатный совет, может, облегчит кому жизнь: чтобы попытки увенчались успехом (особенно если и так уже набито много проводов), надо окунуть провод в смазку (например, литол) и без резких движений продвигаться к победе:)

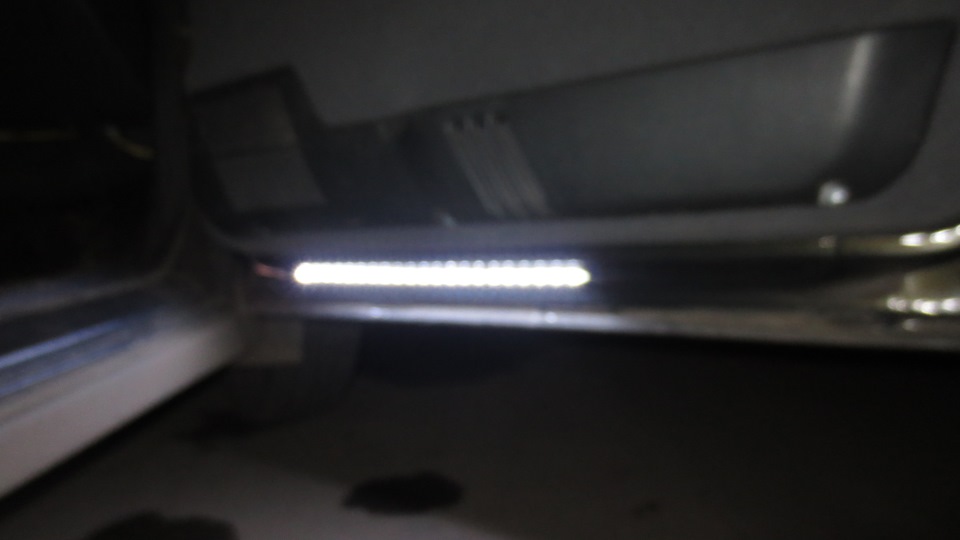

Тадаам! Все получилось, залезло и вставилось:) Ленту я решил разместить на нижней части двери (там есть горизонтальная плоскость шириной около сантиметра, как раз), провода под обшивку и в дверь. Лента шла уже на самоклеящейся основе, однако на всякий края посадил на тот же прозрачный герметик.
Ну и как обычно теряя тапки и капая слюной, я побежал накидывать клемму на аккум и наконец-то наслаждатья проделанной работой. А получилось неплохо, я вам скажу:
Подсветка дверей ВАЗ 2110 своими руками — пошаговая инструкция
Чтобы сделать подсветку дверей ВАЗ 2110 вам потребуется:
Подсветка дверей ВАЗ 2110 своими руками — пошаговая инструкция
1. Снимите пластиковую декоративную накладку.
3. Далее необходимо срезать резиновый чехол защиты, он больше не понадобится.
4. В случае отключения питания или открытия одной из дверей, на панели приборов будет загораться индикатор. Когда на одном из контактов лампочки не будет «плюса» масса концевика одной двери будет контачить с остальными концевиками. Эта проблема будет решаться при помощи концевика.
5. На каждую дверь необходимо провести два провода — «плюс» и «минус».
6. Затем завести «+» к блоку предохранителей и запитайтесь от контакта Ш4-14, из которого идет бело-красный провод.
7. Далее необходимо подключить кнопку. Прежде чем это будет сделано, найдите для нее место и проделайте отверстие необходимой величины.
8. Подключите «+» к кнопке. В принципе можно сделать подсветку дверей ВАЗ и без кнопки. Однако, на мой взгляд, так будет правильнее и удобнее, т. к. в случае необходимости подсветку можно будет выключить, к примеру во время уборки или ремонта машины.
9. Последним шагом будет подключение массы каждого светильника к концевикам.
Проверьте, все ли работает. Подсветка дверей ВАЗ 2110 своими руками — готова, теперь когда дверь автомобиля будет открываться — светильник будет загораться, соответственно когда дверь будет закрыта он погаснет.
Подсветка салона и дверей. Часть 2. Подключение подсветки дверей
И снова всем привет. В выходные выдаласть отличная нормальная погода. Вот и решил я наконец подключить подсветку дверей. Итак, как обычно начну с входных данных.
Материалы:
Ленты из предыдущей записи
Клеммы мама и папа (если не любите скрутки)
Колодки 2-контактные (если не любите скрутки)
Изолента
Термоусадка (если не любите скрутки и изоленту)))
Провод для + (какой нибудь красный) метров 10-12
Провод для — (какой нибудь синий) метра 2
Пластиковые хомуты (если не любите болтающиеся провода)
Пред на 7.5А на всякий случай 😉
Инструмент:
Пасатижи (или инструмент для обжимки клемм (если не любите скрутки)
Кусок проволки
Зажигалка (для термоусадки)
Уайт-спирит (обезжирить, чтоб лучше лента клеилась)
Ну что. Поехали.
1. Снимаем карты всех дверей

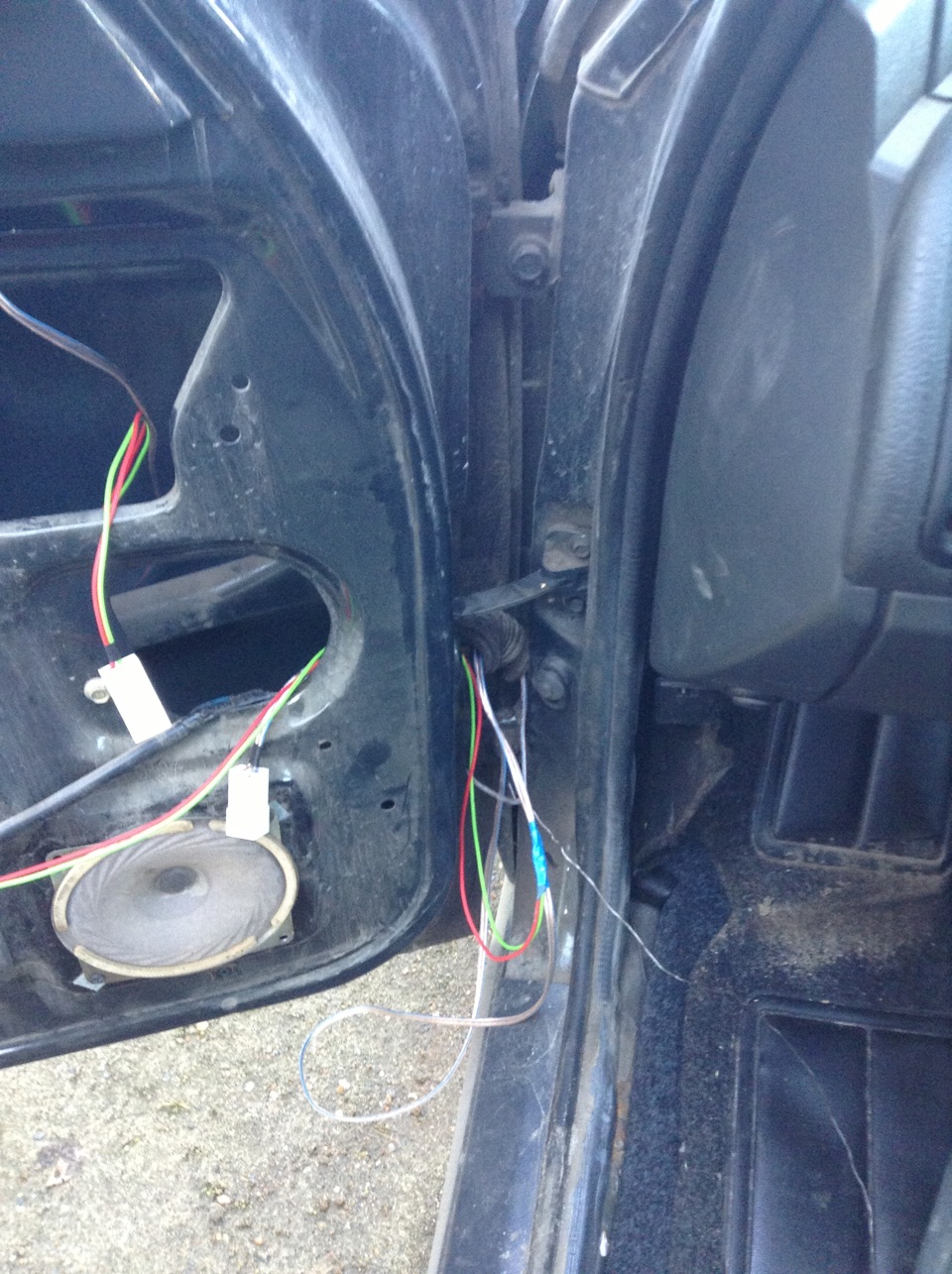

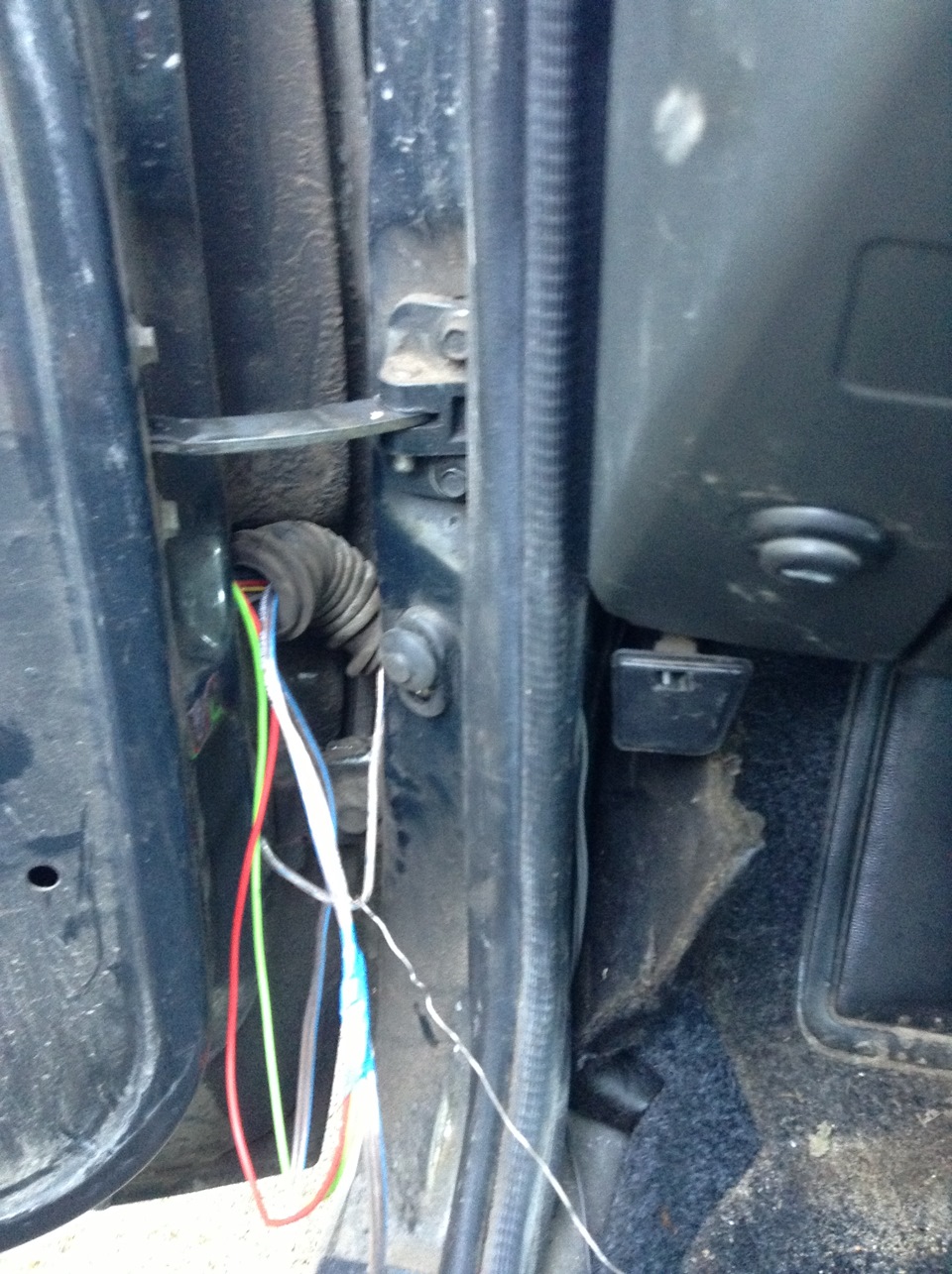

2. Протаскиваем плюсовой и минусовой провод через гофру каждой двери. Я делал это так. Сначала вынимаем гофру из двери и стойки двери. Протаскиваем провода в дырку. Затем проталкиваем проволку через гофру, зажимаем ей провода и тянем через гофру, потом пропихиваем через дырку в стойке(можно проволкой или так если повезет). Заодно сразу протянул провода для подогрева зеркал.
3. Затем тянем + провод вперед. С левой стороны я тянул до монтажного блока, а с правой до магнитолы, т.к. мне не хватило. Но можете протащить и до монтажного блока. С передней дверью вроде понятно где вести, а чтоб от задних дверей пришлось снять пластиковые обшивки порогов.
Итак имеем протянутые плюсовые провода. Что делаем с минусовыми.
4. Минусовые провода цепляем к концевикам двери. Откручиваем концевик, дальше толкаем провод в направлении дырки и крчком из проволки достаем его из дырки и прикручиваем. Ставим концевик назад. Для задних дверей чуть посложнее. Там чтоб снять обшивку стойки, пришлось бы откручивать ремень безопасности, поэтому я просто отогнул ошивку и вставил отвертку обратным концом.

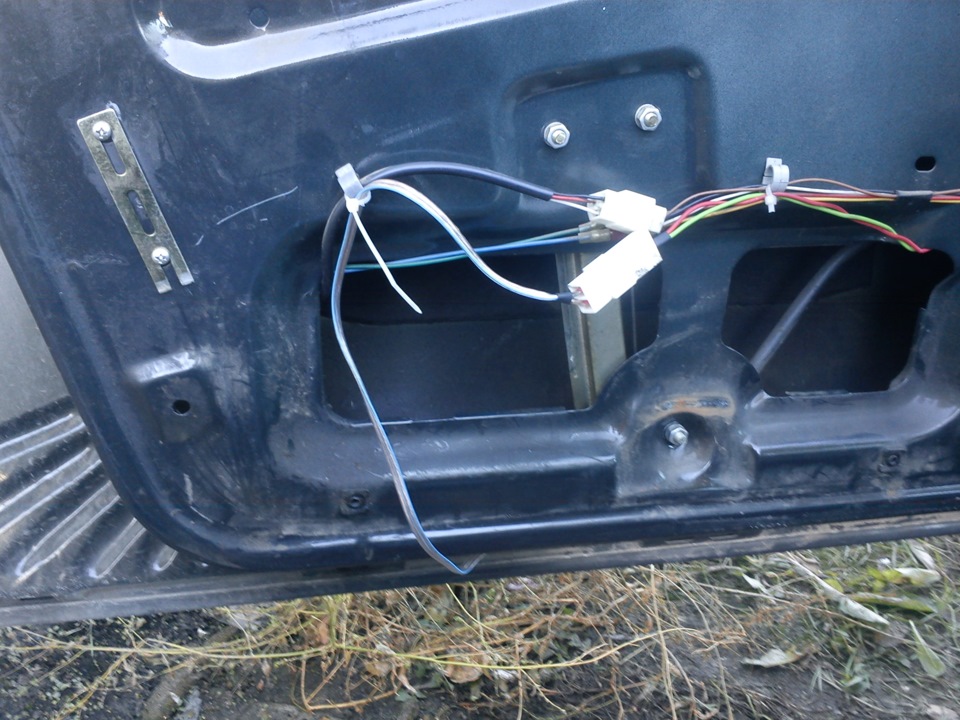

5. Далее подсоединяем колодки к проводам в дверях. Одеваем термоусадку на 2 провода, затем на каждый поотдельности. Цепляем к проводам клеммы, греем термоусадку на них, затем пихаем их в колодки(соблюдаем полярность), и в конце греем у колодки термоусадку которая была одета первой на оба провода. И в конце фиксируем колодку в двери пластиковым хомутом.

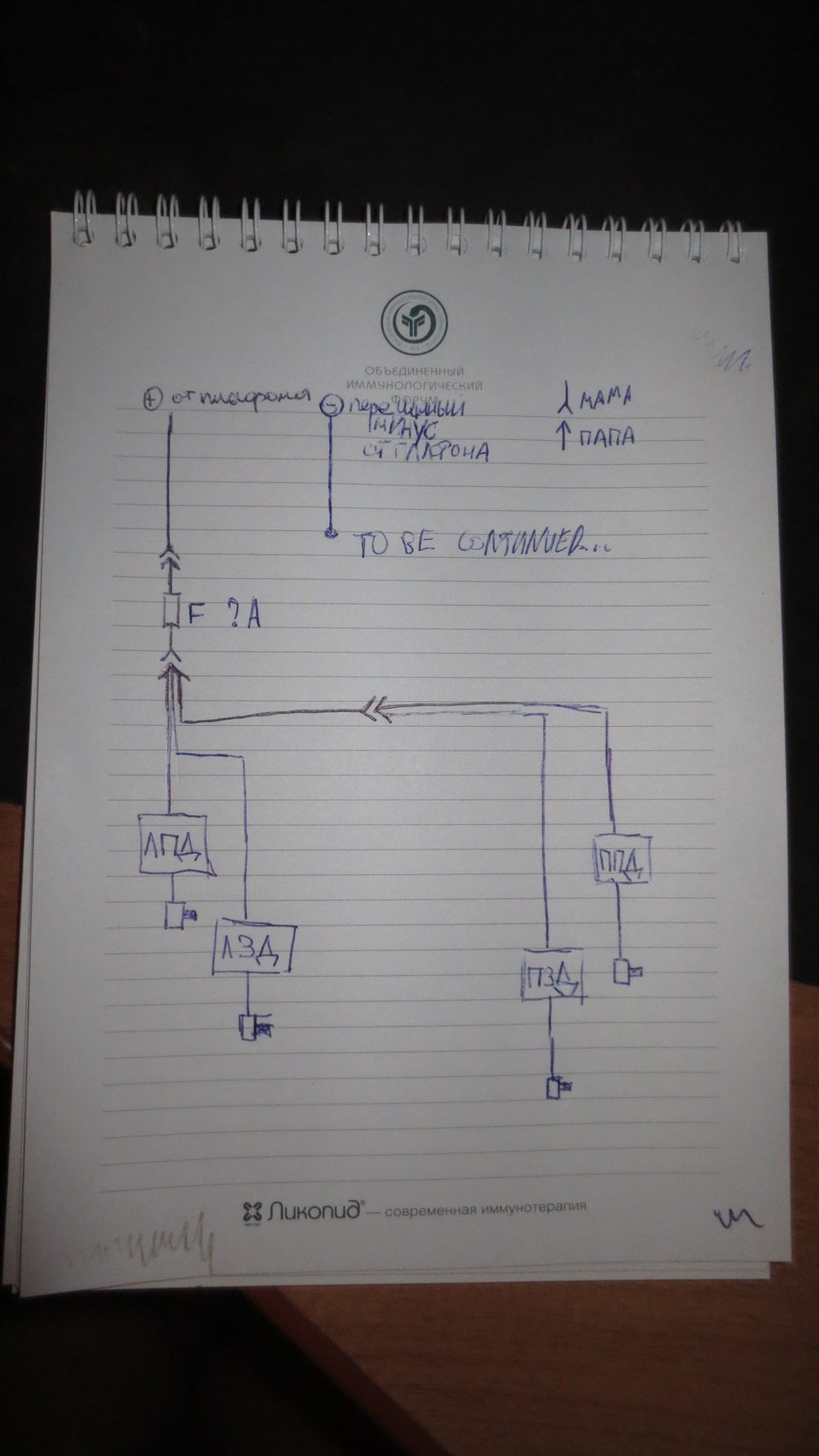

6. Теперь собсна подключение. Вот моя схемка. В ней есть 1 косяк, пока не знаю как исправить. Он заключается в том, что загоряются все двери, когда открыта хотя бы одна. Этого не видно ни снаружи, ни изнутри, но это факт. Слышал что диоды надо поставить куда то. Но я не разбираюсь в этом. Если знаете — напишите в комментах пожалуйста)

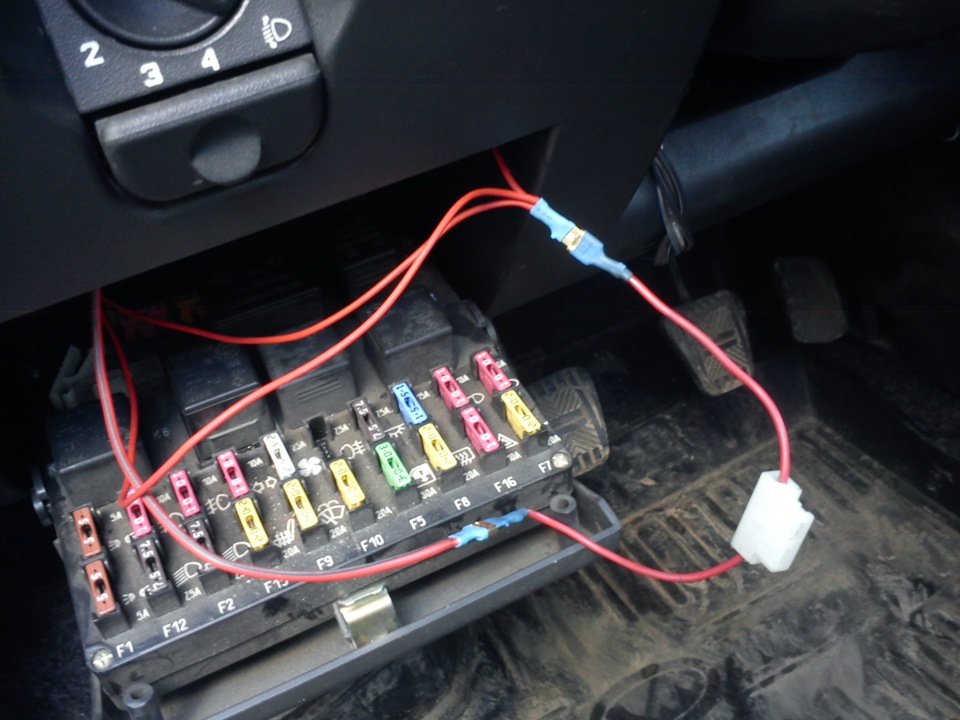

Скидываем клемму с аккума. Нам понадобится [+] от плафона (вроде красно-белый провод). В него я врезался когда делал шумку крыши. Заодно можете сразу протянуть переменный [-] от плафона (вроде черно-белый провод) (загорается когда, открыта любая дверь), он пригодится для будующей подсветки ног. Тянем [+] до монтажного блока, дальше я поставил предохранитель (пока не знаю на сколько ампер лучше, стоит 7.5), без него в случае чего сгорит F7 в монтажном блоке, проверено).
После нашего предохранителя уже можно подключать плюсы от дверей. В моем случае с левой стороны я подключил в монтажном блоке, а с правой стороны — за магнитолой. Не забываем все клеммы замотать изолентой 🙂 Одеваем клемму на аккум.
7. Ну и самое сладкое. Берем наши светодиодные ленты. Клеем на дверь снизу. И подключаем. Вуаля.
Прячем провода в дверь и ставим карты на место. У меня вся это фигня растянулась на 2 дня, поэтому я намыл карты вечерком)

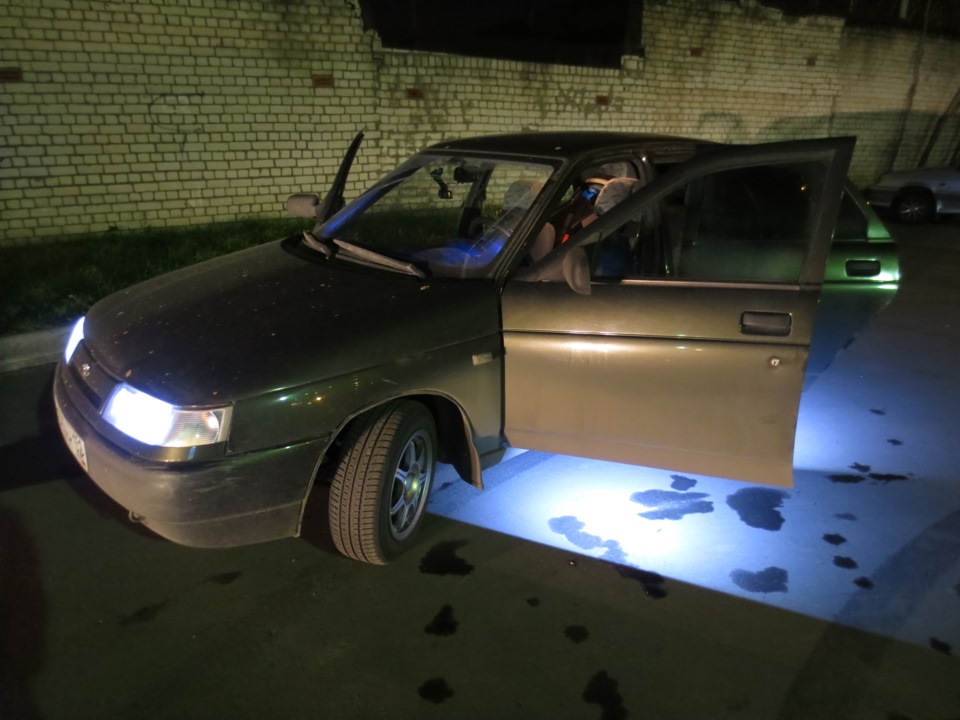

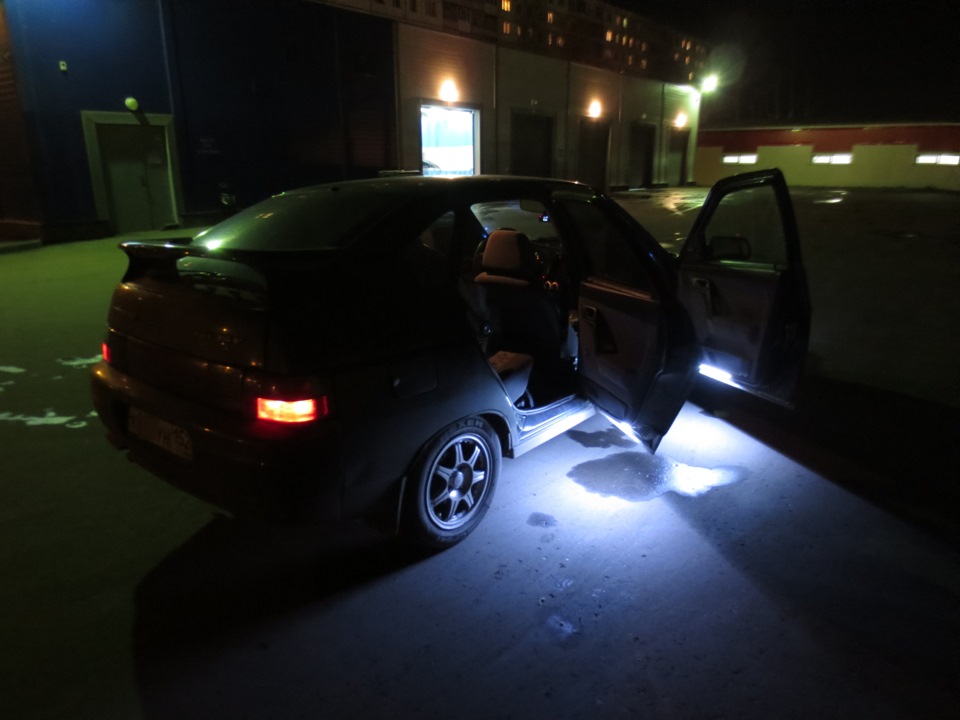

Ну и результат. ТАДАААММ…
Ах да. Мой витёк сдох. Теперь езжу в тишине (относительной =)). Масло через 500км менять, резина все еще летняя.
Да еще заметил что печка не фига не греет, если жару дать то в салоне тосолом воняет. Машина медленно греется, а когда едешь быстро, то остывает до 30-40 градусов.
Похоже термостат и раиатор печки под замену? А то зимой околею.
Где стока бабла то взять(
Надеюсь этот пост станет самым облайканым 🙂 На драйве любят всякие светилки))
Подсветка дверей ВАЗ 2110 своими руками — пошаговая инструкция
Чтобы сделать подсветку дверей ВАЗ 2110 вам потребуется:
Подсветка дверей ВАЗ 2110 своими руками — пошаговая инструкция
1. Снимите пластиковую декоративную накладку.
3. Далее необходимо срезать резиновый чехол защиты, он больше не понадобится.
4. В случае отключения питания или открытия одной из дверей, на панели приборов будет загораться индикатор. Когда на одном из контактов лампочки не будет «плюса» масса концевика одной двери будет контачить с остальными концевиками. Эта проблема будет решаться при помощи концевика.
5. На каждую дверь необходимо провести два провода — «плюс» и «минус».
6. Затем завести «+» к блоку предохранителей и запитайтесь от контакта Ш4-14, из которого идет бело-красный провод.
7. Далее необходимо подключить кнопку. Прежде чем это будет сделано, найдите для нее место и проделайте отверстие необходимой величины.
8. Подключите «+» к кнопке. В принципе можно сделать подсветку дверей ВАЗ и без кнопки. Однако, на мой взгляд, так будет правильнее и удобнее, т. к. в случае необходимости подсветку можно будет выключить, к примеру во время уборки или ремонта машины.
9. Последним шагом будет подключение массы каждого светильника к концевикам.
Проверьте, все ли работает. Подсветка дверей ВАЗ 2110 своими руками — готова, теперь когда дверь автомобиля будет открываться — светильник будет загораться, соответственно когда дверь будет закрыта он погаснет.
