Подсветка в двери ☀
Всем привет, за последние три месяца было сделано несколько доработок, а написать о них всё некогда.
Первая не дорогая и полезная вещь, это подсветка в двери вместо катафот.

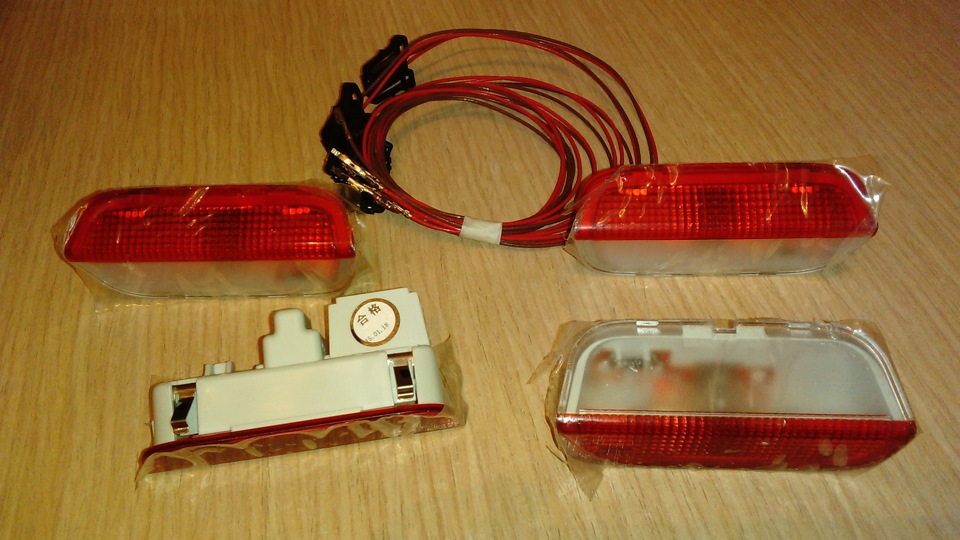

Комплект фонариков и проводка на все четыре двери была заказана на Али, пришло всё довольно быстро.
Про установку писать особо нечего, в сети много мануалов.
Первым делом снимаем дверные обшивки.
Устанавливаем фонарики вместо катафот
Подключаем проводку, нужно вставить пару пинов в разъем блока двери.
Так делаем с каждой дверью, после чего лезем Васей в 42-й блок и кодируем

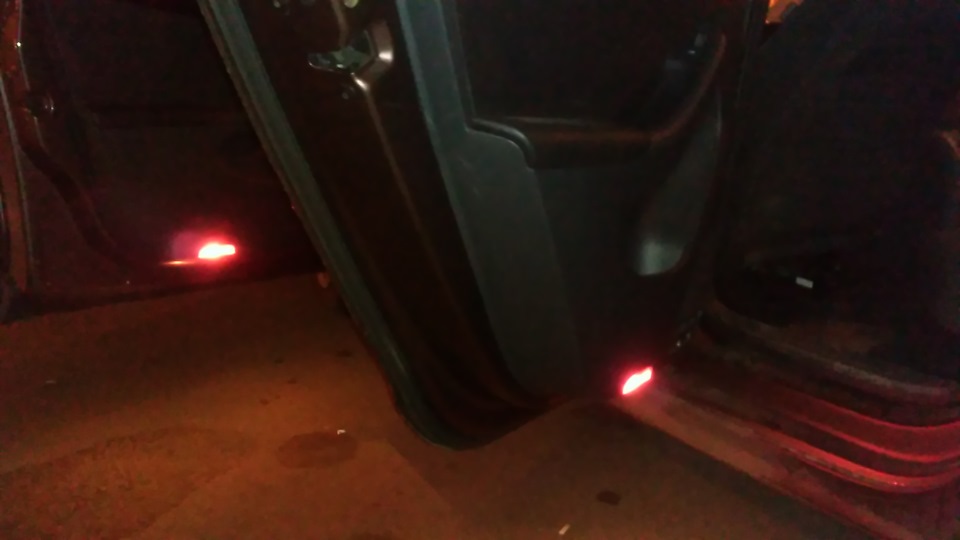

После чего подсветка загорается)
Пока установлены обычные лампы накала, потом заменю на диоды)
Установка оригинальной подсветки в двери Jetta 6
Хоть и Хайлайн, а подсветки в дверях не было(((
Решим это вопрос сами))))
Для установки нужно:
1) 1K0 947 411 A — 4 шт фонарики
2) 1J0 971 972 — 4 шт разъемы
3) N 90764701 — 4 шт (пины в передние блоки)
4) N 10335807 — 12 шт (пины в задние блоки дверей и в разъемы плафонов)
5) Провод медный сечением 0,35 — 0,5 мм2 — 5м
6) 7L6 868 243 — пару шт. (клипсы, если сломаются).
7) Изолента тряпичная VAG
1)ковырялка, клин, шпатель
2)TORX T20 болт снизу двери
3)TORX T25-30 — 3 болта в дверях
4)VCDS
Набор собран, далее пинуем провода, обматываем оригинальной изолентой и вставляем любимые светодиодные лампочки NAO с контроллером!
Далее добираемся до дверных карт! Снимаем декор и добираемся до болтов! их по 4 штуки в каждой карте!
Далее клином отковыриваем с усилием расту с защелок-клипс 7L6 868 243 !
Укладываем проводку и подключаем перед:

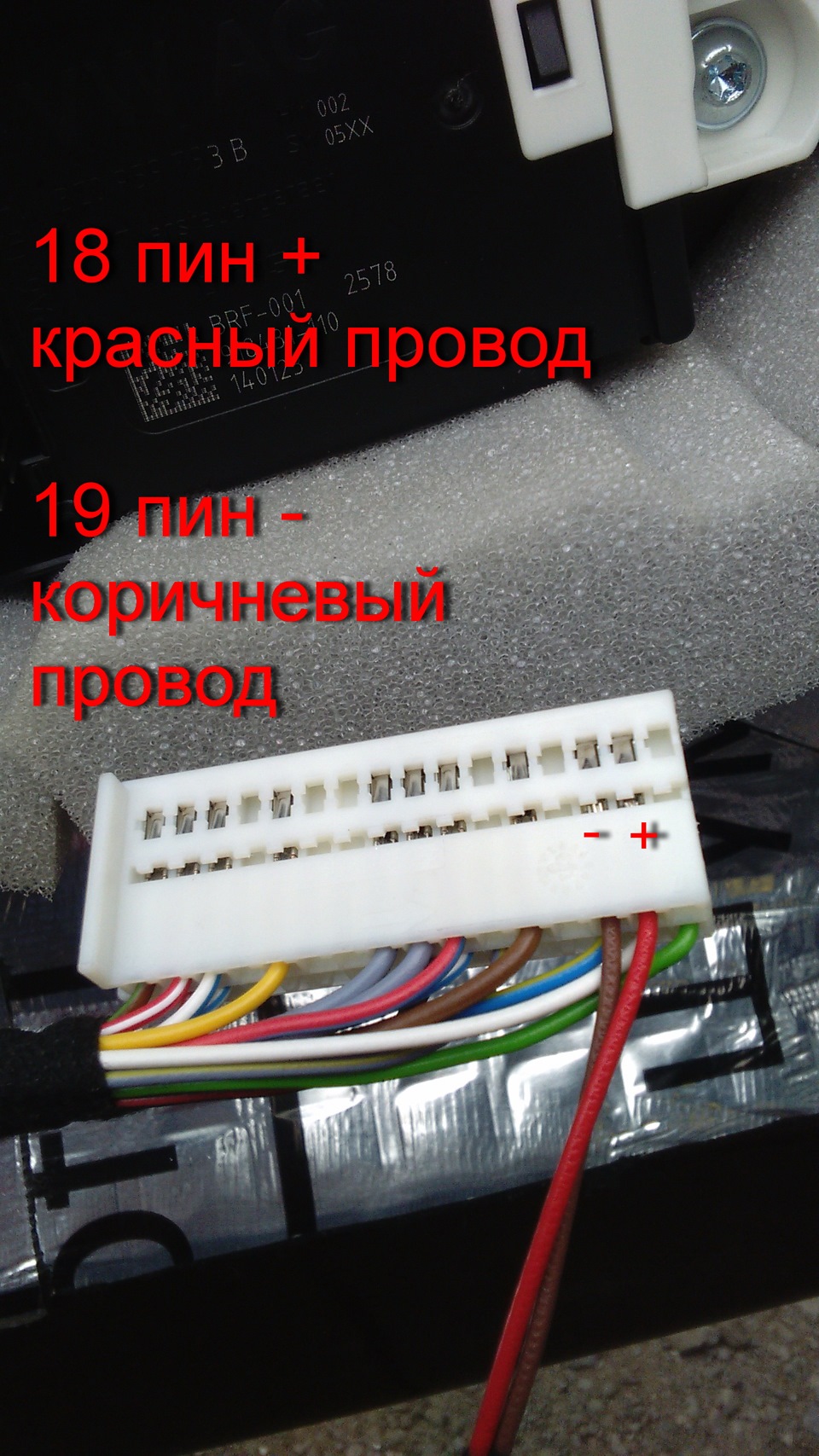

+ это 18 пин широкого разъема дверного блока
— это 19 пин широкого разъема дверного блока
Далее подключаем задние двери:
+ это 14 пин
— это 4 пин
Подключили, собрали все красиво обратно и начинаем кодить VCDS!
Заходим в водительский блок, ставим галку, потом через водительский в задний левый субблок — тоже ставим галку, затем в пассажирский блок, ставим галку и через пассажирский в задний левый субблок и ставим галку, что предупредительная подсветка дверей установлена.

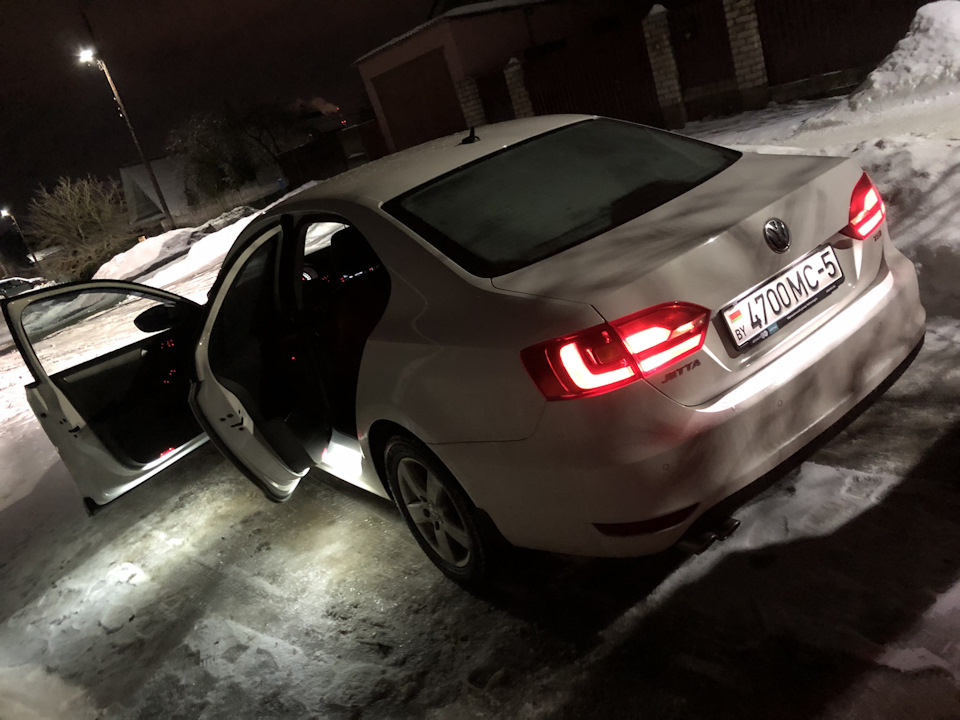

Выгоняем на улицу и радуемся результату))
Запчасти
Volkswagen Jetta 2015, двигатель бензиновый 1.4 л., 1 л. с., передний привод, роботизированная коробка передач — аксессуары
Машины в продаже
Volkswagen Jetta, 2013
Volkswagen Jetta, 2014
Volkswagen Jetta, 2017
Volkswagen Jetta, 2014
Комментарии 71
Здравствуйте, думаю установить такую же подсветку, подскажите ори фонарики идут с лампочками или без.Сегодня смотрел на Автодоке цена за один фонарик 1300р, круглая сумма получается за комплект.
Доброго! Без лампочек, просто плафоны
Извините что снова вас беспокою, нашел на Авито б.у фонарики оригинальные от Пассата б7, подойдут ли они к нам, номерки фонариков вроде такие же как у вас
Добрый день, существует ли возможность их установки по «колхозному», без кодировки?
Доброго! Думаю не стоит, тем более существует штатная возможность подключения и активации
Вот в этом то и проблемма. Во первых у меня нет возможности самому активировать, нет ни программы и кабеля и немного страшновато самому лезть в компьютер. Во вторых я живу в Израиле и проблемма в том что тут все работают по шаблону, нет умельцев способных помочь. Как только слышат о компе в машине сразу откресщиваются (вернее отшестиконечнтваются). А у официалов… дешевле будет машину на пароме привезти в Россию… Нашел у одного автолюбителя как подключить по колхозному задние. + от стеклоподемников, — от замка двери. И он показывает какие по цвету провода взять от замка. На передние не знаю какие по цвету от замка (они другого цвета чем задние). Вот ищу знатоков. Хочется очень… И, таки, по дешевле.
охх, сложная ситуация!
Во-первых опасно пускать плюсовой провод в двери, во-вторых если минусовой провод через концевик двери пустить (а именно минусом и управляется концевик), то это тоже опасно (концевик двери — тоненькая медная пластиночка, которая дает сигнал об открытой/закрытой двери, а мы на нее пустим лампочку 5 ватт, непонятно к чему приведет… или оплавлению всего и КЗ) плюс ко всему непонятно какие паразитные токи данная кострукция будет нести на блоки электроники самого авто! Это же не отечественный автопром, тут все на микроконтроллерах с прошивками!
Я бы не советовал вовсе! себе дороже будет!
А чего бояться компов, для работы с Фольксваген? Там все просто и отчетов полно!
А вы с алиэкспресс заказываете товары?
Там за 18$ можно адекватный кабель прикупить! им можно делать абсолютно все в авто! потом баксов за 15-20 комплект проводки с фонариками в двери (оригинальной для китайского рынка) и получится безопасно, по-заводскому и бюджетно!
Не знаю чего боятся, наверное ответственности. Читать тоже не особо любят. Все по стандартам и шаблонам. Можно у официалов но ОЧЕНЬ дорого (родные противотуманки по всем правилам предложили сделать за в пересчете на рубли за 130000 р).
Нужно самому пробовать! там все просто!
охх, сложная ситуация!
Во-первых опасно пускать плюсовой провод в двери, во-вторых если минусовой провод через концевик двери пустить (а именно минусом и управляется концевик), то это тоже опасно (концевик двери — тоненькая медная пластиночка, которая дает сигнал об открытой/закрытой двери, а мы на нее пустим лампочку 5 ватт, непонятно к чему приведет… или оплавлению всего и КЗ) плюс ко всему непонятно какие паразитные токи данная кострукция будет нести на блоки электроники самого авто! Это же не отечественный автопром, тут все на микроконтроллерах с прошивками!
Я бы не советовал вовсе! себе дороже будет!
А чего бояться компов, для работы с Фольксваген? Там все просто и отчетов полно!
А вы с алиэкспресс заказываете товары?
Там за 18$ можно адекватный кабель прикупить! им можно делать абсолютно все в авто! потом баксов за 15-20 комплект проводки с фонариками в двери (оригинальной для китайского рынка) и получится безопасно, по-заводскому и бюджетно!
Подсветка ног в дверях
Решил написать подробный отчет, как самостоятельно установить подсветку в дверях в Jetta 6 (для чайника).
Спасибо клубному форму джетта-клуб, спасибо драйву, спасибо людям, которые отвечали на мои вопросы!
Не легко, но нашел практически все, что меня интересовало.
1. Что необходимо для установки.
— Набор отверток, а именно TORX T20 — 1 болт снизу двери (около катафота), T30 — 3 болта в дверях;
— Автомобильный набор для пластика (чтобы снять карты дверей и всего того, что мешает добраться до шлейфа, куда нужно затолкать наши пины);
— VAG-COM 12.12 (для активации подсветки);
2. Варварски снимаем карты (обшивку) дверей.
Варварски, т.к. иначе это никак не назвать. Смотрел видео ролик, как правильно снять обшивку дверей, там у парня они словно сами слетели при небольшом усилии на себя и вверх.
Возможно в америке, как-то по другому их крепят, но думаю вряд ли.
В наших джеттах это не прокатит. Нужно тянуть со всех сил и рывками и с постоянным усилием, в общем как не тяните — ничего не выйдет))
Я засовывал с доступного нижнего края две пластиковые вилки и тянул их на себя.
Желательно сначала вытянуть одну клипсу, после чего просунуть в щель пальцы и постепенно по кругу оттягивать на себя остальные.
Одну единственную дверь (правую заднюю) удалось снять нормально. На моей джетте задние снимались тяжелее передних. Если просунули пальцы, не бойтесь тянуть, главное на себя, не вниз, не вверх и желательно в районе где установлена клипса. Когда снимите первую обшивку, остальные снять будет немного проще.
Где находятся болты задних дверей:
Клипсы оставшиеся в двери, аккуратно вытяните поддев пластиковой вилкой (из набора) под клипсу.
Они должны быть в таком состоянии (вытянутом, как выше на картинке) и должны находится на картах дверей. Если клипсы застряли в дверях, аккуратно снимите и вставьте в карты дверей на свои места.
Возможно я выбрал не самый правильный путь для снятия обшивки, но никто толком не рассказал, как правильно их вытянуть, везде пишут про усилия. Поправьте если я не прав.
Хромированную накладку задних дверей снимать с противоположной стороны от сетки динамика, чтобы не сломать ее. Не поддевайте под сетку ничего (оно закреплено отдельно от накладки), иначе есть шанс сломать ее.

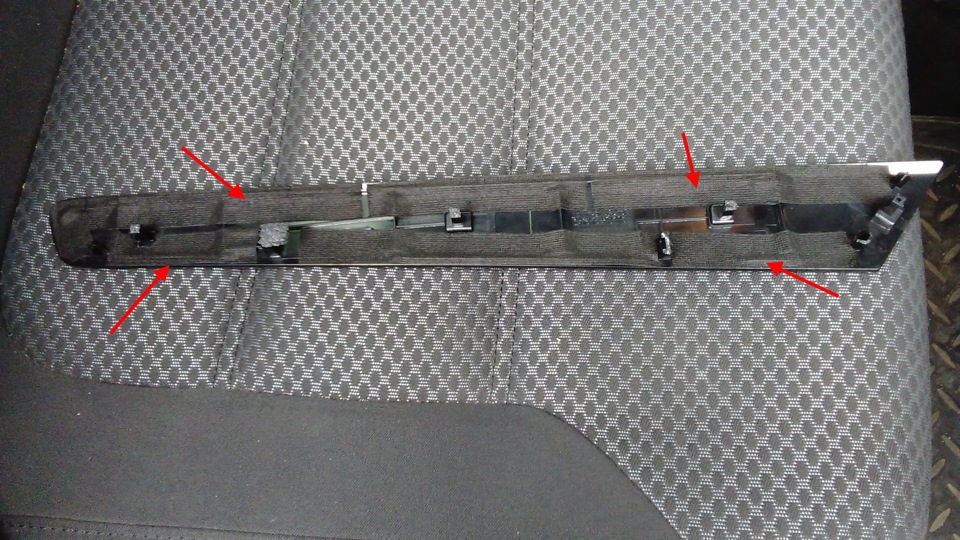

Поддевал сначала там где стрелки (снималось легко):
Все остальное в дверях снимается поддеванием сбоку пластиковым инструментом, чтобы не повредить обшивку. На видео все предельно понятно, как снять приборы и пластик, для того чтобы открутить болты.
Как только вытяните все клипсы из двери, обшивка будет у вас в руках, тяните немного вверх и на себя, но не сильно, чтобы окончательно ее отсоединить от двери.
Нужно будет отсоединить все провода и дверной замок от внутренней ручки.
На фотке водительская дверь.
На пассажирских дверях соединений будет меньше.
3. Вот и добрались мы до шлейфа с блоком управления.
Рекомендовано отсоединить на время работы + от АКБ.
Сначала зажимаете 1, потом 2 тяните вверх.
Нужно будет вытянуть из него шлейф с пинами, для того чтобы засунуть свои. Поддеваете тонкой отверткой в месте где мелкие защелки и вытягиваете шлейф с пинами из корпуса.
Подключаем провода (только для передних дверей):
На пластике отмечен порядок нумерации пинов. Разобраться будет не сложно.
Перед тем, как засовывать пин, посмотрите как установлены заводские. И нужно засунуть так же. Иначе можно приобрести много гемора. Мне к счастью попались по стандарту для передних дверей и по стандарту для задних дверей (задние пины немного жирнее).
Шлейф задних дверей отличается от передних:
После того как все наши пины на своем месте, еще раз все проверьте не торопясь и можете смело соединять все снятые шлейфы.
Карты дверей я не крепил к двери пока не убедился, что подсветка на всех дверях работает и не подключал проводку для кнопок.
Кому интересно снимать все разъемы заново и вытягиваться клипсы, если по какой-то причине не заработает подсветка, то пожалуйста!))
Подключаете + к АКБ.
Подключаете VAG-COM к автомобилю, разъем находится под левым коленом водителя, ниже и еще ниже — после предохранителей, нужно хорошо загнуться, чтобы подключить его, при чем делая это на коленях, и втыкая-вытыкая проверять — а все ли контакты встали на место))
Подключаете USB к ноуту (предварительно установив на него VCDS с диска который идет в комплекте, и никак не другой vcds)
После подключения вагкома, включаете ноут, проворачиваете ключ зажигания (машину заводить не обязательно).
Запускаете VCDS в ноуте. Жмете одну единственную активную кнопку OPTIONS.
Там жмете тест, после теста сохраняете его «SAVE». И только после этого будут активны все кнопки программы. Если кнопки неактивны, проверьте каким цветом горит на вагком светодиод. Коннект — зеленым. Если нет коннекта, либо брак, либо VCDS не с диска, возможно еще контакты плохо соединились.
Отключать сначала полностью ноутбук, ключ в замке, и как все погаснет отсоединять провода, т.к. есть небольшая вероятность сжечь мост на ноути или сам вагком.
Установка подсветки дверей Jetta 6 2015 (рестайлинг) — фотоотчет
Всем привет. Решил поделиться отчетом по установке подсветки дверного пространства VW Jetta 6 рестайлинг, так как проблем с дорестайлингом нет. Но обо всем по порядку. Как и многие, доработку своего автомобиля я решил начать с малого, а именно с заказа с Али подсветки дверей и их последующей установки. Комплект подсветки пришел быстро, но я не торопился бежать ставить, так как решил еще заказать комплект съемников пластика и самому аккуратно все поставить. Но не удержался)))) Все таки хотелось уже все поставить. Решил на улице сделать сам. Так как отчетов много и ничего сложного в принципе нет — разобрать, воткнуть, собрать, активировать, радоваться. Начал снимать обшивку пассажирской двери подручными средствами и что то мне подсказало (пятая точка), что лучше это все доверить профессионалам)) В итоге поехал к знакомому в сервис и тут понеслась…
Для установки нам потребуется:
— комплект подсветки дверного пространства (на али этого добра навалом)
— биты TORX 20 и TORX 30 для отвертки
— съемник пластика
— паяльник
— изолента
— прямые руки (!)
Начали мы все это действие с передних дверей. А именно с водительской. Ну тут все просто, отчетов полно (как я думал). Залез в отчеты на драйве и у всех практически все одинаково — снимаем и видос какого то американского парня (в котором он с легкостью все это делает). Ну да ладно, сняли верхнюю накладку двери без проблем, далее блок управления стеклоподъемниками. Открутили 3 болта и встал вопрос, где четвертый? Так как по отчетам я его нигде не нашел (в смысле как к нему подобраться подробно). На фото отмечу места болтов (красные кружки).
Чтобы подобраться к 4 болту, нужно снять окошко в кармане обшивки.
Далее аккуратными немного варварскими движениями отдираем обшивку двери. Будет много хруста и при каждом сердце будет замирать (ну по крайней мере у меня так, так как делали в первый раз, дальше будет проще).
Далее мы все делаем по многочисленным отчетам. Находим шлейф с разъемом и пинами в блоке двери.

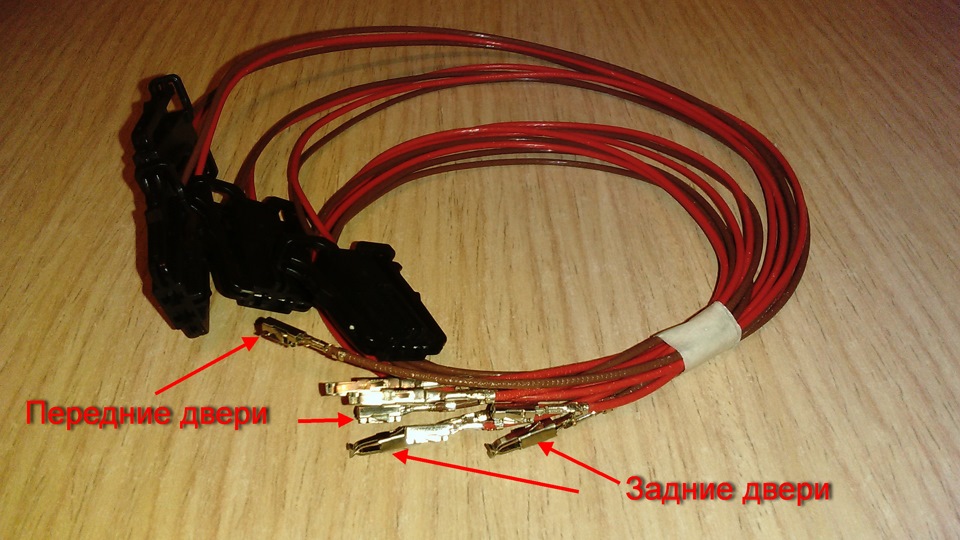

Затем вынимаем его и устанавливаем пины с заказанного комплекта (пины разные).
Подсветка дверей
Всем, привет! Установил подсветку в двери.
Ну, начну из далека… Заказал подсветку в двери… очень давно, но что-то где-то зависла, потом еще раз заказал… В итоге обе пришли одна чуть раньше, другая чуть попозже (уже продана).
Прошу прощения за качество фото (снимал на телефон).
Ну а теперь перейдем к самой установки подсветки, ничего сложного нет, тем более, что много отчетов на Драйве, но может кому-то пригодится…

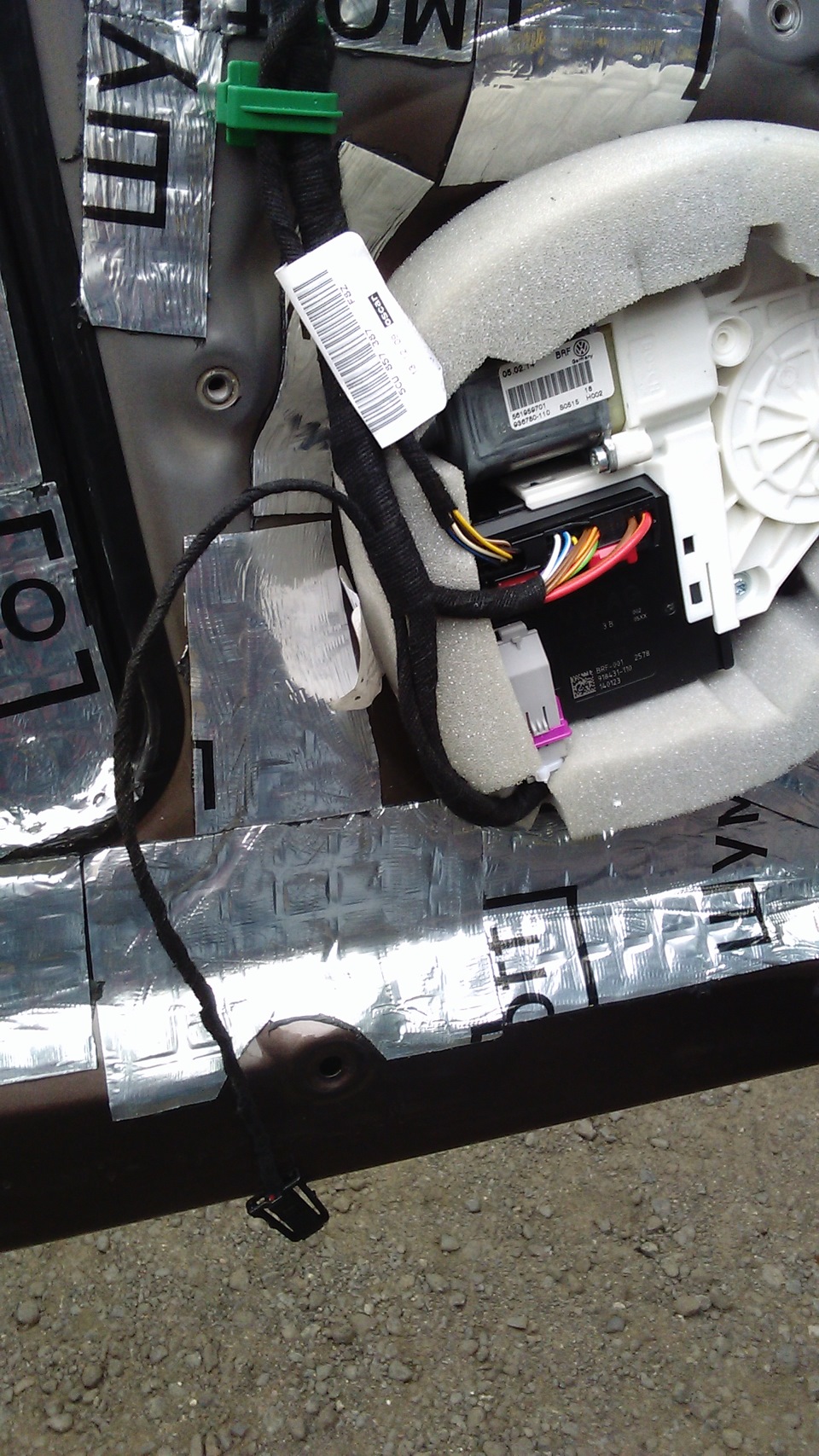

Разбираем двери, здесь останавливаться не буду, т.к. подробно описал эту процедуру, когда делал шумовиброизоляцию дверей (см. БЖ). Обращаем внимание, что пины в проводке к передним и задним дверям разные!

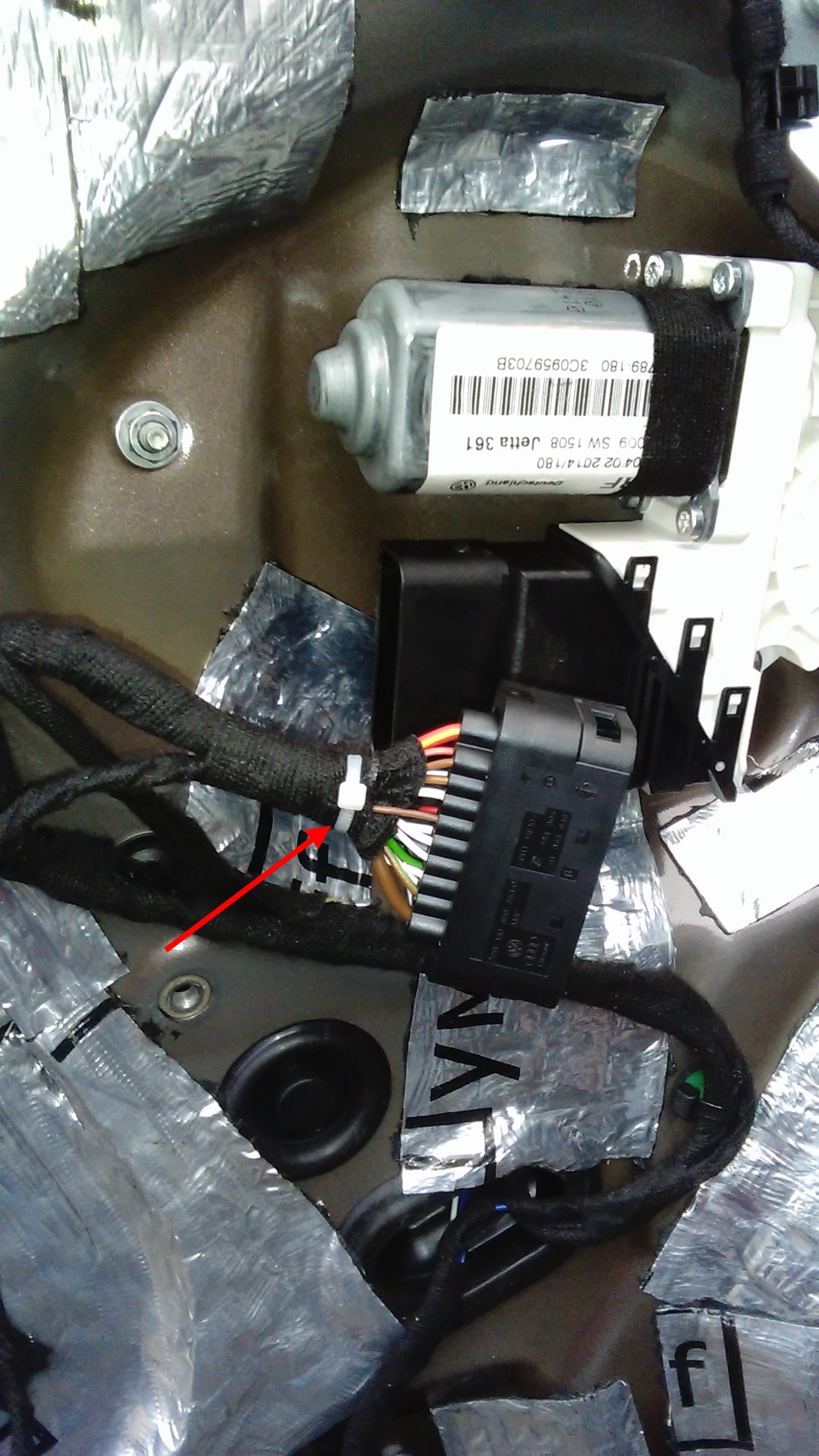

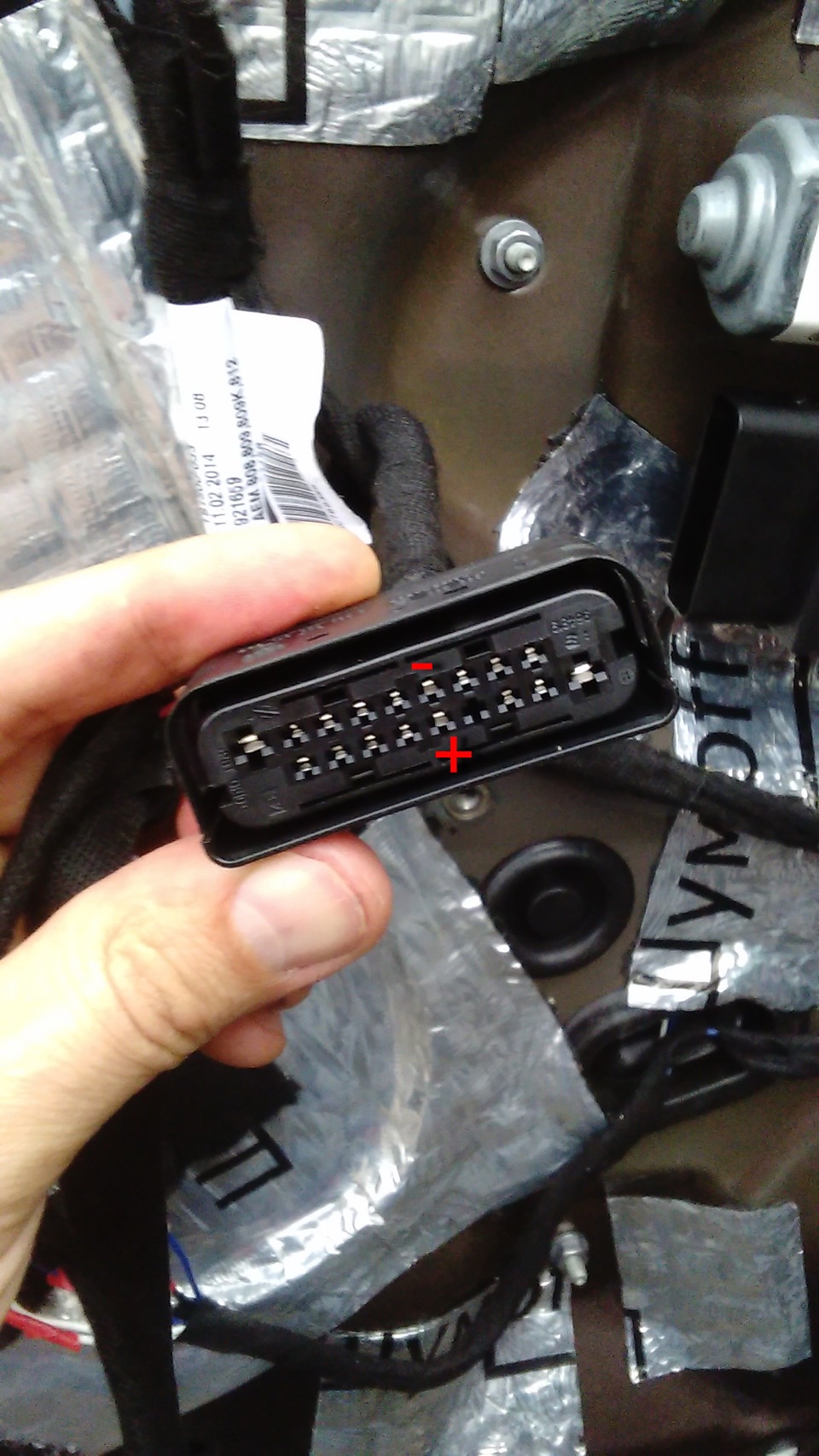

Снимаем контакт и вставляем пины.
Затем всю проводку изолируем и крепим хомутом-стяжкой
Вставляем все на место.
Это были передние двери.
Переходим к задним дверям.

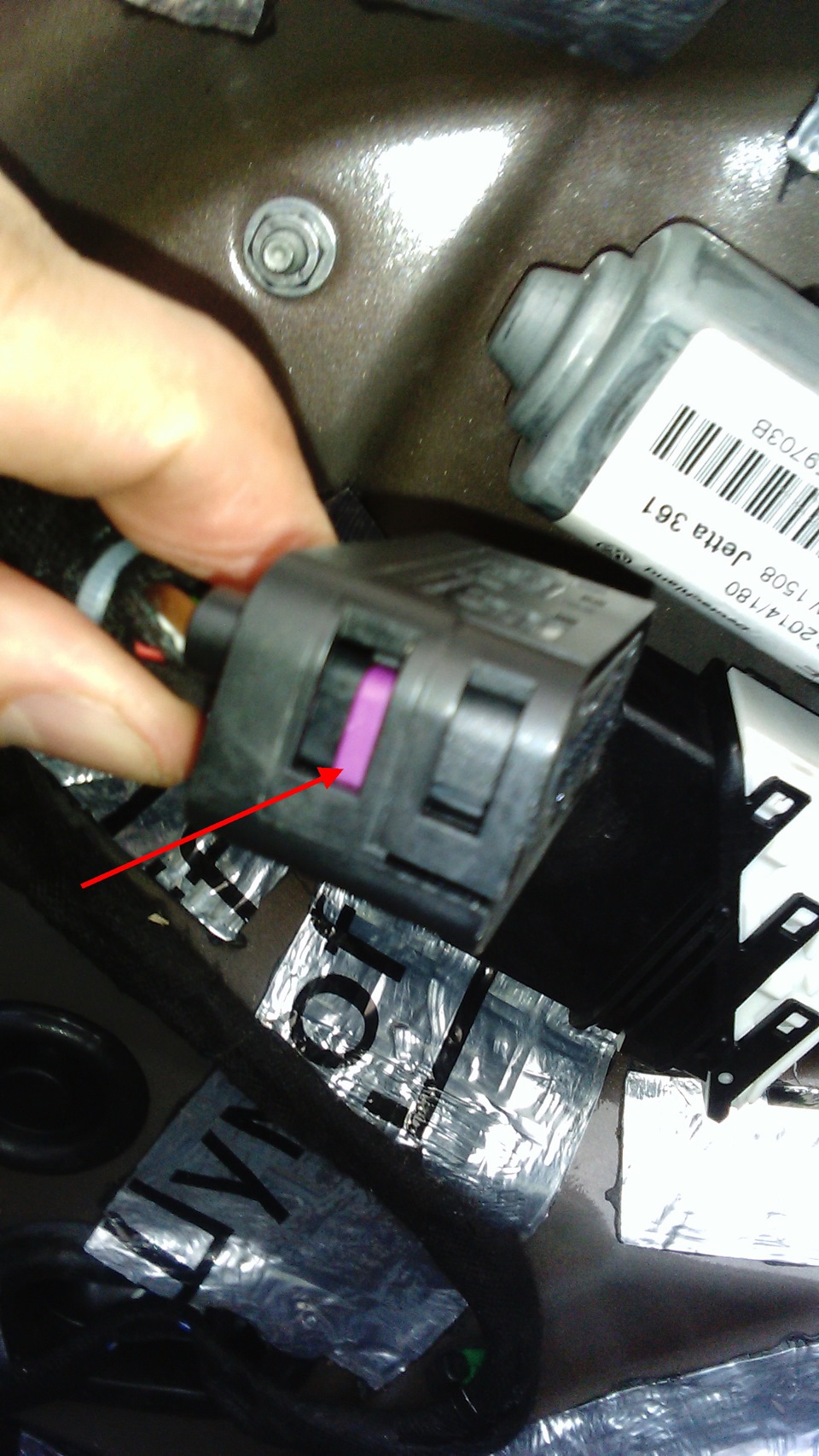

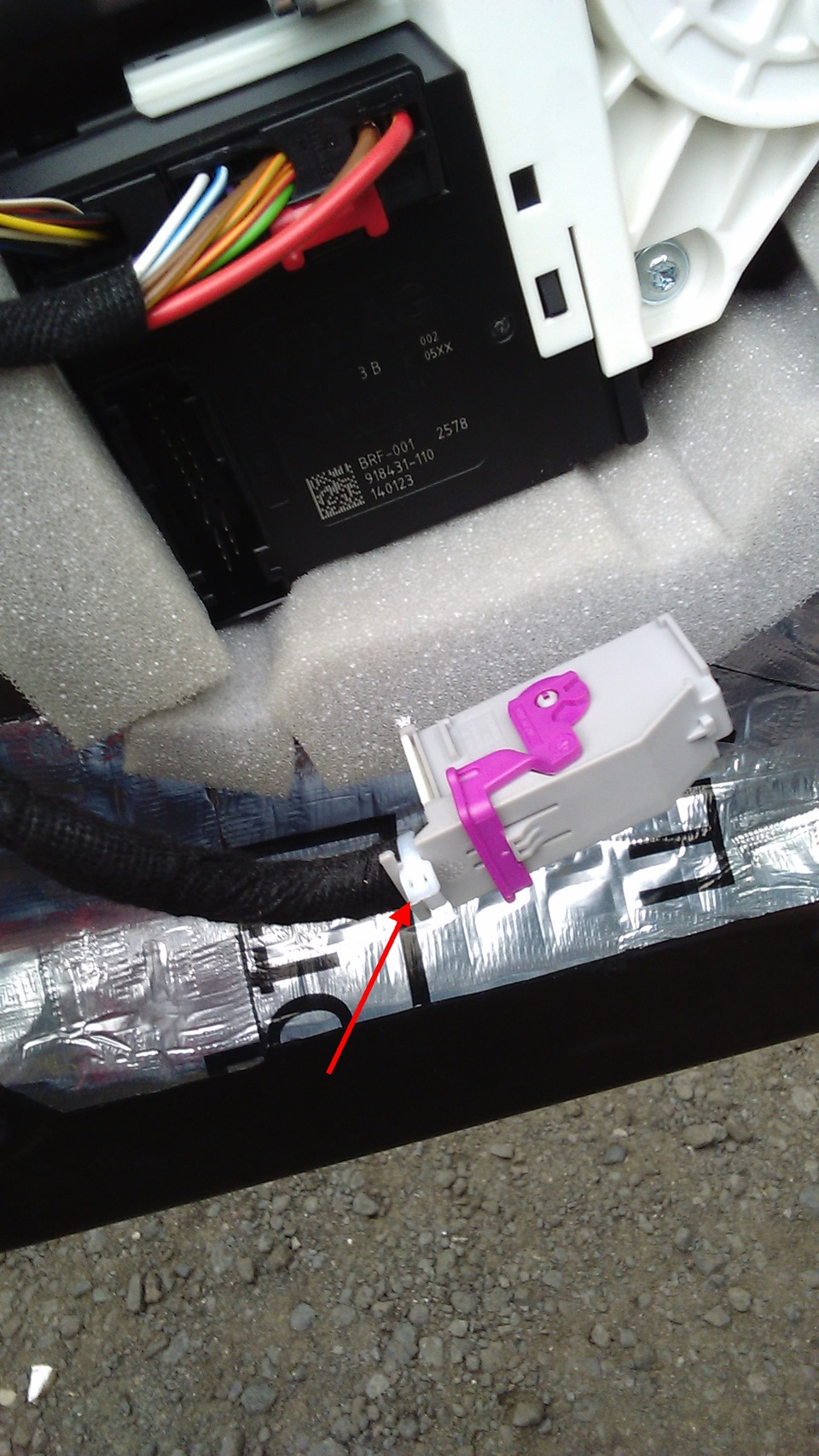

Здесь другая колодка, и чтобы вставить пины необходимо отодвинуть сиреневую колодку, и, только после этого, вставляем пины.
Затем также всю проводку изолируем и крепим хомутом-стяжкой
Вставляем все на место.
Активируем при помощи Васи (отчетов на форуме много, но если лень искать))), то см. ниже)

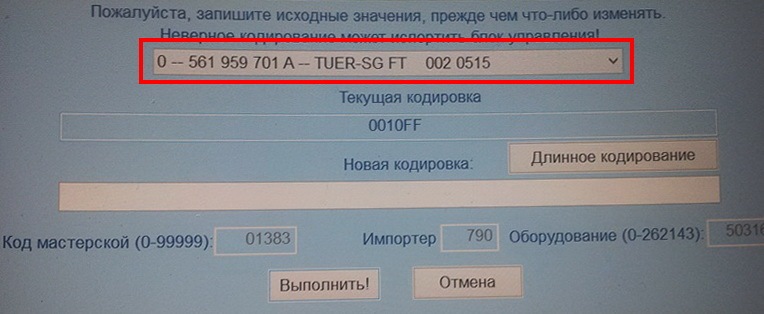

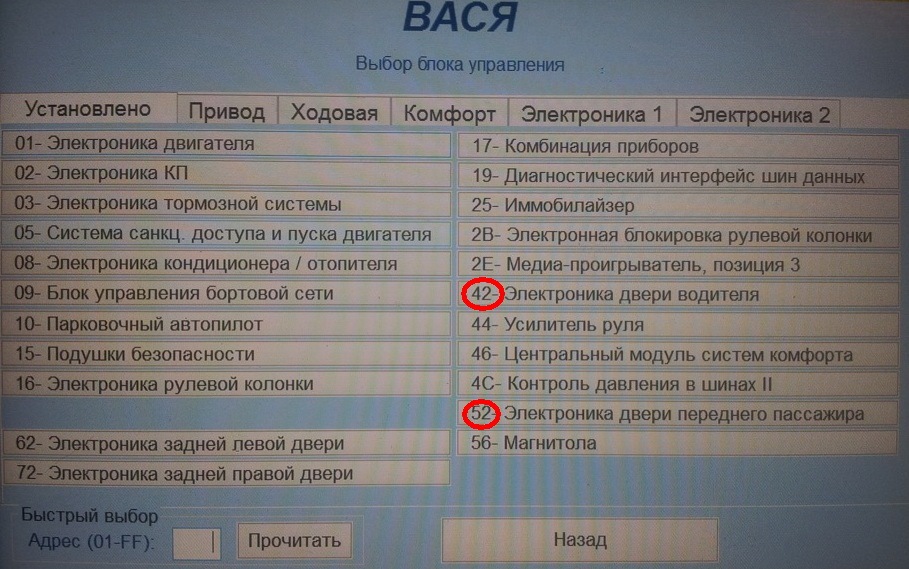

Для активации подсветки кодируем 42 блок – левая передняя дверь (дверь водителя) и левая задняя дверь (дверь пассажира) и 52 блок – правая передняя дверь (дверь пассажира спереди) и правая задняя дверь (дверь пассажира сзади)

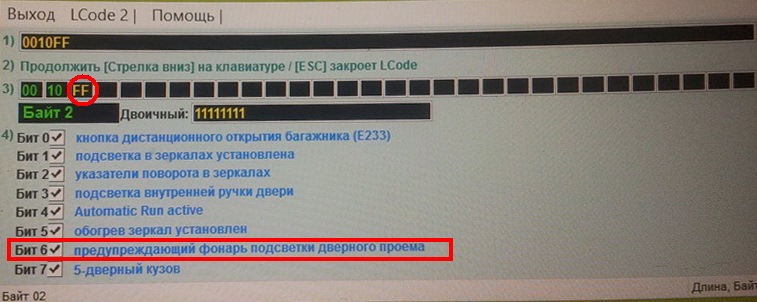

Отмечаем 6 бит во 2 байте. Сохраняем кодировку.

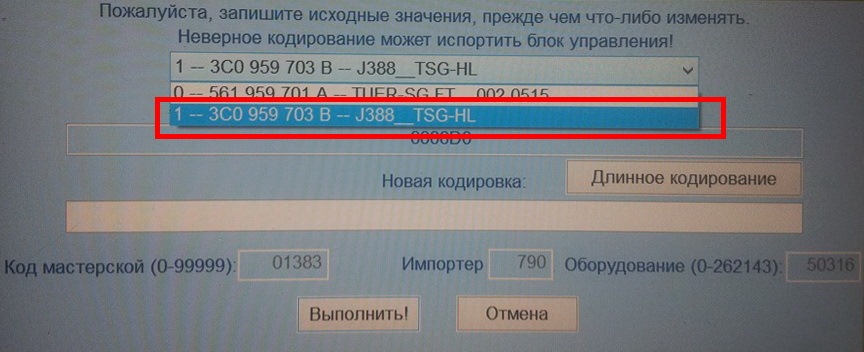

Для кодирования задних дверей в длинном кодировании 42 или 52 блока выбираем в выпадающем списке 2 контроллер.
В выпадающем меню выбираем 2 блок — контроллер задней двери.

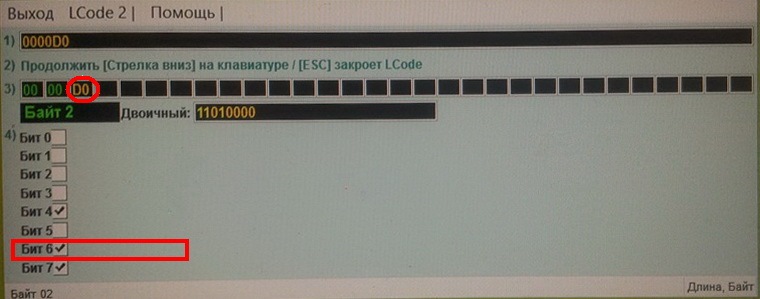

Отмечаем 6 бит во 2 байте. Сохраняем кодировку.

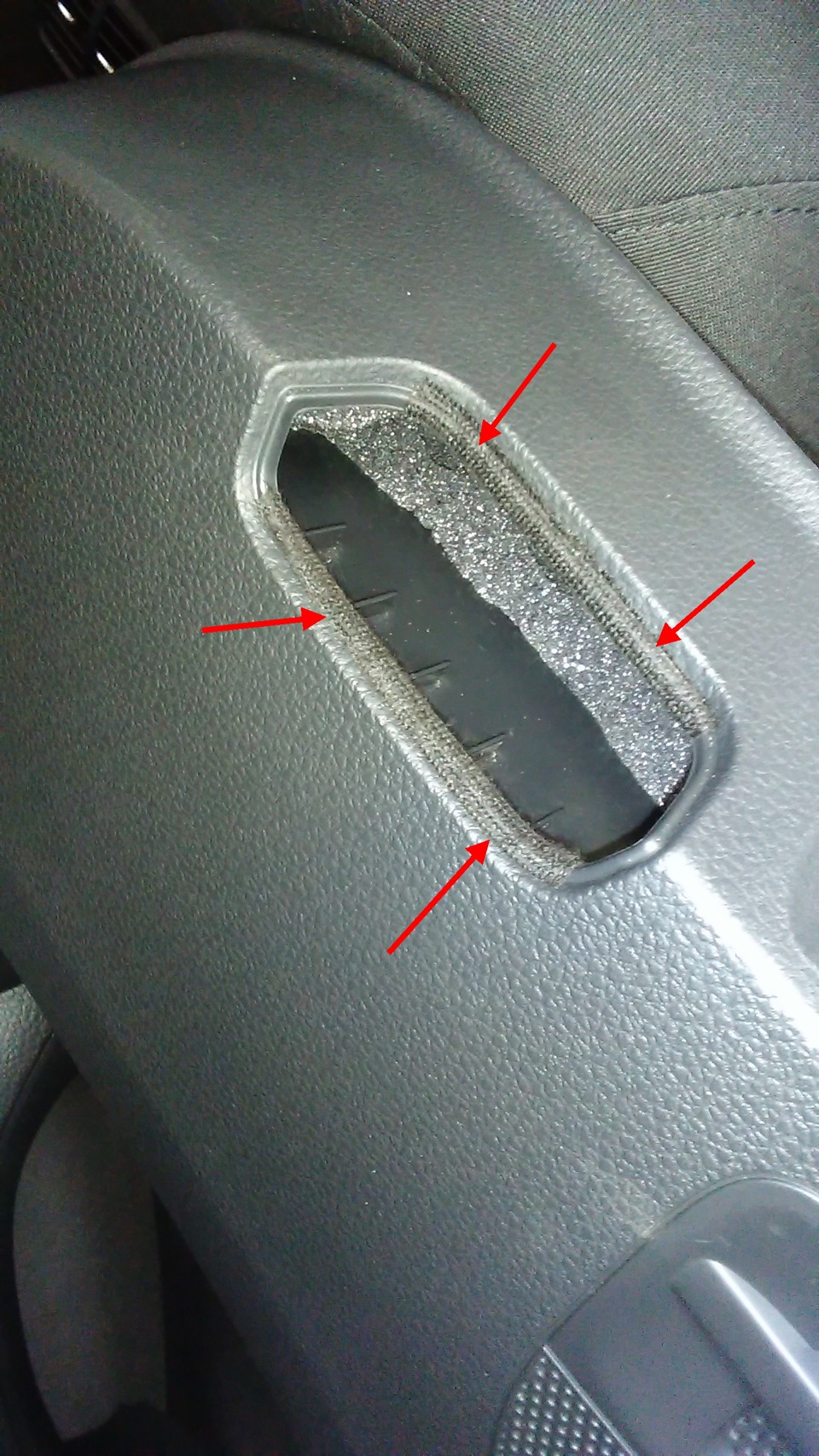

За одно проклеил матерчатой оригинальной изолентой (работает как антискрип) дверные вставки и места, куда вставляется сама подсветка.

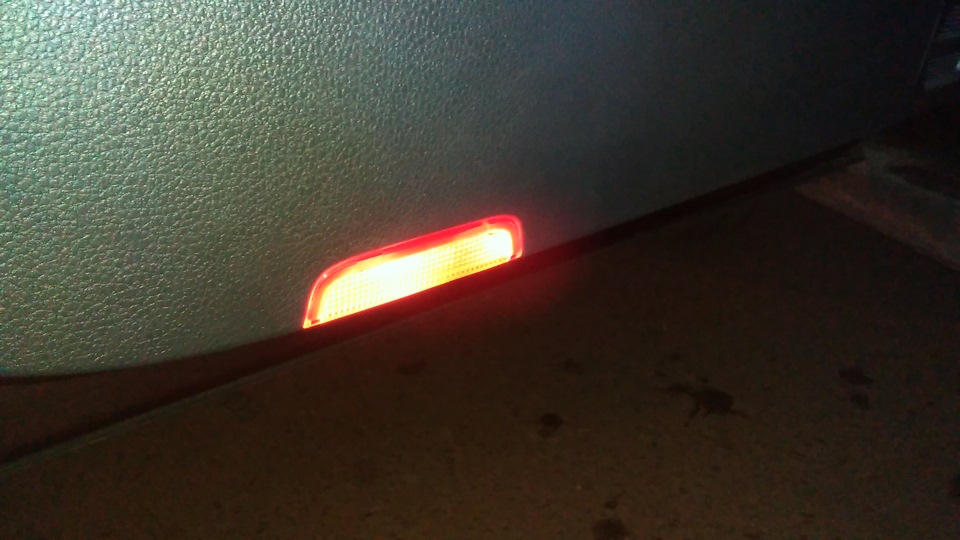

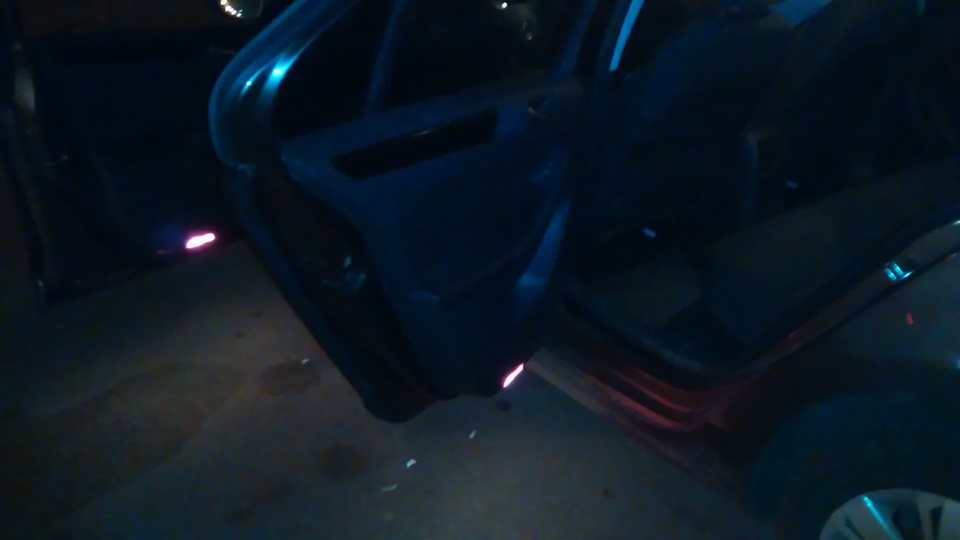

И радуемся проделанной работой.
Всем, мира и добра!
