Ремонт ограничителей дверей
Несколько лет уже не давали покоя разболтавшиеся ограничители дверей. Двери сами закрывались даже когда машина стояла на ровной поверхности. Я даже приучился быстро садиться в машину, пока водительская дверь не захлопнулась! 🙂
На драйве увидел отчеты форумчан о замене изношенных ограничителей на новые, производства компании plastik-auto. Причем встречался и негативный отзыв об этих деталях, на который производитель ответил, что первоначально ограничители изготавливались из хрупкого материала вследствие чего через некоторое время проблема с ограничителями возвращалась. Изготовитель пояснил, что с недавнего времени технология изготовления изменилась, и теперь детали являются надежными. Производитель также объявил о возможности бесплатной замены старых своих деталей на новые. Считаю, что это очень круто, когда производитель заботится о своих покупателях!
Итак на сайте были заказаны детальки, получены в целости и сохранности на почте и в жаркий летний день я приступил к работе!
Инструмент, которым пользовался:
До этого разбирать двери на этой машине не приходилось, поэтому некоторое время ушло на то, чтобы приноровиться. До того, как пришло понимание того, как снять накладку ручки открывания двери пришлось немного помучиться. На деле все оказалось просто.
Чтобы отщелкнуть защелки, коих там пять, тонкий предмет (я пользовался дочкиной вязальной спицей) надо вставлять в щель между кожухом ручки и, собственно, накладкой и нажимать на защелку. Сначала отщелкиваем нижнюю, потом все пять по очереди:
Ремонт ограничителей дверей Suzuki Grand Vitara. Видео всего процесса.
Как и у многих сузуководов, не обошла и меня проблема «недержания» положения дверей.
С годами эксплуатации в ограничителях износились втулки, и двери вознамерились прибить меня при возможности. Ну, или хоть кого нибудь.
Лично мне это очень неудобно. Неудобно настолько, что я готов был выдержать весь гемор разборки четырёх дверей.
Дважды.
Так как вначале, заменил изношенные втулками, отпечатанными на 3D принтере. На пару месяцев этого хватило. И стало хуже чем с изношенными родными.
Листая странички бортовиков, наткнулся на отзывы о компании Plastic Goods (положительные, как правило) и решил попробовать ещё раз.
Заморачиваться с установкой иголок желания не было. Вот и заказал себе на ночь глядя ремкомлект…
На следующий день я уже держал его в руках:
Скажу сразу, упакованы отлично. Видно что сделано не в подвале
На боку партномер этого ремкомлекта непосредственно для Grand Vitara 2
В комплекте 8 втулок, 4 подкладки, смазка и инструкция
Замена не сложная, но есть нюансы.
Итак, старый ограничитель.
Белая пыль — следы съеденного образца втулок. Того, что напечатан. Фтопку!
Снимаем рамку ручки открытия дверей
аккуратно поддевая пластиковой картой, отщёлкиваем 4 фиксатора. Главное не спешить, и ничего не отломается. На четвёртой двери было уже совсем просто 🙂
Потом под ручкой снимаем пластмассовую крышечку, под ней болт, что держит карту в районе ручки. Откручиваем крестовой отвёрткой.
Снимаем треугольную накладку сверху, и аккуратно, отщёлкиваем пистоны, потянув карту на себя.
Передняя водительская дверь имеет 2 разъёма, остальные — по одному. Потому не дёргаем карту сильно. Разъём снимается нажатием язычка. Не удобно конечно, но можно.
Далее, откручиваем динамик,
через его окно достаём ограничитель, открутив 2 болта на 10 и один на 12.
Разбирать и собирать его удобнее в тисках. Несильно зажав корпус, разгибаем усикии
и получаем доступ к замене втулок
Как и ожидалось — эксперемент с 3D печатью не удался. Втулка лопнула
и самое неприятное, протёрлась совсем. Держать ей было просто нечем.
НЕ СТОИТ ПОКУПАТЬ ОТПЕЧАТАННЫЕ ВТУЛКИ.
Сохраните своё время и нервы.
Запрессовываем тисками и плоскогубцами новые втулки и резиновые уплотнители и собираем ограничитель.
Если отломается один усик — неприятно, но не критично. В дверях всё это сожмётся болтами, что его крепят.
Сборка в обратной последовательности.
Результат — отличная фиксация дверей в трёх положениях. Направляющие желательно смазать, так как по началу двери закрываются очень туго.
Фото машины, стоящей под углом. Двери держит идеально
Как долго прослужат ограничители после данного ремонта — покажет время. Производитель Plastic Goods обещает гарантию в три года. И как говорит Drive2, слово они своё держат (не реклама)
Напоследок, видео всего процесса ремонта ограничителей и конечный результат работы.
Ремонт / Улучшение ограничителей дверей
На просторах драйва можно найти много информации на тему фиксаторов положения дверей (ограничителей), исходя из которых делаем вывод: данная деталь в наших (да и во многих других) автомобилях сделана для того, чтобы владелец чаще бывал на сервисе и отдавал совсем не малую сумму денег за элементарную плюшку.
Сначала, даже не глядя на неадекватную сумму за штуку, думал взять все 4 оригинальных ограничителя, поставить и радоваться, но, по часто встречающейся информации и логике, продлилось бы это относительно не долго. + Интерес взял свое…
Внутри ограничителя по бокам стоят две резинки, в каждую из которых упирается пластиковый стопор. «Горбатый» рычаг (идет от двери к кузову) при открытии/закрытии двери проходит между двумя пластиковыми стопорами, постепенно истирая их, что негативно сказывается на удержании двери в открытых положениях.
Ремонт на выбор:
A. Заменить весь ограничитель;
B. Заменить стертые пластиковые стопоры в ограничителе (бывают ремкомплекты);
C. «Реанимировать» пластиковые стопоры подложив что-то под обе резинки и подпилив стопоры для уменьшения зазора между ними;
D. Заменить пластиковые стопоры на такие из капролона (изготовить можно самому);
E. Поставить «ванночку» от газелевского ограничителя;
F. «Прокачать» стопоры вставив в них каленные иглы из игольчатого подшипника. Решил делать так. Остальные способы показались менее интересными и долгоиграющими.
НАБОР «я у мамы инженер»
0. Отвертка крестовая + ответка плоская (и что-то мягкое чтоб обмотать её: ткань, малярная лента)
1. Пассатижи
2. Шуруповерт + сверло на 2.5мм
3. Трещетка + головки №10 и №12
4. Иглы для игольчатого подшипника (2шт на один ограничитель). Диаметр 2.5мм. Длина 19.8мм — 22мм (я нашел 19.8мм комплект из 46штук за 20 Гривен. такие дела) — фото снизу
0. Для начала хорошее видео со снятием карты. И еще отличная запись
1. Снимаем карты всех дверей тоже полезная ссылка.
p.s. Для снятия окантовки ручки открытия двери её правильно поддевать изнутри ниши самой ручки — смотри в ролике выше
p.s.s. После снятия карты обратите внимание на клипсы внутри, тк может быть такое, что некоторые из них при снятии не вылезут из своих гнёзд в двери, а повылетают из посадочных мест самой карты. Перед установкой все клипсы крепления карты должны быть установлены на ней в своих же местах.
2. Откручиваем ограничитель, но так, чтобы он не выпал внутрь двери, тк может повредить динамик.
3. Откручиваем динамик, осторожно вынимаем с ниши, через которую вытаскиваем ограничитель.
4. Развальцовываем блок ограничителя. Достаем резинки и пластиковые стопоры. Запоминаем/отмечаем маркером какой стороной и боком они должны быть вставлены обратно (а вдруг?)).
5. По необходимости очищаем ванночку ограничителя.
6. От внутреннего края каждого пластикового стопора отмериваем 4мм, делаем пометку и сверлим диаметром 2.5мм (ровно как и диаметр иголки из подшипника).
7. Теперь сбор всего в обратной последовательности.
Результат прекрасен и очень удобен. Первые дни так и ждал подлого удара дверью при посадке/выходе из авто, но потом вспоминая о проделанной работе надувался до, блин, индюшачьего вида от гордости.
Всем бобра и четкого положения дверей при открытии.
p.s. как будет возможность сделать пару симпатичных фото — добавлю.
UPD спустя год
Сейчас из капролона можно покупать ремкомплекты, народ доволен, ссылку оставлю на всякий (Украина), #
Восстановление работоспособности фиксаторов (ограничителей) дверей
Наверное у многих на Витарах со временем перестают фиксироваться двери в открытом положении. У меня они не фиксировались с момента покупки. Изначально я не обратил на это внимания, но со временем постоянные тычки дверью по заднице стали раздражать, а после того как была затонирована задняя полусфера, я протирая крышу, при мойке машины, получил в очередной раз тесные объятия дверью и поцарапал тонировку замком на штанах, и понял что с этим мириться не стоит и вообще, если есть фиксаторы, то пусть фиксируют. Покупать новые — так это же не наш метод. Будем колхозить старые.
Для того, чтобы снять фиксаторы, необходимо снять обшивку двери, т.к. фиксаторы вытаскиваются внутрь двери.
Снимаем треугольники ВЧ-динамиков, которых нет))))). Они просто аккуратно сдергиваются на себя.
Для демонтажа обшивки передней двери, выкручиваем винт, который находится под заглушкой в ручке (сама заглушка вытаскивается отверткой, её нужно просто поддеть)
Далее, вытаскиваем окантовку ручки открывания двери (она фиксируется усиками), просто поддеваем её, например, отверткой и тащим аккуратно на себя
Далее, вытаскиваем клипсу, которая находится спереди вверху обшивки, давим на неё и тащим на себя
Теперь аккуратно сдергиваем обшивку с внутренних клипс, начиная снизу и постепенно по периметру подымаемся наверх. Когда обшивка сдернулась со всех клипс, снимаем её, приподымая вверх. Отсоединяем жгуты проводов от кнопок стеклоподъемников.
Т.к. фиксатор двери вытаскивается внутрь двери, откручиваем 3 винта крепления динамика. Через отверстие динамика мы и будем вытаскивать фиксатор.
Фиксатор крепится к кузову одним винтом и к двери двумя винтами
Откручиваем винты и вытаскиваем фиксатор, внутрь двери через отверстие динамика.
Собственно сам снятый фиксатор. Чтобы его разобрать, нужно отогнуть усики, обведенные красным.
Собственно, принцип работы фиксатора, в том что по черной планке сверху и снизу скользят серые колодки, а на колодки сверху давят резиновые подушки. На планке имеются утолщения и когда колодки попадают между утолщениями, то давящие сверху резиновые подушки не дают этим колодкам легко выскальзывать из утолщений. Таким образом дверь фиксируется. Только колодки сделаны из достаточно мягкого пластика и они стачиваются в месте контакта с планкой и упираются верхняя в нижнюю.
Чтобы колодки плотнее прижимались мы сточили напильником, там где я обвел красными кружочками, а куда указывает стрелка, подложили кусочки нержавейки (в это место давит резиновая подушка и, чтобы она сильнее давила для этого и подложили нержавейку)
Далее запрессовали всю эту конструкцию обратно в фиксатор и собрали его. Фото собранного фиксатора не делал, т.к. нужно было эту конструкцию быстро собирать, иначе она разлеталась по гаражу.
Собирали дверь в обратном порядке.
Задние двери разбираются также как и передние, только там нет клипсы в верхнем углу обшивки.
Дверные ограничители от Fiesta
На пассажирской стороне оставил родной отремонтированный, а поскольку водительский уже был испорчен, то решил психануть купить от Fiesta, уж очень нравится, как классно они фиксируют двери на машине жены. Снял размеры — должны стать, межболтовое по креплению совпадает идеально — 52мм. Длина фордовского чуть меньше, примерно на сантиметр, кажись, точно не помню. Не особо критично, чуть меньше юудет максимальный угол открытия двери. Примерно на 12 см уменьшится расстояние от края открытой двери до центральной стойки. Прикинул — более, чем достаточно для нормальной посадки/высадки. Поискав в интернете, не нашел, чтоб у людей были проблемы или нарекания на них. Решено, надо брать!
Итак ограничитель Ford Fiesta, рестайлинг 2013 года, до 2013 он идет другой, с тонкой планкой, как на Grand Vitara.
Каталожный номер 1 823 301.

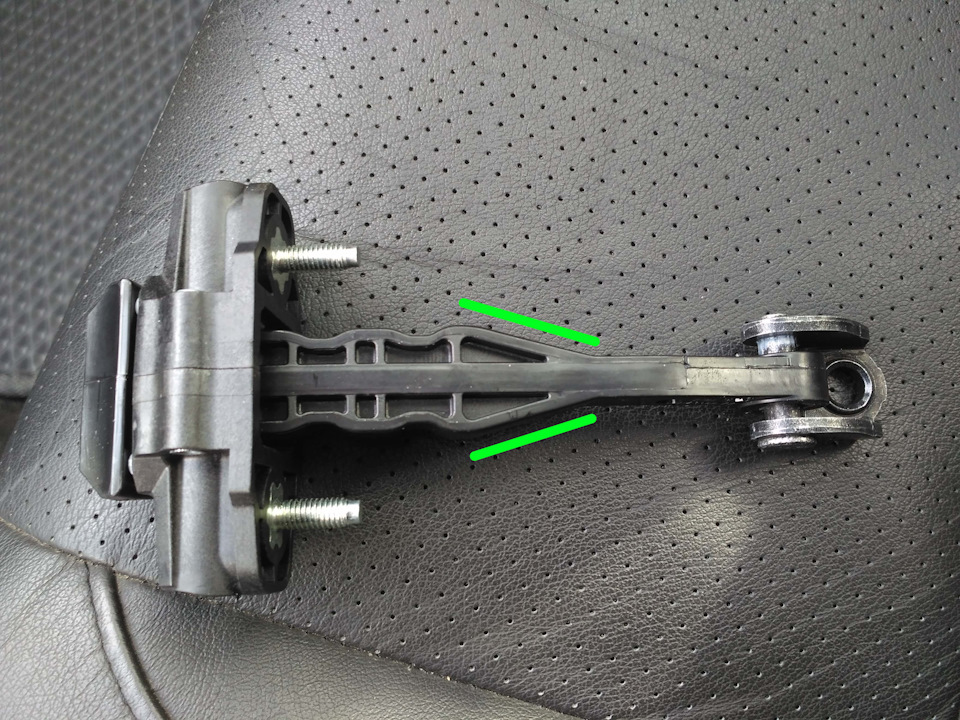

Цена — как повезет найти. В моем случае отдал 1000грн. Да, дороже родных ограничителей, но конструкция выглядит более надежной. Углубления под фиксатор больше, чем на сузуковском, фиксация лучше. Плюс есть дополнительный скос, отмеченный зеленым, который при закрывании двери придает ей дополнительный импульс и ограничитель работает в какой-то степени как доводчик. Достаточно просто вывести дверь из зацепления на первом щелчке и ограничитель захлопнет ее сам.

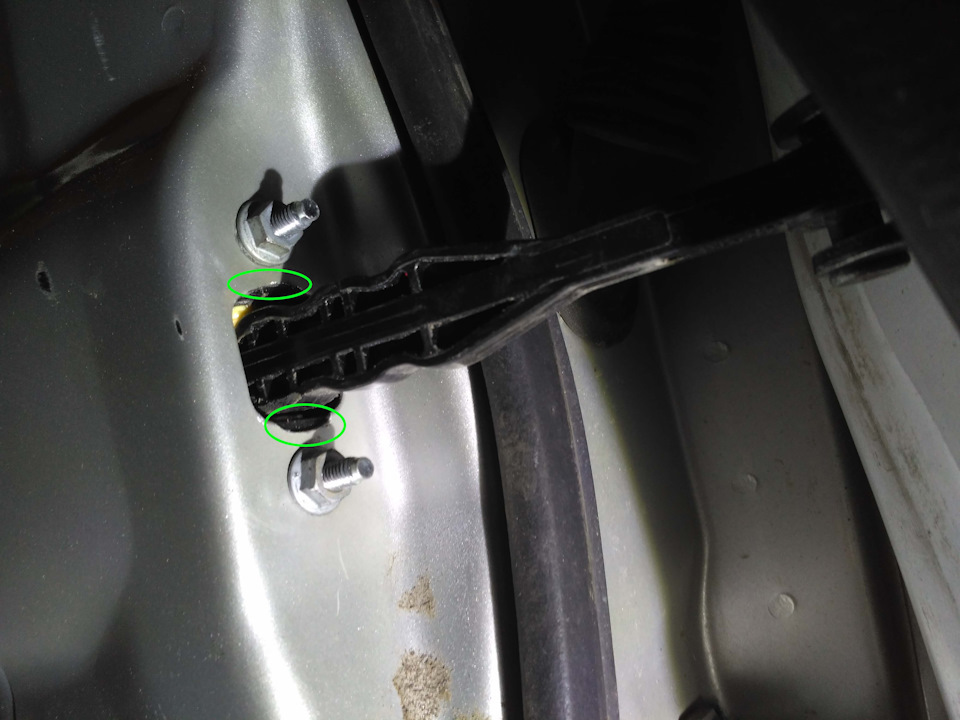

При установке выяснилось, что ушко крепления к стойке не пролазит через окошко в двери. Немножко более массивная конструкция у форда, цепляется штифтом крепления ушка к ограничителю. Пришлось немного распилить окошко дремелем. В остальном — становятся болт-он.

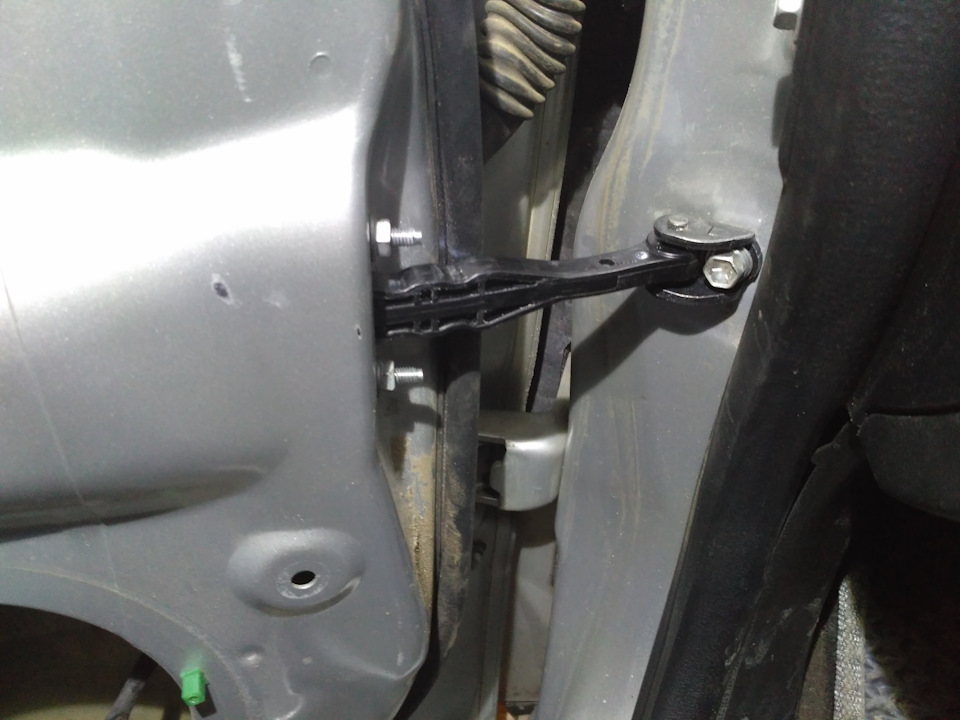

Вот так выглядит установленный:
Родной ограничитель крепится к двери болтами, а из фордовского торчат шпильки, поэтому для установки потребуются еще 2гайки М6, желательно с пресс-шайбой, можно просто обычную шайбу подложить.
Снял небольшое видео, чтобы как-то передать, как они работают:
