Локомотивные светофоры

2.24. На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:

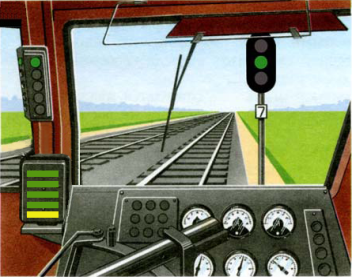

зеленый огонь — «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь» (рис. 2.27, а);

желтый огонь — «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня» (рис. 2.27,6);

желтый огонь с красным — «Разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь» (рис. 2.27, в).

В случае проезда путевого светофора с красным огнем на локомотивном светофоре загорается красный огонь (рис. 2.27, г).

Белый огонь (рис. 2.27, д) указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться только показаниями путевых светофоров.

Локомотивный светофор также сигнализирует: зеленым огнем — о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями;

желтым огнем — о приближении поезда к путевому светофору с двумя желтыми огнями, из них верхний мигающий, а также с другими огнями, указывающими на следование с отклонением по стрелочному переводу.

2.25. На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное

средство сигнализации и связи при движении поездов, локомотивными светофорами подаются сигналы:

зеленый огонь — «Разрешается движение с установленной скоростью, впереди свободны два или более блок-участка»;

желтый огонь — «Разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок»;

желтый огонь с красным — «Разрешается движение с готовностью остановиться на блок-участке; следующий блок-участок занят».

В случае вступления поезда на занятый блок-участок на локомотивном светофоре загорается красный огонь.

Белый огонь указывает, что локомотивные устройства включены, сигналы с пути на локомотив не передаются.

При подходе к путевым светофорам локомотивные светофоры подают сигналы, указанные в пункте 2.24 настоящей Инструкции.

Источник

Сигналы подаваемые локомотивными светофорами их значение

Вопрос №120 Аттестация локомотивных бригад

На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:
1) зеленый огонь – разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь
2) желтый огонь – разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня;
3) желтый огонь с красным – разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь;
4) красный огонь – загорается в случае проезда путевого светофора с красным огнем.
Белый огонь на локомотивном светофоре указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться только показаниями путевых светофоров.
Локомотивный светофор также сигнализирует:
1) зеленым огнем – о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями и другими сигнальными показаниями, при которых допускается проследование светофора с установленной скоростью;
2) желтым огнем – о приближении поезда к путевому светофору с одним желтым и одним зеленым огнями, ограждающему блок-участок, на котором не обеспечивается требуемая длина тормозного пути, с двумя желтыми огнями, из них верхний мигающий, а также с другими сигнальными показаниями, при которых требуется проследование светофора с уменьшенной скоростью.

Источник

О чем сигнализирует желтый огонь с красным на локомотивном светофоре

На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:

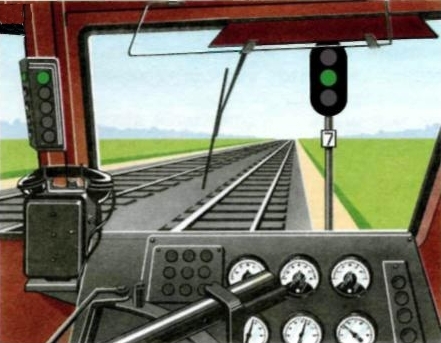

зеленый огонь — “Разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь” (рис. 25а);

желтый огонь — “Разрешается движение; на путевом светофоре, к которому приближается поезд, горят один или два желтых огня (рис. 256);

желтый огонь с красным — “Разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь” (рис. 25в).

В случае проезда путевого светофора с красным огнем на локомотивном светофоре загорается красный огонь (рис. 25г).

Белый огонь (рис. 25д) указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются, и машинист должен руководствоваться только показаниями путевых светофоров.

Локомотивный светофор также сигнализирует:

зеленым огнем — о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями;

желтым огнем — о приближении поезда к путевому светофору с двумя желтыми огнями, из них верхний — мигающий, а также с другими огнями, указывающими на следование с отклонением по стрелочному переводу.

На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи при движении поездов, локомотивными светофорами подаются сигналы:

зеленый огонь — “Разрешается движение с установленной скоростью, впереди свободны два или более блок-участка”;

желтый огонь — “Разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок” ;

желтый огонь с красным — “Разрешается движение с готовностью остановиться на блок-участке; следующий блок-участок занят”.

В случае вступления поезда на занятый блок-участок на локомотивном светофоре загорается красный огонь.

Белый огонь указывает, что локомотивные устройства включены, сигналы с пути на локомотив не передаются.

Источник

Локомотивные светофоры (ИСИ п.29)

О чём информирует локомотивную бригаду локомотивный светофор?

На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:

1) зеленый огонь – разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь;

2) желтый огонь – разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня;

3) желтый огонь с красным – разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь;

4) красный огонь – загорается в случае проезда путевого светофора с красным огнем (или при движении под запрещающий сигнал произойдёт сбой кодирования).

5)Белый огонь на локомотивном светофоре указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться только показаниями путевых светофоров.

Каким образом будет сигнализировать локомотивный светофор при приближении к светофорам с мигающими огнями, а также ограждающем блок-участок менее требуемого тормозного пути?

1) зеленым огнем – о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнямии другими сигнальными показаниями, при которых допускается проследование светофора с установленной скоростью;

2) желтым огнем – о приближении поезда к путевому светофору с одним желтым и одним зеленым огнями, ограждающему блок-участок, на котором не обеспечивается требуемая длина тормозного пути, с двумя желтыми огнями, из них верхний мигающий, а также с другими сигнальными показаниями, при которых требуется проследование светофора с уменьшенной скоростью.

О чём информирует локомотивную бригаду локомотивный светофор при движении по АЛСО? (ИСИ п.30)

На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи при движении поездов, локомотивными светофорами подаются сигналы:

1) зеленый огонь – разрешается движение с установленной скоростью, впереди свободны два или более блок-участка;

2) желтый огонь – разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок;

3) желтый огонь с красным – разрешается движение с готовностью остановиться, следующий блок-участок занят.

В случае вступления поезда на занятый блок-участок на локомотивном светофоре загорается красный огонь.

Белый огонь указывает, что локомотивные устройства включены, сигналы с железнодорожного пути на локомотив не передаются.

На участках, оборудованных автоблокировкой или автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи при движении поездов, могут применяться устройства многозначной автоматической локомотивной сигнализации.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Автоматическая локомотивная сигнализация
и приборы безопасности

Безопасность движения поездов требует безусловного выполнения машинистами приказов, которые передаются сигналами путевых светофоров.

Для того, чтобы машинист мог легко и безошибочно в любых условиях (на кривых участках пути, при тумане, сильном дожде, снегопаде и др.) воспринимать сигналы, подаваемые путевыми светофорами, применяют устройства для непрерывной передачи сигналов с пути на локомотивный светофор, находящийся в кабине машиниста. Эти устройства называют автоматической локомотивной сигнализацией (АЛС), и они всегда дополняют автоблокировку. Устройствами АЛС на станциях, как правило, оборудуют главные пути, а также боковые пути, если по ним предусматривается безостановочный пропуск поездов.

Сигналы, подаваемые локомотивными светофорами при приближении к путевому светофору (проходному, входному и др.), имеют следующие значения:

В зависимости от условий передачи кодовых сигналов с пути на локомотив (непрерывно или только в определенных точках пути) различают АЛС непрерывного типа (АЛСН) и АЛС точечного типа (АЛСТ). Устройства АЛСН обеспечивают передачу сигнальных показаний путевых светофоров непрерывно при движении поезда по перегонам и станциям. Систему АЛСН применяют на участках, оборудованных одно- или двухпутной автоблокировкой. АЛСТ в настоящее время применяется только на участках, оборудованных полуавтоматической блокировкой: показания на локомотивный светофор передаются только при движении по путям станций и на подходах к ним.

При отправлении поезда со станции на участок, оборудованный АЛСО, основное показание выходного светофора дополняется одним лунно-белым огнем (зеленый огонь с лунно белым, желтый огонь с лунно-белым, два желтых огня с лунно белым и т.д.). При отправлении поезда по неправильному пути по сигналам АЛС выходной светофор сигнализирует одним желтым мигающим и одним лунно-белым огнями. Такой светофор должен проследоваться с уменьшенной скоростью (не более 40 км/ч).

Системы АЛСН, АЛСО используются на магистральных железных дорогах, где скорость движения пассажирских поездов не превышает 160 км/ч. На линиях с более высокой скоростью движения, достигающей 250 км/ч, требуется расширение информативности локомотивной сигнализации, так как возрастает тормозной путь и необходимо передавать информацию о приближении поездов не за два-три, а за четыре и более блок-участков.

В классических системах АЛС для передачи на локомотивный светофор движущегося поезда сигналов, подаваемых путевыми светофорами, используются рельсовые цепи автоблокировки. Навстречу поезду по рельсовым цепям посылаются электрические сигналы, представляющие собой кодовые комбинации из различного числа импульсов, поэтому такие системы АЛС называют системами числового кода. Импульсы тока, протекающие по рельсовым линиям, создают магнитное поле соответствующей импульсам амплитуды, которое регистрируется локомотивными устройствами и преобразуется в соответствующие показания локомотивного светофора.

Оборудование АЛС подразделяется на напольное (путевое) и локомотивное (устанавливается на локомотивах).
К напольному оборудованию относятся кодовые путевые трансмиттеры, формирующие кодовые сигнальные импульсы, и электрические рельсовые цепи, являющиеся средой передачи (волноводами).
На локомотиве устанавливаются приемные катушки (бесконтактные индукционные датчики, подвешенные на высоте 150-200 мм от головок рельсов), электрический фильтр, выделяющий сигнальный ток определенной частоты, усилитель электрического сигнала, дешифратор, обрабатывающий полученный код и формирующий необходимое показание на локомотивном светофоре.

С целью повышения безопасности движения автоматическая локомотивная сигнализация дополняется автостопом с устройствами проверки бдительности машиниста и устройствами контроля скорости движения поезда.

Проверка бдительности машиниста производится при приближении поезда к закрытому светофору, начиная с момента смены на локомотивном светофоре зеленого огня на желтый, когда от машиниста требуется однократное подтверждение бдительности нажатием рукоятки бдительности (РБ). При появлении на локомотивном светофоре желтого огня с красным и при красном огне вступает в действие периодическая проверка бдительности машиниста с нажатием рукоятки бдительности через 20. 30 с и 15. 20 с соответственно. Во всех случаях, если не будет своевременно нажата рукоятка бдительности, происходит срыв электропневматического клапана (ЭПК) и происходит автостопное торможение до полной остановки поезда.

Для контроля за действиями машинистов на локомотивах применяют скоростемеры (СК) с регистрирующими устройствами, которые записывают на скоростемерную ленту фактическую скорость движения поезда, горение красного, желтого с красным и желтого огней на локомотивном светофоре, нажатия рукоятки бдительности, работу автостопа, давление в тормозной магистрали, пройденный путь и время.

На ряде локомотивов применяется комплексная система передачи данных КПД-3, включающая в себя блок индикации (БИЛ) и электронный скоростемер. Данная система предназначена для автоматизации сбора, обработки и передачи информации о скорости движения и ускорении поезда, давлении в тормозной магистрали, сигналах АЛС и других параметров, а также для их регистрации на бумажную металлизированную ленту и технический носитель (энергонезависимое полупроводниковое запоминающее устройство) для автоматизированной послерейсовой обработки.

Для повышения безопасности движения поездов, предупреждения проезда запрещающих сигналов и увеличения пропускной способности участков железнодорожных линий устройства АЛС дополняются системой автоматического управления торможением САУТ, позволяющая точно определять расстояние до светофоров с запрещающим показанием и осуществлять остановку поезда перед ними без участия машиниста.

В настоящее время на локомотивах, МВПС и ССПС применяется унифицированное комплексное локомотивное устройство безопасности (КЛУБ-У), выполненное на электронных блоках на базе микропроцессоров.

Система КЛУБ-У, рассчитанная для применения на подвижном составе I категори (локомотивы, МВПС), кроме основных функций АЛСН и САУТ, позволяет:

Для контроля работоспособности машиниста в пути следования служит телемеханическая система контроля бодрствования машиниста (ТСКБМ) с носимым датчиком в виде часов или браслета. ТСКБМ предназначена для обеспечения безопасности движения поездов и работает совместно с АЛСН или КЛУБ-У. Система обеспечивает непрерывный контроль работоспособности машиниста по параметрам электрического сопротивления кожи запястья и по реакции машиниста на запросы подтверждения бодрствования. Если по параметрам сопротивления кожи определяется необходимость проверить работоспособность машиниста, ТСКБМ производит проверку работоспособности путем разрыва цепи подачи напряжения на электропневматический клапан (ЭПК) при работе с АЛСН, или передает сигнал о необходимости произвести проверку работоспособности приборам КЛУБ-У. В случае неподтверждения машинистом работоспособного состояния происходит автоматическая остановка поезда автостопным торможением.

В настоящее время широкое распространение на локомотивах и МВПС получают системы автоматизированного ведения поезда (САВП), на которые могут быть возложены большинство операций, связанных с ведением поезда: управление режимами тяги и торможения, соблюдение скоростного режима, подъезд к запрещающим сигналам, остановка у пассажирских платформ, и т.д. Такие системы относятся к системам искусственного интеллекта, предполагающего принятие решений в режиме реального времени. Они являются автономными многокомпонентными системами на базе микропроцессоров. В состав таких систем входит модуль, обеспечивающий взаимодействие с локомотивными устройствами АЛС.

Первые системы автоведения пригородных электропоездов («Автомашинист») появились в 1957 году и создавались для конкретных моделей МВПС. Современные системы автоведения являются унифицированными, т.е. могут применяться на локомотивах и моторвагонных поездах различных серий и типов:

Для вождения сдвоенных грузовых поездов разработана интеллектуальная система автоматическго ведения поездов с распределенной тягой (ИСАВП-РТ), позволяющая по радиоканалу согласовывать работу электровозов, расположенных в голове и середине поезда.
