Не работают дворники на ниве 21213 что делать
Неисправности стеклоочистителя («дворников»)
Повреждены провода, окислены или неплотно надеты их наконечники, перегорел предохранитель №2 (№1, если не работает очиститель стекла двери задка)
Обожмите клеммы, замените неисправные провода, предохранитель. Устраните причину его перегорания
Щетки примерзли к стеклу
Повернув ключ зажигания в положение «выключено», осторожно отделите щетки от стекла, убедитесь в целостности резинового скребка, восстановите подвижность соединений щетки
Между движущимися деталями кривошипа попал посторонний предмет
Проверьте правильность установки рычагов, выправьте деформированные рычаги или замените стеклоочиститель
Неисправен подрулевой переключатель стеклоочистителя
Замените неисправный переключатель
Зависли щетки электродвигателя, сильно загрязнен или подгорел коллектор
Устраните зависание щеток, зачистите коллектор стеклянной шкуркой, протрите тканью, смоченной в бензине. При сильном износе замените моторедуктор
Обрыв или короткое замыкание в обмотке якоря электродвигателя
Неисправно реле стеклоочистителя
Неисправен подрулевой переключатель
Замените неисправный переключатель
Неисправно реле стеклоочистителя
Контактная пластина концевого выключателя моторедуктора не отгибается при прохождении кулачка
Разберите моторедуктор и подогните контактную пластину или замените моторедуктор
Окислены контакты концевого выключателя
Зачистите контакты или замените моторедуктор стеклоочистителя
Контакты концевого выключателя плохо прижимаются или окислены
Зачистите контакты, при необходимости подогните пластину выключателя или замените моторедуктор
Ослабла гайка крепления кривошипа на валу моторедуктора
Правильно установив кривошип, затяните гайку (желательно предварительно нанести на резьбу краску или анаэробный герметик)
Ослабла гайка крепления кривошипа на валу моторедуктора
Правильно установив кривошип, затяните гайку (желательно предварительно нанести на резьбу краску или анаэробный герметик)
Выкрошены зубья шестерни моторедуктора
Замените моторедуктор
Видео
Дворники и проблемы с ними
Шумят по утрам своими метлами и лопатами, спать не дают, закапывают машину снегом. Но проблема не в этих дворниках, а тех что по лобовому стеклу бегают.
Экскурс: В какой-то момент дворники стали странно себя вести. В постоянном режиме дворники паркуются там, где их я отключу. Не доползают на место парковки. В прерывистом, так вобще фигня какая-то. Реле стеклоочистителя щелкает реле поворотников, в смысле с такой же скоростью. При этом дворники ведут себя также: сдвинутся градусов на 45 и остановятся, потом опять сдвинуться и остановятся в такт с релешкой. О парковке вообще речи не идет.

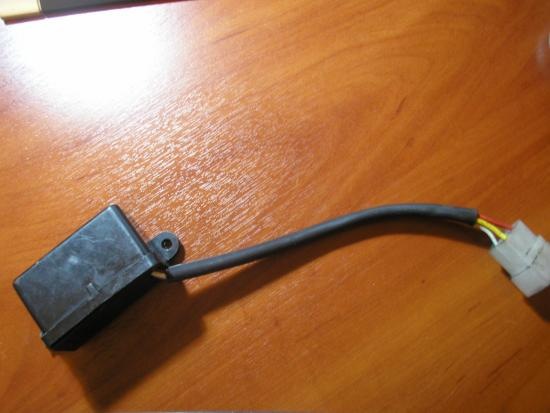

Что было сделано: Было куплено новое реле стекло очистителя РС-514.
Нецензурно выражаясь, еле-еле через кучу проводов докопался до установленно реле и поменял.
Результат: Проблема не исчесла. Изменилась пауза в прерывистом режиме. Также градусов на 45 повернутся и останавливаются, только на большее время.

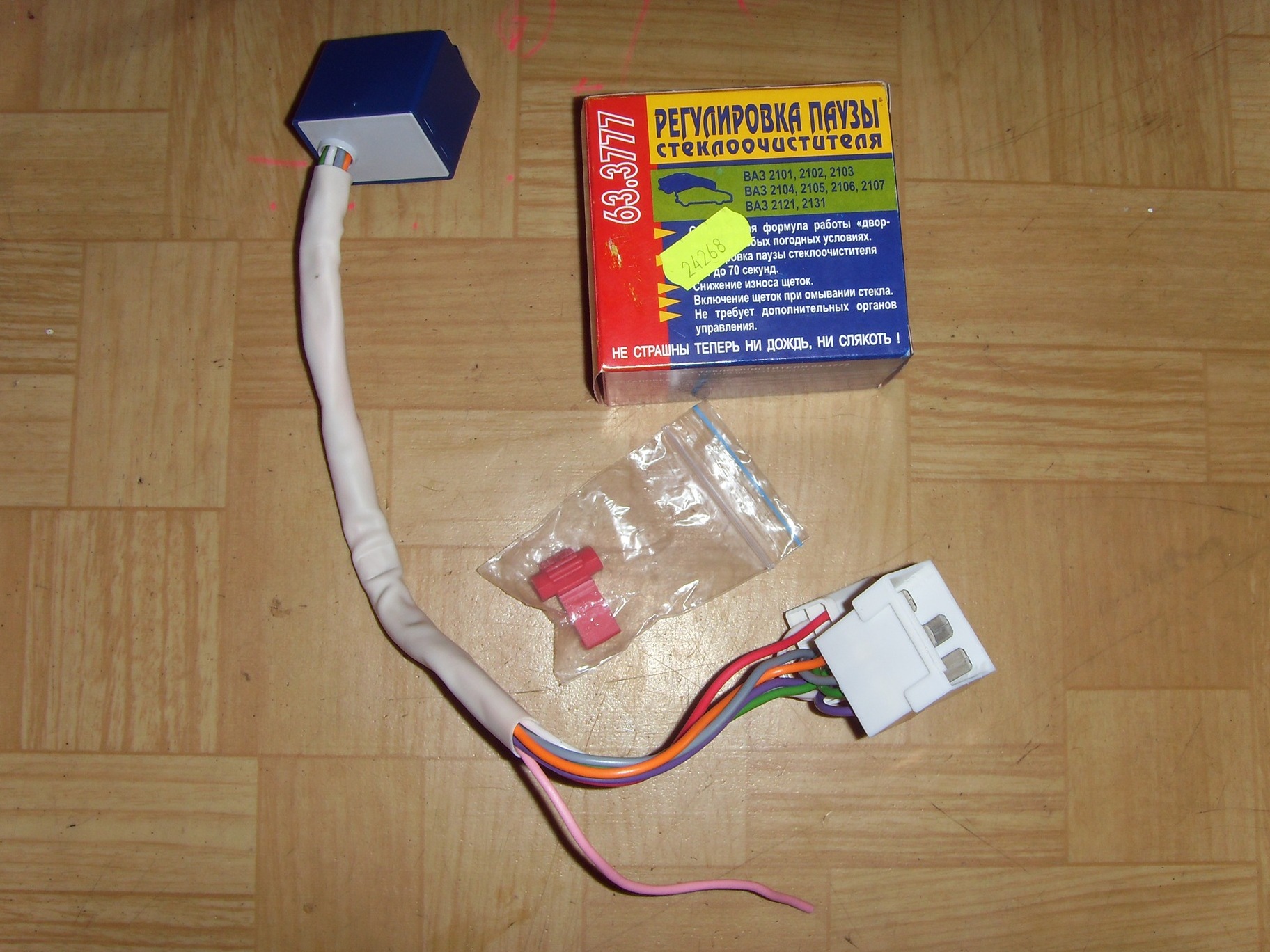

Что еще было сделано: Было куплено реле с регулировкой 63.3777.
Я только розовый провод пока не подключал. Ведь можно и без него, он для срабатывания реле при омывании стекла.
Короче, поставил я этот регулятор и началась фантастика: дворники как работали (читай не работали), точно так же и не работают. Но началась дискотека: горит свет в салоне, щелчок реле, свет в салоне гаснет и загорается правый поворотник, еще щелчок реле, гаснет поворотник и загорается свет в салоне. Вот такая вот светомузыка млин. Причем, эти моргания никак не зависят от того, в каком положении переключатель режимов работы стеклоочистителя.
Отсюда вытекают 2 вопроса: 1. почему не работают нормально дворники, куда копать? 2. И как правильно вклинить регулятор паузы?
Настройка стеклоочистителя для автомобиля Нива ВАЗ-21213
Многие владельцы автомобилей ВАЗ Нива-21213 и 21214 сталкивались с проблемой, когда дворники (стеклоочиститель) не работают, как полагается, то есть с очень медленной скоростью. Система стеклоочистителя функционирует в двух рабочих режимах: постоянном и прерывистом.
Однако же на прочих авто, к примеру, Москвич 2141 либо ВАЗ 2108, либо на моделях современного производства присутствует моторедуктор, обладающий тремя рабочими скоростями: постоянной медленной, прерывистой и постоянной быстрой.
По нашему мнению для автомобилей ВАЗ Нива версий 21213 и 21214 такая система является большим недостатком, так как во время сильного дождя дворники работают с большим трудом.
Было решено провести модернизацию привода стеклоочистителя путём интегрирования в него более мощного и более быстрого редуктора от Москвича 2141 (обычно подобной системой оснащают ВАЗ версии 2108). После проведения измерений в Ниве оказалось понятно, что обновлённый моторедуктор расположить на штатной трапеции стеклоочистителя не станет трудоёмкой задачей.
Устройство дворников на ВАЗ-21213
Электрический двигатель стеклоочистителя на автомобилях Нива ВАЗ 21213 и 21214 имеет две щётки, постоянные магниты и одну скорость. Он оснащён термобиметаллическим предохранителем, чтобы предотвратить возможные перегрузки. Каждый из рабочих режимов очистителя активируется при помощи переключателя под рулём. Непостоянный (прерывистый) режим работает через реле версии PC 514 (прикрепляется при помощи двух гаек к боковине, расположенной на переднем плане слева).
Реле предназначено для обеспечения от девяти до семнадцати активаций электрического двигателя на одну минуту, при этом температура должна быть от отрицательных 20 до положительных пятидесяти градусов, с силой напряжения системы питания в десять вольт.
При активации дворников на автомобиле Нива 21214 и 21213 каждая щётка способна произвести максимально четыре двойных хода в непрерывном режиме. Степень сопротивления электромагнитной обмотки на реле составляет 66 +-2 Ом, а обмотки у прерывателя составит 23 +-1 Ом.
Когда автовладелец желает установить на свою Ниву дворники, то у него начинает возникать большое количество вопросов касательно стеклоочистительных щёток. Насколько часто необходимо заменять щётки? Щетка, какой разновидности лучше подходит? И подобные.
Часто ли нужно менять щётки, установленные на дворники? – этот вопрос каждый владелец машины Нива-21213 либо Нива-21214 должен решать для себя сам.
Очень важно помнить, что отличная видимость является основой безопасных поездок на машине. Поэтому если нынешние дворники отказываются должным образом выполнять свою задачу, то их стоит немедленно поменять на новые экземпляры.
Например, в городе Санкт-Петербурге стеклоочистители на машинах за зимние месяцы приходят в негодность. Ниву рекомендуется оборудовать новыми щётками для стеклоочистителей дважды за год: по завершению последнего зимнего месяца и в первом летнем месяце.
Какими стеклоочистительными щётками рекомендуется оборудовать Ниву? Есть две разновидности: бескаркасные и каркасные.
Первый вид предназначается для обеспечения более равномерного прижимания к поверхности стекла. Если водитель «выпускает» свою Ниву на мороз, то бескаркасные стеклоочистители не будут замерзать. При большой скорости перемещения они не будут издавать много шума.
Правда есть один недостаток: с течением времени бескаркасные щёточки стираются и начинают царапать лобовое стекло. Какие щётки ставить на Ниву решать вам: можно сэкономить на качестве либо приобрести первоклассный дорогой экземпляр.
Размеры щёток дворников для автомобилей ВАЗ 21213-21214
Размеры стеклоочистительных щёток на моделях ВАЗ 21213-21214 абсолютно симметричны, в большинстве случаев составляют около пятидесяти одного сантиметра со всех сторон. Ещё у автовладельца имеется возможность устанавливать щётки, которые будут иметь иной размер: со стороны водителя – до пятидесяти трёх сантиметров, а со стороны пассажира – до пятидесяти одного сантиметра.
Стоит помнить, что при поставке обеих стеклоочистителей, размер которых будет составлять по пятьдесят три сантиметра каждый, то появится тонкая струйка воды посередине.
Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213
Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.
Если у вы оказались в подобной ситуации, то вот решение:
НИВА КЛУБ
International Niva Club
Дворники и где их реле расположено
Сообщение fraer » 14 май 2010, 11:41
Re: Дворники и где их реле расположено
Сообщение ALK » 14 май 2010, 11:56
Кто знает что творится за забором зоопарка? ©
Re: Дворники и где их реле расположено
Сообщение Nikadim » 14 май 2010, 22:02
Re: Дворники и где их реле расположено
Сообщение fraer » 20 май 2010, 10:31
Re: Дворники и где их реле расположено
Сообщение _JJ » 30 июн 2010, 12:06
fraer
В моторчике контакты размыкаются и замыкаются для парковки щеток в нижнем положении. постоянный режим по идее работать и без реле должен там просто проводок на моторчик идет, серый. А вот для работы прерывистого режима нужно реле которое над левой ногой.
Перенес я дворники водительский на 15см левее пассажирский на 5. + двигатель от 8-ки и реле понятно тоже.
Чуть попозже выложу отчет с фотками.
А сейчас такой вопрос волнует: Надо поставить дворники побольше 40-45 см.
от чего? у иномарок крепление другое, может искать с переходниками?
может от 8-ки 9-ки у них крепление такое же?
или может вместе с поводками менять?
Re: Дороботки стеклоочистителя
Сообщение nick2121 » 02 сен 2010, 10:13
Re: Дороботки стеклоочистителя
Сообщение wwm » 02 сен 2010, 10:20
Re: Дороботки стеклоочистителя
Сообщение Ghost_killer » 02 сен 2010, 10:22
Re: Дороботки стеклоочистителя
Сообщение kayotte » 02 сен 2010, 10:37
Сейчас кучу дворников продается с разными крепежами, я себе 450 мм поставил, фирма не важна одни из самых дешевых в супермаркете графитовые, имхо лучше менять их раз в сезон и наслаждаться качеством работы, чем ездить на боше\чемпионе\валео но 5 лет
Но и мотор нужен соответствующий, я 2110 пользуюсь, реле 2108 разобрал, резистор от клеммы J сменил на 1 с мелочью кОм (можно было и меньше) и поставил переменный резистор на 10 кОм, получил паузу от 1 сек до 10, а вот взмахов оставил 4 ( не было подходящего резистора) ну и диодом реле защитил, а то были случаи «залипания», больше 15 сек считаю не целесообразным, но и паузу штатную в 3 сек считаю большой, бюджет на переделку 0, всё нашлось дома
Экспедиционник, подрамник, сцепление ШН, синхронный карб Weber, 31 резина, СРПМ, усиление. в общем всякий мелкий тюнинх.
закисли дворники или моторчик 2110 на 21213 ниву
Всем привет.
с морозами посетила меня известная проблема с дворниками. точнее с их нежеланием работать, заклинивали через раз, приходилось подталкивать рукой ))). нужно было это исправлять и срочно. ладно хоть на выходные. купил новую трапецию, и моторчик от 2110 старого образца. он подходит ботл-он вместо 2101-го/нивовского.
меняется все просто. снимается трапеция с машины вместе моторчиком, ставится также. т.е. я предварительно прикрутил новую трапецию к новому моторчику
механически все просто. электрически нужно доработать. снимаем крышку с моторчика. отпиливаем контакт на массу
и ставим крышку на место.
подключаем уже 4 контакта как и на старом моторчике. ту фишку со старого моторчика, что снял. вставляем в нее контакты
спасибо за фото схемы Sanj36
все ставим на машину и наслаждаемся работой нового моторчика
ставим дворники на место. еще раз проверяем не крутятся ли дворники в обратну сторону. все ОК. закрываем капот!
