Свойства экземпляра для крыш

Измените свойства экземпляра для изменения рабочей плоскости, базового уровня, уклоны и других параметров отдельной крыши.

Для изменения свойств экземпляра выберите элемент и измените его свойства на палитре свойств.

Имя	Описание
Зависимости
Рабочая плоскость	Рабочая плоскость, с которой связана крыша, созданная путем выдавливания.
Зависимость снизу	Базовый уровень для крыш по контуру и выдавленных крыш.
Граница помещения	Если данный параметр установлен, крыша является границей помещения. Если параметр не установлен, крыша не является границей помещения. До создания крыши не может быть изменен пользователем. После того как крыша построена, свойство можно изменять.
Связь с формой	Указывает, что компонент был создан на основе формы. Не изменяется пользователем.
Смещение от уровня	Высота линии крыши над уровнем, на плане которого построен эскиз. Это свойство доступно только при создании крыши по контуру.
Уровень среза	Уровень, выше которого вся геометрия крыши, построенной по абрису, не будет показана. Крыши, срезанные таким способом, можно объединить с другой крышей для формирования вальмовой крыши в голландском стиле, мансарды или крыши другого стиля.
Смещение среза	Высота срезания крыши выше или ниже уровня, заданного в свойстве «До уровня».
Начало выдавливания	Параметр определяет начальную точку выдавливания. Например, если при выдавливании выбрана наружная поверхность стены, выдавливание начнется в некоторой точке, отмеренной от этой наружной поверхности. Это свойство доступно только при создании крыши выдавливанием.
Конец выдавливания	Параметр определяет конечную точку выдавливания. Например, если при выдавливании выбрана наружная поверхность стены, выдавливание закончится в некоторой точке, отмеренной от этой наружной поверхности. Это свойство доступно только при создании крыши выдавливанием.
Базовый уровень	Базовый уровень для крыши. По умолчанию выбирается самый высокий уровень, существующий в проекте. Это свойство доступно только при создании крыши выдавливанием.
Смещение уровня	Расстояние от отметки базового уровня до крыши. Это свойство доступно только при создании крыши выдавливанием.
Строительство
Ширина лобовой доски	Длина линий, задающих бордюрную рейку.
Подрезка	Способ среза крыши на кобылке. См. раздел Создание кобылок с вертикальной, отвесной и квадратной подрезкой.
Привязка к грани	Это свойство определяет способ измерения смещения от основания. Если выбрано «Стропило», смещение измеряется от внутренней поверхности стены. Если выбрано «Ферма», смещение измеряется от наружной поверхности стены. Для того чтобы результат переключения свойства был более наглядным, следует назначить свойству «Смещение от основания» значение, отличное от 0. (См. раздел Свойства линии границы крыши.)

Это свойство доступно только при создании крыши выбором стен.

Отметка конькаМаксимальная высота верхней части крыши над уровнем основания здания. Максимально допустимую высоту конька можно задать с помощью инструмента «Отметка конька». Не изменяется пользователем. Это свойство доступно только при создании крыши по контуру.РазмерыУклонПозволяет изменить линию, определяющую уклон, без необходимости редактировать эскиз. Параметру присваивается значение, если существует линия, определяющая уклон. Если такой линии нет, параметр не имеет значения и недоступен.ТолщинаЗначение полной толщины крыши.

Это значение защищено от записи, за исключением случая, когда применено редактирование формы и соответствующий тип содержит переменный слой. Если значение доступно для записи, его можно использовать для задания равномерной толщины крыши. Если толщина покрытия меняется, данное поле может быть пустым.

Источник

Создание кровли в Autodesk Revit

В данной статье мы рассмотрим базовые возможности создания крыш в Revit, а также поговорим об основных инструментах, которые для этого используются.

Для создания крыш в Autodesk Revit могут использоваться 3 инструмента.

Крыша по контуру позволяет построить эскиз контура крыши, указать, будет ли она скатной, или плоской, и по этим данным Revit автоматически создаёт крышу.

Крыша выдавливанием позволяет задать рабочую плоскость и на её основе создать эскиз профиля крыши, который Revit выдавит в 3D объект.

Крыша по грани предназначена для создания крыш сложной формы – при использовании этого инструмента требуется предварительно вручную создать форму, после чего Revit создаст крышу по грани этой формы.

Самый универсальный из этих инструментов – крыша по контуру. Все крыши на рисунке 2 созданы по контуру.

Для создания контура могут использоваться как стандартные инструменты рисования, так и инструменты выбора существующих линий и стен. При выборе стен создадутся необходимые связи, и при изменении стен крыша изменится соответственно. Кроме того, при работе с этим инструментом доступна настройка свесов.

Для создания уклона могут использоваться два инструмента – формирование уклона грани, и стрелка уклона. На рисунке 4 – двускатная крыша задана параметром «уклон» у линии эскиза

В следующем примере аналогичная крыша задана стрелками уклона.

Благодаря тому, что параметры свеса и уклона настраиваются для каждой грани, форму крыши можно настроить довольно гибко. При этом оба инструмента можно комбинировать, получая, в итоге, достаточно сложные формы. Так, разделив сегмент крыши, можно задать ему уклон стрелками.

Важно при этом снять галочку «формирование уклона для этого сегмента.

Результат будет таким:

Для создания крыши выдавливанием необходимо выбрать рабочую плоскость. Может использоваться как опорная плоскость модели, так и любая вертикальная поверхность.

Далее необходимо задать форму крыши

Глубину выдавливания можно редактировать параметрами, либо с помощью ручек.

Если профиль может меняться при движении вдоль крыши, то необходимо использовать крышу по грани. Для начала необходимо создать саму грань. Для этого можно воспользоваться инструментом «Форма в контексте», на рисунке 12 изображена поверхность, созданная на основе трёх сплайнов.

И крыша, созданная на основе этой поверхности

Источник

Файл образца крыши Revit

Файл содержит примеры следующих форм крыши, а также образец здания с комбинацией типов кровли:

Загрузка файла образца

Шатровая крыша

Все кромки на эскизе определяют уклон.

Двускатная крыша

2 кромки на эскизе определяют уклон. Стены присоединяются к крыше в соответствии с ее торцами.

Односкатная крыша

1 кромка на эскизе определяет уклон. Все стены присоединяются к крыше.

Плоская крыша

Ни одна кромка не определяет уклон. Крыши без определяющих уклон кромок можно изменить с помощью инструментов редактирования формы. Инструменты редактирования формы доступны при выборе элементов крыши в области рисования.

Направление уклона

Для создания уклона крыши используйте стрелку направления уклона. Стрелка направления уклона не обязательно должна проходить по всей кромке крыши и может быть использована только на отдельной ее части. В этом примере стрелка направления уклона определяет уклон крыши из одного угла в другой.

Крыша с отредактированной формой

Редактирование формы позволяет располагать точки и ребра независимо друг от друга. В этом примере точка добавлена в центр крыши, а затем перемещена ниже для создания пологой области крыши.

Цилиндрический свод

«Крыша выдавливанием» необходима для выдавливания на основе формы эскизного ребра. В этом примере в качестве эскизного ребра для создания цилиндрического свода используется дуга. Стены присоединяются к элементу крыши. Для редактирования эскиза крыши выберите ее и используйте инструмент «Редактировать контур» на контекстной вкладке.

Комбинированная крыша

В модели-образце используется сочетание элементов крыши для создания общей крыши. Можно выбирать и редактировать каждый элемент по отдельности.

Источник

Revit

Не удалось извлечь оглавление

Файл образца крыши Revit

Файл содержит примеры следующих форм крыши, а также образец здания с комбинацией типов кровли:

Загрузка файла образца

Шатровая крыша

Все кромки на эскизе определяют уклон.

Двускатная крыша

2 кромки на эскизе определяют уклон. Стены присоединяются к крыше в соответствии с ее торцами.

Односкатная крыша

1 кромка на эскизе определяет уклон. Все стены присоединяются к крыше.

Плоская крыша

Ни одна кромка не определяет уклон. Крыши без определяющих уклон кромок можно изменить с помощью инструментов редактирования формы. Инструменты редактирования формы доступны при выборе элементов крыши в области рисования.

Направление уклона

Для создания уклона крыши используйте стрелку направления уклона. Стрелка направления уклона не обязательно должна проходить по всей кромке крыши и может быть использована только на отдельной ее части. В этом примере стрелка направления уклона определяет уклон крыши из одного угла в другой.

Крыша с отредактированной формой

Редактирование формы позволяет располагать точки и ребра независимо друг от друга. В этом примере точка добавлена в центр крыши, а затем перемещена ниже для создания пологой области крыши.

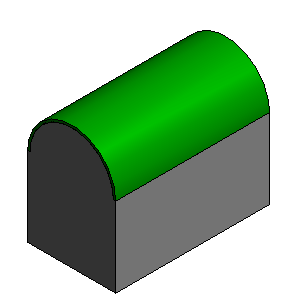

Цилиндрический свод

«Крыша выдавливанием» необходима для выдавливания на основе формы эскизного ребра. В этом примере в качестве эскизного ребра для создания цилиндрического свода используется дуга. Стены присоединяются к элементу крыши. Для редактирования эскиза крыши выберите ее и используйте инструмент «Редактировать контур» на контекстной вкладке.

Изменения в эскизах крыши

Изменение свойств эскизных линий, используемых в элементах крыши, влияет на геометрию. Уклон каждой кромки крыши можно задать по отдельности. Используйте свойство «Смещение от базовой линии крыши» для создания «вальмовой крыши» или задайте альтернативные значения высоты свесов с каждой стороны крыши.

С помощью стрелок уклона, используемых на сегментах и образующих кромку крыши, можно создать слуховое окно вдоль кромки крыши.

Комбинированная крыша

В модели-образце используется сочетание элементов крыши для создания общей крыши. Можно выбирать и редактировать каждый элемент по отдельности.

Источник

Revit

Не удалось извлечь оглавление

Видеоролик: создание скатной крыши

Скатную крышу формируют наклонные кромки на эскизе крыши. Для создания элементов скатной крыши используйте наклонные кромки или стрелки уклона.

В этом видеоролике представлены сведения по следующим операциям.

Транскрипт

Чтобы создать в Revit скатную крышу, измените эскиз контура крыши, указав формирующие уклон кромки.

При редактировании эскиза крыши выберите кромку или кромки, которые необходимо сделать наклонными, затем на панели параметров установите флажок «Формирование уклона». В области чертежа значки углов указывают линии эскиза, которые задают уклон.

Чтобы изменить уклон, выберите формирующую уклон кромку и измените значение уклона на палитре свойств или непосредственно в области чертежа.

Завершите построение эскиза для создания крыши. В данном случае получилась двускатная крыша, поскольку уклон задавали две параллельные кромки крыши.

Чтобы изменить уклон, используйте ручки формы для растягивания крыши или измените соответствующее значение на палитре свойств. Можно также снова изменить контур эскиза, чтобы задать уклоны или добавить дополнительные формирующие уклон кромки.

Уклон для третьей кромки крыши добавляется, чтобы получить шатровую крышу.

Уклон крыши также можно определить с помощью стрелки уклона. Удалите с эскиза контура крыши все формирующие уклон кромки, затем с помощью стрелки уклона изобразите уклон крыши.

Свойства стрелки уклона определяют смещение по высоте начальной и конечной точек стрелки. В свою очередь эти смещения определяют уклон крыши.

Стрелка уклона на этом эскизе формирует односкатную крышу.

Применение инструментов, задающих уклон, к эскизу контура крыши позволяет определить конструкцию крыши. Для создания определенной конструкции может потребоваться несколько объектов крыши.

Источник
