Самодельный винтовой замок с секретом для гаража — инструкция и чертежи
Даже самые дорогие, а значит, сложные магазинные замки для опытного взломщика не проблема: разница только во времени, необходимом на вскрытие. Наибольшему риску в плане несанкционированного проникновения подвергаются нежилые, отдельно стоящие постройки. И если из небольшого дачного домика вынести особо нечего, то, например, гараж – объект повышенного внимания злоумышленников: в нем есть чем поживиться.
Врезные, навесные замки для них не преграда. Универсальные отмычки, наработанные приемы – запорные устройства в стандартном исполнении от угона авто не спасают. Другое дело – механизм, изготовленный самостоятельно, секреты которого известны только мастеру. В плане повышенной надежности, уровня безопасности интерес представляет винтовой замок.
Его неоспоримое преимущество – в нестандартном исполнении конструктивных элементов «секретки». Даже если открывать/закрывать образец в присутствии постороннего, последний сможет понять лишь принцип работы, определить тип, но подобрать отмычку, методику вскрытия такого гаражного замка не получится.
Устройство винтового механизма
«Народные умельцы» разработали несколько вариантов запорных устройств данного типа. Но их составные части, как и принцип функционирования, идентичны: разница лишь в отдельных деталях.
Есть несколько схем, по которым собираются винтовые механизмы. Конфигурация корпуса (горизонтальная/вертикальная), его форма, размер дужки – это детали, не влияющие на функционал замка. Степень его секретности определяется особенностью рабочей части ключа.
Вариант 1
На торце стержня делается прорезь, а конец ключа представляет собою продольный выступ, совпадающий с пазом; или наоборот. Самый простой в изготовлении замок с секретом винтового типа.
Недостаток – такой запор может лишь остудить пыл любителя поживиться чужим добром. Для профессионала он не препятствие – вскрывается обычной отверткой с плоским жалом или разновидностью пассатижей (утконосами), пинцетом.
Этот механизм можно усовершенствовать, изменив форму торцевой части стержня. Она делается квадратной или прямоугольной. Минус в том, что изготовить к нему ключ гораздо труднее.
Достоинство – открыть такой замок с секретом чрезвычайно сложно. Отмычкой может служить, например, стальная трубка, сплющенная по сторонам. Но не все так просто.
Вариант 2
Особенность конструкции в том, то на срезе стержня высверливается отверстие небольшой глубины. Это – посадочное «гнездо» для штифта, расположенного на конце рабочей части ключа. Выточить сложно, а потому домашние мастера предпочитают приваривать тонкую стальную шпильку к его головке. Хотя и в этом случае, как вариант, можно сделать все ровно наоборот. В чем «секрет»?
Отверстие сверлится с некоторым отстоянием от центра стержня, и данный интервал выбирается мастером произвольно. Даже разглядев «гнездо» в канале корпуса, невозможно определить его диаметр, а также величину смещения от продольной оси винта.
Если изучить все статьи данной тематики, обмены мнениями на форумах, можно найти и другие варианты винтовых механизмов. Но все они, как правило, модификации отмеченных выше образцов (например, вместо одного упорного штифта – два). Изобретать что-то более сложное бессмысленно, так как понадобится специальное оборудование + навыки работы на нем. Следовательно, говорить о собственноручном изготовлении не приходится – без помощи профессионала не обойтись.
Остается добавить, что самодельные замки с секретом винтового типа лучше магазинных аналогов, что бы ни утверждали менеджеры и рекламщики. Аргументы следующие.
Изготавливая замок для гаража (или иного охраняемого объекта) своими руками, не стоит забывать, что его главный секрет – в нестандартном исполнении. А потому все чертежи, схемы, описания, которые несложно найти в различных источниках, нужно расценивать лишь как полезную информацию. Слепо копировать механизм не следует – гарантия надежности запорного устройства в оригинальности его конструкции!
Как сделать дверной замок
Чтобы обезопасить дом от проникновения посторонних, на двери устанавливаются замки. Они бывают разных видов и типов, поэтому подобрать интересующую модель, с учетом ваших требований, не составит особого труда.
Классификация дверных замков
По степени защиты и по механизму открытия, замки можно разбить на такие группы:
Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.
Из замков, имеющих механизм, простой вариант — механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, замок срабатывает и дверь открывается.
Для управления электромеханическими и электромагнитными устройствами используют электрический сигнал. Они допускают использования пульта для дистанционного открытия системы. Возможно использование считывания отпечатков пальцев или ладони, голосовое управление и т.д.
По варианту крепления замки бывают:
Накладные менее практичные, поэтому их использование постепенно сходит на нет. Замок состоит из двух важных элементов: с одной стороны располагается секретный механизм и защелка, с другой стороны — ответная планка.
Дверные устройства врезного типа более практичны и популярны. Основная часть при креплении располагается в теле двери. Снаружи видно только замочную скважину, декоративная панель и ручка, для открывания двери. Ответная часть располагается аналогичным образом в дверной короб.
Замок встроенного типа более практичный. Он также располагается внутри дверного полотна, но с той лишь разницей, что он не врезается в него, а устанавливается в процессе изготовления двери. Отличительной чертой таких устройств считают наличие ригелей, которые могут располагаться не только в области замка, но и по всему периметру двери.
Навесной замок используется только для запирания хозяйственных построек. Потому что его использование на входных или межкомнатных дверях нецелесообразно.
Практически любой замок содержит одинаковый комплект элементов:
Отличительной чертой замков для межкомнатных дверей является отсутствие секретного механизма, в то время как дверные устройства на входные блоки без них не обходятся. Чем больше комбинаций секретки, тем надежнее запорное устройство.
Есть отдельные виды дверных конструкций, которые относятся в категорию взломоустойчивых. Открыть такой замок без родного ключа невозможно.
По типу запирающего механизма дверные устройства делятся на сувальдные и цилиндровые.
Замки можно как приобрести в специализированных магазинах или на строительном рынке, так и сделать на дверь своими руками. Для такого запора намного труднее подобрать ключ, он собирается из качественных элементов, и схему секретной части знает только разработчик.
Помимо этого, замки разделяются по области применения, в связи с чем они бывают:
Их устройство примерно одинаково, но отличия все же имеются, что позволяет разграничить устройства по назначению.
Механизм секретки
Личинка — основная часть замка. От ее надежности и секретности зависит сохранность личного имущества.
В зависимости от конструкции личинки бывают:
Более надежными считаются сувальдные типы. Это объясняется наличием специальных сувальд, которые приподнимаются до определенного уровня при движении ключа в замочной скважине.
Дисковое устройство менее надежное, но не менее популярное. Для отпирания такого механизма нужен ключ, в виде разрезанного пополам прута, с характерными насечками. При проворачивании такого ключа внутри замочной скважины, образуется своеобразный тоннель и поворачивание дисков, в результате чего происходит отпирание механизма.
Ригельные механизмы менее надежные, поэтому их используют очень редко. Принцип отпирания заключается в движении двух ригелей, которые оттягиваются друг от друга специальными ключами.
Личинка крестового типа самая ненадежная. Взломать замок этого типа можно имея в своем распоряжении крестовую отвертку.
Самодельный замок-щеколда
Принцип действия такой: в двери устанавливается болт (типа мебельного), который поворачивается с помощью шестигранного ключа. Болт проходит через всю толщину полотна. На обратной стороне створки находится рейка (щеколда), которая крепится к болту. Для этого на конце метиза выполнена плоская лыска. Ее выполняют с помощью надфиля. Рейка насаживается на лыску. Чтобы стальная пластина не спадала с болта, подпирают гайкой, которую навинчивают с одной и другой стороны щеколды.

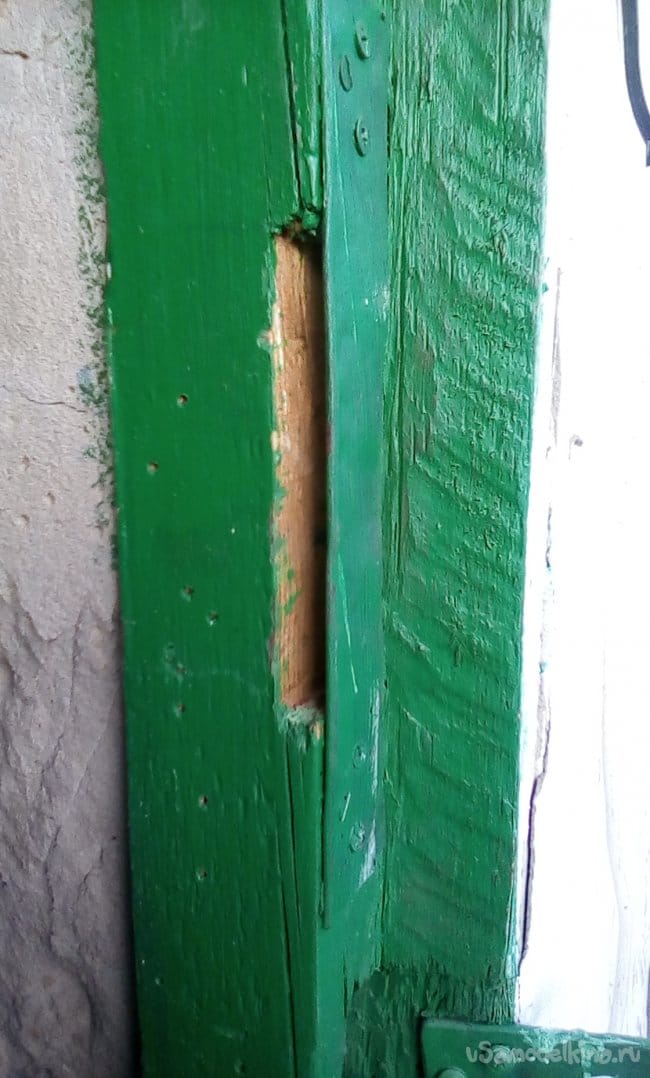

Для запирания двери щеколда должна находиться в ответной планке.
Теперь, чтобы открыть дверь, в головку болта вставляют шестигранный ключ и поворачивают. Одновременно с поворотом болта поворачивается и щеколда.
Потайное механическое устройство
Хитрость такой щеколды заключается в том, что трудно отыскать головку отпирающего болта на поверхности полотна.
Механический замок, сделанный своими руками
Такую задвижку можно изготовить своими руками. Она представляет собой металлическую пластину, которая имеет вид как на рисунке.
В створке выполняется отверстие малого размера (порядка 10 мм). Стержень ключа на конце имеет пластинку, которая может вращаться вокруг своей оси. Когда ключ просовывается в замочную скважину, пластинка со стержнем составляют единую прямую. На стержне меткой нанесен ограничитель, и ключ вставляется в скважину четко по этот ограничитель. Далее пластинка под собственным весом опускается и фиксируется в одной из прорезей на задвижке.
Схема самодельного механического устройства
Чтобы при движении рейка не выпала, для нее устанавливается ограничитель или стопор, выполненный в виде упора и две поддерживающие скобы. Таким образом, с одной стороны ход рейки контролирует упор – ограничитель, с другой – она перемещается до первой скобы.
Открыть такую систему может только собственный ключ, изготовленный под этот замок, поскольку снаружи нельзя выяснить длину пластинки, присоединенной к стержню.
Электромеханическое дверное устройство
При запирании двери ригель, состоящий из штока и головки, входит в ответную планку, при этом связанная с ним пружина растягивается или взводится. Пружина соединена с катушкой или соленоидом. При отключении электричества пружина освобождается, и ригель втягивается внутрь замка.
Конструкция электромеханического устройства
Внимание! Если электроэнергия отсутствует, то замок можно открыть снаружи с помощью ключа, а изнутри дверь открывается с помощью специального рычажка или кнопки.
Электромагнитные дверные замки
Чтобы понять, как сделать магнитный замок своими руками, сначала рассмотрим его устройство.
Замок и его устройство
Основным элементом механизма является электромагнит, который представляет собой сердечник, выполненный из трансформаторной стали в форме буквы Ш. Такая сталь не обладает эффектом памяти и является магнитомягким материалом. Сердечник набирается из большого количества тонких пластинок или производится из цельной пластины.
Вокруг сердечника обмотка из медной проволоки, покрытой эмалью. Катушка имеет большое количество (до тысячи и более) витков. При прохождении электрического тока по обмотке в сердечнике создается электромагнитное поле, которое и управляет работой замка.
Однако со временем происходит ослабление механических характеристик двери из-за эффекта остаточной намагниченности. Для борьбы с ним используют эффект смены полярности напряжения при размагничивании замкового устройства. Однако в этом случае для открытия двери необходимо приложить усилие.
Благодаря отсутствию подвижных деталей, замок имеет длительный срок эксплуатации.
Поскольку для изготовления деталей замка используется малолегированная сталь, которая легко подвергается коррозии, то их необходимо защитить. Для защиты используют лакирование, цинкование или никелирование.
Основным параметром замка является сила удержания двери. Для увеличения усилия, которое применяется для удержания двери, возможна установка нескольких запоров. Эта величина зависит от материала, из которого изготовлен сердечник и якорь, силы тока и количества витков в обмотке катушки. Выполняются накладного типа.
Электромагнитные или электромеханические замки устанавливаются на противопожарные двери, входные конструкции в подъездах и т.д.
Типы электромагнитных замков
В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.
Для замков удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.
Принцип действия удерживающего электромагнитного замка
Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.
Сдвиговые замки устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.
Собираем электромагнитный замок своими руками
Рассмотрим один из вариантов сборки механизма.
Чтобы собрать электромагнитный замок, используя свой опыт, который бы открывался с помощью пульта, необходимо:
Кнопочную панель, например, модель КБД-10В, можно приобрести на рынке.
Таким образом, своими руками можно собрать замок любого типа. И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей.
Потайной дверной замок
Здравствуйте Самоделкины! Предлагаю на ваш обзор очередную самоделку. Это потайной дверной замок, который легко можно сделать своими руками.

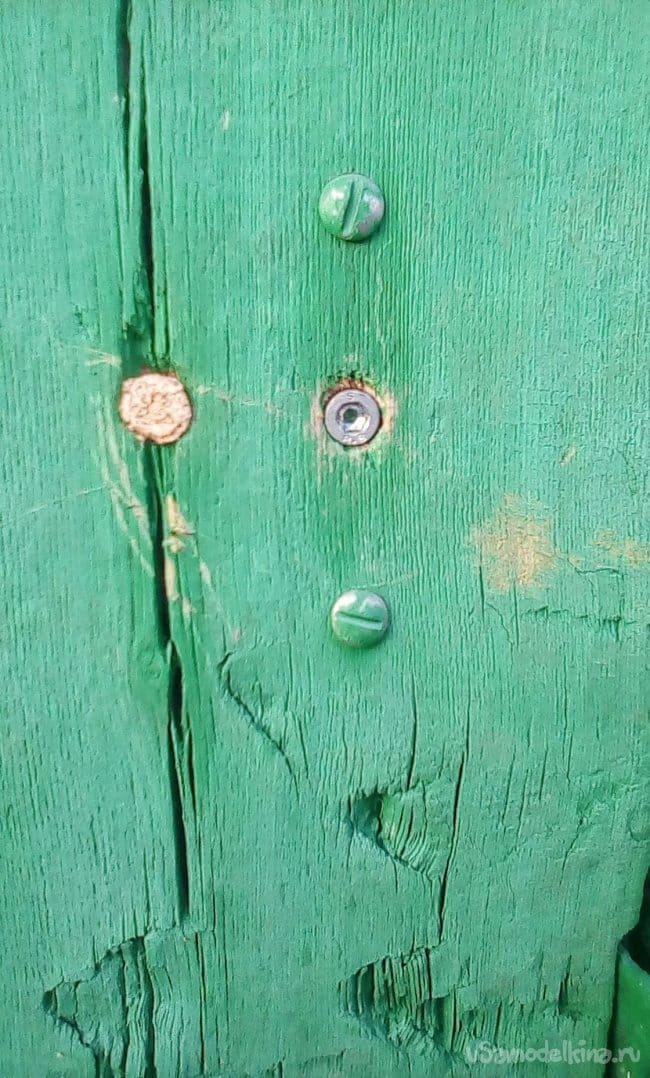

Как это все работает? На двери нет никаких отверстий для ключей, но она не открывается. Запирается дверь снаружи, но непонятно как. Весь фокус в том, среди головок шурупов и болтов на поверхности двери затерялась шестигранная головка мебельного болта.
Для сборки этой самоделки нам потребуются следующие материалы и инструменты.

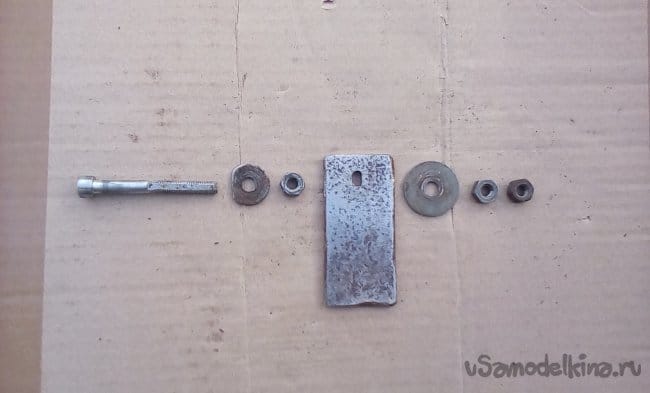

Это – мебельный болт с резьбой М8; три гайки с такой же резьбой; две шайбы под эти гайки; металлическая пластина толщиной 4 мм, и шириной 5 см.
Инструменты: ножовка по металлу; два автомобильных ключа 14*13 и 14*17; напильник; надфиль; дрель, сверла, стамеска и молоток.
Собираем это все в следующем порядке.

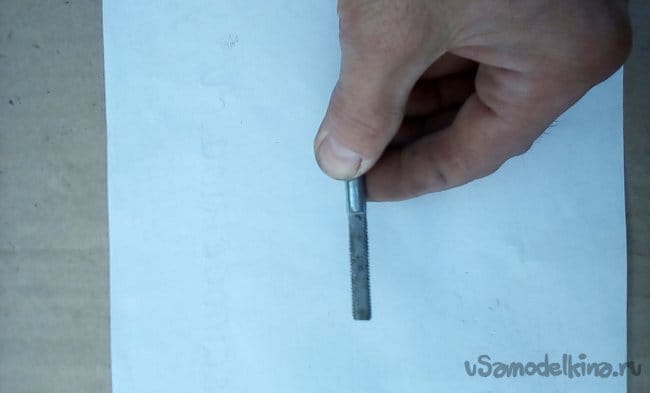

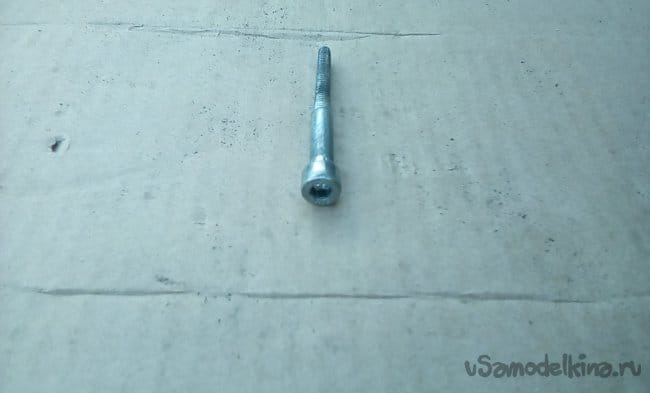

Шаг-1. Берем мебельный болт, стачиваем на наждаке с одной стороны резьбу на всю ее длину (делаем лыску). С противоположной стороны –делаем тоже самое действие. Толщина болта между сточенных сторон должна быть 5мм. Это все показано на фото.

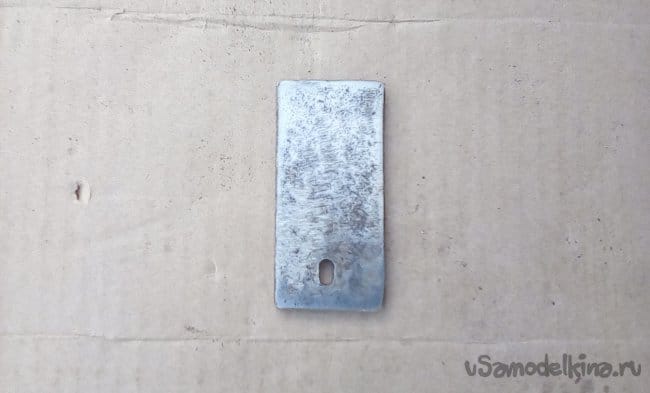

Размеры этого отверстия 5 *10 мм.

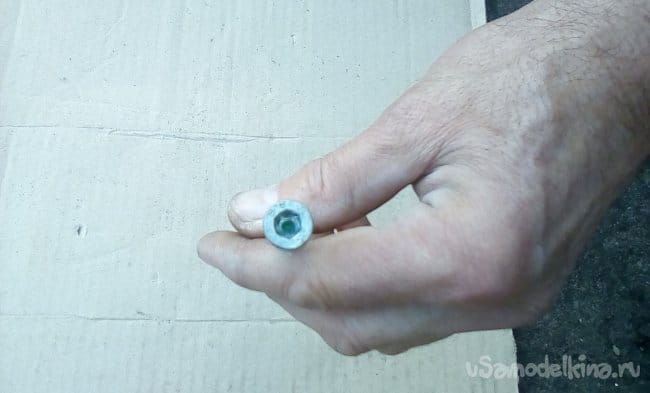

Вставляем в головку болта шестигранный ключ, поворачиваем его вместе с болтом, тем самым проверяем работоспособность замка. Чтобы щеколда не падала вниз, ставим сбоку от нее ограничитель в виде самореза или гвоздя. Такой замок можно поставить на входную дверь во двор своего дома или в сарай.
Гаражные реечные замки — технические характеристики, устанавливаем своими руками
Преимущества замков сделанных своими руками
Производители предлагают на выбор навесные, накладные и вставные замки с разной степенью защиты. Все они имеют один недостаток: шаблонное производство облегчает поиск универсальной отмычки.
Знание слабого места стандартных конструкций облегчает злоумышленникам задачу – становится легче обойти защиту. Действительно надежные замки стоят недешево, и не все готовы тратить такие средства.
К преимуществам самодельных конструкций относится:
Штамповка или самоделка
Выбор изготовителя замка на гаражные ворота встает перед всеми владельцами гаражных построек, и он достаточно небольшой. Вы либо выбираете заводское изделие, либо создаете уникальный, подходящий именно под ваш гараж механизм.
Не секрет, что многие автолюбители скорее купят данное изделие в магазине. Однако если покупать замок для гаража штамповочного варианта, уверенности в том, что воры не смогут подобрать к нему подходящую отмычку, нет. Кроме того, частенько и качество таких засовов «хромает». Заводские затворные механизмы, имеющие соответствующее качество, гарантию, собранные в ручную, относят к изделиям достаточно высокой ценовой категории. Согласны ли вы платить такие средства?
Выбор материалов и подготовка инструмента
Для создания замка необходима сталь или другой металл. Если в конструкции есть ригель, желательно сделать его бронированным. Все детали должны быть прочными и крепкими. Даже самый сложный замок иногда легче не вскрывать, а вырезать. Так, слабым местом навесных конструкций становятся обычные стальные дужки. Если в двери есть щель, то через нее просто перепиливается запор.
Внимание! При создании собственной конструкции важно не только придумать запор, но и качественно спрятать все его части. Не показывайте окружающим, как открыть ворота в гараж, и особенности запора.
Помимо деталей, источником которых может послужить и покупной замок, необходимо специальное оборудование. Для создания механизма может потребоваться сварной аппарат, токарный и фрезерный станки, микросхемы, паяльник и другие инструменты. Иногда даже навыки программирования. Конкретный набор будет зависеть от конструктивных особенностей.
Правила выбора
Очень часто реечные замки изготавливают в подпольных условиях. При этом далеко не каждое подобное изделие обладает достаточным качеством. Поэтому нужно знать, как выбрать хороший вариант:
Такие простые правила помогут вам выбрать максимально качественное изделие. Оно прослужит вам долгие годы.
Реечный замок – это не самый лучший вариант дл гаража. В качестве защиты от взлома сам по себе он практически бесполезен. Поэтому лучше его все-таки заменить более современной конструкцией.
Технология изготовления замков собственноручно
Так как замок должен получиться уникальным, нет четкой инструкции, как его сделать. Можно рассмотреть принципы работы запорных механизмов и доработать их так, чтобы получилось было собрать все своими руками.
Простой винтовой и навесной замок с секретом
Одна из простых и классических конструкций, которая подходит для навесного или накладного замка. Отличается довольно большими габаритами. Принцип работы у такого замка следующий:
Хитрый механизм затрудняет подбор отмычки, так как ключ обычно угловой, и вор не знает, где внутри паз для открытия. Сложно выбрать отмычку.
Падающая модель
Замок накладного или врезного типа. Представляет собой диск с отверстиями. Выдвигается и задвигается ригель вращением диска с пазами. В центре диск имеет отверстие для ключа. Обычно оно небольшое. Секрет замка в падающем ключе. Диск расположен вертикально, пазы выходят внутрь двери или ворот. Их может быть разное количество.
Когда ключ вставляют в отверстие, приходит в действие шарнир в нем. То есть части ключа, под действием силы тяжести, провисают под углом 90 °. На этой отвисающей части имеются выступы, которые совпадают с пазами на диске. Когда они вставлены, то при проворачивании ключа замок приходит в действие. Именно такая «качающаяся» конструкция получила название падающего ключа.
Электромеханический вариант
Обычный замок усиливают электрическим запором. Есть разные конструкции такого замка, но принцип работы прост. Внутри есть приемник, а ключ – это передатчик. Радиоволной передается сообщение, оно проверяется приемником и, при совпадении, отпирается запор.
Для защиты радиосигнала от перехвата внутрь встроен алгоритм смены ключа после каждого использования.
Другой вариант, когда гараж находится у дома. Замок не открыть, пока линия запитана током. Управление находится в доме и отключается владельцем в тот момент, когда он идет в гараж. Можно найти чертежи таких замков и, при умении работы с электричеством и наличии навыков программирования, создать собственный.
Внутренний реечный замок
Классический вариант для гаража. Запирающие рейки под действием пружины входят в пазы. Для открытия замка пружины необходимо сжать. Для этого на паре ригелей пропилены по диагонали пазы. Они соответствуют таким же на ключе.
Когда ключ вставляют, он проскальзывает по полозьям, и пружины сжимаются. Ригель выходит из паза. То есть для открытия такого замка необходимо просто вставить правильный ключ.
Принцип действия замков в зависимости от их вида
Это наиболее распространенный вид изделий. Весь механизм такого устройства находится в подвесном корпусе.
Запирание производится с помощью дуги или штыря, который вставляется вовнутрь. Для работы конструкции, на запираемых створах нужен монтаж специальных проушин, куда вставляется дуга, с помощью которой происходит запирание.
Такой тип технического устройства имеет одно отрицательное качество, что ставит под сомнение его положительные свойства — его сравнительно легко можно открыть. Вешаются такие замки снаружи, поэтому злоумышленники имеют к нему доступ, а с помощью отмычки его можно открыть или просто сбить.
Совет: Замок такого типа следует применять лишь как дополнительную меру защиты, когда комбинируется использование нескольких вариантов устройств запирания.
Открывается замок специальным индивидуальным ключом, который вставляется в скважину и при повороте вытягивает задвижки. Такой тип конструкции устройства несколько надежнее, но его можно взломать при перепиливании запирающих элементов или подобрав ключ.
Его достаточно трудно установить, а надежность устройства сравнительно небольшая. Применять такую конструкцию можно только как дополнительную меру защиты.
Более простыми при самостоятельном изготовлении являются запоры для гаражей другого типа.
Так называется запираемая система, работающая по принципу засова. Вариант замка отличается достаточно простотой конструкцией, его легко можно изготовить самостоятельно.
Работает такое устройство по такому принципу:
В этом случае снаружи нет никаких элементов замка. Это самый надежный замок для гаража, взлом ворот становится почти невозможным.
Это самый простой, достаточно надежный и эффективный самодельный вариант для запирания гаражных ворот, что позволяет применять его в большинстве случаев. Шпингалет — металлический штырь, передвигаемый внутри проушин.
Обычно он монтируется на внутренней стороне дверей гаража. Работает такое устройство по принципу задвижки.
Это запирающее приспособление является разновидностью шпингалета, с той разницей, что шпингалет, чаще всего, двигается в горизонтальном направлении и используется при одностворчатой конструкции ворот. Для распашных ворот запоры состоят из металлических стержней, передвигаемых вертикально внутри специальных проушин, установленных на створах.
Для осуществления запирания, в земле под стержнями делается пара отверстий глубиной примерно полметра.
Совет: Увеличить прочность и надежность конструкции следует установкой в эти отверстия металлических трубок, подходящего диаметра, которые затем бетонируются.
Такого типа запоры имеют основной недостаток – они закрываются изнутри, что требует установки дополнительной двери. Их можно использовать, если гараж встроен в здание дома или во дворе усадьбы.
Самодельный гаражный замок чертеж
Категория: Приспособления 1 836 Самодельный гаражный замок, чертеж и видео. На рисунке изображена деталировка изделия:
Как это работает: В пазы каркаса (1) замка вставляется ригель (2), в отверстие которого устанавливается пружина (4) и металлический шарик (5). Справка. Пружина и металлический шарик предотвращают самопроизвольный сдвиг ригеля относительно его крайних положений (открыто и закрыто).
Ключ вставляется в сквозное отверстие каркаса, поворачивается, секретка (7) вставляется в одно из трех отверстий ригеля (2), ключ поворачивается и происходит перемещение ригеля в пазах, до тех пор, пока шарик не станет на свое место. Чертеж каркаса замка.
Чертеж ригеля.
Чертеж ключа.
Представленная конструкция способна надежно защитить помещение от незаконного проникновения и гарантировать хорошую сопротивляемость замка от взлома, при минимальных затратах на его изготовление.
Поделитесь с друзьями! >Как сделать своими руками хитрый самодельный замок с секретом для гаража?
Назад в 90-е: 2 самодельных гаражных замка, которые больше никто не делает | Показываю устройство
Приветствую гостей и подписчиков канала Euro Welder
! В этой статье расскажу о двух необычных замках, которые можно было легко встретить в 90-е года прошлого столетия, а сегодня это уже скорее раритет.
Конечно необычными в то время их никто не называл, ведь такие и похожие замки ставили практически везде: от гаражей до дач.
Эти замки сохранились и на нашей семейной даче, в своё время их делал отец на заводе. В эпоху всеобщего дефицита такие замки, скорее всего по моделям из номеров советских журналов по самоделию, изготавливались заводскими рабочими — для себя и на заказ. Чертежи и технология передавалась из рук в руки. Итак, к обзору:
Реечный замок.
Как вы уже успели догадаться — принцип работы замка самый незамысловатый. В корпусе замка расположены рейки (ригели) которые имеют косые проточенные канавки под углом (чаще) 45 градусов, и пружины которые выталкивают ригели из корпуса. Когда мы вставляем ключ в замок косые на ключе совпадают с проточкой на рейке и вдавливая мы тем самым сдвигаем ригель замка в сторону и открываем его. После вытаскивания ключа пружины выталкивают ригель обратно из корпуса и замок закрывается. Принцип работы смотрите на видео:
2. Замок с секретом
Такая же довольно простая и хитрая одновременно конструкция. Ключ имеет рабочую часть с проточкой, которая установлена на втулке и может принимать положение из 0 градусов — в 90. На нужной длине находится зацеп, который совпадает с отверстием на рейке замка, при захвате которого и повороте ключа замок открывается. Смотрим видео:
Если Вам понравилась и была полезна эта статья — сохраните её, чтобы не потерять, а также поддержите канал лайком и подпиской!
Самодельные замки с секретом для гаража: чем они лучше?
Основное преимущество самодельных замков для гаража — их оригинальность. Воры хорошо знакомы с промышленными замками и способами их установки. Самодельный гаражный замок, если он достаточно оригинален, может поставить жуликов в тупик, а это всегда пугает пришедших «на дело» и отбивает у них охоту продолжать.
Смысл изготавливать такой замок есть тогда, когда есть доступ к хорошим материалам, закалке стали, токарным и фрезерным станкам и т.п. Иначе самый оригинальный замок будет просто сбит или сломан силой. Другой способ заключается в необычном использовании готовых замков или их частей.
Фото самодельных замков с секретом для гаража:
Особенности и разновидности самодельных конструкций замков
Гараж необходим для того, чтобы защитить автомобиль или любое другое транспортное средство от воздействия внешних факторов, в том числе и от угона. Как вы понимаете, при помощи гаража вы защищаете свой автомобиль от воздействия осадков и других природных явлений. Но полная гарантия безопасности вашего транспортного средства отсутствует. В большей степени сохранность машины зависит от того, насколько прочен и надежен замок.
Существует несколько видов гаражных замков:
Доработка покупных замков
Если сделать замок для гаража своими руками не получается из-за нехватки нужных материалов или технологий их обработки, то можно попытаться доработать уже готовые замки.
Существуют разные типы замков:
Навесной замок легко сбить кувалдой, какой бы хитрой не оказалась его личинка. Петли могут быть срезаны обычной ножовкой по металлу без особенного шума. Навесной замок не является большим препятствием для современных деточкиных, очень хорошо оснащенных отличным инструментом.
Накладные и врезные замки сломать значительно сложнее. По сути, это простое выбивание двери (особенно это справедливо для врезных замков). Для таких случаев взломщики применяют два метода:
Если в двери есть щель, открывающая доступ к засову, то он может быть перепилен электролобзиком за несколько минут.
Некоторые виды замков, предложенные умельцами, например, реечный замок с «секретным» ключом, слишком наивны, чтобы защитить от взломщиков. Секретной тут является всего лишь длина поворачивающейся планки на ключе. Взломщик изготовит эту планку из картона и будет подрезать ножницами, пока замок не начнет ее мять. В следующий раз взломщик придет уже не на разведку, а на дело.
Защиту гаража от вскрытия надо рассматривать немного шире, чем просто выбор замка. По расположению гаражи бывают коллективными, находящимися во дворе жилого дома или пристроенными поблизости от индивидуального дома или коттеджа. Во многих случаях, гараж может быть частью дома.
Самый худший случай — коллективный гараж.
Но в последнее время многие гаражные сообщества ставят камеры наблюдения, причем делают это довольно хитро, нанимают сторожей и автомобильным ворам становится все труднее работать.
Гараж во дворе дома более удобен владельцу, особенно, если он виден из окна квартиры, а гараж на личном участке с домом — это совсем хорошо. В последнем случае, гараж можно защитить лучше всего.
Для наилучшей защиты гаража следует использовать прочные металлические ворота и двери, такие, которые нельзя выбить кувалдой. Самодельный замок на гараж должен быть полностью скрытым с внешней стороны, а его засов — бронированным. Такой замок нельзя будет открыть никакими отмычками, и даже обычными ключами. Это электрозамок, управляемый на расстоянии.
Еще один, тоже весьма практичный вариант, это установка скрытого электрозамка вместе с обычным, механическим. Причем, можно использовать даже навесной замок. Механический замок служит первым барьером, который должны будут преодолеть взломщики. Но после того, как они это сделают, они натолкнутся на новое, непонятное препятствие, занервничают и уберутся.
Наиболее совершенным для нашего времени можно считать скрытый электрозамок с управлением по радиоинтерфейсу. Ключом является миниатюрный радиопередатчик (брелок), передающий кодовую комбинацию. Приемник проверяет совпадение принятого с заданным ключом и открывает замок.
Чтобы продвинутые угонщики не могли использовать перехваченный ключ, передатчик и приемник меняют код для следующего раза по определенному алгоритму, так, что получается «одноразовый пароль». Это называют системой антисканирования или динамическим шифрованием кода.
Но это не самый дешевый вариант. Минимальная цена здесь около 9000 руб. Самостоятельное изготовление такой системы будет намного дешевле по деньгам, но потребует изрядных знаний в радиотехнике, электронике и программировании, а также умение паять весьма миниатюрные детали.
Доработка готовых замков
Если возможности сварить новый замок нет, то можно доработать готовые замки. Так как они различаются по типу, то и доработки будут для каждого свои:
Создание своего собственного замка с секретом или доработка имеющихся моделей сделают гараж надежной и неприступной для взломщиков крепостью.
Самодельные гаражные замки имеют простую конструкцию и открываются специальным ключом. Ставятся они изнутри гаража, что делает устройства незаметными.
Такие замки изготавливаются по индивидуальным эскизам владельца гаража, к которым достаточно сложно подобрать отмычку, что можно сделать к стандартным моделям замков, приобретаемым в магазинах или на рынках. Какие бывают самодельные замки для гаража, рассматривается в этой статье.
Практический пример
Что можно сделать самому автовладельцу, желающему хорошо защитить свой автомобиль за небольшие деньги?
Один из практических вариантов, годный для гаража, близко расположенного к дому, приводится ниже. Квартира или дом хорошо защищены, а открыть гараж можно только из дома.
Ворота гаража запираются только изнутри, при помощи замков с мощными ригелями, причем желательно эту мощь замаскировать так, чтобы через открытый гараж было неясно, что именно держит ворота.
Со стороны ворот гараж можно взять только тараном с помощью грузового автомобиля, но этот случай уже выходит далеко за условия мирного времени, когда жулики предпочитают не шуметь.
В гараж владелец попадает через отдельную дверь в задней стенке гаража. Эта дверь тоже запирается внутренним замком, но есть еще и обычный замок. Внутренние замки — это электрозамки соленоидного типа, которые управляются из дома, по кабелю, который идет параллельно кабелю питания гаража сетевым напряжением.
Когда дверь закрывается обычным замком, закрываются и соленоидные замки. Вскрытие обычного замка отмычкой ничего не даст взломщикам. А сам владелец, перед выходом из дома, открывает электрозамки подавая питание на них и, тем самым, разблокирует дверь гаража для последующего открытия обычным замком.
Эти электрозамки должны быть установлены так, чтобы как можно меньше привлекали к себе внимания.
Соленоиды замков питаются обычно напряжением 24 В и требуют тока в несколько ампер для срабатывания и гораздо меньший ток для удержания в открытом состоянии (если не снабжены защелками).
Некоторые из электрозамков имеют защелки, также управляемые электромагнитным способом. Но чаще всего попадаются электромагнитные замки, которые имеют скошенный ригель и при закрывании двери фиксируют ее. Открывание происходит после подачи тока.
По правилам пожарной безопасности, при нахождении людей в гараже, двери должны открываться моментально и беспрепятственно! Как это сделать, решать владельцу, но это правило обязательно должно выполняться.
В зимнее время возможно примерзание ригелей, но с этим бороться можно и это достаточно просто.
Для этого следует подогреть электрозамки. Корпус замка оборачивается стеклотканью, затем равномерно нихромовым проводом, толщиной 0.3-0.5 мм.
Длина провода выбирается такой, чтобы соленоид прогревался при комнатной температуре примерно до 70 градусов Цельсия.
Источник напряжения используется тот же от которого питаются соленоиды. Он должен обеспечивать ток не меньше 8 А.
Нихромовый провод затем накрывается новым слоем стеклоткани и еще можно сверху сделать жестяной кожух, а нихромовые провода соединить с медными (лучше сварив, при помощи уголька от батарейки и борной кислоты) и аккуратно вывести наружу.
Зимой, после оттепелей и повторных заморозков, достаточно включить подогрев за несколько минут до открывания дверей и замки сработают безотказно.
Занимаясь этим проектом, важно никому не показывать существование такой хитрой системы и не рассказывать о том, как она работает. Все автовладельцы любят хвалиться друг перед другом своими техническими достижениями, но это не тот случай. Поскольку кабели электропитания гаража (220) и управления замками можно заранее протянуть в гофрированной трубе, воспользуйтесь этим и никому ничего не говорите.
Пусть все думают, что вы проводите свет в гараж. Иначе жулики могут подкопать кабель и открыть гараж по вашим же инструкциям.
При желании можно хорошо защитить свой гараж от автоворов. Для этого есть два пути. Либо потратить много денег на совершенные замки и поставить гараж на охрану в полиции (что тоже стоит денег), либо проявить немного умения и сделать хитрый замок для гаража своими руками. Кстати, богатых людей, несмотря на все крутые технологии, которые они оплачивают, «бомбят» чаще и успешнее, потому, что об их гараже и машине известно широкому кругу людей.
Замки собственного изготовления
Своими руками можно делать не только засовы, но и гаражные замки. Например, описание и чертежи того, как смастерить или ворот, были опубликованы еще в 1998 году в № 6 журнала «САМ». До сих пор эта конструкция очень популярна среди владельцев гаражей. Ее усовершенствуют и даже делают «кодовой».
«Кодирование» навесного замка производят, делая засечки на ключе и регулируя количество полуоборотов для закрывания замка. Конечно, злоумышленник сможет подобрать кодовую длину и количество оборотов. Но эта операция займет слишком много времени. Вероятно, что он не захочет возиться с замком дольше пары минут.
Еще один вид самодельных замков, который достаточно часто используется для запирания гаражей, — это винтовой замок. Он запирает гаражные ворота при помощи винта, находящегося в трубке щеколды. Ключ к нему должен соответствовать шляпке болта. Проблема в том, что сам ключ очень габаритный, а подобрать его при помощи круглой латунной насадки очень легко.
Один умелец придумал сделать свободно вращающийся колпачок на винт. Он входит в сцепление с винтом лишь тогда, когда используется оригинальный ключ с Т-образными вырезами. Мастер делает такие винтовые замки с оригинальными ключами под заказ, зарабатывая на этом неплохие деньги. Самодельный электромеханический замок владельцы гаражей используют не столь часто. Хотя он надежнее всех описанных выше.
Принцип действия такого замка достаточно прост. Когда дверь, калитка или ворота закрываются, взводный ригель замка давит на пружину внутри него и язычок входит в паз двери — так называемую ответную часть замка. Это чисто механическое устройство. Электронная часть замка (в большинстве случаев это соленоид — катушка индуктивности) действует на ригель, замыкая или размыкая электрическую сеть.
Электромеханический замок обычно имеет электронный ключ в виде таблетки либо же управляется дистанционно с брелока. Чтобы сделать такой замок своими руками, используют обычный массивный сувальдный замок, из которого вынимают сувальды (пластины с фигурными вырезами под ключ), оставляя лишь ригели. К ним крепят направляющую пластину. В качестве электрического привода для такого замка используют приводы для автомобильных замков.
Такое устройство, как электромеханический замок, достаточно затратное. Еще один его минус — невозможность управлять им при отсутствии электричества в гараже. Для того чтобы обезопасить себя от невозможности открыть такой замок, для электропитания используют автосигнализацию, подключенную к аккумулятору автомобиля.
Самодельные гаражные замки имеют простую конструкцию и открываются специальным ключом. Ставятся они изнутри гаража, что делает устройства незаметными.
Такие замки изготавливаются по индивидуальным эскизам владельца гаража, к которым достаточно сложно подобрать отмычку, что можно сделать к стандартным моделям замков, приобретаемым в магазинах или на рынках. Какие бывают самодельные замки для гаража, рассматривается в этой статье.
Самодельный винтовой замок с секретом для гаража — инструкция и чертежи
Даже самые дорогие, а значит, сложные магазинные замки для опытного взломщика не проблема: разница только во времени, необходимом на вскрытие. Наибольшему риску в плане несанкционированного проникновения подвергаются нежилые, отдельно стоящие постройки. И если из небольшого дачного домика вынести особо нечего, то, например, гараж – объект повышенного внимания злоумышленников: в нем есть чем поживиться.
Врезные, навесные замки для них не преграда. Универсальные отмычки, наработанные приемы – запорные устройства в стандартном исполнении от угона авто не спасают. Другое дело – механизм, изготовленный самостоятельно, секреты которого известны только мастеру. В плане повышенной надежности, уровня безопасности интерес представляет винтовой замок.
Его неоспоримое преимущество – в нестандартном исполнении конструктивных элементов «секретки». Даже если открывать/закрывать образец в присутствии постороннего, последний сможет понять лишь принцип работы, определить тип, но подобрать отмычку, методику вскрытия такого гаражного замка не получится.
Как самостоятельно сделать замок
А теперь давайте рассмотрим простую инструкцию по изготовлению накладной системы с задвижкой. Она должна приводиться в движение при помощи специального самодельного ключа.
Конструкция состоит из таких элементов (рассмотрим заодно их изготовление):
По углам пластины необходимо просверлить 4 отверстия, при помощи которых будет производиться фиксация замка к створке. Установите направляющую трубку в отверстие пластины. В итоге у вас должен получиться относительно дешевый и простой самодельный замок с “секретом”.
Скос необходимо направить в сторону накладок. После этого можно приварить трубку к основанию, но не забывайте о том, что эти элементы должны быть перпендикулярны. Далее необходимо установить накладки и задвижку. Два болта диаметром М4 нужно вкрутить в задвижку. Длина болтов должна быть около 8 мм. Эти винты будут ограничивать ход задвижки. Рекомендуется под их головками установить пружинные шайбы, чтобы они не выкрутились при работе замка.
Устройство винтового механизма
«Народные умельцы» разработали несколько вариантов запорных устройств данного типа. Но их составные части, как и принцип функционирования, идентичны: разница лишь в отдельных деталях.
Есть несколько схем, по которым собираются винтовые механизмы. Конфигурация корпуса (горизонтальная/вертикальная), его форма, размер дужки – это детали, не влияющие на функционал замка. Степень его секретности определяется особенностью рабочей части ключа.
Вариант 1
На торце стержня делается прорезь, а конец ключа представляет собою продольный выступ, совпадающий с пазом; или наоборот. Самый простой в изготовлении замок с секретом винтового типа.
Недостаток – такой запор может лишь остудить пыл любителя поживиться чужим добром. Для профессионала он не препятствие – вскрывается обычной отверткой с плоским жалом или разновидностью пассатижей (утконосами), пинцетом.
Этот механизм можно усовершенствовать, изменив форму торцевой части стержня. Она делается квадратной или прямоугольной. Минус в том, что изготовить к нему ключ гораздо труднее.
Достоинство – открыть такой замок с секретом чрезвычайно сложно. Отмычкой может служить, например, стальная трубка, сплющенная по сторонам. Но не все так просто.
Вариант 2
Особенность конструкции в том, то на срезе стержня высверливается отверстие небольшой глубины. Это – посадочное «гнездо» для штифта, расположенного на конце рабочей части ключа. Выточить сложно, а потому домашние мастера предпочитают приваривать тонкую стальную шпильку к его головке. Хотя и в этом случае, как вариант, можно сделать все ровно наоборот. В чем «секрет»?
Отверстие сверлится с некоторым отстоянием от центра стержня, и данный интервал выбирается мастером произвольно. Даже разглядев «гнездо» в канале корпуса, невозможно определить его диаметр, а также величину смещения от продольной оси винта.
Если изучить все статьи данной тематики, обмены мнениями на форумах, можно найти и другие варианты винтовых механизмов. Но все они, как правило, модификации отмеченных выше образцов (например, вместо одного упорного штифта – два). Изобретать что-то более сложное бессмысленно, так как понадобится специальное оборудование + навыки работы на нем. Следовательно, говорить о собственноручном изготовлении не приходится – без помощи профессионала не обойтись.
Остается добавить, что самодельные замки с секретом винтового типа лучше магазинных аналогов, что бы ни утверждали менеджеры и рекламщики. Аргументы следующие.
Изготавливая замок для гаража (или иного охраняемого объекта) своими руками, не стоит забывать, что его главный секрет – в нестандартном исполнении. А потому все чертежи, схемы, описания, которые несложно найти в различных источниках, нужно расценивать лишь как полезную информацию. Слепо копировать механизм не следует – гарантия надежности запорного устройства в оригинальности его конструкции!
Преимущества и недостатки механизма
Такие замки имеют очень простую конструкцию. Поэтому на данный момент их практически не используют для запирания квартир. Его чаще применяют для подъездных дверей. Однако иногда такое устройство ставят и на ворота гаража.
Ключ в нем может двигаться только назад или вперед. Запирание двери происходит под воздействием обычного захлопывания. Открывается он за счет того, что воткнутый в замочную скважину ключ совпадает пазами с реками и продвигает их назад.
Несмотря на то, что подобные механизмы уже практически себя изжили, они до сих пор используются для обустройства гаража. Ведь несмотря на все их недостатки, у них есть и кое-какие неоспоримые достоинства.
Какими достоинствами обладает замок:
При всех достоинствах подобных механизмов, у них есть и очень серьезные недостатки. Именно из-за них они постепенно выходят из обихода.
Основные недостатки:
Как сделать элементарный замок для дачи, который не разгадает ни один вор
Замок в задвижкой, как известно, можно закрыть только изнутри. Однако, если немного доработать его конструкцию, то можно получить весьма хитрый и надежный механизм защиты от воров, который наверняка станет нерушимой преградой на пути дачных воров. Самое главное, что соорудить такой замок может каждый хозяин своими силами из подручных материалов. На самом деле замок очень прост. ¦Фото: youtube.com. Многие наши сограждане имеют у себя в собственности дачные хозяйства. На большинстве участков помимо дома находятся хозяйственные постройки, например сараи и погреба, где на протяжении всего года могут оставаться запасы семян, урожая, а также инструменты для работы в дачный сезон. Все это представляет не малую ценность для человека, а потому может быть украдено людьми с не самыми добропорядочными наклонностями и взглядами. Как известно, любой замок можно взломать. Отличное решение для дачи. ¦Фото: youtube.com. Тем не менее, среди современных замков, существует один простой и проверенный временем механизм, который способен поставить в тупик даже опытного вора. Речь идет об обычном задвижном замке, который можно запирать и отпирать не только изнутри помещения, но и снаружи, при наличии подходящего ключа. Главное достоинство конструкции – ее простота и при этом абсолютная неочевидность. Все очень просто на самом деле. ¦Фото: youtube.com. Итак, как уже было отмечено, сам замок – это обычная горизонтальная задвижка, рядом с которой проделано сквозное отверстие для ключа. В задвижке сделаны зубья, которые используются для закрытия и открытия механизма. Принцип действия прост – изогнутый металлический ключ вставляется в замочное отверстие, после чего производится «нащупывание» ближайшего свободного паза. Ключ вставляется в вырез и проворачивается вправо или влево. В большинстве ситуацию нужно зацепиться за разные пазы, постепенно двигая задвижку в нужном направлении. Вот такой ключик. ¦Фото: youtube.com. Такой простой замок станет отличным дополнением к традиционным навесным. Немаловажно и то, что соорудить его можно буквально из подручных средств. Хочется узнать еще больше интересного? Как насчет того, чтобы прочесть про 5 способов извлечь застрявший в замке сломанный ключ в самой сложной ситуации.
Понравилась статья? Тогда поддержи нас, жми:
Эффективные секреты замка для безопасности гаража
Секрет в замке на то и секрет, чтобы никто не знал его устройство. Основная задача – сделать устройство замка сложным, но в то же время простым на первый взгляд, секрет не должен легко читаться при косвенных признаках. Здесь есть некоторая закономерность. Она заключается в том, что простота – залог успеха. Чем проще будет казаться замок, тем сложнее его будет взломать злоумышленнику и разобраться в принципе его работы.
Так как это самодельные замки для гаража, то их разнообразие довольно большое. Однако среди большого количества самых разных конструкций, есть несколько круп, которые можно отменить:
Обратите внимание! Чтобы ваш секретный замок оставался таковым и впредь, важно следить за тем, чтобы посторонние люде не видели, как вы открываете или закрываете ворота гаража. В противном случае принцип его работы и сама сущность работы будет утеряна. Хитрость не удастся.
Подобный недостаток имеют замки с секретом, которые работают на основе простой автомобильной сигнализации. Почему можно так сказать? Потому что любая сигнализация для машин имеет стандартное устройство и механизмы. Вот почему профессионалу нужно хотя бы разок взглянуть на брелок или коробку от сигналки, механизм и провода, для определения реализации секрета. Давайте подробно рассмотрим некоторые доступные схемы замков с секретом, после чего попробуем реализовать все это на практике.
Хитрые замки своими руками
Здравствуйте, мастер! Как можно сконструировать на даче хитрый замок внутренний, для гаража? Если несложно можно пару советов?
Привет, Роман из Москвы!
Знаете, главное не перехитрить самого себя. Среди нашей шабашной среды ходит байка о том, как некий мужик в своем гараже подвесил кувалду, которая, если не знать об этом, при вскрытии должна угодить взломщику в лоб. Естественно, мужик однажды по пьяни забыл об этом, со всеми вытекающими.
На своем сайте уже рассказывал о некоторых хитростях. Поэтому, возможно, несколько повторюсь.
Считаю наиболее эффективными несколько способов от взломщиков.
Первый. Когда за обычными гаражными воротами устанавливаются еще две воротные створки из арматуры (обычная решетка). И простой висячий замок. Но он навешивается не по внешней стороне, а изнутри. И прикрывается снаружи приваренной пластиной. То есть его увидеть невозможно, даже если вскрыты наружные ворота. И открывать приходится, просунув руки за пластины, на ощупь.
Мы такое делали и всегда хохотали, когда взломщики, вскрыв первые створки ворот, не знали, что делать дальше. Тем более, что через решетку уже были видны все гаражные вещи.
Но такое не всегда бывает по ряду причин осуществимо.
Второй вариант. Обычный реечный замок (с пластинчатым! а не круглым ключом). А на одну воротную створку изнутри крепится лист резины толщиной около сантиметра (размером примерно 10/10 сантиметров). С помощью пары-тройки болтов. Смысл состоит в том, что порой, не вскрыв замок, нехорошие люди отгибают металл ворот и пытаются перепилить язычки замка ножовочным полотном. Полотно упирается в резину и не может пилить. В моем гараже однажды сбили наружный висячий замок, отогнули обшивку и начали пытаться пилить верхний язычок реечного замка. Но потом плюнули и закончили.
Третий вариант. Когда наружный обычный висячий замок прикрывается приваренным коробом так, что он почти не виден. Этим достигается то, что сбить или спилить замок можно лишь после срезки короба. А это несколько затруднительно при отсутствии доступа к источникам электрического тока, даже при наличии болгарки.
Про системы видеонаблюдения не говорю, но у одного знакомого клиента на недоступной высоте был установлен муляж видеокамеры. Говорит, что помогает.
Кроме того можно использовать обычную рейку внутри гаража, типа задвижки, которая свободно перемещается внутри поддерживающих скоб и при одном положении она закрыта, при другом открыта. Для открывания используется ключ в виде штыря, на конце которого, на оси висит пластинка. Хозяин сначала тренируется на открытой двери и при необходимости подтачивает и подгоняет ключ для свободного открывания. Что достигается просовыванием ключа на определенную глубину в сделанное в металле двери (ворот) отверстие, до сделанной на ключе отметки.
Для такого замка характерно только наличие снаружи, ничего не говорящего для взломщика, отверстия.
Одному клиенту мы навесили изнутри гаража изготовленный по заказу закаленный болт с пятигранной головкой под ключ. Этот болт возможно было открутить только своим ключом и ничем иным. Вся трудность — в изготовлении такого болта. То есть через дверь пройти было можно, а ворота изнутри запирались на такой болт. Мелочь стащить было можно ворам, а весь автомобиль — нет.
Поскольку все эти описания могут не совсем быть поняты, но и рисовать кучу эскизов долго, то ограничусь изображением для наглядности лишь одного варианта реечного замка.
Хитрые замки эскизы
В качестве пояснения добавлю, что отверстие в одной из створок ворот около 10 миллиметров, сам стержень ключа около 8 миллиметров. Висячая пластинка свободно свисает на небольшой оси. При просовывании ключа и пластинка и стержень ключа составляют единую прямую линию. После того, как ключ вставлен до отметки на стержне, пластинка под собственным весом опускается и попадает в одну из прорезей на рейке. Если не с первого раза, то пошевелите ключом, обязательно попадет.
Чтобы рейка не вывалилась, она ходит в одну сторону до упора, а во вторую сторону до приваренной скобы. Всего приходится приваривать две скобы и один уголок-упор. После открывания реечного замка вторую половинку ворот открывают парой шпингалетов, которые расположены в верхней и нижней частях створки ворот. Но это уже элементарно.
Закрывание — аналогичным способом, при вытаскивании ключа пластинка сама приобретает нужное положение и свободно ключ вынимается.
Рейку смазывать жидким машинным маслом, иначе называемом веретенкой.
Во всей этой конструкции самая важная деталь — пластина, ее длина и есть главный секрет замка, а поскольку размер этот не виден снаружи, то угадать его практически невозможно.
Разумеется есть масса других вариантов. Но хватит и сказанного. Всего то не расскажешь.
Изучаем классификацию
В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт. Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.
По конструкции затворные механизмы в гараж делятся на:
Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.
Замки навесные
Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.
Запоры врезные
Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.
Вертушка
Гаражные замки – вертушки имеют простую конструкцию, но достаточно высокую степень защиты. Принцип работы такого запора заключается в том, что на дверях гаражного помещения, из дерева или метала, делаются проушины, в которые и опускаются торцы замка – вертушки. Сама задвижка на сквозном болте крепиться в центре ворот и приводится в действие проворачиванием от центра. Такой вид замка на гараж своими руками позволяет надежно защитить автомобиль от воров, поскольку наружных (видимых) частей его нет.
Запор винтовой
Главной положительной чертой винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недостижимым для воров. Составляющими частыми такой конструкции будут: ключ, винт, наружная скоба и скоба с внутренней резьбой. Сделать замок при наличии детального эскиза и оборудования (сварочного аппарата и токарного станка) не сложно.
«Падающая» модель
Если же опыт слесарных работ у вас немалый, тогда попробуйте самому изготовить, так званный запор с « падающим ключом». Вам будут необходимы пластины из металла в количестве 3 штук. Две из них пойдут на изготовление скоб, а третья – на ригель (щеколду) с прорезями. Следующим шагом будет изготовление барабана в форме зубчатого колеса с отверстием для ключа. Ключ тоже имеет свою специфику. В нем делают специальные прорези для металлического стержня (штифта) с выступами, расположение которых повторяют отверстия на барабане.
Электромеханический вариант
Этот вид запора – комбинированный, он соединяет в себе механический и электрозамок. Обратите внимание, что такие замки своими руками могут сделать мастера, имеющие опыт работы с электроникой и механикой. Если же вы не уверенны в своих силах, автолюбители предлагают использовать готовый механизм и подобрать к нему соответствующий электрический привод.
Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом.
Ну что ж, мы постаралась максимально информативно рассказать вам, что такое гаражный замок своими руками, разобрать классификацию замков и их конструктивные отличия. Советуем прочитать интересную статью о том, как утеплить гаражные ворота.
Гаражные реечные замки – технические характеристики, устанавливаем своими руками
Защитный дверной механизм, подходящий для гаражей, калиток, хозяйственных построек — это реечный замок. По своему устройству конструкции очень простые, но довольно мощные. При правильной эксплуатации с помощью таких замков устанавливают дополнительную качественную защиту приусадебных территорий, построек, гаражей.
Реечный замок поможет дополнительно обезопасить помещение
Процесс установки
Стоит сразу отметить, что без наличия специальных навыков монтажа лучше обратиться к специалистам. Чтобы установить гаражный реечный замок, понадобятся инструменты:
При работе необходимо защищать глаза специальными очками. Процесс установки состоит из этапов:
Разметка и сверление отверстий должны быть очень точными, чтобы эксплуатация устройства была эффективной.
Как сделать замок для защиты гаража от взлома: 3 важные характеристики
Самодельный замок, изготовленный для гаража, будет примечателен тем, что он станет полностью уникальным и у злоумышленников не останется шансов на того, чтобы взломать его. Покупные заводские модели не всегда надежны в целях защиты. Поэтому затвор, выполненный своими руками, может стать полноценной альтернативой и надежной защитой. Самое главное здесь – это правильно его собрать.
Качественный самодельный замок: какие разновидности бывают
Гаражное строение предназначено в первую очередь для защиты транспортного средства от угона. Но все же дать полную гарантию, что автомобиль будет находиться в полной безопасности, не может никто. В большой степени сохранность зависит от надежности и прочности замка.
Они свою очередь бывают следующих видов:
По способу же производства дверные затворы делят на заводские и самодельные устройства. Тут уже выбор изделия будет зависеть от его цены, поскольку, чтобы приобрести качественное устройство заводского производства придется потратить больше средств, чем изготовить его вручную из подручных материалов.
Это связано с тем, что профессиональная ручная сборка представляет собой более надежную конструкцию.
Если же вы решите сэкономить на стоимости замка для дверей, то можете потерять уже больше. В данной ситуации уже может пострадать целостность и безопасность автомобиля.
Самодельный замок для гаража своими руками: характеристики и принцип действия
Наиболее распространённым считается навесной самодельный замок. Механизм такого затвора устроен полностью внутри в подвесном корпусе.
Процесс запирания производится при помощи дуги, которая вставлена вовнутрь. Чтобы конструкция работала необходимым образом монтаж специальных проушин производится на запираемых створах.
Такой вид устройства имеет важное отрицательное свойство –его очень легко открыть, поскольку при помощи отмычки данное замыкающее устройство сбивается очень легко.
Реечный самодельный замок также считается популярным вариантом:
Открывают замок при помощи индивидуального специального ключа, который вставляется в скважину (флажок) и вытягивает задвижки при повороте. Такие конструкции более надежные, но их также легко взломать, если перепилить запирающий элемент или подобрать ключ.
Врезной же затвор устанавливается довольно трудно, а вот надежность его невелика. Такую конструкцию целесообразно применять только в качестве дополнительной меры защиты.
Хитрый винтовой затвор для гаража
У винтового или замка с секретом главная особенность заключается в том, что он обладает высокой устойчивостью к различным механическим повреждениям. Единственное уязвимое место этих моделей – ригели, поскольку их можно легко перепилить.
Главный же плюс винтового (хитрого) замка заключается в том, что в нем используется кодовый механизм и подобрать секретный код невозможно.
Изготовление такого затвора начинается с вытачивания дуги, заранее подготовив чертеж. Для это цели будет необходим стальной круг, имеющий сечение 10 мм. Нужно отрезать фрагмент 16 см длиной и согнуть его по краям, делая две насечки.
После чего изготавливают:
Затем начинается процесс изготовления самого корпуса. В качестве основы берется латунь или бронза и просверливаются два отверстия для втулки и отдельно делаются отверстия для размещения дуги, ее длинной части.
Непосредственно в самом корпусе проделывается отверстие, в которое будет заходить отвертка-ключ.
После этого можно полностью собирать конструкцию и приступать к настраиванию кодового механизма. Для этого берут первый штифт, вводят его до конца и перемещают в паз. Во время перемещения необходимо подсчитать число полуоборотов.
Затем делаются насечки на ключе и проверяется работа первого штифта отсчитыванием записанного числа оборотов. Таким же способом выполняется настраивание второго штифта.
После этого достается душка из корпуса и в ней просверливаются два отверстия, а укороченном конце делается паз для ее фиксации, когда замок закрыт.
Перед завершением сборки самоделки нужно стопорное кольцо установить на длинную часть дуги.
Удобный замок гаражный с падающим ключом: как работает
Запирающее устройство с падающим ключом – довольно необычная конструкция, которая напоминает сложно устроенный засов. Примечательней всего устроены ключи (ригели), представляющие собой длинный обычный стержень, имеющий на одном своем конце барашек, а на другом металлическую выпирающую планку с выступами.
Замок состоит из:
Шестерня может размещаться по схеме как ниже подвижной части засова, так и выше. Самое важное здесь, чтобы во время вращения она могла свободно двигать засов.
Центр шестрени имеет сквозное отверстие, которое выходит наружу сквозь полотно гаражной калитки и выполняет роль скважины.
Для того, чтобы замок сработал и открылся, нужно головку откидную ключа расположить параллельно стержню.
Последний же вставляется до конца в замочную скважину таким образом, чтобы барашек упирался в дверное полотно.
После этого барашек тянут на себя до упора, чтобы откидная головка полностью расправилась и вошла в пазы шестерни. Ключ поворачивается до тех пор, пока не отодвинется засов и дверь не откроется.
Работа с заводскими моделями или как сделать замок своими руками
Для того, чтобы собрать замок с нуля необходимо большое количество деталей, которые часто просто отсутствуют в продаже. В такой ситуации самым лучшим вариантом будет доработка покупной системы своими руками.
Благодаря самостоятельной реконструкции замка он получится уникальным и в нем будут устранены заводские недостатки.
Лучшим решением будет доработать внутренние или накладные системы, поскольку они изначально более защищены от взломов и открываться могут только при помощи отмычек.
Оптимальным вариантом считается использование двух разных видов защиты:
Так, на сегодня одним из лучших способов обеспечения безопасности считается электрозамок. Такая система снабжена специальным датчиком, который будет передавать по радиосигналу команды закрывания/открывания. К тому же в нем предусмотрена дополнительная возможность многократного изменения пароля.
Чтобы избежать вскрытия гаража, нужно ответственно подойти к выбору замка. Можно такой механизм сделать и своими руками, произведя ремонт заводских моделей типа Нептун. Это будет самый надежный способ и соблюдая план работ вы получите новую модель замка для своего гаража.
