Полезная доработка вентиляции салона, для стареньких Ваз 2110-2112.

Всем привет!
Появилось немного свободного времени, и решил поделиться с вами, теми доработками/ремонтом, что происходили за последний год. Выкладываться будет не в хронологическом порядке, а по мере отыскивания на различных носителях фотоматериала(=.

Сегодня расскажу о полезной доработке всех Ваз 2110-2112, выпущенных до 2004 года, кажется именно в этом году, стали устанавливать клапаны вентиляции под задний бампер, в место вентиляции, установленной по торцам дверей.

Как, я думаю понятно, речь пойдет об установке этих клапанов вентиляции, на мою машинку.

Причина их установки для меня банальна, и злободневна- запотевание салона в дождливую погоду, до состояния:-«Иду по приборам, невидно ни зги». Ни печка, ни протирание стекла не помогали, вся задняя часть машины после прогрева салона, оставалась запотевшей. Благодаря этому косяку, и тотальному невезению на задние бампера, — то я грохну, то мне приедут, вскоре придётся покупать и красить уже пятый! по счёту задний бампер(= Можно сказать их хватает на сезон(= Благо стоит дёшево, а красить я научился, о чём расскажу позднее.Trouble бампер maker просто(=

Итак, снимаем задний бампер и видим вполне приятную картину-отсутствие ржавчины и видимых серьёзных повреждений. Видимо мои проблемы отражаются исключительно на бамперах(=

И тут я обнаруживаю первый косяк-отсутствие выштамповки под клапан вентиляции. Видимо моя машинка настолько древняя, что конструктивно об этом ещё не думали. На более свежих машинках, выштамповка есть, и вырезать намного проще.

Но не беда. Отмеряем по клапану вентиляции наиболее оптимальное положение, прикидываем, чтобы не впилиться куда не надо, и размечаем.

И вот тут совершаем Святотатство- пилим целый задний фартук(= Даже не гнилой…эх, чего не сделаешь ради комфорта и безопасности.

Пилил я маленькой болгаркой, отрезным кругом толщиной 1 мм. Края обточил напильником.
Примеряем клапан, убеждаемся что с размерами не прогадали, и покрываем кислотным грунтом открытый металл.
Так же пришлось просверлить отверстие под проводку подсветки бампера, т.к старое было удаленно в месте с вырезанным металлом.

Аналогичную процедуру проводим с противоположной стороны, и покрываем антикоррозионным грунтом, поверх кислотного. Попутно подчистил места, где появились вспучивания краски.

Клапаны устанавливаются очень плотно, но дополнительно я решил их вклеить на битумную мастику, которая послужит и дополнительным антикором.

Источник

Установка клапанов вытяжной вентиляции салона в ВАЗ-2110

Приветствую членов сообщества! Увидел тут тему про вентиляцию 2114 и решил выложить отчёт об установке этих же клапанов в ВАЗ-2110 =)
Эти клапаны устанавливаются в панель задка кузова, и с середины двухтысячных идут штатно с завода. А на машинах более ранних годов вентиляция организована через двери, через решётки в их торцах. Решение не самое лучшее, а если присутствует шумоизоляция или устанавливаются еврокарты дверей, оно просто перестаёт работать — ходов для воздуха из салона в двери почти не остаётся.
С проблемой плохой вентиляции столкнулся и я после установки еврокарт дверей. Шумка и еврокарты не выпускали воздух из салона. Наступила осень, похолодало, пошли дожди, и стёкла стали моментально запотевать, стоит только выключить печку.
Поэтому решил поставить клапаны вентиляции в заднюю панель. На моей машине 2003 года под эти клапаны уже были подштамповки на панели задка:

На более ранних годах их может не быть, но установке клапанов это не помешает. В любом случае, необходимо проделать отверстия под клапаны.
Измерил размеры клапанов и ножом разметил будущие отверстия в панели задка:

Просверлил в углах дырки, чтобы можно было завести полотно электролобзика:

Вырезал электролобзиком отверстия под клапаны:

Голый металл на краях отверстий обработал кислотным грунтом:

Чтобы воздух выходил из салона, нужно вырезать отверстия напротив клапанов в обивке багажника:

Вставил клапаны, промазал по периметру мовилем. Считаю, что лучше было бы замазать битумной мастикой, было бы вдобавок герметично. Но она, к сожалению, закончилась:

Чтобы воздух беспрепятственно попадал из салона в багажник, доработал заднюю полку. Приобрёл заглушки (решётки) потолка от 2109 (вроде так называются), вырезал в полке отверстия под них, вставил и закрепил. Заодно проклеил полку виброизоляцией:

Всё готово! В заключении скажу, что ничего нового я не изобрёл, все решения подсмотрены в интернете. Если кто-то хочет провернуть такую модернизацию с обычными картами дверей и без шумки, решётки в дверях лучше заглушить. Результатом доволен, салон намного быстрее стал проветриваться.

Источник

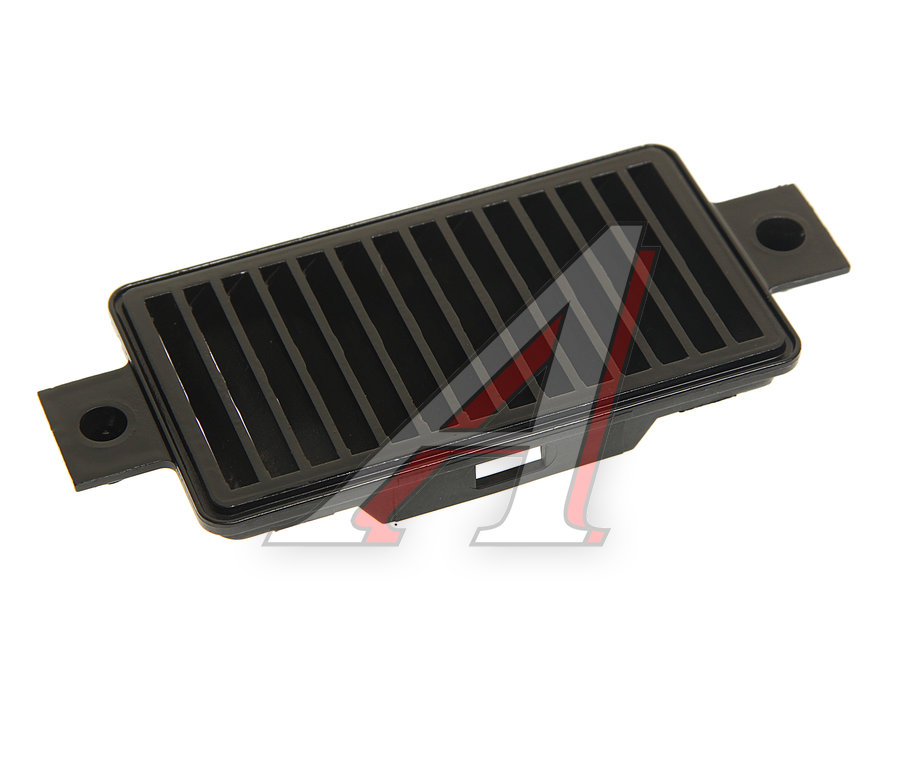

Решетка вентиляции ВАЗ-2110

Артикул: 2110-8104102

Данные обновлены: 23.07.2021 в 09:37

Характеристики

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

Артикул: 2101-1109100 NF-4001

На складах : 361 шт.

На складах : 1178 шт.

Артикул: 2101-1002064 ВС

Артикул: 2101-1107015 ВС

На складах : 476 шт.

На складах : 189 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник

Установка клапанов вытяжной вентиляции салона

Приветствую членов сообщества! Хочу рассказать о популярной и полезной доработке — установке клапанов вытяжной вентиляции салона. Эти клапаны устанавливаются в панель задка кузова, и года с 2004 идут штатно с завода. А на машинах более ранних годов вентиляция организована через двери, через решётки в их торцах. Решение не самое лучшее, а если присутствует шумоизоляция или устанавливаются еврокарты дверей, оно просто перестаёт работать — ходов для воздуха из салона в двери почти не остаётся.
С проблемой плохой вентиляции столкнулся и я после установки еврокарт дверей. Шумка и еврокарты не выпускали воздух из салона. Наступила осень, похолодало, пошли дожди, и стёкла стали моментально запотевать, стоит только выключить печку.
Поэтому решил поставить клапаны вентиляции в заднюю панель. На моей машине 2003 года под эти клапаны уже были подштамповки на панели задка:

На более ранних годах их может не быть, но установке клапанов это не помешает. В любом случае, необходимо проделать отверстия под клапаны.
Измерил размеры клапанов и ножом разметил будущие отверстия в панели задка:

Просверлил в углах дырки, чтобы можно было завести полотно электролобзика:

Вырезал электролобзиком отверстия под клапаны:

Голый металл на краях отверстий обработал кислотным грунтом:

Чтобы воздух выходил из салона, нужно вырезать отверстия напротив клапанов в обивке багажника:

Вставил клапаны, промазал по периметру мовилем. Считаю, что лучше было бы замазать битумной мастикой, но она, к сожалению, закончилась:

Чтобы воздух беспрепятственно попадал из салона в багажник, доработал заднюю полку. Приобрёл заглушки (решётки) потолка от 2109 (вроде так называются), вырезал в полке отверстия под них, вставил и закрепил. Заодно проклеил полку виброизоляцией:

Всё готово! В заключении скажу, что ничего нового я не изобрёл, все решения подсмотрены в интернете. Если кто-то хочет провернуть такую модернизацию с обычными картами дверей и без шумки, решётки в дверях лучше заглушить. Результатом доволен, салон намного быстрее стал проветриваться.

Источник

Решетка вентиляции двери 2110

где то писали что лучше заклеить, я так и сделал! ща мучаюсь что окна потеют сильно!
так делать или нет? мож лучше отдраить эти щели?

чет я не видел в тех решетках никаких клапанов! да и как вы себе представляете клапан, который воздух тока в одну сторону пропускает. Эт ж какое давление надо что этот клапан открыть?

Окна потеют от того что воздух стоит, из боковых не дует потому что! Вот и надо это лечить! Ток это уже «больная мазоль».

На сколько я понимаю, решетки нужны для проветривания внутридверного пространства. А щелей для движения воздуха в машине (прошу прощения, в ВАЗе) и так навалом.

1. Клеить можно только тогда, когда сделана альтернативная вентиляция через багажник. Иначе будет так потеть, что придется с открытым окном ездить.

3. Сливные отверстия заклеивать нельзя, так как низ дверей начнет гнить.

4. Зачем вообще затыкать эти дырки в дверях, если не планируем переделку вентиляции?

2. В решетках на дверях действительно стоят клапаны.

Какого же года выпуска у Вас, уважаемый, машина?
Если с 2002 года уже никаких клапанов не наблюдается. Просто решетки.

спасибо, сегодня из задних вытащю!

Таких постов было несколько, посмотри поиском.
Темы «потеют стекла», «вентиляция через багажник» и т.д. Я писал тоже похожий пост. Просто давно это было, лучше, как говорится, по горячим следам.

Но это выход только от запотевания стекол. Весьма трудоемкий процесс (у меня, помнится, ушло около 3 часов).

Таких постов было несколько, посмотри поиском.
Темы «потеют стекла», «вентиляция через багажник» и т.д. Я писал тоже похожий пост. Просто давно это было, лучше, как говорится, по горячим следам.

oxotnik
Режутся дырки под бампером в багажнике и через них идет вытяжка. В результате можно заклеить двери качественно, и как следствие становиться тише впереди.

Я тоже прорезал дырки в багажнике, только не под бампером. А на самой крышке багажника под пластиковой накладкой между фарами. Результат отличный, решоток(от дверей с клапаном, чтобы вода в салон не лилась) не видно, делать проще(меньше надо разбирать). Вот.

oxotnik
Режутся дырки под бампером в багажнике и через них идет вытяжка. В результате можно заклеить двери качественно, и как следствие становиться тише впереди.

Я тоже прорезал дырки в багажнике, только не под бампером. А на самой крышке багажника под пластиковой накладкой между фарами. Результат отличный, решоток(от дверей с клапаном, чтобы вода в салон не лилась) не видно, делать проще(меньше надо разбирать). Вот.

Я тоже прорезал дырки в багажнике, только не под бампером. А на самой крышке багажника под пластиковой накладкой между фарами. Результат отличный, решоток(от дверей с клапаном, чтобы вода в салон не лилась) не видно, делать проще(меньше надо разбирать). Вот.

Тоже буду благодарен, если фото выложишь. А еще лучше если по-подробнее расскажешь, что и как. Делал ли клапана на решетках?
Как во внутренней обшивке делал вентиляцию?
Сколько решеток использовал? Где поставил решетки, по центру?
