ремонт ограничителя двери тойота
В 2014 году при покупке Авто, при открывании дверей на водительской и пассажирской двери при открывании был слышен неприятный скрип-скрежет. Изначально грешил на петли, но после смазки и ревизии оказалось что дело в сухих ограничителях, не долго думая, обильно смазал их смазкой, что в последствии стало фатальным.
После смазки ограничителей дверей скрип исчез, что очень порадовало и двери стали открываться заметно легче. «ну и отлично, эффект достигнут» — подумал молодой мозг инженера, ан нет, появился большой минус, который не сразу заметил.
При открывании двери в мало-мальски ветреную погоду двери не фиксировались ни в первом положении ни во втором, норовя открыться настежь и вырвать ограничители. какое-то время (6 ЛЕТ! сам офигел когда посчитал…), ездил так и думал всё норм. Но как оказалось это неверно.
Дело в том что ограничители очень просто устроены и рассчитаны на долгий срок эксплуатации при практически нулевом уходе, НО! при правильной смазке.

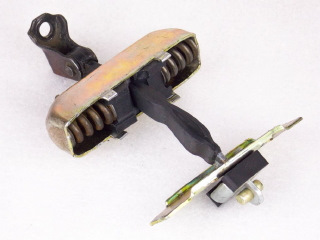

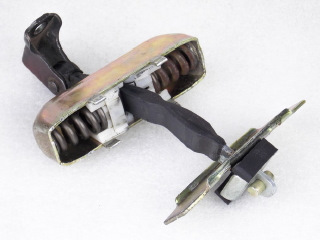

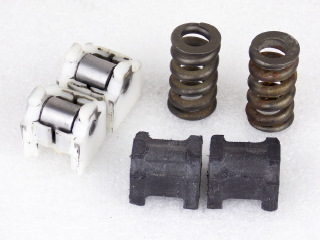

В самом ограничителе по обеим сторонам стоят ролики, которые прижимаются пружинами к тяге ограничителя и попадая в углубления на теле тяги позволяют фиксировать дверь при открывании в двух положениях.
(фото честно стырены с интернета сам в процессе не фотал)
Изначально с завода они смазаны «сухой графитовой смазкой» которую практически не видно на теле тяги (черная тяга, черная смазка, опять же практически сухая образует тонкую плёнку покрыя его), а так как с годами на неё неизбежно попадает пыль и она истирается роликами, то её остатки я принял за грязь в 2014 году и смыв обесжиревателем, нанёс консистентную смазку. В результате ролики перестали вращаться и стали скользить и появилась выработка на роликах, и они заклинили, хотя внутри смазка и была.
в сети нашёл комплект для ремонта plastik-avto.ru/product/t…yota-land-cruiser-type2-4, цена и отзывы подвигли на покупку.
В результате, для замены снимаем уголок «пищалки» (у кого есть) у зеркала, снимаем обшивку двери, демонтируем динамик в двери и ключиком на 10 откручиваем 2 гайки крепления ограничителя на двери, снимаем заглушку пластиковую на дверном проёме на ограничителе и открутив болтик фиксации ограничителя (ключ на 10, крепко держится на фиксаторе резьб) вынимаем через проём динамика собственно всю конструкцию.
Далее зажимаем в тиски и аккуратно с помощью бокорезов разжимаем усики крепления крышки и отогнув их полностью добираемся до внутренностей.
Далее берем комплект, приходит полным комплектом, пластиковые заменители роликов и смазка (с кисточкой, хватает на весь комплект 4 двери) + подробнейшая инструкция и меняем погибшие детальки.
На 1 дверь уходит с перекурами и хождением по мастерской минут 15-20.
В итоге получаем отличный результат — двери фиксируются в обоих положениях просто отлично, а при закрывании по моему даже получается некий эффект доводчика, за счёт втягивания ограничителя!
P/S Доволен больше чем слон!
прошло 3 месяца, сакрипел один огрничитель на левой задней двери, пробуем оригинальную графитовую смазку. результат отпишу.
Ремонт ограничителя дверей (замена втулок)
Всем привет. Как то по неопытности я смазал ограничители литолом, а потом еще и силиконом. Естественно ничего хорошего из этого не получилось.
Можно было заменить на новый от ланоса или еще от чего то. Но мне не понравился такой вариант.
Было решено разобрать. Я узнал что нужны втулки с размером 10*6. К токарю я не пошел. А пошел в гараж и нашел палец от поршня своего старого мопеда. Он как раз с таким диаметром. Из одного пальца можно сделать 2 втулки (на один ограничитель идет 2 втулки). Так же можно взять палец от поршня любой бензопилы. Идите на рынок и смотрите. Внешний диаметр почти у всех пальцев 10 мм, а вот внутренний может отличаться (6,7,8 мм и т д).
И так начнем (26.01.20).
Снятие обшивки брал из этого видео:
3. Разбираем ограничитель (нужно разогнуть 4 заклепки, без молотка не обойтись). Внутри было очень много грязи, мыл бензином. Можно было собрать обратно и все, так как в одной втулке износа почти не было а вторую можно было немного шлифануть. Но я решил заменить.
Слева старые втулки, а справа новые. Новые немного провтыкал где то на 1мм. Но это не критично.
Собрал все обратно, двери намного лучше стали держаться! Но я решил пойти дальше.
Снял обратно ограничитель. Есть 2 варианта усиления. Это подложить под пужины небольшие шайбы или как я немного сбить ограницитель.
Как бы сбить молотком с дух сторон. Что бы пружины стянулись.
После этого двери реально туго закрываютя. Лучше чем новые.
Собрал все в обратной последовательности. На один ограничитель ушло 1,5 часа, но я делал впервые.
Рекомендую данноу процедуру, так как кроме втулок внутри все как новое. Никакого износа.
Далее из подручных средств решил сделать зазорщик под свечу.
Потом решил сделать переходник из нашей свечи 12 мм на обычную свечу 14 мм (для проверки на стенде). Но об этом более подробно опишу позже как закончу.
Ремонт ограничителя хода двери водителя.
Довольно давно обратил внимание на то, что при открывании/закрывании двери водителя слышны щелки. Визуальный осмотр никаких дефектов не выявил. В итоге пришел к выводу, что проблема с ограничителем хода двери.Как-то до последнего момента сильно не напрягало, а тут созрел на ШВИ дверей и решил заняться ограничителем. Первым делом решил протянуть гайки, притягивающие ограничитель к двери. И тут выяснилось, что одна гайка (верхняя) не притягивается. Решил демонтировать ограничитель и столкнулся с проблемой: если нижняя с трудом, но открутилась, то верхняя просто проворачивалась. Стало понятно, что сорвана резьба. Гайку аккуратно спилили, чтобы не повредить шпильки (тут помощь оказал Алексей Ламонов, автомеханик, у которого я постоянно обслуживаю свою Своенравную). В итоге ограничитель демонтировали, у которого сорвана резьба шпилек. Так как ШВИ дверей была почти закончена (работа встала из-за ремонта ограничителя), начал обзванивать конторы и выяснять цены и наличие. От цен у меня буквально встали волосы дыбом ))), минимальная цена от 5300 руб. Сроки доставки тоже не быстрые. Кстати, если кому надо, артикулы ограничителей хода: для передних дверей 6861012180, для задних дверей 6863012100.
Подумал и решил обратиться продавцам разборок. На одной из них нашелся ограничителей хода как раз на передние двери с Toyota Corolla 120-го кузова. Цена предлагалась в 500 руб. Недолго думая, рванул на разборку.
При детальном осмотре обратил внимание, что у предлагаемого ограничителя только два положения, а не три как у Toyota Auris. В итоге я его купил.
В гараже прикрутил к двери — работает. Но червячок грыз и хотел три положения ))).
Недолго думая, решил разобрать оба ограничителя и собрать один на три положения.
После того, как разобрал, обратил внимание, что одна втулка на родном ограничителе сильно сточена, вторая целая. На ограничителе от Toyota Corolla ситуация лучше: одна из втулок целая, другая немного подъеденная.
На фото № 2 левый вертикальный ряд — от Auris, правый вертикальный ряд — от Corolla 120-го кузова. Для сборки взял целые втулки, собрал, смазал и поставил на машину. Красота: щелки ушли, дверь четко становится в три положения.
Да, еще, чтобы корпус ограничителя не терся о металл двери, нанес защитный материал, как на оригинальном. В качестве защитного материала использовал небольшой кусок шумоизоляции Смарт-Флекс 6 (осталась после ШВИ дверей).
Кстати, кому надо, снял размеры втулок, прилагаю на эскизе ниже.
На шпильках со свернутой резьбой планирую позже нарезать резьбу М5 или М5.5 (родная резьба М6) и собрать запасной ограничитель.
За качество фоток прошу не ругать, под рукой был только телефон, а в нем автофокус отсутствует.
Фото № 1: Родной ограничитель передней двери Toyota Auris.
Фото № 2: Втулки: левый вертикальный ряд — от Auris, правый вертикальный ряд — от Corolla 120-го кузова.
Фото № 3: Рычаги ограничителей: верхний ряд — от Corolla 120-го кузова на два положения, нижний ряд — от Auris на три положения.
Фото № 4: Эскиз втулок с размерами.
Обращение к администраторам: сделайте нормальную очередность загрузок фото! В тексте фото оказывается не в том порядке, как задумываешь!

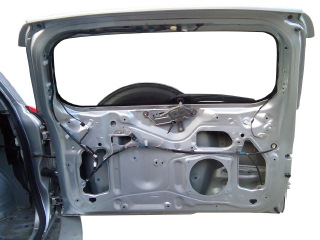

Восстанавливаем фиксацию двери багажника на Toyota | Ремонт ограничителя двери
Неудобно укладывать вещи в машину и усаживать ребенка? 🥺
Боитесь задеть дверью соседнее авто на парковке и «попасть» на круглую сумму? 😠
Хватит это терпеть! ❌ Решите эту проблему просто – с помощью ремкомплекта ограничителей дверей.
Что такое ограничители двери ❓
Ограничитель – это механизм, который придерживает двери в крайнем и среднем положениях и не дает двери самостоятельно закрыться. Со временем ограничитель перестает работать, потому что изнашиваются фиксаторы – пластиковые детали внутри корпуса ограничителя. Но остальные части ограничителя работают, как новые.
Какой смысл менять весь узел и переплачивать за него, если сломались только фиксаторы? 😏❓

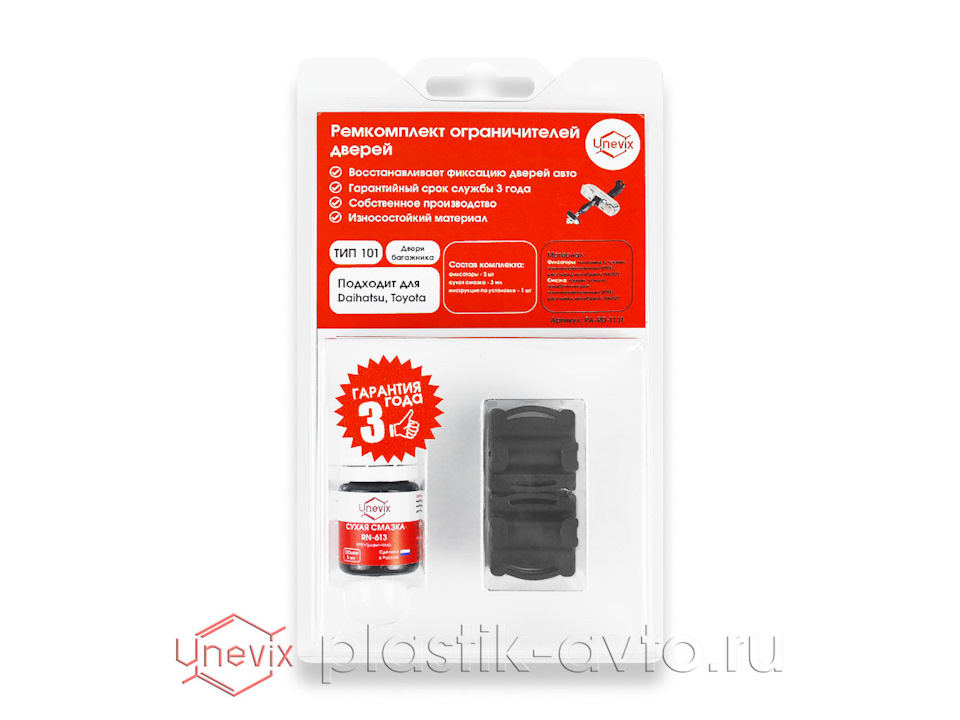

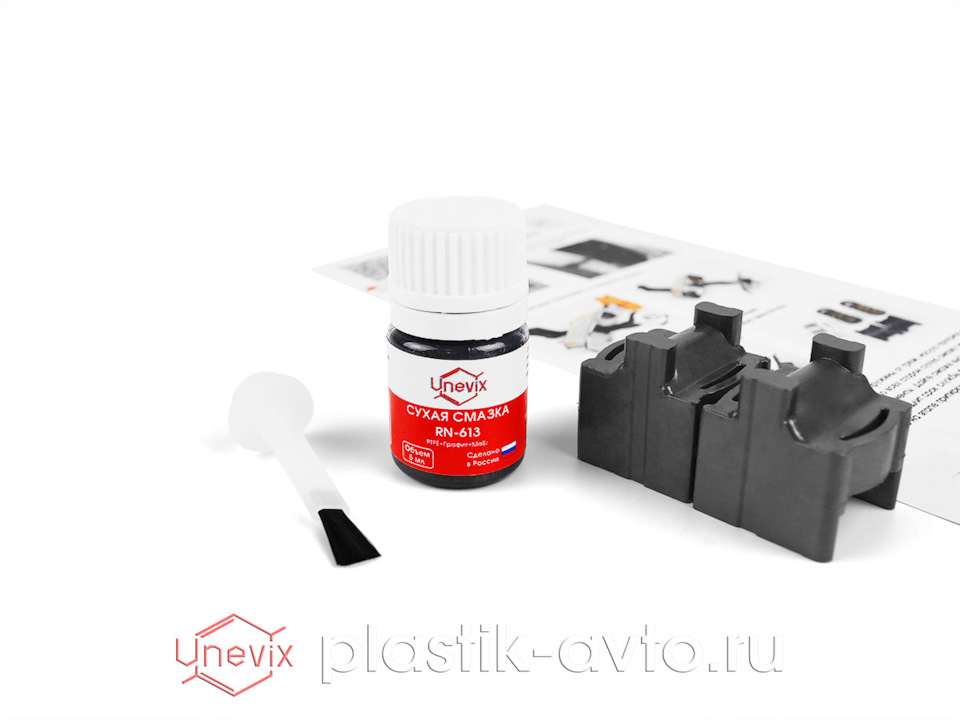

Состав ремкомплекта:
фиксаторы — 2 шт.
сухая смазка — 2 мл.
аппликатор — 1 шт.
инструкция по установке — 1 шт.
Как заменить старые фиксаторы на новые из ремкомплекта 👇 :

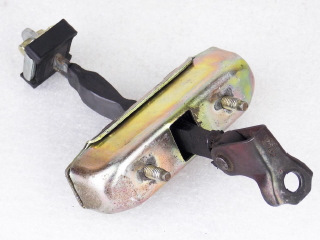

1. Снимите внутреннюю обшивку двери. Выкрутите болт и две гайки крепления ограничителя двери и извлеките его из двери.

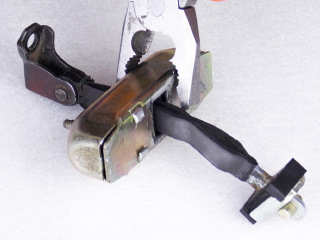

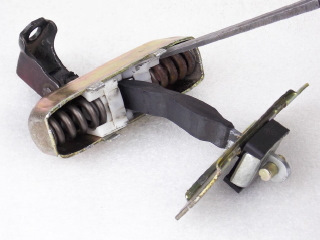

2. Кусачками разогните четыре прижима и снимите крышку.

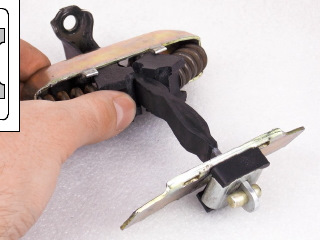

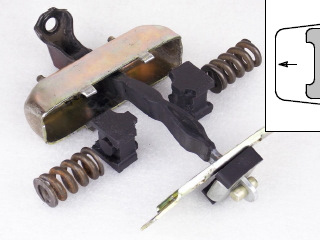

3. Извлеките фиксаторы вместе с пружинами. Вы увидите изношенные пластмассовые фиксаторы.

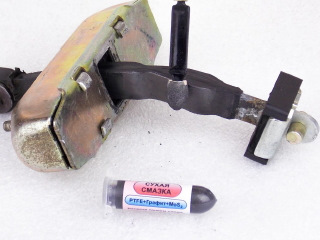

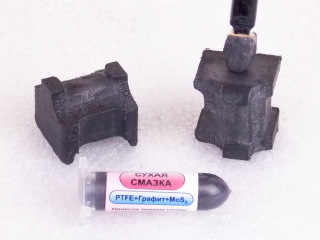

4. Очистите шток, корпус и пружины от грязи, насухо протрите их. Аппликатором нанесите со всех сторон сухую смазку на шток и новые фиксаторы. Дайте смазке высохнуть несколько минут. Сухая смазка продлит срок службы фиксаторов, сделает ход ограничителя мягче на этапе притирки и облегчит сборку.
5. Замените вкладыши новыми и соберите. Скругленные углы фиксаторов должны находиться со стороны корпуса, а острые углы со стороны крышки. Сборку произведите на узкой части штока.

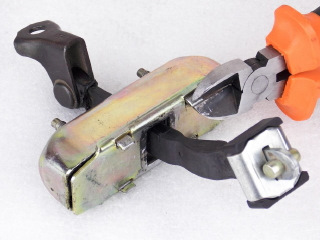

6. Аккуратно согните прижимы на корпусе молотком или пасатижами до полного соединения крышки с корпусом. Производить сборку удобнее в тисках. Будьте внимательны, не повредите шпильки на корпусе.

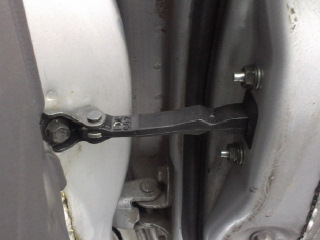

7. Теперь ваш ограничитель двери как новый. Установите ограничитель в дверь, закрутите болт и две гайки и поставьте обшивку.
Желательно смазать шарнир ограничителя двери, так как он может скрипеть. Смазывать шарнир нужно смазкой для замков и петель. Для этого сначала смойте с шарнира грязь, пыль и высохшую смазку. Важно! Использовать составы WD-40 в качестве постоянного заменителя смазки недопустимо.
Это достаточно летучий состав, он быстро высыхает, оставляя рабочую поверхность незащищенной. После использования WD-40 следует по возможности быстро обработать эту поверхность нормальной смазкой.
Если в шарнире ограничителя появился большой зазор, то при открывании и закрывании двери могут появиться щелчки. Проверьте отсутствие люфта в шарнире, при необходимости устраните его.
Мы не рекомендуем использовать жидкие и консистентные смазки для смазывания фиксаторов и штока ограничителя двери, так как это может привести к преждевременному износу фиксаторов из-за налипания пыли и частиц. Для увеличения срока службы и при появлении посторонних шумов в ограничителе двери для смазывания штока и вкладышей можно использовать сухие смазки.
ПОЧЕМУ РЕМКОМПЛЕКТ — ЭТО ВЫГОДНО:
✅ Ремкомплект в среднем в 3-4 раза выгоднее, чем покупка новых ограничителей.
✅ Гарантия срока службы — 3 года.
✅ Фиксаторы прошли испытания на стенде и в реальных условиях эксплуатации.
✅ Материал — графитонаполненный полиамид 6 (износостойкий пластик, предназначенный для трущихся деталей).
Для заказа пишите в личные сообщения! 😊
Доставка по России от 2 дней, по всему миру от 7 дней.
Оплата любым удобным способом.
Ремонт ограничителя двери на Ford, Nissan, Toyota — восстанавливаем фиксацию
Двери автомобиля бьют вас по ногам? 😣
Неудобно укладывать вещи в машину и усаживать ребенка? 🥺
Боитесь задеть дверью соседнее авто на парковке и «попасть» на круглую сумму? 😠
Хватит это терпеть! ❌ Решите эту проблему просто – с помощью ремкомплекта ограничителей дверей.
Что такое ограничители двери ❓
Ограничитель – это механизм, который придерживает двери в крайнем и среднем положениях и не дает двери самостоятельно закрыться. Со временем ограничитель перестает работать, потому что изнашиваются фиксаторы – пластиковые детали внутри корпуса ограничителя. Но остальные части ограничителя работают, как новые.
Какой смысл менять весь узел и переплачивать за него, если сломались только фиксаторы? 😏❓
Состав комплекта на 4 двери:
фиксаторы — 8 шт.
компенсационные пластины — 8 шт.
сухая смазка — 3 мл. с кистью для нанесения
инструкция по установке — 1 шт.
Как заменить старые изношенные фиксаторы на новые из ремкомплекта:
1. Снимите внутреннюю обшивку двери. Выкрутите три болта (или гайки) крепления ограничителя двери и извлеките его из двери.
2. Разогните четыре прижима и снимите крышку.
3. Извлеките фиксаторы вместе с упругими элементами. Вы увидите изношенные пластмассовые фиксаторы.
4. Очистите шток и упругие элементы от грязи, насухо протрите их. Аппликатором нанесите со всех сторон сухую смазку на шток, новые фиксаторы и упругие элементы. Дайте смазке высохнуть несколько минут. Сухая смазка продлит срок службы фиксаторов, сделает ход ограничителя мягче на этапе притирки и облегчит сборку.
5. Установите фиксаторы и упругие элементы в корпус ограничителя. Скругленные углы фиксаторов должны находиться со стороны корпуса, а острые углы со стороны крышки.
6. Прижимы загните плоскогубцами или молотком. Удобнее производить сборку в тисках. Эту операцию можно не делать, так как при установке в дверь крышка и корпус притянутся друг к другу.
7. Теперь ваш ограничитель двери как новый. Установите ограничитель в дверь, закрутите болты (или гайки).
Проверьте усилие фиксации двери. Если фиксация слабая или отсутствует, значит у ограничителя сильно изношен шток или упругие элементы. Такой случай бывает крайне редко, для исправления потребуется установить компенсационные пластины. Для этого снимите ограничитель и разберите его. Между фиксаторами и упругими элементами подложите по одной пластине и соберите ограничитель. Установите его в дверь, закрутите три болта (или гайки), проверьте фиксацию двери и поставьте обшивку.
ВНИМАНИЕ! Компенсационные пластины нужно устанавливать только при недостаточной фиксации двери после установки ремкомплекта. Если их установить заранее, то скорее всего двери будут открываться очень туго.
Желательно смазать шарнир ограничителя двери, так как он может скрипеть. Смазывать шарнир нужно смазкой для замков и петель. Для этого сначала
смойте с шарнира грязь, пыль и высохшую смазку.
Важно! Использовать составы WD-40 в качестве постоянного заменителя смазки недопустимо.
Это достаточно летучий состав, он быстро высыхает, оставляя рабочую поверхность незащищенной. После использования WD-40 следует по возможности быстро обработать эту поверхность нормальной смазкой.
Если в шарнире ограничителя появился большой зазор, то при открывании и закрывании двери могут появиться щелчки. Проверьте отсутствие люфта в шарнире, при необходимости устраните его.
Мы не рекомендуем использовать жидкие и консистентные смазки для смазывания фиксаторов и штока ограничителя двери, так как это может привести к преждевременному износу фиксаторов из-за налипания пыли и частиц. Для увеличения срока службы и при появлении посторонних шумов в ограничителе двери для смазывания штока и вкладышей можно использовать сухие смазки.
ПОЧЕМУ РЕМКОМПЛЕКТ — ЭТО ВЫГОДНО:
✅ Ремкомплект в среднем в 3-4 раза выгоднее, чем покупка новых ограничителей.
✅ Гарантия срока службы — 3 года.
✅ Фиксаторы прошли испытания на стенде и в реальных условиях эксплуатации.
✅ Материал — графитонаполненный полиамид 6 (износостойкий пластик, предназначенный для трущихся деталей).
Для заказа пишите в личные сообщения! 😊
Доставка по России от 2 дней, по всему миру от 7 дней.
Оплата любым удобным способом.
