Регулировка замка двери Peugeot 307

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

Собственно руки дошли, причем заняла операция минут 5 максимум.

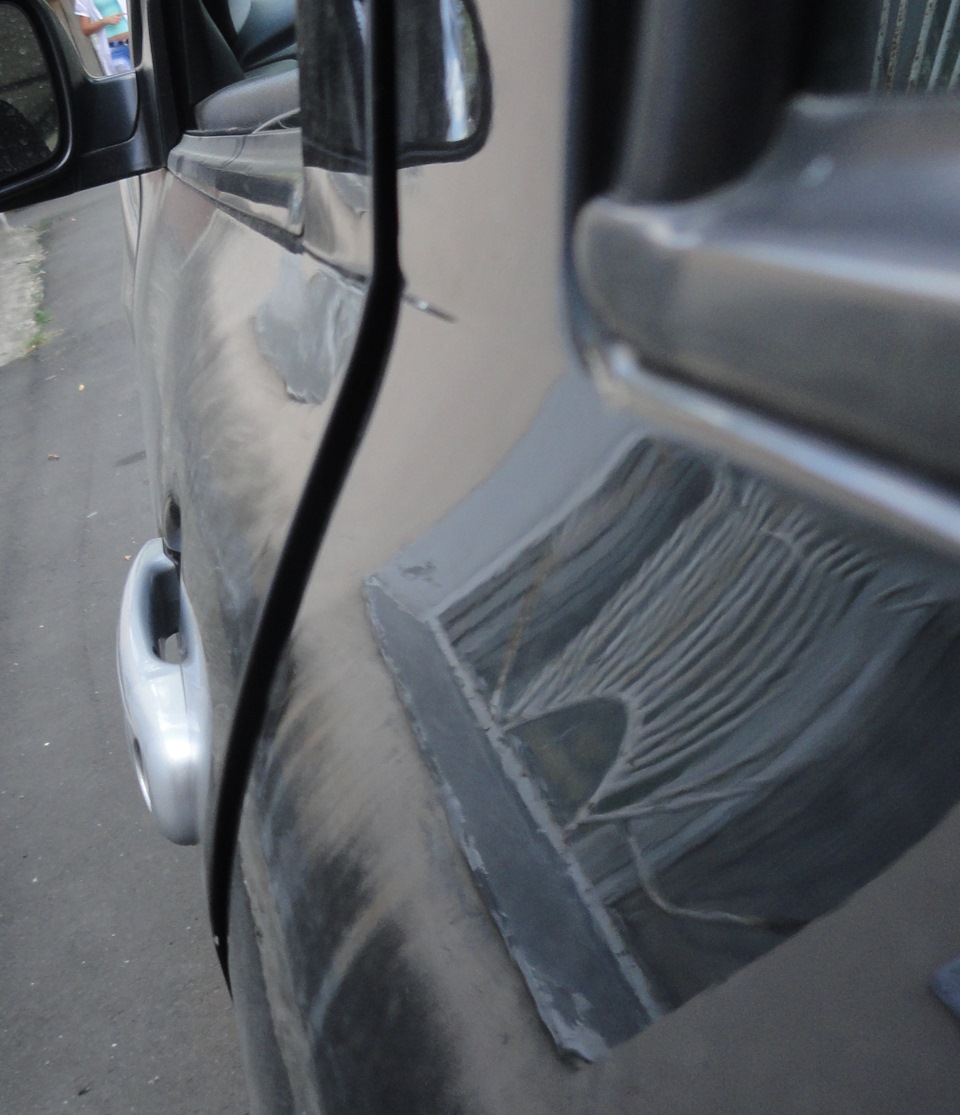

Водительская дверь немного выступала над пассажирской, плюс протерт уплотнитель водительской двери — по моему мнению это связано с неправильной регулировкой скобы на стойке. Вероятнее всего дверь не прижимается плотно, поэтому имеет люфт, благодаря которому дверь имеет небольшой свободный ход вверх-вниз, при движении, дверь сначала затирает часть уплотнителя, в впоследствии — протирает.

Регулировка простая, времени занимает мало. Нужна соответствующая бита ТОРКС и держатель/вороток для нее.

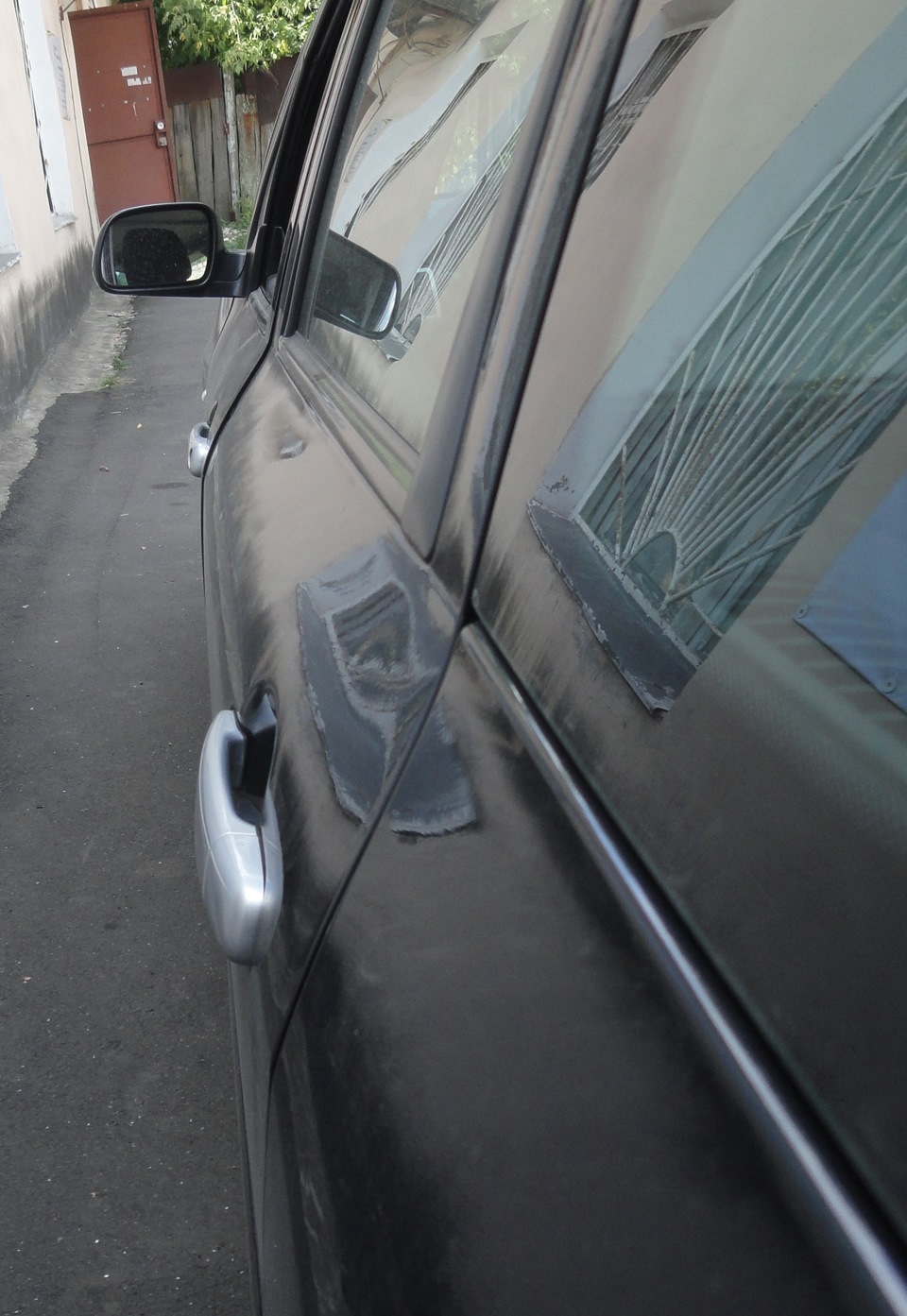

Изначально нужно посмотреть, насколько дверь утоплена/выступает по сравнению с соседней дверью. Это легко сделать приложив к двери линейку, наверно лучше деревянную, чтобы не поцарапать лкп, но можно любой предмет с ровным краем длиной примерно 30-40 см.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

У кого руки ровные — можете приложить руку, у меня ровный только глаз, поэтому делал на глазок)))

Ослабил оба винта крепления скобы. Скоба имеет возможность перемещения вверх-вниз-влево-вправо. Вверх-вниз у меня не было необходимости регулировать, сдвинул ее на величину несовпадения кромок дверей в сторону салона. Затянул, проверил — результатом доволен.

Если машина была в эксплуатации — то под скобой в любом случае будет след от изначального ее положения в виде налета пыли, по нему я и ориентировался.

Источник

ч.1 Разбираемся с пассажирской дверью + шумка

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

Всем привет!
Уже давно, еще со дня покупки, меня беспокоила, вернее не беспокоила пассажирская левая дверь.
При закрытии двери, она как бы отщелкивалась назад. Как это объяснить по другому я не знаю, так что просто присоединю видео. Тут видно сначала как закрывается правая дверь (нормальная), а потом уже непонятная левая.

Последней моей каплей стала гравийка, по которой я проехался. Сзади дверь просто тряслась от неровностей, как будто она открытая! При этом, все датчики показывают, что дверь закрыта и по факту так и есть.

Приехав на дачу решил глянуть что к чему и стал снимать обшивкувку двери, заодно было интересно как оно делается и есть ли там шумка.

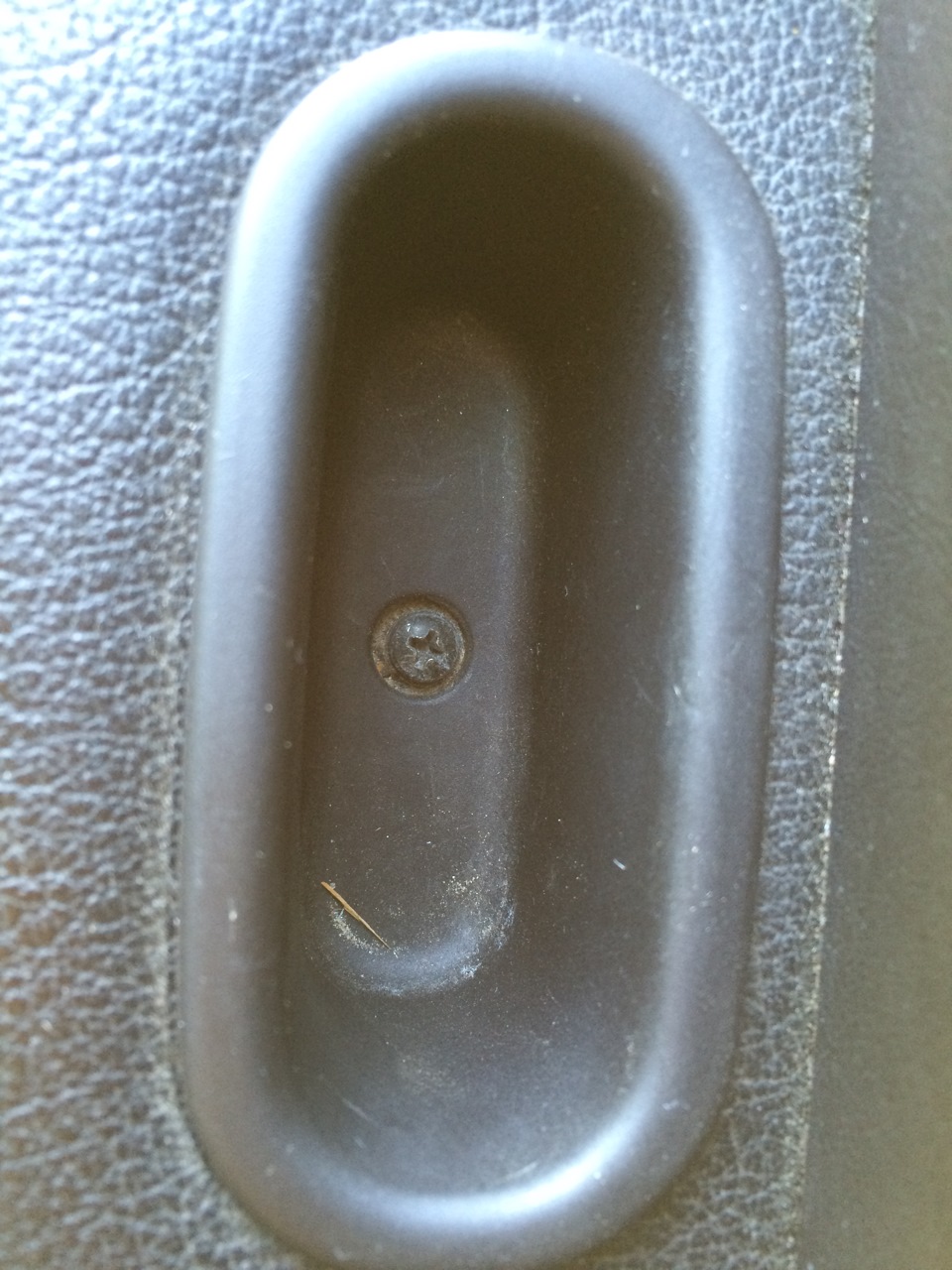

откручиваем два болта, один в ручке или как она называется, ну вы поняли, а другой ближе к стойке

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

Далее вынимаем при помощи сподручных средств (у меня это был скребок). Аккуратно подцепляем и оттаскиваем.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

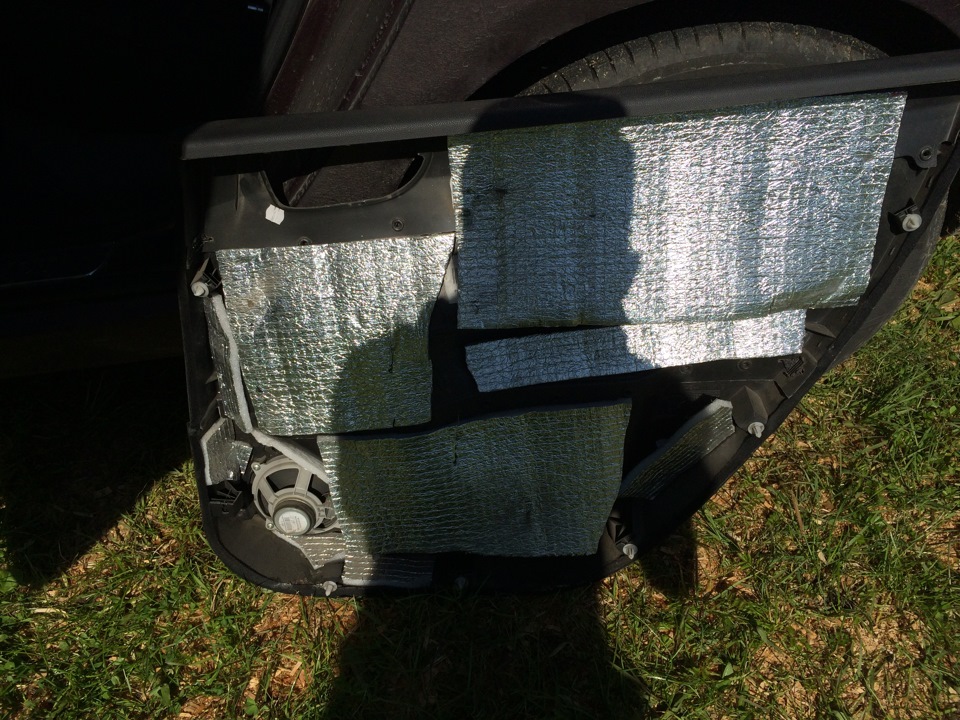

снимаем обшивку поднятием наверх и видим следующую картину

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

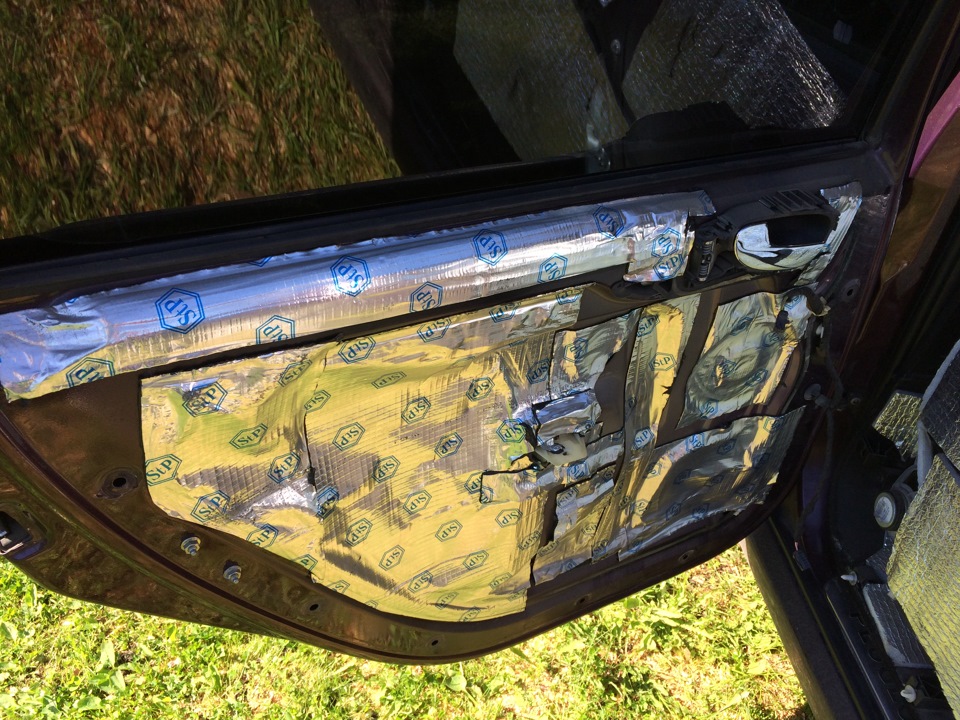

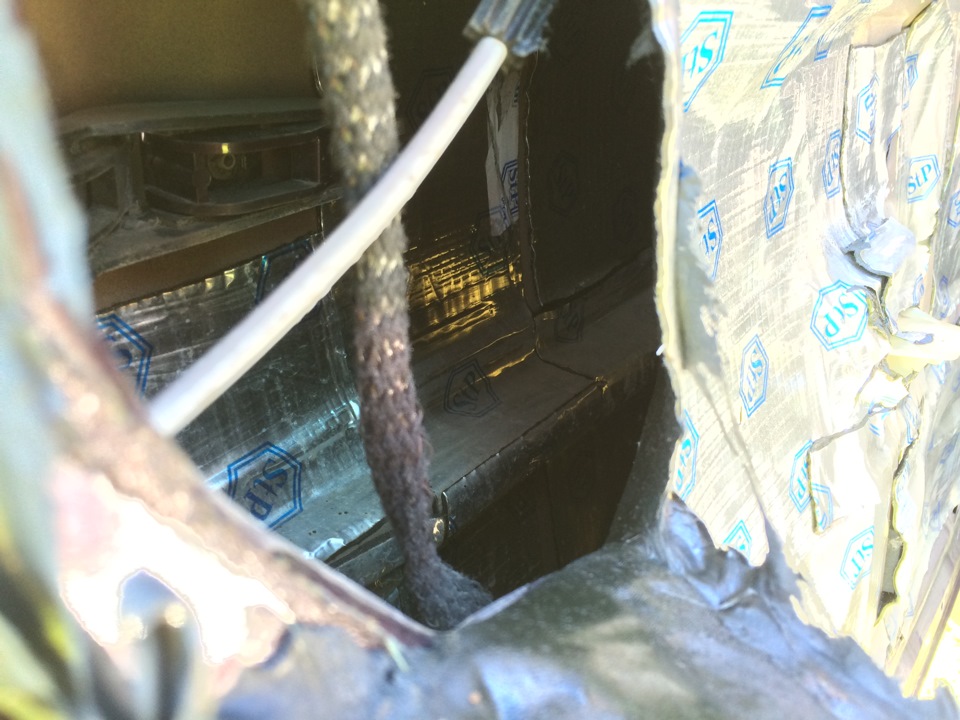

Чтобы подлезть к замку и вообще увидеть всю картину внутри, пришлось немного надорвать шумку аккуратно.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

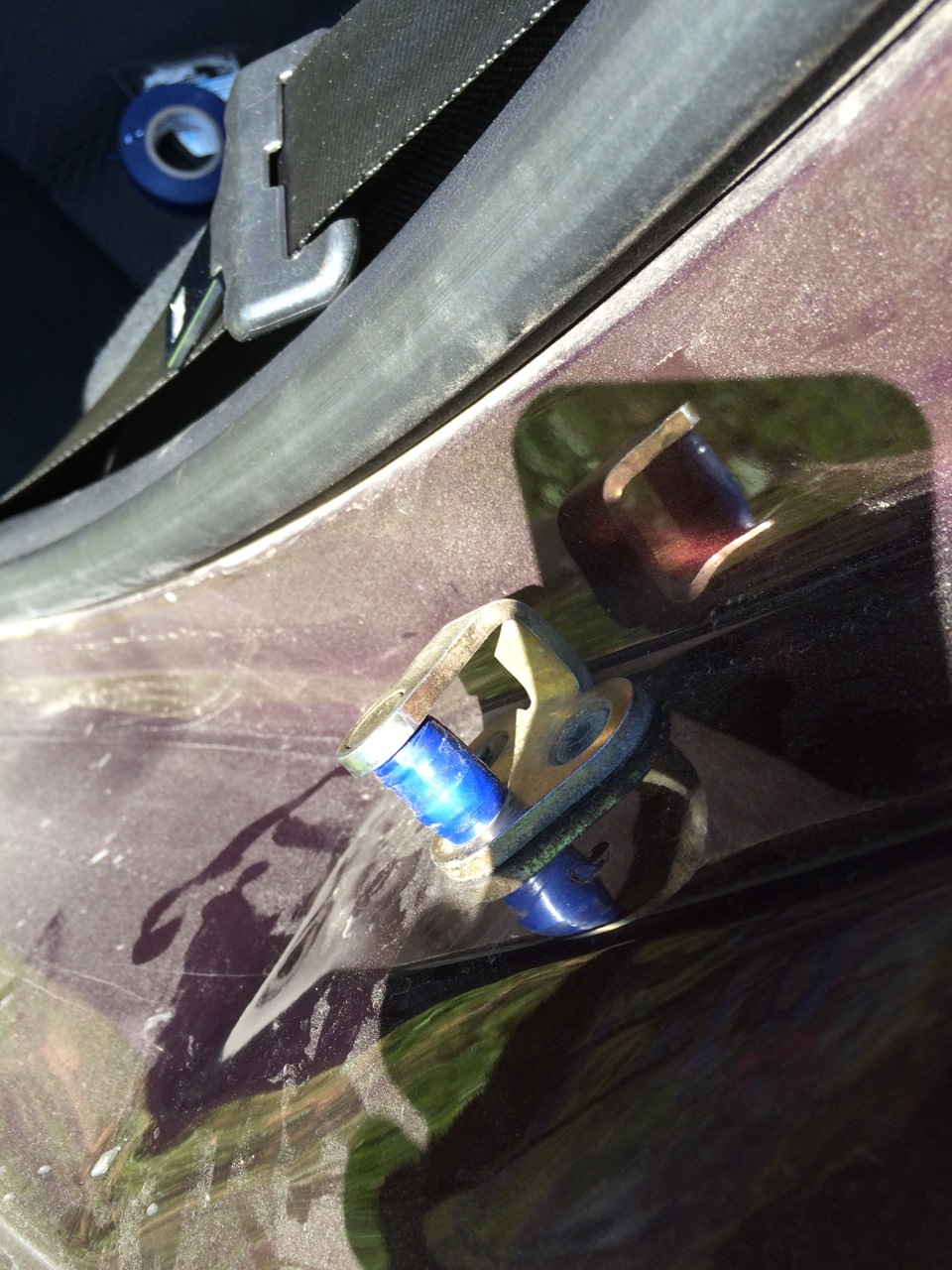

Посмотрел замок без снятия, посмотрел, что все вроде прикручено и решил просто попробовать захлопнуть дверь — получилось также как с правой! Что за?! Ладно, попробовал еще и еще — также. Начал все собирать обратно иии… опять 25, снова отщелкивается, ну йобана. Стал думать дальше, посмотрел на это кольцо, которое прикручено к корпусу кузова и сравнил с другими. В итоге оказалось, что оно сильнее сносилось (ну вот эта черная пластмасска). Решил обильно перемотать его изолентой

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

Пробую закрыть — звук глухой, ну т.е. какой и должен быть. Ну отлично!

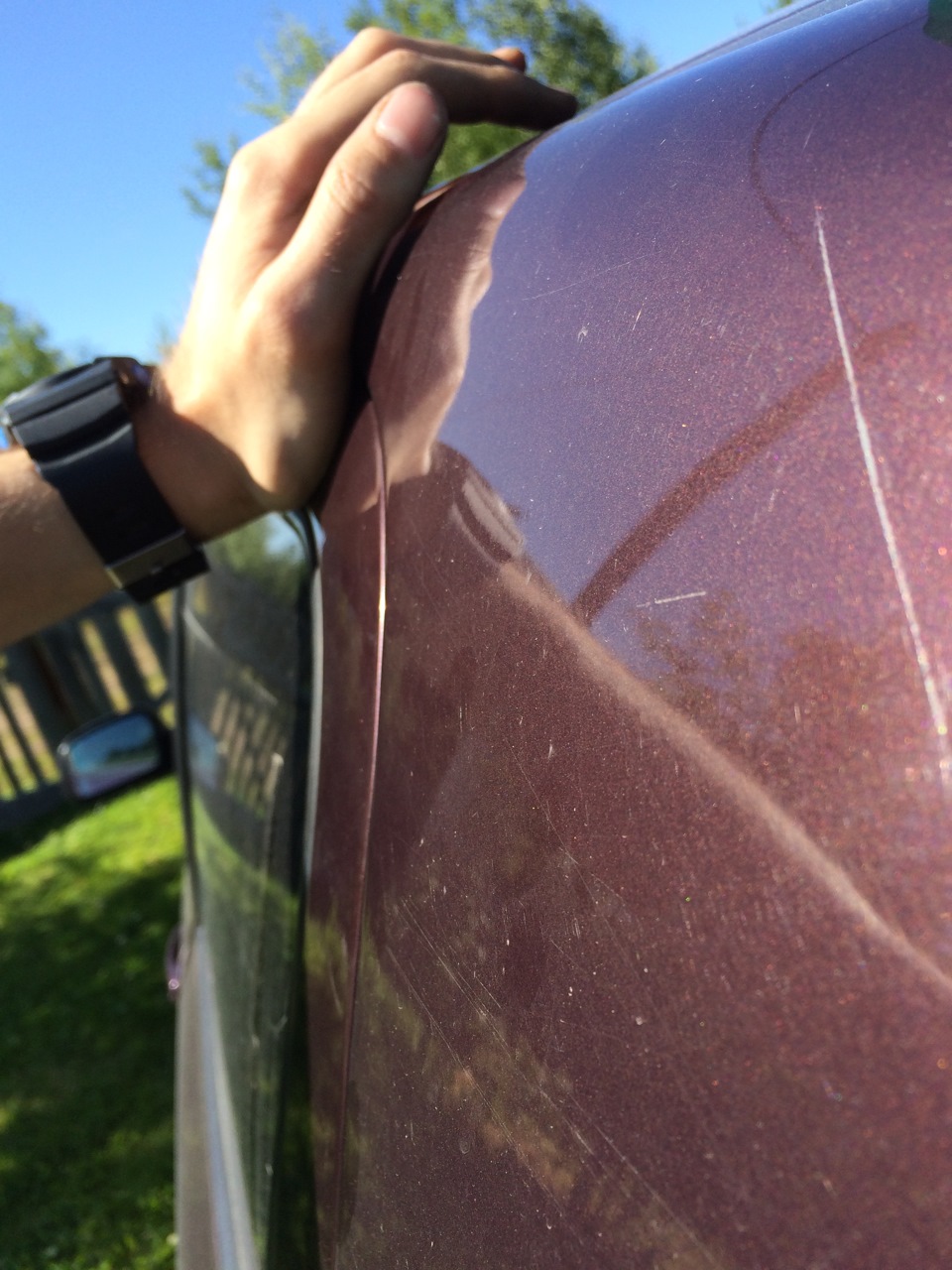

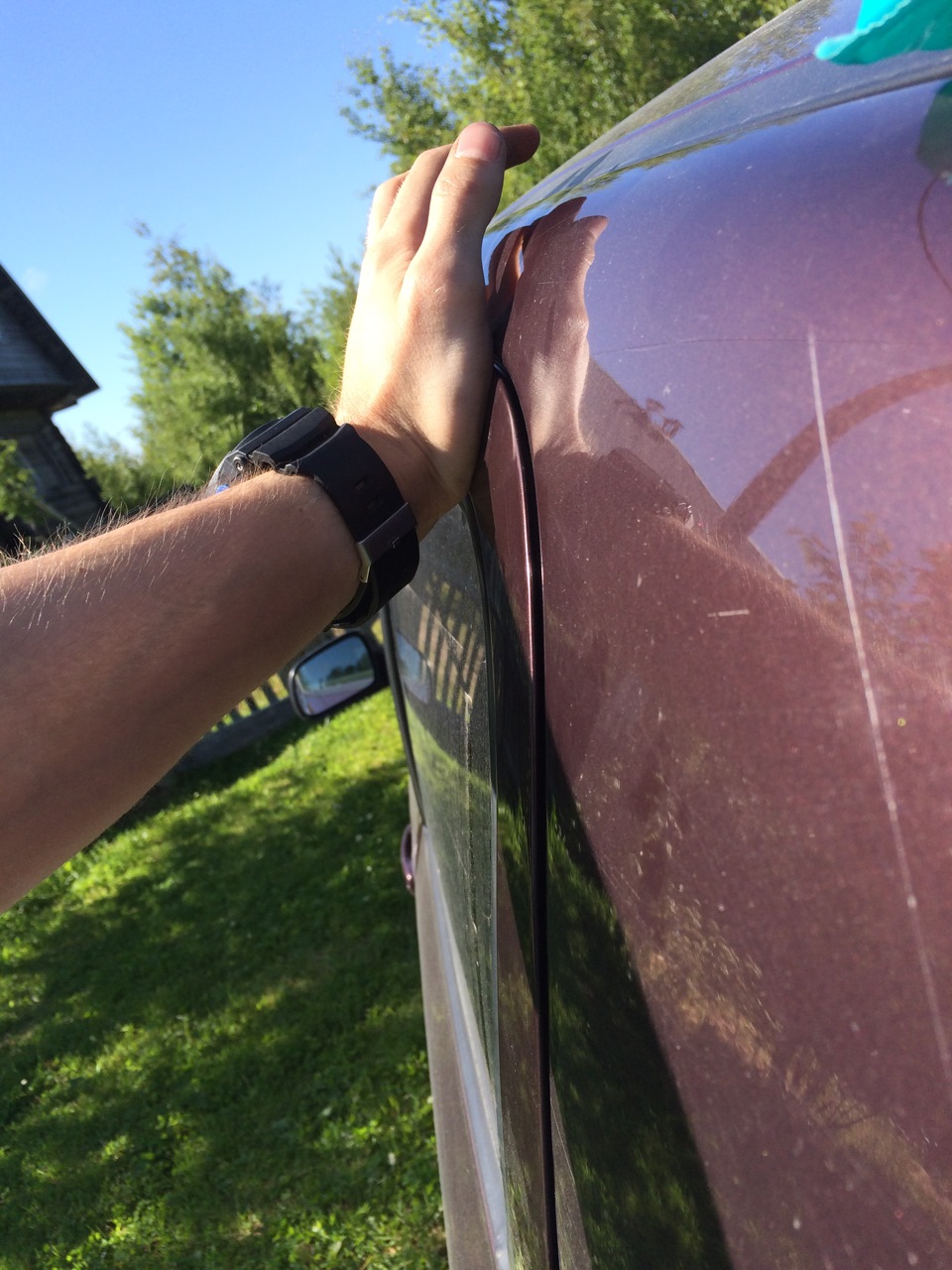

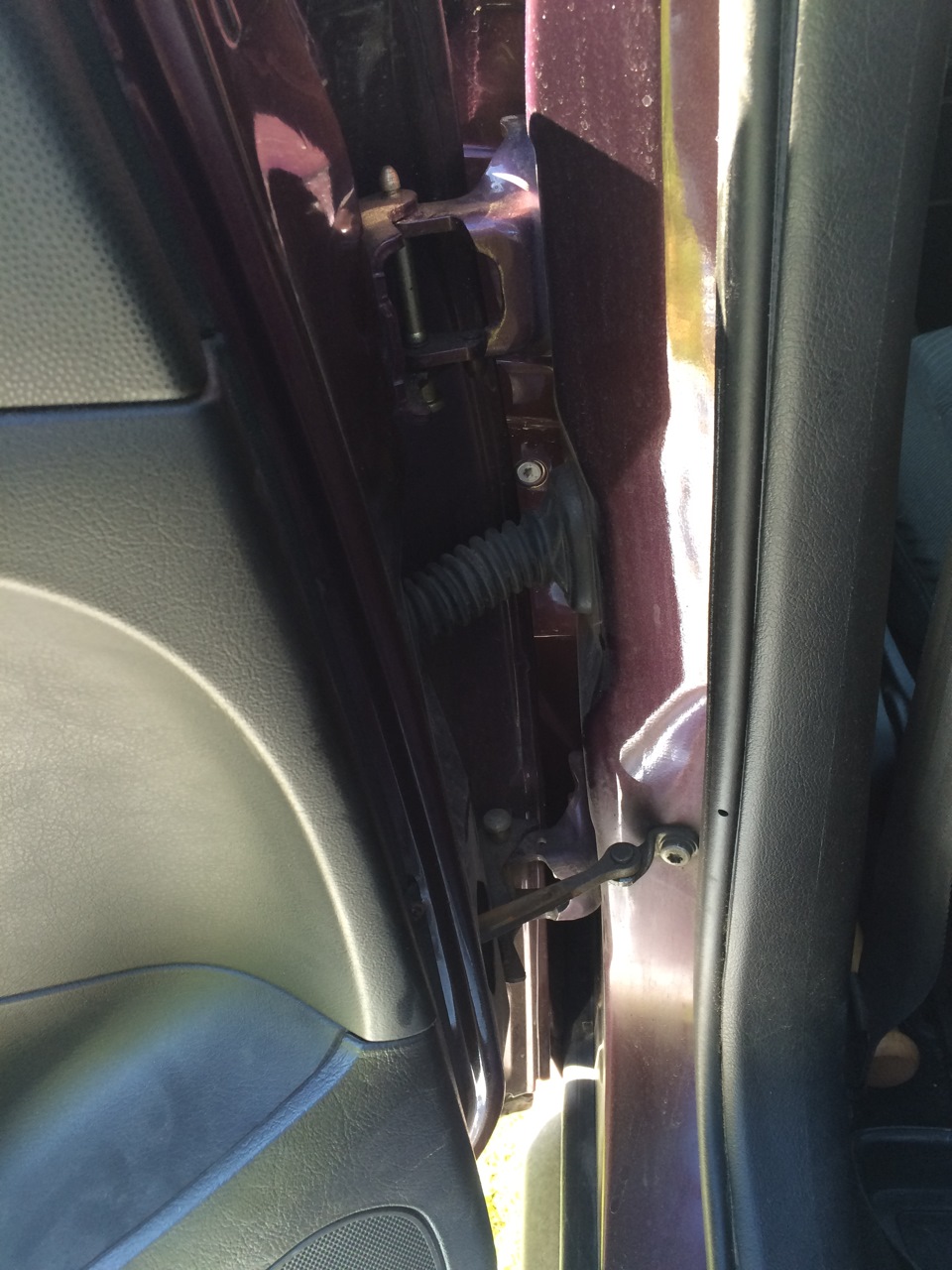

Решил дальше глянуть дверь снаружи и понимаю, что она отходит несколько от кузова

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

Посмотрел все крепления, вроде крепко сидят, но хз… откручивать не стал.
Что из этого нужно подтянуть чтобы избавиться от люфта?

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

или быть может что-то другое надо и я просто не понимаю? ))

Источник

17.11 Снятие, установка на место и регулировка дверей

Снятие, установка на место и регулировка дверей

На ранних моделях потребуется снять панель внутренней обшивки двери (обратитесь к Разделу Снятие и установка на место внутренней обшивки дверей) и вытянуть жгут проводов из уплотнительной втулки в крае двери, затем отдельно отсоединив электрические разъемы.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

На ранних моделях потребуется выбить из штанги ограничителя роликовый палец, воспользовавшись для этого молотком и выколоткой; при установке на место необходимо использовать новый роликовый палец.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

ПОРЯДОК ВЫПОЛНЕНИЯ

4. Снимите винт и отсоедините штангу ограничителя от точки крепления на корпусе.

1. Отсоедините отрицательный провод батареи и уберите его в сторону от клеммы.
2. Для обеспечения доступа к электрическому разъему жгута проводов откройте дверь. Маленькой отверткой выковырните блокировочный стержень из кожуха электрического разъема; это позволит сжать блокировочный механизм, высвободив его из отверстия корпуса.регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307
регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307
3. Извлеките электрический разъем из отверстия вместе с резиновым уплотнением и разделите две его половинки.регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307
регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307
5. На поздних моделях снимите винты верхней и нижней петель.регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307
6. Откройте дверь настолько широко, чтобы на обеих сторонах петли совместились зарубка и ушко.
7. Перпендикулярно снимите дверь с петель и аккуратно опустите на подложку для защиты ее краев.

Установка на место

Установка двери на место осуществляется в порядке, обратном порядку снятия.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель внутренней обшивки (Раздел Снятие и установка на место внутренней обшивки дверей).
2. Отсоедините все электрические разъемы привода единого замка, электрического мотора открывания окна и датчик «открытой двери» (где установлен). Для облегчения последующей сборки промаркируйте провода и разъемы. Извлеките жгуты через уплотнительную втулку края двери.
3. Дальнейший порядок снятия двери аналогичен порядку снятия передней двери.

Установка на место

Установка задней двери на место осуществляется в порядке, обратном порядку снятия.

Источник

12.2.9 Разборка, снятие, установка и регулировка дверей

Разборка, снятие, установка и регулировка дверей

Конструкция приводов дверных замков и стеклоподъемников подробно рассмотрена в Разделах Конструкция привода дверных стеклоподъемников и Конструкция привода дверных замков.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

Конструкция сборки передней двери

1 — Внутренняя ручка
2 — Панель внутренней обивки
3 — Изоляционный экран
4 — Ударник замка
5 — Активатор дверного замка
6 — Подлокотник
7 — Направляющий желоб оконного проема
8 — Стекло
9 — Сборка регулятора стеклоподъемника
10 — Направляющая стекла
11 — Сборка дверного замка
12 — Рама двери

13 — Наружная ручка
14 — Уплотнитель
15 — Ограничитель хода двери
16 — Палец ограничителя
17 — Петельная сборка
18 — Молдинг
19 — Накладка громкоговорителя
20, 21 — Уплотнители нижние
22 — Пыльник
23 — Карман в подлокотнике/поручневая ручка
24 — Кронштейн поручневой рукоятки
25 — Цилиндр дверного замка

Разборка, снятие и установка

Путем смещения ударника в горизонтальном направлении может быть выровнено положение заднего края закрытой двери относительно поверхности стойки.

Порядок выполнения процедур аналогичен описанному выше для передних дверей с поправкой на отличия в конструкции сборок.

Конструкция сборки задней двери

1 — Внутренняя ручка
2 — Подлокотник
3 — Панель внутренней обивки
4 — Кнопка выключения замка
5 — Изоляционный экран
6 — Центральный направляющий желоб
7 — Направляющий желоб оконного проема
8 — Ударник замка
9 — Рукоятка привода стеклоподъемника
10 — Стекло (подвижная и фиксированная секции)
11 — Сборка регулятора стеклоподъемника
12 — Сборка дверного замка

13 — Рама двери
14 — Активатор дверного замка
15 — Наружная ручка
16 — Уплотнитель
17 — Ограничитель хода двери
18 — Палец ограничителя
19 — Центральный желоб
20 — Петельная сборка
21, 24, 25 — Уплотнители
22 — Молдинг
23 — Поручневая ручка

Конструкция сборки двери задка

Источник

16.17.4 Регулировка задней двери

Регулировка задней двери

Внимание: При регулировке автомобиль должен стоять на колесах.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

• Ключом с наружным шестигранником на 3 мм отпустить стопорный болт настолько, чтобы можно было вынуть движок фиксатора. 1 — резиновый колпачок.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

• Вынуть движок фиксатора из корпуса и отрегулировать на размер а = 12,5 мм. Примечание: у нового буфера расстояние 12,5 мм предварительно уже выставлено.

• Регулировочный буфер вставить, повернуть на 90° по часовой стрелке и тем самым зафиксировать в профилированном отверстии.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

• Заднюю дверь закрыть, но замком не запирать.

• Установить зазор в стыке между задней дверью и боковой частью кузова равным 4,5 мм.

• На СТО для этого применяется регулировочный калибр для зазоров VW-3371.

• Заднюю дверь снова открыть.

Примечание: задняя дверь теперь отрегулирована с предварительным натягом примерно в 3 мм.

• С левой и правой стороны, над задним фонарем, ввернуть колпачок в глухую гайку-заклепку.

регулировка дверей пежо 307. Смотреть фото регулировка дверей пежо 307. Смотреть картинку регулировка дверей пежо 307. Картинка про регулировка дверей пежо 307. Фото регулировка дверей пежо 307

• Заднюю дверь закрыть и проверить правильность зазоров в стыках.

Источник
