Как выполняется разметка при монтаже электропроводки
Домашний мастер, задумавший ремонт электрики в своей квартире или ее полную прокладку в строящемся доме, должен предварительно хорошо продумать технологию предстоящих работ и очередность выполнения ее этапов, включая разметку электропроводки. Иначе, как показывает практика, возникают серьезные ошибки, требующие вложения дополнительных средств и затрат времени.
Что подразумевает слово «разметка»?
Если обратиться к разъяснению глагола «разметить» толковым словарем русского языка, то он объясняет его как измерение, нанесение меток, обозначение размеров чего-либо.
Применительно к электропроводке, как и любым техническим системам, это обозначает, что для проведения разметки необходимо иметь:
1. объект — здание дома или помещения квартиры, в которых необходимо будет прокладывать электрические провода;
2. воплощенный проектом производства работ замысел хозяина.
Другими словами, процесс разметки означает перенос подготовленных заранее проектом бумажных чертежей непосредственно на элементы конструкции здания (стены, пол, потолок) для прокладки трасс кабелей и проводов, монтажа розеток, светильников, выключателей, соединительных коробок.
Владельцы отдельных электротехнических сайтов публикуют в интернете статьи, объясняющие под разметкой электропроводки процессы от ее планирования проектом до прокладки кабелей из распределительного щитка до потребителей и крепежа в стенах. Это вводит многих читателей в заблуждение.
Подготовительный этап
При проведении разметки у мастера на руках должны быть документы:
развернутые электрические схемы для каждой комнаты и всего здания в целом, разработанные на основе уже работающих типовых решений;
монтажные чертежи с указанием места расположения каждого элемента электропроводки, дополненные информацией о прокладке слаботочных цепей (телефон, компьютерные сети, домофон, антенны, сигнализация и другие цепи), газопровода, водопровода, систем обогрева, канализации для учета их взаимного влияния.
Если пренебречь этим правилом, полагаясь на богатый жизненный опыт хозяина или большую практику выполнения электромонтажных работ приглашенного электрика, то существует большая вероятность совершения ошибок, которые придется в дальнейшем исправлять.
В крайнем случае, когда уже нет времени на проектирование, для справки и руководства можно воспользоваться простыми рекомендациями размещения электропроводки относительно элементов строительных конструкций, показанными на картинке, хотя все же лучше обратиться к строительным нормам и правилам.
Все провода и кабельные каналы здесь располагают только с горизонтальным и вертикальным их направлением под прямыми углами. Произвольно размечать трассы под наклоном для экономии расстояния нельзя. В процессе эксплуатации через несколько лет возникает вероятность того, что при крепеже к стенам мебели, вывешивании картин…сверло дрели попадет в электрический провод и создаст аварийную ситуацию.

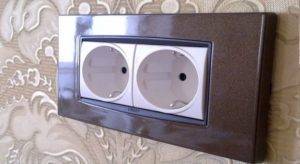

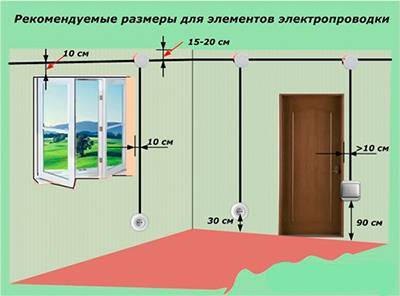

Высота размещения розеток и выключателей строго не регламентируется, а выбирается согласно привычкам и пристрастиям хозяев квартиры. Располагая электропроводку относительно двери, окна, батареи отопления, газовой плиты, соседних стен и потолка надо руководствоваться требованиями нормативной документации.

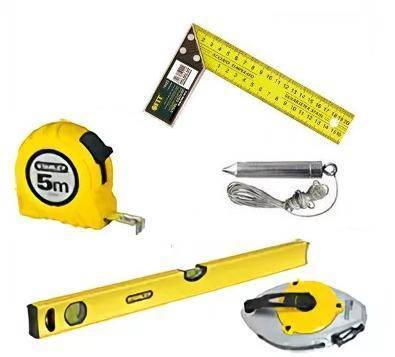

Разметка электропроводки представляет собой процесс нанесения линий на стены и потолок. Для ее выполнения необходимо пользоваться хотя бы простыми чертежными приспособлениями:
линейкой или рулеткой для измерения расстояний;
маркером, карандашом либо шариковой ручкой для обозначения линий;
отвесом и уровнем для определения горизонта и вертикалей.
Этот простой набор имеется в наличии практически у каждого домашнего мастера.
Выполнение разметочных работ
При ремонте, расширении или начальном монтаже электропроводки разметку начинают с обозначения на стенах и потолке мест будущего расположения светильников, выключателей, розеток, распределительных коробок и квартирного щитка. То есть, вначале с чертежей проекта на строительные конструкции элементов помещений переносятся в реальном масштабе габаритные размеры всех оконечных устройств электрооборудования квартиры, которые должны быть соединены кабелями и проводами.
Для размещения этих элементов в скрытой проводке необходимо начертить границы мест углубления установочных коробок.
При этом необходимо учесть, что:
стены квартир могут быть подвергнуты выравниванию, покрытию слоем штукатурки или строительными отделочными листами;
на базовый потолок могут крепиться подвесные либо натяжные конструкции;
высота пола может быть поднята за счет дополнительного настила из паркета, ламината или других напольных покрытий.
Все эти элементы уменьшают внутреннее пространство комнаты и тем самым влияют на точность определения мест электропроводки.
Следует учесть, что строгая прямоугольная геометрия квартир при строительстве здания, как печальное правило нашей действительности, часто не выдержана. Поэтому за начало отсчета размеров необходимо пользоваться расстояниями, отложенных от верхних и нижних углов стен, в которые внесены поправки на выравнивание.
Объясняется это тем, что окончательно выполненная разметка с указанием размеров отступа от базовых элементов, должна стать основой для исполнительной схемы, которую хороший хозяин будет хранить и использовать при всех будущих реконструкциях помещений, чтобы не повредить уже проложенные трассы кабелей и проводов.
Способы нанесения разметки на потолок
Для выполнения работ потребуется подниматься на небольшую высоту. С этой целью удобно использовать обычную строительную стремянку. Для исключения падений ее надо устойчиво устанавливать и надежно фиксировать стопорные планки и винты.
Обычно в небольших помещениях вывешивают один центральный светильник, расположенный посередине помещения. Для определения точки его установки удобно использовать метод диагоналей, проведенных из разных углов на потолке. Этот способ показан на картинке слева.
Иногда при соблюдении геометрии пола и потолка удобнее диагонали провести на полу и на нем отметить центр помещения. Затем поднимают шнур отвеса на потолок так, чтобы острый конец грузика немного возвышался над полом и указывал на точку пересечения линий. Тогда место размещения верхнего конца шнура совпадет с центральной точкой потолка. Ее и потребуется обвести.
Если же проектом работ планируется вывешивать несколько светильников, то в этом случае необходимо провести осевую линию по потолку, которая образуется вначале делением противоположных сторон на одинаковые участки, а потом соединяет образованные точки прямой линией, как показано на правой картинке.
Когда помещение большое и потолок необходимо разделить несколькими осевыми линиями, то соответствующие противоположные его стороны делят на дополнительные равные части.
Внимание! При прокладке электропроводки по потолку нельзя ослаблять его несущую конструкцию. С этой целью штробление плит потолочных перекрытий запрещено из-за возможности их обрушения.
Методы вычерчивания прямых линий на потолке
Для проведения диагоналей и осей соединения точек по потолку существует несколько технических приемов.

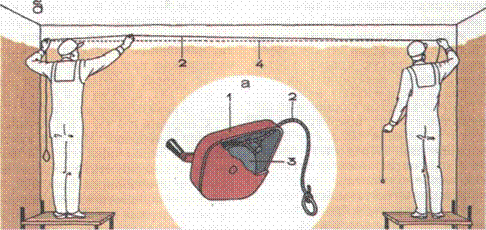

Первый способ основан на использовании строительного отбивочного шнура, пропитанного красящим порошком. Для его применения желательно работать с помощником, который становится на стремянку и жестко устанавливает начало шнура в первую намеченную точку для проведения линии.
Второй работник разматывает подготовленный шнур до конечной точки, натягивает его и также надежно фиксирует свой конец одной рукой. Когда нить хорошо натянута, то один из рабочих отводит ее от поверхности потолка как тетиву лука, а затем резко отпускает.
Возвращаемая под усилием приложенного натяжения нить резко перемещается на потолок и отбивает на нем своей краской четкую и ровную линию.
Если нет под рукой специальной строительной нити, то можно воспользоваться обыкновенным шпагатом или длинным шнуром, который необходимо пропитать мелом, намазать сажей или какой-либо порошковой краской. Качество линии, выполненной этим способом, опробовано еще нашими далекими предками.
Однако предварительно следует оценить сохранность окрашенных таким способом линий. Если краска легко осыпается, то лучше провести дополнительные линии с устойчивым цветом.

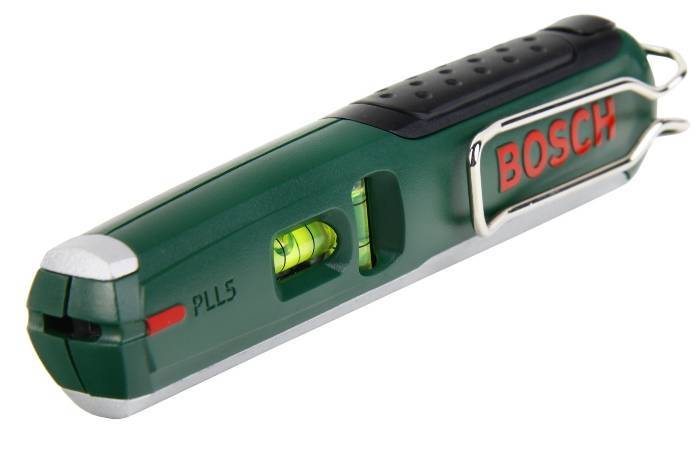

Второй способ нанесения линий на потолке основан на использовании современных лазерных указок или уровней, использующих их в своей конструкции.
Небольшая относительно стоимость этих устройств делает их доступными для домашнего мастера. Направленный лазером луч четко виден на любой поверхности. Его очень легко ориентировать и фиксировать в пространстве.
Один рабочий нацеливает лазерный луч, а второй в это время наносит разметку на поверхность потолка. После вычерчивания линий желательно сделать контрольную проверку выполненной разметки для исключения возможных ошибок.
Способы нанесения разметки на стенах
Методы проведения линий на стенах с помощью отбивочных нитей или применения лазерного луча работают так же, как и на потолке. Только здесь надо учитывать уровень расположения их в горизонтальной и вертикальной плоскостях. Для этого используют отвесы и уровни.

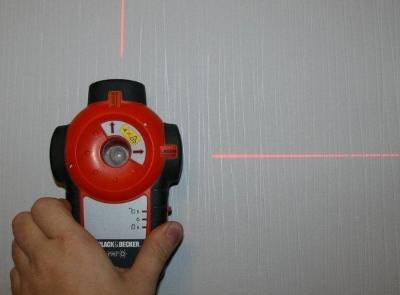

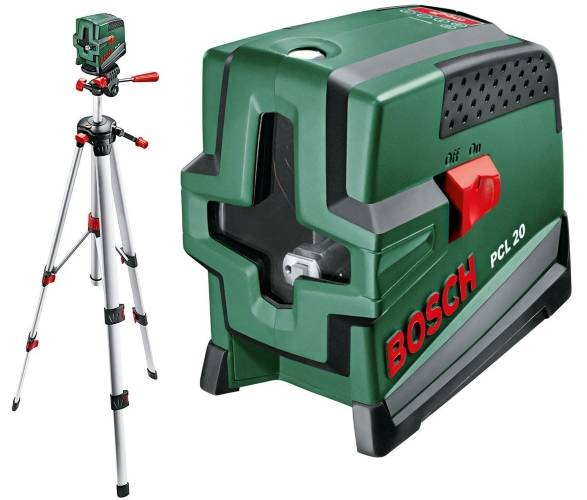

Значительно облегчают разметку современные лазерные нивелиры, создающие два вращающихся луча в перпендикулярных плоскостях. Работать с такими устройствами и выполнять разметку поверхности стен можно одному человеку. Однако приобретают подобный прибор пока только для постоянной работы с ним из-за достаточно высокой стоимости.
Внимание! Длинные и глубокие горизонтальные штробы на несущих стенах ослабляют конструкцию здания и могут быть причиной их обрушения.
Последовательность выполнения разметочных работ для кабельных магистралей
Эту операцию желательно начинать после того, как закончена разметка всех остальных элементов электропроводки поскольку кабели должны соединить их по оптимальному пути.

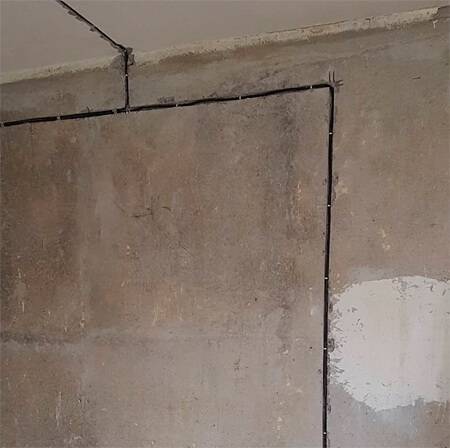

Места расположения кабелей в будущих штробах сразу прочерчивают так, чтобы была четко определена необходимая ширина. По таким линиям проще вести штроборез или вырезать канавки другими доступными способами.
Разметку кабельных каналов начинают от этажного, квартирного или вводного щита в дом. В первую очередь всегда необходимо определиться с методом подвода напряжения к распределительному щиту, от которого будут тянуться все магистрали. Это облегчит остальной монтаж и выбор оптимальных путей.
После того как трасса ввода питания к распределительному щиту обозначена, последовательно вычерчивают магистрали силовых цепей, расходящиеся по всем комнатам. При этом могут возникнуть вопросы, связанные с неувязками проекта. Их необходимо своевременно выяснять и разрешать.
Когда расположение кабельных трасс во все помещения прочерчены, можно поэтапно начинать разметку электропроводки внутри каждой комнаты. Она выполняется по вышеперечисленным правилам и заканчивается тогда, когда прочерчены все магистрали для подключения розеток, выключателей и всех оконечных устройств.
В отдельных случаях для прокладки электрических цепей используется пространство под напольным покрытием. При таком проекте выполняется скрытая разводка кабельных трасс и вполне возможны места их пересечения между собой, которые будут в дальнейшем защищены от повреждений.
Под напольным покрытием кабели должны проходить целиком без создания мест коммутаций и соединений.
В заключение статьи еще раз следует подчеркнуть, что полностью выполненная разметка электропроводки служит основой для создания исполнительной схемы электроснабжения квартиры и дома, которая при эксплуатации здания значительно облегчает планирование и выполнение любых последующих работ.
Очень правильно поступают владельцы квартир, которые фотографируют завершающий этап разметки и хранят сделанные фотографии на нескольких носителях информации, используя дисковое пространство интернет-сервисов и облачные хранилища. Этот способ позволяет через несколько лет уточнить подробное месторасположение всех элементов электропроводки даже в том случае, если с компьютера и фотоаппарата будет удалена вся информация.
Разметка проводки в квартире
Если обратиться к разъяснению глагола «разметить» толковым словарем русского языка, то он объясняет его как измерение, нанесение меток, обозначение размеров чего-либо.
Применительно к электропроводке, как и любым техническим системам, это обозначает, что для проведения разметки необходимо иметь:
1. объект — здание дома или помещения квартиры, в которых необходимо будет прокладывать электрические провода;
2. воплощенный проектом производства работ замысел хозяина.
Другими словами, процесс разметки означает перенос подготовленных заранее проектом бумажных чертежей непосредственно на элементы конструкции здания (стены, пол, потолок) для прокладки трасс кабелей и проводов, монтажа розеток, светильников, выключателей, соединительных коробок.
Электромонтажные работы: цена за точку.
При расчёте стоимости электромонтажных работ мы отталкиваемся от понятия “точка”. Еще раз повторю — каждый электрик точкой называет что-то свое!! “Точкой” мы считаем вывод провода под: розетку, выключатель или диммер, питание для стационарного оборудования — кухонную технику и сплиты, выводы, подключаемые напрямую, (люстры, бра, звонок и т.д.), вывод TV/интернет кабеля (UTP) и линии питания от щита до распредкоробок. Вывод провода под розетку или блок из 5-ти розеток – все равно считается точкой! Цена одной «точки» — 250 рублей.
Также “точкой” считаем распаечную коробку (место соединения проводов), она же распредкоробка. Распаечную коробку не всегда может посчитать, но, как правило, в одной комнате их 3-6 штук. При большой насыщенности точек их соответственно больше, так как больше мест соединения проводов. Грамотный электрик всегда может указать их количество и место установки при встрече на объекте.
Такая же ситуация с осветительными приборами, сколько бы светильников не висело на одном выключателе, все они считаются как отдельные точки.
1. Считаем сами «точки», в их стоимость входит:
2. Штробление стен под проводку
Штробление оплачивается отдельной позицией. Пожалуй, это самый трудоемкий и шумный процесс в электромонтаже. Так же установка подрозетников у нас идет отдельной позицией. Сложность
прокладки штробы во многом определяется материалом стен: кирпич, бетон или пенобетон. Приведу простейший пример: вы делаете ремонт квартиры и решили заменить старую проводку. Вам сразу необходимо решить, какой потолок будет в квартире. Если вы оставляете существующий потолок, то будет необходимо штробить полностью во всей квартире и соответственно стоимость электромонтажа увеличивается. Если же делается натяжной потолок или подвесной, стоимость монтажа электрики уменьшится за счет того, что большая часть кабеля пойдет под потолком и только малая часть будет спускаться по штробе к розеткам и выключателям.

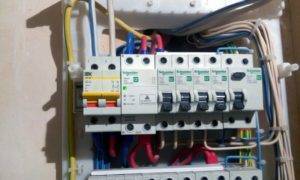

3. Квартирный щиток. Установка автоматов
Собрать квартирный щит зависит от комплектации внутренней компоновки, ведь это сердце электрики вашей квартиры и от грамотной сборки его многое зависит! Нужно отметить, что квартирный щиток, расположенный в самой квартире имеют меньшинство жителей страны. Большинство вынуждены довольствоваться секцией в этажном электрощите. При выборе номиналов и параметров кабеля, автомата и розеток следует помнить, что автоматический выключатель защищает не приборы подключенные к линии
(нагрузку), а саму линию — кабель! Его задача – спасти кабель от перегрузки, перегрева и пожара. Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь установить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.
5. Чистовая установка
Финальная стадия — чистовая установка. Установка фурнитуры розеток
и выключателей 100 руб. один механизм. Установка осветительных приборов: бра, люстр.
Подготовительный этап
При проведении разметки у мастера на руках должны быть документы:
Если пренебречь этим правилом, полагаясь на богатый жизненный опыт хозяина или большую практику выполнения электромонтажных работ приглашенного электрика, то существует большая вероятность совершения ошибок, которые придется в дальнейшем исправлять.
В крайнем случае, когда уже нет времени на проектирование, для справки и руководства можно воспользоваться простыми рекомендациями размещения электропроводки относительно элементов строительных конструкций, показанными на картинке, хотя все же лучше обратиться к строительным нормам и правилам.
Все провода и кабельные каналы здесь располагают только с горизонтальным и вертикальным их направлением под прямыми углами. Произвольно размечать трассы под наклоном для экономии расстояния нельзя. В процессе эксплуатации через несколько лет возникает вероятность того, что при крепеже к стенам мебели, вывешивании картин…сверло дрели попадет в электрический провод и создаст аварийную ситуацию.
Высота размещения розеток и выключателей строго не регламентируется, а выбирается согласно привычкам и пристрастиям хозяев квартиры. Располагая электропроводку относительно двери, окна, батареи отопления, газовой плиты, соседних стен и потолка надо руководствоваться требованиями нормативной документации.
Разметка электропроводки представляет собой процесс нанесения линий на стены и потолок. Для ее выполнения необходимо пользоваться хотя бы простыми чертежными приспособлениями:
ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ
Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.
Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.
Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.
Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:
Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.
Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.
Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.
Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.
Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.
Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.
2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Подготовка к работе
Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:
На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:
Примерная схема размещения электропроводки в доме
Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

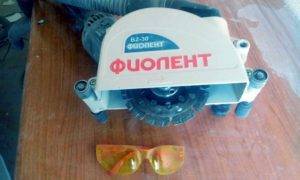

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.
При отсутствии профессионального инструмента, попробуйте взять его напрокат.
Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.
Разметка кабельных магистралей к распределительному щиту
В частных домовладениях обычно вводной кабель от ЛЭП приходит напрямую к РЩ (распределительный щит), возможны штробления на коротких участках. В многоквартирных домах и других административных и производственных помещениях, разметку для вводного кабеля делают от поэтажного щита в квартиру или от общего РЩ в здание. Надо сразу разделить разметку штробы для силовых кабелей питания и информационных сетей. От подъездного ввода до квартиры они прокладываются отдельно. Исходя из марки кабелей указанных в пояснительной записке к плану и схеме электропитания, рассчитайте ширину и глубину необходимой штробы. Обычно это четырех или трехжильный кабель с медными проводами 6-8 мм/ кв. Ширина штробы для него делается 2-3 см, глубина 1-2 см. Линии ограничения ширины четко наносятся на стены от источника питания до РЩ дома или квартиры.
Способы нанесения разметки на потолок
Для выполнения работ потребуется подниматься на небольшую высоту. С этой целью удобно использовать обычную строительную стремянку. Для исключения падений ее надо устойчиво устанавливать и надежно фиксировать стопорные планки и винты.
Обычно в небольших помещениях вывешивают один центральный светильник, расположенный посередине помещения. Для определения точки его установки удобно использовать метод диагоналей, проведенных из разных углов на потолке.
Иногда при соблюдении геометрии пола и потолка удобнее диагонали провести на полу и на нем отметить центр помещения. Затем поднимают шнур отвеса на потолок так, чтобы острый конец грузика немного возвышался над полом и указывал на точку пересечения линий. Тогда место размещения верхнего конца шнура совпадет с центральной точкой потолка. Ее и потребуется обвести.
Если же проектом работ планируется вывешивать несколько светильников, то в этом случае необходимо провести осевую линию по потолку, которая образуется вначале делением противоположных сторон на одинаковые участки, а потом соединяет образованные точки прямой линией.
Когда помещение большое и потолок необходимо разделить несколькими осевыми линиями, то соответствующие противоположные его стороны делят на дополнительные равные части.

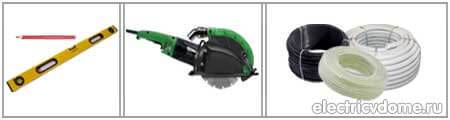

Что необходимо иметь для монтажа скрытой электропроводки?
Без схемы не возможно произвести разводку электропроводки так как на схеме указывается трассы проложения провода, линии силовой и осветительной нагрузки, места соединений и расположений розеток и выключателей и т.п.
2) Строительный уровень и карандаш.
Они нужны для разметки на стене прямых линий, чтобы подготовленная штроба, а в дальнейшем и уложенный в ней провод были ровными.
3) Как уже говорилось, провода скрытой проводки прокладываются в штробе.
Проделать эти штробы можно специально предназначенным для этого – штроборезом с пылесосом либо болгаркой с алмазной насадкой или обычным перфоратором и сверлом по бетону. В народе два последних способа пользуется большей популярностью, чем первый.
4) Монтажный материал — провод, гофра (пластиковые трубы), распределительные коробки, подрезетники, изолента и т.п.
Разметка скрытой электропроводки.
Первым делом в комнате размечается место расположения распределительной коробки. Далее от нее размечаются линии к месту, где будут располагаться предполагаемые розетки и выключатели.
Разметку линий укладки провода нужно делать таким образом, чтобы они были перпендикулярно друг другу. На углах делается небольшое закругление, чтобы в процессе укладки провод не слишком перегибался. Маршрут разметки и прокладки кабеля нужно спланировать таким образом, чтобы не делать лишних штроб в стене (укладка в одной штробе двух и более проводов).
Штробление стен.
После того как разметка необходимых элементов произведена можно приступать к штроблению стен. При использовании болгарки или штробореза по размеченной линии прорезаются две полосы на расстоянии примерно 30-40 мм (ширина штробы) и глубиной равной диаметру прокладываемого провода, плюс запас 10 мм. Перегородка между прорезанными полосами сбивается обычным зубилом и молотком.
Если используется перфоратор, то в этом случае, на расстоянии примерно 5-10 мм друг от друга вдоль всей размеченной линии высверливаются отверстия. Затем при помощи молотка и зубила перегородки между отверстиями сбиваются и получается штроба.
При штроблении стен нужно не забывать про розетки, выключатели и распределительные коробки. Для их установки необходимо также проделать углубления в стене. Сделать это можно с помощью специальной алмазной коронки и перфоратора.
Если нет коронки, можно использовать сверло. В этом случае, в пределах окружности подрезетника просверливают множество отверстий и с помощью молотка и зубила выбивается все лишнее чтобы коробка свободно входила. Глубина штробления должна быть такой, чтобы коробка полностью скрывалась в стене.
Установка распределительных коробок и подрезетников.
При монтаже скрытой проводки первыми устанавливаются распределительные коробки и подрезетники (коробочки в которых устанавливаются розетки и выключатели освещения).
Фиксируются коробка в стене с помощью шпаклевки или цементной смеси. Устанавливается таким образом, чтобы ее края не выступали и были утоплены по уровню стены. От правильности установки подрезетников зависит ровно или нет, будет установлен выключатель или розетка.
Укладка провода.

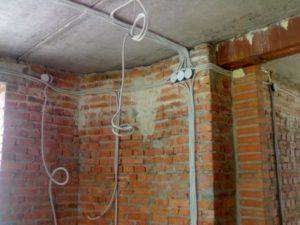

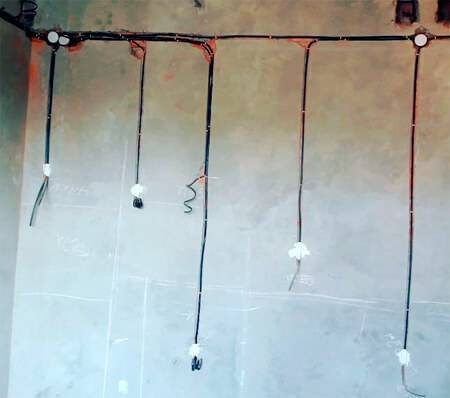

После того как распределительные коробки будут надежно зафиксированы в стене можно укладывать провода. Для скрытой электропроводки используются провода ВВГ, ППВ (реже АВВГ или АППВ).
Провод укладывают в штробу, предварительно надев на него гофру или пластиковую ПХВ трубку. Их можно и не использовать, но для этого монтаж электропроводки необходимо производить кабелем с двойной изоляцией, например ВВГ, ВВГнг, NYM.

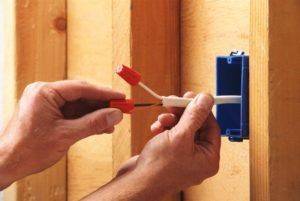

Чтобы провода было удобно подключать и скручивать в местах установки розеток, выключателей и распредкоробок, на концах оставляют запас 10 – 15 см.
Если часть проводки будет прокладываться не в штробах, например, под потолочным каркасом или в гипсовых перегородках стен, то в таких местах провод или кабель обязательно должен прокладываться в гофре, либо пластиковой в трубке.
Когда провод будет полностью уложен, штробы можно зашпаклевывать. Перед этим необходимо окончательно убедится, что все выполнено правильно. Монтаж скрытой проводки окончен.
Подготовительные работы перед штроблением стен
После изучения требований СНиП и составления схемы прокладки каналов для скрытых коммуникаций нужно проверить стены на присутствие старой электропроводки. Это необходимое мероприятие, так как бить и сверлить стены, не зная ее расположения, крайне опасно для здоровья, а может быть и жизни.

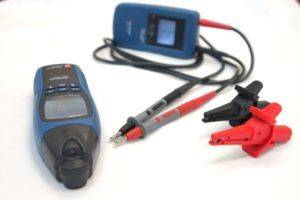

Старую проводку можно обнаружить с помощью специального детектора. Он определяет глубину заложения провода, его место прокладки и силу тока. Прибор этот — дорогой, поэтому его покупать для редкого использования довольно накладно. Но можно использовать отвертку-индикатор. С ее помощью можно также найти скрытую в стене старую проводку, хотя и с менее точным результатом. Он не будет достоверным при расположении провода на глубине более 1,5 см от поверхности стены или в том случае, если силовой кабель проложен в двойной изоляции. Кроме этого, индикатор не реагирует на слаботочную сеть. Результаты этой проверки нужно отобразить на схеме штробления и при необходимости внести в нее соответствующие изменения. На конечном этапе подготовки к работе на стены наносится разметка согласно разработанному на бумаге плану, после ее выполнения можно приступать к основному процессу.
Расчет мощности проводов
Расчет проводов производится исходя из общей мощности электрических приборов, которые планируются к подключению. В первую очередь, учитываются бытовые приборы с высоким энергопотреблением, такие как утюги, пылесосы и прочее оборудование. Отдельно следует учитывать возможное потребление мощности в ванной комнате и на кухне. Именно здесь устанавливается наиболее мощная бытовая техника в виде электроплит, посудомоечных машин, системы вентиляции, стиральных машин, полотенцесушителей.
После определения суммарной мощности, рассчитывается сечение провода, измеряемого в квадратных миллиметрах. На один квадратный миллиметр обычно приходится от 1,65 до 2 кВт нагрузки, поэтому, расчеты необходимо производить с определенным запасом.
Последовательность выполнения разметочных работ для кабельных магистралей
Эту операцию желательно начинать после того, как закончена разметка всех остальных элементов электропроводки поскольку кабели должны соединить их по оптимальному пути.
Места расположения кабелей в будущих штробах сразу прочерчивают так, чтобы была четко определена необходимая ширина. По таким линиям проще вести штроборез или вырезать канавки другими доступными способами.
Разметку кабельных каналов начинают от этажного, квартирного или вводного щита в дом. В первую очередь всегда необходимо определиться с методом подвода напряжения к распределительному щиту, от которого будут тянуться все магистрали. Это облегчит остальной монтаж и выбор оптимальных путей.
После того как трасса ввода питания к распределительному щиту обозначена, последовательно вычерчивают магистрали силовых цепей, расходящиеся по всем комнатам. При этом могут возникнуть вопросы, связанные с неувязками проекта. Их необходимо своевременно выяснять и разрешать.
Когда расположение кабельных трасс во все помещения прочерчены, можно поэтапно начинать разметку электропроводки внутри каждой комнаты. Она выполняется по вышеперечисленным правилам и заканчивается тогда, когда прочерчены все магистрали для подключения розеток, выключателей и всех оконечных устройств.
В отдельных случаях для прокладки электрических цепей используется пространство под напольным покрытием. При таком проекте выполняется скрытая разводка кабельных трасс и вполне возможны места их пересечения между собой, которые будут в дальнейшем защищены от повреждений.
Под напольным покрытием кабели должны проходить целиком без создания мест коммутаций и соединений.
В заключение статьи еще раз следует подчеркнуть, что полностью выполненная разметка электропроводки служит основой для создания исполнительной схемы электроснабжения квартиры и дома, которая при эксплуатации здания значительно облегчает планирование и выполнение любых последующих работ.
Очень правильно поступают владельцы квартир, которые фотографируют завершающий этап разметки и хранят сделанные фотографии на нескольких носителях информации, используя дисковое пространство интернет-сервисов и облачные хранилища. Этот способ позволяет через несколько лет уточнить подробное месторасположение всех элементов электропроводки даже в том случае, если с компьютера и фотоаппарата будет удалена вся информация.
Методы вычерчивания прямых линий на потолке
Для проведения диагоналей и осей соединения точек по потолку существует несколько технических приемов.
Первый способ основан на использовании строительного отбивочного шнура, пропитанного красящим порошком. Для его применения желательно работать с помощником, который становится на стремянку и жестко устанавливает начало шнура в первую намеченную точку для проведения линии.
Второй работник разматывает подготовленный шнур до конечной точки, натягивает его и также надежно фиксирует свой конец одной рукой. Когда нить хорошо натянута, то один из рабочих отводит ее от поверхности потолка как тетиву лука, а затем резко отпускает.
Возвращаемая под усилием приложенного натяжения нить резко перемещается на потолок и отбивает на нем своей краской четкую и ровную линию.
Если нет под рукой специальной строительной нити, то можно воспользоваться обыкновенным шпагатом или длинным шнуром, который необходимо пропитать мелом, намазать сажей или какой-либо порошковой краской. Качество линии, выполненной этим способом, опробовано еще нашими далекими предками.
Однако предварительно следует оценить сохранность окрашенных таким способом линий. Если краска легко осыпается, то лучше провести дополнительные линии с устойчивым цветом.
Второй способ нанесения линий на потолке основан на использовании современных лазерных указок или уровней, использующих их в своей конструкции.
Небольшая относительно стоимость этих устройств делает их доступными для домашнего мастера. Направленный лазером луч четко виден на любой поверхности. Его очень легко ориентировать и фиксировать в пространстве.
Один рабочий нацеливает лазерный луч, а второй в это время наносит разметку на поверхность потолка. После вычерчивания линий желательно сделать контрольную проверку выполненной разметки для исключения возможных ошибок.
Особенности процесса штробления стен
Неправильно выполнить эту работу в принципе невозможно, разве что изготовить канавки слишком больших размеров. Тогда для их последующей заделки потребуется большее количество раствора и времени. Тем не менее, есть правила, которые позволяют сделать процесс штробления простым, а главное — безопасным.
Первое, на что необходимо обращать внимание — это меры по безопасности при работе с режущим инструментом. Кроме большого количества пыли, возникающей в процессе вырезания канавок в стене, из-под абразивных кругов могут вылетать крупные осколки, способные нанести травму
Поэтому следует работать в защитных очках, перчатках, спецодежде, а органы дыхания защищать марлевой повязкой или респиратором. Также стоит учитывать наличие в полу и стенах существующих скрытых коммуникаций. Их повреждение в процессе штробления может вызвать непредсказуемые последствия в виде затопления или поражения электрическим током. Перед началом работ помещение необходимо обесточить, а водоснабжение в нем временно отключить. Перед началом разметки стен для штробления необходимо ознакомиться с требованиями строительных норм и правил, основные из которых гласят:
Эти правила учитываются при планировании работ. Схема штробления стен должна отображать план разводки кабелей, места установки электроарматуры, сечение провода и диаметры труб водоснабжения. Последние два параметра влияют на размеры поперечного сечения каналов.
Выполнение разметочных работ
При ремонте, расширении или начальном монтаже электропроводки разметку начинают с обозначения на стенах и потолке мест будущего расположения светильников, выключателей, розеток, распределительных коробок и квартирного щитка. То есть, вначале с чертежей проекта на строительные конструкции элементов помещений переносятся в реальном масштабе габаритные размеры всех оконечных устройств электрооборудования квартиры, которые должны быть соединены кабелями и проводами.
Для размещения этих элементов в скрытой проводке необходимо начертить границы мест углубления установочных коробок.
При этом необходимо учесть, что:
Все эти элементы уменьшают внутреннее пространство комнаты и тем самым влияют на точность определения мест электропроводки.
Следует учесть, что строгая прямоугольная геометрия квартир при строительстве здания, как печальное правило нашей действительности, часто не выдержана. Поэтому за начало отсчета размеров необходимо пользоваться расстояниями, отложенных от верхних и нижних углов стен, в которые внесены поправки на выравнивание.
Ввод электричества в дом
Прежде всего, следует учитывать, что начальная стадия монтажа электропроводки начинается на вводе, расположенном на столбе или опоре линии электропередачи. Для ввода, в обязательном порядке выбирается кабель, в котором имеются алюминиевые жилы. Это связано с тем, что провода ЛЭП также выполнены из алюминия.
В дальнейшем, алюминиевые жилы должны будут соединиться с медным кабелем, а это очень плохое соседство. В случае их непосредственного контакта происходит быстрое окисление. В месте соединения этих материалов начинает резко возрастать сопротивление, из-за чего может самопроизвольно выключиться питание. Данная ситуация не исключает перегорания вводного алюминиевого кабеля, а также и самого магистрального провода ЛЭП. Чтобы избежать подобных случаев, соединение медных и алюминиевых жил нужно производить через клеммники.
Монтаж электропроводки, что необходимо знать?
Если стены деревянные, то провода необходимо вставить в металлические трубы
Заводя электрический кабель в квартиру, необходимо знать, что отверстия для прокладки делаются в пустотах бетонных плит (если перекрытие бетонное). Если же у вас деревянные перекрытия, то провод должен проходить, находясь в металлической трубе (шириной 15-35 см).
После того, как провод электроснабжения выведен в жилое помещение, необходимо самостоятельно спроектировать место нахождения питающих точек (розеток и выключателей) и, отталкиваясь от этого, произвести прокладку кабеля.
Кроме того, необходимо заранее на стене сделать разметки мест, где будут находиться распределительные коробки и узлы, в которых будет производиться стыковка проводов.
Каждый хозяин должен знать, что, прокладывая провод между точками соединения и вывода, всегда нужно оставлять концы проводника не менее 30-40 см для удобного подключения устройств и установки розеток и выключателей.
Старую проводку можно обнаружить трассоискателем
Прежде чем производить монтаж проводки под штукатурку, необходимо убедится, что под отделкой нет старого подключенного кабеля.
Для этого можно пригласить соответствующих специалистов с электрическим трассоискателем или просто отключить старое электропитание.
При организации проводки в кирпичной или бетонной стене следует помнить следующие правила:
Часто задаваемые вопросы электриков
Вопрос №1. Что такое строительный или отбивочный шнур?
В качестве отбивочного шнура можно использовать бельевую веревку или шпагат.
Вопрос №2. Можно телефонные линии расключать в распределительной коробке проводами электропитания?
Вопрос №3. Какие порошки надо использовать для пропитки отбивочного шнура?
Практически порошки любой строительной смеси, мел, гипс, колер для цветной побелки, даже обычный цемент. Главное условие чтобы цвет стены, на которой делается разметка, имел яркий контраст относительно цветом порошка, тогда линии будут четко видны.
Вопрос №4. Можно на отдельных участках провода собрать в жгут и сделать штробу более глубокой и менее широкой?
Не рекомендуется глубокие штробы на отдельных участках могут привести к разрушению стены.
Вопрос № 5. Что такое ПУЭ и где его взять?
ПУЭ ( правила устройства электроустановок) один из руководящих документов которым руководствуются при прокладке проводки. Купить можно в специализированных магазинах технической литературы, найти в интернете, взять почитать у знакомого специалиста в области энергетики.
