разъем концевика двери ларгус
Установка сигнализации StarLine A93 и модуля обхода иммобилайзера BP-03 на автомобиль LARGUS (подробное описание).Теория (часть2) Концевики дверей
Рассмотрим инструкцию StarLine A93 для Largus — сокращённая версия 2015 года.
Видим подключение одного провода, хотя концевиков 5. Этот вариант подходит когда концевики всех дверей объедены в одну цепь и по одному проводу идут в коммутационный блок.

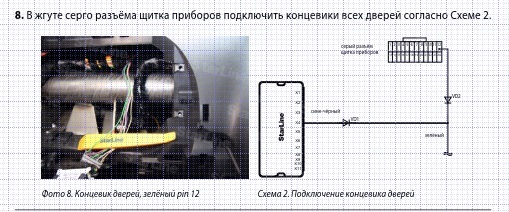

Переходим к расширенной версии инструкции 2015 года.
Более подробное описание проясняющее ситуацию. Диоды ставятся чтоб не мешать работе сиги, как вы помните после закрытия всех дверей в Ларгусе свет гаснет через определённое время (вежливая подсветка), если убрать диоды будет ложное срабатывание сиги.

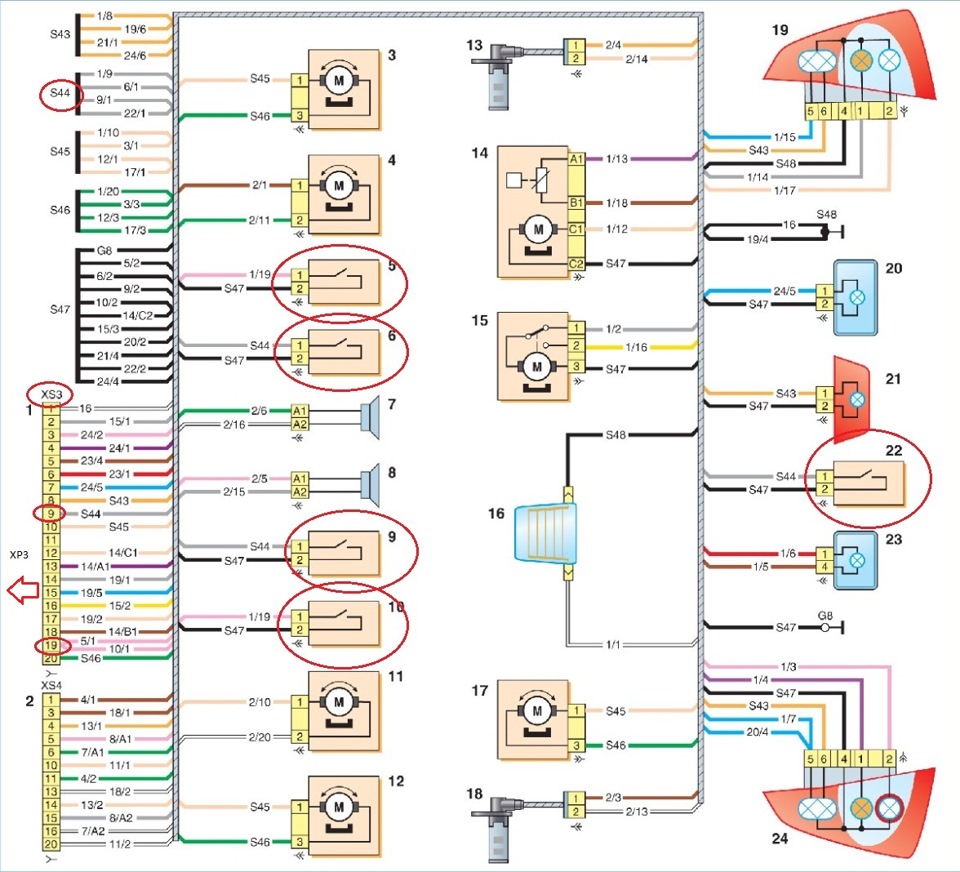

Теперь взглянем на схему авто предлагающую ОАО НВП «ИТЦ АВТО» 2012 года.
5 концевиков как и должно быть, но зелёный провод на разъёме R2(отмечен жёлтым кругом) переходит в жёлтый провод к коммутационному блоку. Возможно у машин выпуска 2014 года цвет проводов другой.
Разъём зелёного цвета тоже может отличаться.

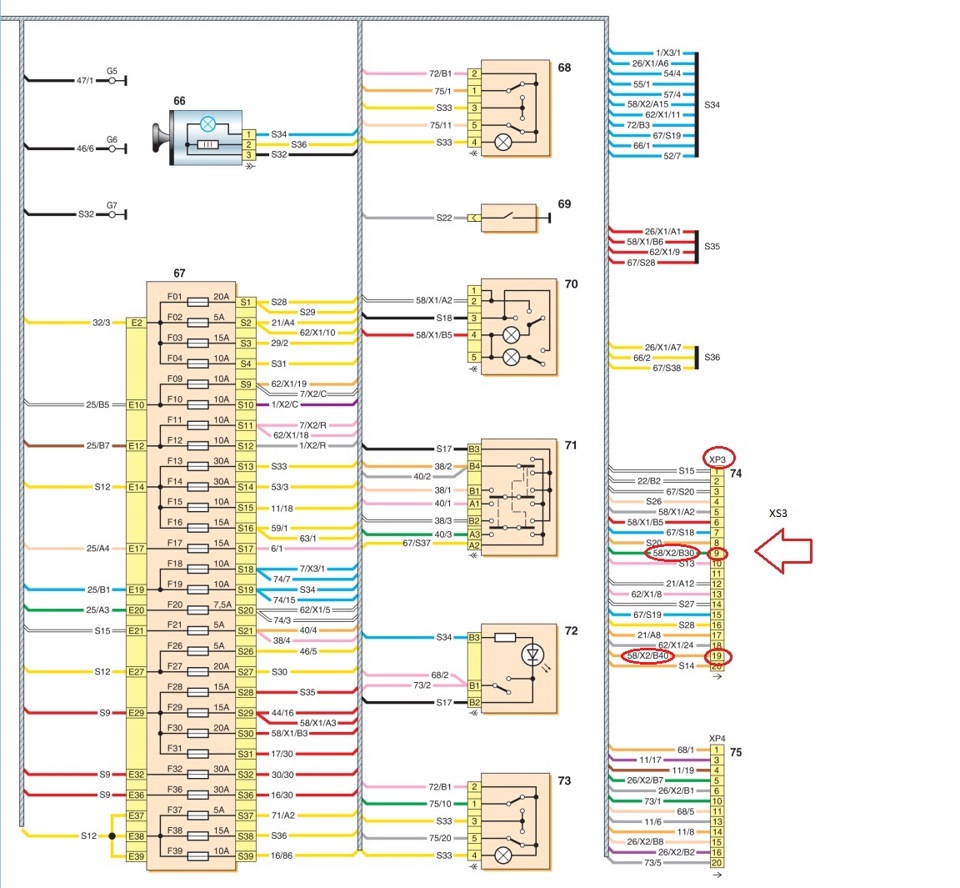

Ещё одна схема, скорее всего логоновская.

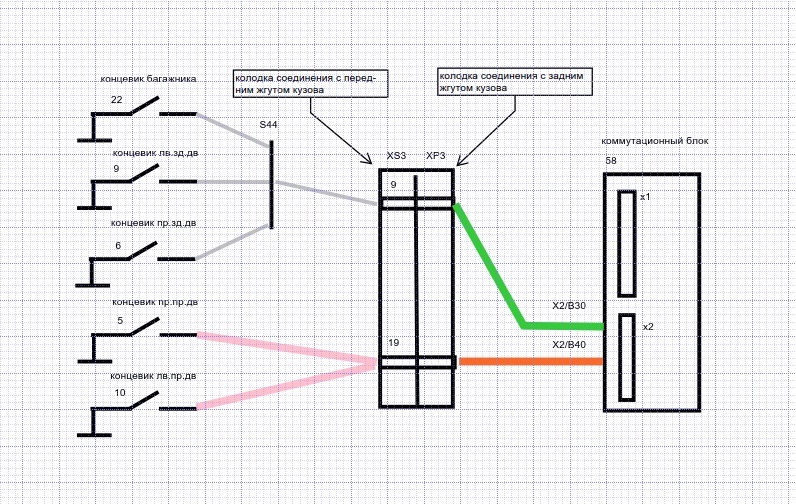

Теперь чертим свою, по логоновкой схеме, по моему она более актуальна.
6 диодов подключения 4 диода сразу отпали. Если кто-то привык к открыванию всех дверей вместе с багажником, то схему можно ещё упростить до 4х диодов(подключение к зелёному и оранжевому проводу), так как я захотел чтоб багажник открывался отдельно соответственно схема выше мой вариант.
На этом вроде всё.(продолжение следует)
