проводка передней двери приора

Не работает модуль ЭСП в водительской двери. Проблема решена.

Предыстория:
В общем так, на приоре 2 2014г. резко отказал блок ЭСП в водительской двери. Вместе с ним не работают: подсветка блока, ц/з (соответственно с ключа тоже), все ЭСП с этого блока (в остальных трёх дверях эсп работают и подсвечиваются), регулировка обоих зеркал и не горят плафоны освещения порогов. Первым делом вытащил предохранитель F31 на 30А, целый. На всякий случай вкинул новый предохрон, все равно мимо. Проверял питание тестером при вкл. зажигании — питание на блок эсп не поступает. Затем снял блок комфорта, разобрал, визуально целый, как из магазина, ни следа подгоревших контактов, драйверов и т.п. Проверил проводку в дверных гофрах передних дверей и в их фишках, провода и контакты целые. На сам модуль ЭСП не грешу, вряд-ли он мог резко отказать, работал без перебоев, но на всякий случай завтра принесут с люксовой приоры, подключу для самоуспокоения. Итак, работают: все обогревы, багажник с кнопки, повороты, аварийка, свет, подсветка салона с вежливым режимом и в общем-то всё работает, кроме этого блока и подсветки порогов

Прежде чем ехать к диагносту и платить ему деньги, я решил дальше копаться сам. Попробовал вариант, который практически, но не на 100% решил проблему. Итак, сняв обшивку водительской двери я откусил плюсовой провод, идущий на питание блока эсп и подал питание напрямую с аккумулятора.

Модуль сразу же заработал. Все стеклоподъёмники, зеркала, центральный замок стали отзываться. Так же снова заработал ключ и открытие/закрытие стёкол с ключа. Затем я завёл плюсовой провод в дверь через гофру и поставил обшивку на место.

Далее я снял модуль управления светом, нашёл там постоянный плюс (розовый провод) и подключился к нему через предохранитель на 7.5 А.

Ура! Всё снова работает в штатном режиме, как и было, за исключением одной детали. Не работают плафоны освещения порогов. Пока не решил, что делать дальше. Есть два варианта. Первый: ехать к диагносту для выяснения причины этой неисправности с ЦБКЭ и второй: протянуть постоянный плюс и минус с концевиков в передние двери и подать питание на плафоны, а затем ездить и радоваться, что всё снова работает.
Выбрал второй вариант, протянул плюс до каждого плафона и снова всё гуд)

В общем, страшного ничего не произошло, моя проблема оказалась полностью решаемой.

Источник

Разобрался с проводкой и заклеил двери.

После неудачного вмешательства в водительскую дверь (неаккуратно выдернули жгут проводов), был вынужден провести ремонт проводки водительской двери. Хотел уже обращаться в сервис, но напоследок, скачав схему проводки, решил попробовать разобраться сам.
При обрыве проводов горе-мастер сделал две неправильных скрутки проводов, а именно неправильно подсоединил два провода от сигналки на разрыв коричневого провода от центрального замка. Методом проб провода вернулись на нужное место, все заработало: и ЦЗ, и стеклоподъемник, и регулировка левого зеркала. Пока экспериментировал с проводами и то и дело щелкал центральным замком и сигналкой, посадил аккумулятор. Не завелся, теперь на зарядке.

Параллельно, а точнее ранее начал заклеивать STP-шкой двери. Времени на шумоизоляцию уходит много, поэтому делал поэтапно — по одной двери в день. Ну здесь расписывать особо нечего, таких постов очень много, но о некоторых моментах упомяну. По традиции заклеил полностью плоскость дверей изнутри, залепил все отверстия (и большие, и маленькие), все провода зафиксировал кусочками STP-шки, на обшивку наклеил «антискрип» — строительный уплотнитель для исключения трений обшивки об дверь. Клеить уплотнитель крайне не удобно, т.к. кромка обшивки очень тонкая. Пистоны при этом еле защелкиваются, в следующий раз буду использовать десятошные.
Заодно отрегулировал дверные замки, зашумленые двери стали легче закрываться из-за увеличения массы дверей, больше не слышно резонации жестянки дверей, ну и соответственно меньше шума в салоне, передние динамики запели по-новому! Все замки перед оклейкой шумкой были тщательно смазаны литолом, в том числе и наружние ручки, поскольку стали заедать и плохо возвращались назад.
На очереди переделать заднюю полку, много скрипов издает!

Источник

Электросхема Лада Приора

Имеет 6 предохранителей F1, F2, F3, F4, F5, F6.

Предохранитель F1 питает контрольную точку S2 реле зажигания, реле бензонасоса, ЭБУ, форсунки свечи и т.д

Предохранитель F2 питает контрольную точку S4

Предохранитель F3 питает контрольную точку S1

Предохранитель F4 и F6 два силовых предохранителя от + Генератора к + Аккумулятора

Монтажный блок реле под капотом

К1 Реле включения ближнего света и габаритных огней фар (система автоматического управ-
ления освещением)
К2 Реле включения обогрева заднего стекла
К3 Реле включения стартера
К4 Реле дополнительное
К5
К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К9 Реле включения звукового сигнала тревожной сигнализации
К10 реле включения противотуманных фар
К11 реле включения электрообогрева передних сидений фар

F1 Резерв
F2 (25 А) Монтажный блок, реле включения обогрева заднего стекла (контакты)
Контроллер электропакета, контакт «10» колодки XP2
Элемент обогрева заднего стекла
F3 (10 А) Правая фара, лампа дальнего света
Комбинация приборов, сигнализатор включения дальнего света фар
F4 (10 А) Левая фара, лампа дальнего света
F5 (10 А) Монтажный блок, реле включения звукового сигнала
Звуковой сигнал
F6 (7,5 А) Левая фара, лампа ближнего света
F7 (7,5 А) Правая фара, лампа ближнего света
F8 (10 А) Монтажный блок, реле включения тревожного звукового сигнала
Звуковой сигнал тревожной сигнализации
F9 Резерв
F10 (10 А) Комбинация приборов, контакт «20»
Выключатель стоп-сигнала
Лампы стоп-сигналов
Блок освещения салона
Плафон освещения салона
Плафон освещения порога правой передней двери
Дополнительный сигнал торможения
F11 (20 А) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла
Переключатель очистителей и омывателей, контакт «53а»
Переключатель очистителей и омывателей, контакт «53ah»
Выключатель обогрева заднего стекла
Монтажный блок, реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя заднего стекла (2171, 2172)
Электродвигатель омывателя ветрового стекла
Электродвигатель омывателя заднего стекла (2171, 2172)
Блок управления надувных подушек безопасности, контакт «25»
F12 (10 А) Комбинация приборов, контакт «21»
Контроллер электропакета, контакт «9» колодки X2
Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2
Выключатель лампы света заднего хода
Лампы света заднего хода
Блок управления системы парковки, контакт «11» и «14»
F13 (15 А) Прикуриватель
F14 (5 А) Лампы габаритного света (левый борт)
Комбинация приборов, сигнализатор главного включателя света
Фонари освещения номерного знака
Фонарь освещения багажника
Контроллер электропакета, контакт «12» колодки X2
F15 (5 А) Лампы габаритного света (правый борт)
Плафон освещения вещевого ящика
F16 (10 А) Гидроагрегат, контакт «18»
F17 (10 А) Противотуманная фара левая
F18 (10 А) Противотуманная фара правая
F19 (15 А) Выключатель обогрева сидений, контакт «1»
Обогреватели передних сидений
F20 (10 А) Выключатель рециркуляции (сигнализатор включения)
Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управле-
ния освещением)
Реле электровентилятора отопителя
Выключатель автоматического управления освещением
Блок управления стеклоочистителем и внешним освещением, контакты «3», «11»
Контроллер системы автоматического управления климатической установкой, контакт «1»
Датчик системы автоматической очистки стекол (датчик дождя), контакт «1»
F21 (5 A) Переключатель световой сигнализации, контакт «30»
Колода диагностики, контакт «16»
Часы
Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 (20 A) Электродвигатель очистителя ветрового стекла (автоматический режим)
Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистите-
ля ветрового стекла, (контакты)
F23 (7,5 А) Блок управления стеклоочистителем и внешним освещением, контакт «20»
F24-F30 Резерв
F31 (30 A) Контроллер электропакета, клемма «2» колодки X1
Контроллер электропакета, клемма «3» колодки X1
Модуль двери водителя, контакт «6»
Плафон освещения порога левой передней двери
Резерв F32

Источник

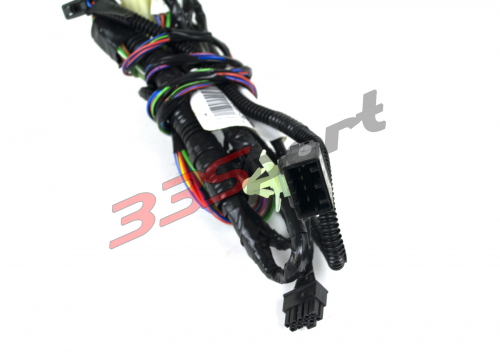

ЖГУТ ПРОВОДОВ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ (БЕЗ ПОВТОРИТЕЛЯ) 21703-3724551-90 ДЛЯ ЛАДА ПРИОРА
