Конструкция и материалы модульных зданий
Описание
Конструктивное решение модульного здания
Конструктивные решения, заложенные в модульном здании, выполняются в полном соответствии с действующими стандартами и отвечают требованиям существующих норм и правил. Каждое модульное здание может представлять собой, как мобильную блочную конструкцию, состоящую из специализированных модулей, объединенных в единый комплекс, так и возводиться стационарно.
Фундамент модульного здания
Выбор типа фундамента определяется инженерно-геологическими и гидрогеологическими условиями площадки, назначением и конструктивными особенностями здания или сооружения, а также величиной нагрузки, передаваемой на фундамент.
Каркас модульного здания
Основным несущим элементом модульного здания является металлический каркас, выполненный из горячекатаного проката, стали угловой 100 х 100 х 8, трубы прямоугольной профильной 100 х 100 х 4, обработаный грунтом ГФ-021 в два слоя и покрытый огнезащитным составом «Гефест», предел огнестойкости строительных конструкций не менее R 60.
Кровля модульного здания
Ограждающие конструкции модульного здания
Ограждающие конструкции модульного здания выполнены из «сэндвич-панелей» заводского изготовления, представляющие собой конструкцию из двух слоев профилированного, по обеим сторонам оцинкованного и окрашенного стального листа с наполнением базальтовой ватой с пределом огнестойкости EI 60-150.Толщина панелей соответствует тепловым характеристикам района строительства (от 100 до 200 мм). Цвет панелей выбирается по желанию заказчика согласно каталогу RAL.
Перегородки модульного здания
Перегородки и внутренняя обшивка стен выполнены из панелей на основе гипсокартона с нанесением промышленным способом декоративного высокопрочного покрытия «Випрок» или «Гипсолам». Панели «Випрок» светостойки, устойчивы к истиранию, воздействию щелочей и кислот, пожаробезопасны и экологичны.
Полы модульного здания
Полы модульного здания имеют многослойную структуру: нижний слой – «сэндвич-панель» толщиной 100 – 200 мм, выбор которой зависит от климатических условий места эксплуатации и назначения здания; верхний слой – влагостойкая фанера толщиной 18 мм или элементы пола ГВЛ толщиной 20 мм; покрытие – гомогенный антистатический линолеум от 2 до 4 мм, ламинат или паркетная доска, керамическая плитка в зависимости от функционального назначения помещения.
Окна модульного здания
Для остекления модульного здания применяются металлопластиковые оконные блоки с двухкамерными стеклопакетами (три стекла). В помещениях категории А используются легкосбрасываемые конструкции согласно требованиям СНиП 31-03-2001 п.5.9. По желанию заказчика оконные блоки могут быть дополнительно оснащены, москитной сеткой, ролставнями, жалюзи (роллеты).
Двери модульного здания
Изоляция внутренних помещений от холода и продувания в модульных зданиях обеспечивается установкой наружных металлопластиковых дверей и внутренних деревянных блоков белого цвета (глухая или со стеклом). Металлические противопожарные двери (R 90), окрашенные порошковой краской, устанавливаются согласно нормам.
Напольное покрытие для бытовок и мобильных городков
Быстровозводимые модульные здания должны быть надежны, практичны, недороги, удобны и долговечны.
При необходимости такие здания могут легко перепрофилироваться из жилых в технические или складские.
Чаще всего в быстровозводимых модульных зданиях размещают жилые блоки, общежития, медпункты, столовые, офисы, гаражи, мастерские, склады и ангары.
Одним из основных преимуществ сборных модульных зданий является возможность их демонтажа и быстрого перемещения с помощью любого вида транспорта, потому что конструкция модульного здания, имеет небольшой вес, что позволяет доставлять их даже в труднодоступные районы нашей страны.
Особенной популярностью пользуются быстровозводимые здания у нефтедобывающих компаний и строителей, которым, в силу специфики деятельности, необходимо оборудовать места для работы и проживания людей непосредственно в местах добычи или строительства.
Модульные покрытия из ПВХ, ПВД и Резины используется при монтаже пола в мобильных зданиях, в части комплектации конструкций ангаров, гаражей, прачечных, медпунктов, столовых, административных и жилых зданий.
В мобильных зданиях очень удобен метод соединения плитки «ласточкин хвост», что значительно снижает сроки и трудоемкость монтажных работ.
Нижний слой пола модульного здания обычно делают из доски обрезной с гидроизоляцией и пароизоляцией из пленки, средний слой из утеплителя, верхний слой пола модульного здания из шпунтованной половой доски покрывается модульной плиткой ПВХ или ПВД.
Сборный пол из ПВД марки ПЛАСТДОР применяется в качестве финишного напольного покрытия и дорожек в пунктах временного размещения людей при возникновении чрезвычайных ситуаций.
Покрытие применяется для укладки мобильного пола для армейских палаток УСБ-56М, и как напольное покрытие в палатки Памира, Скандия, Тундра, УСТ-56М и многих других типов.
Главное достоинство сборного пола из ПВХ простота сборки и прочность.
При монтаже не требуется специальных инструментов, требуется только резиновая киянка.
На полы из плитки ПВХ можно устанавливать бензиновые и дизельные электростанции, водоочистное и отопительное оборудование.
Плитку можно использовать в производственных помещениях с большой статической нагрузкой на напольное покрытие и в отапливаемых гаражах (см. применение).
Возможна самостоятельная укладка покрытия не обученными людьми (рабочим необходимо только ознакомится с инструкцией по применению).
При складировании сборные ПВХ полы не занимают много места.
Покрытие может быть упаковано на евро-поддоны что существенно облегчает транспортировку и разгрузку груза.
При возникновении повреждений напольных модулей (плиток), они легко заменяются на новые.
При необходимости сборный пол легко демонтируется и может быть использован еще не один раз.
Покрытие устойчиво к воздействию прямых солнечных лучей.
Уборка покрытия может осуществляться как обычным способом, так и с использованием специальных технических и моющих средств.
Практичное напольное покрытие обеспечит отсутствие влаги и пыли и создаст комфортные условия внутри мобильных сооружений.
Мы всегда на связи, с уважением администрация
Типовая конструкция модульных быстровозводимых зданий
Каркас
Ограждающие конструкции
Ограждающие конструкции (стены) могут быть двух видов:
Ограждающие конструкции могут окрашиваться в любой цвет по желанию заказчика. Наиболее практичен выбор окраски лаком полиэстэр или порошковой краской. Цвета обычно выбирают по таблице RAL.
Климатическое исполнение
Большинство отдельных блок-модулей и модульных быстровозводимых зданий из них пригодны для использования в интервале температур от – 45 до + 50 °С, что достигается использованием различных утеплителей с толщиной утеплительного слоя от 50 до 200 мм.
Необходимо обратить внимание на большой спектр утеплительных материалов которые предлагаются отечественными и иностранными производителями. Такие материалы как URSA, ROCKWOOL – дешевле, но требуют более толстого слоя, а базальтовые утеплители, выпускаемые в виде матов, имеют лучшую теплосохраняющую способность и улучшенные качества по пожаробезопасности, но более высокую цену.
Кровля
В случае применения каркаса из деревянных брусков конструкция монтируется на строительной площадке, после сборки и установки здания из блок модулей. Для деревянной конструкции необходима пропитка огнезащитными материалами в несколько слоев.
Полы и потолки
Наиболее практичными являются полы, имеющие многослойную структуру:
Потолок также должен иметь многослойную структуру:
Внутренняя отделка
В качестве внутренней отделки, в принципе, может использоваться любой материал, предназначенный для этих целей. На полы используется: доска половая, линолеум, плитка керамическая, ламинат и другие материалы. Потолки могут быть подвесные, реечные или накладные. Стены обшиваются: панелями МДФ, рейкой ПВХ, вагонкой, также используется гипсокартон, который может оклеиваться обоями. Таким образом, используется весь спектр материалов, как отечественного, так и импортного производства.
Внутренние перегородки, чаще всего, выполняются из деревянного каркаса и обшиваются материалом отделки стен.
Использование внутреннего пространства
Здания, состоящие из блок-модулей проектируется и монтируется таким образом, что внутреннее пространство используется полностью. Внутреннюю планировку необходимо проработать на стадии проектирования, чтобы правильно расположить опорные элементы здания и правильно указать опорные точки фундамента. В то же время, у компании-производителя блок-модулей может иметься достаточно большой набор собственных типовых проектов модульных быстровозводимых зданий, покрывающий большинство возможных задач заказчика. Выбор такого проекта позволит значительно сократить время подготовительных работ и практически сразу приступить к монтажу здания (или комплекса зданий) из готовых блок-модулей.
Инженерные коммуникации
Блок-модули, по желанию заказчика, могут оборудоваться всеми инженерными коммуникациями. Это может происходить как в период изготовления блок-модулей на заводе, так и в момент сборки их на месте установки.
Электрика
Более удобно, если электрическая часть выполняется на заводе изготовителе. Там блок-модули комплектуются необходимым количеством светильников (лучше использовать пыле- и влагозащищенные люминесцентные светильники, либо специальные светильники исходя из конкретных требований для различных классов пожаровызрывобезопасности помещения). Проводка выполняется медным кабелем открыто в ПВХ коробах, сводится в отдельный элекро щит и заземляется.
Водопровод
Разводка внутреннего водопровода из металлопластиковых труб с установкой запорной арматуры может производиться как в заводских условиях, так и на месте установки.
Канализация
Канализационная система монтируется из труб ПВХ и делается выпуск через стену или пол здания. В случае, когда блок-модульное здание эксплуатируется автономно, необходимо предусмотреть накопительные емкости с возможностью откачки из них продуктов утилизации. Здесь так же существуют нормы и дополнительные правила, если речь идет о специальных зданиях (лаборатории, пробохранилища и т.п.), для которых необходима промышленная канализация.
Отопление
Проектировщик должен учесть площадь помещения, климатический район размещения и исходя из этого рассчитать количество и тип обогревателей на стадии проектирования.
Вентиляция
Фальшпол в модульных зданиях
Внутреннее обустройство модульного здания, предназначенного для размещения в нем сложного оборудования, всегда ставит задачи разводки многочисленных кабелей, проводов и коммуникаций. Частично вопрос решается с помощью размещения кабельных каналов и лоточных трасс, где располагаются кабели собственных нужд здания (освещение, отопление, системы вентиляции и кондиционирования, пожаро-охранная сигнализация, и пр.).
В случае большого количества кабелей, например при установке панелей релейной защиты автоматики (РЗА) в помещении ОПУ, наиболее очевидным решением является применение фальшпола (кабельного полуэтажа). Подобное конструктивное решение применялось и прежде: в полу устраивались кабельные каналы для разводки труб и кабелей, сверху каналы закрывались защитными панелями. При необходимости модернизации здания или перемещения оборудования приходилось менять расположение каналов или обустраивать новые, что было особенно затруднительно в здании с бетонными полами.
В современных зданиях (и не только модульных) все чаще обращаются к конструкции съемного фальшпола. Рассмотрим его устройство на примере блочно-модульных зданий ОПУ, производимых ООО «Надежные Энергетические Решения».
Фальшпол в ОПУ представляет собой сварную рамную конструкцию, на которую опираются частично или полностью съемные панели. Высота стоек фальшпола зависит от ряда факторов, первоочередными из которых является удобство прокладки и обслуживания кабелей. Например, в блок-модульном здании ОПУ, произведенном для подстанции ПС 500 кВ «Старый Оскол» высота пола достигала 400 мм. Толщина стоек фальшпола определяется расчетными нагрузками на пол и зависит также от типа устанавливаемого оборудования и типа здания.
Панели фальшпола также подбираются в соответствии с типом помещения, типом оборудования, планируемыми нагрузками и необходимостью контроля за размещенными под фальшполом коммуникациями. Так одно из модульных ОПУ для подстанции «Старый Оскол» произведено с частично съемным полом, тогда как во втором здании ОПУ был реализован полностью съемный фальшпол. Причем, в обоих случаях в конструкции пола были реализованы технологические отверстия для ввода кабеля в местах установки шкафов РЗА.
Зачастую требуется специальное покрытие пола, например, такое, как в блок-модульном здании ОПУ, совмещенном с КТП (произведено NER для Омского НПЗ ПАО «Газпром»). В силу требований проекта здесь в качестве защитного покрытия фальшпола применена краска с антистатическими свойствами. Такой фальшпол способен отводить накопленное статическое электричество, возникающее в помещениях с большим количеством силового электротехнического оборудования.
По технологии ООО «НЭР» все съемные элементы фальшпола заземляются с указанием трассы – это создает дополнительное удобство в случае необходимости установки или переналадки оборудования на объекте.
Мы надеемся, что наша статья была вам полезна и будем рады проконсультировать и помочь в выборе блочно-модульного или быстровозводимого здания, отвечающего вашим потребностям.
Посмотрите 3D панорамы модульных зданий
Качество в мельчайших деталях на вашем экране
Остались вопросы?
Свяжитесь с нами прямо сейчас!
Эта статья была Вам полезна?
Вас также могут заинтересовать статьи
Электрический теплый пол в модульный дом – виды и преимущества
Система отопления частного дома должна быть эффективной, надежной и экономичной. Реализовать все это можно путем монтажа теплого пола. Проектирование модульных зданий предполагает основную и дополнительную системы отопления. Электрические нагревательные элементы хорошо подходят для таких строений, поэтому поговорим о наиболее популярных видах и их преимуществах.
Преимущества системы электрического теплого пола
Долгое время для обогрева помещения посредством теплого пола использовали водяное отопление. Несколько контуров из труб укладывались в стяжку пола, основным теплоносителем была вода, которую нагревал газовый или электрический котел.
Водяная система имеет ряд весомых недостатков, в т. ч. сложность монтажа и поднятие уровня пола на сравнительно большую высоту. Кроме этого, трубы с водой нежелательно укладывать на втором этаже из-за риска протечки воды. Всех этих недостатков лишены системы, в основе которых лежит электрический нагревательный элемент.
Есть три основных вида электрической системы отопления: кабельная, тонкий нагревательный мат и инфракрасная. Все они имеют схожие преимущества перед водяным конкурентом.
Виды теплого пола
Перед тем как оборудовать модульный каркасный дом эффективной системой отопления, стоит рассмотреть, что предлагают производители. Ныне популярными и эффективными считаются кабельная система напольного обогрева, тонкие нагревательные маты, пленочный инфракрасный теплый пол. Теперь подробнее о них.
Кабельная система теплого пола
Технология используется достаточно давно и в какой-то мере может считаться устаревшей. Однако она остается эффективной, надежной и доступной, что поддерживает уверенный спрос.
В качестве нагревательного элемента используется одно- или двухжильный кабель. За его защиту отвечает надежная ПВХ-изоляция и дополнительная наружная оболочка из пластика. При работе электрический кабель генерирует электромагнитное излучение, которое не считается полезным. Чтобы сделать систему отопления полностью безопасной, производители используют дополнительный медный экран.
Кабельный обогрев подходит для монтажа под плитку или керамогранит. Она укладывается в стяжку пола или клей для плитки. В связи с этим выбирать связующий состав стоит внимательно, на упаковке должна быть надпись, которая сообщит, что он подходит для теплого пола.

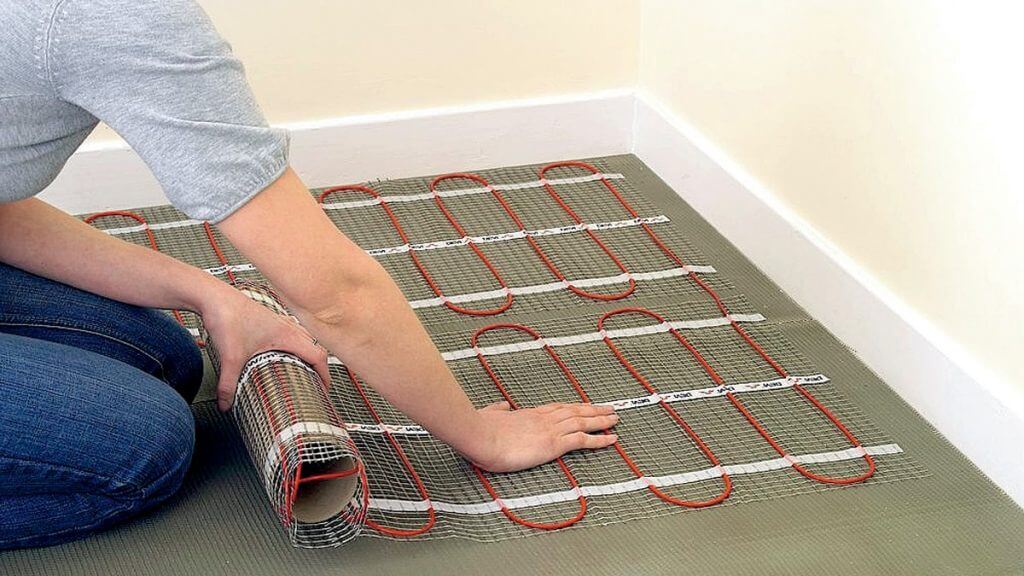

Тонкий нагревательный мат
Это усовершенствованный вариант кабельной системы. Нагревательный элемент имеет меньшую толщину и зафиксирован на сетчатом основании. Для монтажа достаточно раскатать маты по полу и приступить к стяжке. Здесь мы видим еще одно преимущество, которое связано с малым диаметром кабеля – слой стяжки может составлять всего 5-10 мм. Нагревательные маты можно укладывать непосредственно в слой клея для плитки.
Пленочный инфракрасный теплый пол
Это самая эффективная система за счет принципа работы. В отличие от других электрических обогревателей, инфракрасные элементы греют не воздух, а предметы в комнате, которые затем всей своей площадью отдают тепло в воздух. Принцип обогрева идентичен естественному солнечному свету, т. к. имеет такой же спектр излучения.
Инфракрасное отопление рекомендуется для монтажа «сухим» способом, т.е. без клеевого слоя. За счет этого маты можно размещать под всеми видами напольного покрытия, в т. ч под ламинатом, паркетом, линолеумом. При соблюдении определенной технологии инфракрасные элементы можно размещать под керамической плиткой. Закрепить инфракрасные маты можно как на горизонтальных, так и на вертикальных или наклонных поверхностях.
Сфера применения
Сравнительно низкая цена и значительная эффективность обогрева сделали электрические системы популярными. Основная сфера применения — это частные дома, коттеджи и квартиры. Жилые бытовки и другие компактные сооружения также могут оснащаться напольным подогревом.
Отопление жилых помещений не единственная сфера, в которой можно встретить теплый пол. Нагревательные элементы могут использоваться даже на улице для борьбы со снегом и льдом. Они устанавливаются возле крыльца, в ступенях, на тротуарных дорожках.
