поле соленоида поле тороида

fizika / Магнитное поле соленоида и тороида

Магнитное поле соленоида и тороида.

Соленоид – цилиндрическая катушка, состоящая из большого числа витков, равномерно намотанных на сердечник. Тороид можно рассматривать как длинный соленоид, свернутый в кольцо (рис. 4.1).

Рис. 4.1. Магнитное поле соленоида

Длина соленоида l содержит N витков и по нему протекает ток I. Считаем соленоид бесконечно длинным. Эксперимент показал, что внутри соленоида поле однородно, а вне соленоида не однородно и очень слабое (можно считать, равным нулю).

Циркуляция вектора В по замкнутому контуру, совпадающему с одной из линий магнитной индукции, охватывающему все N витков, согласно (4.12) равна:

. (4.14)

Интеграл можно представить в виде суммы двух интегралов: по внутренней части контура: и по внешней: , тогда из (4.14) получим:

, (4.15)

или , (4.16)

где В – индукция магнитного поля внутри соленоида; – число витков на единицу длины соленоида.

Магнитное поле внутри тороида, так же, как в соленоиде, однородно, сосредоточено внутри; вне тороида магнитное поле, создаваемое круговыми токами тороида, равно нулю. Величина магнитного поля в тороиде определяется выражением (4.16), причем длина тороида l берется по средней длине тороида (среднему диаметру).

Отметим любопытный факт. Во всех учебниках по физике остался не отмеченным факт существования у соленоида и тороида второго магнитного поля, которое появляется из-за того, что, например, в соленоиде по отношению к средней линии соленоида витки направлены не точно перпендикулярно, а под углом меньше 90°. Это приводит к появлению тока (эффективного, но равного току I, протекающему через соленоид), вдоль соленоида (рис. 4.2).

Рис. 4.2. Второе магнитное поле соленоида

То есть соленоид создает дополнительное магнитное поле, такое же, как и прямолинейный бесконечно длинный проводник с током. Точно так же и для тороида: вдоль средней линии протекает эффективный ток I. У тороида второе магнитное поле эквивалентно магнитному полю витка с током (рис.4.3). Диаметр этого витка равен диаметру тороида (его средней линии), а магнитное поле тороида (R – радиус тороида).

Рис. 4.3. Второе магнитное поле тороида

§ 3. Поток вектора магнитной индукции

Магнитным потоком Ф через площадку S называется скалярная величина

(4.18)

где – проекция вектора В на направление нормали n к площадке S;  – угол между векторамиВ и n.

Теорема Гаусса для магнитного поля: поток вектора магнитной индукции через любую замкнутую поверхность равен нулю:

, (4.19)

где dS – элемент замкнутой поверхности S, В_n – проекция В на нормаль к этой поверхности.

Эта теорема говорит о том, что в природе отсутствуют магнитные заряды, а линии магнитной индукции замкнуты, то есть магнитное поле является вихревым (соленоидальным).

Магнитный поток через соленоид:

(4.20)

где . Отметим, что ВS умножено на N, т. е. каждый виток соленоида создает магнитный поток ВS, а витков N, т. е. магнитный поток увеличивается в N раз.

Источник

fizika / Магнитное поле соленоида и тороида

Магнитное поле соленоида и тороида.

Соленоид – цилиндрическая катушка, состоящая из большого числа витков, равномерно намотанных на сердечник. Тороид можно рассматривать как длинный соленоид, свернутый в кольцо (рис. 4.1).

Рис. 4.1. Магнитное поле соленоида

Длина соленоида l содержит N витков и по нему протекает ток I. Считаем соленоид бесконечно длинным. Эксперимент показал, что внутри соленоида поле однородно, а вне соленоида не однородно и очень слабое (можно считать, равным нулю).

Циркуляция вектора В по замкнутому контуру, совпадающему с одной из линий магнитной индукции, охватывающему все N витков, согласно (4.12) равна:

. (4.14)

Интеграл можно представить в виде суммы двух интегралов: по внутренней части контура: и по внешней: , тогда из (4.14) получим:

, (4.15)

или , (4.16)

где В – индукция магнитного поля внутри соленоида; – число витков на единицу длины соленоида.

Магнитное поле внутри тороида, так же, как в соленоиде, однородно, сосредоточено внутри; вне тороида магнитное поле, создаваемое круговыми токами тороида, равно нулю. Величина магнитного поля в тороиде определяется выражением (4.16), причем длина тороида l берется по средней длине тороида (среднему диаметру).

Отметим любопытный факт. Во всех учебниках по физике остался не отмеченным факт существования у соленоида и тороида второго магнитного поля, которое появляется из-за того, что, например, в соленоиде по отношению к средней линии соленоида витки направлены не точно перпендикулярно, а под углом меньше 90°. Это приводит к появлению тока (эффективного, но равного току I, протекающему через соленоид), вдоль соленоида (рис. 4.2).

Рис. 4.2. Второе магнитное поле соленоида

То есть соленоид создает дополнительное магнитное поле, такое же, как и прямолинейный бесконечно длинный проводник с током. Точно так же и для тороида: вдоль средней линии протекает эффективный ток I. У тороида второе магнитное поле эквивалентно магнитному полю витка с током (рис.4.3). Диаметр этого витка равен диаметру тороида (его средней линии), а магнитное поле тороида (R – радиус тороида).

Рис. 4.3. Второе магнитное поле тороида

§ 3. Поток вектора магнитной индукции

Магнитным потоком Ф через площадку S называется скалярная величина

(4.18)

где – проекция вектора В на направление нормали n к площадке S;  – угол между векторамиВ и n.

Теорема Гаусса для магнитного поля: поток вектора магнитной индукции через любую замкнутую поверхность равен нулю:

, (4.19)

где dS – элемент замкнутой поверхности S, В_n – проекция В на нормаль к этой поверхности.

Эта теорема говорит о том, что в природе отсутствуют магнитные заряды, а линии магнитной индукции замкнуты, то есть магнитное поле является вихревым (соленоидальным).

Магнитный поток через соленоид:

(4.20)

где . Отметим, что ВS умножено на N, т. е. каждый виток соленоида создает магнитный поток ВS, а витков N, т. е. магнитный поток увеличивается в N раз.

Источник

Магнитные поля соленоида и тороида

Рассчитаем, применяя теорему о циркуляции, индукцию магнитного поля внутри соленоида. Рассмотрим соленоид длиной д, имеющий N витков, по которому течет ток (рис. 175). Длину соленоида считаем во много раз больше, чем диаметр его витков, т. е. рассматриваемый соленоид бесконечно длинный. Экспериментальное изучение магнитного поля соленоида (см. рис. 162, 6) показывает, что внутри соленоида поле является однородным, вне соленоида — неоднородным и очень слабым.

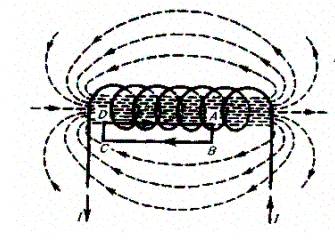

На рис. 175 представлены линии магнитной индукции внутри и вне соленоида. Чем соленоид длиннее, тем меньше магнитная индукция вне его. Поэтому приближенно можно считать, что поле бесконечно длинного соленоида сосредоточено целиком внутри него, а полем вне соленоида можно пренебречь.

Для нахождения магнитной индукции В выберем замкнутый прямоугольный кон тур ABCDA, как показано на рис. 175. Циркуляция вектора В по замкнутому контуру ABCDA, охватывающему все N витков, согласно (118.1), равна

Интеграл по ABCDA можно представить в виде четырех интегралов: по АВ, ВС, CD и DA. На участках АВ и CD контур перпендикулярен линиям магнитной индукции и В,= 0. На участке вне соленоида В=0. На участке DA циркуляция вектора В равна В1 (контур совпадает с линией магнитной индукции); следовательно,

(119.1)

Из (119.1) приходим к выражению для магнитной индукции поля внутри соленоида (в вакууме):

(119.2)

Получили, что поле внутри соленоида однородно (краевыми эффектами в областях, прилегающих к торцам соленоида, при расчетах пренебрегают). Однако отметим, что вывод этой формулы не совсем корректен (линии магнитной индукции замкнуты, и интеграл по внешнему участку магнитного поля строго нулю не равен). Корректно рассчитать поле внутри соленоида можно, применяя закон Био — Савара — Лапласа; в результате получается та же формула (119.2).

Важное значение для практики имеет также магнитное поле тороида — кольцевой катушки, витки которой намотаны на сердечник, имеющий форму тора (рис. 176). Магнитное поле, как показывает опыт, сосредоточено внутри тороида, вне его поле отсутствует.

Линии магнитной индукции в данном случае, как следует из соображений симметрии, есть окружности, центры которых расположены по оси тороида. В качестве контура выберем одну такую окружность радиуса r. Тогда, по теореме о циркуляции (118.1), B×2pr = m₀NI, откуда следует, что магнитная индукция внутри тороида (в вакууме)

где N — число витков тороида.

Если контур проходит вне тороида, то токов он не охватывает и B×2pr = 0. Это означает, что поле вне тороида отсутствует (что показывает и опыт).

Источник

§ 119. Магнитное поле соленоида и тороида

Рассчитаем, применяя теорему о циркуля­ции, индукцию магнитного поля внутри соленоида. Рассмотрим соленоид длиной l,

имеющий N витков, по которому течет ток (рис. 175). Длину соленоида считаем во много раз больше, чем диаметр его витков, т. е. рассматриваемый соленоид бесконечно длинный. Экспериментальное изучение маг­нитного поля соленоида (см. рис. 162, б) показывает, что внутри соленоида поле является однородным, вне соленоида — неоднородным и очень слабым.

На рис. 175 представлены линии маг­нитной индукции внутри и вне соленоида. Чем соленоид длиннее, тем меньше маг­нитная индукция вне его. Поэтому при­ближенно можно считать, что поле бес­конечно длинного соленоида сосредоточе­но целиком внутри него, а полем вне соленоида можно пренебречь.

Для нахождения магнитной индукции В выберем замкнутый прямоугольный кон­тур ABCDA, как показано на рис.175. Циркуляция вектора В по замкнутому кон­туру ABCDA, охватывающему все N вит­ков, согласно (118.1), равна

Интеграл по ABCDA можно представить в виде четырех интегралов: по АВ, ВС, CD и DA. На участках АВ и CD контур перпендикулярен линиям магнитной ин­дукции и В₁=0. На участке вне соленоида В=0. На участке DA циркуляция векто­ра В равна Вl (контур совпадает с линией магнитной индукции); следовательно,

Получили, что поле внутри соленоида од­нородно (краевыми эффектами в об­ластях, прилегающих к торцам соленоида, при расчетах пренебрегают). Однако от­метим, что вывод этой формулы не совсем корректен (линии магнитной индукции за­мкнуты, и интеграл по внешнему участку магнитного поля строго нулю не равен). Корректно рассчитать поле внутри солено­ида можно применяя закон Био — Сава­ра — Лапласа; в результате получается та же формула (119.2).

Важное значение для практики имеет также магнитное поле тороида—кольце­вой катушки, витки которой намотаны на сердечник, имеющий форму тора (рис. 176). Магнитное поле, как показыва­ет опыт, сосредоточено внутри тороида, вне его поле отсутствует.

Линии магнитной индукции в данном случае, как следует из соображений сим­метрии, есть окружности, центры которых расположены по оси тороида. В качестве контура выберем одну такую окружность радиуса r. Тогда, по теореме о циркуля­ции (118.1),

откуда следует, что магнитная индукция внутри тороида (в вакууме)

где N — число витков тороида.

Если контур проходит вне тороида, то токов он не охватывает и В•2r=0. Это означает, что поле вне тороида отсутству­ет (что показывает и опыт).

§ 120. Поток вектора магнитной индукции. Теорема Гаусса для поля в

Потоком вектора магнитной индукции (магнитным потоком) через площадку dS называется скалярная физическая величи­на, равная

где B_n=Вcos — проекция вектора В на направление нормали к площадке dS ( — угол между векторами n и В), dS=dSn — вектор, модуль которого ра­вен dS, а направление совпадает с направ­лением нормали n к площадке. Поток век­тора В может быть как положительным, так и отрицательным в зависимости от знака cos (определяется выбором поло­жительного направления нормали n). Обычно поток вектора В связывают с оп­ределенным контуром, по которому течет ток. В таком случае положительное на­правление нормали к контуру нами уже определено (см. §109): оно связывается с током правилом правого винта. Таким образом, магнитный поток, создаваемый контуром через поверхность, ограничен­ную им самим, всегда положителен.

Поток вектора магнитной индук­ции Ф_B через произвольную поверхность S равен

Для однородного поля и плоской по­верхности, расположенной перпендикуляр­но вектору В, B_n=B=const и

Теорема Гаусса для поля В: поток век­тора магнитной индукции через любую замкнутую поверхность равен нулю:

Эта теорема отражает факт отсутствия магнитных зарядов, вследствие чего линии магнитной индукции не имеют ни начала, ни конца и являются замкнутыми.

Итак, для потоков векторов В и Е сквозь замкнутую поверхность в вихревом и потенциальном полях получаются раз­личные выражения (см. (120.3), (81.2)).

В качестве примера рассчитаем поток вектора В через соленоид. Магнитная ин­дукция однородного поля внутри соленои­да с сердечником с магнитной проницае­мостью (г, согласно (119.2), равна

Магнитный поток через один виток со­леноида площадью S равен

а полный магнитный поток, сцепленный со всеми витками соленоида и называемый потокосцеплением,

Источник

§ 119. Магнитное поле соленоида и тороида

Рассчитаем, применяя теорему о циркуляции, индукцию магнитного поля внутри соленоида. Рассмотрим соленоид длиной l,

имеющий N витков, по которому течет ток (рис. 175). Длину соленоида считаем во много раз больше, чем диаметр его витков, т. е. рассматриваемый соленоид бесконечно длинный. Экспериментальное изучение магнитного поля соленоида (см. рис. 162, б) показывает, что внутри соленоида поле является однородным, вне соленоида — неоднородным и очень слабым.

На рис. 175 представлены линии магнитной индукции внутри и вне соленоида. Чем соленоид длиннее, тем меньше магнитная индукция вне его. Поэтому приближенно можно считать, что поле бесконечно длинного соленоида сосредоточено целиком внутри него, а полем вне соленоида можно пренебречь.

Для нахождения магнитной индукции В выберем замкнутый прямоугольный контур ABCDA, как показано на рис.175. Циркуляция вектора В по замкнутому контуру ABCDA, охватывающему все N витков, согласно (118.1), равна

Интеграл по ABCDA можно представить в виде четырех интегралов: по АВ, ВС, CD и DA. На участках АВ и CD контур перпендикулярен линиям магнитной индукции и В₁=0. На участке вне соленоида В=0. На участке DA циркуляция вектора В равна Вl (контур совпадает с линией магнитной индукции); следовательно,

Получили, что поле внутри соленоида однородно (краевыми эффектами в областях, прилегающих к торцам соленоида, при расчетах пренебрегают). Однако отметим, что вывод этой формулы не совсем корректен (линии магнитной индукции замкнуты, и интеграл по внешнему участку магнитного поля строго нулю не равен). Корректно рассчитать поле внутри соленоида можно применяя закон Био — Савара — Лапласа; в результате получается та же формула (119.2).

Важное значение для практики имеет также магнитное поле тороида—кольцевой катушки, витки которой намотаны на сердечник, имеющий форму тора (рис. 176). Магнитное поле, как показывает опыт, сосредоточено внутри тороида, вне его поле отсутствует.

Линии магнитной индукции в данном случае, как следует из соображений симметрии, есть окружности, центры которых расположены по оси тороида. В качестве контура выберем одну такую окружность радиуса r. Тогда, по теореме о циркуляции (118.1),

откуда следует, что магнитная индукция внутри тороида (в вакууме)

где N — число витков тороида.

Если контур проходит вне тороида, то токов он не охватывает и В•2r=0. Это означает, что поле вне тороида отсутствует (что показывает и опыт).

§ 120. Поток вектора магнитной индукции. Теорема Гаусса для поля в

Потоком вектора магнитной индукции (магнитным потоком) через площадку dS называется скалярная физическая величина, равная

где B_n=Вcos — проекция вектора В на направление нормали к площадке dS ( — угол между векторами n и В), dS=dSn — вектор, модуль которого равен dS, а направление совпадает с направлением нормали n к площадке. Поток вектора В может быть как положительным, так и отрицательным в зависимости от знака cos (определяется выбором положительного направления нормали n). Обычно поток вектора В связывают с определенным контуром, по которому течет ток. В таком случае положительное направление нормали к контуру нами уже определено (см. §109): оно связывается с током правилом правого винта. Таким образом, магнитный поток, создаваемый контуром через поверхность, ограниченную им самим, всегда положителен.

Поток вектора магнитной индукции Ф_B через произвольную поверхность S равен

Для однородного поля и плоской поверхности, расположенной перпендикулярно вектору В, B_n=B=const и

Теорема Гаусса для поля В: поток вектора магнитной индукции через любую замкнутую поверхность равен нулю:

Эта теорема отражает факт отсутствия магнитных зарядов, вследствие чего линии магнитной индукции не имеют ни начала, ни конца и являются замкнутыми.

Итак, для потоков векторов В и Е сквозь замкнутую поверхность в вихревом и потенциальном полях получаются различные выражения (см. (120.3), (81.2)).

В качестве примера рассчитаем поток вектора В через соленоид. Магнитная индукция однородного поля внутри соленоида с сердечником с магнитной проницаемостью (г, согласно (119.2), равна

Магнитный поток через один виток соленоида площадью S равен

а полный магнитный поток, сцепленный со всеми витками соленоида и называемый потокосцеплением,

Источник
