Подсветка ручек дверей в салоне. Светящаяся Надпись Lacetti. Фото.
Привет дорогие друзья!
Идея подсветить дверные ручки меня посещала давно, вижу только плюсы, комфортнее пассажирам, часто ищут ручки когда хотят выйти из машины, особенно мой дедушка))) и такая подсветка смотрится красиво. Последние годы многие авто производители в свои модели укомплектовывают подсветкой ручек дверей как снаружи так и изнутри.
Наши местные умельцы придумали вставки из акрила, с гравировкой надписи «Lacetti» на фирменном шрифте.
Надпись идет с подсветкой (цвет можно выбирать красный, белый, зеленый, голубой, желтый, березовый…)
Для установки необходимо снять обшивку всех дверей. Моя дверь выглядит так.
Необхоми просверлить маленькую дырочку, желательно верхнем дальнем углу, где не будет видно. Указано красным кружочком.
Акриловые вставки фиксируем, они встали плотно, клеем на двухсторонний скотч.
Провот питания для вставок будем брать из разъема стеклоподъемников. Врезаемся в голубой (+) и черный (-) провод. На фото указано стрелками. Не забываем хорошенько изолировать узел.
Проверяем, все работает. Собираем все обратно.
Надпись-подсветка будет гореть постоянно после зажигания, так как подключена к питанию стеклоподъемников. Можно их отключить с помощью кпонки блокировки стеклоподъемников.
Подсветка ручек дверей.
А вот и осень к нам пришла и темнеть стало на много раньше, а ездить иной раз приходится и поздно вечером… Частенько езжу не один, да и когда один, то тоже ТЕРЯЮ ручку в двери!

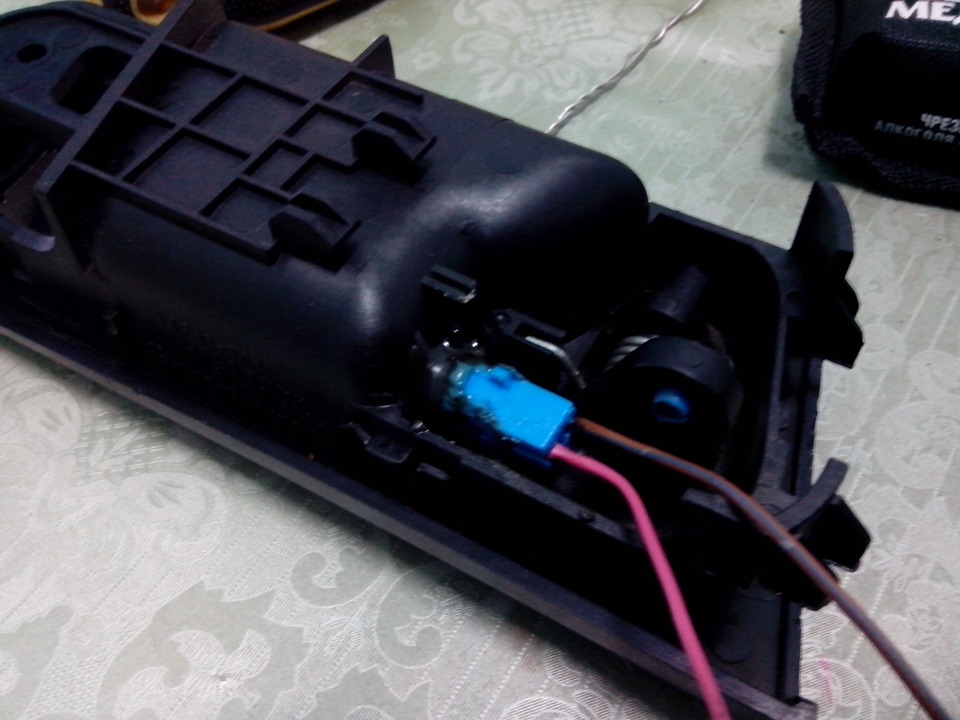

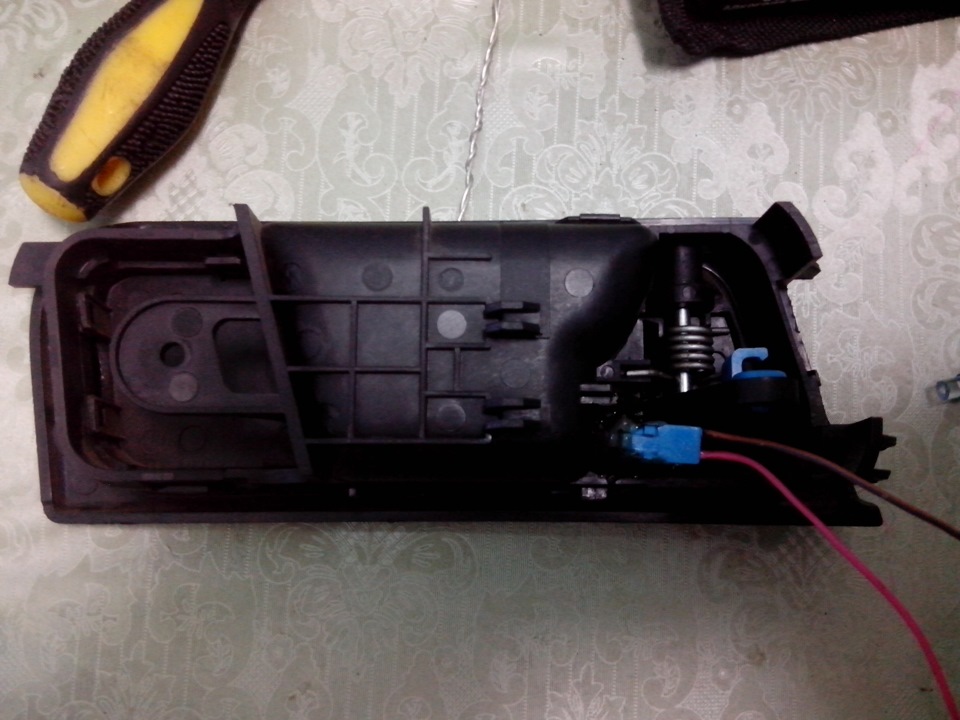

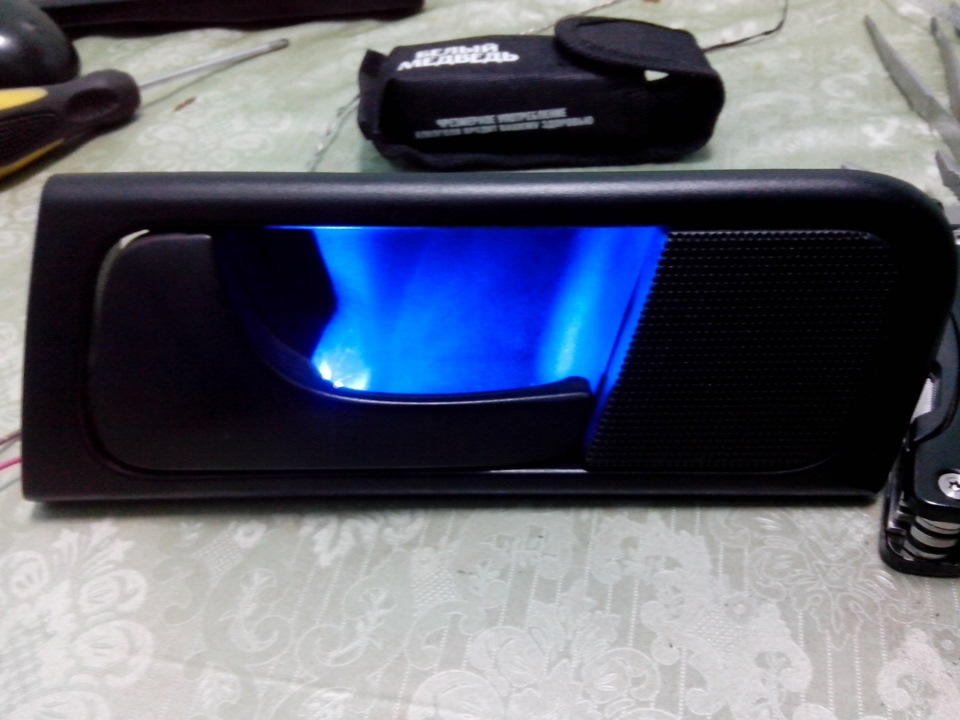

Решил сделать подсветку, так же, как делал на «99». Было очень удобно!

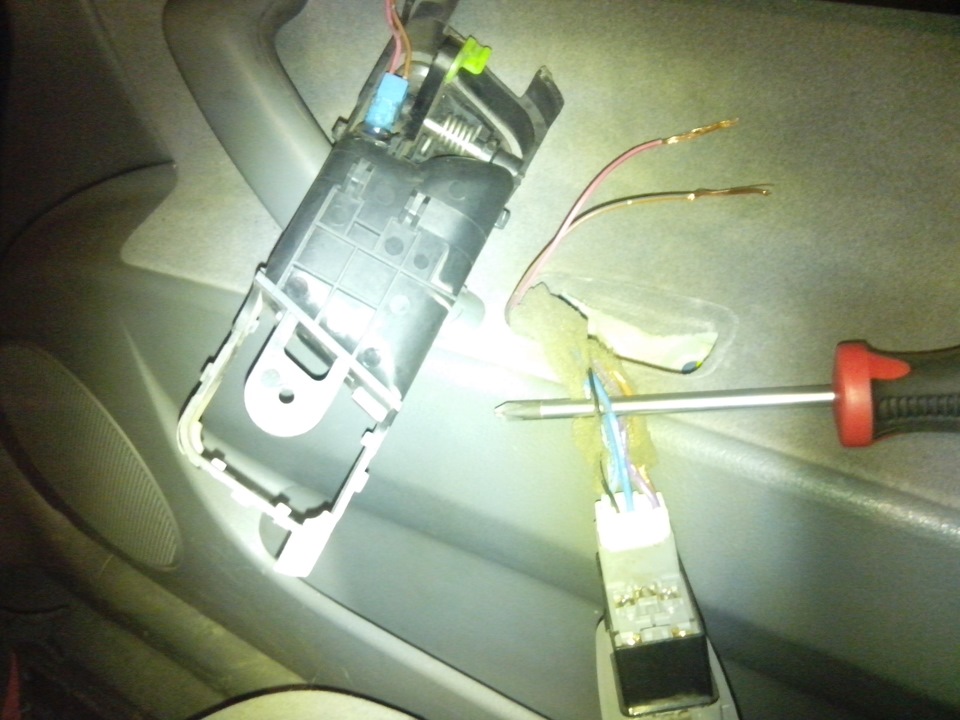

Теперь осталось установить все на место и подключить! Подключаться думаю к подсветке кнопок стеклоподъемника…

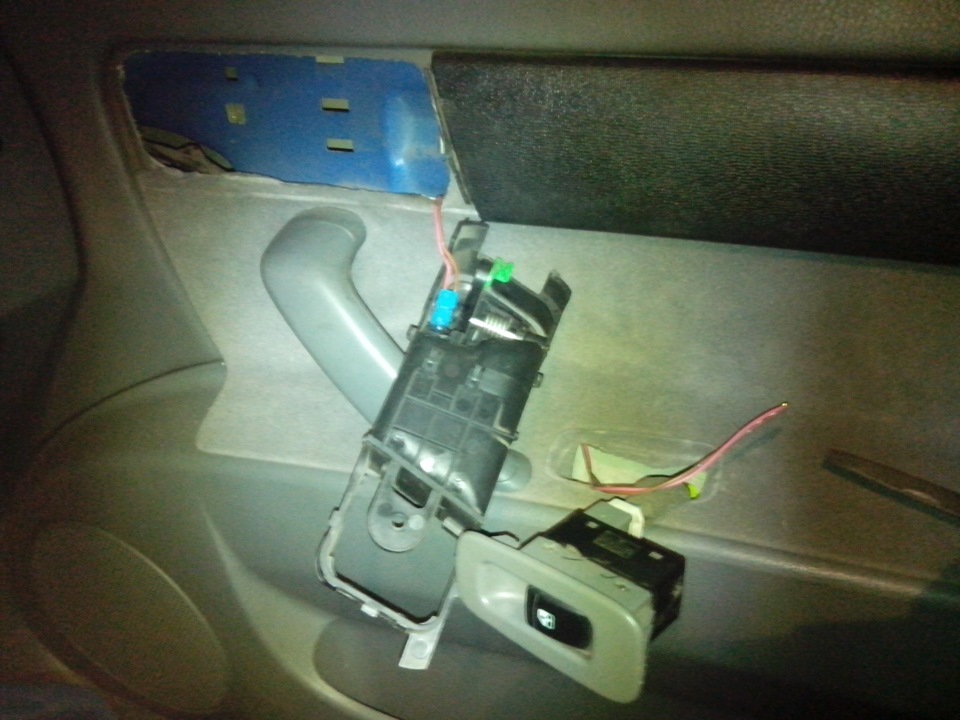

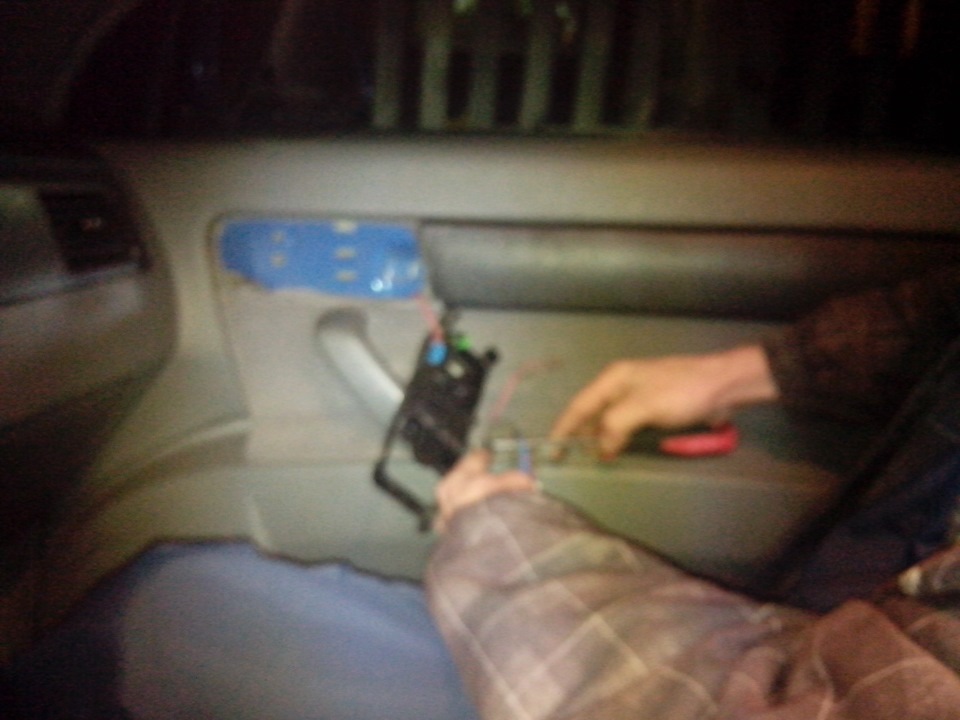

Вчера некогда было… Сегодня нашел минутку подключить и всё установить на место.

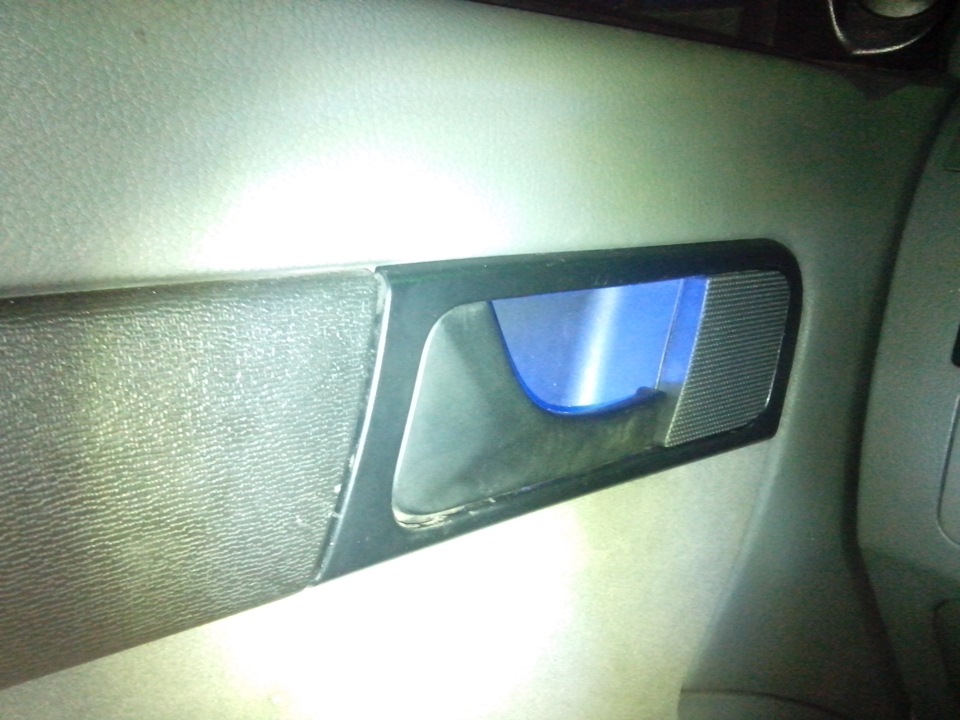

Всё работает! Светит! +1 к комфорту 🙂
Спасибо всем за внимание!
Chevrolet Lacetti 2009, 95 л. с. — тюнинг
Машины в продаже
Chevrolet Lacetti, 2009
Chevrolet Lacetti, 2007
Chevrolet Lacetti, 2008
Chevrolet Lacetti, 2008
Комментарии 23
«Провода к которым подсоединяемся: Синий + и Черный —» Ты оголил синий и черный провод и заматал от ДИОДА концы?
привет! да, и всего делов! 🙂
на чепырке так делал. все отлично. минус пассажиру только был. светил прям в лицо. пока сам не сел туда вечером внимания бы не обратил.
у меня пока только в передних дверях так сделано! В лицо не бьет 🙂 хотя ездим и поздним вечером тоже 🙂
Я зеленую подсветку делал и диод сверху располагал — хотел сделать как у тебя, но не понравилось что свет попадает на панель
www.drive2.ru/l/3193742/
www.drive2.ru/l/4728824/
По подсветке, цвет кому как 🙂 А вот на счёт расположения, так я подумал и прикинул, как я буду вставлять обратно корпус ручки? Да и на 99-той, делал так же… Решил не менять расположение диода 🙂 Та к же и сделал…
Он там отлично садится))
+1
Однозначно удобная фишка.
Сейчас, по воле случая, езжу на разных авто — очень не хватает. А если просто кого-то подвозишь, то всю карточку излапает пока ручку найдет 🙂
А главное, что организовать это вообще не сложно.
Еще у меня были стрелки воздуховодов подсвечены. Там конечно мороки больше + я еще и через резисторы делал, но результат радует. Рекомендую.
По поводу яркости, можно смело брать диоды самые слабые, чтобы с регуляторами не заморачиваться. В ночное время яркости все равно хватит, а сильно выделяться не будут.
ЗЫ
Только зачем синие сделал, если те же кнопки стеклоподъемников зеленые, имхо, лучше бы уже в одном цвете 😉
Яркость меня устраивает всем 🙂 Мы с GreenBob-ом рассуждали про то, чтоб конкретно подсветку ручек посадить на отдельный регулятор 🙂 А так меня устраивает всё! Пусть даже без регулятора! А по поводу кнопки стеклоподъёмника, так я на них и не смотрю… Они даже не выделяются в темноте особо… По поводу подсветки, так мне нравится больше синяя. Красная — раздражает. Агрессивный цвет. Зелёная — угнетает, мрачно смотрится… Пробовал уже! Поэтому выбрал синий! 🙂
Однозначно +1 к комфорту, единственное что интересует — не отвлекает в ночное время?
Задумался о такой же доработке салона, только появилось желание сделать регулятор яркости + вкл/выкл 🙂
Нисколько не отвлекает! Или я уже привык?! У меня на 99 была такая тема, но во всех дверях! Там я организовал подсветку салона, отдельной кнопкой… А в Лачике пока ещё не думал над этой темой… Хотя надо!
А идея организовать включение на регуляторе яркости — довольно интересно! Над будет поискать решение! Спасибо за идею, буду думать 🙂
Ну я провел аналогию с регулятором яркости подсветки приборки и прочего, так что можно подумать над такого же рода регулятором для подсветки ручек 🙂 Спасибо за идею и вдохновение, буду изыскивать время для реализации.
т.е. ты хочешь организовать на другом регуляторе? Прикольно было бы!
И тебе спасибо за подкинутые идеи! Желаю, чтобы у тебя всё получилось!
Да, думаю именно об отдельном регуляторе!
Взаимное пожелание! 😉
Отличная идея) у меня постоянно пассажиры не находят ручку)) надо тоже подсветить)
Добавил фотки с подключением и установкой
Прикольно, значит не я один заморачиваюсь с подсветками? )))
Подсветка салонных ручек открывания дверей
Всем бобра!
Сегодня в качестве занятия на день было решено сделать подсветку салонных ручек открывания дверей, ибо пассажиры задолбали искать их где-то в районе пола.
Для этого было закуплено:
Светодиоды зеленые
Соединители для проводов
Припой с канифолью.
Ход работы описывать не буду — сам делал вот по этой инструкции. Хотел немного модернизировать её и разместить диод иначе:
Оказалось, при таком расположении диод не только подсвечивает ручку, но и светит на панель, что будет ночью утомлять. Пришлось делать как в гайде, но если бы у меня была лишняя ручка, я бы еще поэкспериментировал…

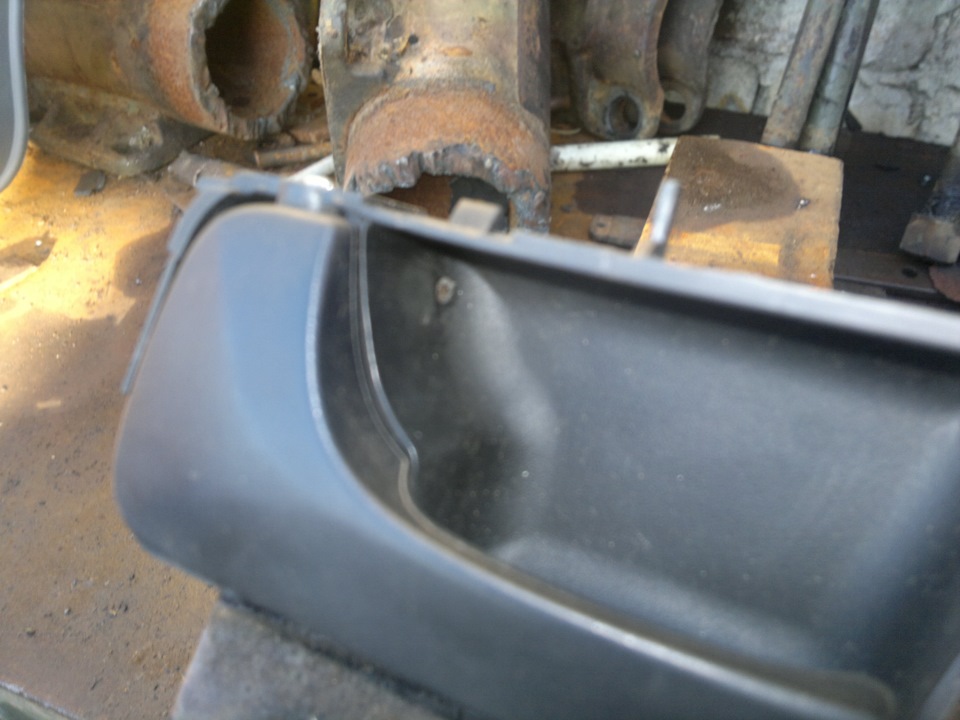

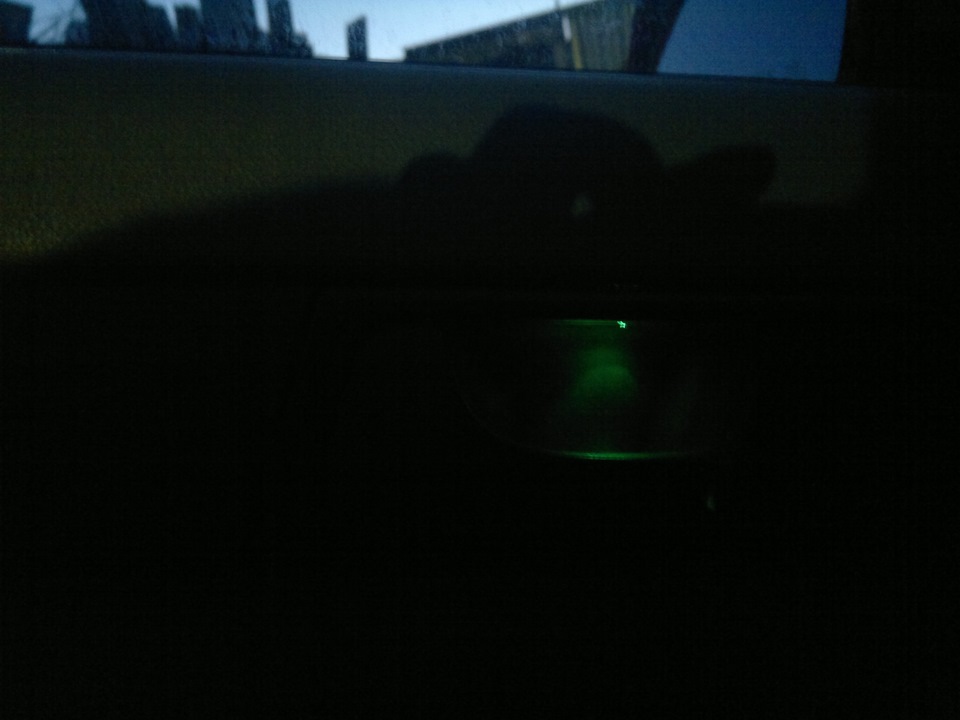

Единственное отличие моей работы от инструкции — я не вставлял диод в корпус ручки, а лишь проплавил маленькую дырочку для света, закрепив диод термоклеем. Почему? Если вставить диод целиком, получается свечение «вырви глаз», что может и красиво, но никак не практично. Даже в моем варианте свечение хотелось бы уменьшить. Так как сделал я сегодня только водительскую дверь (ну да, для пассажиров я делал, конечно))), на остальных еще поэкспериментирую))
На этом все новости на сегодня. Но скоро будут еще.
Не переключайтесь!
Подсветка дверей
Наконец-то сделал. Хотел делать еще прошлым летом, но испугался объема работ, но вот созрел. Оказалось ничего сложного. Сделал только на передних, сзади мне не нужно.
Плюс взял от подсветки ног, а она в свою очередь запитана от 54 контакта разъема С202.
www.drive2.ru/cars/chevro…/288230376153182710/#post
Минус в водительской двери взят с концевика, только есть одно НО, на водительской двери концевик двухконтактный, берем минус не с «общей» цепи, а со второго контакта, который за сигналку отвечает, если не ошибаюсь (сиреневый провод с белой полоской). Если к общей цепи подключить, то будет загораться при открытии любой двери, а не только водительской. На пассажирской немного сложнее, там одноконтактный концевик стоит, можно воткнуть в цепь диод (но я не очень в этом соображаю), поэтому сделал проще для себя, заменил концевик на двухконтактный, на свободный контакт повесил минус на подсветку.
Самое сложное провода в двери протянуть, придется немного покорячиться, чтоб ничего не резать))) Я пропихнул через штатную резиновую гофру. Плафоны такие же, как и в бардачке и багажнике стоят. Пилил обшивки буром (отверстия примерно 25х46мм).
Так же для удобства при последующем снятии обшивок воткнул недалеко от плафона соединительный разъем.
Фоток особо не делал, дюже был увлечен работой, да и смотреть в процессе особо не на что, всё просто и понятно.
Сейчас озадачен выбором ламп. Нужны советы, с одной стороны стоит родная лампочка, с другой диодная маяк с 2 диодами, но яркости что-то не хватает всё-равно, с 4 диодами на платке лампа не влезла по длине(((
В жизни значительно ярче, чем на фото. Ну не умеет телефон передавать освещенность ночью(((
Вопрос для чего это всё? я считаю, что это весьма полезная вещица, особенно осенью и весной: подъехал в темный двор, открыл дверцу и видно всю грязь, чтоб нечаянно не наступить))) Вот как-то так))) Спасибо за внимание! Не забывайте комментить и ставить лайки)) До скорого!
Подсветка ручек открывания дверей
Как сделать подсветку ручек открывания дверей
Т.к. у меня только передние стеклоподъемники, то и пока подсветку сделал только на передние ручки. Т.к. опыт удался, то в планах сделать и на задние двери.
1. Как разбирать дверь я не стал фоткать, т.к. есть отдельные фотоотчеты и можно постмотреть их. Итак. Разбираем двери и снимаем ручки. Берем светоидод. У моих светодиодов стекло было другой формы, в виде цилинднира. Но сфоткать не получилось, т.к. качество не очень, поэтому взял фотку с инета.

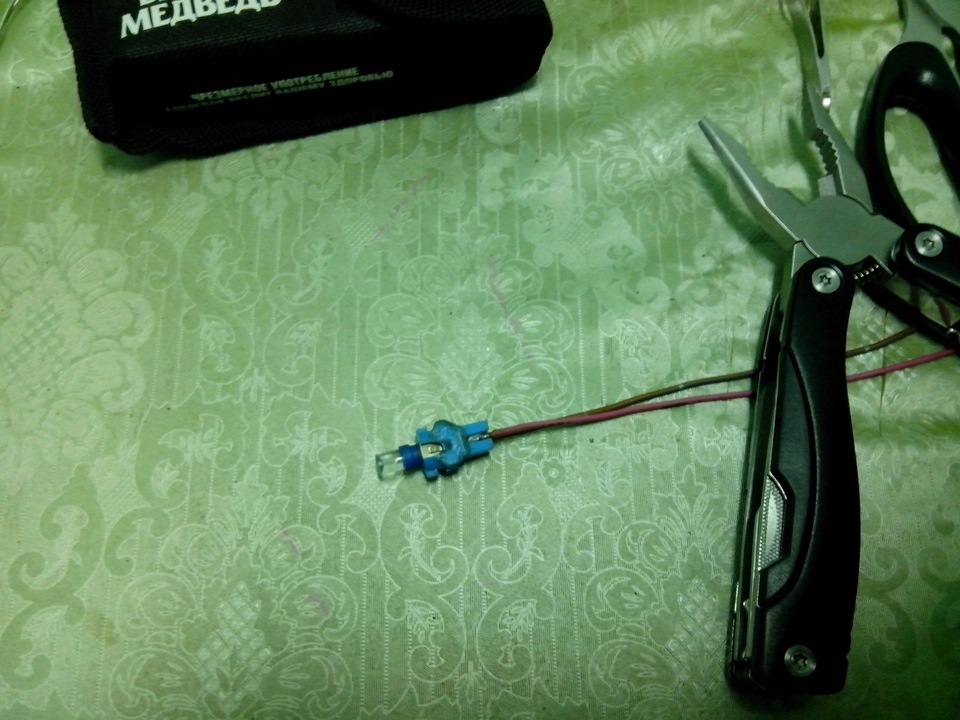

Снимаем с него пластмассовую оболочку и припаиваем к проводам. Я предварительно на провода зажал маленькие клеммы «папа», чтобы удобнее было паять.
2. Дальше делаем комплекты проводов с разъемами на каждую дверь. Длину проводов я специально не мерял, а прикинул по ходу.
Делаем клеммы «папа» для разъема с одной стороны. Но пока сам пластмассовый разъем (защиту) не одеваем. С другой припаиваем диод. Тут хочу отметить, что если вы впоследствии не собираетесь снимать карту двери, то эти разъемы можно и не делать, а просто взять провода на 15-20 сантиметров длиннее и приделать их напрямую. Еще такие разъемы помогут тем, кто боится с подсветкой ехать к дилеру. Можно просто вытащить кнопки стеклоподъемников и отключить подсветку.
Я их делал только для удобства монтажа.
3. Потом берем еще провода сантиметров по 15 и припаиваем клеммы «мама». Для особо щепетильних можно их ещё обернуть термоусадкой. На фото она видна. И сразу можно защелкнуть в пластмасску разъема. С другой стороны просто оголяем провод.
4. Потом берем вот такой инструмент. Кого любит подушить жаба и инструмент за 250 рублей покупать не охота, то можно просто купить такой длинный картридж за 10 рублей в магазине инструментов.
5. Далее или с помощью паяльника, или пистолета сделать с диодами вот так.
6. Берем ручку двери. Сверлим дырочку по размерам диода, чтобы он там не болтался. Я посчитал, что будет красивее если диод будет светить сверху вниз. Если хотите то можете просверлить дырку в любом месте ручки.
7. Дальше примеряем диод. Стачиваем при необходимости, чтобы получилась ровная поверхность внутри ручки. Далее сажаем его на суперклей и дополнительно скрепляем термосклейкой.
8. Следующий этап — подсоединение. Я подсоединял к стеклоподъемникам. Но тут дело вкуса. Кто не хочет, чтобы диоды горели постоянно при включенном зажигании, можно провести провод например от подсветки прикуривателя.
Итак. Применительно к седану. Я начал с правой двери. Нам нужно подсоединиться к черному и синему проводу идущему в середине разъема стеклоподъемника.
9. Подсоединились к стеклоподъемнику и теперь подключаем диод. Сначала подключаем клеммы без пластмасоовой оболочки, т.к. если светодиод подключен без соблюдения +/- то он просто светиться не будет.
10. После этого одеваем пластмассовую защиту на клеммы и соединяем.
11. Прикручиваем ручку на место, изолируем провода, чтобы не стучали об дверь. После собираем дверь.
12. Теперь водительская дверь. Здесь нам нужны черный провод и оранжевый.
13. Проделываем все аналогично. Собираем дверь.
14. Результат.
— Теперь осталось подумать как провести проводку к задней двери. Есть вариант снова разобрать двери и провести оттуда проводку. Также можно провести её от магнитофона. Правда это все хлопотно. Да и с тем куда прятать провода идущие по салону я пока не знаю.
— Для тех, у кого стеклоподъемники на всех четырех дверях, то вариант с подключением к стеклоподъемникам скажем так, не совсем подходит. Т.к. если водитель заблокирует стеклоподъемники пассажиров, то лампочки просто гореть не будут, т.к. поступление икскичества к ним прекращается. Но как вариант можно подключиться, как я уже сказал, к магнитофону или пепельнице.
— Кому нужно будет уменьшить яркость подсветки нужно будет подумать над установкой резисторов.
