39. Подсветка дверных ручек.
Приветствую друзья! Давно не писал, но у нас огромное количество установок ништяков дождались посылку со всем известного сайта))Но в этом БЖ пойдет речь совсем о другом, так сказать о побочном тюннинге во время установки других элементов. О остальных доработка пойдет речь дальше!Конечно же посылка у нас общая с Романом. В краце перечислю что пришло на синюю Гранту:
Ручки в цвет кузова.
Зеркальные элементы с обогревом и сопутствующей проводкой.
Рамка под 1DIN Магнитофон от 2калины.
Даже не думал что буду устанавливать подсветку ручек.Но решил сделать раз пошла такая пляска.
Нам понадобится:
Светодиоды 5мм на 3в — 2шт(в моем случае синий цвет)
Сопротивление 750Ом и 1кОм ( ниже напишу зачем)
Провода и изоляционные материалы.
Со светодиодами проделываем следующие манипуляции. Припаиваем сопротивление на + ножку светодиода. И немного стачиваем светодиод, что бы он рассеивал свет и был заподлицо с пластиком.

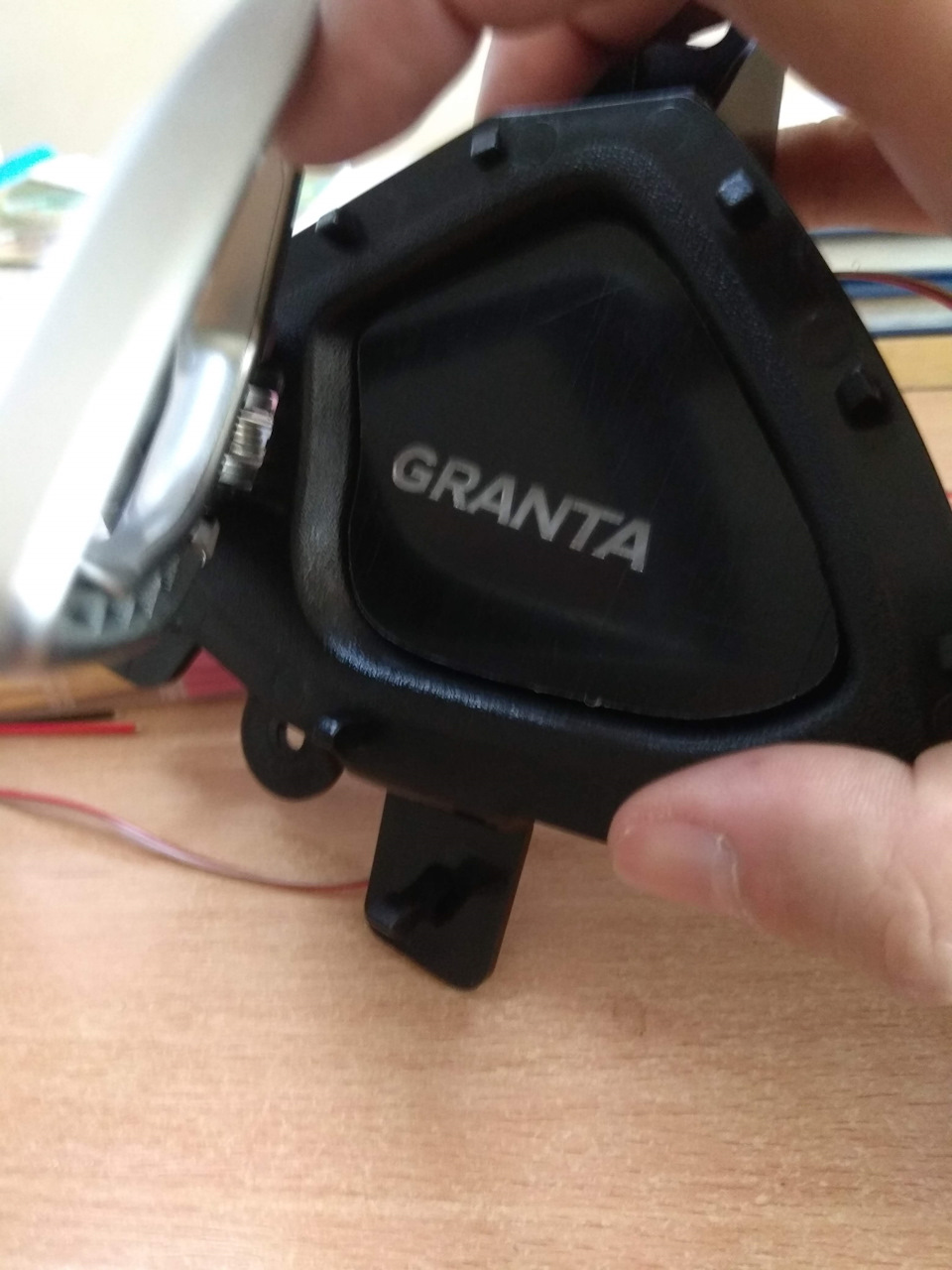

Я просверливал отверстие сверлом 4.8мм благодаря ему светодиод сидит плотно, но всеравно его нужно зафиксировать с обратной стороны. Это можно сделать клеем, наплавить пластиком. Я прошло светик термоклеем.
И так вернемся к вопросу почему же я взял 1 кОм и 750 Ом — все просто я стал эксперементировать с яркостью светика с 750 Ом он мне показался ярким и будет отвлекать от дороги, добавил в цепь последовательно еще 1кОм. То что нужно для меня!
Последняя проверка перед сборкой.
В итоге все равно все телефон испортил. Не передает картинку, делает ярче свечение, на самом деле горит гораздо тусклее и от дороги не отвлекает.
Вроде бы не нужная доработка, а все равно приятно! Спасибо за внимание!
Подсветка внутренних ручек дверей от «IGZEL LED Tuning»
Получил на днях заказанную подсветку для гранты от ребят из «IGZEL LED Tuning».
Сегодня решил поставить. Устанавливается на герметик-липучку (входит в комплект) внутрь ручки двери. По инструкции подключается к подсветке кнопок стеклоподъемников. Но я решил подключать к +12 от габаритов, так как не люблю лишнюю иллюминацию в дневное время. Габаритов в дверях, естественно, нет, поэтому придется втягивать их туда дополнительно.

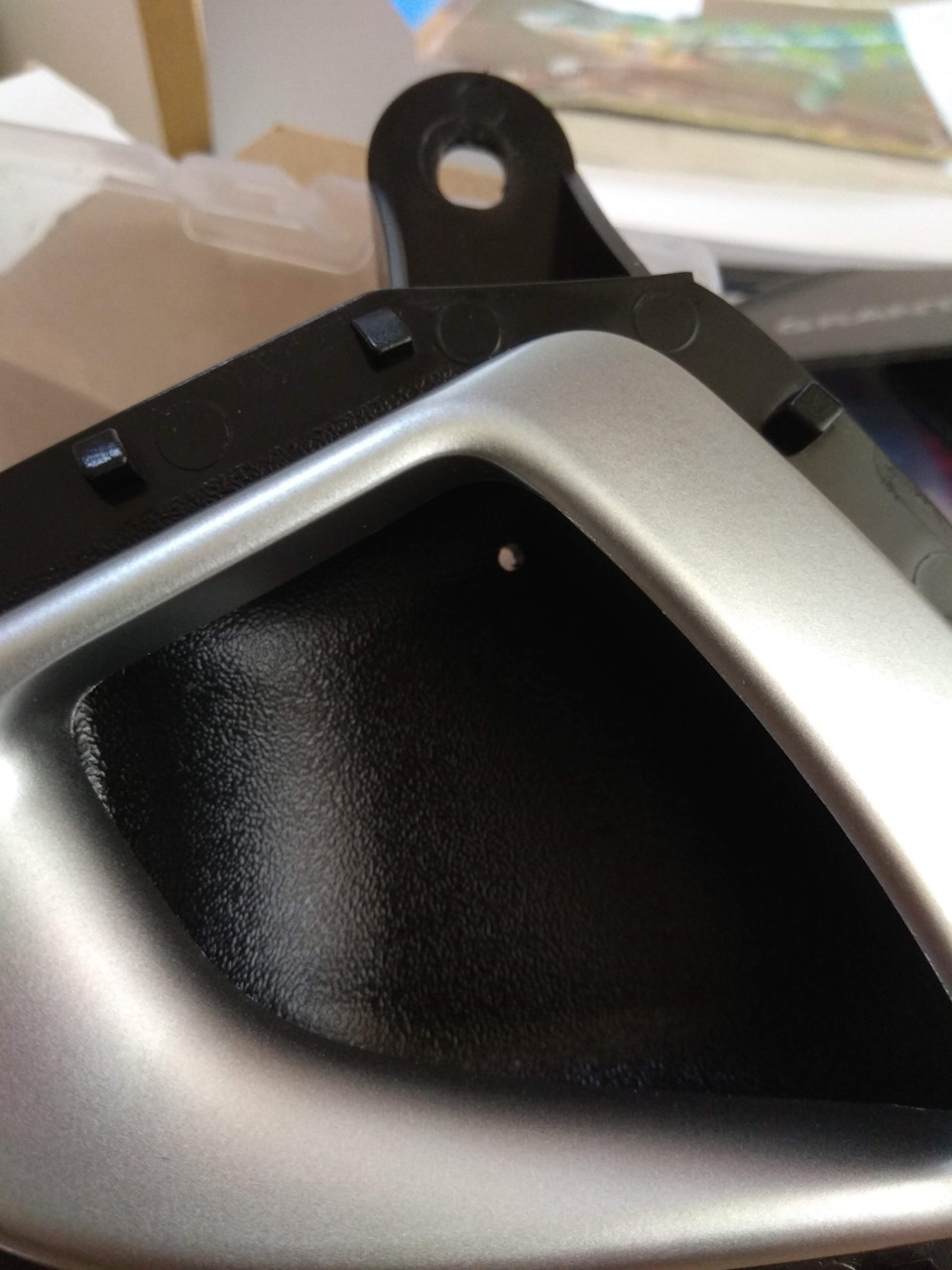

Установку опишу на примере задней левой двери, остальные делаются аналогично. Снимаем обивку и ручку. Сверлим в углу ручки небольшое отверстие чтобы вытянуть наружу провод.

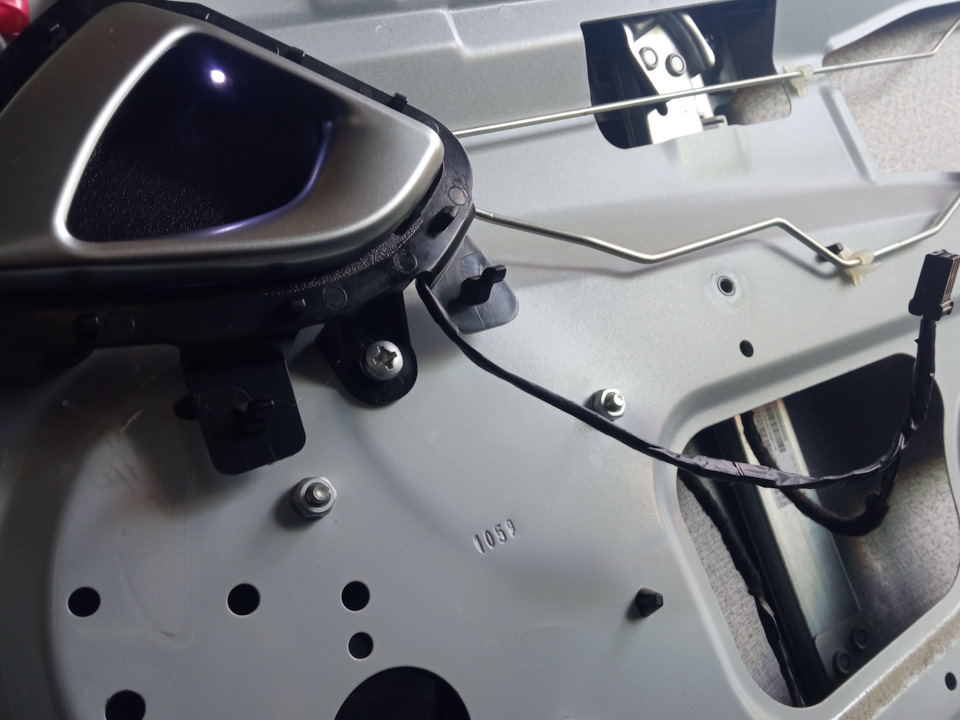

На тыльную сторону подсветки лепим герметик, и вдавливаем подсветку в ручку, одновременно выбирая лишний провод через отверстие
Снимаем защитную пленку
Ставим ручку на место
Затягиваем в дверь +12 от габаритов. Желтый провод в косе вдоль порога. Массу берем с разъема кнопки стеклоподъемника в двери.
Подсветка ручек дверей или найди себе чем заняться
Доброго времени суток драйвчане!
Много читал и видел уже готовые записи в БЖ как делается подсветка ручек. Но решил сам подробно написать и показать как все это делается.
Итак первым делом было найти диоды зеленого цвета на 12 В, но увы я так и не нашел их, хотя был один вариант, но он был точечный, а я хотел именно рассеивающий. Недолго размышляя я решил купить диоды на 3В, так как их как раз таки навалом в любом магазине радиоэлектроники. Но рабочая сеть автомобиля 12-14 В, значит нужно ограничить подаваемое напряжение для чего и были приобретены резисторы номиналом 1,4 КОм.
Далее последовали работы с паяльником.
Внутрь двери часто попадает влага и контакты могут начать окислятся в последствии чего КЗ. Необходимо их защитить от воздействия внешних факторов, о чем я и позаботился.
Почти готовый вид, осталось только придать жесткости что бы при монтаже не оторвать контакты да и дополнительная изоляция не помешает.
Далее необходимо разобрать обшивку дверей и вытащить сами ручки дверей. После чего нужно определиться с местом, где будет стоять диод. Исходил из того что, хотя диод и матовый все равно может слепить, а значит его необходимо поставить по направлению движения.
Далее устанавливаем диод в отверстие. Отверстие делалось дрелью, аккуратно не повреждая облицовочную часть. С облицовочной стороны отверстие заклеил скотчем, что бы термоклей не вытек при установке диода.
Далее устанавливаем все обратно в машину и подключаем к бортовой сети автомобиля. В этом вопросе очень повезет владельцам авто с комплектацией люкс, менее с комплектацией норма, а вот обладателям автомобиля с комплектацией стандарт повезло меньше всех. Так как нет у них электростеклоподъемников им некуда врезаться в провод, а значит придется тянуть провод с салона к двери. Ну а люксов все просто, включаем габаритные огни и мультиметром находим проводку освещения кнопок стеклоподъемников и врезаемся в них. Ну а я обладатель комплектации норма, передние двери все как у люкса, а вот на задние двери придется тянуть провод с салона.
Проверяем работоспособность нашей системы.
Если все в порядке собираем обшивку дверей как было.
Готовый вид передних дверей.
Задние еще не протянул, как все сделаю будет подробный фото отчет. По поводу передних, есть небольшое свечение на переднюю панель, буду закрашивать либо сам диод или же сделаю козырек.
На этом все, всем зеленых дорог!
Подсветка внутренних дверных ручек зелеными диодами
Приветствую всех автолюбителей. И долго же ничего не писал после первой записи ^_^
Решил написать о том, как я ставил подсветку ручек дверей (изнутри). Ну да ладно.
Вообщем главный вопрос, возникающий при данном тюнинге салона: А нужно ли?
Мой ответ был однозначным. Да.
Во-первых это красиво смотрится, торпеда, ручки, мафон — все зеленого. По крайней мере у меня. Во-вторых это облегчает поиск ручки пассажирам в темное время суток. Впрочем для кого как, а, я, честно говоря, ставил в основном для придания красоты. Ведь судя по тому, что поручни я до сих пор не установил, на пассажиров я мягко говоря обращаю мало внимания)
Установка лампочки
Начал с того, что снял обшивку всех 4 дверей.
Проделал сквозное отверстие сверлом в нужном мне месте, сделал так, что свет лампы идет сверху вниз, т.е. пассажиры саму лампочку сверху не видят.
Сверлил сверлом на 3мм, боялся сделать больше чем надо. Потом напильником подгонял так, чтобы лампочка садилось с натяжкой, так прочнее держится. Все это дело насадил на герметик.
Запитка
Решил я запитать лампу от габаритных огней, т.к. включаю я габариты только вечером, то и есть смысл подключить лампу к ним. Провод от габарита я «надыбал» от переднего стеклоподъемника (он ведь тоже при вкл. габариток светится), по вандальски оголил часть габаритного провода, идущего к ЭСП, и туда намотал + от диода, минус на массу. Получилось удобно, никуда ничего не надо проводить. Горит на ура. Места соединения обмотал изолентой.
Таким же образом подключил лампу к правой передней двери.
С задними оказалось тяжелее. Сначала пытался провести провод сквозб стойки, переднюю дверь к той же габаритке на ЭСП, потом, до меня доперло меня осенило, что габариты есть еще и сзади. Так, под ковролин заднего сидения, через багажник и прямо к габаритам таким же вандальным способом как и с ЭСП провел я плюсовой провод.
Теперь ночью эти лампочки, добавляют +10 к красоте и удобству салона. Очень красиво, советую. Особенно тем, у кого чешутся руки))
Собственно фото ниже. Качество не ахти, как есть так есть:
Подсветка ручек дверей и изоляция приводов электрокорректора

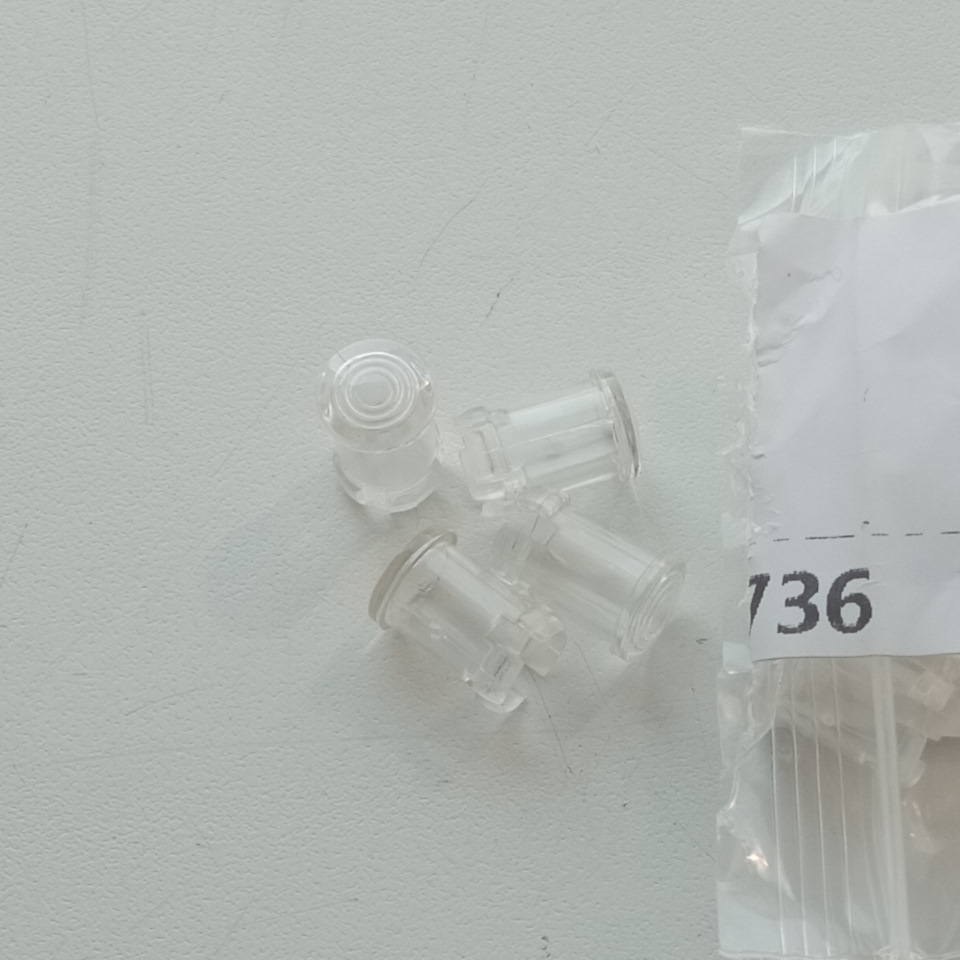

Господа, приветствую! Пришли с Алика мелкие рассеиватели (6 мм):

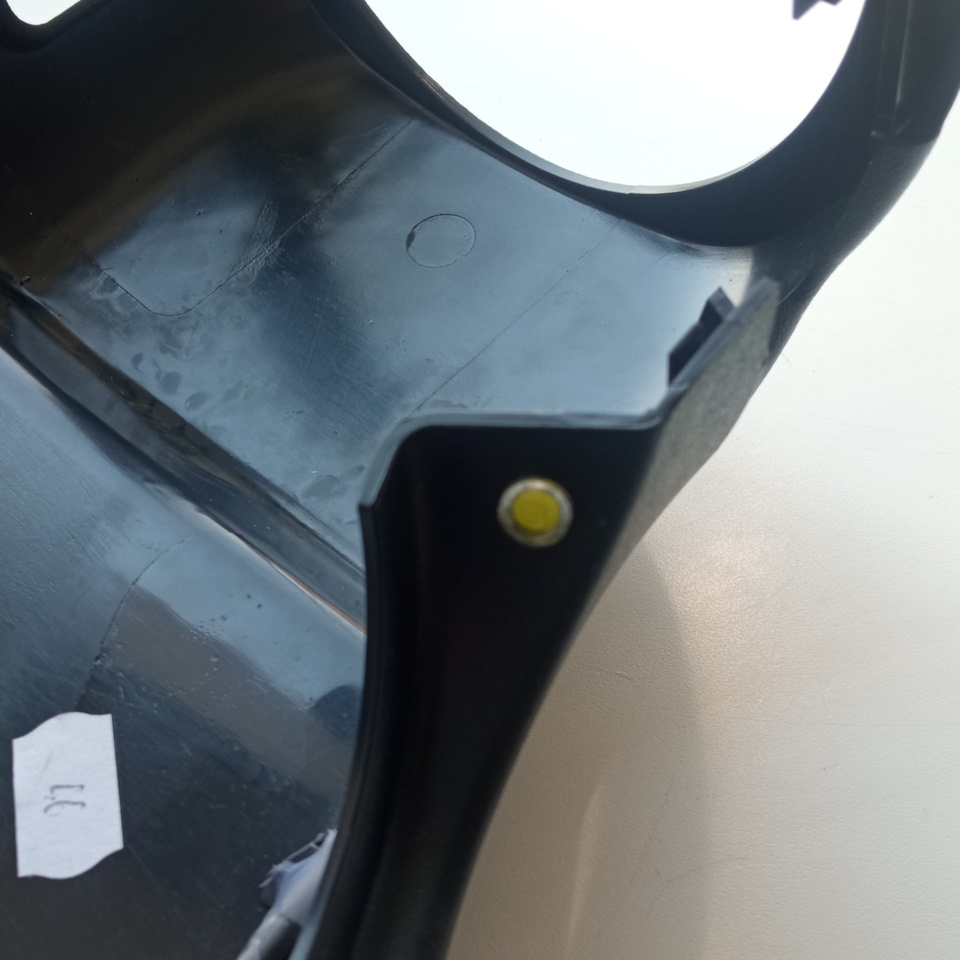

Первым делом » облагородил» подсветку замка зажигания, которую делал ранее. Там хоть и не видно было торчащий диод, но я-то знал)
Потом сделал подсветку ручек пассажирских дверей. Светодиод подключал через резистор 10К, там яркость не нужна, только обозначить само место. Проводку закрепил термоклеем.

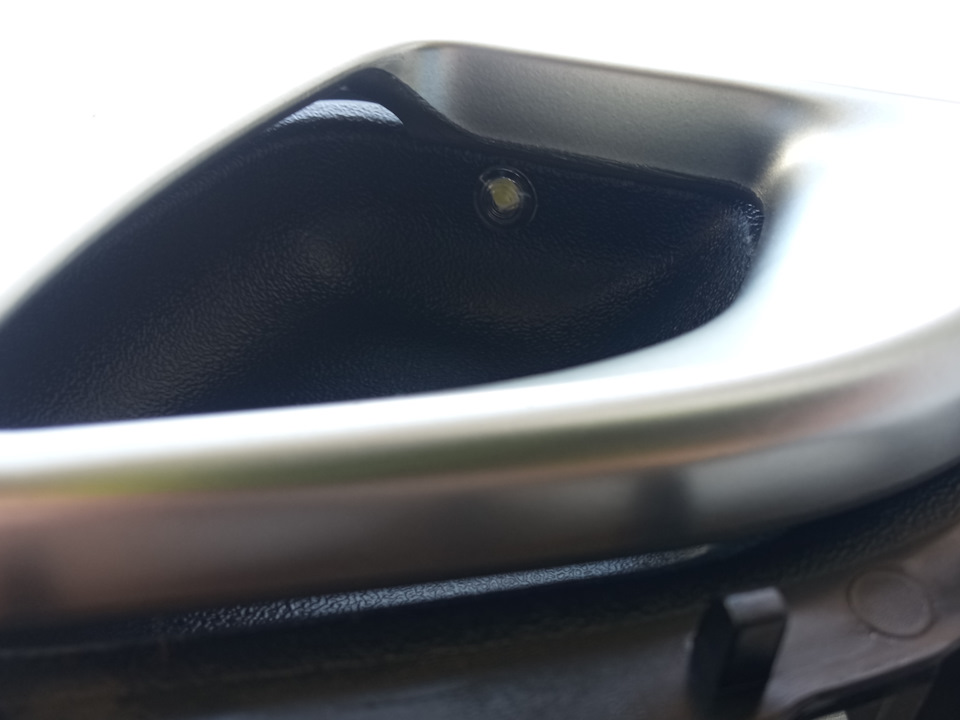

Проверка после установки:

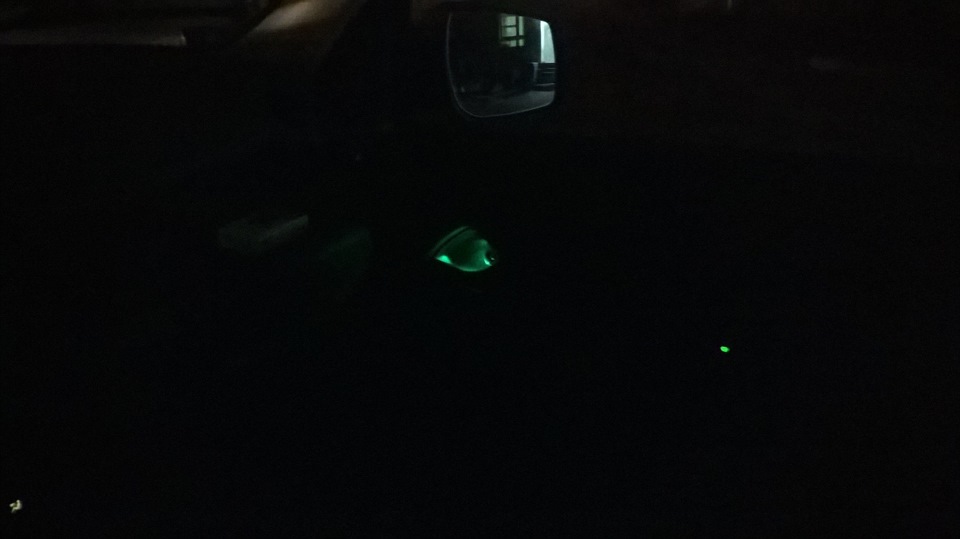

После сборки, в полной темноте:
Заморачиваться с протяжкой в дверь провода от габаритов не стал, подключил к освещению кнопки стеклоподъёмника. Логика освещения вполне устраивает — всегда горит при включенном зажигании, после выключения гаснет через 30 с или после открытия двери.
Ручку открывания двери водителя осветил исключительно для симметрии. Но там пришлось повозиться, т.к. просто к проводке не подключиться, модуль двери водителя свои кнопки освещает сам. Разобрал модуль, в разъёме оказалось не задействованы три пина, к двум из них кинул проводки от ближайшего светодиода подсветки, собрал обратно. В штекере, который вставляется в МДВ также добавил два пина, к которым и подключил уже диод подсветки ручки. Подключал через резистор 1К, т.к. В МДВ на диоды подсветки кнопок идёт всего 3 В. Фото не сделал, т.к. был увлечён процессом, в МДВ всё мелкое, а зрение острее чё-то не становится) В процессе пайки очень много говорил на иврите))
Также подсветил нишу для мелочуги под розеткой:

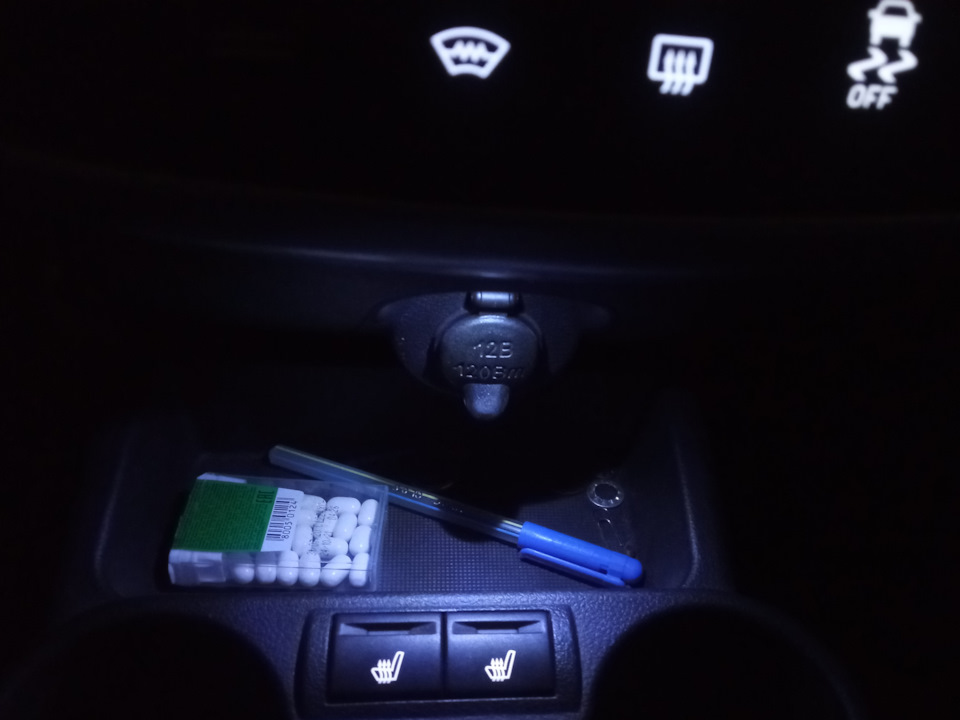

Подключал через резистор 2К к проводам подсветки кнопок, включается от габаритов. Освещение проверено ночью в дороге, не мешает. При необходимости можно закрыть светодиод, подняв крышку розетки.
Когда установил электрокорректор, комрады драйвовчане посоветовали изолировать разъёмы приводов во избежании попадания влаги. Силиконовые соски подошли в самый раз:
