Светодиодная проекция логотипа и подсветка плафона двери

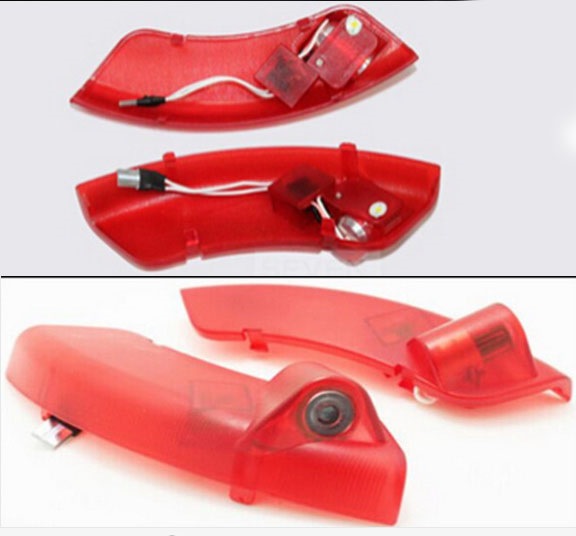

Загорелся я как-то идеей установить в двери светодиодные проекции логотипа. На страницах интернет-магазинов продается множество врезных модулей. Дырявить дверь было жалко. К тому же в дверях есть красный плафон под лампу без лампы, и хотелось его тоже подсветить. И вот, на страницах Алиэкспресс мне попадается плафон со светодиодной подсветкой логотипа. На фотографиях выглядит очень красиво и эффектно — заказал.

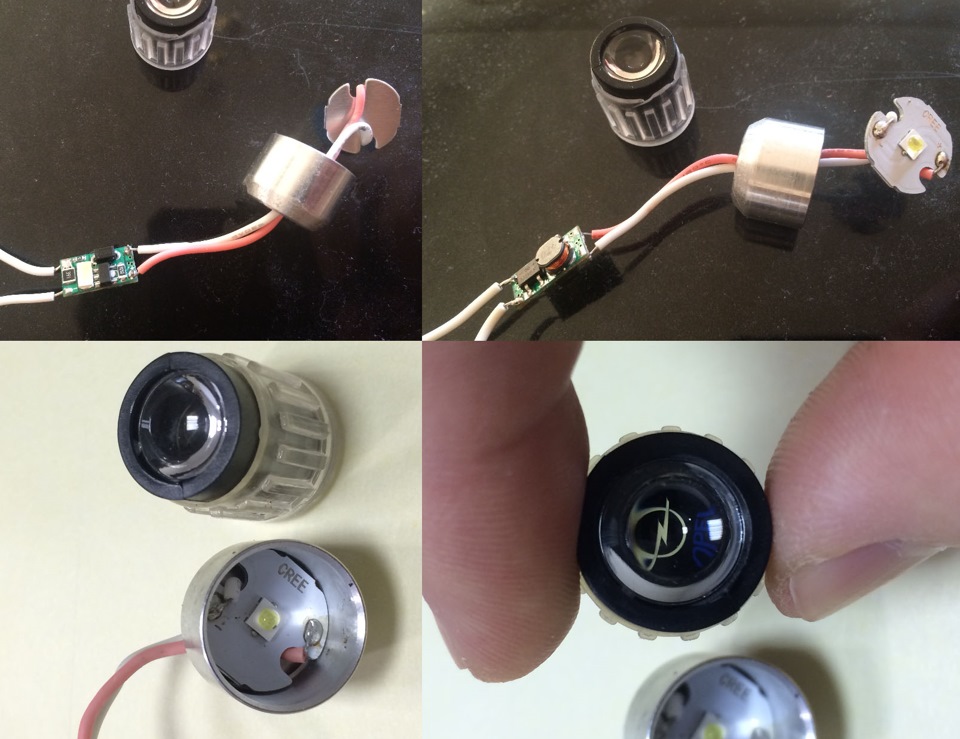

Когда эти плафоны пришли — испытал разочарование. Качество низкое. Для тестирования подпитал к 12 вольтному аккумулятору. Светодиоды стоят мощные, очень холодного свечения, и перегреваясь очень скоро один вышел из строя, а другой стал гореть тускло. Китай — есть китай… Вот фотографии светодиода и корпуса с линзой. Видно, что светодиод на алюминиевой плате, но ее не хватает для отвода тепла, от чего и происходит сильный перегрев. 15 секунд достаточно чтобы светодиод раскалился так, что пальцы обжечь можно. Перегревается и драйвер (на фото маленькая плата на проводах).
Продается множество врезных проекций. Нашел подходящего размера 37х16 мм — 7W:
electro-kot.ru/svetovoy-t…nyye-proyektory-logotipa/

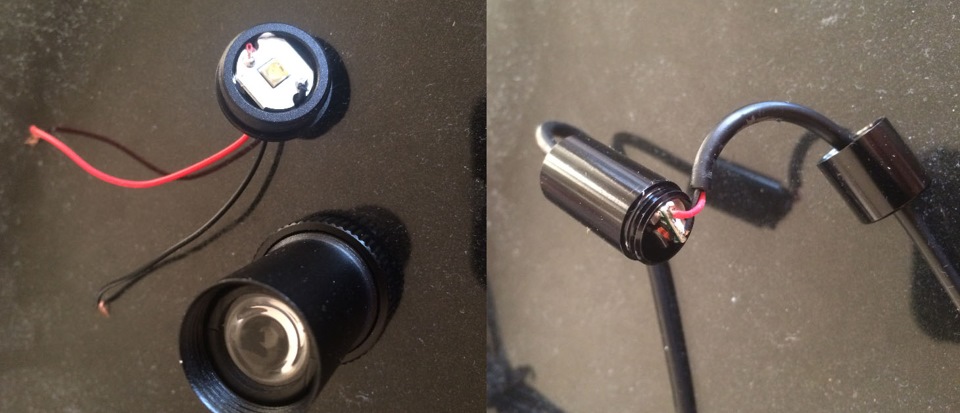

Данный проектор сделан очень качественно, полностью алюминиевый корпус — служит хорошим радиатором. Светодиод греется меньше. Сам светодиод крепко приклеен к крышечке, возможно специальной теплопроводной пастой. Драйвер также в алюминиевом корпусе. Все качественно:

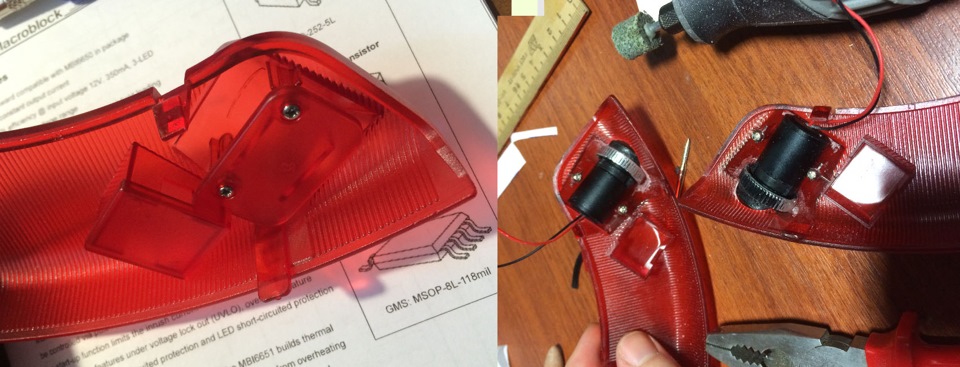

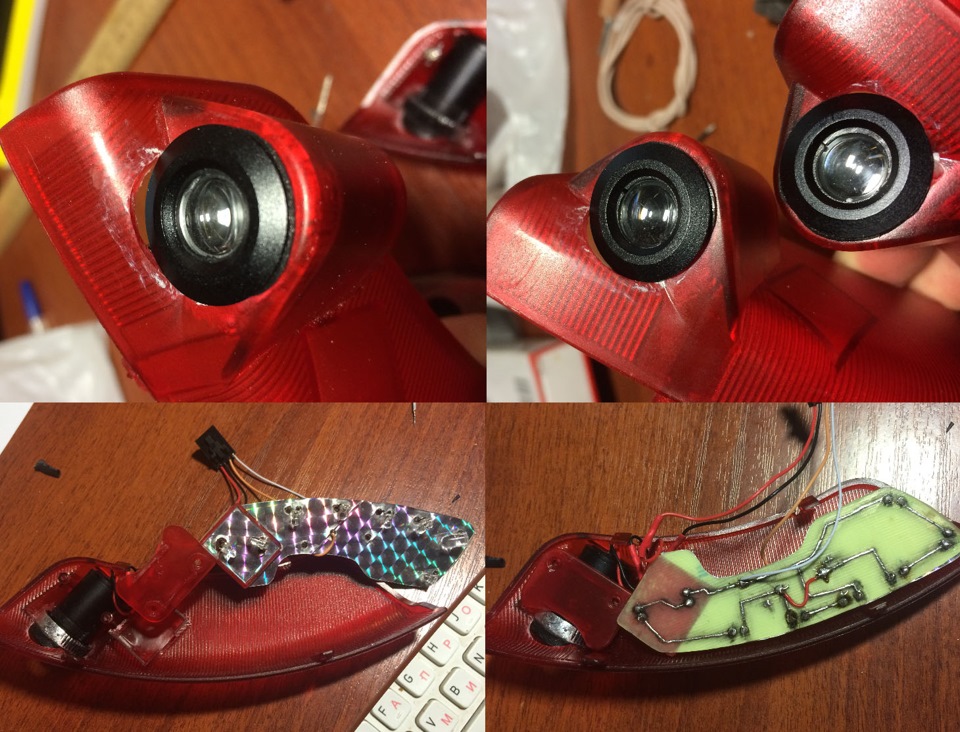

Расточил китайский плафон, благо очень толстый пластик, и подошел как родной:
На крышечку приклеил плату с красными светодиодами 12 В, для большей яркости приклеил светоотражающий скотч:

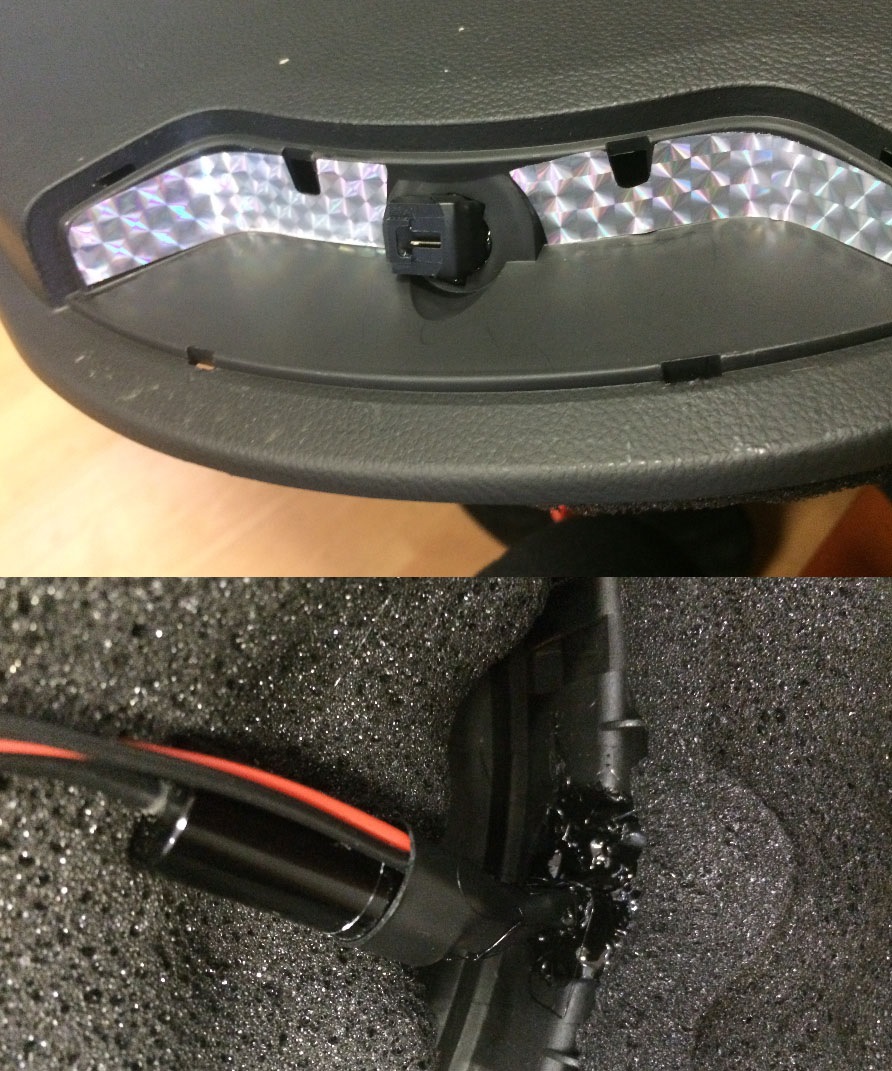

Так выглядит разъем для подключения плафона в обшивке двери. Для лучшей эффективности наклеил светоотражающий скотч.

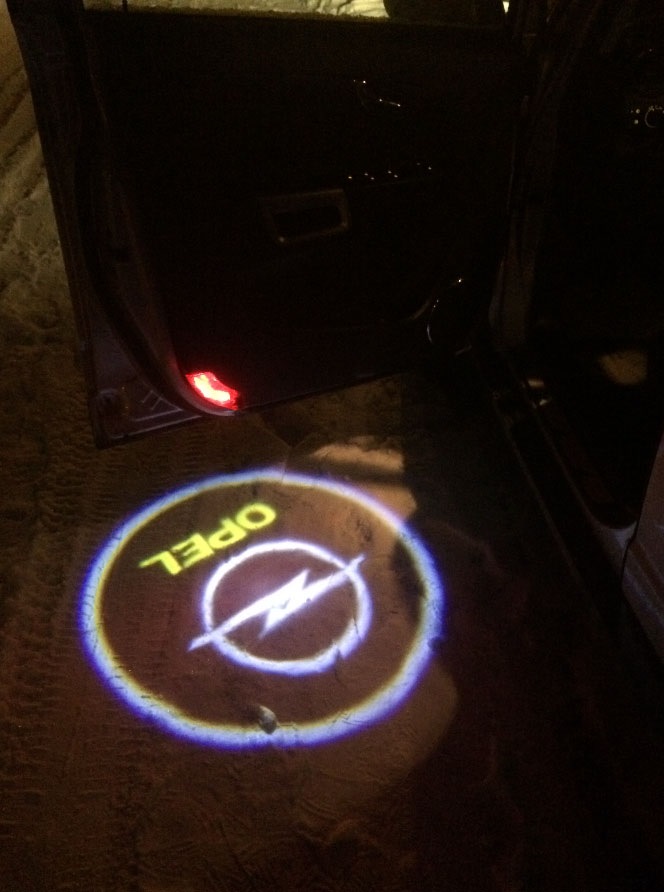

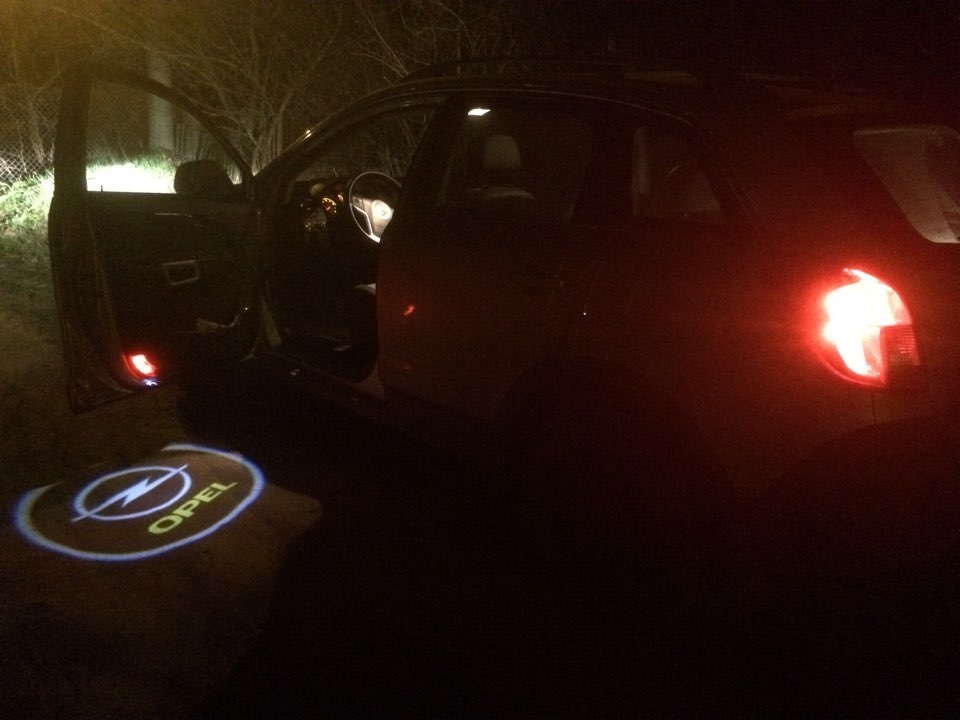

И сама проекция. Очень яркая и диаметром больше чем с Алиэкспреса. Плафон горит равномерным красным цветом по всей длине (заслуга светоотражающего скотча и равномерное распределение светодиодов). Оригинал снабжен только одним холодным светодиодом, и свет болучается не красным, а бледно розовым. А так, ИМХО, лучше не бывает)))
Контакты не должны соприкалаться со светоотражающим скотчем. Скотч на алюминевой основе и может произойти замыкание.
Провода под плафон в дверях не выведены, придется самостоятельно искать куда подключать. Тянуть ничего не нужно — подпитываемся от тех проводов которые уже есть. В автоэлектрике я не разбираюсь и обращался к специалисту — фото нет. Работает только с ключем в зажигании при открытии двери. Если хотите чтобы работало вместе со светом в салоне при открытии двери, то нужно тянуть провода из салона. В двери нет концевика. А тянуть из салона — полный гемморой, к тому же там практически нет места для новых проводов…
Цена вопроса примерно такая:
— 1100 за китайский плафон на Алиэкспресе;
— 1500 за светодиодную подсветку на сайте ЭлектроКот;
— 1000 рублей на расходники: светодиоды, текстолит фольгированный, химия для травления плат, разъемы, штекеры…
Но зато получилось качественно, а оно того стоит. Надеюсь этот пост кому-то поможет. Удачи на дорогах!
Подсветка в дверях Антара 2012
У меня сейчас залито масло Addinol 0537
Одно дело инсталлировать аудиосистему и совершенно другое прилаживать лампочку, которая должна быть по умолчанию.
На чём основана это уверенность? Нигде не проскакивала информация, что данная опция идёт штатно. Да и опционально тоже.
На чём основана это уверенность? Нигде не проскакивала информация, что данная опция идёт штатно. Да и опционально тоже.
В инструкции к автомобилю есть информация по замене лампочки в этом фонаре.
Посмотрел, действительно есть. И главное про эту функцию не сказано, что опция. Тады ОЙ. Это реальный попадос.
Я считаю основным аргументом что данная опция была на предыдущих модификациях данной модели, соответственно логично предполагать что на последующих она будет обязательно, хотя бы в высоких комплектациях. К тому же плафоны под лампы у всех присутствуют, т.е. конструктивно опция предполагается. Очень похоже что просто что-то где-то сбойнуло.
а еще выше кто-то писал, что не было лампочки. Вставили и все работает. Завтра поеду в салон (брать машину на подмену) уточню.
У меня сейчас залито масло Addinol 0537
Красная лампочка в двери
Подсветка в дверях Антара 2012
Вопрос ко всем. Горят ли на новой Антаре красные огни в передних дверях? На старой они горели, на новой нет. Может нет лампочки или не предусмотрено. Похоже, что в Калининграде считают мелочью охлаждение перчаточного ящика и огни в дверях.
Теперь здесь собираем статистику и описываем решение проблемы с подсветкой в дверях у Антара 2012 м.г.
Вот если будет доказательство, что на Автоторе подсветку дверей не подключили, то тогда Калининград при чём. А так мне кажется, что дело в комплектации.
А теперь у них могла и изменится политика в плане комплектаций.
Где бы еще это узнать достоверно. ОДы при продаже наверняк эту опцию в список комплектаций сегодня не вписывают, да и никогда не вписывали. Если у нескольких 2.4 ламп в дверях не будет, по идее можно сделать вывод об исключении этой опции из низших комплектаций Антара. Для выяснения вопроса остается собирать статистику.
asv7 Ваша статистика бесполезна, у вас лампы явно должны быть. Речь про автомобили с более низкими комплектациями.
У меня сейчас залито масло Addinol 0537
Какие выводы. Режим Авто на стеклах пропадает после снятия клемм с аккумулятора. Для активации достаточно открыть-закрыть окна, удерживая кнопку. Это на всех опелях так.
С брелока стеклами управлять на Антаре нельзя в принципе. Такова система. Не прошить, не подключить ничего не получится. Только от нештатной сигнализации можно организовать.
А лампочки в дверях могли просто физически не подключить, чтобы они аккумулятор не сажали. Т.к. эти лампочки не отключаются при выключении зажигания, а машина на заводе может подолгу с открытыми дверями стоять.
[quote name=’melbu’ timestamp=’1346053372′ post=’74819′]
Какие выводы. Режим Авто на стеклах пропадает после снятия клемм с аккумулятора. Для активации достаточно открыть-закрыть окна, удерживая кнопку. Это на всех опелях так.
[/quote]
Это-то да, но просто это мы с Вами «продвинутые» юзверы Opel, а вот какая-нибудь девочка купившая машинку так и будет без данной опции кататься.
Но проверю обязательно!
У меня сейчас залито масло Addinol 0537
Подсветка в дверях Антара 2012
Согласитесь что глупо спрашивать, что делать с дверями или подсветкой имея гарантийное авто. Я бы даже и не парился, а сношал бы мозг ОД.
У меня логотипы уже полгода лежат, ждал пока кто нибудь отпишется, как их ставить. Теперь вот думаю ставить или нет. Получается для каждой двери свой порог курочить?
Не читал всю ветку, так как мне, как владельцу дорестайла, эта проблема далека ) Но, мне кажется, обсуждение идет слишком долго.
У нас подсветка в дверях работает параллельно салонному свету, и загорается на обеих дверях одновременно, независимо от того, какая из них открыта. То есть если снять с любого плафона, включая багажник, приходящий туда с открыванием двери сигнал, дотащить до обеих дверей, попутно прибавив к нему недостающий плюс или минус, и поставить патроны и лампы проблема снимется? Или, пардон, я что-то не так понимаю и проблема более глобальна?
Convert294 там все элементарно:
Схема.
1. Земля на две двери берется с контактов 8 главного разъема двери (не стойки), туда земля приходит со сплайсового разъема JX301 под передним пассажирским сидением номер 6
2. Питание берется со сплайсового разъема J201 и приходит в главный разъем двери на контакт 11, там есть напряжение, но нет ответной части.
Вот и все.
Отлично, что у Вас есть такие схемы!)) Я вчера прозвонил все провода, входящие в пассажирскую дверь и не нашел там входящего плюса, который бы появлялся вместе с салонной подсветкой. Надо бы посмотреть на 11й контакт, наверно он пустой. Хотя я уже протянул в дверь свой «+» и буду делать включение фонарика не с общей подсветкой, а от открытия каждой из дверей.
можно поставить такие платы в дверь, будет ярко как минимум.
Отлично, что у Вас есть такие схемы!)) Я вчера прозвонил все провода, входящие в пассажирскую дверь и не нашел там входящего плюса, который бы появлялся вместе с салонной подсветкой. Надо бы посмотреть на 11й контакт, наверно он пустой. Хотя я уже протянул в дверь свой «+» и буду делать включение фонарика не с общей подсветкой, а от открытия каждой из дверей.
Провода отдельно тянули или к стекло подъемникам подключали?
Подсветка в дверях Антара 2012
Судите сами производитель сэкономил на подсветки в дверях на рестале. также и на охлаждении бордачка. корое надо еще получше детально рестал с доресталом сравнить что бы было понятно чего еще на новой антаре ЖМ зажлобствовал. Точно вспомнил цветной дисплей изчез из антары. воду из топливного фильтра дизеля теперь тоже хрен сольешь.
меня это не беспокоит так как у меня мкпп. если действительно так что на новых антарах автоматы китайские то это полный пипец. у меня знакомый попал купил китайца с автоматом и короче не стал у дилера ТО проходить и короче к 34 тыщам что то в той коробке сломалось приехал он значит к дилеру а те говорят что их китайские коробки не ремонтопригодные только замена.. короче попал парнишка а автомат хоть и китайский а тоже немерено стоит.
Я конечно очень надеюсь что жм в очередной раз не съэкономил и коробки на антарах всетаки нормальные и проблем с ними не будет т.к. хочу еще одну антару жене покупать только с автоматом и белого цвета.
У меня сейчас залито масло Addinol 0537
Господа, хорош флудить и оффтопить во всех топиках подряд, под это и так не мало тем. Буду пресекать.
По теме. ДжиЭмовцы мне пообещали в ближайшее время (без конкретики) дать письменные разъяснения. Посмотрим.
Три страницы исписали, что не горит подсветка в дверях )))))
Уже давно можно было намутить подсветку лампочками или светодиодами, благо последних сейчас пруд пруди.
Ничего сложного там нет, даже если руки не заточены. Чтобы подключить два провода и заизолировать
места подключения изолентой, не требуется специальных знаний и наличие опыта.
У меня сейчас залито масло Addinol 0537
Глаза боятся, а руки делают. Сложность в основном найти куда подключать и как. А обшивку снять плёвое дело.
Ничего сложного там нет, даже если руки не заточены. Чтобы подключить два провода и заизолировать
места подключения изолентой, не требуется специальных знаний и наличие опыта.
А такая мелочь, как разъем под этот фонарь у каждого уважающего себя антаровода в запчастях лежит что ли?
.
Да и вообще так можно до хрен знает чего договориться. Вмонтировать то можно все что угодно, другой вопрос есть ли смысл такого монтажа. Тем более если уверен что за это уже один раз заплатил.
