Установка Эстетической подсветки ног и ниши карманов дверей.

Всем привет!
Очередной проект у нас с Белкой будет светящимся!
А именно я установлю ей «Эстетическую подсветку» в ноги, нишу карманов передних дверей.
Как всегда начинаем со списка деталей:
7P6 919 390 AKT1 — led плафон в карман двери (3шт.)
8K0 973 754 — разъём плафона в карманы дверей (3шт.)
12527512135 — пин от BMW в переднюю стойку двери (1шт.)
12527545852 — пин от BMW в переднюю стойку двери ответный (1шт.)
N103 189 05 — пин в переднюю правую стойку двери (1шт.)
A0135457626 — пин в переднюю правую стойку двери ответный (1шт.)
N907 647 01 — пины в разъем ниши двери и подсветки ног (10шт.)
6JB 858 023A — крепление плафона подсветки ног водителя.
8J0 947 409A — плафон подсветки ног от AUDI (2шт.)
8W0 971 832 — разъём от плафона подсветки ног (2шт).

Для желающих установить подсветку для задних пассажиров, то вот номера крепления плафонов:
8E0 947 113A 6PS — крепление плафона подсветки ног для задних пассажиров (2шт.)
Ну и плюсом по паре плафонов, разъёмов и пинов.

Заранее дома была подготовлена проводка для подсветки ног.

Для её установки на место нам потребуется снять бардачок, накладки нижних передних стоек и накладку ниши под климатом.
Начинаем с правой стойки. Подключаем наш плюсовой сигнальный провод, обжатый пином N103 189 05 в разъём стойки двери в Контакт №21.

Далее ведём проводку до бардачка. Там есть штатное крепление под плафон. Вставляем разъём и устанавливаем плафон.

Переходим в нишу под климатом. Так как я раньше данный плафон подключал от клавиш (это есть у меня в отчёте), то теперь подключаем плафон к общей цепи вместе с плафонами подсветки ног.

Теперь мы дошли до самого интересного, а именно до подключения провода в блок ВСМ. Я уже проклял Рапид за его дебильное расположение данного блока, когда ставил ПТФ. Итак, сломав себе ребра, шею и руки, добираемся до среднего разъёма ВСМ и добавляем наш провод в пин №45.

Собираем обратно разъём блока ВСМ и переходим к левой стойке двери. До подключения в блок ВСМ делаем ответвление к левой двери. И т.к. у меня Rapid FL то пин в разъём нужен от BMW.

Теперь переходим к дверям. Нам надо прокинуть один провод для подсветки карманов двери.
Снимаем обшивку, высверливаем динамики и прокидываем провод, соответственно в Контакт №21.

Далее нам надо подключить массу, её я взял от мотора стеклоподъемника. А второй провод пойдет на подсветку ручек двери(но это в другой части).

Соответственно масса у подсветки карманов двери и подсветки ручек одна.
Обматываем всё мохнатой изолентой, одеваем разъёмы.

Так как штатного места в моих дверных картах нет под подсветку карманов, то поискав информацию в интернете, выяснил расположение данного плафона. Делаем шаблон из картона. Прикладываем и обводим.

Вырезаем канцелярским ножом. Режется как по маслу. Получаем установленный плафон на своём месте.

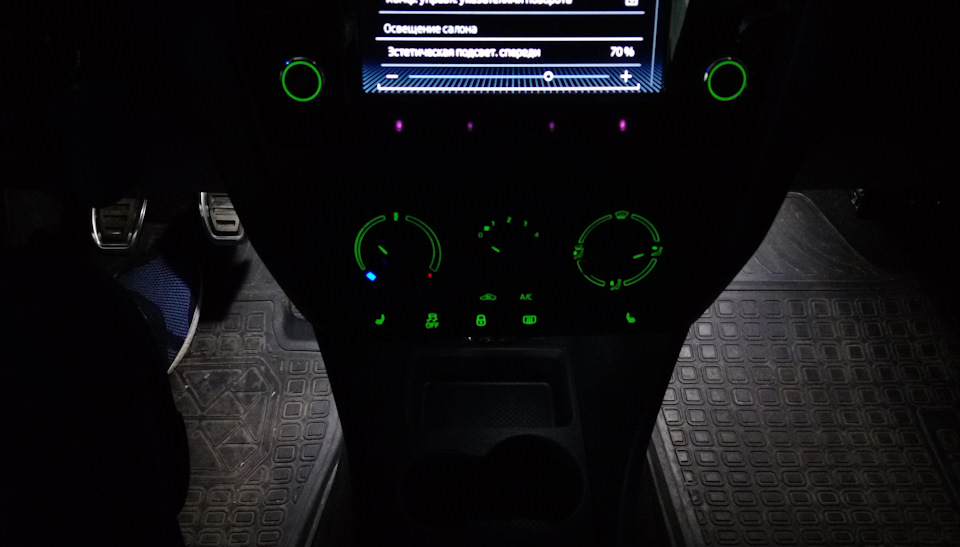

Любуемся готовым результатом. Через магнитолу регулируем нужную нам яркость.

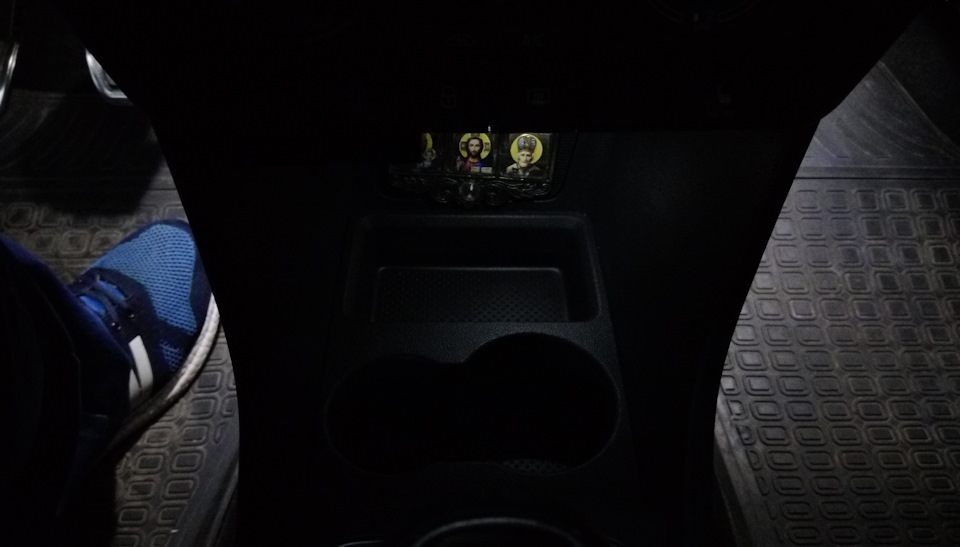

При открытии дверей яркость 100%.

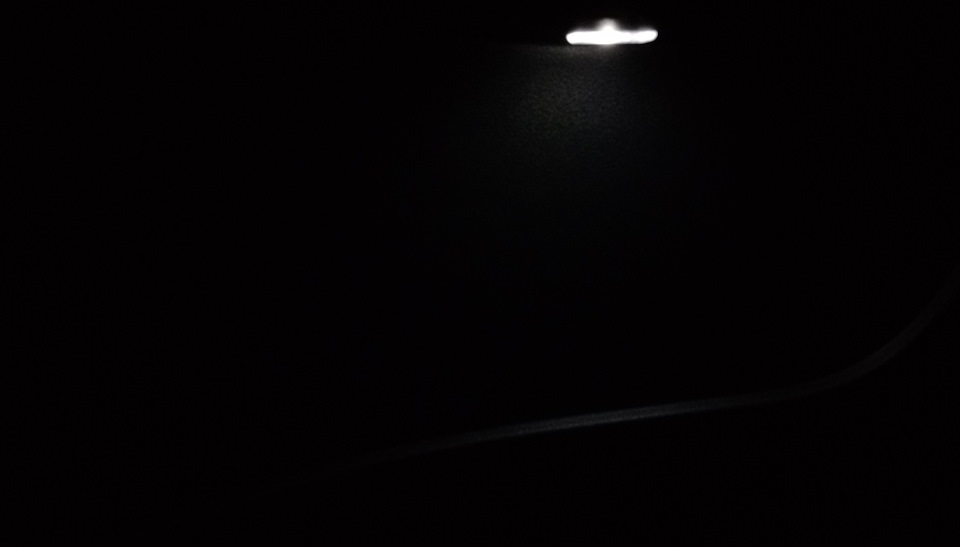

Ну и фото подсветки кармана. Не удачное правда. ))

И в конце конечно же схема подключения подсветки ног.
