Справедливость восторжествовала. Почему у Карока есть, а у нас нет?

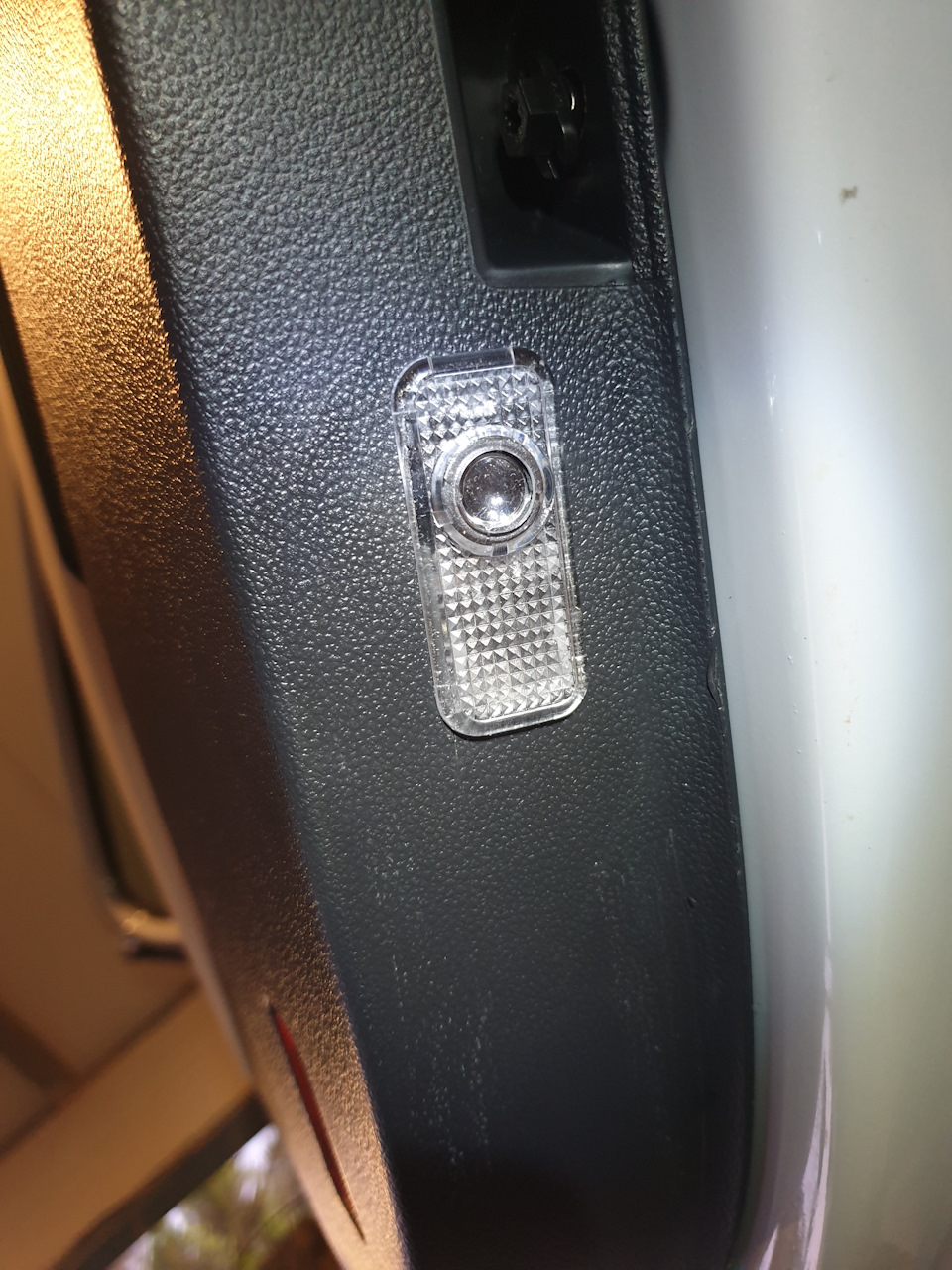

Увидел у знакомого в Кароке подсветку двери, точнее под дверью лого Skoda. Почему на нас сэкономили? Заказал на Али комплект светодиодных логотипов

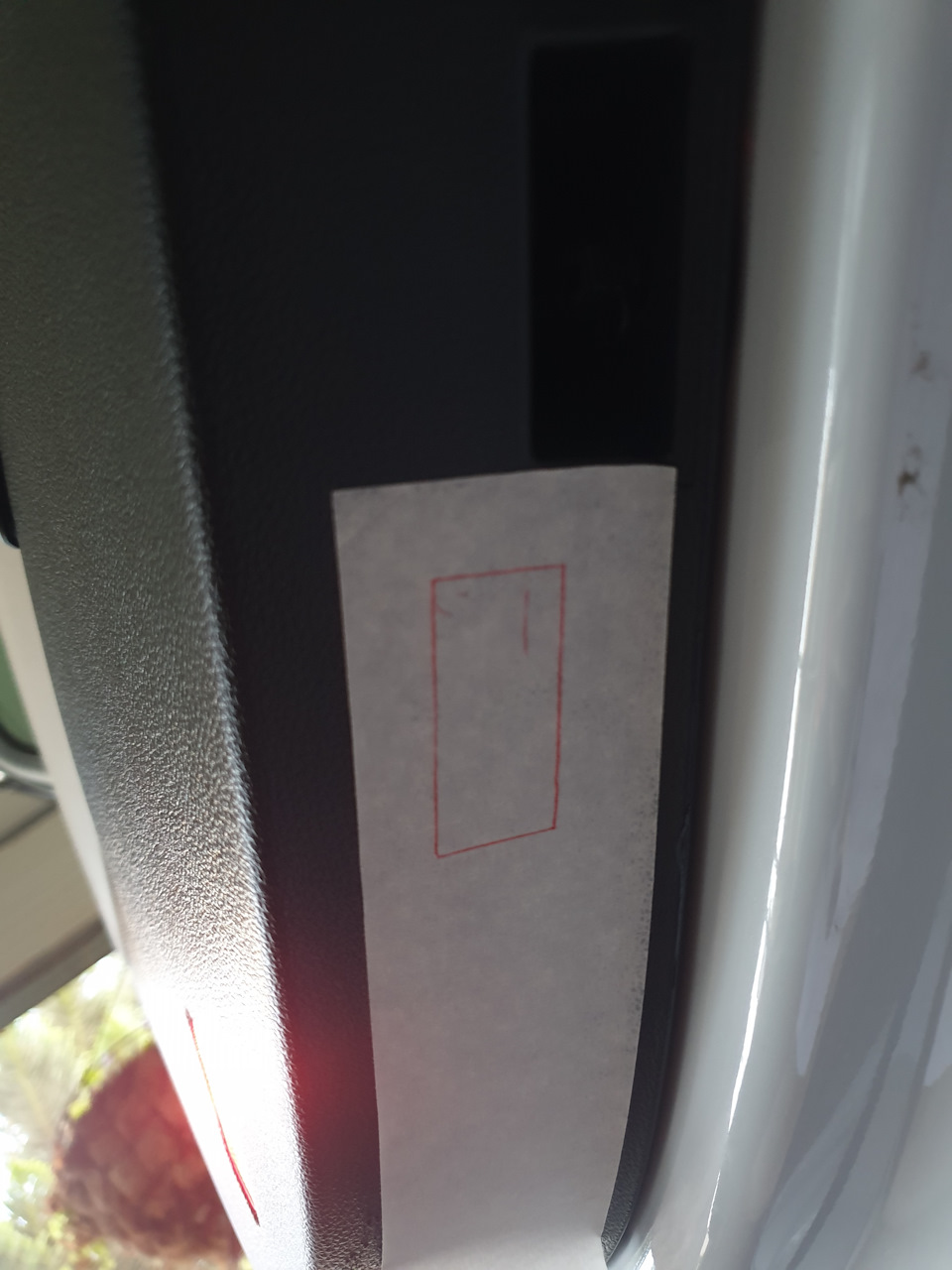

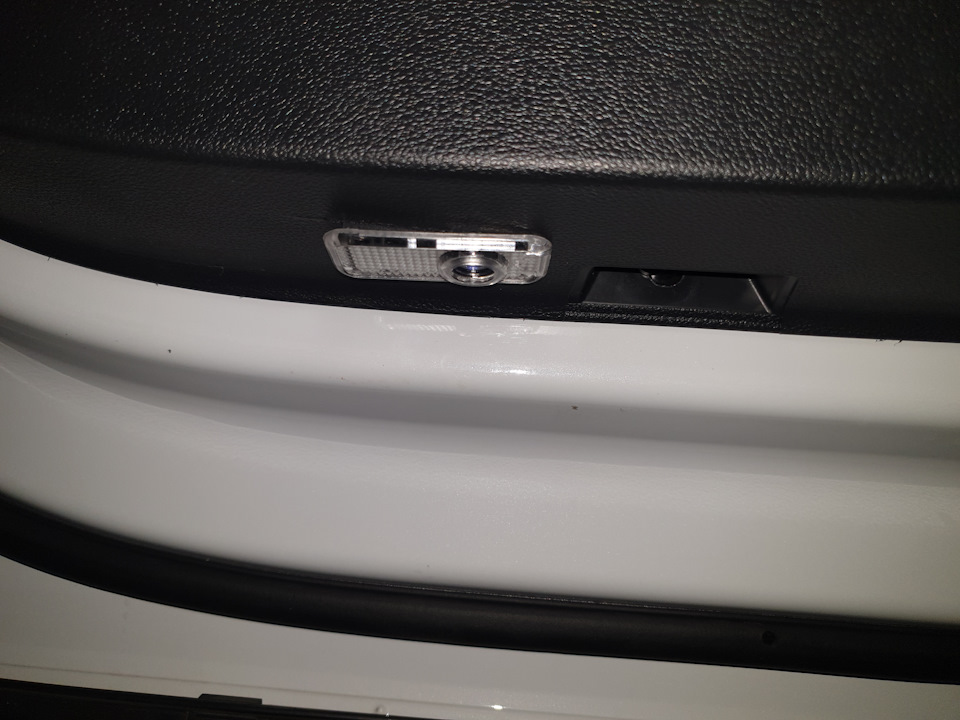

Сделал шаблон из плотного картона, перенес на на наклеенный на дверь малярный скотч, аккуратно вырезал ножом. Карты дверей не снимал.

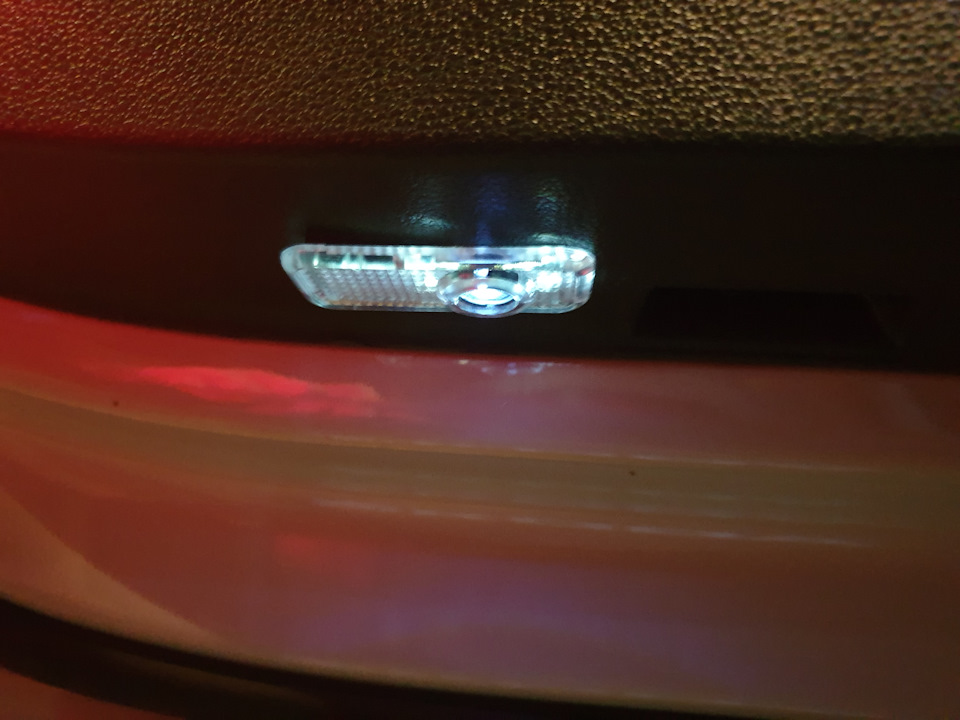

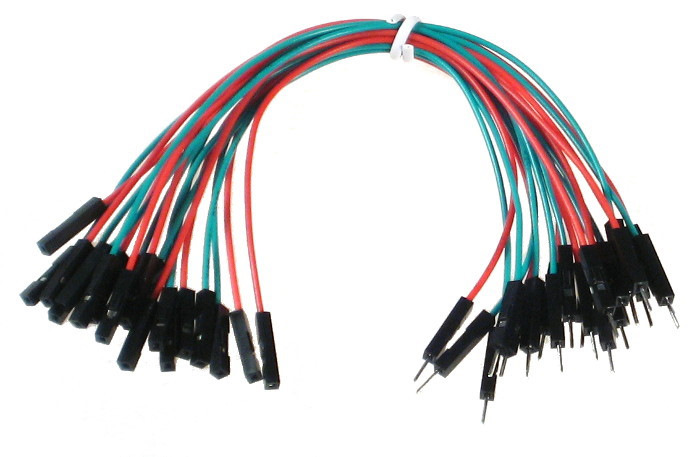

Подключил к красному фонарю двери. Использовал провода от Ардуино.
«Мама» точно подходит под пины фонариков, «папа» входит в разьем красного фонарика, плюс зафиксировал провод «мохнаткой»
Skoda Kodiaq 2019, двигатель дизельный 2.0 л., 150 л. с., передний привод, роботизированная коробка передач — своими руками
Машины в продаже
Skoda Kodiaq, 2020
Skoda Kodiaq, 2021
Skoda Kodiaq, 2021
Skoda Kodiaq, 2020
Комментарии 43
Привет. Спасибо за пост. В задние двери тоже сделал?
Нет, только в передние.
чет себе захотелось так)
У меня фонарики красные не светят, скорей всего просто катафоты… Есть ли внутри пины куда включиться? Еше планирую подсветку делать атмосыерную китайскую
зы: кстати, у меня карта снизу с черной заглушка типа под такой фонарик…
Надо тянуть проводку, хотя в Кароках эта подсветка ставится в зависимости от комплектации. Сними карту, посмотри, может и есть.
Откуда нужно тянуть проводку?
У меня фонарики красные не светят, скорей всего просто катафоты… Есть ли внутри пины куда включиться? Еше планирую подсветку делать атмосыерную китайскую
зы: кстати, у меня карта снизу с черной заглушка типа под такой фонарик…
Сделали Атмосферную подсветку?, китайскую
нет еще, я нашел вариант который работает с магнитолы, как у заводского варианта, но там нужно и магнитолу покупать и саму подсветку
Лампы по порогу пластиковому не трут?
Нет, не трут. Еще до установки проверял, тоже боялся, что будут цеплять
Вот и я боюсь. У оригинала линза утоплена а не выпирает
Не бойся, все нормально, ничего не цепляет. У оригинала и лого светит «аккуратнее «, нсли так можно сказать. Но цена кусается.
Поставил и я себе. чёт у меня не так ярко светят… На вид такие же
На самом деле ни Кодиак ни Карок ни когда не смогут попасть в такую ситуацию в которой пригодилась бы подсветка пространства возле автомобиля при выходе. Для того что бы не выйти в лужу нужно быть просто чуточку внимательнее при парковке, а так колхозить подсветку ради подсветки… Ну х.р знает…
Так не подсветки ради. И почему колхозить?
На самом деле ни Кодиак ни Карок ни когда не смогут попасть в такую ситуацию в которой пригодилась бы подсветка пространства возле автомобиля при выходе. Для того что бы не выйти в лужу нужно быть просто чуточку внимательнее при парковке, а так колхозить подсветку ради подсветки… Ну х.р знает…
Подсветка у Кодиака штатная от зеркал. Человек просто эстетики ради сделал. Ну нравится ему самому это главное думаю.
Фонари в передние двери + кодирование

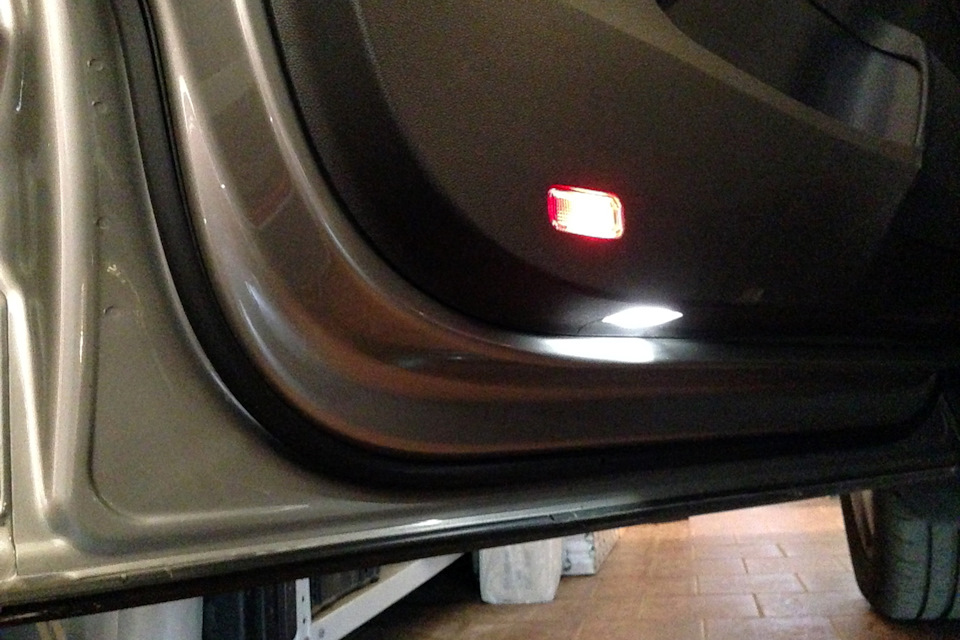

✔ Установил в передние двери вместо красных катафотов предупредительные фонари, а снизу подсветку луж в штатные места, закрытые заглушками.
Вся процедура и порядок действий подробно описаны здесь, поэтому не буду повторяться и изложу только личные моменты

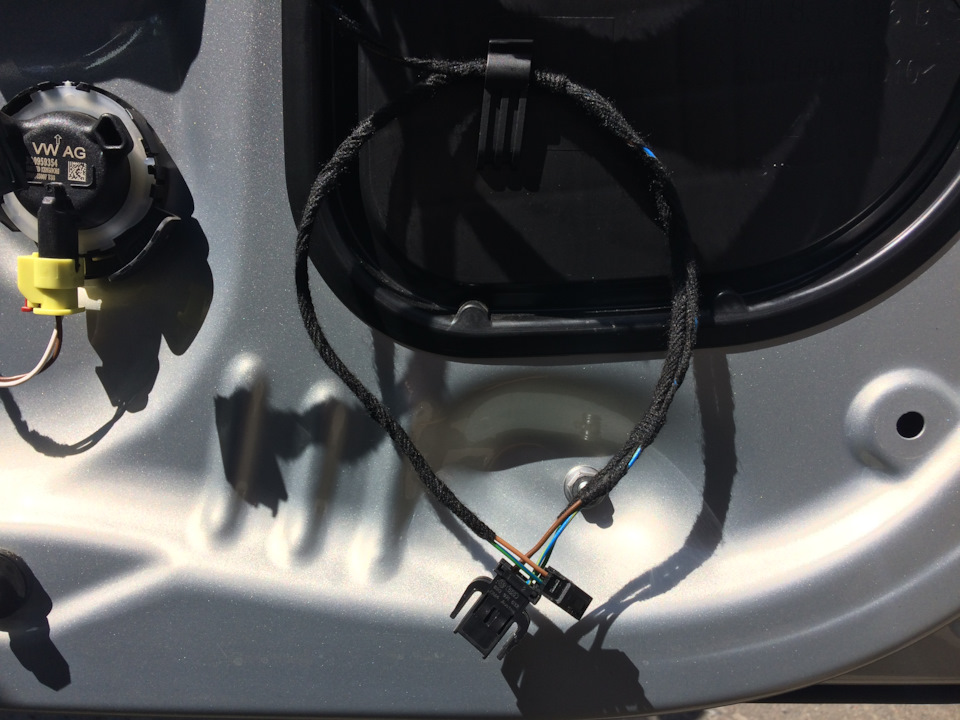

1. Комплект фонарей с готовой проводкой, естественно, покупал на китайском базаре (2 белых + 2 красных, только на передние двери) — ссылка на него
2. Снятие обшивок (карт) дверей — травмоопасная (для машины) операция!

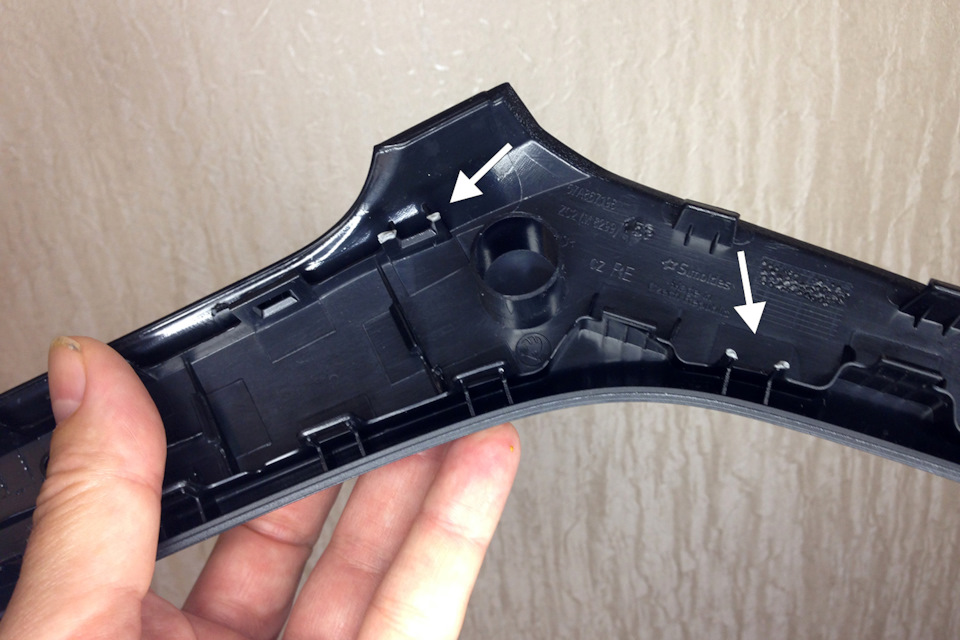

Скорее всего вы сломаете несколько скоб креплений на облицовке ручек, такая у них конструкция, увы… Будьте готовы к этому. В моем случае лучший и единственный результат — 1 сломанная скоба на накладке. На остальных накладках сломал по 3.
! Поэтому лезть в двери только для установки таких фонариков не советую. Оно того не стоит. На мой взгляд, если и вскрывать, то делать шумку, менять акустику и … устанавливать наши фонари.
Возможно вам понадобятся клипсы крепления обшивки к двери — 5J0 867 276. Советую парочку прикупить. В моем случае как раз 2 шт пришлось буквально выдирать из дверей. Обратно их ставить было просто не разумно.

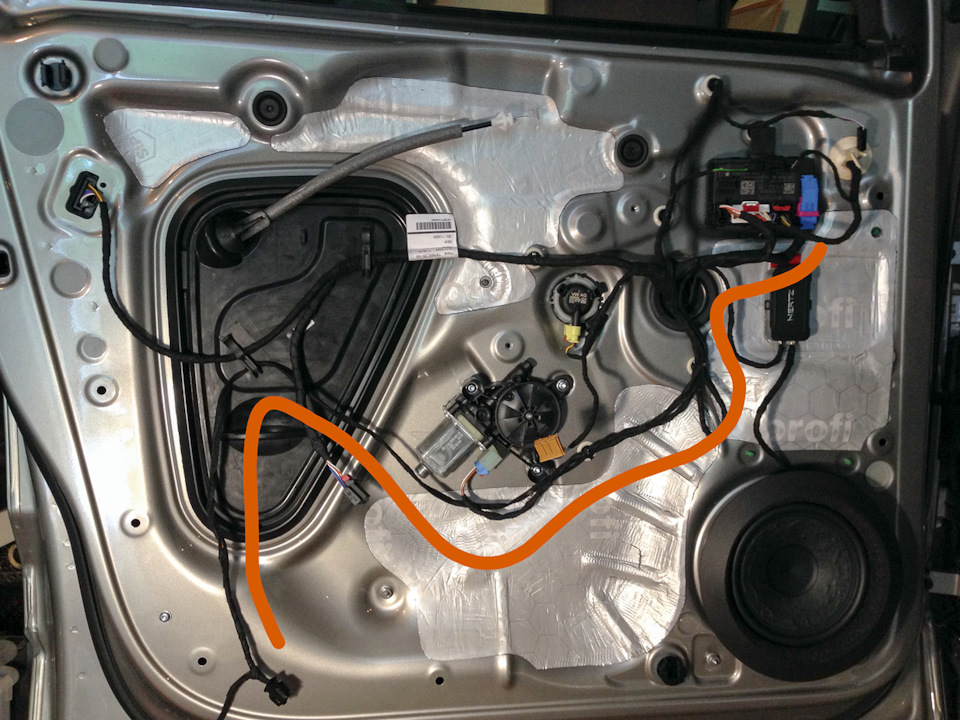

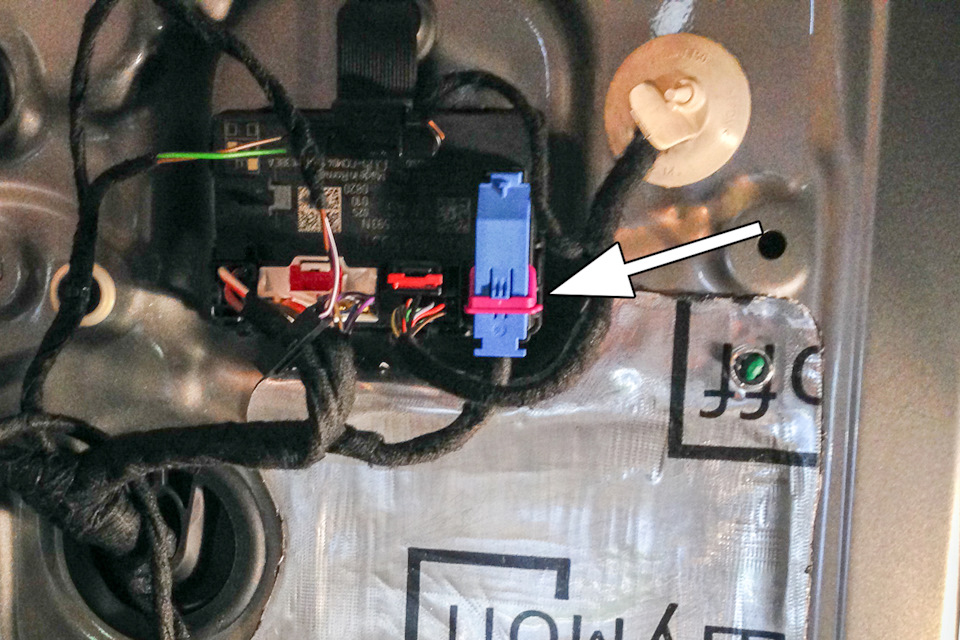

3. Подсоединение новой проводки к голубому разъему.
С 16 пином все ясно — просто вставляем в колодку уже обжатый китайцами конец.
Место пайки массы на 5 пине технологичнее закрывать клеевой термоусадкой.
Для этого сначала «выпиновываем» из колодки 5 пин. Аккуратно вскрываем 4-5 см заводской изоленты арендованными у жены маникюрными ножницами. Отступаем 1,5-2 см от от пина и осторожно (дабы не перерезать жилу) снимаем изоляцию на проводе на расстоянии 5-7 мм.
Подпаиваем второй конец китайской проводки (конец провода смотрит на пин) к оголенному участку. Далее через наш свободный пин заводим отрезок термоусадки и осаживаем ее, закрывая место пайки — место пайки герметично закрыто.
Осталось все оформить мохнатой изолентой (я использую Titan IZT1925FLEECE). Теперь проводка имеет заводское качество и вид 🙂

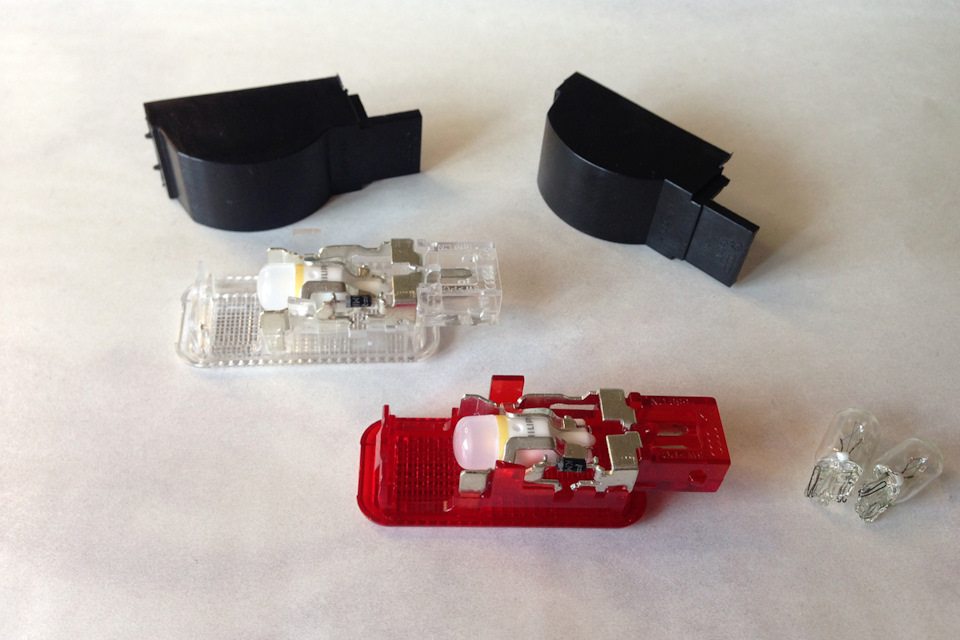

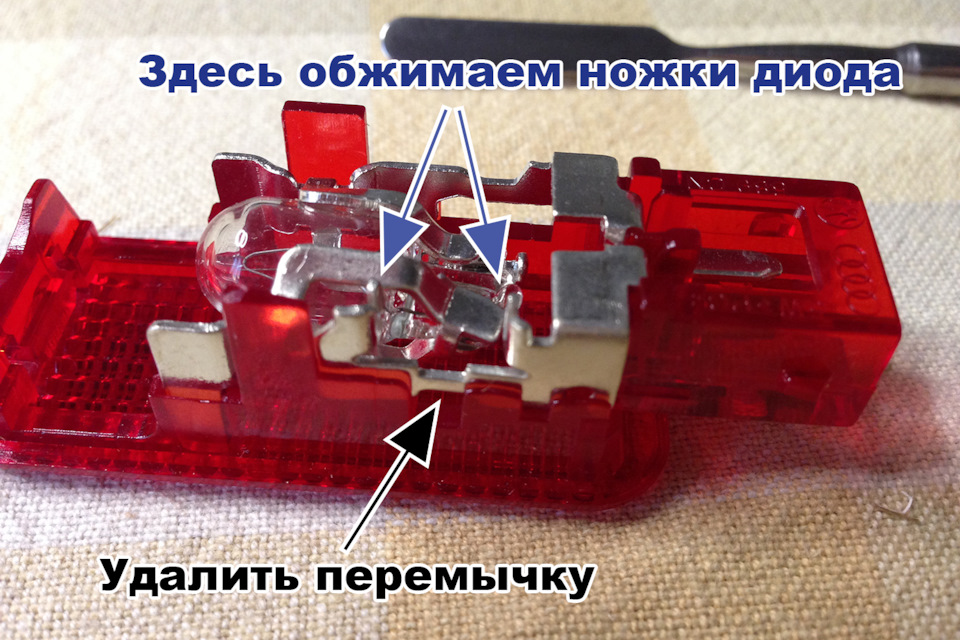

4. Доработка китайских фонарей.

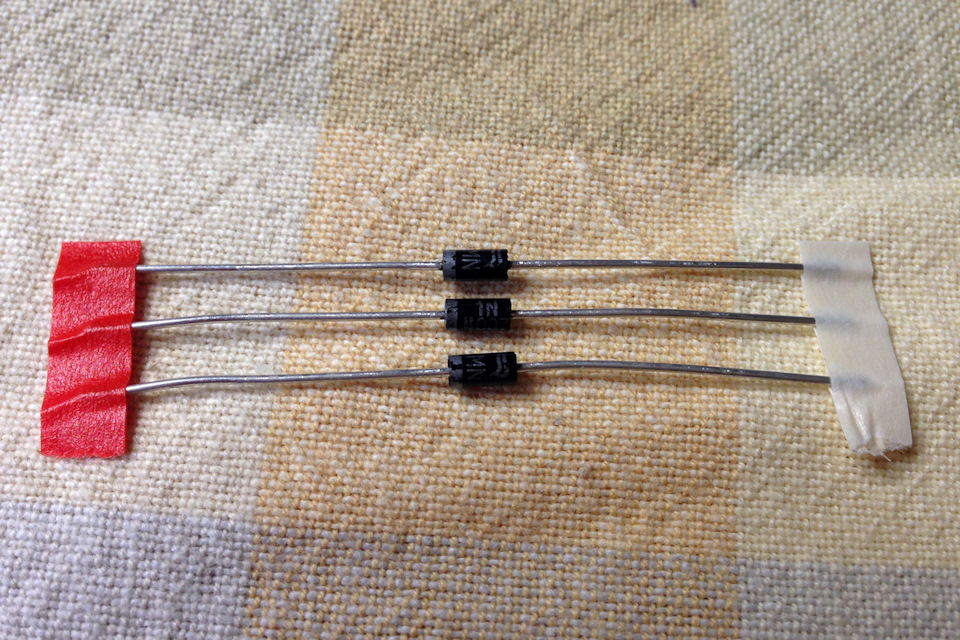

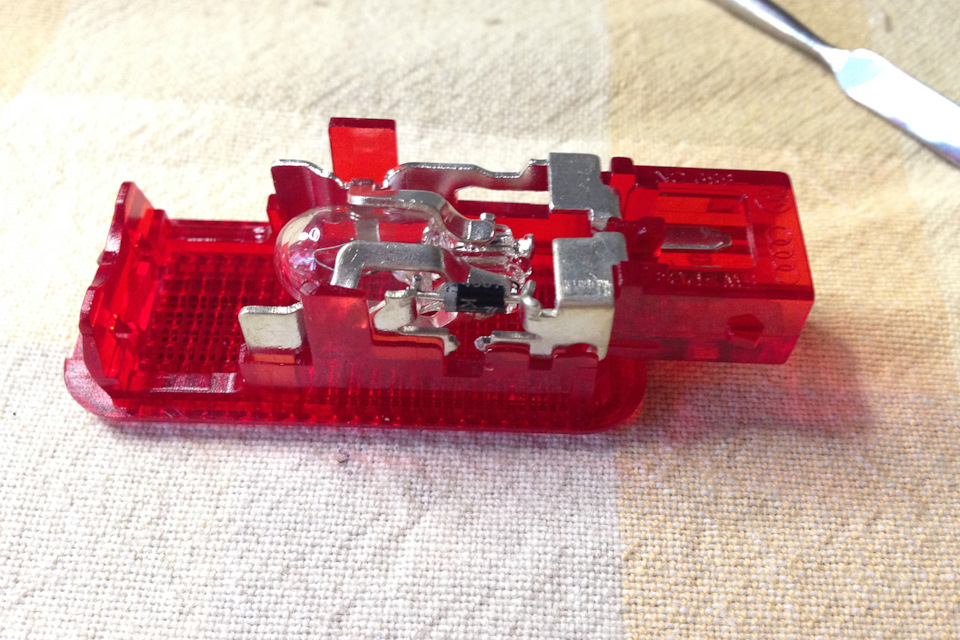

В штатных фонариках стоят диоды, в китайских их нет, что потенциально ведет к появлению ошибок по электрике.
Подключаем, активируем в 42 и 52 блоках (у меня Вася-Диагност), убеждаемся, что все работает-светится. Можно собирать.
Если у вас Car Scanner — то подсказки по активации здесь
24. RGB подсветка карманов

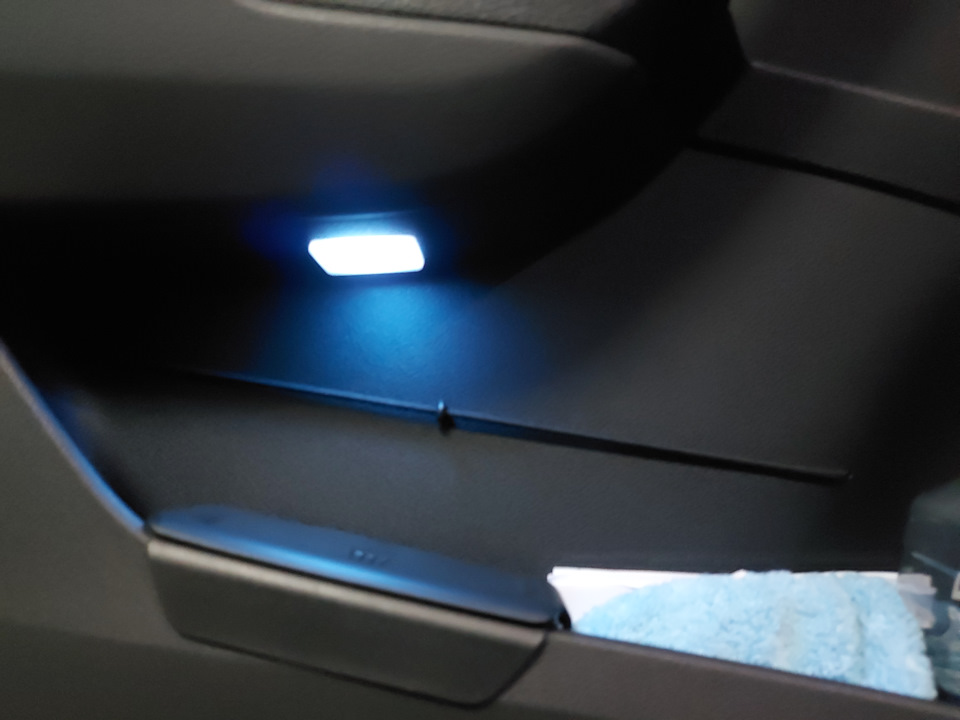

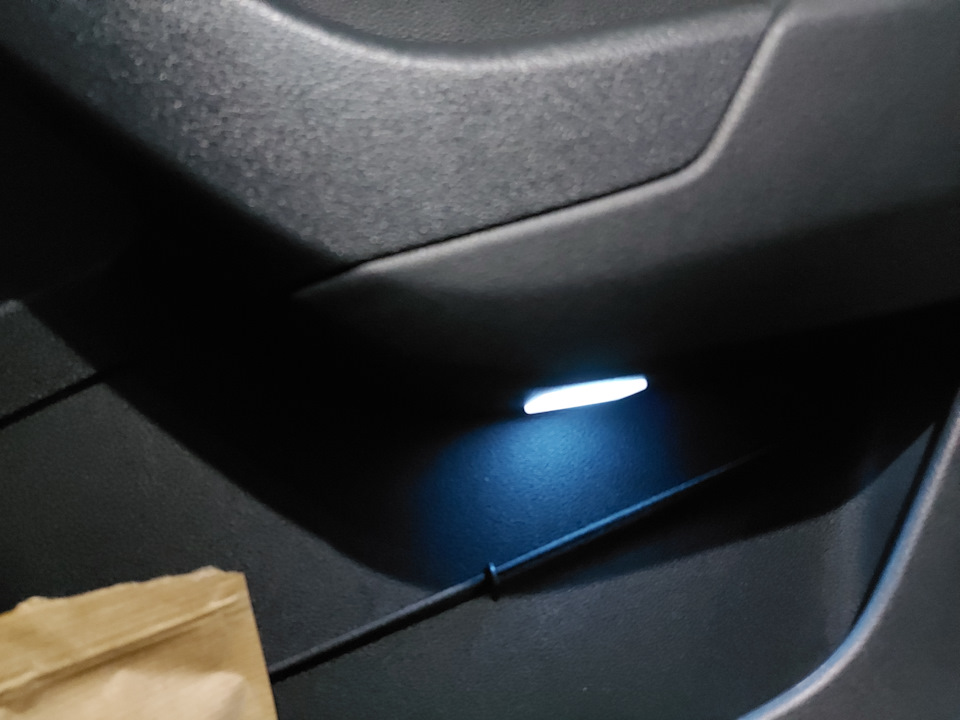

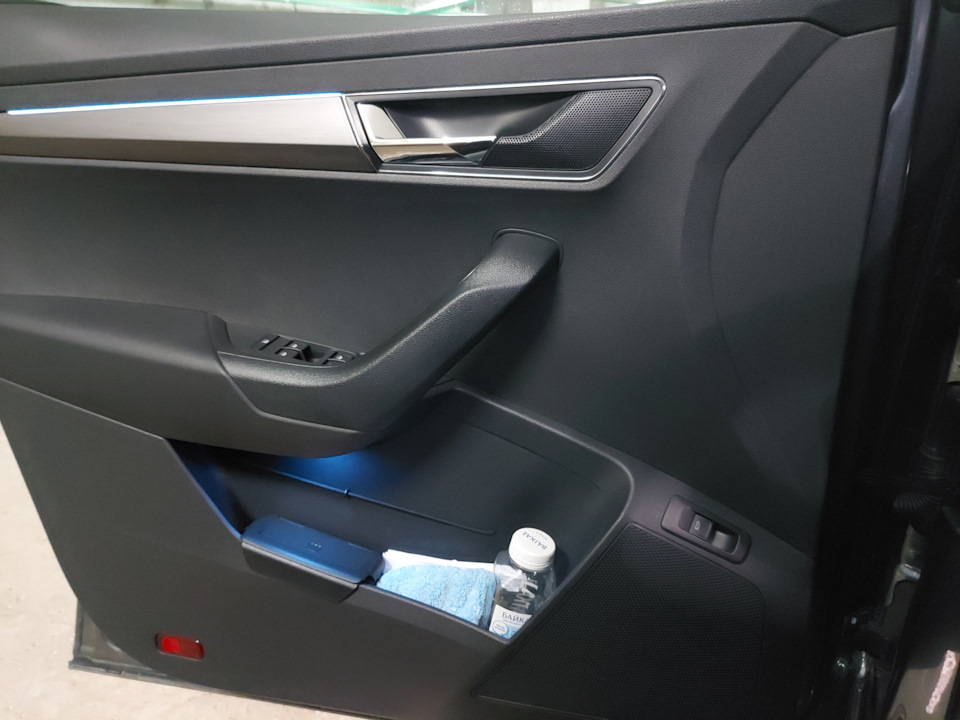

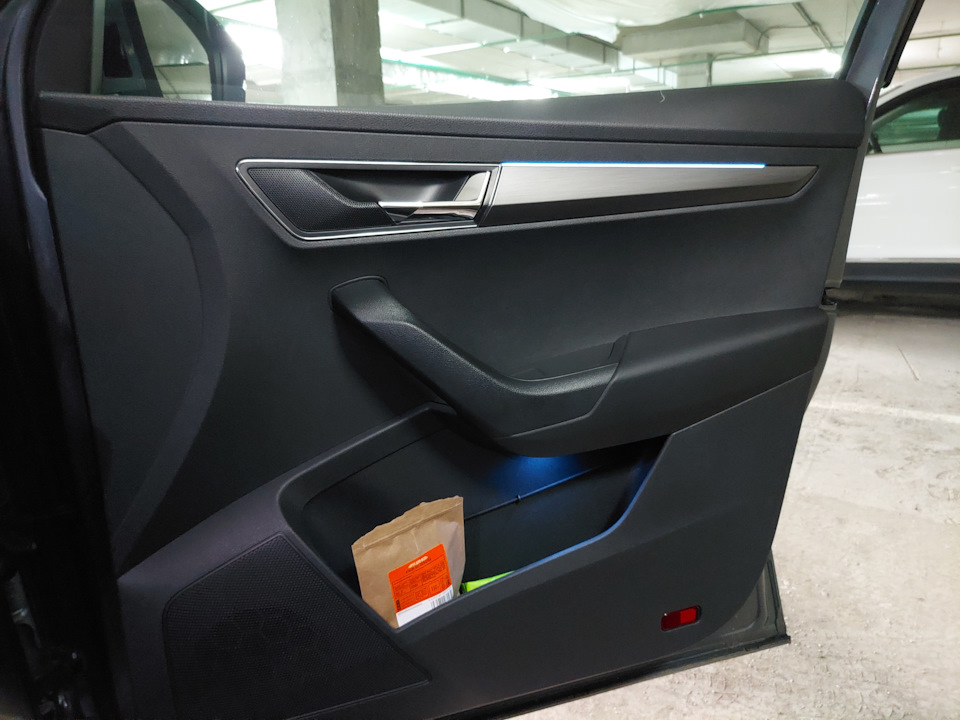

Вчера когда устанавливал динамики, заодно на снятой обшивке проделал отверстия для светодиодов подсветки карманов дверей от Ауди. Обычно с подсветки пола начинают, а я наоборот)). Установил только в передние двери, т.к. сзади нет полос, подумал будет не очень красиво, а кто захочет сделать, надо проводку тянуть через дверной разъем в дверь. В начале хотел дремелем прорезать, потом понял сколько будет статической пыли, убирать все это, наклеил малярный скотч нарисовал контур плафона и также симметрично на пассажирскую и прорезал обычным канцелярским ножом, просто, быстро и без пыли. Прорезал там где скругление заканчивается и начинается прямой пластик и чуть подальше, чтобы на водительской двери разъем стеклоподъемников не упирался в разъем светодиода.
Всю проводку собрал прям на обшивке и подсоединил к светодиодной полоске. В разъеме 1 пин — плюс (красный), 2 пин — lin шина (фиолетовый), 4 пин — масса (коричневый). У светодиодной полоски на обшивке цвета не помню, но там такой же порядок, 1 — плюс, 2 — lin, 3 — масса. К двери подсоединятся одна фишка по штатке.
Кодировка:
Блок 09 → Адаптация
> ambient_lighting_lin_slaves_groups
>> pa_verbauinfo_gruppe_7 → не установл. меняем на Многоцветный — Водительская дверь
>> pa_lichtfunktion_gruppe_7 → Дверь
>> pa_korrekturfaktor_gruppe_7 → 1
>> pa_verbauinfo_gruppe_8 → не установл. меняем на Многоцветный — Пассажирская дверь
>> pa_lichtfunktion_gruppe_8 → Дверь
>> pa_korrekturfaktor_gruppe_8 → 1
>> pa_verbauinfo_gruppe_9 → не установл. — тоже самое, если поставить в задние двери.
>> pa_lichtfunktion_gruppe_9 → Дверь
>> pa_korrekturfaktor_gruppe_9 → 1
>> pa_verbauinfo_gruppe_10 → не установл. — тоже самое, если поставить в задние двери.
>> pa_lichtfunktion_gruppe_10 → Дверь
>> pa_korrekturfaktor_gruppe_10 → 1
Ночью красиво смотриться, короче того стоило, подсветку под ноги сделаю, сфотаю общий фон)).
Форум Шкода Кодиак
Нижняя подсветка дверей.
Нижняя подсветка дверей.
Сообщение АлександрДубна » 26 мар 2020, 09:47
Нижняя подсветка дверей.
Сообщение nafa » 26 мар 2020, 09:50
Нижняя подсветка дверей.
Сообщение Константин74 » 26 мар 2020, 09:54
Нижняя подсветка дверей.
Сообщение АлександрДубна » 26 мар 2020, 16:49
Нижняя подсветка дверей.
Сообщение Uniqum » 26 мар 2020, 16:54
Нижняя подсветка дверей.
Сообщение АлександрДубна » 26 мар 2020, 17:40
Нижняя подсветка дверей.
Сообщение Артем2112 » 27 мар 2020, 14:16
Нижняя подсветка дверей.
Сообщение АлександрДубна » 28 мар 2020, 15:17
Нижняя подсветка дверей.
Сообщение Александр Невский » 10 июн 2020, 22:13
Нижняя подсветка дверей.
Сообщение Andrey91 » 25 сен 2020, 15:44
Нижняя подсветка дверей.
Сообщение shav68 » 25 сен 2020, 16:49
Нижняя подсветка дверей.
Сообщение Andrey91 » 25 сен 2020, 17:25
Нижняя подсветка дверей.
Сообщение Uniqum » 25 сен 2020, 17:28
Нижняя подсветка дверей.
Сообщение shav68 » 25 сен 2020, 17:28
Нижняя подсветка дверей.
Сообщение Александр Невский » 29 сен 2020, 15:43
Нижняя подсветка дверей.
Сообщение jeepers » 22 дек 2020, 07:58
Нижняя подсветка дверей.
Сообщение shav68 » 22 дек 2020, 08:50
Нижняя подсветка дверей.
Сообщение VOLAND » 01 апр 2021, 22:27
Нижняя подсветка дверей.
Сообщение shav68 » 02 апр 2021, 11:42
Нижняя подсветка дверей.
Сообщение uoнa » 12 апр 2021, 17:33
Установка плафонов с проекцией логотипа Skoda.
Приветствую Вас, дорогие друзья!
Честно сказать, не хотел больше делать записи в БЖ, но решил всё же накропать коротенький пост.

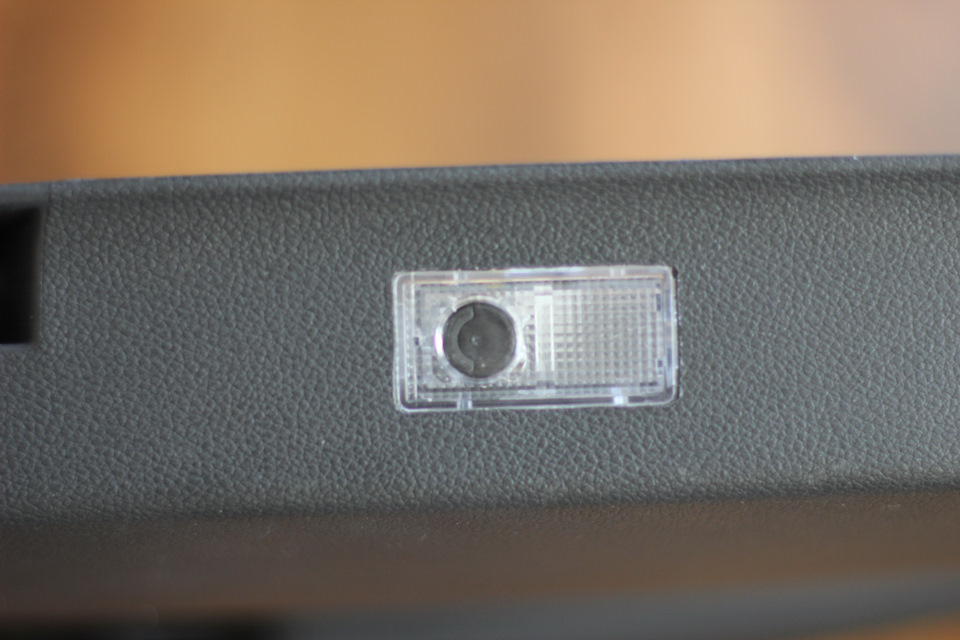

Сегодня хочу поведать Вам про установку плафонов подсветки проецирующие логотип Skoda. Данные плафоны устанавливаются на Octavia A8 или Karoq и сразу хочу предупредить, болт-он не установятся, нужно будет колхозить.
Приобрёл я их у Радия по наводке своего друга Дмитрия по очень демократичной цене.
Итак, нам понадобиться:

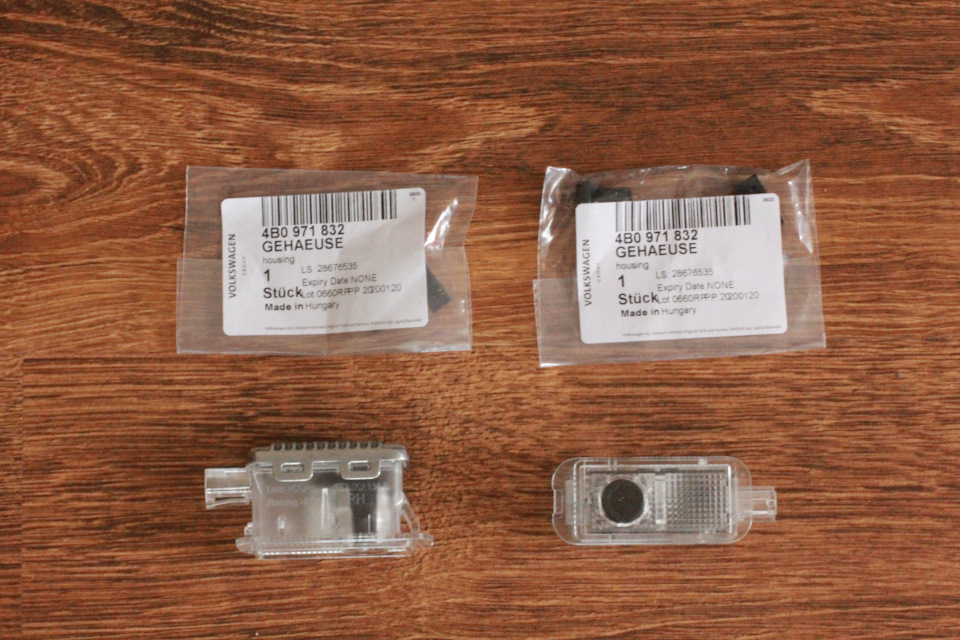

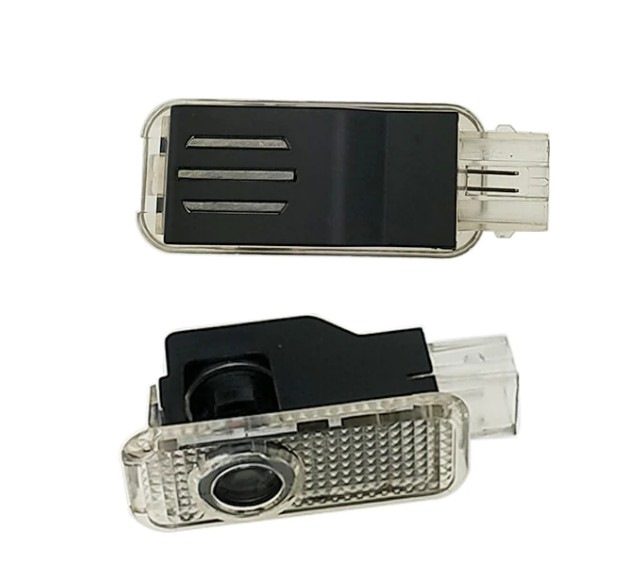

-Плафоны: 5E3052133B — левый, 5E3052134B — правый
-Разъёмы для плафонов (2шт.) — 4B0 971 832
-Пины для разъёмов (4шт.) — N90764701 (скорее всего номера пинов верные, проверю чуть позже)
-Провод сечением 0,35кв.мм — зелено-синий и 0,5кв.мм — коричневый

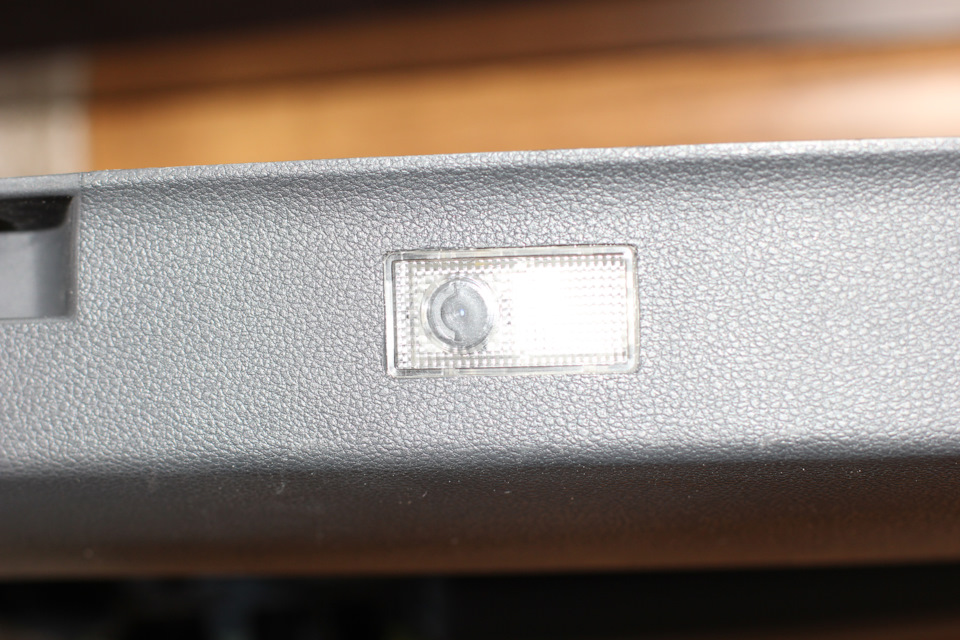

Для того чтобы установить плафоны, нужно снять дверные карты (как их снять я описывал здесь). Плафоны устанавливаются в нижнюю часть дверных карт на расстоянии ориентировочно 2см от выштамповки под поворотный болт, который крепит саму карту к двери (По-крайней мере, на А8 судя по просмотренным мной обзорам именно так).

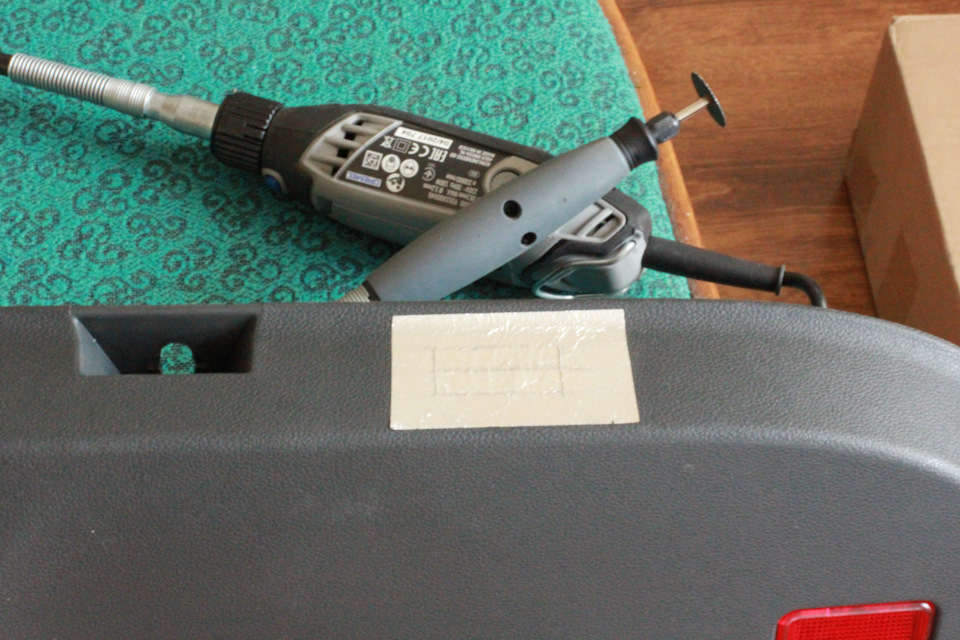

Я же установил немного подальше — отмерил 4см по направлению к внешнему краю двери и пропилил дремелем отверстие под плафон (2,1см х 4,4см). Кто захочет повторить, можно обойтись без дремеля, карта хорошо режется простым канцелярским ножом.
Т.к. штатного места под плафон нет, крепить его придётся «варварским» способом. Перепробовав несколько способов, я остановился на термоклее. Кому то может быть придёт в голову более креативный способ крепления, но я пока остановился именно на таком креплении.
Подключение простое: у меня установлены в дверных картах красные предупредительные фонари, подключаемся к ним (я перепиновал разъём фонарей, запиновав 2провода в один пин). 1пин фонаря (масса) на 1пин плафона с логотипом, соответственно 2пин фонаря («+») на 2пин плафона. Собираем всё, не забывая подключить все разъёмы.
Всё, радуемся проделанной работе.

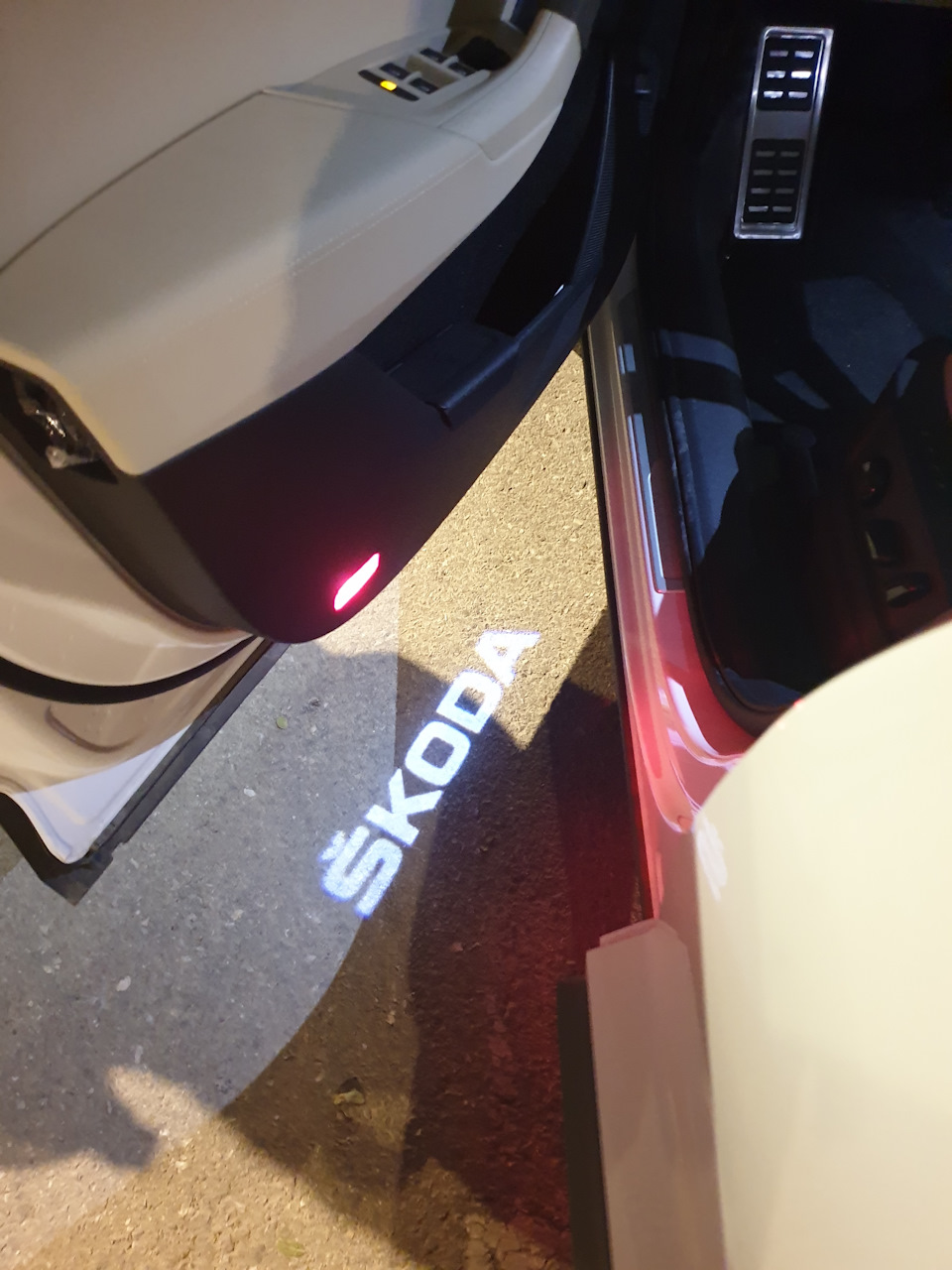

По поводу того, как плафоны проецируют логотип:
днём, в солнечную погоду, его не видно от слова вообще, ну а вечером или ночью – эффект бомбический, логотип чёткий, без размытостей.
