Подсветка предних дверей
2008 год выпуска, полный фарш(казалось мне) для этого года, ан нет… Одна особенность не обошла и мою типа полную комплектацию. И да, это отсутствие штатных плафонов подсветки в дверях. Если бы не наш любимый сайт, то может и не догадывался бы об их отсутствии годами, а так как информация получена, уже как то получается «недолюкс«. Хочется, в душе хочется еще кусочек «люкса». Пусть ценник и не гуманный, но все же… все же я их приобрел 🙂
Посмотрел вот этот видосик:
Как оказалось не зря, одну все-таки «уработал», пришлось отправить в отставку.
Разборка выявила присутствие штатных твиттеров в дверных уголках (фото забыл сделать), но левый был почему-то не подключен (такое то присуще только автовазу, япы, вы чего…). Подключил, послушал, работает 🙂

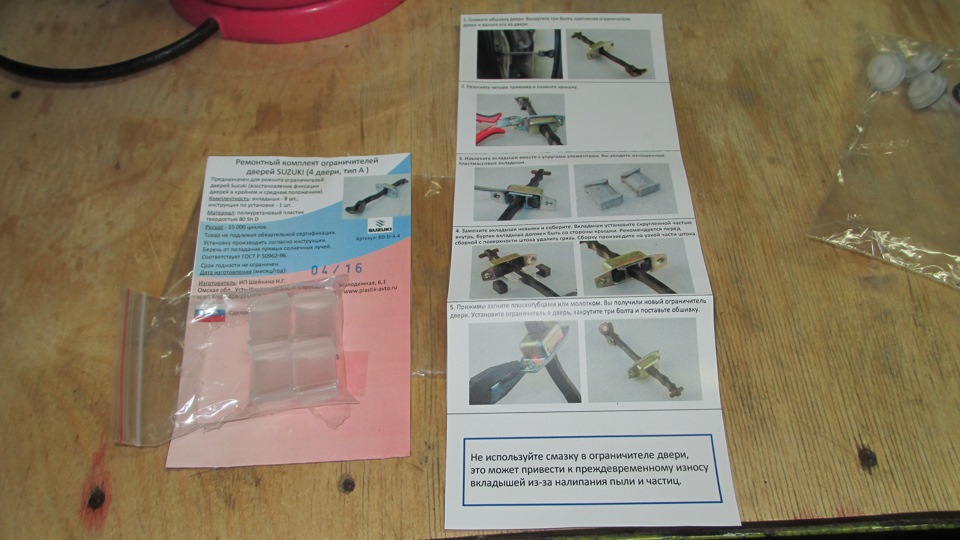

Также заранее был заказан и получен вот такой ремкомплект
Хоть и передние двери еще фиксировались в открытом положении нормально, решил так сказать «авансом» их заменить. Пока работают туговато, но уверенно, не получишь люлей от двери в ветренную погоду…
Ну и самое главное, результат. Результат придает уюта 🙂 Теперь полный люкс!
LED проекторы с лого в двери
Здравствуйте дорогие подписчики и наши Гости!
Сегодня речь пойдет об установки LED проекторов в передние двери.
Итак, ранее были куплены данные проекторы:
В упаковке есть фреза для установки:
Снятие обшивки передней двери описано много раз, (я снимал впервые, — от себя скажу, сложно снять окантовку (рамку) с ручки открывания дверей, не повредив ее). Кстати, вот фото карты передней двери авто 2011 г.в. — на ней есть подобие шумки)).
Для решения вопроса с проводкой, я не стал заказывать штатные проводочки и платить бешенные (1396,61р.) деньги за них, а в ближайшем автомагазине купил авто разъемы (к слову, цена за комплект (папа-мама) 20р!)
В передних дверях, уже есть разъем (фишка-мама) для штатных плафонов:
Врезаемся к этой фишке нашим новым разъемом (я не стал отрезать штатную фишку, т.к. может в будущем все-таки поставлю штатные плафоны):
Далее, (здесь я ошибся с расположением отверстия, относительно глубины дверной карты) фрезой из комплекта делаем само отверстие и вставляем наш LED проектор:
Собственно здесь и видна ошибка: — надо было как можно ближе (глубже) просверлить отверстие к заглушке, но, т.к. я устанавливал впервые, то не задумался о данных возможных «косяках», т.к. заметен косяк стал только после установки дверной карты на место, причем вечером))), т.к. днем ни фига не видно…
Тем кто будет устанавливать — не повторяйте мою ошибку: сверлите не изнутри, как я, а снаружи обшивки (так правда сложнее рассчитать расположение), или изнутри, но дрелью там не подлезешь, нужен гибкий вал, которого под рукой у меня не оказалось).
Ну собственно результат:
Фото сделано вечером, смеркалось… собственно в темноте видно как надо.
Воодушевленный установленными проекторами в передние двери, уже имея опыт снятия обшивок с передних дверей, я за 30 сек. сдернул карту с задней двери и увидел всего лишь одну фишку на стеклоподъемник:
Ну собственно этого и следовало ожидать, — отсутствует доп. фишка для подсветки двери, т.к. штатно в задних дверях подсветка не предусмотрена…
Ну и заодно, добавил крутящего момента, установил вот такие вот колпачки :))
Во-вторых, как все китайское — качество полное г…о, провода лучше выкинуть сразу, они не медные, и ломаются только в путь… К слову, на одном проекторе у меня один провод отпаялся внутри стакана проектора (между диодом и платой) — буду перепаивать этот сломанный и менять провода на медные.
В общем, если бы не косяк с установкой — написал бы что доволен… а так, мне понравилось))). Вот думаю — как (чем) лучше теперь заделать эти отверстия, чтобы переставить как надо? Или «забить»? Как считаете?
твитеры и подсветка в передние двери
Когда я заказывал стойки вкруг во Владике, сразу заказал стоковые «ништяки» в передние двери, а именно «высокочастотники» и подсветку.

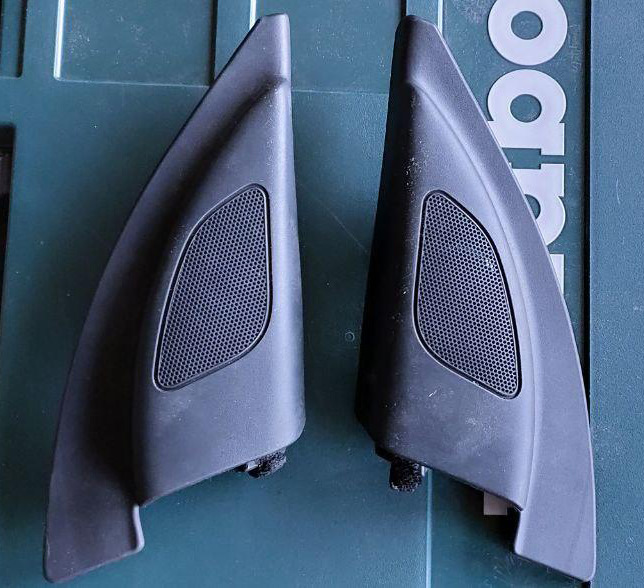

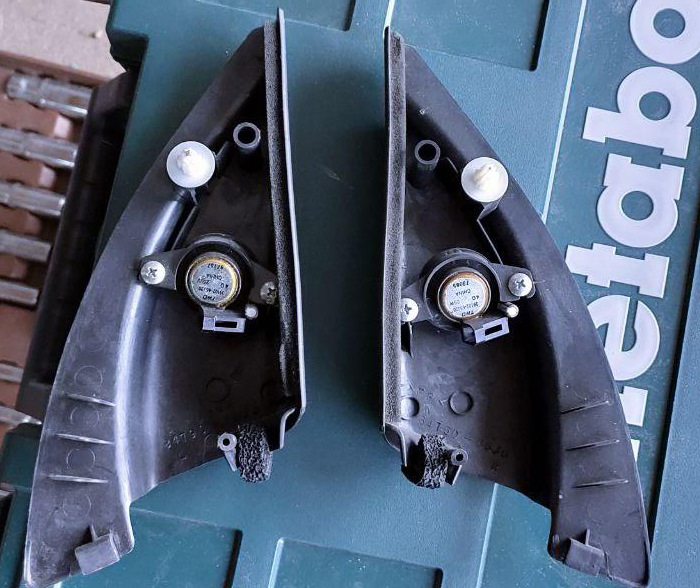

«Писчалки» 39102-65J20 — 200руб, пара вместе с «треугольниками»

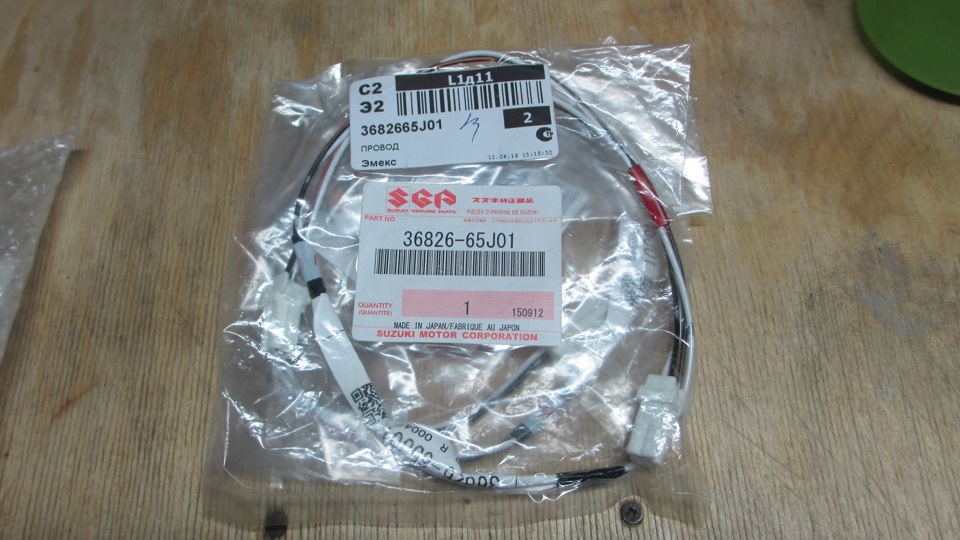

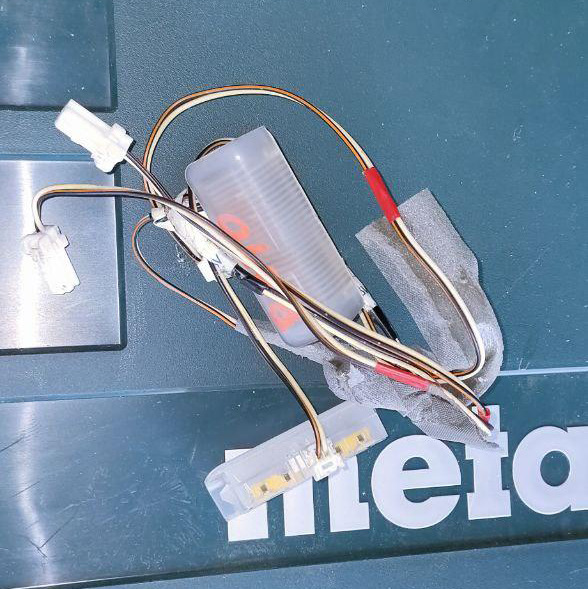

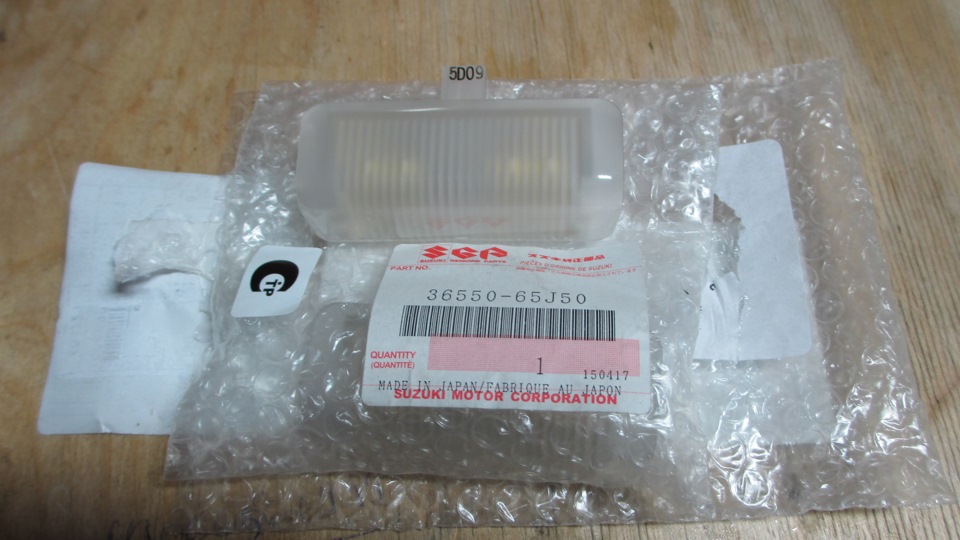

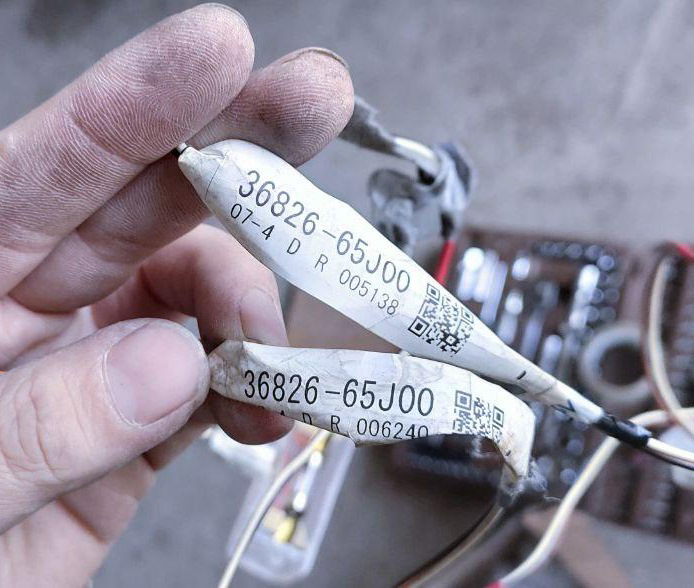

Подсветка дверей с проводом 1200 рублей (сам плафон 36550-65J50, провод подключения 36826-65J01)
В режиме самоизоляции делать нечего, решил установить 🙂

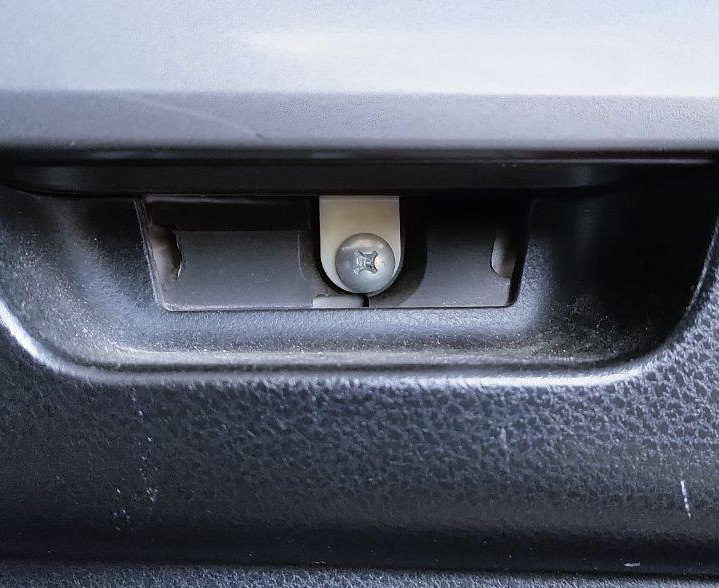

вскрываем заглушку под ручкой двери. крестовой отверткой откручиваем винт

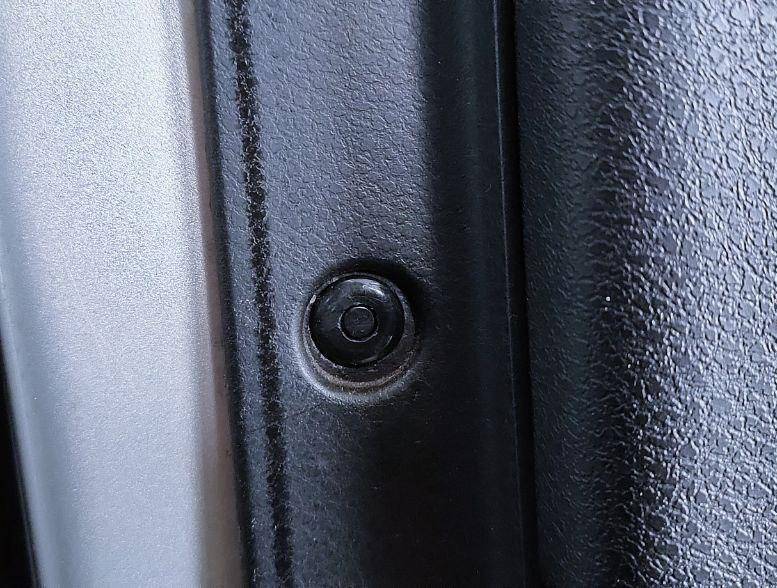

в передней части двери маленький пистон, вдавливаем внутрь на 3-4 мм и вытаскиваем, поддев тонкой шлицевой отверткой. аккуратно, не потеряйте — пистон мелкий, отскакивает как на пружине 🙂

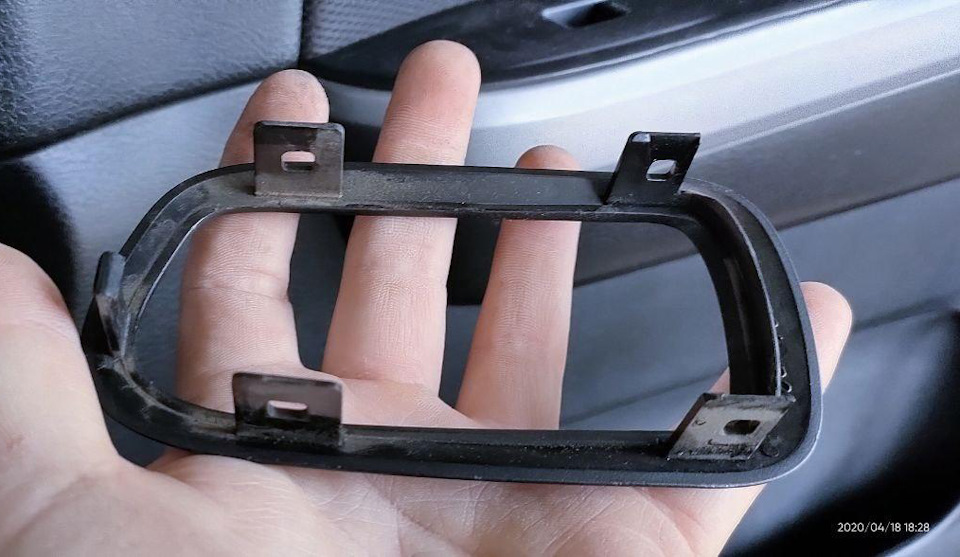

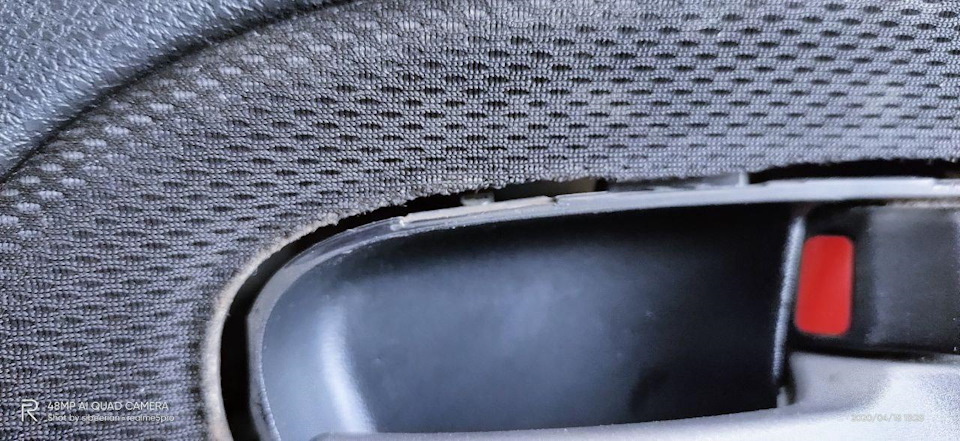

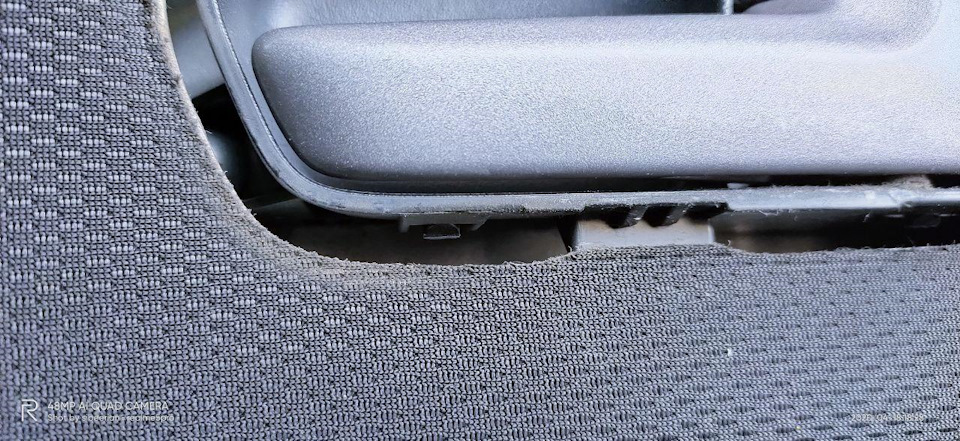

плоской отверткой поддеваем сверху обрамление ручки открывания двери, там 5 защелок, сверху и снизу по два и спереди один.

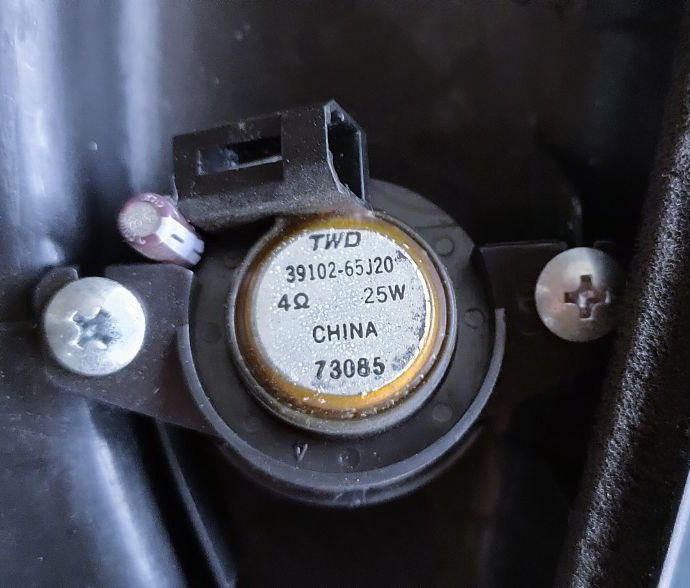

для «пищалки» провод уже есть, просто болтается под обшивкой, рядом с коннектором от бокового зеркала.

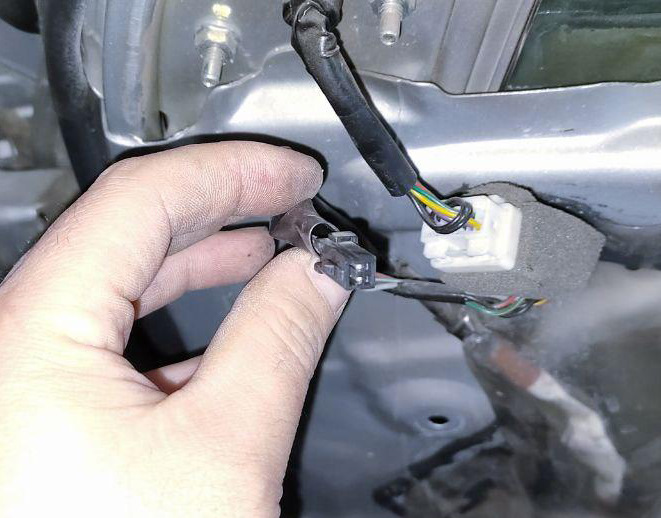

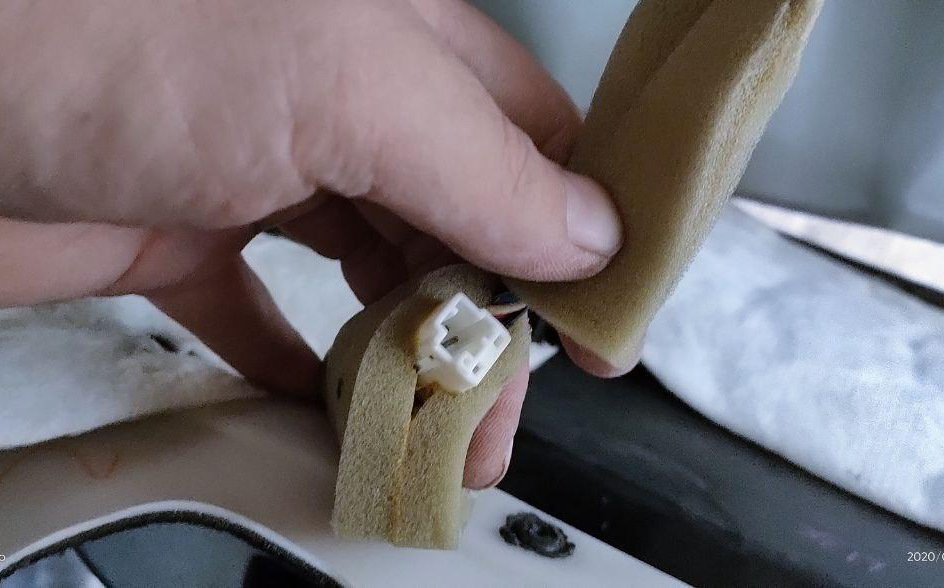

для подсветки клема спрятана под поролончиком, около разъема стеклоподъемника.

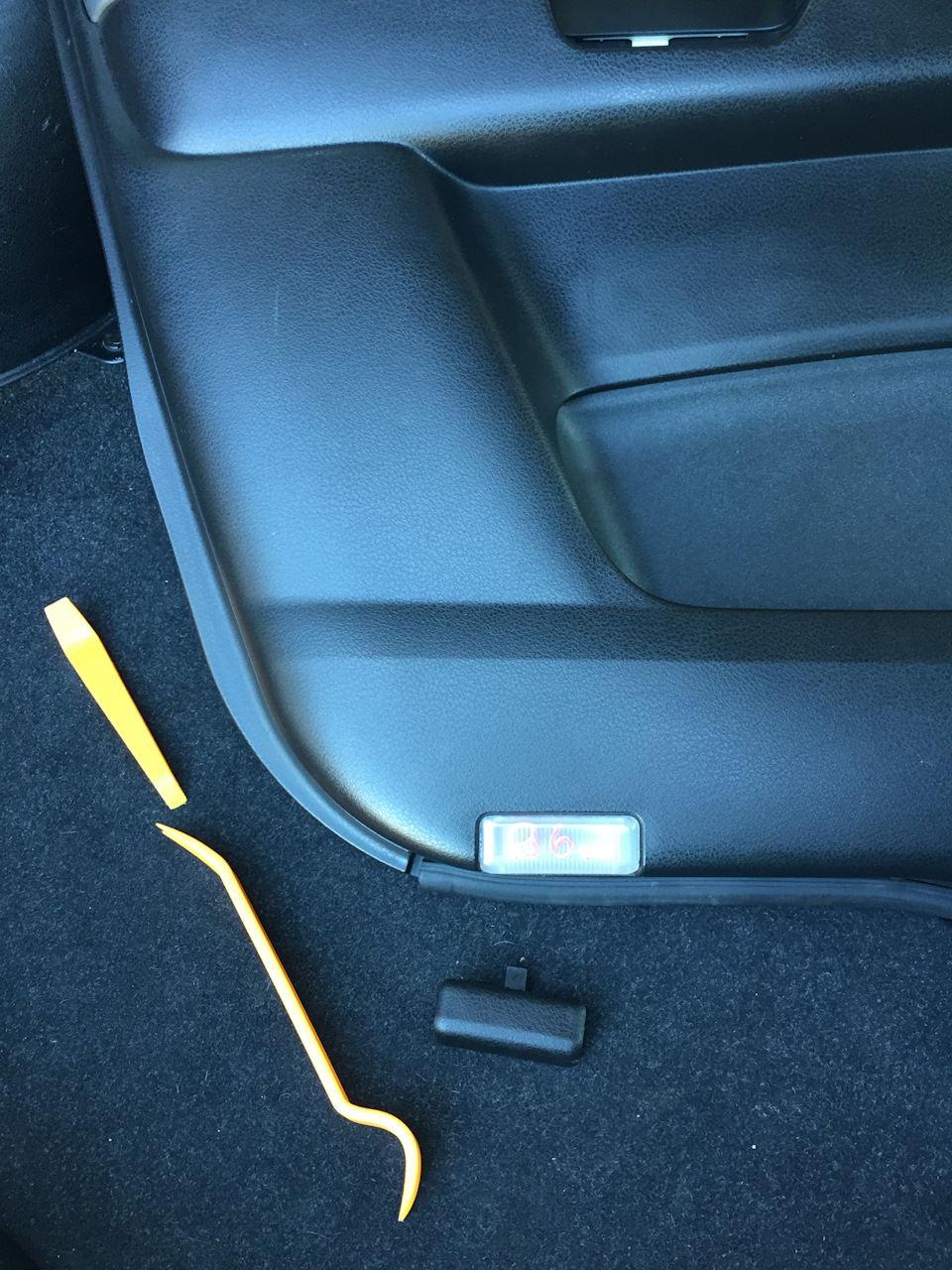

выковыриваем заглушку с нижнего торца дверной карты, ставим вместо нее плафончик, протягиваем провод и подключаем!

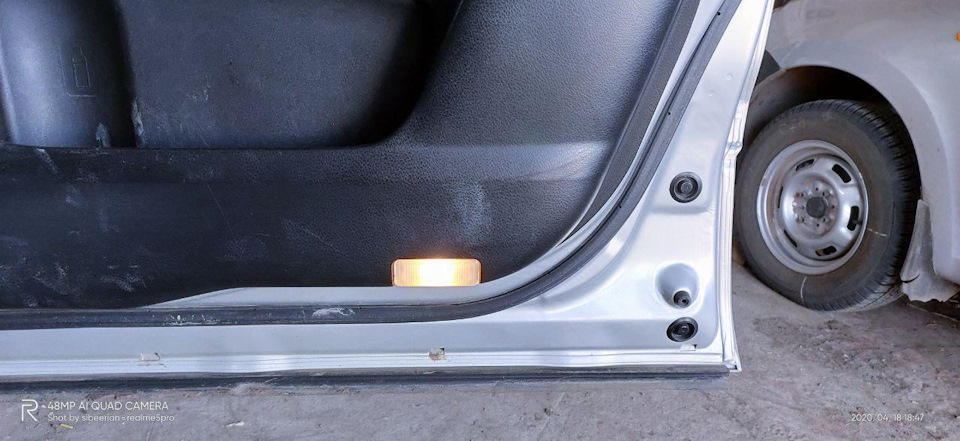

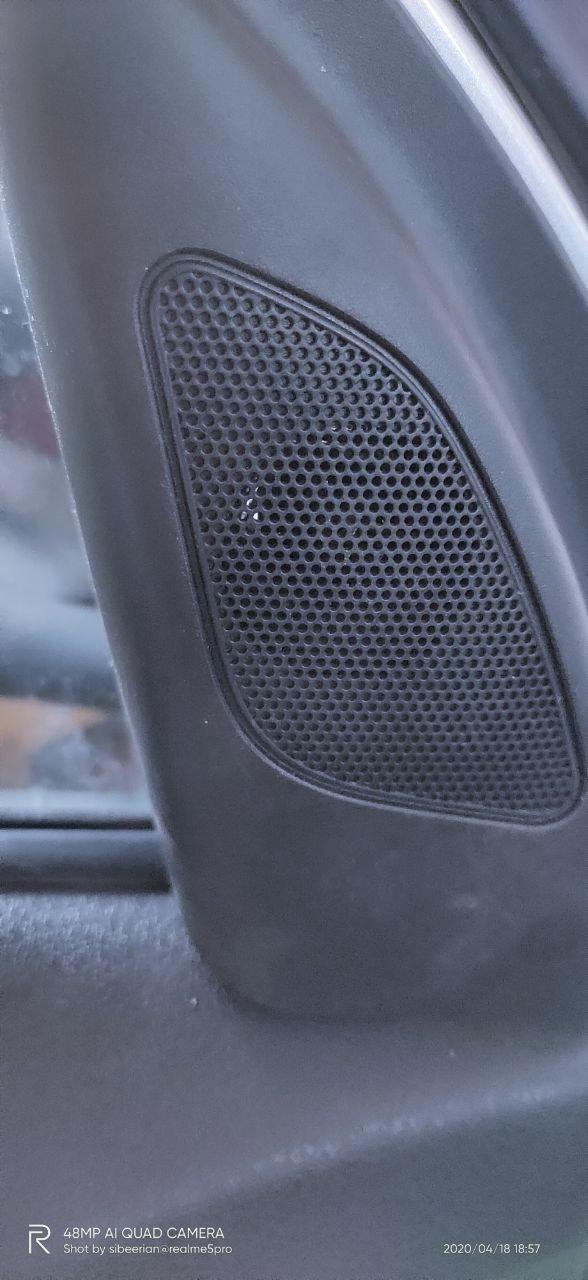

Звук стал немного качественнее, появились хорошо отчетливые высокие частоты. Мелочь, а приятно 🙂
Всем добра и не болеть!
З.Ы. Мы тут группу замутили в телеге teleg.run/suzukigrandvitara, народу пока мало, присоединяйся 🙂
P/P/S/

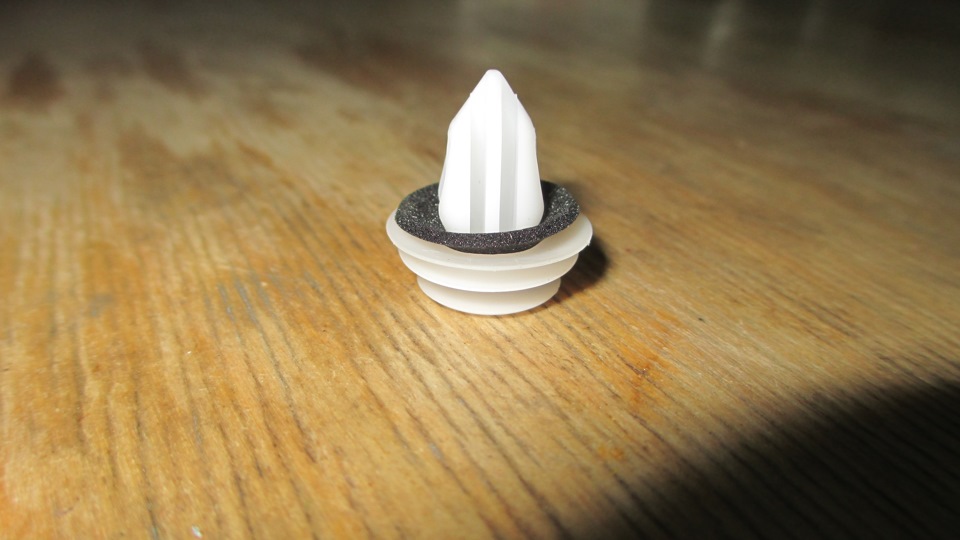

тут спрашивали про клипсу крепления в передней части двернойкарты,
так вот ее парт-номер 09409-06314-5PK (черный)
Suzuki 09409-06314-R8H (цвет слоновой кости) под светлый салон
заменитель есть Masuma KJ660 (черный) MASUMA KJ-2316 (светлый), Patron P370158, Auto-GUR AGA373,
4. Установка подсветки дверей (первая OEM доработка).
Приобрел недавно у Prohor25 подсветку дверей, за что ему огромное спасибо.
Установка не заняла много времени.
Проводка вся есть, нужно только разобрать, подключить и собрать.
Водительскую обшивку снимал целиком, чтобы разобраться как вынимается заглушка, оказалось все просто. С итоге пассажирскую обшивку даже не стал целиком снимать: открутил все крепления, сдернул с клипс и подлез сбоку к заглушке.

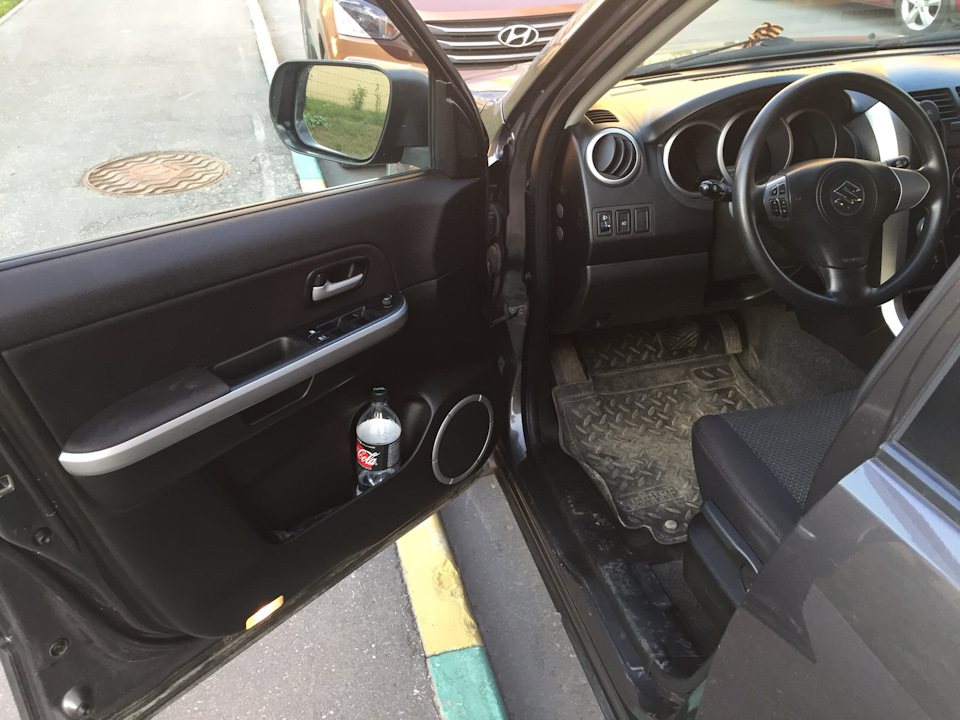

Подсветка очень радует, теперь в тёмное время не страшно угодить в лужу. Да и вообще как-то общий вид стал более законченный.)

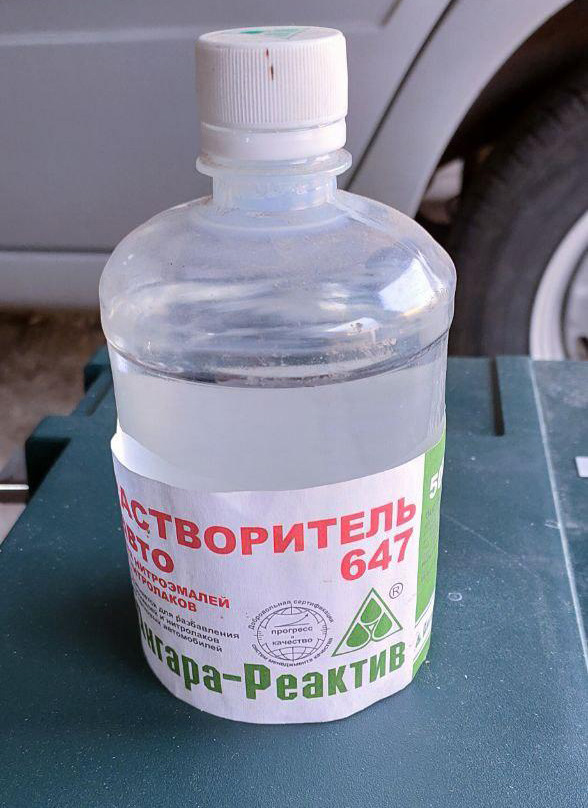

PS: только есть одна маленькая проблема: вопрос знатокам — чем оттереть надпись с авторазборки, написали, блин, прямо на лицевой стороне. Растворитель её не берет, ножом отскребать тоже не очень хорошо- отражатель попортится.
Suzuki Grand Vitara 2011, engine Gasoline 2.0 liter., 140 h. p., AWD drive, Automatic — electronics
Comments 14
Подобные кляксы, если надо аккуратно, оттираю 2000ой и зубной щеткой. Медленно, но сходит
Этот маркер легко снимается тормозной жидкостью.
вот за это спасибо) у меня пол машины в таких надписях)
Я такой маркер вайтспиритом оттирал. Не сразу, но отходит
Можно было не снимать дверные карты. Я их вообще не трогал.
Да я уже понял потом, во второй двери без снятия всё сделал.
Даже отщелкивать не надо. Через панельку стеклоподъемников просовываешь жесткий провод вниз в дыру от плафона и втягиваешь им проводку внутрь двери)
Посмотрел у тебя в БЖ.
По-моему проще обшивку сдернуть. Можно провод хотя бы проложить получше, чтоб не терся ни где. Я его даже в одном месте самоклейкой зафиксировал, чтоб не болтался.
Но твой способ тоже имеет право на жизнь.)
Диодные лампочки сразу поставить, будит хорошо
Штатные тоже нормально светят.
Я против диодов в тех местах, которые под них не проектировались.
Штатная подсветка дверей (отчет)
tzant
Свой в доску
Видел у одноклубника подсветку в дверях, решил себе сделать и поделиться с вами фотками процесса (может кому пригодится. )

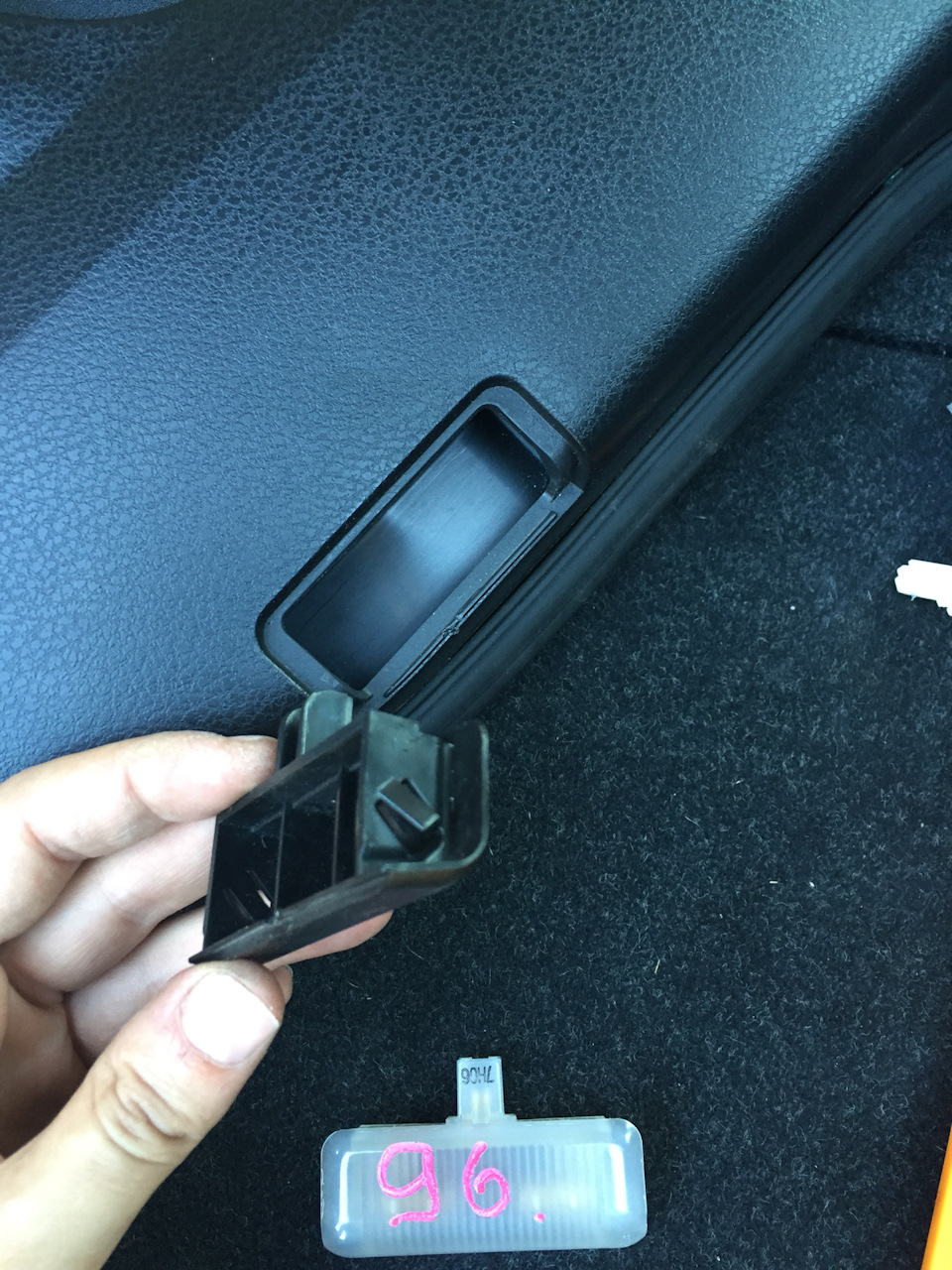

Речь идет вот об этих заглушках, вместо которых вставляются плафоны 36550-65J50

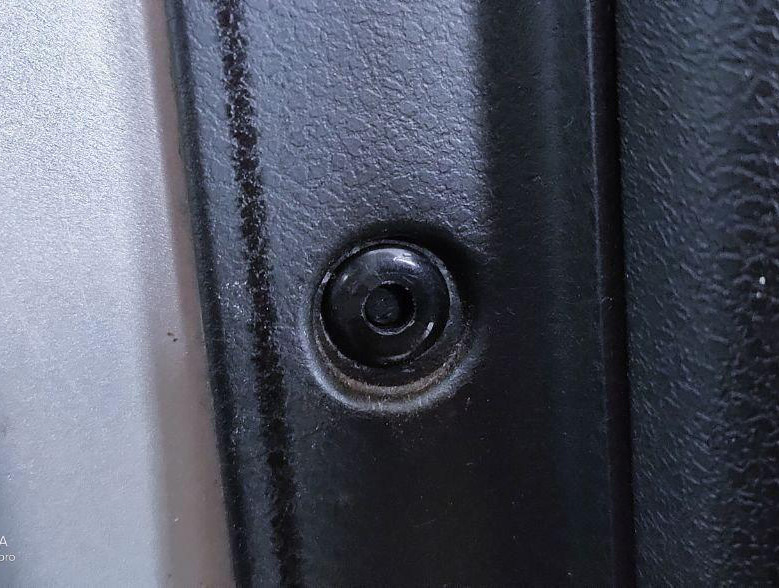

Вынимаем эту клепку, путем вдавливания центра внутрь.
Далее выкручиваем винт
Плоским пластиком поддеваем окантовку ручки и тянем на себя

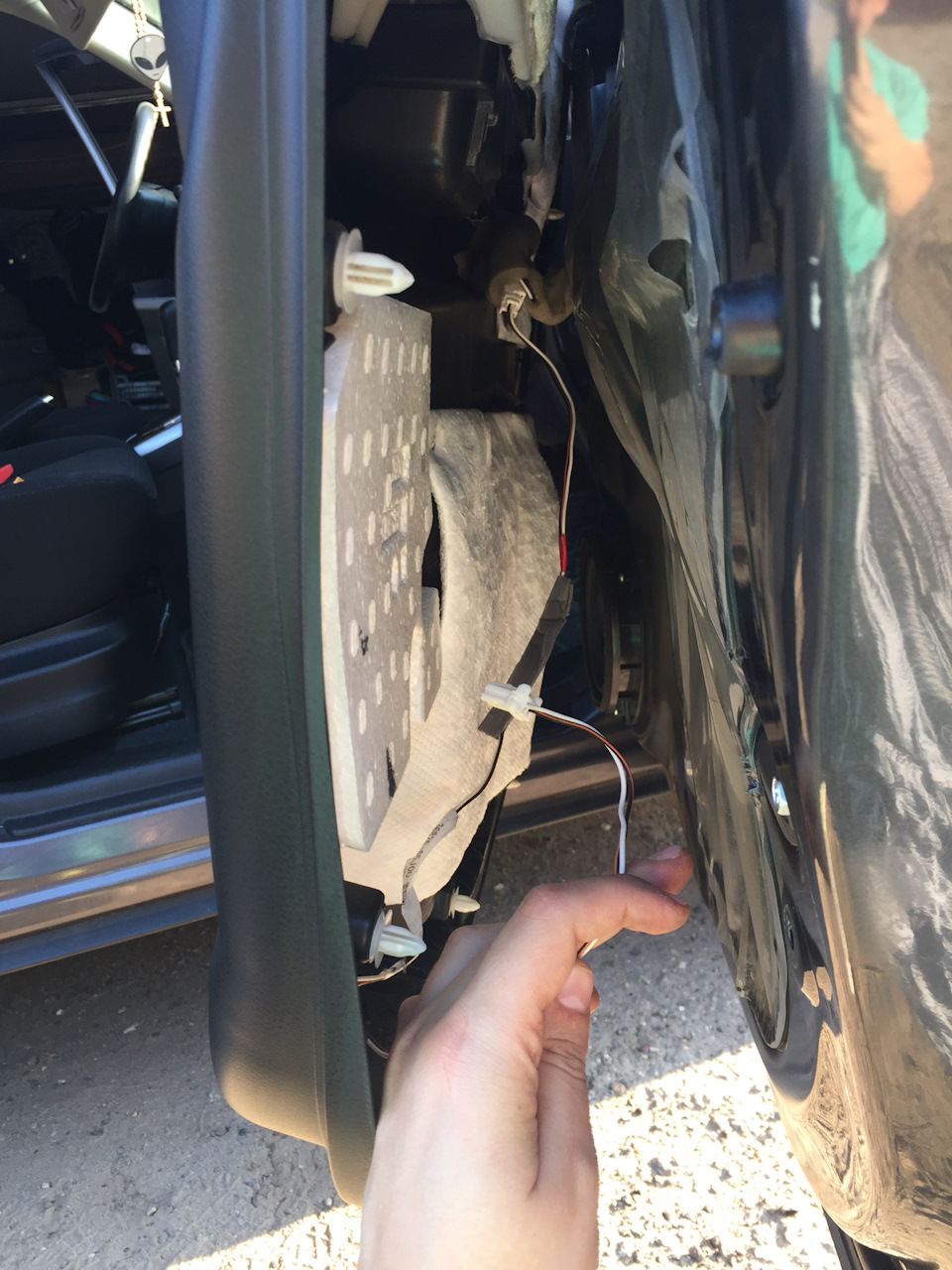

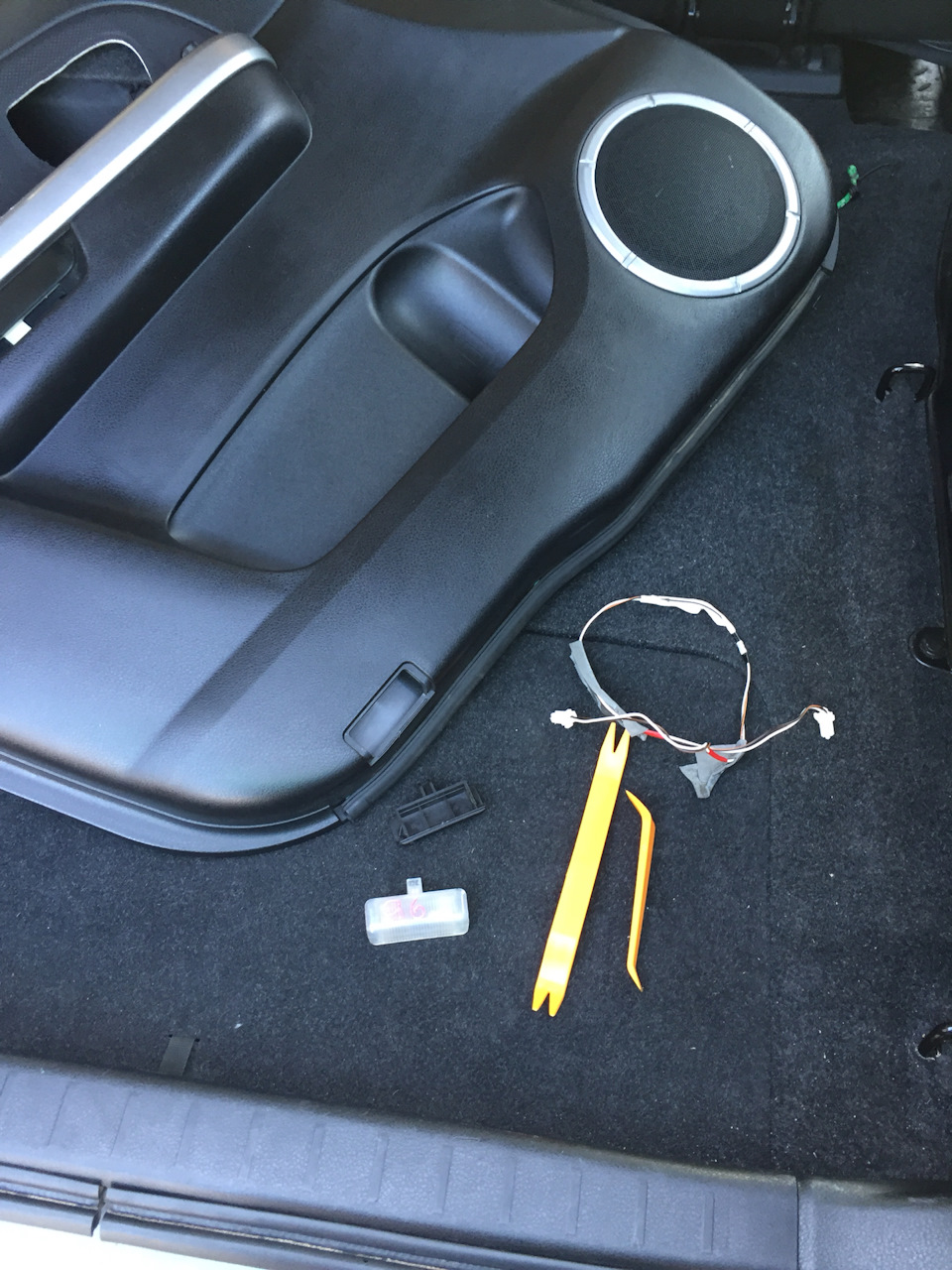

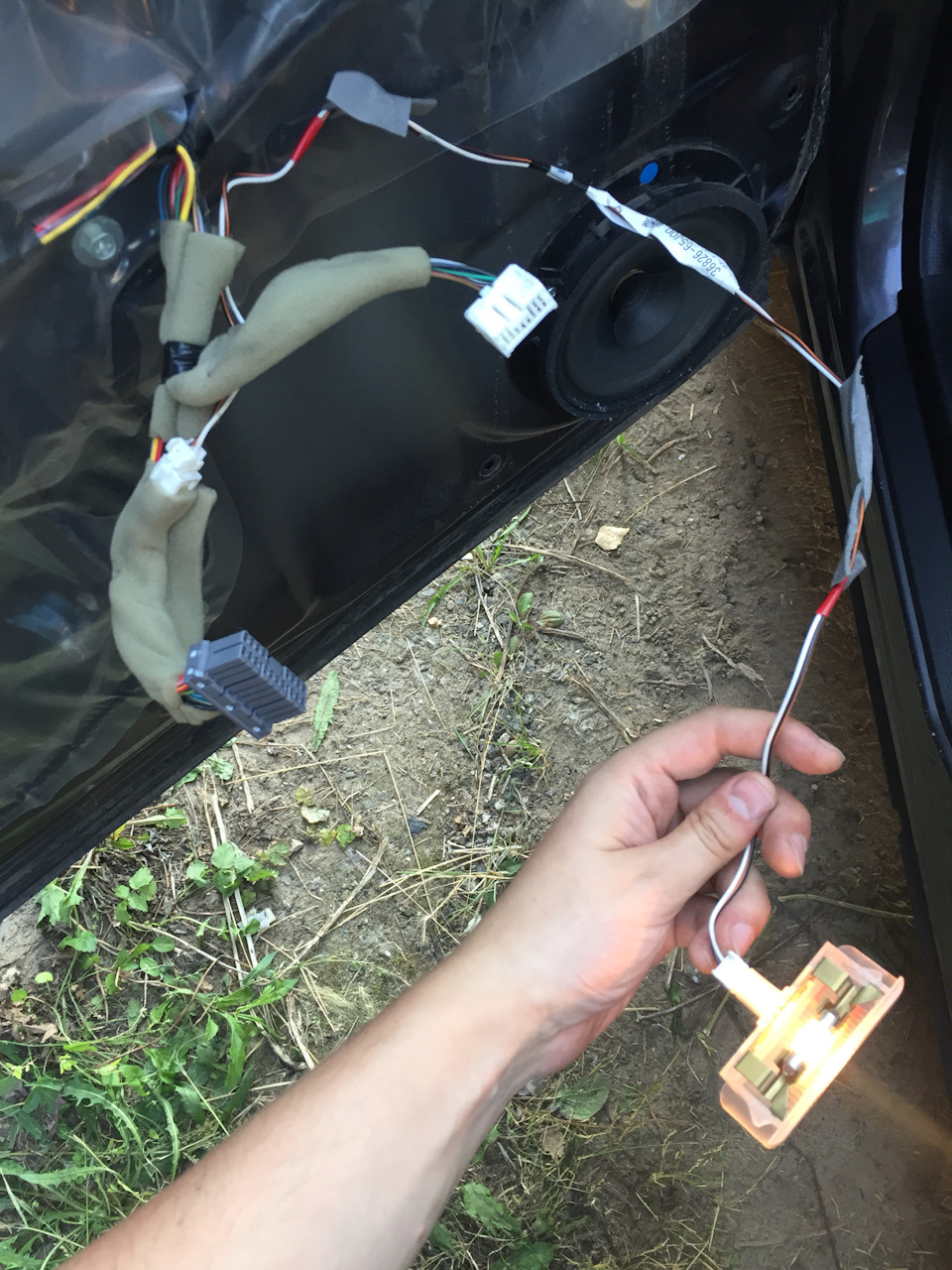

Оттягиваем по кругу всю обшивку легкими рывками. Далее проводком 36826-65J01 соединяем наш плафон и штатный разъем, который находится в районе ручки внутри.
Все закрываем в обратном порядке.
VipeRms
Свой в доску
Ответ: Штатная подсветка дверей (отчет)
Glovych
Местный
Ответ: Штатная подсветка дверей (отчет)
Баян однако. А по деньгам сколько вышло?
Свой в доску
Ответ: Штатная подсветка дверей (отчет)
заказал такую же красоту на экзисте, ждемс
Shnipper
Местный
А у меня в Автодоке данные позиции сняли с заказа с мотивировкой, что они не подходят к машине. На замену предлагают 36216-65J00, которая где-то зовется «жгут проводов подсветки салона», а где-то «плафоном». картинок нигде нет при этом.
В общем, это менеджер тупо пробил по VIN машины, что на ней таких деталей нет, и дальше с темой разбираться не стал? Или это я что-то не догоняю и действительно могут быть разные варианты реализации? Гранд Витара 2.0, 2007 г.в.
dvr40
Бывает здесь
Shnipper
Местный
dvr40
Бывает здесь
Shnipper
Местный
А у меня в Автодоке данные позиции сняли с заказа с мотивировкой, что они не подходят к машине. На замену предлагают 36216-65J00, которая где-то зовется «жгут проводов подсветки салона», а где-то «плафоном». картинок нигде нет при этом.
В общем, это менеджер тупо пробил по VIN машины, что на ней таких деталей нет, и дальше с темой разбираться не стал? Или это я что-то не догоняю и действительно могут быть разные варианты реализации? Гранд Витара 2.0, 2007 г.в.
