Фасадная система для сайдинга
Сайдинг – современная технология для отделки зданий, которая пришла к нам с далекого запада. Это облицовочный материал пользуется достаточно большим спросом как в промышленном, так и в частном строительстве. Сайдинг прекрасно справляется с возложенными на него задачами – защитой фасада от разрушающих внешних воздействий, придавая экстерьеру здания красивый облик. Если говорить о вентилируемых фасадах с облицовкой сайдинговыми панелями, то не стоит забывать о прекрасной возможности утепления, поскольку внутренне свободное пространство позволяет разместить дополнительный слой утеплителя, если это потребуется. Использование утепляющего материала дает возможность экономить энергию, сохраняя тепло в здании. Основным материалом, который применяется в изготовлении данного облицовочного покрытия является поливинилхлорид, он обладает прекрасной эластичностью. От сюда и произошло название винилового сайдинга. Как мы знаем, пластик позволяет хорошо выдерживать случайно нанесенные удары, что является несомненным плюсом. Кроме этого такая облицовка не шелушиться, не вздувается, не расслаивается и не подвержена коррозии. Этот экологически чистый материал не трескается и не гниет, он легкий и не нагружает конструкцию. Если говорить о визуальной составляющей, то рисунок панелей чаще всего имитирует натуральные материалы, такие как дерево. Разнообразие окраски делают этот материал одним из оригинальных видов облицовочного покрытия, которые существуют на рынке.
Виды сайдинга

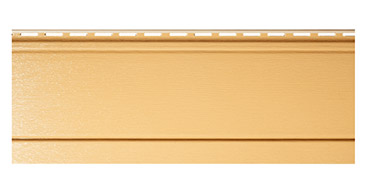

Оптимальное соотношении положительных качеств винилового сайдина и его цены привело к общему росту популярности этого облицовочного материала. Это пластиковые панели толщиной 1-2мм, которые имеют текстуру дерева.

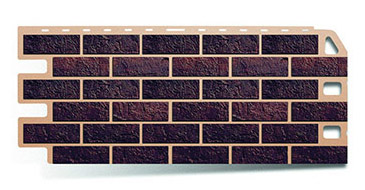

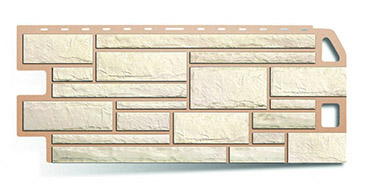

Применяется для отделки цоколя. Из-за того, что цокольная часть здания является самой уязвимой, панели имеют большую толщину, которая в среднем составляет 3 мм. Они прочные и практичны в использовании, имею различную текстуру и цвет.
Монтаж сайдинга
При монтаже сайдинга не должно возникнуть больших трудностей, эти плиты довольно просты в установке. Последовательность крепления схожа с монтажом обычной вагонки. Панели защелкиваются последовательно на каркас, после чего закрепляются шурупами. Стоит помнить, что кроме сайдинговых панелей важную роль в длительной эксплуатации играют и комплектующие подсистемы, такие как рейки и различные планки, поэтому их качеству также нужно уделить отдельное внимание.
Стоит помнить, что кроме сайдинговых панелей важную роль в длительной эксплуатации играют и комплектующие подсистемы, такие как рейки и различные планки, поэтому их качеству также нужно уделить отдельное внимание.
Подсистема для вентилируемых фасадов
Кронштейны
Кронштейны для вентилируемых фасадов — несущие элементы подконструкции. Они монтируются в стену, тем самым закрепляя металлические профили.
Профили для подсистем
Монтаж вентилируемых фасадов выполняется с помощью множества различных составляющих, включая профили для подсистемы.
Кляммеры
Кляммер представляет собой специальный крепёжный элемент, который необходим для монтажа керамогранита к каркасу вентилируемого фасада.
Подсистема вентилируемых фасадов
Для установки облицовки вентилируемого фасада используются специальные элементы — подсистема или подконструкция. В неё входят:
Помимо вышеперечисленных элементов, в комплект также входит различная фурнитура:
В зависимости от расположения главных профилей, подсистема разделяется на три основных типа:
Чтобы угадать со сроком эксплуатации, необходимо учитывать климатические условия. Именно от агрессивности окружающей среды зависит выбор составляющих подконструкции. Это могут быть изделия:
Купить подсистемы вентилируемых фасадов в Москве
Сегодня можно значительно улучшить внешние качества дома, используя современные решения. Всё, что вам потребуется для этого, есть в нашем ассортименте. Так, облицовка фасада состоит из многих подконструкционных деталей, которые способствуют надёжной фиксации всей конструкции в любом положении.
Каждая деталь подсистемы вентилируемых фасадов производится строго из оцинкованной стали наивысшего качества. Функцию защитного слоя выполняет специальное порошковое покрытие: оно защищает элементы от коррозии и гниения. Эти и другие качества способствуют длительному сроку службы без потери эстетических внешних данных.
Для того чтобы заказать подсистемы вентилируемых фасадов в Москве и в Московской области, оформите заказ на сайте или свяжитесь с нами удобным для вас способом.
г. Москва, Волоколамское шоссе,
дом 73, офис 225
Вентилируемый фасад: устройство, разновидности, тонкости монтажа
В зависимости от того, из какого материала строится или построен дом, раньше или позже каждому владельцу приходится задумываться о фасадной отделке. Вентилируемый фасад сейчас очень востребованная система, которая и защищает стены от внешнего воздействия, и повышает энергоэффективность дома, и кардинально меняет его вид. Вариантов устройства вентфасада множество, но все они производное базовой технологии, достойной подробного рассмотрения.
Содержание
Вентилируемый фасад – устройство системы
Вентилируемый фасад – универсальная многослойная система утепления ограждающих конструкций с обязательным вентиляционным зазором в 30-50 мм для беспрепятственной циркуляции воздуха по направлению снизу вверх. Благодаря вентиляционному зазору из стенового «пирога» удаляется водяной пар, образующийся в каждом жилом доме. Иными словами, вентфасад не только защищает стены от агрессивной внешней среды, но и обеспечивает оптимальный влажностный режим, продевая срок службы строения.
Система вентилируемого фасада обычно состоит из следующих слоев:
В качестве утеплителя в вентфасадах обычно используются плиты каменной ваты, так как этот материал сочетает минимальную теплопроводность с гидрофобностью, негорючестью и отсутствием усадки. Проходя сквозь волокна, пар выпадает на внешней поверхности плит в виде конденсата и выветривается – изоляция поддерживается в сухом состоянии и не теряет теплосберегающих свойств. Привлекает и простой монтаж – враспор, без дополнительной фиксации механическим или клеевым способом. Система вентфасада включает и мембрану, закрывающую утеплитель от ветра и влаги, но она многих смущает своей горючестью.
Утепляю дом из газобетонных блоков по технологии вентфасада, утеплитель, (в два слоя, 50 плюс 100 мм), вентзазор и цокольный сайдинг. Смущает организация гидроветрозащиты – верхний слой утеплителя хоть и 90 кг/м³ плотностью, но сомневаюсь в его гидрофобных свойствах. Горючую же пленку класть не хочется, а негорючая кусается по цене вопроса при площади фасада около 300 м². Почему бы не подмешать в систему из технологии мокрого фасада, покрыв минвату разведенной до жидкой консистенции штукатуркой/раствором тонким слоем (валиком)? Смарткалк при таком пироге и штукатурке в 3-4 мм для любых растворов, даже ЦПС, дает точку росы в вентзазоре. От ветра дополнительно, имхо, защитим, от воды – тоже. Трещины, даже если будут, под вентфасадом незаметны. Есть ли подводные камни? Как будет жить раствор под вентфасадом? В чем заблуждаюсь?
Можно обойтись и без штукатурного слоя.
Производители утеплителей разрешают не устанавливать мембрану поверх утеплителя на вентфасаде. И с этим согласны проектировщики. И заказчики, которые умеют слушать аргументы.
Именно это мы всегда пишем проектировщикам с просьбой пересогласовать пирог фасада, убрав гидроветрозащитную мембрану. И они это делают.
Если же контур проницаем для разного рода «соседей», без защиты могут возникнуть проблемы.
Без пленки у меня птички очень портили утеплитель, поэтому пришлось установить. А так разницы не заметил.
Когда горючесть мембраны критична и вентфасад с закрытым контуром (софиты, решетка/сетка), то на частном доме можно обойтись и без защиты, хотя в типовом конструктиве этот слой присутствует.
Вентфасады востребованы как при отделке общественных зданий, в том числе и многоэтажных, так и частных домов до трех этажей. Это обусловлено вариативностью, так как функционал и характеристики системы зависят от компоновки, а визуальное разнообразие дает возможность вписаться в любой дизайн. Ограничением может стать состояние основания – если речь о реконструкции дома с солидным «стажем» и стены ветхие, фасадная система должна быть облегченной. Это не повод отказаться от вентфасада в принципе, но придется максимально точно просчитать все нагрузки и подобрать соответствующую подсистему, крепеж и облицовку.
Разновидности подсистем для вентилируемого фасада
Подсистема представляет собой несущий каркас, преимущественно, из вертикальных направляющих (профилей), на который крепится облицовка. Также подсистема включает узлы обрамления дверных и оконных проемов и угловые элементы. При двухслойной укладке утеплителя подсистема компонуется еще и контробрешеткой. Подсистемы бывают металлические и деревянные, реже – комбинированные и полимерные.
Металлические подсистемы, устойчивые к внешней среде – из алюминия, нержавеющей или оцинкованной стали; профили монтируются как вплотную к стенам, так и на расстоянии, при помощи кронштейнов. В первом случае шаг между направляющими подбирается под ширину плит утеплителя (60 см), которые укладываются между ними враспор без дополнительной механической фиксации. Во втором – расстояние между направляющими зависит от типа облицовки (вес, размеры). Подсистемы из алюминия и нержавеющей стали дороже, но долговечнее бюджетного варианта из оцинковки. Металлическая подсистема обязательна на высотных зданиях и в случаях, когда в качестве облицовки частного дома планируется керамогранит.
Деревянная подсистема – из бруса, для защиты от внешней среды древесину пропитывают специализированными составами (антипирены, биозащита, либо одна пропитка с комбинированным действием). Направляющие монтируют вплотную к стене. Древесина доступная и достаточно прочная, поэтому основная масса вентфасадов на частных домах собирается именно на такую подсистему. При соблюдении технологии монтажа избыточная влага своевременно удаляется через вентзазор и внутри системы отсутствуют условия для развития гнили или грибка. А от прямого воздействия осадков каркас защищает облицовка.
Бескаркасный вентфасад
Как не всякий навесной фасад бывает вентилируемым, так и не каждый вентилируемый фасад – навесной, существует и бескаркасная разновидность. Речь о кирпичном вентилируемом фасаде – дом из любого стенового материала утепляют негорючей теплоизоляцией и обкладывают лицевым кирпичом через вентиляционный зазор, с фиксацией гибкими связями или металлическими кронштейнами. Кирпичный вентфасад возводят двумя способами:
Вариаций стенового пирога несколько.
Подходя к процессу основательно, я бы рекомендовал рассмотреть несколько вариантов решения фасада для случая внешнего облицовочного слоя:
Выбор конкретного решения определяется сложностью фасада и требованиями к материалам (керамика, ГСБ, отношению к утеплению и т. п.).
Облицовка вентилируемого фасада
В качестве облицовки на вентилируемом фасаде могут быть практически любые материалы, ограничением может стать только низкая несущая способность основания. В таком случае допустимы только легкие материалы. Вентфсад обычно облицовывают:
Бетонная плитка, имитирующая фактуру кирпича или натурального камня, позволяет преобразить фасад из любого стенового материала. А благодаря вентиляционному зазору ее можно использовать даже по паропроницаемым ограждающим конструкциям, так как влага будет выветриваться, а не замыкаться в стене.
Полгода назад утеплил и облицевал свой дом бетонной плиткой под камень, на углах фактура колотого камня. Высолов нет, не дребезжит, не отваливается. Обрешетка деревянная.
Технология монтажа вентфасада
Вентилируемый фасад монтируется в несколько этапов.
Подготовка – со стен удаляют декоративные и навесные элементы, основание должно быть чистым, ровным (насколько возможно, чтобы вывести плоскость подсистемой), без отслаивающихся фрагментов. Деревянные стены обязательно обрабатывают антисептиком, каменные, грунтовкой глубокого проникновения с водоотталкивающими свойствами.
Монтаж подсистемы. Параметры подсистемы зависят от типа утеплителя и количества слоев; направляющие монтируются на саморезы, дюбель-гвозди, кронштейны, или другой крепеж, исходя из особенностей основания. Все элементы деревянной подсистемы обязательно обрабатывают огнебиозащитой. При необходимости поверх подсистемы набивается контробрешетка.
Утепление. При укладке враспор между направляющими каменная вата не требует дополнительной фиксации, при монтаже непосредственно на стены крепится механически, на пластиковые дюбеля «грибки». Независимо от типа стенового материала, под утеплитель никаких мембран и пленок не укладывают.
Гидроветрозащита. Каменная вата плотностью от 90 кг/м³ не нуждается в защитной мембране, более рыхлую теплоизоляцию рекомендуется закрывать от воздействия воды и ветра. Если же облицовочный экран проницаемый (керамогранит, дерево щелевым способом), закрывают любой утеплитель, независимо от плотности.
Облицовка. Фиксация на подсистему производится согласно инструкции производителя, обычно это крепление саморезами с люфтом в потай, но возможен и открытый крепеж с последующей шпаклевкой и закраской шляпок.
По готовности первого ряда обрешетки закладываю утеплитель, фиксирую в легкую полипропиленовой лентой, степлером (купил бухту 3000 м), чтобы не сдуло – работаю один. Следующий ряд снизу вверх на серьезные желтые саморезы, сверло сделал разного диаметра, чтобы через наружный брус саморез проходил свободно. Повторяю все операции. Затем ветровлагозащитная мембрана, вертикальная обрешетка из доски 30 мм с шагом, удобным для монтажа ОСП.
На ОСП будет гибкая фасадная черепица, имитирующая кирпич – вентфасад динамичное основание, а такой эластичный материал способен выдерживать некоторые деформации без урона для герметичности и внешнего вида. Подобные примеры уже есть на нашем портале.
Вывод
Вентилируемый фасад – одна из популярнейших систем утепления, ценимая за универсальность, декоративность и возможность самостоятельного исполнения.
Если не хочется дополнительно заниматься фасадными работами, но в приоритете энергоэффективность – стоит рассмотреть в качестве стенового материала теплоблоки, их можно сделать и самостоятельно. Еще одна интересная технология для смелых и умелых – самодельные бетонные блоки ТИСЭ. В видео – о доме в викторианском стиле из СИП с вентилируемым фасадом.
Подсистема вентилируемого фасада – разбираем все виды по составу
Разберём в данной статье проектирование подсистем для фасада, типы крепления подконструкции и стоимость поэтапной сборки начиная от лесов и подмостей или механизации, до закупки саморезов и заклёпок
Фасадные подсистемы
Технология и понятие фасадные подсистемы в части устройства уже по альбомам технических решений пришла к нам с далёких девяностых годов в Россию и уже успела полюбиться строителям и проектировщикам на территории стран СНГ.
Жителям современных высотных зданий это достиинство позволяет получить выгоды в уменьшении оплаты коммунальных услуг ведь проект здания с применением систем с воздушным зазором и утеплителем выводит здания на потребление категории А (уменьшение затрат на отопление) позволяет одеть любой фасад в панели и плиты и архитектурный декор.
Фасадная система (подсистемы) – это аббревиатура также как и конструкция или каркас, однако несёт в себе удобность, полезность в части утепления стен и любой разрешенной облицовки.
Виды подсистем вентфасада
Подсистемы бывают более надёжные, из стали с гарантией от 45 лет эксплуатации до 50 по технологии, но на практике могут прослужить и больше, ведь нержавейка как металл не боится агрессивной среды с применением состава сплавов AISI 430 или более стойких 304 или 201 и других.
Вентилируемый фасад наших зданий, другие подсистемы остекления из алюминия или конструкции из оцинкованной стали внешне очень схожи
Бывают с полимерным порошковым покрытием или комбинированные, эксплуатация которых также может доходить до срока службы 45-50 лет, однако с нержавеющей сталью потягается пожалуй только анодированный алюминий, что по стоимости превышает саму сталь и не совсем разумно.
Подбор подсистем по основанию стены
Любой подбор и статический расчёт системы выполняется только после проведения натурных испытаний на вырыв, определяем тип системы (перекрытие, классика, комбинированный сборный тип) включая и состав узлов по альбомам технических решений исходя из выбора материалов и их количества из следующих видов облицовки:
Облицовочные панели и плиты
Технология сборки системы
Проектирование по технологии сборки позволяет применить фасадную систему без ошибок. Проект – определяется на основании натурных испытаний на вырыв из основания здания или сооружения, сначала разработаем проект раскладки облицовки, а потом и самой подсистемы по технологии. Сама подсистема фасада может начинаться с устройства левом или люлек, потом разметка стены и раскладка кронштейнов и прокладок (комплект) на основании проведённого статического расчёта. Участки монтажа по технологии:
При слабых основаниях от идеи крепления в стену приходится отказаться, обойти такой проблемный участок или возвести металлоконструкции в слабых участках примет решения инженер-проектировщик, по которым уже возможно закрепить кронштейны или консоли подсистемы, а на них несущий профиль формируя каркас.
Зазор фасадной системы определён технологией от относа стены и составляет не менее 40-50 мм., причём сами направляющие при устройстве утеплителя, также не должны утапливаться в теплоизоляцию, а иметь зазор от нее не менее 2-5 мм для обеспечения вентиляции внутри прослойки между стеной и подконструкции.
Устанавливают по данной технологии практически любые системы фасадных облицовочных панелей, к примеру 7 основных:
Проектируемые участки при разработке проектной документации на здание могут иметь маркировку и проекты сопоставления каркасов или комбинированных участков из различного декора подсистем крепления, как правило, «миксуют» панели из фиброцемента и керамогранита по участкам, а стеклофибробетон применяют в качестве концепции на элитных застройках крупных компаний девелоперов как изюминку каждого отдельно взятого корпуса, на цоколе устанавливают камень или тот же керамогранит 600*300 или 600*600 с подрезкой.
Проектирование фасада
Не будем подробно раскрывать тему установки подсистемы как конструкции и выделим особенно важные моменты – на которых стоит акцентировать внимание достаточное для оценки и важности как проекта так и монтажа в комплексе по следующим материалам.
Монтаж металлических кассет с различными размерами, не стоит вообще начинать без проекта и геодезической съемки:
Внимание:
Металлическую кассету исправить невозможно по той причине, что разогнуть уже собранное изделие не имеется возможным без необходимого оборудования, а на производстве такое решение будет дороже, чем пере заказать готовое изделие по новой, а вот с композитными панелями все выглядит значительно лучше – можно исправить изделие на меньшее из большего и устранить фрезерованное изделие, тем более в раскрое готовый элемент состоит из подписанных и номерованных партий, где выявить неточный ряд проще.
Этапы сборки
Уберечь себя от таких трат поможет качественно спроектированный фасад здания, тем более все знают поговорку в обороте нашей речи – «скупой платит дважды» лучше не повторять ошибок, тем более разработка фасадной системы не так дорого стоит. В него входит:
Подсистема (подконструкция) для вентилируемого фасада
Для правильного устройства и монтажа необходимо четко представлять технологию строительства навесного вентфасада. Любой вентилируемый фасад представляет собой многослойную конструкцию: на стену здания крепятся специальные металлические кронштейны и крепежные профили (подсистема для вентфасада).
Более подробно о навесных фасадах Вы можете прочитать на странице «Устройство вентфасада».
Производство и продажа подсистемы для вентфасада
Подсистемой для вентфасада называется совокупность оцинкованных металлических крепежных элементов (профиль) и кронштейнов, создающих металлический каркас на стене здания. По сути – это металлическая оцинкованная обрешетка на фасаде здания, предназначенная для закрепления верхнего покрытия.
Элементами каркаса являются металлические кронштейны, уголки, направляющие разной формы, оцинкованные вентпрогоны. К этому каркасу крепится любой подходящий фасадный материал – в настоящее время это, как правило, металлические панели разной формы и цвета, металлосайдинг или керамогранит.
Любая подсистема для вентилируемого фасада должна быть выполнена в толщине металла не менее 0,9 или 1,2 мм (производители комлектующих для вентфасада выпускают крепежный профиль и кронштейны в толщине 0,9; 1,2; 1,5; 2 мм). Цена рассчитывается исходя из модели монтажа (горизонтальной или вертикальной).
Толщина металла должна соответствовать рассчитанной нагрузке конкретного фасадного материала и стены. Профиль оцинкованный и плотность оцинкования в данном случае играет немаловажную роль, так как установка металлической подконструкции производится снаружи здания, а значит будет все время подвержена воздействию разницы температур и поэтому не должна ржаветь.
.jpg "подсистема вентилируемого фасада сайдинг. Смотреть фото подсистема вентилируемого фасада сайдинг. Смотреть картинку подсистема вентилируемого фасада сайдинг. Картинка про подсистема вентилируемого фасада сайдинг. Фото подсистема вентилируемого фасада сайдинг")
Некоторые строители из экономии используют в качестве подсистемы для вентфасада профиль для гипсокартона с максимальной толщиной 0,6 мм. Он имеет меньшую цену, но технологически это неправильно и может привести к разрушению всей системы.
Такой толщины профиля недостаточно для выдерживания фасадных ветровых и температурных нагрузок нашего региона. В результате навесной фасад прослужит гораздо меньше времени и даже может создать аварийную ситуацию. Мы помогаем рассчитать и купить фасадный крепеж на самые разные объекты с различным внешним материалом.
В нашей компании представлены разные по цене и архитектурному дизайну вентилируемые фасады в комплектации с оцинкованной или окрашенной подсистемой (вентпрогонами, металлической обрешеткой, направляющими креплениями) – от супер эконом до премиум класса.
ВСЕ образцы верхнего покрытия – панели, сайдинг, профлист, блок-хаус и прочее во всех возможных формах и цветах – представлены в нашем офисе по адресу: г. Москва, Рязанский проспект, д.10, стр.18, оф. 3.16, БЦ Хамелеон. Цены минимальны!
На странице «Виды профилей, кронштейнов» Вы сможете подробно ознакомиться со всеми видами и размерами крепежных элементов, предназначенных для создания каркаса вентилируемых фасадов. О верхних покрытиях можно узнать на страницах нашего сайта «Фасадные панели» и «Металлический сайдинг».
Качественный профиль для вентилируемых фасадов от известных производителей
Компания КРОНА является представителем завода (производства) и продает качественную продукцию из оцинкованного металла – крепежный профиль для фасада, гипсокартона, металлическую обрешетку и вентпрогоны, а также основные верхние покрытия известных производителей: МЕТАЛЛПРОФИЛЬ (Лобня), GRAND LINE (ГРАНД ЛАЙН, Обнинск), ПРОМИНТЕХ (Люберцы), Стинержи (Протвино), Белгород. Эти производства показали за годы своей работы на рынке металлопроката наилучшее качество выпускаемой продукции и наиболее демократичную цену.
На всю продукцию, продаваемую нашей Компанией, есть сертификаты качества и письменные гарантийные талоны, подписанные производством и нашей компанией как его представителем. В нашей компании Вы можете купить подсистему для вентфасада (вентилируемого фасада) в полной комплектации с утеплителем и верхним покрытием оптом и в розницу с самыми высокими торговыми скидками.
Немаловажное значение имеет также качество проведения монтажных работ и полное соблюдение технологии монтажа конкретного вида фасадного материала, правильный подбор профилей металлической подсистемы. Все это напрямую влияет на эксплуатационный срок вентфасада. Кроме торгового отдела, наша компания имеет собственный строительный отдел и специализированные монтажные бригады. Качество наших строительных работ подтверждено рекомендациями заказчиков и большим количеством выполненных работ с 2006 года. Стоимость вентилируемого фасада с монтажом подсистемы обсуждается с заказчиком на основании предоставленной спецификации (проекта) и финансовых возможностей покупателя.
Преимущества вентилируемого фасада:
Виды подконструкций для фасада. Схемы монтажа
При выборе подконструкции вентилируемых фасадов (металлической обрешетки) учитывается ряд критериев, которые в дальнейшем помогут избежать неприятностей при эксплуатации здания. Материалы подбираются в соответствии с проектно-сметной документацией, подготовленной для конкретного объекта на основании задания на проектирование, которое учитывает пожелания заказчика.
Внимание! Это ВАЖНО. Менять можно только цвет и фактуру облицовочных панелей, и то с учетом их веса, поскольку этот показатель также закладывается в проект при расчете дополнительной нагрузки на стены и фундаменты. Ни в коем случае нельзя менять крепежную фасадную подсистему проекта, особенно толщину металла, так как схема монтажа крепежных профилей, а также вид теплоизоляционного материала и его плотность, являются расчетными показателями, изменение которых может не только ухудшить долговечность всей конструкции, а и сделать ее эксплуатацию опасной. Можно сэкономить и купить подсистему для вентфасада с более низким оцинкованием, это мало повлияет на прочностные характеристики всей конструкции.
В зависимости от фасадного материала, состояния фундамента и качества стены, монтаж подсистемы вентфасада может быть произведен 3 основными способами:
| Вертикальный | Вертикально-горизонтальный | Горизонтальный |
 |  |  |
Примеры монтажа металлической обрешетки (подсистемы) фасада
Кроме того, подсистема для вентфасада, в зависимости от технологии монтажа фасадных работ, позволяет использовать различные сочетания крепежных профилей и кронштейнов. Например, в самых простых схемах монтажа подконструкции при облицовке зданий профнастилом или металлическим сайдингом, как правило, применяют всего 3 вида элементов – это крепежный уголок, Г-образный кронштейн и анкер для крепления к стене. При утепленном фасаде еще прибавляется дюбель фасадный тарельчатый для крепления утеплителя. Металлическая оцинкованная обрешетка под сайдинг (направляющие для сайдинга) может также использоваться как альтернатива вместо деревянной при монтаже винилового сайдинга. Посмотрите на рисунке, как выглядит такая схема монтажа в горизонтальном (профнастил) и вертикальном (металлосайдинг) виде.
 |  |
Есть и более сложные схемы монтажа подсистемы для навесных фасадов, включающие в себя комбинации из шляпных и других профилей, а также угловых кронштейнов. Посмотрите на фото, в каких комбинациях используются элементы крепежа для вентилируемых фасадов при монтаже различных материалов.
