подъем газоблоков на стену
Вариант подъема газоблоков одним человеком
8 рядов поднял без ГПМ, особо не напрягаясь, но сейчас возникла необходимость в подъеме. Из требований были: безопасность работ и возможность выполнения этих работ одному) Сегодня вместо испытаний колхозо-крана, в виде 2-3 подъемов, его реальная эффективность оказалась на порядок выше и я закинул полтора поддона газобоков, больше времени не было, были другие дела. И так истоки. Была электролебедка с моей старой автомастерской, которой ранее выдергивали моторы, и уже лет 10 пылилась на потолке)) Была старая ржавая стальная лестница на даче, которая нужна была раз в 3-4 года, чтобы залезть на крышу бани для очистки трубы, там возле бани и стояла, навечно, как крейсер Аврора, потому что алюминиевую лестницу лень тащить и раскладывать)) Был небольшой металлолом…Все делалось на месте, из говна и палок)
Из какого-то шкива, вроде от Газели или Уаз
И старого ролика от моего паджа, типа такого
У которого сточил юбку-сделал шктв для троса на стрелу
Я не сварщик, и напряжение скачет, так что «срала-мазала-лепила» это да))
Лебедка у меня такая, но с данной задачей справится и самая дешевая, даже лучше будет, потому что легче.
Лебедку расположил внизу с внешней стороны, чтобы не мешалась захвату. Стрела делалась «на глаз», но ее вылет оказался очень эффективным. Одной рукой хватом за поперечину лестницы, не напрягаясь держится баланс, вторая рука держа пульт, одновременно направляет блок, в нужном направлении, избавляя от вращения.
Изучив виды захватов, остановился на таком, где шарнир расположен на 3/4 длины, реально очень удобен.
а вот блок уже в воздухе
Да, после подъема приходится лезть по этой же лестнице наверх для освобождения захвата, но это реально не долго. Можно снабдить захвать роликами, чтобы подъем был вскользь по стене, избегая кручения, можно придумать какую-нибудь автоматическую разцепку захвата, после того как блок поднят, но у меня пока в этом необходимости нет)
На лестнице установил небольшой обводной ролик, чтобы трос не терся о поперечину
Не смотря, на то, что крепление не жесткое, и вполне выполняет роль шарнира, примерно через 100-110 подъемов от пластикового блока осталось такое
Потом выбью ось и поставлю маленький подшипник.
Модернизировал лестницу удобной упорной планочкой))
Реально быстро, и чего я раньше не сделал…
Полагаю для возведения 1 этажа этого будет достаточно, а для 2 этажа, когда уже будет пусть черновой но ровный пол, планирую колхозить кран, который в интернете фигурирует как кран Чугунова, он так же на основе электролебедки, мне очень нра его конструктив и эффективность
Короче я рад))
Про безопасность забыл сказать, если что вдруг нае.ся, то оператор защищен самой клетью лестницы)) Но за 100 подъемов — ни намека что что-то идет не так))
Дом из газобетона – особенности самостоятельной укладки блоков. Опыт форумчан.
Чем же так привлекает газобетон застройщиков? Во – первых, газоблоки, по сравнению с многими другими материалами имеют небольшой удельный вес, а их размеры облегчают процесс укладки. Поэтому, даже неподготовленный человек, без опыта работы каменщиком, может довольно быстро освоить все азы правильной укладки газобетонных блоков. А сама работа с блоками, практически не отличается от укладки аналогичных строительных материалов.
Приспособления для самостоятельной укладки газобетона
Прежде чем перейти к описанию методики самостоятельной укладки газобетонных блоков, стоит сказать несколько слов о самом материале.

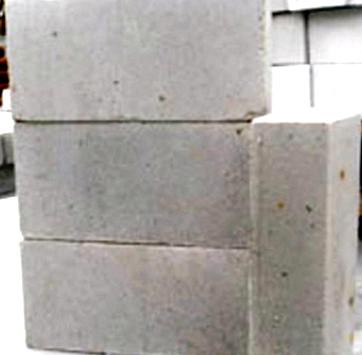

Газобетон – как строительный материал, представляет собой вид ячеистого бетона. В его основе лежит вяжущее вещество – портландцемент, известь и кварцевый песок.
Для изготовления газобетонного блока все вышеперечисленные составляющие тщательно перемешиваются, и, из полученной массы формируется большой блок.
После чего блок некоторое время находится в камере с высокой влажностью, а затем разрезается на блоки нужного размера. Затем они отправляются в автоклавную печь, где подвергаются обработке высокой температурой под давлением водяного пара.
Итак, если Вы решили самостоятельно заняться возведением дома из газобетонных блоков, то желательно приобрести следующие инструменты:

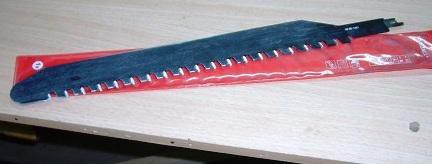

При распиле газобетонного блока не стоит пользоваться простыми ножовками по дереву, зубья очень быстро снашиваются. При больших объемах работ, потребуется р учная ножовка, с высокой степенью износостойкости и победитовыми наконечниками.
Пользователь forumhouse.ru (ник на форуме geonaft) рекомендует использовать при строительстве из газобетона следующие приспособления:

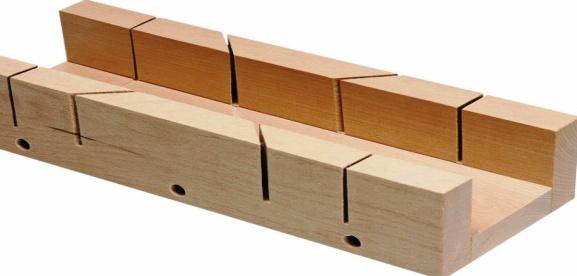

Для ровного разрезания блоков под оконные проёмы, наш форумчанин — Виктор Борисов (ник на форуме Victorprofessor) использует сабельную пилу и самодельное деревянное стусло:
– При резке блока в деревянном стусле получается сделать идеально ровный рез, который в дальнейшем не надо заглаживать.
При кладке газобетонных блоков, в качестве скрепляющего раствора можно использовать обычный цементно-песчаный раствор или же специальный клей.
Для подготовки клеевого раствора необходимо подготовить лопастную мешалку – насадку к электродрели.
Кроме этого, при возведении дома пригодится уголок, направляющий шаблон, резиновый молоток, а также строительный уровень.

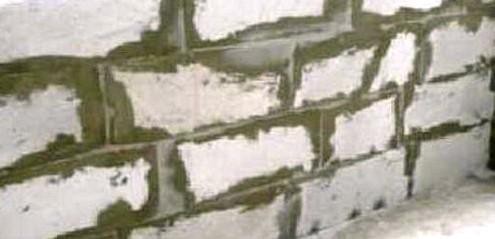

Некоторые застройщики используют при кладке цементно-песчаный раствор, считая, что так будет дешевле.

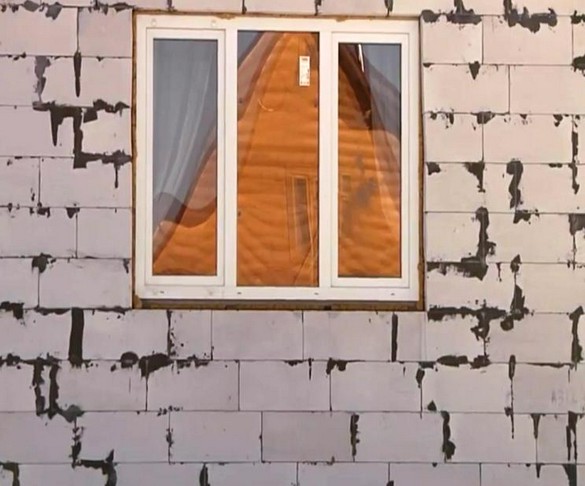

Швы являются мостиками холода, и чем тоньше они будут, тем теплее будет в вашем доме.
Укладка газобетонных блоков производится аналогично укладке схожих по параметрам материалов. Работу следует начать с выкладывания угла. При этом следует помнить, что именно от первой закладки блоков зависит дальнейшая прямолинейность всей поверхности стены. Именно поэтому вертикальность блоков необходимо контролировать с помощью отвеса и строительного уровня, а углы лучше всего контролировать с помощью шаблона.
После того как Вы выложили несколько рядов между ними натягиваются шнуры. Их необходимо закрепить на верхних углах газоблоков. Эти шнуры, выступая своеобразными ориентирами, позволяют укладывать остальные блоки гораздо быстрее и точнее.
При укладке из швов, между блоков выступает клеевой раствор, который следует удалять мастерком, а не затирать.
Пользователь forumhouse.ru (ник на форуме Vasili.S60) в качестве средства механизации работ рекомендует:
После завершения укладки очередного ряда блоков, необходимо рубанком подравнять поверхность и смести щеткой, оставшиеся мелкие фрагменты газобетона и пыль. При этом, чтобы избежать в дальнейшем появления трещин в стенах, необходимо следить за уровнем кладки.
Наш форумчанин Алексей (ник на форуме Алексей 1979 Т) делясь своим опытом советует:
– Для удаления неровностей лучше всего использовать шлифмашину с самой крупной наждачной бумагой. Так работа идёт быстрее.
Но, не смотря на то, что были протянуты ровные шнуры, все-таки рекомендуется контролировать ровность рядов при помощи строительного уровня и отвесов.
При возведении стены из газоблоков, также как и при строительстве кирпичной стены необходимо производить перевязку.
Иначе говоря, каждый последующий ряд укладываемых блоков смещается на половину своей длины относительно уже уложенного блока. Тем самым достигается прочность и монолитность стены.
После того как выложен первый этаж, обычно возникает вопрос – а как поднять блоки вверх для кладки второго этажа.
Пользователь forumhouse.ru (ник на форуме apin) решил эту проблему следующим образом.
– Для подъёма блоков на второй этаж я использую самодельную консоль с блоком. Что очень облегчает и ускоряет процесс работы.
Следует помнить, что, так как газоблок является гигроскопичным материалом, то на ночь и во время дождя необходимо укрывать горизонтальную поверхность блока плёнкой. Если же дом остаётся зимовать без крыши необходимо закрыть и стены, чтобы воспрепятствовать попаданию влаги на поверхность газобетонного блока.

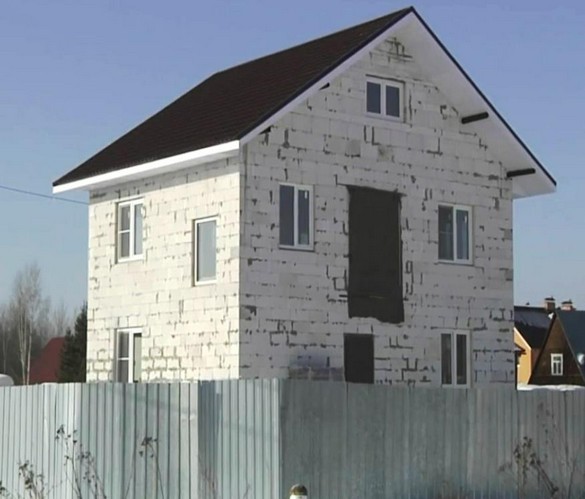

Итак, освоив все необходимые навыки и прислушиваясь к советам наших форумчан любой из вас сможет без труда возвести дом из газобетона.
Узнать больше о самостоятельном строительстве дома из газобетонных блоков можно в этом разделе нашего форума. Из этого видео Вы узнаете, как в одиночку сложить стены из газобетона. А в этом видеосюжете, наш форумчанин делится своим богатым опытом возведения дома из газобетона.
Особенности возведения дома из газобетонных блоков
Постоянные читатели нашего портала хорошо знают, что в рамках проекта «ДОМ ЗА ГОД» с FORUMHOUSE мы возводим современный и энергоэффективный дом из газобетона. После окончания работ т.н. «нулевого цикла», с которыми вы можете ознакомиться в истории проекта, мы перешли к следующему важнейшему этапу — кладке газобетонных стен.
Цель данного материала — выйти за рамки проекта и с помощью специалистов рассказать, как правильно возводить дом из газобетона. В формате мастер-класса профессиональные строители поделятся с вами секретами мастерства. А именно:
Инструменты, необходимые для строительства дома из газобетона
Одна из ключевых особенностей газобетона — лёгкость обработки блоков. Газобетон можно пилить, стачивать, шлифовать, штробить, имея в арсенале недорогой набор простых ручных инструментов. При этом, выбирая инструмент, следует помнить, что от его характеристик во многом зависит качество и скорость работ.
Минимальный набор включает в себя:
Кроме вышеперечисленных инструментов, для возведения дома из газобетона потребуются:
Как правильно заложить первый ряд газобетонных блоков
Важнейший этап строительства газобетонного дома — правильная закладка первого ряда газобетонных блоков, т.к. от этого полностью зависит правильная геометрия вышележащих рядов. Работа разбивается на ряд последовательных шагов, первый из которых — раскладка на фундаменте гидроизоляции.
Гидроизоляционный материал может быть оклеечным, обмазанным или рулонным. Практика показывает, что наиболее технологична в работе рулонная гидроизоляция, которая просто раскатывается на поверхности фундамента.
Кладка газобетонных стен начинается с закладки угловых блоков, но перед этим необходимо сделать разметку, чтобы выставить контуры стен в соответствии с проектом.
Для этого по углам фундамента в землю вбиваются колья (т.н. обноска) и к ним, на шурупах, крепится разметочная шнурка.
Шнурки на углах должны пересекаться под прямым углом. Для проверки геометрии промеряются ширина, длина и диагонали (они должны быть равны).
Обноска фактически помогает нам воссоздать видимый контур будущего дома. По натянутой шнурке мы можем проверить параллельность стен и прямоугольность углов.
Из наиболее частых ошибок при установке обноски можно отметить установку паллетов с блоками внутрь периметра фундамента, например, газобетон кладут на плиту. В результате невозможно точно промерить диагонали.
После того как смонтирована гидроизоляция, и произведена обноска контуров здания, переходим ко второму этапу — измерению перепада высот фундамента. Для этого можно использовать оптический или лазерный нивелир, или обойтись обычным гидроуровнем.
Перепад высот фундамента (между самой высокой точкой и самой низкой) не должен превышать 30-40 мм. Если перепад высот больше, то необходимо выровнять плоскость фундамента, используя бетонную смесь.
Третий этап — закладка угловых блоков. Очень важно заложить угловые блоки с точностью до миллиметра. Если не соблюсти это правило и заложить блоки с перепадом высот даже в 2-3 мм, то по мере возведения стен и накопления погрешностей на финише мы получим значительное расхождение в уровне верхних рядов кладки.
Измерив перепад высот фундамента, мы нашли наиболее высокую точку, с которой и начинаем укладку угловых блоков на ЦПС. Пересечение шнурок показывает место расположения угловых блоков. Блоки при укладке на ЦПС осаживаются резиновой киянкой.
После закладки угловых блоков необходимо ещё раз проверить горизонталь и вертикальные отклонения. Руководствуемся правилом: «лучше семь раз всё перемерить, чем один раз ошибиться».
Кладем газобетонные блоки: хитрости, секреты, технология
Гайд «Реального времени» в семи вопросах и ответах
Опытные строители говорят: в кладке газобетонных блоков нет никакого волшебства — нужно просто хорошо знать этот материал и быть внимательным к деталям. И наоборот, любой материал можно испортить халатным отношением и работой «на авось». Сегодня поговорим об особенностях укладки газоблоков — в формате вопросов и ответов.
Для укладки газоблоков используется клеевой раствор или монтажная пена специального состава. Лучше всего использовать клеевой раствор, потому что он дает минимальную толщину шва (всего 1 — 3 мм). При этом понятно: чем тоньше шов между блоками, тем меньше тепла будет через него теряться. Клей для кладки газоблоков изготавливают из портландцемента, в него добавляют присадки (включая и теплоизоляционные). Толщина шва получается от 1 до 3 мм, а теплопроводность после застывания получается примерно такая же, что и у самого газоблока. Так что на выходе мы получаем практически монолитную стену.
А если класть газоблоки на тот же цементно-песчаный раствор, что и соседнюю кирпичную постройку — получится шов в десять раз больше. Теплопотери могут составлять 30%. Но очень важно знать следующее: первый ряд блоков кладется на цементно-песчаный раствор. Это единственный такой ряд — раствором можно будет выровнять неровности фундамента.
Для начала, как и в случае любого другого стройматериала, фундамент надо гидроизолировать по верхней поверхности. Это можно сделать с помощью разнообразных гидроизолирующих материалов: рулонных, обмазочных, оклеечных и т. д. Главное — чтобы капиллярная влага из фундамента не имела никакой возможности проникнуть в газобетонный блок. Ведь мы с вами помним, насколько гигроскопичен этот материал и как важно уберечь его от отсыревания.
Второй важный шаг — определить, где будут установлены угловые блоки. Для этого разметьте стены, в соответствии с проектов: вбейте колья по углам фундамента, прикрепите к ним разметочный шнурок. Там, где шнуры пересекутся под прямыми углами, и будут углы дома. Но на этом этапе обязательно перепроверяйте размеры и диагонали на соответствие с проектом. Отклонений быть не должно.
Обязательно использовать натянутую шнурку. Следите, чтобы блоки не оттягивали шнур — ведь таким образом может сместиться целый ряд. Так что после того, как вы натянули шнурку — приготовьте клеевой состав (порошок разводится водой по инструкции).
Клей наносится специальным мастерком — кельмой. Важно, чтобы размер мастерка совпадал с шириной блока — таким образом кладочный шов будет той самой минимальной толщины, 1 — 3 мм.
Блоки нужно очищать перед укладкой: смахивать с них пыль, грязь. Так что на площадке обязательно пригодится и щетка.
Первый ряд блоков кладется на цементно-песчаный раствор. Вертикальные швы выполняются клеем, причем им намазывается торец уже установленного блока. Клей наносится мастерком снизу вверх. После того, как вы установили блок, надо его выровнять. Он должен стоять ровно, но чуть выше, чем соседний. После того, как вы состыкуете оба блока идеально ровно — в дело идет киянка: именно с ее помощью блоки выравниваются по высоте.
В таком случае устанавливается доборный блок. Мы с вами уже говорили о том, что газобетонные блоки — материал, который с легкостью распиливается, от него удобно отрезать куски нужного размера и геометрии. Поэтому если в ряд, который вы укладываете, не помещается целый блок, надо выпилить тот, который подойдет — доборный. Используется для этого ножовка для газобетона (наверняка она найдется в арсенале вашей строительной бригады, но если вы решили экспериментировать самостоятельно — специалисты говорят, что подойдет и простая болгарка, и даже ручная пила). Резать блоки начинаем через ребро.
Важно знать вот что: чтобы правильно сформировать вертикальные швы доборного блока, надо намазывать клей на боковые стороны именно его, а не на уже установленный соседний блок (как это было при основной кладке). Излишки клея уберете сразу же, пока он не успел застыть.
Для начала надо посмотреть, ровные ли получились стыки. Если есть неровности поверх ряда, их надо сточить специальным рубанком. Поскольку зубцы в этом рубанке «смотрят» в разные стороны и под разными углами, полоски на поверхности от него остаются не самые глубокие — но их тоже надо убрать (шлифовальная доска с абразивом поможет вам в этом). Нужно, чтобы неровностей между рядами был минимум: помним, что наша задача — минимум мостиков холода. Не должно быть и перепадов уровня блоков — ведь благодаря этому не будет и очагов высокого напряжения, и трещин в стене.
Рубанок и шлифдоска пригодятся нам после каждого ряда, не нужно ими пренебрегать. Потом всю пыль нужно будет тщательно убрать щеткой — поверхность должна быть ровной и чистой. А теперь можно класть следующий ряд.
В следующем ряду газоблоки кладут со смещением относительно предыдущего: сантиметров на 8 — 12. Класть начинаем точно так же, с угловых блоков, на клей. Продолжаем промазывать вертикальные швы клеем тоже.
Важно: чтобы шов заполнился клеем на сто процентов, блок надо сначала поставить на ребро, потом подвести к предыдущему — и только потом опустить на поверхность предыдущего ряда.
Если прочность блоков не самая высокая, то придется армировать каждый третий ряд. Но если вы привезли на площадку самые прочные блоки (например, марку D400 В 2,5), то этого не требуется.
Но понадобится армирование, когда вы будете делать оконные проемы. За один ряд до того, как начнется проем, сделайте штробу 40х40 мм в кладке, в нее заложите арматуру диаметром от 8 мм, так, чтобы за границы проема она выходила не менее, чем на полметра. Потом штробу заполняем цементно-песчаным раствором. Вот и всё.
Кладка блоков своими руками в доме из газоблоков
Ну вот и уложен первый блок-маячек.К концу дня выложил все 4 маячка по углам. гидоруровень сообщил мне что перепад по высоте не превышает полсантиметра-думаю неплохо.по равноудаленности получилось почти идеально, каждый маячек контролировал прецезионным уровнем на предмет горизонтальности. Завтра начну ложить первый ряд.
Ушел мешок цемента почти. Думаю завтра доложу остальное. Получается все нормально, блоки ложатся практически идеально.Фоток нет-забыл сфотать. Завтра выложу.
Ну вот-закончил самую муторную работу-первый ряд. После этого прошелся по нему рубанком и теркой-сгладил все неровности.
К вечеру проштробил болгаркой канавку в наружной стене под арматуру-завтра залью раствором, уложу арматуру и можно гнать стены.
Армопояс для своего дома из газоблока
Не забывайте делать ленты из армопояса
Штробы для армопояса
А штробите простым диском или алмазным? Алмазный хоть и подороже-зато дольше служит. кстати а почему арматуру нельзя заменить простой сеткой? порезать сетку на полосы и также под блоки положить. я думаю крепость не намного снизится, а то и повысится, так как сетка в горизонтали меньше гуляет, а арматура одной плетью гнется в любую сторону. сетку можно наращивать скруткой по длине
Как штробить газоблок для армопояса
На болгарку надкручивал сразу 2 диска через прокладку в 9 мм и резал две канавки сразу-потом шпателем выломал серединку и все.
KARABULAK писал(а):почему арматуру нельзя заменить простой сеткой?
По технологии нельзя-арматура лучше работает на растяжение чем сетка. Да вообще то при моем фундаменте все это излишне-делаю для спокойствия исключительно. На фото-проварка угловых стыков арматуры. Сегодня до обеда закончил с армированием, теперь все готово к началу кладки дома!
Хорошая примета
а не забыли монетку этого года положить под блок? говорят хорошая примета. я помню квартиру свою ремонтировал и при снятии ручки двери обнаружил монету 1951 года. строитель положил когда-то. так было романтично.
Промеряйте горизонт особенно на первом уровне
Промерил еще раз перепады высот по первому ряду и чесно обалдел-получилась разница не более 3 милиметров по высоте по всему дому. разница размера по диагонали 2 сантиметра. Вобщем геометрия как ни странно почти идеальная.
Потихоньку ложу стены, очень волнуюсь за углы, долго думал и придумал приспособы по углам дома-выставленые по отвесу маячки высотой 2.75 метра. Теперь уж точно не промахнусь с вертикалью.
Сегодня своеобразный юбилей-две недели исполнилось фундаменту!
Армирование блоков
Сегодня произвел армирование 4 ряда-начинаются окна! Сейчас размечу окна и продолжу. домик то растет!
Домик приобретает окончательные формы.
Закончил 11 ряд внешних стен! Начал устанавливать опалубку под балку. Завтра продолжу.
Доски буду на шпильки сажать да и все дела.
Ура! Сегодня положил в тело дома последний блок. (ряд над балкой) Можно сказать постройка коробки завершена.
С армопоясом выбрал компромис из советов, что мне здесь давали-сделал в блоках канавку размером 10 на 10 см. К вечеру проварил всю арматуру, просверлил на глубину 75 см стену и вмуровал в эти отверстия арматуры с приваренными шпильками. На все стены вышло 42 шпильки на 10 Думаю выдержит шторм
Послезавтра заливаю армопояс, и начинаю монтировать мауэрлат! Кажется начинается крыша!
Конструктив армопояса для дома из газоблока
Ножовка по бетону
По теме-сегодня утром выяснилось, что ножевка по бетону, что я купил ранее совсем перестала пилить-зубья затупились и стерлись, а пилить много надо! Недолго думая обзвонил гиперы строительные в Краснодаре и вот в Бау центре нашлась родимая всего за 840 руб, пришлось ехать брать, теперь дела веселее пойдут!Закончил 5 ряд, теперь озадачен подмостками-уже трудно доставать до верха.
Высота потолка в доме из газоблоков
Как делать штроб для армопояса
spiegel писал(а):У вас 3 реза на блок + долбежка
Это очень быстро-я за 1 час весь периметр дома обпилил и обдолбил.Зато высота стандартная коробки получилассь-2.8 метра
spiegel писал(а):Брус 180 конечно лучше
Не брус, а доска шириной 180 или 200 мм. На изгиб гораздо прочнее.Я со 150 эксперементировал-не понравилось-180 стоит уже железно, не играет.
Скорей всего буду брать 180. Я потом еще сам посчитаю по нагрузкам.
Приспособление для подъема газоблоков
Я так понял, там основная хитрость вот в этой петле из проволоки, которая фиксирует захват в «подготовленном» положении, и которая слетает при «контакте» с блоком:
Для захвата, совсем необязательно, чтобы петля слетала. Обратите внимание, что на боковых лапах в районе контакта с блоком саморезы завернуты насквозь, и острыми концами дополнительно блок фиксируют.
Саморезы, понятно! Но захват отпускают вниз в раскрытом (разведенном) состоянии с подтянутой петлей нижней частью. При ударении о блок петля слетает и «капкан» захлопывается! Я так понял кинематику этого механизма!
Перед тем, как начать кладку, под стеной раскладывают блоки:
