планка примыкания для фасада

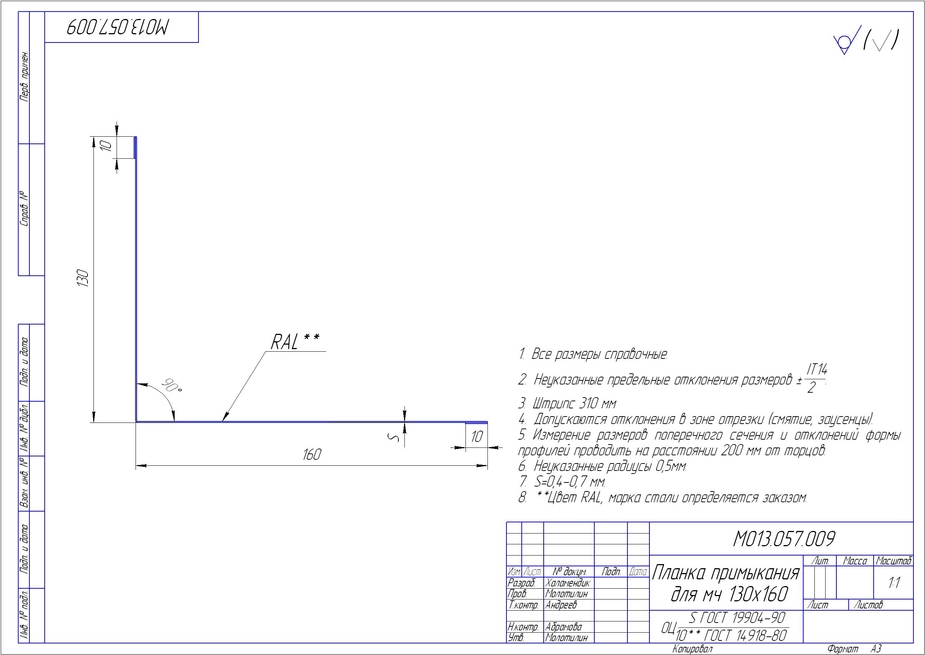

Планка примыкания для металлочерепицы 130х160 мм 2 м коричневая RAL 8017

Наличие

Доступно со склада самовывоза

Предназначена для установки в местах примыкания скатов кровли к стенам, дымовым трубам и другим вертикальным конструкциям для предотвращения попадания влаги и других атмосферных осадков под кровельное покрытие. RAL 8017 – цвет покрытия по каталогу RAL.

оцинкованная сталь с полимерным покрытием.

Гарантируем доставку вовремя!

Если мы опоздали, доставка — бесплатно.

Условия доставки и возможные услуги:

Стандарт RAL был представлен в 1927 году Немецким Институтом Гарантий Качества и Сертификации по просьбе производителей лакокрасочной продукции. На сегодняшний день таблица цвета RAL – самая популярная и старейшая система цветовых оттенков в мире. Ведущие западные и российские компании используют систему RAL для обозначения цвета.

Способ монтажа при примыкании к трубе

Способ монтажа при примыкании к стене

Примыкание к стене устраивается по тому же принципу, что и примыкание к печной трубе.

Способ монтажа при отделке изломов кровли

Источник

Зачем нужна планка примыкания для кровли?

Технология устройства скатных кровель достаточно сложна из-за того, что крыша имеет сложную геометрическую форму, кроме того, через ее поверхность выводятся дымоходные трубы и вентиляционные шахты, нарушающие герметичность кровельного покрытия.

Для дополнительной гидроизоляции мест, в которых происходит соприкосновение кровельного материала с вертикальными поверхностями, применяется планка примыкания для кровли. Этим термином называют доборные элементы для профнастила, металлочерепицы и мягкой кровли, которые, которые фиксируют поверх этих покрытий, чтобы защитить стыки от проникновения влаги и протечек. В этой статье мы расскажем, какие бывают планки примыкания, из чего они изготавливаются, а также как выполняется их монтаж.

Что такое планка примыкания?

Обычно доборные элементы занимают не более 3% площади скатной крыши частного дома, однако, именно от их правильного выбора и применения зависит герметичность и надежность конструкции.

Планка примыкания относится к доборным элементам кровли и используется там, где участок должен защищаться от проникновения влаги из-за того, что он примыкает к вертикальной поверхности.

Она применяется там, где кровля присоединяется к вентиляционной требе, дымоходу, стене здания, карнизной доске. Планка физически прикрывает место излома, чтобы вода не попадала туда. У доборных элементов планки примыкания следующие функции:

Помните! Опытные кровельные мастера утверждают, что более 90% протечек после укладки кровельного материала нового поколения происходят по причине неправильной организации мест примыкания. Хотя устранить эту проблему можно с помощью простых уголков своими руками, советы, как это сделать и полезное видео вы найдете в этой статье.

Виды планок

Разнообразие кровельных материалов очень велико, однако, также велик выбор доборных элементов для организации и герметизации мест примыкания. В зависимости от того какое используется покрытие, планки могут быть мягкими или жесткими.

Лист профнастила или металлочерепицы имеет жесткую форму, поэтому для них применяют уголки из оцинкованной стали с лакокрасочным или полимерным покрытием. Устройств мягких кровель выполняют с помощью эластичных, мягких полос, которые фиксируют в месте примыкания.

В этом вопросе действует одно правило: для герметизации стыка в месте примыкания применяют планки из материала такого вида, что и сама кровля. По технологии монтажа различают следующие типы планок:

Интересно, что раньше, когда в строительных магазинах не было такого разнообразия, планка примыкания для металлочерепицы или профнастила изготавливалась из обрезков этого кровельного материала.

Представьте, насколько кустарно смотрелись такие работы, да и свои функции такие планки выполняли слабо. Сейчас конечно можно изготовить доборные элементы своими руками, однако, не на много дороже приобрести их, причем их можно подобрать под цвет остальных элементов кровли.

Технология монтажа

Установка планок примыкания достаточно простой процесс, который требует тщательного следования инструкциям и точности. Для гидроизоляции мет проходов труб чрез поверхность крыши из металлической черепицы и профнастила используют конструкцию, которая имеет 2 части – нижнюю и верхнюю.

Процесс установки выполняется в следующей очередности:

Обратите внимание! Если собрать конструкцию правильно, примыкание будет организовано максимально герметично, зазоров и стыков, в которые может затечь вода, не останется. Если в целях экономии выбирать между двумя фартуками, внутренний обеспечивает лучшую защиту от протечек.

Требования к планкам примыкания

Внутренний и наружный гидроизолирующий фактор надежно защищают от проникновения влаги под кровельный материал, отсыревания термоизоляции и подгнивания элементов стропильного каркаса.

Так доборные элементы, приобретение которых обойдется менее, чем в 3 тысячи рублей, могут продлить срок службы крыши. Однако, чтобы система была эффективной, необходимо соблюдать следующие требования:

Важно! Организация мест примыкания мягкой кровли организуется совсем по-другому. Чтобы не проделывать саморезами отверстия в рулонном материале, планку приклеивают на одну сторону стены, а другой стороной – поверх кровельного материала.

Полезные советы

Хотя работа по оформлению мест примыкания к вертикальным поверхностям и проходок вентиляционных и дымоходных труб достаточно простая, существуют небольшие хитрости, позволяющие выполнить ее быстрей и качественней. Опытные мастера дают следующие советы:

Учтите, если вы выполните все рекомендации по обустройству мест примыкания на крыше, она будет надежной защитой от атмосферных осадков на протяжении всего срока эксплуатации.

Источник

Монтаж верхней и нижней планки примыкания кровли к печной трубе, дымоходу, стене здания и прочим поверхностям

11.02.2017 3,672 Просмотров

Все кровельные материалы имеют одно назначение — накрыть плоскость. Они созданы таким образом, чтобы укладка листов внахлест позволяла слоям материала плотно прилегать друг к другу, обеспечивая необходимую герметичность.

При этом, любая крыша — это сочетание нескольких плоскостей (скатов), соединяющихся друг с другом с образованием ребра или излома. Такие соединения называются примыканиями, и для их оформления выпускаются специальные элементы — доборы.

Они имеют разные виды, каждый предназначен для решения определенной задачи. В состав доборов входят многие элементы, предназначенные для всех возможных стыков или соединений.

Проще говоря, для любого случая перехода кровли в стену, в другой скат, для оформления карниза или других окончаний создан свой доборный элемент. Одним из них является планка примыкания, о которой стоит поговорить подробнее.

Что такое планка примыкания

Планка примыкания для кровли — доборный элемент, служащий для обеспечения гидроизоляции кровли в местах соединений с другими плоскостями — со стенами, примыкание двухскатной крыши к односкатной, верандами, скатами крыши, фасадами, печными трубами, вентшахтами, парапетами и т.д.

Часто встречающееся причисление планок примыкания к декоративным элементам не совсем корректно, так как чисто декоративная функция в данном случае второстепенна и не является основной целью.

Функция очень важная и ответственная, некачественно установленная планка примыкания не сможет выполнять свою роль, отчего возможны серьезные повреждения или разрушения подкровельных материалов или внутренних элементов дома.

Примыкание к кровле

Виды элементов

Различают два типа планок:

В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).

В других источниках указывается, что верхняя планка — это элемент для изоляции верхней части печной трубы, а нижняя — для нижней части, так как там получаются разные углы и требуются соответствующие элементы.

Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб.

Верхняя (слева) и нижняя (справа) планка примыкания

Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.

Кроме этого, применяется еще один вариант классификации:

Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.

Как сделать примыкание кровли к стене здания

Участки примыкания кровли к стене создают высокую степень опасности образования протечек. В таких местах часто скапливается мусор, который задерживает влагу, увеличивая нагрузку на защитное покрытие.

Максимально эффективный отвод воды может обеспечить только правильное устройство примыканий кровли.

Для оформления примыкания кровли под тупым углом (скат направлен вниз от стены) требуется планка из того же материала, что и основная кровля. Монтаж производится поверх покрытия.

Порядок действий такой:

Такая конструкция носит название «одинарный фартук«.

Примыкание кровли под острым углом (крыша идет вверх от препятствия) делается иначе:

Это — частный случай конструкции примыкания крыши к стене дома с помощью «двойного фартука«.

Примыкание к кровле и к парапету

Примыкание кровли к трубе дымохода

Для оформления прохода сквозь кровлю трубы круглого сечения существуют специальные конструкции, обеспечивающие герметичность и надежность отсечки.

Установка таких устройств имеет специфические особенности, подробно изложена в паспортах, описывать ее не имеет смысла.

Рассмотрим примыкание кровли к прямоугольной кирпичной трубе. Оптимальным вариантом является «двойной фартук«.

Монтаж планок примыкания к кирпичной трубе делается таким образом:

Описаны только операции с кровельными элементами, действия с элементами кровельного пирога и стропильной системы для краткости не рассматриваются.

Примыкание двускатной крыши к односкатной

Такой тип примыкания имеет собственное название — ендова или разжелобок. Оформляется по типу «двойной фартук», где нижняя ендова — основная планка, выполняющая функцию отвода воды к водосточному желобу, а верхняя ендова работает как крышка, защищающая от скоплений мусора и посторонних предметов.
Монтаж производится по стандартной схеме:

Все используемые элементы должны быть одного вида и типоразмера, подходить друг к другу конструктивно и по цветовой гамме.

Крепление односкатной крыши к стене

Другие виды доборных элементов

Планки примыкания — далеко не единственная разновидность доборов, используемых в строительстве крыши. Любой участок крыши, где плоскость переходит в другое направление или упирается в какое-либо препятствие, имеет специально разработанный и полностью соответствующий данному кровельному материалу доборный элемент.

Можно подобрать цвет, для крепежа используются специальные кровельные саморезы, снабженные прокладками из специальной «вечной» резины.

Существуют следующие элементы:

Необходимо учитывать, что среди доборных элементов не существует лишних или ненужных. Все эти детали созданы не для создания эстетичного внешнего вида (не только для этого), а для выполнения определенных задач, имеющихся повсеместно и создающих серьезные угрозы целостности крыши и всей постройки.

Попытки сэкономить или обойтись без какого-либо элемента могут вылиться в необходимость частых ремонтов, быстрое разрушение части или всей крыши, порчи стропильной системы, стен и имущества.

Полезное видео

Монтаж планки примыкания своими руками:

Источник

Планки в месте примыкания стены и кровли из профнастила

Кровельное покрытие в местах стыкования с дымоходом, вентиляционными люками, стенами, фронтоном здания теряет свою целостность. Чтобы защитить от негативного воздействия осадков (дождь, снег, талая вода), предотвратить преждевременную порчу крыши и стропил, предусмотрены специальные доборы. Для обеспечения герметичности используют планку примыкания.

Зачем нужна планка для профнастила?

Профилированные листы устойчивы к коррозии, достаточно легко монтируются, имеют привлекательный эстетический вид. Примыкание около печных труб и вентиляционных шахт – самое слабое, «протекаемое» место на крыше. Элементы позволяют не только добиться герметичности стыков, надежности креплений, но также исполняют декоративную функцию.

Характеристики и описание

Это металлический уголок со сторонами произвольной высоты. Оптимальные размеры: вертикальная сторона – 100-122 мм, горизонтальная – 220-250, ширина загибов – 10-15. В зависимости от места установки бывают двух видов:

Обычно применяются доборы из оцинкованной стали или остатков материала, которым покрыта кровля. В местах прохода дымовых или вентиляционных труб через листы используются как нижняя, так и верхняя планки. Первая служит для полной герметизации стыка и стропильной системы от проникновения осадков, влаги и коррозии, а также выполняет декоративную функцию. В местах примыкания к стенам здания верхняя является основной деталью гидроизоляции. Она препятствует попаданию воды, стекающей по вышерасположенным стенам, под крышу, защищая тем самым деревянные стропила от влаги.

Технология монтажа и конструктивные особенности

До начала размещения листов вокруг дымоходов, вентиляционных шахт осуществляют установку внутреннего фартука при помощи нижних планок примыкания для профнастила. Обе стороны угла имеют продольные загибы кромки по всей длине. Этим их конструкция отличается от верхних.

Так как места примыканий больше всего подвержены протечкам, к их обустройству нужно подходить очень внимательно. Самое главное – соблюсти последовательность сборки и правильно закрепить все детали. Для этого в местах нарушения целостности (стыковка с трубами, стенами) обрешетку делают с шагом намного мельче, чем на остальной поверхности. Размер нахлеста добора – не менее 15 см + обработка гидроизоляционным веществом.

Что необходимо учитывать при монтаже кровли?

Планки в месте примыкания крыши должны быть тщательно подогнаны, нельзя допускать зазоров. Толщина листа должна соответствовать толщине кровельного материала, но не превышать 0,55 мм. Такие детали более легко поддаются обработке, гнутся, принимают заданную форму. Штробы в стенах выполняют на глубину 1,5 см при помощи болгарки.

Образовавшуюся пыль необходимо тщательно смыть водой, дать возможность хорошо просохнуть, чтобы не снизить герметичность сцепления кирпичей и герметиков, которые наносят только на сухую поверхность! Наилучшим показателем адгезии (сцепления) с бетоном и кирпичем обладают герметические наполнители из силикона.

Линия примыкания листов к вертикальным стенам также требует тщательной гидроизоляции. Для этого используют оба элемента – верхний и нижний. Но в целях экономии материала можно добиться хорошей герметичности при помощи лишь второго. Схема крепления та же, что и вокруг дымохода: отгиб на вертикальной стороне угла заводят в штробу, а на горизонтальной – направляют вверх. Крепеж осуществляется саморезами или заклепками: вертикальной стороны – со стеной, горизонтальной – с листами кровли. Одновременно служит стоком для воды.

Профессиональный монтаж, надежный крепеж всех деталей продлят срок службы крыши. Возможность порошкового напыления краски позволяет реализовать любые цветовые решения.

Источник

Планка примыкания для металлочерепицы: виды и монтаж

Скат металлочерепичной кровли часто стыкуется с вертикальной поверхностью, такой, как стена, кирпичная труба, другая строительная конструкция.

Планка примыкания для металлочерепицы герметизирует место стыка и защищает внутреннее пространство дома от воды, стекающей по вертикальной поверхности во время дождя и сильного ветра.

Закрывая зазор на крыше, элемент позволяет также сохранить тепло. При монтаже планок примыкания используют герметизирующие составы.

Конструкция и назначение

Планка примыкания металлочерепицы – это доборный элемент, изготовленный из того же материала, что и основная кровля. Он имеют аналогичное защитное покрытие и окраску. Металлический лист изогнут под прямым углом вдоль длинной стороны, по длинным кромкам сделана отбортовка.

Планка примыкания предназначена для того, чтобы закрыть зазор, образующийся в месте стыка ската с вертикальными поверхностями. Это может быть стена, кирпичная труба и другие вертикальные строительные элементы.

Даже при самом точном раскрое невозможно добиться идеально плотного прилегания листов металлочерепицы к кирпичной, оштукатуренной или деревянной стене. Кроме того, при повышении температуры воздуха металл расширяется, и зазор необходим во избежание деформации листов.

Для того, чтобы перекрыть остающийся зазор, и применяют планки примыкания для кровли. Они устанавливаются на металлочерепицу или заводятся под нее и выполняют следующие основные функции:

Использование изделий стало естественным для владельца, заботящегося об эксплуатационных и эстетических качествах крыши своего дома.

Виды планок и их назначение

В зависимости от назначения различают следующие виды изделий для кровли из металлочерепицы:

Верхняя

Этот элемент фиксируется кровельными саморезами поверх листов. Она предназначена для отведения воды, стекающей по вертикальной поверхности. К вертикальной поверхности она клеится герметиком и может дополнительно фиксироваться саморезами.

Нижняя

Элемент заводится под листы металлочерепицы. Он служит для отведения воды, стекающей по скату. Он крепится к доскам обрешетки, которую следует в данном месте усилить.

Декоративная

Монтируется поверх нижней планки для того, чтобы улучшить эстетическое впечатление от места стыка поверхностей.

Размеры планки примыкания

Большинство производителей выпускает элементы стандартных размеров.

Верхняя планка выпускается размером 146*250мм, отбортовка по 10 мм загнута в плоскость изделия.

На заводе можно заказать и собственные размеры планок примыкания. Они будут выглядеть лучше, но и обойдутся дороже.

Монтаж планки примыкания для металлочерепицы

Как крепить элемент?

Чтобы кровля прослужила долго и не протекала, следует тщательно подготовиться к монтажу планки примыкания. Необходимо провести точные замеры по месту и аккуратно раскроить металл.

Установка узла примыкания к печной трубе проводится в таком порядке:

Аналогично монтируются и остальные узлы. От тщательности подгонки деталей напрямую зависит надежность стыка как с точки зрения гидроизоляции, так и предотвращения утечек тепла.

Опытные строители сформулировали ряд рекомендаций:

Существует два способа установки планок примыкания: со штроблением и без штробления.

Даже если по каким-либо причинам слой герметика разрушится, вода все равно не попадет внутрь стыка.

Такой способ существенно более трудоемкий и требует наличия перфоратора с насадкой для штробления.

Для стены из бруса канавка пропиливается дисковой пилой.
