Долой омеднённый алюминий, да здравствует чистая медь.

И так пришлось заньтся силовыми проводами идущими на усилители.Стояли провода фирмы kicx, дешёвые, по 150р за метр, из омеднённого алюминия, сечением 4Ga.Протяжки были и + и — от АКБ.И вот это китайское фуфло приказало долго жить, а именно окислились и разрушились концы на входах в дистрибьютеры, особенно минусовой провод.Он просто рассыпался в руках, а конец остался в дистрибьютере и прикипел так, что я не смог его выковырять, плюсовой в меньшей степени, но так же.Из за чего это произошло, я до конца не понял, возможно из за того что не был продублирован минус на кузов.То есть до АКБ доходил провод сичением 4Ga, а от АКБ на кузов шёл штатный, хотя при условии что там медь, сечение его 25 мм квадратных, то есть те же 4Ga.Либо всё таки дело в омеднённом алюминии.

Кстати просадки с ними были довольно сильные.При наваливании моргали фары, моргала приборка, плавали обороты и становилось всё хуже и хуже, пока музыка совсем не перестала играть.
И было принято решение раз уж менять проводку, то ставить чистую медь.От брендовых проводов отказался из за их цены, да и приемущество у них только в классе гибкости(у них 6-ой класс).Было принято решение тянуть Российский кабель ПВ 3, то есть кабель с гибкостью 3-го класса, но в остальном не уступающий брендовым проводам и сделанный из нашей меди, а медь делать у нас умеют.При чём минус решил тянуть не от АКБ, а брать с кузова и делать дубляж на кузов с АКБ.Для аудио системы не соревновательного уровня этого более чем достаточно.Единственный сучествующий минус, это то что можно поймать наводки, но меня это обошло стороной.И так купил 7.9 метра(всё что было в магазине) кабель ПВ 3 сечением 50 мм квадратных(грубо говоря 0 Ga).Он будет идти до дистрибьютера

И 4 метра кабеля ПВ 3 сечением 25 мм квадратных(примерно 4 Ga), он пойдёт от дистрибьютера до усилителей и концы там будут по 30-40 см, по этому большее сечение там не нужно, тем более это чистая медь, а максимальное потребление усилителей 50 и 60 ампер.
Был сделан дубляж массы с АКБ на кузов.Провод 50 квадратов, наконечники, змейка, термоусадка

Источник

Бескислородная медь OFC или омедненный алюминий CCA? Почувствует разницу слух? (бренд AMP)

Коротко об акустических проводах, СИЛОВЫХ кабелях и установочных комплектов — глядя со стороны, на расходы «музыкантов» на сопутствующие компоненты — это кажется довольно забавным, но лишь стоит столкнуться лично с необходимостью покупки «проводов» и «кабелей» шутки заканчиваются…

Как оказалось, довольно серьезную часть бюджета сборки сабового звена занимает покупка СИЛОВОГО кабеля, и всех необходимых компонентов!

Велосипед придумывать не к чему — компоненты сабового звена производства AMP, и как следствие, приобрел попутно УСТАНОВОЧНЫЙ комплект 4.04 для установки 4-х канального усилителя, на основе CCA кабеля!

Уточню, установщики акустических компонентов в студии ДОПУСТИЛИ монтаж сабового звена мощностью киловатт на основе CCA кабеля 4Ga сечением 21.1 мм²!

Пару слов о выборе ПРОДАВЦА кабеля — AMP! Подозреваю, нет никакого смысла переплачивать за «медь» именитых брендов, как например PRIDE, вы же не верите, что производитель акустических компонентов имеет в распоряжении металлургический комбинат по отливки изделий из меди?

Вся российская медь закупается Китаем, в России, по сути, не применяют медь, поэтому — Made in China, ОДНАКО, это не показатель того, что акустический провод тот или иной плохой, это просто переплата за бренд по факту.

Несколько основных вопросов связанных с выборов кабелей:
— Заметна ли разница в звучании акустики от CCA кабеля или OFC кабеля?
— Что предпочтительнее, акустический кабель OFC 4Ga («чистая» бескислородная медь 99.99%) или «сварочный» силовой кабель «КГ» 25-го квадрата?

Начнем с того, что все проблемы упираются в деньги!

Акустический кабель OFC 4Ga, бренда AMP, ценником примерно 800 рублей за метр — однозначно лучший вариант для подключения сабового звена (бренды меняются, но суть не меняется — чистая медь однозначно надежнее!), по сравнению с абсолютно любым кабелем CCA (омедненый алюминий) выигрывает по КАЧЕСТВУ и НАДЕЖНОСТИ использования!

Акустический провод CCA вполне себе пригоден для подключения небольшого усилителя на «фронт», где нет киловаттных нагрузок, в разумных системах!

В чем принципиальное отличие между АКУСТИЧЕСКИМ силовым кабелем и «сварочным» силовым кабелем? Есть несколько важных отличий:
— Акустический кабель обладает ультрагибкостью, что крайне упрощает монтаж кабеля по кузову;
— Оплетка акустического кабеля рассчитана на температуру 150°С, что без проблем выдерживает тепловые нагрузки под капотом автомобиля, в отличии от оплетки сварочных кабелей «КГ», которая рассчитана на работу на открытом пространстве, где температурная нагрузка не более 50°С;
— Сечение акустического кабеля 4Ga AMP 21.1 мм², а сечение сварочного кабеля «КГ» 25 — 25 мм², ОДНАКО, «медяшки» в акустическом проводе сделаны более тонкими, как следствие КПД ЭФФЕКТИВНЕЕ за счет отсутствия «свободного» пространства в жиле!
(Да, многие обратят внимание, что эффективнее было было использовать толстые жилы, но в автомобиле подобный кабель не протянуть, ибо он не гнется от слова совсем!)

Но, я собираю первую систему, любительскую, поэтому выбрал на первоначальном этапе (бюджет не осилил) силовой сварочный кабель «КГ», производство Рыбинск, по цене 385 рублей за метр, купленный в AvtoALL, ибо как оказалось, крайне сложно купить силовой кабель 25-го квадрата в городе, ибо «музыканты» скупают бухтами кабеля!

Да, силовой кабель «КГ» не настолько эластичный как акустический, и жилы довольно крупнее, но «новичку» в самый раз, по мере доработок системы, возможно докуплю акустический силовой кабель 4Ga!

Сейчас необходимо докупить наконечники, в обязательном порядке защитную оплетку на кабель — Змеиная кожа, предохранители, и система на монтаж!

Ответьте на вопрос, есть ли разница в звучании акустики при использовании OFC («чистая» медь 99.99%) кабеля и CCA (омедненный алюминий) кабеля?!

Источник

О применении омедненной алюминиевой жилы (CCAW) в СКС

В продаже появились кабели передачи данных новой конструкции – построенных на основе алюминиевой омедненной жилы (английский Copper Clad Aluminium Wires – CCAW). Проводник в этом кабеле состоит из двух частей. В центре провода находится алюминиевый сердечник, покрытый снаружи тонким слоем меди.

Технология применяется, как правило, для создания кабелей категории 5е. Главным достоинством кабеля подобного рода является его более низкая стоимость по сравнению с классическим, полностью медным вариантом. Теоретическое обоснование конструкции CCAW заключается в том, с повышением частоты передаваемого сигнала, ток все больше начинает протекать по поверхности проводника, чем по его центру. В физике это явление называется «поверхностным эффектом» (Skin-Effect). А так как поверхность жилы кабеля витая пара новой конструкции состоит из меди, то отличий от однородного медного кабеля быть не должно и кабель CCAW должен соответствовать всем требованиям, предъявляемым категорией 5е. Приведенные теоретические рассуждения соответствуют действительности, но есть некоторые подводные камни.

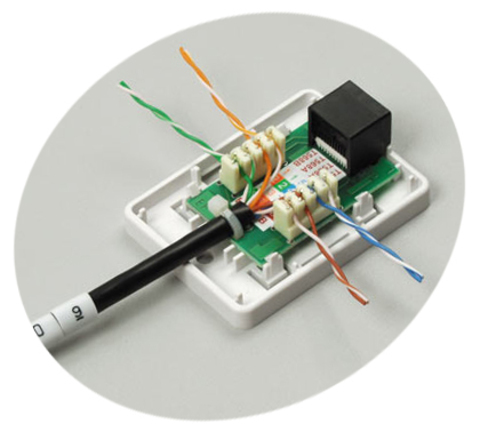

А подводные камни заключаются в том, что кабельная сеть состоит не только из кабелей, но и из их оконечных соединителей. Оконечными соединителями могут быть либо модульные розетки форм-фактора RJ-45, либо кроссовые плинты, предназначенные для расшивки сразу нескольких пар. По современным стандартам, в обоих случаях используются ножевые контакты типа IDC (Isolation Displacement Contact – контакт с вытеснением изоляции), так как остальные способы (болтовое соединение и пайка) устарели, не соответствуют категории 5е и не применяются в создании структурированных кабельных сетей (СКС).

Принцип действия контакта IDC заключается в том, что кабельная жила в изоляции проталкивается между лезвиями ножевого контакта. При этом прорезается изоляция в зоне контакта и верхний слой проводника, в результате чего образуется газонепроницаемый промежуток А, или «холодная сварка». За счет упругой конструкции ножевого контакта, в месте холодной сварки на жилу действует прижимная сила F, которая обеспечивает надежность соединения на протяжении полного срока эксплуатации СКС – до 25 лет.

У кабелей CCAW есть еще один серьезный недостаток, это непригодность для использования в сети устройств, получающих питание по стандарту PoE (Power over Ethernet). Согласно этому стандарту, постоянный ток, через кабель передачи данных, поступает на необходимое устройство. Так как ток постоянный, то поверхностный эффект, описанный выше, на него не действует, и он протекает по всей площади сечения проводника. Так как значительную часть сечения жилы CCAW занимает алюминий, имеющий более высокое активное сопротивление, чем медь, следовательно, активное сопротивление шлейфа кабеля становится выше, что приводит к значительным потерям мощности питания на нагрев. Это может привести ко многим проблемам. Во-первых – это недостаток мощности для питания устройства PoE в дальних сегментах СКС. Во-вторых, внутри больших пучков проводов может произойти оплавление изоляции. В-третьих – как уже говорилось выше, тепловое расширение жил кабеля CCAW, смонтированного в ножевые контакты IDC, рассчитанные на работу с полностью медными проводниками, приводит в негодность контактный промежуток и выводит из строя сегмент сети.

В итоге можно сделать вывод о полной непригодности кабеля конструкции CCAW для проектирования и монтажа СКС, ввиду полного отсутствия на рынке соединителей, рассчитанных на работу с ним. Кроме того, одним из качеств хорошей СКС является ее универсальность, а кабели CCAW непригодны для использования стандарта PoE, широко используемого, например, в IP–телефонии, IP-видеонаблюдении и многих других областях. Стоимость этого кабеля CCAW, конечно, ниже, нежели полностью медного, но потери на ремонт сети и простой оборудования, в конечном итоге, значительно превысят эту экономию. У омедненного алюминиевого кабеля есть только одно неоспоримое преимущество – меньший вес, но на фоне всех описанных недостатков это выглядит очень несерьезно.

Поэтому, для профессиональной организации медного сегмента СКС может быть только одно решение – полностью медный кабель и это надо учитывать в расчете СКС.

Источник

Омедненный алюминий что это такое

Алюмомедный провод CCA (биметаллическая витая пара)

В предыдущей статье описано, что такое вообще витая пара, что означает маркировка в ее названии. В данной статье будет рассказано, что такое биметаллическая витая пара, в чем плюсы и минусы медной и алюмомедной витой пары, какая разница между CCA разных производителей.

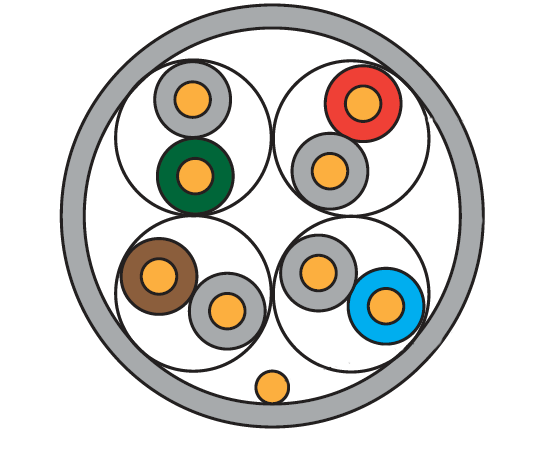

ССА — это общее обозначение омедненной жилы проводника с алюминиевым сердечником. Витая пара, содержащая два металла — медь и алюминий — считается биметаллической.

Основные достоинства и недостатки медных и алюминиевых жил

Медь.

малая величина электрического сопротивления;

эластичность и механическая прочность материала и контактов;

хорошо паяется, лудится, сваривается и даже скручивается;

даже после окисления поверхности контакты имеют низкое переходное сопротивление;

при опрессовке или монтаже смазка поверхностей не нужна;

высокая стоимость меди и продукции, содержащей медь.

Алюминий

в три раза легче меди;

в несколько раз дешевле меди;

электропроводимость в 1,7 раза хуже, чем у меди;

аморфный материал, со временем «вытекает» из обжима;

окисляясь, поверхность значительно теряет проводимость;

сварка проводится в среде инертного газа, а пайка невозможна без специальных флюсов с припоями;

зону контакта при соединении следует зачистить и после соединения (кроме сварки) покрыть нейтральной смазкой.

Алюмомедный провод

Указанные плюсы и минусы побудили провести поиск компромисса, которым и стала алюмомедь. Алюмомедный проводник – алюминиевая жила в центре, плакированная медью снаружи.

Достоинства витой пары CCA

1. Проводимость значительно выше, чем у алюминия, хотя и меньше, чем у меди. Но медная поверхность не образует поверхностную плёнку окисла и не снижает качество соединения.

2. Провода и кабели из алюмомеди стоят меньше медных и имеют меньший вес, что делает их особенно полезными там, где важно уменьшение массы (например, при прокладке «по воздуху»), успешно заменяя медь и снижая до 40% вес проводки.

3. Обмедненный кабель CCA реже воруют, так как его переработка слишком дорога из-за необходимости отделения меди от алюминия и поэтому перекупщики цветных металлов просто не принимают алюмомедь.

Недостатки витой пары CCA

1. Значительное количество низкосортной продукции, не соответствующей характеристикам, заявленным в документации: низкосортные токопроводящие материалы и их заниженное сечение, более тонкая изоляция и оболочка.

2. Результаты тестирований этого кабеля дают значительный разброс параметров, зачастую не соответствующих заявленной категории 5-е. В некоторых случаях даже при длине кабеля 120 метров (от проверенного производителя) были получены удовлетворительные результаты при условии, что подключённое оборудование тоже было высококачественным, но в большинстве случаев с «левым» кабелем UTP-ССА работоспособность сети протяжённостью 60-70 метров не удавалось наладить.

3. «Текучесть» алюминия, аморфного металла, требует регулярной (1-2 раза в год) подтяжки обжимных соединений в силовых цепях, а в низковольтных – ещё более пристального наблюдения. В значительном числе случаев возникает необходимость полного обновления контакта.

4. Несовместимость с технологией Power over Ethernet или PoE, обеспечивающей питание абонентских устройств с помощью тех же кабелей передачи данных, так как сопротивление алюминия значительно выше меди, а постоянный ток будет течь по всему сечению проводника, большая часть которого – алюминий. А это – потери мощности на нагрев, особенно опасный при прокладке кабелей пучками.

Таким образом, в случае применения чисто медных проводников проблемы возникают крайне редко, срок службы сетей максимально длинный, обслуживание редко, но цена такой сети гораздо выше. В случае биметаллических проводников в витой паре результат может отличаться от ожидаемого, причём не в лучшую сторону, да и газонепроницаемость контактов может быть под вопросом. К тому же после врезки в коннектор невозможно предугадать, какая именно часть кабеля (медь или алюминий) будет контактировать с ножевым контактом IDC, что в свою очередь каким-то непредсказуемым образом повлияет на величину волнового сопротивления (импеданс). Но при малой длине линии и краткосрочных проектах организации сетей можно значительно снизить себестоимость проекта и получить рабочую сеть с достаточными для эксплуатации параметрами.

Что такое CCA и в чем может быть разница в кабеле с одной аббревиатурой.

Copper Coated Aluminum – алюминий покрытый медью. Это более экономичная технология в плане уменьшения содержания меди. Витая пара CCA Copper Coated Aluminum получена способом электролитического осаждения и имеет более тонкий слой меди – ориентировочно 9%. Соответственно, чем меньше биметаллическая жила содержит меди, а больше алюминия, тем менее она качественна и имеет существенно разные характеристики. Сигнал в омедненной витой паре с 9% содержанием меди затухает быстрее, чем в 20-35%-х, что сказывается на уменьшении длины сегментов при сохранении равных значений передачи сигнала.

В настоящее время на рынке CCA витой пары много предложений, в которых неподготовленному потребителю разобраться достаточно сложно, чем пользуются недобросовестные поставщики. На глаз найти отличие между разновидностями CCA кабелей практически невозможно. А поставщики CCA витой пары не всегда готовы предоставить полную информацию по данному вопросу, сознательно или по незнанию вводя потребителя в заблуждение и делая аргумент на более низкой цене. Дешевая витая пара CCA находит своего потребителя и может быть применима в различных системах видеонаблюдения при условии точного знания ее характеристик.

Приобретая кабель витая пара, уточняйте у поставщика не только категорию витой пары, диаметр кабеля, но и процент содержания меди, вес бухты, а также каким способом нанесения меди витая пара CCA сделана. Специалисты расскажут о характеристиках реализуемой продукции и помогут грамотно подобрать именно тот кабель витая пара, который нужен для решения конкретных ваших задач.

Источник

Медь или алюминий в витой паре?

С недавнего времени внушительный сегмент структурированных кабельных систем заняли недорогие информационные кабели категории 5Е. Низкую стоимость этих кабелей обеспечивает особая конструкция, в которой используются одновременно два материала. Первый из материалов – алюминий. Из этого металла изготавливается сердцевина жилы кабеля. Второй металл – медь. Из нее изготавливается внешняя часть кабеля. Название этой конструкции – Copper Clad Aluminium Wire (в дальнейшем буде использоваться аббревиатура CCAW).

Популярность предложения обусловлена тем, что стоимость такого кабеля в несколько раз ниже аналогов по причине частичной замены дорогостоящей меди на более дешевый алюминий. Такая замена возможна благодаря понятию скин-эффекта, согласно которому передача высокочастотных сигналов осуществляется по внешней части проводника. Таким образом, замена меди на более дешевый алюминий не влияет на характеристики кабеля при работе с сигналами высокой
частоты, а эффективность CCAW не уступает полностью медным аналогам.

Проблемы кабелей CCA

Самым важным условием для передачи сигнала является подключение кабеля к оборудованию. Простая истина, однако именно она является главной проблемой кабелей ССА. Но прежде чем углубляться в вопрос, немного отвлечемся.

Каждый изолированный проводник врезается в ножевые контакты соединителя.
Ножи соединителя разрезают изоляцию жилы и образуют в контакте вакуум.
Сила давления со стороны ножей обеспечивает жесткую фиксацию проводника, что гарантирует образование вакуумной среды в области контакта. Это обеспечивает системе срок эксплуатации, который не уступает сроку службы кабельной трассы.
Разработка вышеописанной технологии проводилась под СКC с медными кабелями. На работу с частично медными она не рассчитана. Отсюда и первая сложность эксплуатации этих CCAW.

Еще одна сложность возникает в связи с равномерностью импеданса – волнового сопротивления. Значение импеданса варьируется в зависимости от того, с какой частью проводника контактируют ножи соединителя – алюминиевой или медной.

К тому же, импеданс – не единственное, на что влияет разница металлов. Уже упомянутая технология IDC испытывалась на медных кабелях в рабочем температурном диапазоне от – 20 до + 70 градусов по Цельсию. У алюминия значения теплопроводимости и температуры плавления отличаются от меди, а значит и уверенности в том, что омедненный кабель будет обеспечивать надежную работу – нет.

Вдобавок ко всему стоит отметить, что ножи IDC, как правило, изготавливают из меди. Это значит, что в месте контакта могут сталкиваться алюминий и медь. А взаимодействие этих материалов вряд ли можно назвать надежным.

Негативные последствия использования CCAW

Очевидно, что омедненные кабели не так уж идеальны, как кажутся на первый взгляд. С другой стороны, теоретические опасения на практике оказываются несостоятельными. Но не в данном случае.

После монтажа и тестирования, по прошествии некоторого времени может обнаружиться, что контакт попросту пропал.

Такой внезапный простой сети может повлечь за собой ряд проблем, а, следовательно, и значительное увеличение затрат. Причиной сбоя может быть нарушение герметичности в месте контакта проводника и соединителя, что в свою очередь может возникнуть, как раз, из-за температурного изменения жил.

Явным недостатком омедненных кабелей является несовместимость с Power over Ethernet (PoE). Данная технология предусматривает, что абонентские устройства будут получать питание через те же кабели, по которым идет передача информации. Медные проводники прекрасно справляются с этой задачей благодаря низкому сопротивлению материала. Алюминий же имеет куда большее сопротивление, чем медь. А так как ток – постоянный, то он проходит не по поверхности кабеля, а во всему сечению проводника. Следовательно, использование CCAW приведет к огромной потере мощности питания и сильному нагреванию кабелей. В больших пучках проводов нагревание приведет к плавлению изоляции. Помимо этого, есть вероятность теплового расширения жил – это сделает кабель несовместимым с IDC соединителем и выведет из строя целый сегмент сети.

Заключение

На первый взгляд использование алюминиевой сердцевины кажется логичным и правильным решением. Однако при более детальном изучении оказывается, что идея несостоятельна по многим причинам. В первую очередь стоит отметить ненадежность соединения кабеля. Современные качественные соединители разработаны исключительно для полностью медных жил – только так можно быть уверенным в качестве и надежности соединения.

Омедненные кабели ССА обойдутся значительно дешевле, однако через относительно короткое время потребуют дополнительных затрат из-за возникших проблем с передачей данных.

Отсюда приходим к выводу, что для гарантированно качественной работы сети рекомендуется пользоваться полностью медными кабелями, хотя на практике LAN-кабель CCA неплохо работает.
