Ока что под капотом

1.2. Подкапотное пространство

Подкапотное пространство (вид сверху):

8 – аккумуляторная батарея
9 – воздушный фильтр
10 – топливный насос
11 – расширительный бачок системы охлаждения
12 – ремень крепления запасного колеса
13 – болт крепления запасного колеса

Подкапотное пространство (вид сверху, запасное колесо снято):

Подкапотное пространство (вид снизу):

Copyright © 2007-2021 Все права защищены. Все торговые марки являются собственностью их владельцев.

Источник

Обзор подкапотного пространства

1. Установка трамблера и катушки зажигания от Ваз 2108.

Суть переделки в переделке трамблёра. Нужен трамблер 2108 и датчик распределитель от ОКИ.
1. Разбираются оба трамблёра.
2. Из «трамблёра» ОКИ снимается шторка датчика холла, и переставляется в трамблёр 2108 вместо штатной, на этом этапе возможны подгоночные работы, в моём случае длина втулки от шторки ОКИ была короче на 4.5 мм, что выбирается шайбами, ( от восьмерки шторка имеет 4 сектора, от ОКИ 2 сектора), после чего трамблер собирается и устанавливается на двигатель.
3. Подключается на место разьём датчика холла, и теперь его можно проверить со штатной катушкой.
4. В подкапотном пространстве в радиусе » короткого» ВВ провода устанавливается катушка зажигания 2108. Проводами соединяется со штатными «мамами» стоковой катушки.( на этом этапе если предусмотреть разьём возле штатной катушки, то можно осуществить откат этой системы на стоковую, даже в пути.)
5. Устанавливаются ВВ провода, 1 в 1цилиндр 3 во 2 цилиндр.
6. Теперь нужно «посветить в дырку» и собственно всё.

Преимущества : Явных отличий от стока нет. При «плохом» аккумуляторе заводится в мороз стабильнее. Исключены выстрелы.

Комментарий вполне справедливый: Что за? Блин ну вы даете! Вы бы еще подвеску без подрамника собрали! Все зубиловоды избавляются от этой конструкции, и ставят от оки, а вы сделали наоборот, что ухудшает показатели…
Выстрелы в карбюратор из-за некачаственного выставления зажигания…

Скорее всего поменяю все обратно и сделаю 2 катушки и 2 коммутатора

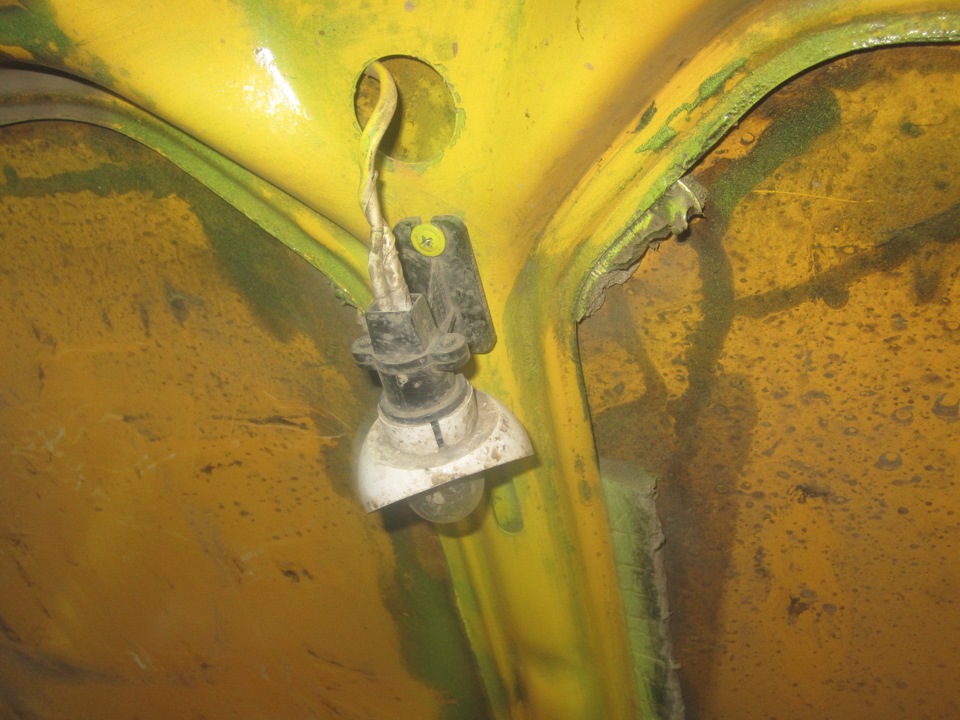

2. Подкапотная лампа. В темное время суток полезно) Идет напрямую к АКБ через выключатель.

3. Желтая крышка от 2108) Через старую железную кидало масло.

4. Так же убран «колдун», разведены контуры тормозов. На драйве окаводы много пишут про это. Сделал. Понравилось) Тормоза стали в разы эффективнее.

5. Бензонасос «Пекар». Старому было 10-ть лет. Со всех щелей шло масло.

6. Прекраснейший стартер «КатЭк». Редукторный. Крутит в любой мороз, как бешенный) Даже если АКБ при старте менее 7 вольт) Не разу не подвел)

7. Термостат от 2108. Не знаю какой родной. Но принял машину я от отца с ним) Тепло в салоне. Даже очень)

9. Поменял коммутатор. Изменений не обнаружено. 🙁 Но старому так же 10 лет. Заменим. Ничего страшного. Тем более цена не кусается 380 р…

10. Установка 2-х сигналов. Позже установлю либо пневмо дудку либо два волговских низкой частоты через реле.

КАМАЗ))))) когда первый раз увидел — долго смеялся)

Оценивайте) Кому понравилось, вы знаете что делать) Коментарии с советами и вопросами обязательны!)))

Источник

Подкапотное пространство Ваз 1111 ОКА

Подкапотное пространство (вид сверху):

8 – аккумуляторная батарея
9 – воздушный фильтр
10 – топливный насос
11 – расширительный бачок системы охлаждения
12 – ремень крепления запасного колеса
13 – болт крепления запасного колеса

Подкапотное пространство (вид сверху, запасное колесо снято):

Подкапотное пространство (вид снизу):

Источник

Ока под капотом фото

Современные российские автомобили

Разделы

Подкапотное пространство

Подкапотное пространство (вид сверху):

1 – запасное колесо
2 – подводящий шланг радиатора 3 – термостат
4 – датчик момента искрообразования 5 – двигатель
6 – бачок омывателя
7 – катушка зажигания
8 – аккумуляторная батарея 9 – воздушный фильтр
10 – топливный насос
11 – расширительный бачок системы охлаждения 12 – ремень крепления запасного колеса 13 – болт крепления запасного колеса

https://azimut78.ru спиннинг salmo elite micro jig 10.

Подкапотное пространство (вид сверху, запасное колесо снято):

1 – тяга привода замка капота 2 – стойка передней подвески 3 – регулятор давления в приводе тормозов 4 – пароотводящий шланг радиатора 5 – главный цилиндр гидропривода тормозов 6 – отводящий шланг радиатора 7 – корпус привода вспомогательных агрегатов 8 – тяга привода воздушной заслонки карбюратора 9 – свеча зажигания
10 – шланг вентиляции картера 11 – высоковольтный провод 12 – насос омывателя ветрового стекла 13 – пробка маслоналивной горловины 14 – шланг большой ветви вентиляции картера 15 – пробка расширительного бачка 16 – вакуумный усилитель тормозов 17 – тяга привода дроссельной заслонки карбюратора 18 – бачок главного цилиндра гидропривода тормозов 19 – коммутатор зажигания

1 – подрамник
2 – двигатель
3 – радиатор
4 – коробка передач
5 – стабилизатор поперечной устойчивости 6 – выключатель света заднего хода 7 – стойка передней подвески 8 – рычаг передней подвески 9 – растяжка рычага передней подвески 10 – рулевая тяга
11 – рулевой механизм
12 – реактивная тяга привода переключения передач 13 – тяга переключения передач 14 – приемная труба глушителя 15 – внутренний шарнир привода передних колес 16 – стойка стабилизатора поперечной устойчивости 17 – наружный шарнир привода передних колес

Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями.

Исходя из технических требований и задания, выдвинутого конструкторам, весь автомобиль и в частности силовой агрегат, должен был быть выполнен из широко распространенных комплектующих изделий, иметь возможность выполнять техническое обслуживание и ремонт своими руками без привлечения квалифицированных услуг сертифицированной станции технического обслуживания.

История развития семейства автомобилей Ока видела применение различных силовых агрегатов. Изначально при «прототипировании» на автомобиль был установлен оригинальный мотор Daihatsu Cuore серии AB, имевший 2 цилиндра и развивавший мощность 26-30 л.с. Было изготовлено несколько первых автомобилей для проведения испытаний.

Несмотря на то, что конструкция двигателя была полностью отработана конструкторами Toyota, данный мотор не был скопирован советскими конструкторами, так как при анализе конструкции выявились повышенные требования к качеству изготовления деталей и сборки самого мотора.

Кроме того, установка такого силового агрегата потребовала бы полностью создать производство двигателей с «0», что повлияло бы на конечную стоимость автомобиля и сроки выхода авто в серию.

К моменту утверждения концепции «молодежного» или «народного» автомобиля на конвейер тольяттинского автозавода был поставлен автомобиль ВАЗ 2108, что и определило судьбу силового агрегата для малышки.

К 1979 году конструкторы силовых агрегатов ВАЗа полностью отработали двигатель 2108 и уже были готовы перейти к смене линейки 1,1 л экспортных двигателей ВАЗ 2108-1 на 1300 кубовый мотор 2108, который шел на внутренний рынок. Поэтому было принято решение разрабатывать свой 2-х цилиндровый мотор на базе нового силового агрегата, который составлял основу производственной линейки ВАЗа.

Двигатель ВАЗ 1111

Двигатель Оки объемом 650 куб.см. получился из половинки силового агрегата 2108. Выбор именно половины уже разработанного блока и самого двигателя обуславливался стоимостью разработки оснастки для изготовления 2-х цилиндрового двигателя. Особенностью конструкции этой рядной бензиновой двойки является верхнерасположенный распределительный вал, который управляет работой четырех клапанов — по 2 на каждый цилиндр.

Рабочий процесс в двигателе происходит за два оборота коленчатого вала, что обуславливает наличие вибраций при работе ДВС. Для компенсации дисбаланса установлены два уравновешивающих вала, гасящих вибрацию. Мощность движка составляет 29 л.с. Максимальный крутящий момент составляет 44,1Нм, который достигается при 3400 об/мин.

Система снабжения топливом выполнена по стандарту Евро-0 на базе карбюратора. Топливный насос имеет механический привод от агрегатов двигателя.

Масляная система выполнена аналогично оригинальному 2108 с применением шестеренчатого насоса. Забор масла производится из картера и направляется по внутренним каналам непосредственно к трущимся парам распределительного и коленчатого валов.

Стенки цилиндров смазываются масляным туманом, образовывающимся при вращении коленчатого вала. Штоки клапанов и детали механизма газорапределения за исключением собственно распредвала смазываются самотеком.

Двигатель ВАЗ 11113

Двигатель Ока 11113 (ВАЗ 11113) появился в процессе доработки силового агрегата ВАЗ 2108 и доведения его рабочего объема до 1500 л.с. Опять же использовалось половинчатое решение. Блоки двигателей и 650 и 750 кубового объема внешне были абсолютно идентичны. Изменения коснулись диаметра поршня, который был увеличен с 76 до 81 мм. Блок двигателя был изменен по внутренней конструкции.

Были утончены перегородки между цилиндрами и устранен дополнительный контур охлаждения камеры сгорания. Силовой агрегат стал более высоконагруженным в температурной части. Этот недостаток на первых этапах приводил к заклиниванию поршней, образованию задиров на стенках цилиндрах и прочих неисправностей, возникающих по причине недостаточного охлаждения.

За счет выполнения доработок мотор 11113 стал более мощным и выдавал уже 35 л.с. и 52 Нм тяги. Двигатель остался карбюраторным и соответствовал экологическим требованиям Евро-0.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента. Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать.

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

При возникновении неисправности на трассе достаточно положить смоченную тряпку на корпус насоса. Этого будет достаточно для того, чтобы доехать до места базирования и выполнить замену диафрагмы.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.

ТО двигателей Ока

Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.

По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.

При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.

Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.

Каждые 30 000 км требуется обязательная регулировка клапанов. Но по факту регулировка зазоров производится по техническому состоянию с контролем на данном пробеге.

К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.

На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.

Тюнинг и доработка двигателей Ока

Тюнинг двигателя Ока не представляет практического смысла в условиях обыкновенной эксплуатации. Повышение мощности и крутящего момента при перепрошивке блоков ЭСУД может дать прирост до 10% лошадиных сил, что при мощности около 30 л.с. будет не особо целесообразным.

В качестве гаражных доработок тюнинг двигателя Ока выполняется установкой инжектора от ВАЗ 21083i, но стоимость доработки может быть сравнима с установкой китайского литрового двигателя TJ376QE FAW (Daihatsu), который монтировался на автомобиль серпуховского производства СеАЗ Ока 11116-02 в 2007-08 гг.

Прочие мелкосерийные силовые агрегаты Ока

Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.

В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.

Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.

Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.

В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.

Спортивный вариант Оки использует двигатель от Приоры.

Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.

Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.
