Дом из газобетона с односкатной кровлей по собственному проекту. Опыт участника портала

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Несмотря на неутихающие дискуссии между сторонниками и противниками, одним из популярнейших кладочных материалов сегодня считаются газобетонные блоки. Вот и Swift099, задумав строительство своего дома, остановился на газобетоне, а опыт его строительства будет полезен тем, кто также ограничен в ресурсах, но решил строиться.

Содержание

Рано или поздно, но практически перед каждым встает необходимость расширения жилплощади и один из вариантов – взять ипотеку под строительство своего дома, а не для покупки квартиры большей площади. Так и поступил участник нашего портала с ником Swift099, воплощение своего проекта начавший в марте прошлого года. Он хотел встретить год нынешний с уже увеличившимся семейством под треск огоньков перед камином.

Построил дом по своему проекту из газобетонных блоков – через 7,5 месяцев въехал в полностью отделанный первый этаж. Тему открываю, чтобы поделиться опытом стройки при ограниченных ресурсах – на ипотечные средства и в условиях постоянной трудовой занятости.

Целью было уложиться в смету 2,2 миллиона рублей, а сроки продиктованы ожиданием пополнения, с двумя детьми в однокомнатной квартире «не совсем удобно».

Проектирование

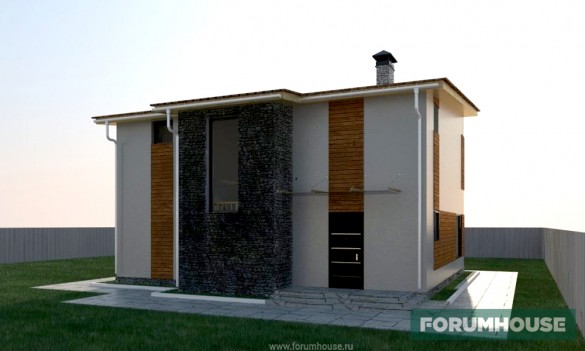

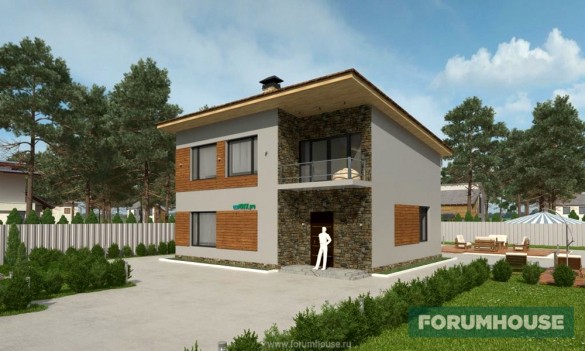

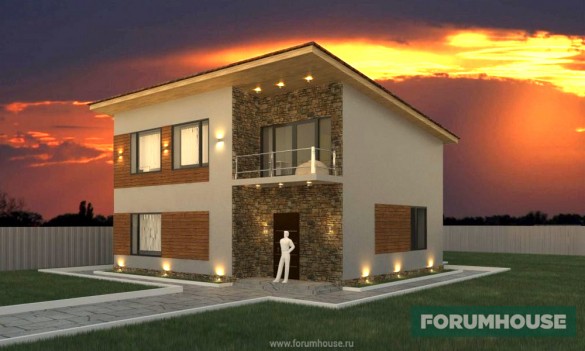

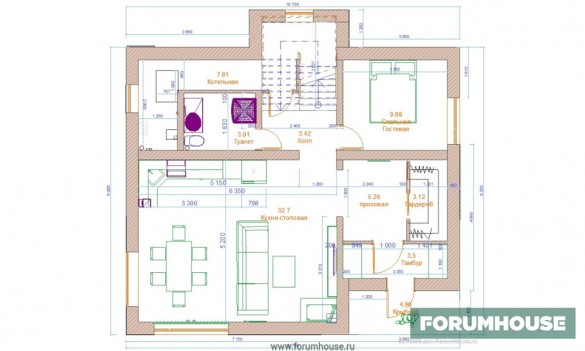

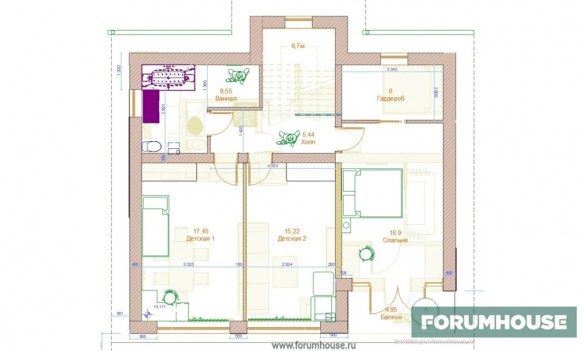

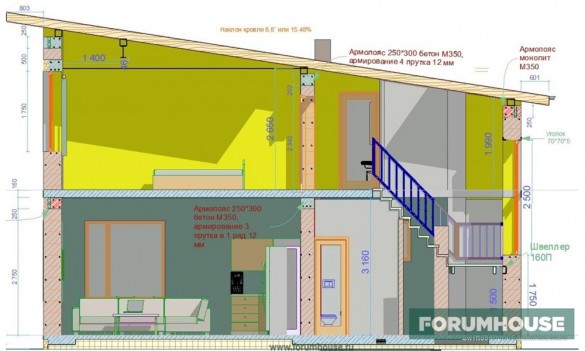

Чтобы ускорить сам процесс возведения коробки, Swift099 тщательно подготовился: освоил программу для самостоятельного проектирования (ArchiCAD) и разработал свой проект. От типового отказался, так как полностью удовлетворявший всем потребностям подобрать не получилось. На разработку и доводку, включающую все важнейшие расчеты (нагрузки, перемычки, перекрытия, кровельная система, инженерные сети) ушло около года. Результатом стал проект двухэтажного дома площадью 145 м², с односкатной кровлей, из газобетонных блоков марки D500 (400 мм), без дополнительного утепления.

Фундамент

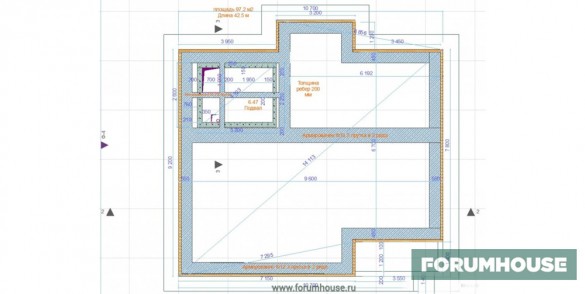

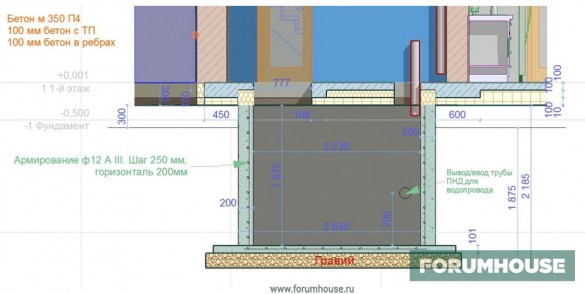

Не только проектирование было сделано заранее, но и основу дома – УШП с погребом, залили летом года 2015, опять же, на базе точных расчетов и в соответствии с весом дома (около 250 тонн). Состав грунта:

Уровень грунтовых вод низкий – на соседском участке в процессе геологических исследований вода не обнаружилась даже на 2,5 метрах глубины. Тем не менее, Swift099 решил подстраховаться и в погребе сразу заложить водосборник – яма глубиной 0,5 м, габаритами 0,7×0,7 м, засыпанная щебнем, в дальнем углу. Водосборник пригодился неожиданно быстро. Габариты погреба привязаны к размерам плит ЦСП, использованных в качестве опалубки – 3,2×2,6 м и 1,84 м высота.

Сначала сделали разметку, далее с помощью нанятой техники (JCB) сняли плодородный слой, вырыли котлован под погреб и траншею для подвода воды к нему от скважины. В погребе в дальнейшем разместится очистное оборудование. Еще одна траншея – для подачи воды в баню. Дно погреба выровняли песком, застелили плотным геотекстилем, еще слой 15 см утрамбованного песка, снова геотекстиль и слой щебня 10 см. Несъемная опалубка из ЦСП толщиной 10 мм, небольшой участок залит бетоном без опалубки.

Следующим этапом покрыли периметр битумной мастикой в два слоя, поверх нее – рулонная наплавляемая гидроизоляция (ушло восемь десятиметровых рулонов). Эффективность изоляции и своевременность дренажного углубления подтвердили обильные дожди – по возвращении из кратковременного отпуска Swift099 обнаружил в погребе пруд, глубиной 30 см, который был оперативно ликвидирован благодаря водосборнику.

Далее поверх листов уложили сетку из арматуры 10 мм, с ячейкой 200×200 мм, и залили слоем бетона толщиной 15 см. После схватывания собрали внутреннюю деревянную опалубку из доски 150×40 мм, заармировали таким же способом и завели ПНД трубу для инженерных систем, подготовив все к заливке.

Несмотря на низкий УГВ, пользователь обустроил дренажную систему, которая будет работать, скорее, как ливневка – подсыпка щебнем, трубы в геотекстиле с выводом в приемные колодцы.

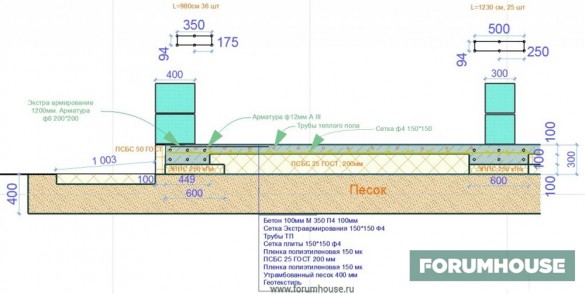

Толщина песчаной подготовки под плиту – от 50 до 60 см, для засыпки потребовалось 125 тонн, идеального «зеркала» достичь трамбовкой не удалось, но получилось достаточно ровно. Подготовленную поверхность застелили полиэтиленовой пленкой (120 мкм), установили опалубку и уложили плиты экструдированного пенополистирола. Для создания равномерного защитного слоя арматурный каркас установили на специальные пластиковые фиксаторы.

Армирование поверх слоя пенополистирола сделали усиленное – арматура Ф8, сетка с ячейкой 300×300 мм, по периметру длиной 1200 мм. В зоне над погребом перекрытие армировали арматурой 12 мм. На раскладку магистрали теплого пола в одиночку у Swift099 ушло два дня и две бухты труб из сшитого полиэтилена, каждая по 240 метров. Всего шесть контуров, длиной от 65 до 79 метров, хомуты 150×30 мм. В процессе пошли дожди, и коллектор пришлось укрыть палаткой, чтобы подключить трубы. После сборки систему опрессовал воздушным способом – пара переходников, манометр, простейший автомобильный компрессор и шланг от смесителя. Перед заливкой выставил маяки – использовал потолочный профиль для гипсокартона.

Источник

Как поставить стропила односкатной крыши – правила расчета, установки и крепления

Одним из вариантов возведения оригинального и непохожего на соседние строение дома является конструкция с односкатной крышей. Ее сооружение отличается значительной простотой, что позволяет реализовать такую работу самостоятельно.

Сильные и слабые стороны

Построить односкатную крышу довольно несложно, особенно, если здание имеет небольшую ширину. Однако такие конструкции и по сей день встречаются не так часто в нашей стране, ведь двухскатные и четырехскатные крыши более привычны для отечественного обывателя. Дополнительным препятствием выступает поиск подходящего под наши климатические особенности проекта. Что касается разработок для западного потребителя, то несмотря на их многочисленность, важно учитывать то факт, что тамошний климат гораздо мягче нашего. Чаще всего это выражено в большой площади остекления. Поиск специалиста, способного адаптировать приглянувшийся проект под наши условия является непростой задачей.

Некоторые смущаются неровностью потолков на отдельных участках конструкции. Однако, приложив несколько больше усилий для их оформление, в результате можно получить совершенно оригинальную отделку. Поиск квалифицированного дизайнера может занять некоторое время, но игра, как говорится, стоит свеч. Существует простой вариант с выравниванием перекрытия, когда образовавшееся подкровельное пространство используется в технических целях. Это позволяет переместить складское помещение из цоколя под крышу, подальше от грунтовых вод.

На этом основные недостатки односкатной крыши заканчиваются. Что касается невозможности рассмотреть с земли кровельный материал, то это скорее сильная, чем слабая, сторона. На ровной местности, без значительных ландшафтных перепадов, для покрытия кровли можно избрать простой, но надежный вариант, не особо переживая о его внешнем виде.

Учитывая значительную площадь такой крыши, важно добиться, чтобы она издавала как можно меньше шума во время дождя. Довольно распространенным решением является применение фальцевой кровли, для которой характерна герметичность и малошумность. Еще одним популярным вариантом покрытия односкатной крыши выступает мягкий наплавляемый материал: уровень звукоизоляции здесь еще выше, а срок службы – на порядок длиннее.

Как построить односкатную крышу

Добиться необходимого уклона односкатной крыши помогают перепады высоты параллельных стен дома. Одну из них делают выше, поэтому потребуется потратиться на дополнительный материал. Зато в результате стропильная конструкция получится простой и надежной, в особенности, если здание не очень широкое. Определяясь, какие стропила нужны для односкатной крыши, в учет важно взять прочность стен. Если они обладают достаточной несущей способностью, в качестве упора для стропил односкатной крыши используется закрепленный к стене мауэрлат.

Для достижения большей равномерности нагрузки для армирования верхнего ряда стеновой укладки используется продольная арматура (речь идет о кирпичных или бетонных блоковых стенах). Если же стены были сооружены из легкого бетона, известняка или ракушечника, над верхним рядом обустраивают армопояс. Деревянные и каркасные дома имеют последний венец или верхнюю обвязку, которые заменяют мауэрлат.

Если стены сооружены из непрочного материала, значительная часть нагрузки нужно перенести на перекрытие. Для этого монтируются стойки шагом в 1 м, поверх которых размещают прогоны. Их делают из длинных брусков, проходящих вдоль постройки. Они позволяют решить вопрос, как установить стропила на односкатную крышу поверх стен слабой прочности. Заливая армопояс или обустраивая последний ряд, обычно для крепления мауэрлата на стены применяют шпильки. Шаг их установки – 80-100 мм. Деревянные дома без армопояса лишены возможности применения шпилек.

Выходят из подобной ситуации благодаря штифтам, имеющим головки в виде шестигранника. Под каждый такой штифт потребуется просверлить отдельное отверстие в мауэрлате. Оно должно уступать диаметру штифта пару миллиметров, чтобы добиться жесткой фиксации при забивании металлического стержня. Для затягивания крепления стропил односкатной крыши к стене потребуется подходящий по размеру шестигранный ключ.

Особенности стропильной конструкции односкатной крыши

Перед тем, как класть стропила на односкатную крышу, необходимо ознакомиться с особенностями ее конструкции. Чаще всего таким образом оснащаются различные дополнительные постройки – сараи, гаражи, летние кухни. Благодаря небольшим размерам на таких зданиях можно не применять мощные балки. А тех, что используются, потребуется не очень много. Если строение имеет ширину не более 6 м, стропильные системы конструкции односкатной крыши не оснащаются усиливающими деталями.

В центральных регионах страны пролеты до 5,5 м оформляются балками 50-150 мм, до 4 м – 50-100 мм. Однако лучше проводить расчет снеговой и ветровой нагрузки, учитывая особенности конкретной местности. Если между стенами имеется расстояние не более 4,5 м, для односкатной крыши будет достаточно пары закрепленных на стены брусков мауэрлата, упором для которого в этом случае служат стропильные ноги. Для этой конструкции характерна значительная простота и надежность.

Если пролет имеет ширину в разрезе 4,5-6 м, не обойтись без лежня: им оснащают более высокую стену, по уровню перекрытия. Также используют подстропильную ногу, упирающуюся в балку в центральной зоне. На степень ее уклона влияет отдаленность стен и уровень лежня. Здания шире 6 м требуют решения задачи, как усилить стропила односкатной крыши.

Для этого обычно применяются более сложные стропильные конструкции. Оптимальным вариантом является добавление внутрь дома дополнительной несущей стены, которая будет служить опорой для стоек. В целом дома шириной до 12 метров оснащаются простыми фермами, что позволяет не особо увеличивать уровень расходов.

Как поставить фермы односкатной крыши на зданиях шириной до 6 м

Системы на зданиях шириной более 12 м усложняются увеличением числа подстропильных ног. При этом, чтобы изготовить балку длиной свыше 6 м, приходится идти на дополнительные траты. Если речь идет только об увеличении на ширину свесов, балки можно дорастить по краям с помощью кобылок (речь идет о кусках балок идентичного размера, скрепленных с балкой). Для бокового крепления используется пара деревянных накладок.

Могут также отличаться способы крепления стропил к мауэрлату односкатной крыши. Планируя крепление стропил односкатной крыши, нужно выбрать наиболее подходящий вариант в конкретно взятом случае. Стропильная нога оснащается вырезом, выполняющего роль упора бруса в мауэрлат. Для убыстрения оснащения каждой стропильной ноги идентичной посадкой можно изготовить шаблон по первому вырезу. Для этих целей сгодится толстая фанера. Это позволяет проводить запиливание всех остальных стропил непосредственно перед монтажом.

Подобные способы крепления называют жесткими – их обычно применяют на зданиях с малой усадкой. Деревянные дома потребуют другого подхода, как поставить стропила на односкатную крышу, так как из-за усадок или поднятий может произойти перекос. Как результат, появляется реальная угроза разрыва для кровель жесткого крепления.

Поэтому, сооружая односкатную или любую другую кровлю на деревянной постройке, применяют для соединения стропил и мауэрлата крепления скользящего типа. Они имеют вид уголков, закрепленных на мауэрлат. С ними в подвижной связке находятся металлические пластины, соединенные со стропильной ногой. Подобные скользячки имеются по две штуки на каждой стропиле.

Как рассчитать угол наклона крыши

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Вне зависимости от используемого материала, при угле уклона кровли менее 12 градусов его стыки дополнительно усиливаются гидроизоляцией. Для этих целей обычно используется жидкое гидрофобное вещество: это может быть битумная мастика или кровельный герметик.

Определение высоты поднятия стены до мауэрлата

Для обустройства требуемого угла наклона односкатной кровли потребуется увеличить высоту одной стены. Для этого применяется формула расчета прямоугольного треугольника. При этом важно помнить, что в учет не берутся свесы, защищающие здание от осадочной влаги. Минимальным размером свеса считается 20 см, однако такой небольшой выступ делает односкатную крышу некрасивой. Поэтому одноэтажные здания оснащаются свесами не менее 60 см. Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши.

Задача облегчается использованием специальных дизайнерских программ, способных смоделировать здание в масштабе и провести эксперименты с длиной свесов. Отображение верхней обвязки и стропил односкатной крыши настраивают в 3-мерном пространстве, что позволяет методом прокрутки выбрать самую оптимальную длину свеса.

Вначале брус положили поверх шпилек, и методом простукивания по верху молотком разметили их расположения. Высверлив эти места дрелью, брус посадили на шпильки. По причине значительного размера пролета были применены подпорки, с последующей укладкой на них прогона для поддержки стропильных ног. Кровля имеет ширину 12 м, куда учтен вынос в 1,2 м по лицевой стороне.

Для изготовления стропил провели сращивание двух досок 200х50 мм. Для обвязки стропил использовались гвозди, забитые в шахматном порядке. Срощенные участки разнесли на дистанцию 60 и более см. Надежность изготовленной таким образом балки превзошла цельную конструкцию. Так как выставить стропила на односкатную крышу довольно несложно, на эту процедуру не ушло много времени.

Пирог односкатной крыши в этом случае состоит из пароизоляции, каменной ваты, вентиляционного зазора, гидроизоляции, кровельной облицовки. Для этих целей был выбран темно-серый пурал. Вначале уложили защитную паропроницаемую мембрану «Тайвек Солид», хорошо защищающую от воды и ветра. Сверху мембрану оснастили планками для сооружения обрешетки под фальцевую кровлю. Шаг между досками каркаса был выбран, как 25 мм.

Нижний фронтон оснащен крюками под водосточную систему: их разместили так, чтобы обеспечить сток воды в обе стороны. Для заноса металлических листов на кровлю был сооружен временный мостик. Во время монтажа оцинкованной стали (пурала) было важно предусмотреть наличие температурного расширения материала. Поэтому в качестве крепежей на обрешетку были применены подвижные кляммеры, со свободой перемещения 15-20 мм. Кровельные свесы подшивались таким же образом, как и основная поверхность.

Источник

Как установить односкатную крышу на газосиликатные и другие блоки и не допустить ошибок?

Технология заложения односкатной крыши на дома из блочных материалов считается сравнительно несложной.

Установка кровли требует особого подхода при расчете стропильной конструкции и выборе угла наклона.

Работы проводятся после строительства коробки и монтажа верхнего разгрузочного армопояса, в жилых домах крыша сразу делается утепленной.

Особенности конструкции

Несущие стены жилых и хозяйственных построек возводятся из блоков с шириной от 30 см и маркой прочностью не ниже D400.

В целях экономии кладка чаще всего выполняется однорядной, что в свою очередь приводит к необходимости утепления фасада и кровли в домах постоянного проживания, армировании нагружаемых участков (цоколь, перекрытия, проемы, зона крепления мауэрлата).

Из-за сравнительно низкой прочности материала на разрыв при проектировании блочных домов ужесточаются требования к фундаменту и кладке, высота конструкции ограничена 2-3 этажами.

Односкатная крыша в блочных домах закладывается двумя способами:

При выборе этого варианта конструкция стропильной системы усложняется, но выигрывает в устойчивости к подвижкам основания.

Оптимального варианта нет, решение принимается исходя из материала, ожидаемых нагрузок и вкусовых предпочтений владельца.

Вне зависимости от выбранного способа при проектировании кровли учитывается потребность в:

При выборе материала для стропил и обрешетки предпочтение отдается древесине, как более легкому и бюджетному материалу.

Снижение веса и экономия за счет пиломатериалов не допускаются, при строительстве крыши используются качественные и прошедшие соответствующую подготовку брус или доски с сечением не ниже нормативного.

Отличия блоков и необходимость армопояса

Пенобетон, газоблок и газосиликатные блоки относятся к ячеистым бетонам и отличаются малой плотностью. Шлакоблок, в отличие от них, является разновидностью строительного камня и имеет чуть большую плотность. Но и те, и другие представители бетонов объединяет необходимость установки армированного пояса под мауэрлат.

Сравнить плотность материалов можно в таблице:

Найти стопроцентное подтверждение того, что можно обойтись без бетонного армопояса на таких стенах, вряд ли удастся. Существуют лишь много «если», при которых гипотетически допустимо надеяться на успешность такого монтажа.

Подготовка к работе

Работам по возведению односкатной крыши на блоки всегда предшествует монтаж армопояса – монолитной ж/б ленты по периметру несущих стен, закрываемых мауэрлатом.

В жилых домах ленту армируют как минимум четырехрядным объемным каркасом из прутьев с Ø8-10 мм при сечении ленты от 20 см.

При отсутствии возможности заливки ленты в несъемную опалубку из U-образных блоков (оптимальный вариант при работе с газоблоком заводского качества) внешняя стенка пояса под будущей крышей всегда утепляется пенополистиролом или гидрофобизированной каменной ватой.

Крепежи для мауэрлата закладываются заранее, с шагом не более 0,8-1 м, в идеале – в центре между стропилами.

Нюансы при проектировании и расчетах

Стропильная система односкатных крыш в жилых домах закладывается из бруса сечением от 80 мм для ног и от 100 мм – для мауэрлата.

Сложность несущего каркаса зависит от расстояния между опорными стенами и ожидаемой весовой нагрузки.

Расчет односкатной крыши начинается с выбора ее оптимального уклона с учетом:

Оптимальные траты достигаются при заложении кровли с углом в пределах 15-20°, допускающим монтаж большинства кровельных материалов на разреженную обрешетку.

Также при выборе этого варианта и правильном расположении крыши (с верхней стеной навстречу преобладающим потокам) на скат практически не влияют ветровые нагрузки. Но в районах с обильными снегопадами крыша с таким уклоном нуждается в очистке от снега.

В обратном случае (увеличении угла до 45 ° с одновременным нивелированием снеговой нагрузки) растет парусность и стоимость кровли.

Шаг подбирают с учетом размеров плит утеплителя (при наличии) и веса пирога, увеличивать шаг более 1 м не рекомендуется. Толщина утеплителя (и как следствие высота стропил) рассчитывается исходя из климатических условий проживания и его коэффициента теплопроводности, к полученной величине добавляется не менее 2 см вентзазора.

Тип и шаг обрешетки зависит от технологии кровельного покрытия. Выступающая за стены часть настила по возможности делается сплошной, это же относится к участкам примыкания к проходным конструкциям и нагружаемым зонам.

Инструменты и материалы

С учетом простой конструкции ската материалы приобретаются со сравнительно небольшим (в пределах 5%) запасом, во избежание ошибок их расчет стоит проверить с помощью строительных программ.

Все пиломатериалы проходят обязательную обработку антисептиками и антипиренами (в том числе – промазку краев после распила) и хранятся под навесом.

Способ поднятия материалов наверх продумывается заранее, при ведении работ в одиночку или с минимумом помощников для этих целей проще арендовать кран или лебедку.

Дополнительно подготавливаются:

Пошаговая инструкция по строительству

В ходе строительства пошагово проводятся следующие виды работ:

Работы усложняются при наличии дополнительных вертикальных опор или сборке стропильной системы из треугольных ферм.

Последние проще собрать и выверить внизу, а затем поднимать в готовом виде. Это же касается длинных наращиваемых стропил из 2-3 элементов.

Особенности технологии для разных материалов

Приведенная инструкция может использоваться в качестве универсальной, порядок возведения кровли не зависит от материалов кладки. Разница проявляется лишь на этапе подготовки.

При укладке мауэрлата на пористые или сравнительно непрочные блоки (пеноблоки самостоятельного изготовления, опилкобетон, ракушечник, теплокерамика, газосиликат и газобетон) кладка нуждается в армировании.

Помимо горизонтального разгрузочного пояса армирования укреплять рекомендуют и края треугольных фронтонов, лучше всего для этих целей подходят специальные гибкие уголки.

Данное правило часто оспаривается – распорные воздействия односкатной крыши небольшие, в теории для перераспределения веса стропильных ног достаточно заложения бруса мауэрлата.

Принять необходимость закладки тяжелого ж/б «мостика холода», которым является армопояс могут не все. Но из-за низких несущих способностей без него пористые блоки просто не удерживают крепежи мауэрлата.

При возведении коробки из более прочных на разрыв блоков (шлакоблок, керамзитобетон и арболит заводского качества) допускается прямая фиксация мауэрлата к стенам при условии достаточной надежности крепежей и гидроизоляционной отсечки бруса. Брус в таких случаях сажается на длинные штыри, заходящие на 2-3 ряда вниз или особые анкеры.

Частые ошибки и рекомендации

К нарушениям технологии относят:

Избежать ошибок помогает лишь правильный проект дома и крыши. При возведении жилого здания и отсутствии соответствующих навыков его составление однозначно доверяют специалистам. К кровельным работам приступают после набора прочности коробки и армопояса, точные сроки зависят от вида кладочного раствора.

Заключение

В заключение стоит отметить, что легкая и простая односкатная крыша хорошо сочетается с блочными конструкциями, по сути ее единственным существенным минусом является зависимость от снежных нагрузок.

При отсутствии возможности устройства крутого ската в регионах с обильными снегопадами такие крыши нуждаются в своевременной очистке или установке систем обогрева кровли.
