Однополюсные и двухполюсные автоматы в чем разница
Двухполюсный автоматический выключатель — для чего он используется и чем отличается от однополюсного
Автоматический двухполюсный выключатель для защиты электрической сети конструктивно включает в себя 2 однополюсных автомата с общим рычагом включения и внутренней системой блокировки. В этом материале мы подробно поговорим о том, что такое двухполюсный автомат, каковы особенности его работы и установки, а также разберемся, в чем заключается основное отличие двухполюсников от однополюсных защитных устройств.
Особенности работы однополюсного и двухполюсного АВ
Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.
У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.
Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:
Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.
Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.
Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.
Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.
Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:
Возможности и назначение многополюсных аппаратов
Установка двухполюсного АВ позволяет обеспечить контроль:
Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.
Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.
Наглядно про многополюсные автоматы на видео:
При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.
Минусы двухполюсных автоматических выключателей
Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:
Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.
Меры безопасности при установке двухполюсных автоматов
Правила техники электробезопасности при монтаже защитных устройств на два полюса в целом не отличаются от общих мер при установке других электрических аппаратов. Они таковы:
Заключение
В этой статье мы рассказали о двухполюсных автоматических выключателях, особенностях их работы и преимуществах, а также немногочисленных минусах, свойственных им. Подводя итоги, следует отметить, что многополюсные автоматы обеспечивают надежную защиту электрических сетей с двумя контурами, особенно когда к ним подключены приборы, значительно отличающиеся по мощности.
Двухполюсный и однополюсный автоматы — сравнение
Двухполюсный автомат — надежное устройство, позволяющее защитить пользователя от короткого замыкания и прочих неприятных последствий, связанных с электрикой. Что это такое, какое назначение, устройство и принцип работы имеет автомат? В чем разница между однополюсным и двухполюсным? Об этом и другом далее.
Устройство и принцип работы
Двухполюсный автомат состоит из корпуса, верхней клеммы, неподвижного и подвижного контакта, механизма взвода с расцеплением, электромагнитного расцепителя, дугогасительной камеры, рычага управления, теплового расцепителя, регулировочного винта и нижней клеммы.
Схематичное устройство оборудования
Выключатель создается из пластика, оснащен контактами с ручкой. Рукоятка соединена с частью взвода, обеспечивающей движение силовых контактов. Их замыкание происходит благодаря повороту ручки.
Функциональное назначение
Функциональным назначением двухфазного автомата является обеспечение контроля независимых линий при неполадке и их одновременном выключении, нормальных показателей обслуживающих линий и выключение при наличии неисправностей.
Обратите внимание! Также назначение заключается в контроле за сетями, имеющими постоянный ток, и использовании в случае невозможности подключения одноконтурного проводника с закороченными нейтральными шинами.
Разница между двухполюсным и однополюсным автоматом
Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.
Разница между двухполюсным и однополюсным автоматом
Достоинства и недостатки
Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.
Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.
Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям.
Технические характеристики
Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.
Технические характеристики электрооборудования
Установка и схемы подключения
Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.
Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.
Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления.
Выбор прибора
Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.
Критерии выбора электрооборудования
Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.
Какой автомат лучше однополюсный или двухполюсный
Технологические процессы, новации и модификации со скоростью совершенствуются во всех сферах жизнедеятельности. В электротехнике вместо плавких предохранителей, электрические цепи стали защищать автоматы. Установка автоматических систем компактных, надежных, простых в управлении, хорошо зарекомендовала себя в разветвленной сети производства и бытовой электропроводке.
По какому принципу работает однополюсный автомат
Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.
В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.
Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:
Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.
Здесь просматривается такая картина:
В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.
Двухполюсный выключатель
Двухполюсный выключатель подключают к 4 проводам. К 2 идет напряжение, другая половина играет защитную роль. По конструкции такое устройство почти ничем не отличается.
Разработчик объединил 2 однополюсника в единый корпус, чтобы при аварийной ситуации отключались 2 линии сразу. Это не значит, что его можно заменить на 2 одиночных выключателя или самостоятельно установить перемычку. У них нет блокировочного механизма, который установлен в усовершенствованном блоке.
Общие свойства выключателей
Вне зависимости сколько полюсов в выключателе выполняют они одну задачу — защищают электросеть от коротких замыканий в аварийной ситуации. Даже конструктивно объединенные в одной коробке 2 аппарата, работают по одинаковому принципу.
Разрыв цепи происходит при превышении нормы номинального тока. Отключение питания возможно, если цепь перегружена или возникла угроза короткого замыкания. Сразу приводится тепловым распределителем в движение контакт, который блокирует поступление тока. Устройства сменили плавкие предохранители при этом остались компактными, ими легко управлять, но по надежности значительно превосходят своего устаревшего аналога.
В чем разница?
Предназначение однополюсника отключать только одну линию.
Как только показатель превышает норму происходит срабатывание аппарата. Цепь разорвется полностью, ток прекратит поступать, в отличие от выключателя с одним полюсом.
Если подключены независимые однополюсные приборы при возникновении неполадки в сети отключится только одно устройство. Напряжение сохранится в неисправной цепи, так как будет включен аппарат проводка может загореться.
Выключатели играют общую защитную роль, но у них есть разница в расцепителе. Двухполюсник обладает таким элементом, который выключает обе части, когда срабатывает автомат или механически поворачивают ручку.
В квартирах с одноконтурной цепью не нужны сложные автоматы, так как там нет сложного оборудования с разными сегментами, которым требуется одновременная защита. Когда в доме устанавливают приборы, не подходящие по разным причинам для общей сети, понадобится многополюсник.
Для кого и когда устанавливают автоматы
Одноконтурную электрическую схему в основном используют для электрификации частных домов, потому что там защищать сеть двухполюсником просто не целесообразно.
Выключатель с одним полюсом полностью справится с задачей по предохранению цепи с однородными сегментами. Однофазная проводка, которая предусматривает заземленную нейтраль с закороченными нулевыми проводниками на шину, обойдется одиночным выключателем.
Если в доме есть электроприборы, получающие энергию от трансформатора там нужен автомат с 2 полюсами. На таком преобразователе силы тока отсутствует фаза и нуль. Когда будет отсечен ток в одном проводе, он может проходить через другой. Обезопасит оборудование от замыканий и возгораний отсутствие напряжения в 2 полюсах.
Какой же вывод?
Каждый из автоматов имеет свои обособленные достоинства и недостатки. Одни стоят дорого, другие не такие компактные, как хотелось бы потребителю. В любом случае, выбор выключателя зависит от подведенной к жилью нагрузки, сечения проводников.
Какой из них подойдет для конкретного дома подскажет маркировка, нанесенная на корпус изделия. Работы, связанные с электропроводкой лучше доверять электрикам, так как несмотря на инновации никто не отменял правила, что каждый должен заниматься своим делом. От правильно подключенного электричества зависит безопасность всех жильцов и сохранность имущества.
Срабатывает четырехполюсный автоматический выключатель: поясняем по порядку
При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.
Сколько полюсов бывает
Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы
В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.
Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.
Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.
Устройство и принцип работы
Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.
Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.
Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.
В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.
Рисунок 1. Автоматический выключатель старого образца
Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.
Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.
Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).
Рисунок 2. Устройство современного автомата
Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.
Принцип действия электромагнитного расцепителя.
По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.
Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

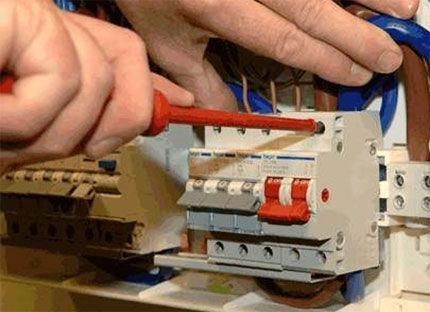

Техническое обслуживание в период эксплуатации
Нормальные условия действия двухполюсных и трехполюсных автоматических выключателей позволяют выделять время на технический осмотр приборов не чаще одной профилактики за три года работы. Этот факт лишний раз подтверждает высокое качество исполнения практически любых автоматов.
Техническое обслуживание приборов. Эта процедура предусматривает тестирование целостности устройств и надёжности контактных групп. В рамках техобслуживания выполняется чистка приборов и мест их размещения. Проверяется качество работы автоматических механизмов
Между тем, согласно инструкций, технический осмотр обязательно выполняется, если автоматический выключатель срабатывал по причине тока короткого замыкания.
Для любой причины, будь то срабатывание устройства в условиях аварийной ситуации или техобслуживание по графику, технический осмотр устройств выключает в себя:
Практика пользования электрическими сетями отмечает обращение с приборами разных производителей, включая отечественных и зарубежных.
Большая часть всех эксплуатируемых устройств автоматической защиты характеризуется безупречной работой в плане качества.
Особенности работы однополюсного и двухполюсного АВ
Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.
У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.
Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:
Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.
Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.
Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.
Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.
Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:
Зачем использовать два и четыре полюса
Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.
Утечка при 3-х полюсном автоматическом выключателе
На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.
Разница между двухполюсным и однополюсным автоматом
Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.
Разница между двухполюсным и однополюсным автоматом
Достоинства и недостатки
Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.
Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.
Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям.
Технические характеристики
Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.
Технические характеристики электрооборудования
Установка и схемы подключения
Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.
Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.
Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления.
Испытания автоматического выключателя
Регулировка теплового расцепителя
Есть ещё один регулятор, о котором мало кто знает, но он есть во всех современных автоматах:
Отверстие под регулировку номинального тока
Этот регулятор в некоторых пределах влияет на номинальный ток теплового расцепителя и располагается над клеммой нижнего контакта. Регулировку можно проводить шестигранным ключом на 1,5:
Регулировка тока теплового расцепителя ключом на полтора
Делать это рекомендую в очень крайних и обоснованных случаях. Особенно, учитывая, что этот регулятор находится под напряжением, когда автомат включен! Правда, как выяснилось, регулировать можно только тогда, когда силовой контакт ослаблен – иначе отверстие регулировки закрывается верхней частью клеммы.
Отверстие и винт регулировки номинального тока теплового расцепителя автомата
Как понятно по смыслу, при откручивании винта тепловой ток In увеличивается, при закручивании – уменьшается. Я провел исследования на автомате TEXENERGO В6, в результате которых можно понять, как влияет этот винт на тепловой расцепитель. Получилась такая ПРИМЕРНАЯ табличка:
Коэффициент изменения теплового тока в зависимости от поворота винта регулировки
Пояснения к таблице. Я подключил через автомат ВА47-29 В6 активную нагрузку порядка 25 Ом (нагреватель 2 кВт). Напряжение под нагрузкой плавало 215-220 В, поэтому можно допустить, что рабочий ток был около 1,45 In, то есть равным Отключающему току теплового расцепителя.
Если регулировочный винт не трогать, время-токовая характеристика будет “легальной”, то есть для данного автомата соответствовать информации производителя, и отключение при токе 1,45 In должно происходить за время менее часа.
Если открутить винт на пол оборота (-180 °) против часовой (“синяя” зона), время отключения немного увеличится, а значит номинальный ток тоже. Я рассчитал коэффициент по “легальному” графику ВТХ, он получился 1,1. Если крутить дальше, то изменений практически нет, винт уже перестает касаться пластины, и даже будет болтаться и может через время выпасть.
Тут разработчик конструкции автомата сделал правильно, в целях безопасности. Иначе, вдруг кому-то придёт в голову великолепная идея сделать из автомата 25 А автомат 40 А? При тех же сечениях провода.
Если закручивать в “красную” область, то там простора для регулировки гораздо больше. Например, после поворота на пол оборота по часовой автомат на 6 А превращается в автомат с In = 6 х 0,55 = 3,3 А. И так далее. Однако, после полного оборота назад дороги нет – пластина изгибается (нет запаса упругости), и обратно не возвращается.
Я сделал небольшой коллаж, на котором видно движение пластины теплового расцепителя и его воздействие на рычаг размыкания:
Воздействие пластины расцепителя на рычаг механизма размыкателя
Проверка время-токовой характеристики
По плану проверка теплового расцепителя должна проходить в следующих точках:
Проверка электромагнитного расцепителя:
В данный момент у меня нет доступа к прибору для прогрузки, проведу испытания позже.
А вот как проводил такие испытания мой коллега Дмитрий. Рекомендую его видео, смотрел как захватывающий сериал)
Испытания током 1,13 In
Испытания током 1,45 In
Испытания током 2,55 In и электромагнитной защиты
Достоинства и недостатки
Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.
К достоинствам этих устройств можно отнести:
Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.
Из недостатков можно отметить:
Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.
Короткое замыкание в цепи освещения
Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат – можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.
В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в которой произошло замыкание.
Схема 3-х полюсного автоматического выключателя
Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.
Схема 3-х полюсного автоматического выключателя
Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.
3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).
Меры безопасности при установке двухполюсных автоматов
Правила техники электробезопасности при монтаже защитных устройств на два полюса в целом не отличаются от общих мер при установке других электрических аппаратов. Они таковы:
Выбор прибора
Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.
Критерии выбора электрооборудования
Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.
В заключение
В статье мы умышленно обошли стороной моменты, когда срабатывание автомата вызвано повреждением линии в ходе ремонтных работ – это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.
Но напоследок хотелось бы напомнить, что самый популярный способ решения проблемы срабатывающего автомата – замена его на автомат большего номинала – не допустим категорически. Автоматические выключатели – это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит от опасных режимов работы электрической сети.
Скачать
Для тех, кто интересуется темой глубже и основательней, выкладываю ГОСТ, в котором подробно расписаны все характеристики и терминология касательно автоматических выключателей.
В данный момент ГОСТ Р 50345-99 (МЭК 60898-95) (Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения) не действует, вместо него введен ГОСТ Р 50345-2010 (МЭК 60898-1:2003) (Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока). Его и выкладываю для скачивания:
• ГОСТ Р 50345-2010 / ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока. Настоящий стандарт распространяется на воздушные автоматические выключатели (далее — выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А., pdf, 1.89 MB, скачан: 23 раз./
Жду вопросов и критики в комментариях!
