Характеристика системы. Цифровая субпервичная система передачи ИКМ-15 предназначена для организации соединительных или абонентских линий СТС. Линейный тракт системы организуется по кабелю типа КСПП-1Х4ХО,9 или КСПП-1х4Х1,2 по однокабельной схеме.
Аппаратура ИКМ-15 позволяет организовать: 15 каналов ТЧ, до 45 сигнальных каналов (от одного до трех вынесенных сигнальных каналов на одном канале ТЧ), четыре канала передачи дискретной информации со скоростью 100 бит/с или два канала со скоростью 200 бит с; один канал вещания второго класса вместо двух каналов ТЧ. Имеется возможность вместо одного канала ТЧ организовать канал передачи цифровой информации со скоростью 64 кбит/с.

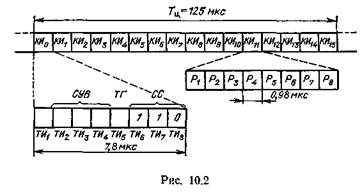

Рис. 1. Принцип построения цифрового линейного сигнала ИКМ-15
Линейный сигнал передается со скоростью 1,024 Мбит/с двоичным кодом с символами, «затянутыми» на тактовый интервал. Номинальная амплитуда единичного символа линейного сигнала 3 В, длительность Ти = 0,98 мкс.
Нулевой канальный интервал КИ0 служит для передачи синхросигналов, сигналов дискретной информации (телеграфии), сигналов управления и линейных сигналов АТС СТС.
Односторонняя служебная связь в линейном тракте осуществляется на НЧ без промежуточных усилителей с использованием искусственной цепи. Тональный вызов служебной связи передается на частоте 552 Гц. Дальность действия служебной связи 50 км. Линейный тракт контролируется путем организации шлейфа по групповому сигналу на одной из оконечных станций.
Команда на образование шлейфа по групповому сигналу дается специальным устройством, входящим в состав ИКМ-15, с помощью двукратной переполюсовки дистанционного питания, производимой n+1 раз, где n — число ПС на секции дистанционного питания. Станция, образующая шлейф, выдает на противоположную станцию квитирующий тональный сигнал частотой 512 Гц по искусственной цепи.
Питание оборудования ОС осуществляется от станционной батареи напряжением —60. В +20 -10%.
Состав оборудования. Аппаратура ИКМ-15 поставляется промышленностью в завершенном конструктивном исполнении для промежуточных и оконечных станций. Промежуточная станция поставляется полностью укомплектованной. Оконечные станции комплектуются из функционально-конструктивных блоков.
Каждый блок выполняет определенную функцию и состоит из ячеек, содержащих схемный монтаж. Разработчики системы ИКМ-15 отказались от стоечного принципа конструктивного оформления аппаратуры, что позволяет в значительной мере экономить материалы и кабельную продукцию как при изготовлении, так и при монтаже аппаратуры, а также повышает гибкость использования оборудования на ОС. Каждая ОС состоит из:
Рис. 2. Структурная схема станций системы передачи ИКМ-15
Станция, содержащая ячейку ДП, должна быть обслуживаемой, в то время как станция, содержащая ячейку ДШ, может быть полуобслуживаемой (без постоянно присутствующего персонала эксплуатации).
Структура оборудования ИКМ-15 представлена на рис. 2. Телефонные сигналы поступают от РСЛ АТС на двухпроводные входы КНО ОС1 Выходы КНО соединены с четырехпроводными окончаниями БУК. Последний осуществляет аналого-цифровое преобразование сигналов, поступивших от КНО, преобразует сигналы, поступившие от СТУ, и формирует временные сверхциклы и циклы на основе информационных и служебных кодовых комбинаций, которые поступают в БОЛТ и далее в кабель. Двоичный цифровой сигнал в линейном тракте регенерируется в каждой ПС. С последнего пристанционного участка двоичный сигнал поступает в БОЛТ ОС2, где производится его регенерация станционным регенератором. Регенерированный сигнал поступает в БУК, где осуществляется цифро-аналоговое преобразование сигнала и распределение сигналов по соответствующим каналам. Сигналы управления и линейные сигналы АТС поступают от РСЛ через КНО на входы каналов СУВ БУК на передаче и выводятся с выходов каналов СУВ БУК через КНО на приеме.
Цифровая система передачи ИКМ-15
Лекция №11 Цифровые системы передачи для местных сетей
Эта система передачи предназначена для организации соединительных линий между сельскими АТС по кабелям типа КСПП или ВТСП и позволяет получить 15 каналов ТЧ, до трех сигнальных каналов (СК.) на каждый телефонный канал, один канал вещания второго класса вместо двух каналов ТЧ и четыре 100-‘бодных телеграфных канала. Кроме того, предусмотрена возможность организации канала передачи цифровой информации со скоростью 64 кбит/с вместо одного канала ТЧ.
Система ИКМ-15 обеспечивает передачу цифрового сигнала по линии со скоростью 1024 кбит/с. Два таких сигнала с помощью оборудования ВГ-15Х2 могут быть объединены в о’бщий цифровой поток со скоростью передачи 2048 кбит/с, а восемь сигналов — в групповой сигнал со скоростью 8448 кбит/с. Таким образом обеспечивается возможность совместной работы на сети системы передачи ИКМ-15 с ИКМ-30 и ИКМ-120.
Дальность действия этой системы передачи при использовании обслуживаемой промежуточной станции (ОПС) до 100 км, а максимальная длина участка регенерации составляет 7,2 (для кабеля КГСПП-1Х4ХО,9) и 7,4 км (для кабеля КСПП-1х4Х1,2). С учетом возможностей АРУ в корректирующем усилителе регенератора затухание участка регенерации должно находиться от 26 до 46 дБ.

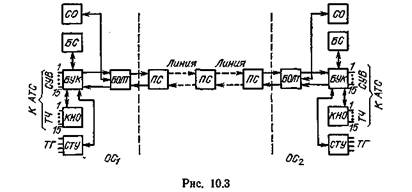

Структурная схема системы передачи ИКМ-15 изображена на рис. 10.3, где показаны оконечные станции (Od и ОС2) и оборудование линейного тракта. Блоки сигнализации (БС) обеспечивают ввод напряжения питания на оконечную станцию и формируют сигналы аварийной сигнализации. Блок комплектов низкочастотных окончаний (КНО) организует двухпроводные окончания каналов с уровнями 0 и —7 дБО соответственно на их входе и выходе при осуществлении соединений между каналами ИКМ-15 и приборами АТС. Кроме того, сигналу с МТС обеспечивается автоматическое переключение каналов на четырехпроводное окончание с уровнями на входе и выходе —3,5 дБО или на двухпроводное окончание с уровнями 0 и —3,5 дБО соответственно. Блок управления и кодирования (БУК) осуществляет объединение и разделение каналов и аналого-цифровое и цифро-аналоговое преобразования исходных сигналов
Блок согласующих телеграфных устройств (СТУ) согласует характеристики телеграфных сигналов и канала передачи цифровой информации ИКМ-15. Блок сервисного оборудования'(СО) обеспечивает организацию служебной связи по фантомной цепи и контроль каналов ТЧ и СУВ.
Блок окончания линейного тракта (БОЛТ), входящий в состав оборудования линейного тракта, обеспечивает регенерацию принимаемого цифрового сигнала, дистанционное ‘питание линейных регенераторов, ввод кабеля и защиту от опасных напряжений.
Промежуточная станция (ПС) содержит два линейных регенеративных усилителя, в состав которых в том числе входят корректирующие усилители с АРУ, обеспечивающие возможность регенерации сигнала при различных длинах участков регенерации.
Система ‘передачи ИКМ-15 совместно с ИКМ-ЗОС, характеристики которой будут приведены ниже, позволяет создать гибкую и надежную цифровую сеть сельской связи.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Мультиплексор ИКМ-15/30М
Цены на оборудование уточняйте у наших менеджеров по телефону (495) 120-24-28.
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
ОБОРУДОВАНИЕ СНЯТО С ПРОИЗВОДСТВА
Назначение мультиплексора ИКМ-15/30М мультиплексор обеспечивает организацию 15 или 30 каналов на телефонных сетях связи, которые могут быть использованы для образования: cоединительных линий между электромеханическими и цифровыми АТС, каналов прямых абонентов, выделенных каналов передачи данных со скоростью до 57,6 кбит/с и стыком RS-232, каналов звукового вещания, телеграфных каналов.
Состав мультиплексора ИКМ-15/30М:
Мультиплексор состоит из каналообразующего оборудования и цифрового линейного тракта. В качестве каналообразующего оборудования используются мультиплексоры БУК-15М и БУК-30М, позволяющие организовать 15 или 30 телефонных каналов или каналов передачи данных.
ЦПП-350 обеспечивает формирование и прием цифрового потока со скоростью 2,048 или 1,024 Мбит/с и стык с оборудованием линейного тракта по 2-м симметричным парам проводов в кодах AMI и HDB-3. Параметры и структура цифрового потока соответствуют рек. G.703, G.704;
АВ-4МК ячейка входящая, устанавливается на стороне АТС и обеспечивает преобразование речи и СУ в цифровой поток;
АИ-4МК ячейка исходящая, устанавливается на стороне абонента. Оборудована генератором индукторного вызова.
Ячейки ЦИ64М-1024 (для БУК-15М) и ЦИ64М-2048 (для БУК-30М) обеспечивают передачу цифровой информации со скоростью 64 кбит/с по стыку G.703.1 взамен КТЧ;
Ячейка RS-232 обеспечивает передачу цифровой информации со скоростью до 57,6 кбит/с по стыку RS-232. В комплекте с RS-232PC обеспечивает соединение между БУК-М и оборудованием передачи данных по кабелю КСПП на 3 км.
Ячейка ЗВ-М обеспечивает организацию канала вещания второго класса с полосой 100-6300 Гц взамен двух каналов ТЧ;
Блок АЦТК-М предназначен для организации до 4-х 15 или 30-канальных цифровых потоков 1,024 или 2,048 Мбит/с и кроссирования каналов 64 кбит/с между этими потоками. АЦТК-М осуществляет прием и фазирование входящих цифровых потоков, кроссировку информационных канальных интервалов и относящихся к ним сигналов управления и взаимодействия (СУВ) из одних потоков в другие и формирует выходные цифровые потоки.
БОЛТ-45 обеспечивает соединение цифрового оборудования со скоростями передачи 1,024 или 2,048 Мбит/с на расстоянии до 7 км по кабелю КСПП 1х4х1,2. Обеспечивает восстановление параметров цифрового сигнала при затухании в линии до 45 дБ. Выполнен в виде отдельного блока в корпусе с размерами 190х190х30 мм.
Станция промежуточная (СП) предназначена для восстановления электрических и временных параметров линейных сигналов в двух направлениях по кабелю типа КСПП 1 х 4 х 0,9 или КСПП 1 х 4 х 1,2, организации телеконтроля, организации полудуплексного канала служебной связи. СП снабжена стабкабелями для подключения линейного кабеля. В составе СП есть устройство защиты от перенапряжений, возникающих при грозовых разрядах и аварийных состояниях ЛЭП. СП выполнена в герметичном контейнере, имеет защиту от несанкционированного вскрытия.
Питание СП осуществляется по фантомной цепи кабеля постоянным током 55 мА.
Блок сервисный (БС) является линейным оборудованием ЦУКАТ-М (диагностическим блоком), подключается непосредственно к БОЛТ и предназначен для формирования сигналов управления БОЛТ, проверки работоспособности всего линейного тракта ЦУКАТ-М, отыскания неисправного регенерационного участка с помощью системы телеконтроля, измерения времени прохождения сигнала по шлейфу, обнаружения места обрыва цепи дистанционного питания.
Устройство служебной связи переносное (УСС-П) предназначено для ведения служебных переговоров при обслуживании СП. Представляет собой малогабаритное переносное устройство с автономным питанием, обеспечивает дальность связи до 80 км по фантомной цепи кабеля КСПП.
Комплект эксплуатационной документации используется в процессе установки, включения, эксплуатации аппаратуры.
Комплект ЗИП служит для оконечного оборудования и оборудования линейного тракта.
Электропитание : от источника 48 … 72 В с заземленным плюсом.
Ток дистанционного питания: 55 мА.
Мощность, потребляемая одной оконечной станцией: 35(40) Вт для 15(30) каналов.
Мощность, потребляемая одним блоком БОЛТ : до 32 Вт.
Конструкция:
Гибкие мультиплексоры
Цены и конфигурации
Цены на оборудование уточняйте у наших менеджеров по телефону (495) 120-24-28.
Цифровая система передачи ИКМ-15.
Эта система передачи предназначена для организации соединительных линий между сельскими АТС по кабелям типа КСПП или ВТСП и позволяет получить 15 каналов ТЧ, до трех сигнальных каналов (СК.) на каждый телефонный канал, один канал вещания второго класса вместо двух каналов ТЧ и четыре 100-‘бодных телеграфных канала. Кроме того, предусмотрена возможность организации канала передачи цифровой информации со скоростью 64 кбит/с вместо одного канала ТЧ.
Система ИКМ-15 обеспечивает передачу цифрового сигнала по линии со скоростью 1024 кбит/с. Два таких сигнала с помощью оборудования ВГ-15Х2 могут быть объединены в общий цифровой поток со скоростью передачи 2048 кбит/с, а восемь сигналов — в групповой сигнал со скоростью 8448 кбит/с. Таким образом обеспечивается возможность совместной работы на сети системы передачи ИКМ-15 с ИКМ-30 и ИКМ-120.
Дальность действия этой системы передачи при использовании обслуживаемой промежуточной станции (ОПС) до 100 км, а максимальная длина участка регенерации составляет 7,2 (для кабеля КГСПП-1Х4ХО,9) и 7,4 км (для кабеля КСПП-1х4Х1,2). С учетом возможностей АРУ в корректирующем усилителе регенератора затухание участка регенерации должно находиться от 26 до 46 дБ.
Структурная схема системы передачи ИКМ-15 изображена на рис. 10.3, где показаны оконечные станции (Od и ОС2) и оборудование линейного тракта. Блоки сигнализации (БС) обеспечивают ввод напряжения питания на оконечную станцию и формируют сигналы аварийной сигнализации. Блок комплектов низкочастотных окончаний (КНО) организует двухпроводные окончания каналов с уровнями 0 и —7 дБО соответственно на их входе и выходе при осуществлении соединений между каналами ИКМ-15 и приборами АТС. Кроме того, сигналу с МТС обеспечивается автоматическое переключение каналов на четырехпроводное окончание с уровнями на входе и выходе —3,5 дБО или на двухпроводное окончание с уровнями 0 и —3,5 дБО соответственно. Блок управления и кодирования (БУК) осуществляет объединение и разделение каналов и аналого-цифровое и цифро-аналоговое преобразования исходных сигналов
Блок согласующих телеграфных устройств (СТУ) согласует характеристики телеграфных сигналов и канала передачи цифровой информации ИКМ-15. Блок сервисного оборудования'(СО) обеспечивает организацию служебной связи по фантомной цепи и контроль каналов ТЧ и СУВ.
Блок окончания линейного тракта (БОЛТ), входящий в состав оборудования линейного тракта, обеспечивает регенерацию принимаемого цифрового сигнала, дистанционное ‘питание линейных регенераторов, ввод кабеля и защиту от опасных напряжений.
Промежуточная станция (ПС) содержит два линейных регенеративных усилителя, в состав которых в том числе входят корректирующие усилители с АРУ, обеспечивающие возможность регенерации сигнала при различных длинах участков регенерации.
Система ‘передачи ИКМ-15 совместно с ИКМ-ЗОС, характеристики которой будут приведены ниже, позволяет создать гибкую и надежную цифровую сеть сельской связи.
