ШВИ потолка и рестайлинг салона

Доброго времени суток!

После установки штатных рейлингов, так как старый потолок был снят и пародия на виброизоляцию была снята решил не терять возможности и завершить давнюю мечту ШВИ потолка и его полного рестайла.

Что было в наличии: рестайловая обивка потолка с крепежом, новые ручки по кругу, крепеж, опелевский плафон с кронштейнами, очечник к нему, плафон задних пассажиров, новые зеркало на стекло, новые козырьки.
Материалы для ШВИ от СТП: Аэро 2 мм 5 листов и Бипласт 3 рулона.

Чтобы задумка имела смысл заменил лобовое стекло на стекло с держателем, зеленой полосой. Взял овертинтед зеленоё. Но так как вклеивал на станции, то и описывать тут особо нечего. Вышло не бюджетно, но оно того стоило.

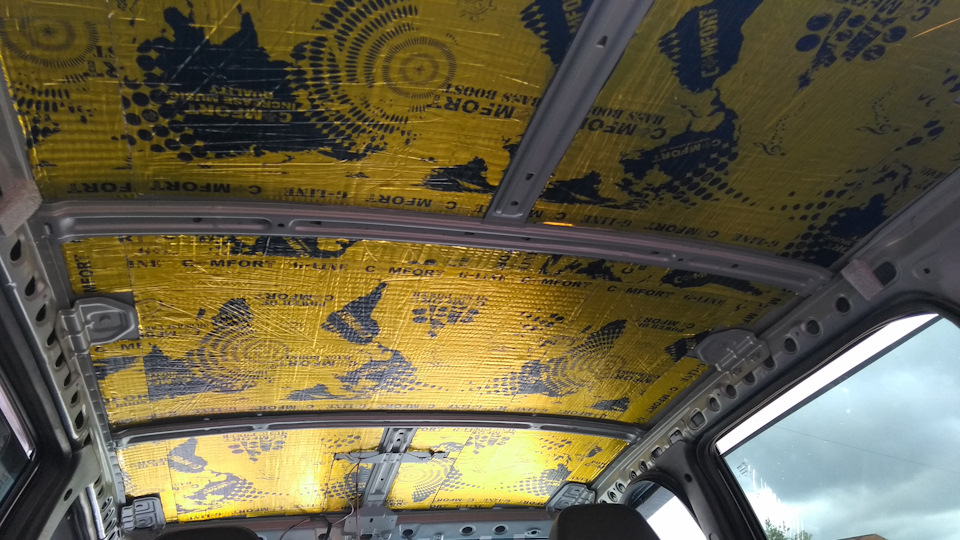

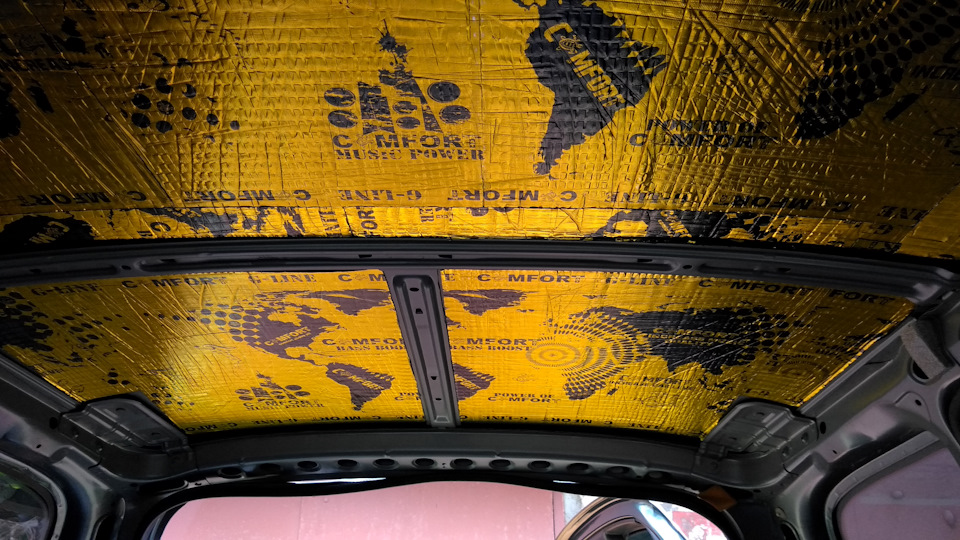

Сначала вибра. Вырезал Аэро по трафарету и раскатывал без нагрева днем на улице. когда крыша была горячая. Прикаталось хорошо. Пузыри прорезал и закатывал.

Фигурная кройка потребовалась по установленным кронштенам рейлингов. Итоговое покрытие примерно 90 % поверхности.

Вторым слоем наклеен Бипласт. С ним все проще — резать меньше, усилители перекрываем. Хотелось покрыть чуть больше по боковым усилителям, но меня предупреждали — облицовка может не сесть на место.

Пожалуй единственный недостаток бипласта — растягивается при наклейке. Приходилось следить и наносить не торопясь. Ошибок он не прощает — приклеивается сразу и насмерть. Оторвать не получится никак.

Не закрытым остался только один усилитель где крепится плафон. Итоговое покрытие примерно 98%.

Небольшая загадка оказалась в креплении плафона. Два металлических кронштейна. Заклыдных гаек на него не оказалось. Пришлось аккуратно сверлить и сажать на мелкие саморезы.

Вместо двух лампочек W5W вставил светодиодную панель от старого салонного фонаря.

Проводка плафона на рестайле немного отличается от той что была у меня. Две земли, два постоянных плюса, плюс при открытых дверях — тут понятно можно сократить и привести к стандартной схеме. В тупик поставил белый провод. Долго искал в интернетах зачем он нужен. Вычитал что используется в опелевском плафоне для подсветки кнопок! На потолке! Решил что мне не нужно это и смогу обойтись без зеленого свечения трех кнопок на потолке.

Плафон задних пассажиров врезал в потолок без доп. кронштейнов — просто прорезал по контуру. С проводкой для трехпозиционного включения тоже не стал мудрить, т.е. при открывании дверей он не будет включаться. Да и может и хорошо.

Дополнительно в потолок инсталлировал динамик для радиостанции и вывел кабель по стойке.

Хотел покрасить в серый цвет. под плафон, но пока оставил так — краски под рукой не оказалось, а собрать очень хотелось.

Так как в комплекте оказались доп.ручки задних пассажиров — их тоже прикрутил.

При установке обшивки много раз сказал себе спасибо, что не стал делать третий слой и пожадничал бипласт на боковины. Местами пришлось попотеть натягивая обшивку на место крепления.

На ресталовом потолке клипсы тоже две, как и на старом. Только на старом потолке клипсами пластиковыми был пришпорен край над дверью задка, а рестайловый этими клипсами крепится по центральному усилителю. Они там очень к месту оказались, так как над задними пассажирами потолок хочет провиснуть. С ними лучше, но хотелось бы ещё крепче в районе заднего фонаря. Посмотрим как будет — пока так хорошо, но есть засечка на будущее.

Ну и раз уж хотелось закончить с крышей, то сделал небольшой кронштейн из нержавейки для крепления шноркеля. Раньше он крепился к стойке экспедиционника, потом к накладному рейлингу и вот повис в воздухе.

В итоге шноркель встал очень хорошо и прочно.

По итогу осталось два вопроса:
1. Как укрепить среднюю часть потолка? Надо ли это делать. У кого РШНГ — если потыкать в районе заднего плафона потолок играет на пару см или нет?
2. Так как потолок был снят с машины которая ушла в переделку под инкассаторскую (раньше делали из шнивы броневики) и успела поездить, плюс гаражное хранение, плюс перевозка — на потолке есть залапанные места. Чем можно почистить потолок? Кто-нибудь смывал без снятия и без разводов? Может химию правильную посоветуете?

Источник

Шумоизоляция крыши

Приветствую уважаемых автолюбителей и любителей что-нибудь затюнить в своей машине!
Настало время сделать первый этап по шумоизоляции.
Необходимые материалы для этого:
1. Виброизоляция толщиной 2 мм — 5 листов 500*700 мм
2. Войлок акустический толщиной 10 мм — 2 листа 1000*700 мм (не хватило 🙂 )
3. Антискрип (маделин) — полоска шириной 30 мм длиной 1 метр

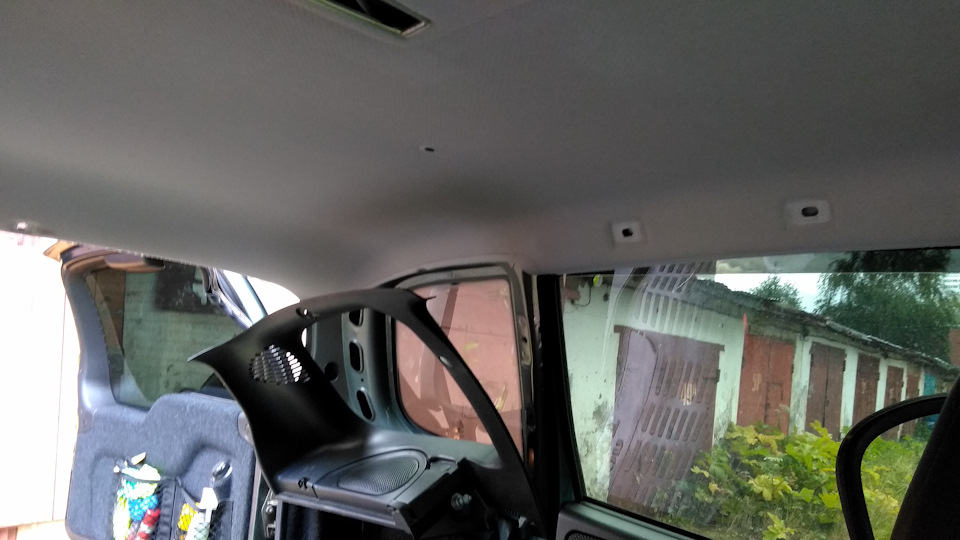

Первым этапом идет освобождение багажника, складывание кресел, откручивание ручек по кругу, снятие солнцезащитных козырьков, а также снятие скоб задних ремней безопасности, чтобы снять вот эти большие накладки:

Вообще, лучше сразу отключить провода от колонок и фонаря освещения багажника и выложить их из салона, чтобы не мешали. Как всегда при разборке салона не обошлось без сломанных клипс )))

Следующим этапом идет снятие центрального плафона освещения вместе с пассажирским.

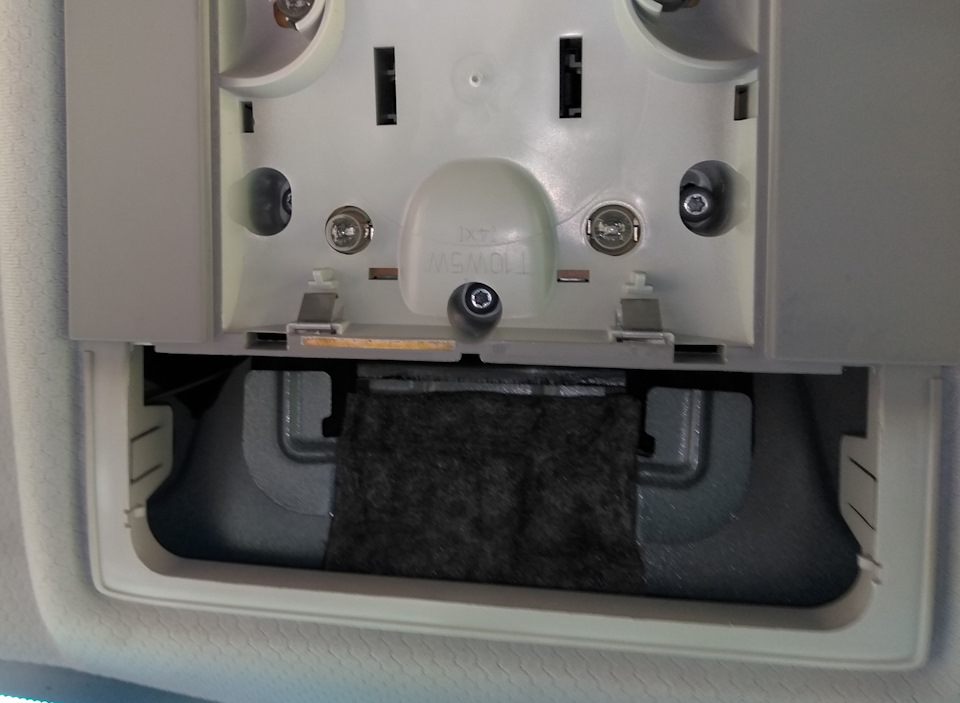

Откручиваются 2 самореза крепления ящика для очков и снимается сам ящик. Лучше иметь пластмассовый съемник для клипс, т.к. у меня он выходил туго

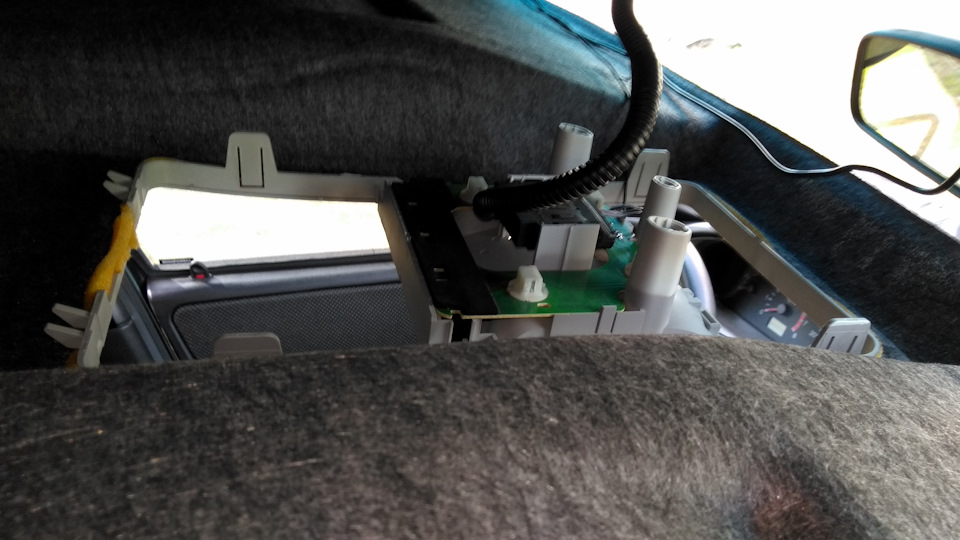

Затем откручиваются 3 самореза крепления плафона, сам плафон я вынимать не стал — снял вместе с обивкой крыши, отключив от него разъем питания

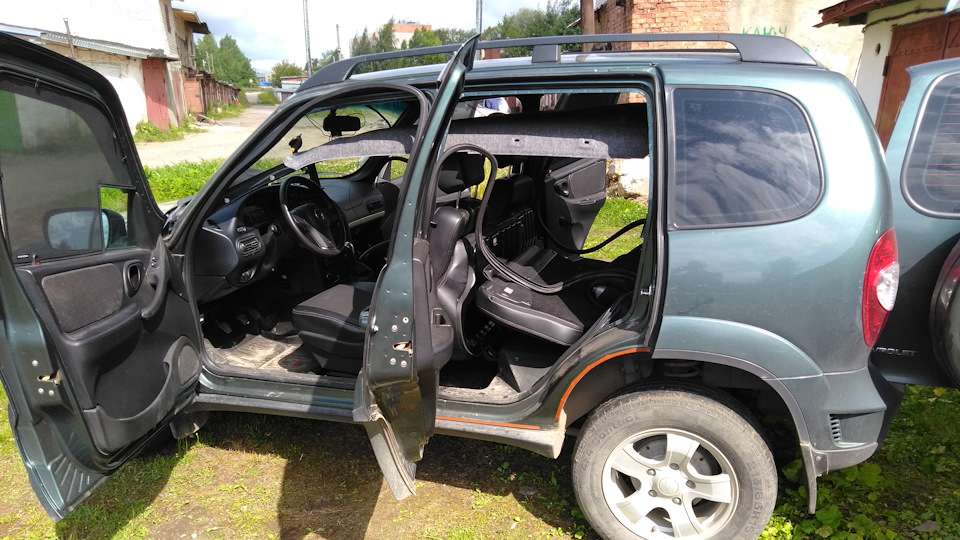

После снятия всех вышеперечисленных элементов и дверных резинок салон приобретает вот такой вид:

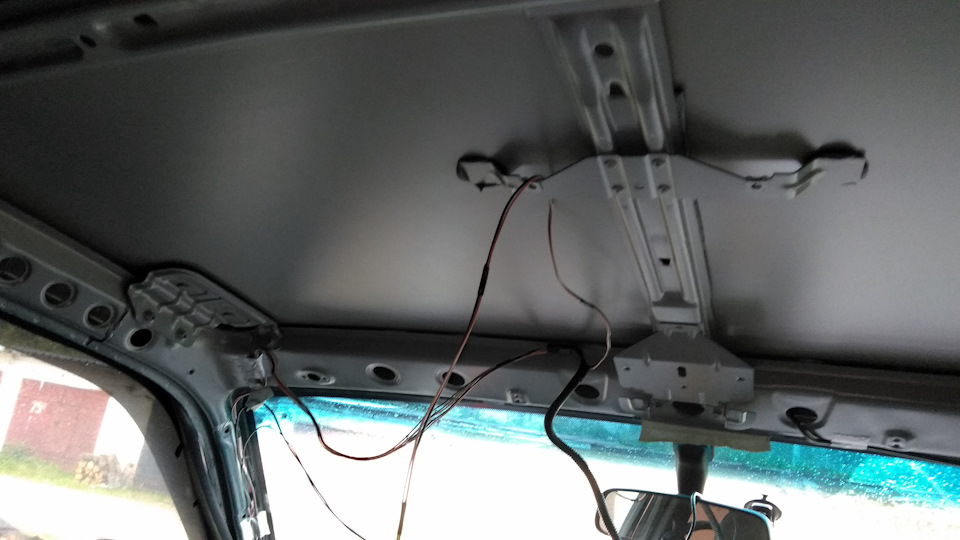

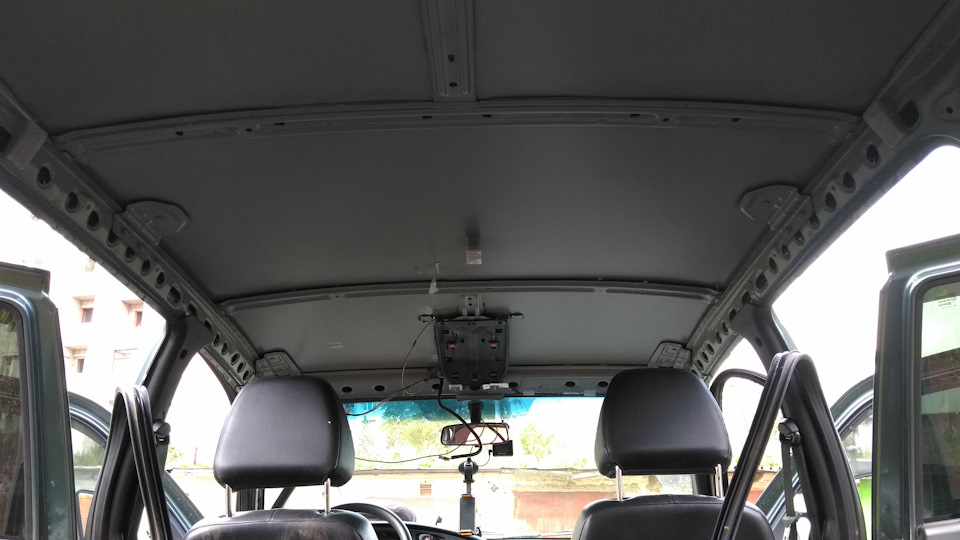

Обивка убирается через заднюю дверь и перед взором предстает обнаженная крыша

Открутив 2 самореза можно снять пластмассовый щиток плафона

Перед поклейкой вибры необходимо всю поверхность крыши обезжирить. Техника безопасности в виде перчаток будет не лишней

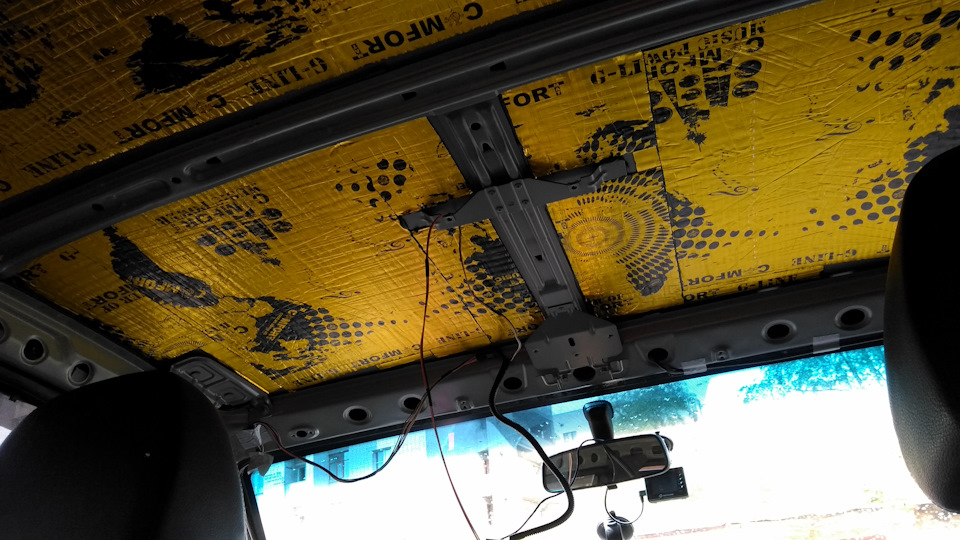

К этому времени прошло уже часа три непрерывной работы, к тому же прикатывание вибры валиком с руками над головой достаточно энергозатратная задача. Организм потребовал перерыв )

За чаем можно провести кое-какие мелкие работы в виде приклеивания маделина в местах вероятного появления скрипов

Источник

Снятие и установка обивки крыши для комплектации 55

Снятие обивки крыши

Установите автомобиль на рабочий пост, поднимите капот, отсоедините клемму провода «массы» от аккумуляторной батареи.

Снимите по две пластмассовые заглушки 1 (рис. 8-94) с поручней, отверните по два болта крепления и снимите три поручня 3.

Снимите две пластмассовые клипсы 2 крепления обивки крыши.

Отверните по три винта 1 (рис. 8-95) крепления противосолнечных козырьков и снимите два козырька 2, и держателя 3.

Отверните один винт 1 (рис. 8-96) крючка — держателя полки багажника, снимите крючок 2.

Снимите две заглушки 1 (рис. 8-97) с обивок боковин задка правой/левой и две декоративных накладки 2 с направляющих ремней безопасности задних. Отверните винты крепления обивки задка и болты крепления направляющих задних ремней безопасности, правого/левого.

Отверните по одному болту 1 (рис. 8-99) крепления направляющих ремней безопасности передних, правого/левого.

Отверните по одному винту 1 (рис. 8-100) крепления облицовок центральных стоек. Отсоедините облицовки, правую/левую.

Снимите облицовки 1 (рис. 8-101) передних стоек преодолевая сопротивление трех пластмассовых держателей.

Рис. 8-101. Передняя стойка:

Откройте крышку 1 (рис. 8-102) бокса на обивке крыши, отверните два винта 2 крепления бокса, снимите бокс в сборе с крышкой.

Снимите декоративную накладку 1 (рис. 8-103) в передней части консоли, преодолевая сопротивление пластмассовых фиксаторов. Снимите рассеиватель 2, плафона освещения салона, преодолевая сопротивление пластмассовых фиксаторов.

Отверните три винта 1 (рис. 8-104) крепления корпуса плафона и снимите корпус с плафоном в сборе.

Отсоедините колодку 1 (рис. 8-105) жгута проводов, снимите плафон 2, преодолевая сопротивление пластмассовых держателей.

Снимите плафон 1 (рис. 8-106) освещения задний, преодолевая сопротивление пластмассовых фиксаторов.

Отсоедините колодку 1 (рис. 8-107) заднего жгута проводов от плафона.

Отсоедините частично четыре уплотнителя 1 (рис. 8-108) проемов дверей в зоне сопряжения с обивкой крыши.

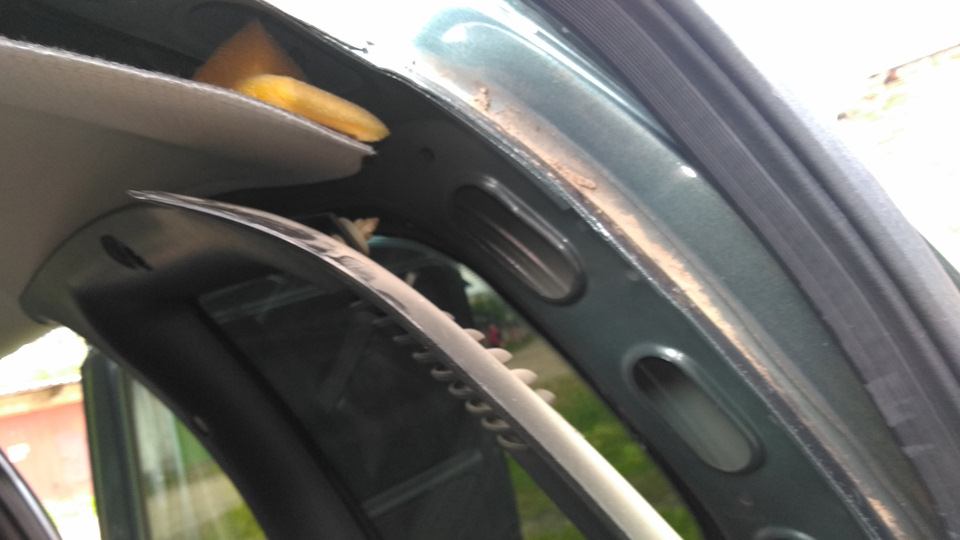

Отогните обивку задка. Отогните вниз заднюю часть обивки 1 (рис. 8-109) крыши, разрежьте клеевое соединение трех буферов к крыше, снимите обивку крыши через проем двери задка.

Отверните два винта 1 (рис. 8-110) крепления пластины консоли потолка и снимите пластину 2.

Установка обивки крыши

Приклейте три буфера (аналогично заводским), на панель крыши или обивке крыши.

Нанесите клей на торцы буферов.

Установку обивки крыши производите в порядке обратном снятию.

Обеспечьте сопряжение всех сопрягаемых деталей симметрично, с равномерными зазорами.

Закрепите ремни безопасности, соблюдая моменты затяжки болтов (17,64-30,87) Нм ((1.,8. 3,15)кГм), плафоны и облицовки на все точки крепления, предусмотренные конструкцией.

Проверьте работу электрических приборов и ремней безопасности. Передние и задние боковые ремни безопасности после открывания замков должны возвращяться из рабочего положения в исходное свободно без заеданий.
