УФ фонарик как способ определения подделки?

Вновь хочу поговорить об определении правильного продукта и его подпольных копий. Термин «правильный продукт» совсем не значит, что этот продукт абсолютно эффективный и творит немыслимые чудеса. Может, этот продукт задумывался, разрабатывался и выпускался как полный шлак, но, благодаря агрессивной рекламе, он имеет огромную популярность и отличные продажи. Яркими примерами такого продукта являются кондиционеры металла ER, SMT, Fenom, Suprotek… Но сейчас не о них. Нельзя назвать какого-нибудь одного производителя у которого вся линейка автохимии исключительно эффективна. Бывает, что некоторые продукты получаются очень хорошими, а некоторые совсем унылыми. Часто встречаются диаметрально противоположные отзывы об одном и том же продукте. Что это, субъективное мнение пользователя, сформированное и заложенное рекламой в мозг или обыденная подделка под известный бренд? Пытаясь разобраться, как уважающие себя производители защищают свой продукт от подделок, на просторах интернета нашёл информацию об метке, наносимой специальной краской на упаковку или само изделие, которая светится в ультрафиолетовых лучах. Понятно, что для выявления этих меток, требуется специальный источник УФ излучения. Видов подобных устройств в природе много, но для начала я выбрал самый бюджетный вариант, который, впрочем, очень хорошо показал себя в деле. Имя этому “чуду” техники — УФ фонарик.

Выглядит как обычный светодиодный фонарик, в Китае стоит фантастические 50 рублей и действительно излучает ультрафиолет! Тут надо сразу оговориться. Длина волны его больше, чем 365нм, так что все метки на денежных купюрах он не высвечивает, только «волосинки». Но для моих целей и такой фонарик вполне подходит.
После получения посылки, я тут же незаметно пробрался на склад автозапчастей, дабы испробовать фонарик в деле. 🙂 Результаты оказались очень интересными.

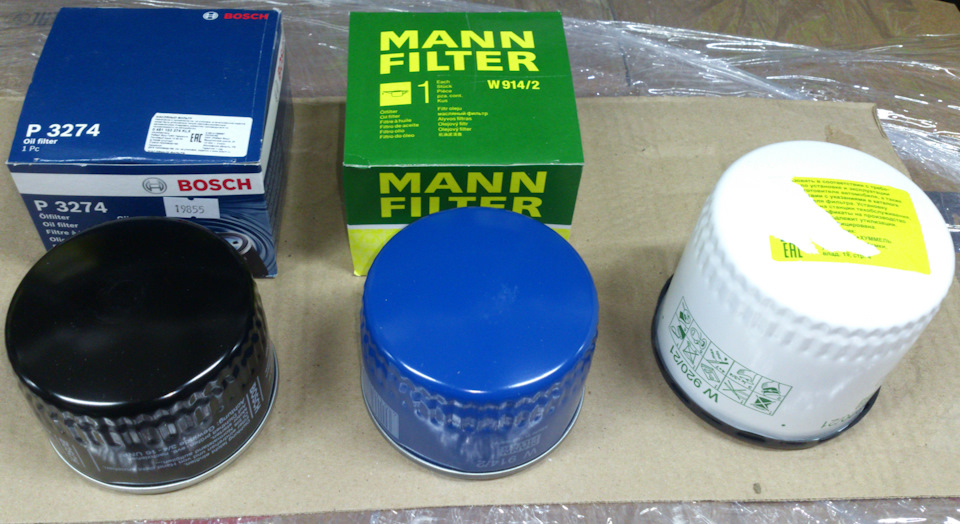

Сначала добрался до масляных фильтров.

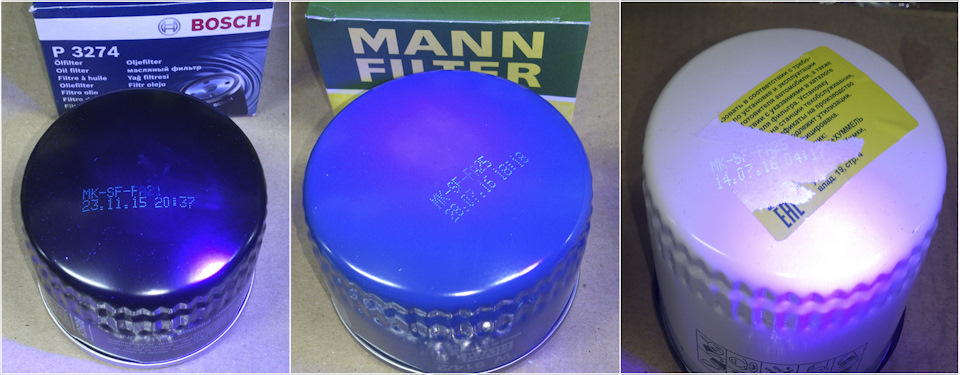

Судя по маркировке, что Bosch, что Mann сделаны на одном заводе в немецком городе Марколькофен (буквы MK).

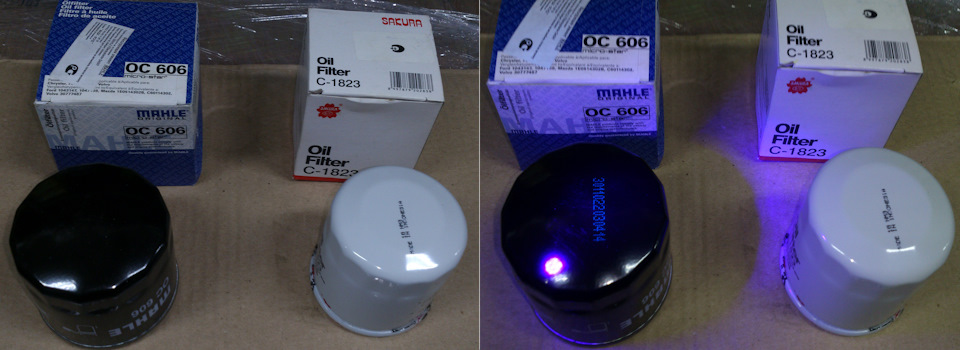

Информацию о месте производства фильтра Mahle, нанесённая на него уф-метка не даёт, но она хотя бы есть, в отличие от фильтра Sakura.

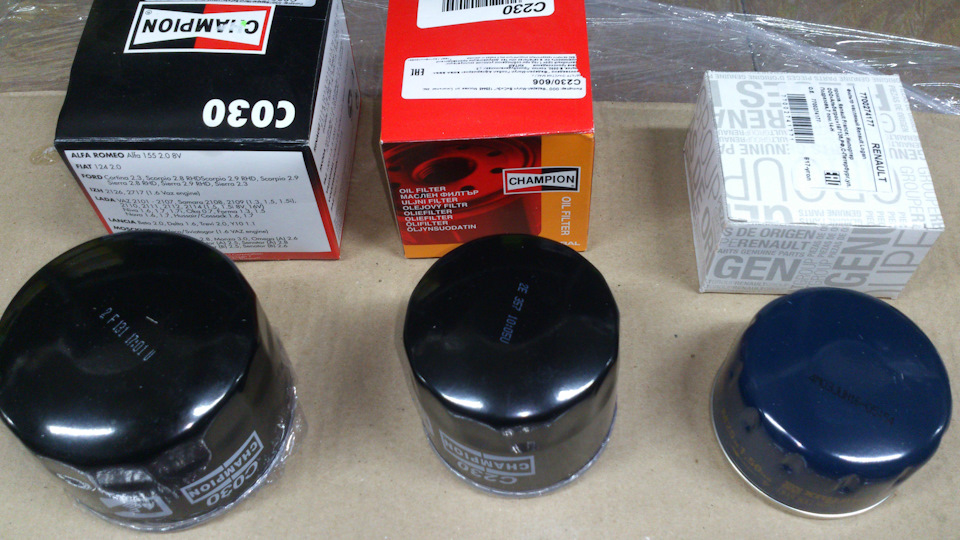

Так же как и Sakura, не озаботились уважить своих потребителей и Champion с Purflux (оригинал RENAULT). На них нет никаких уф-меток.

Стоит ли писать, что ни один российский производитель как фильтров, так и автохимии в принципе не использует уф-метки? Я перебрал много российского товара и не нашёл ничего, что напоминало бы такую метку.

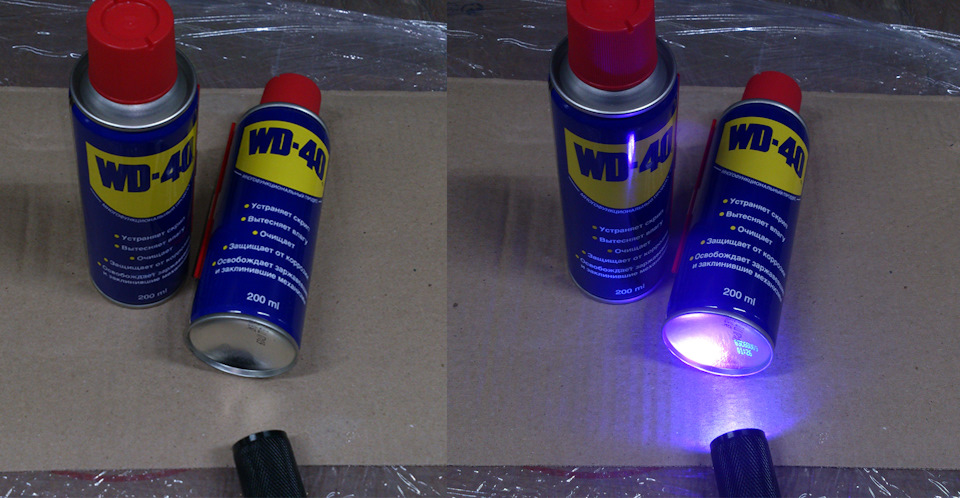

Кстати о химии. После фильтров мне на глаза попалась баночка со всем известным средством:

Порадовало, что вроде бы банальная вэдэшка, а меточка стоит.

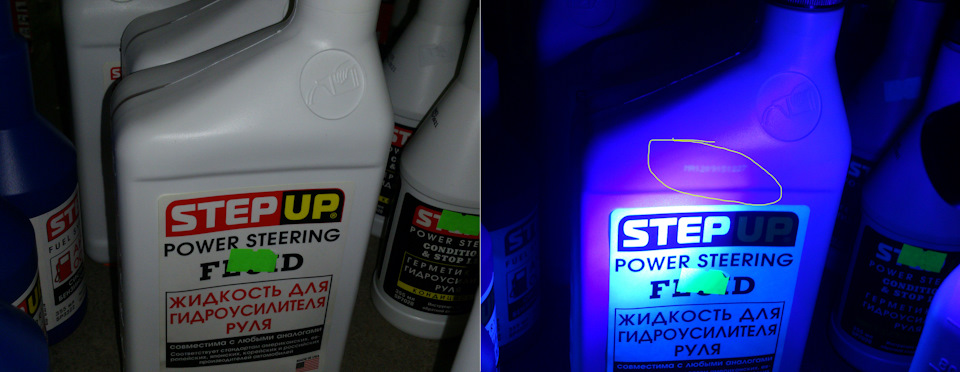

Очень интересно метка сделана на литровой банке жидкости ГУР StepUp, на поверхности нет ничего, она ровная, но как посветишь фонариком, то появляются цифры, но они располагаются не на поверхности, а как бы внутри пластика. На фото этого не разобрать, но в живую очень хорошо заметно, если поводить фонариком из стороны в сторону.

Интересно и необъяснимо получается с автохимией Hi-Gear. Уф-метки их товаре присутствуют только если этот товар расфасован в металлические баночки, если в пластиковые бутылочки, то метки нет. И шрифт очень разный…

Источник

Ультрафиолетовый фонарик

Обычный светодиодный фонарик несложно превратить в ультрафиолетовый. Такая вещь пригодится в хозяйстве и поможет увидеть невидимое.

Даже такой совершенный оптический прибор, как человеческий глаз, в состоянии видеть лишь небольшую область широкого спектра электромагнитных излучений. Но, несмотря на это, человек смог не только открыть и изучить практически все виды излучений, но и использовать. Например, ультрафиолетовое излучение.

Ультрафиолетовое излучение (часто его называют просто ультрафиолет) – это электромагнитное излучение, занимающее спектральный диапазон между фиолетовой областью видимого спектра света и рентгеновским излучением. Оно было открыто более двухсот лет назад. В 1801 году немецкий физик Иоганн Вильгельм Риттер начал поиск излучения за пределами фиолетовой области видимого спектра. Вскоре, после ряда экспериментов с фоторазложением хлорида серебра, ультрафиолетовое излучение было обнаружено.

У этого излучения имеется множество интересных свойств. Пожалуй, самое известное – способность вызывать фотолюминесценцию у некоторых веществ. Под воздействием ультрафиолетовых лучей эти вещества начинают светиться различными цветами видимого спектра. Одним из первых это явление обнаружил знаменитый американский учёный-экспериментатор Роберт Вуд. В 1919 году Роберт Вуд продемонстрировал экспертам секретного бюро лаборатории главного цензора Британского военно-морского флота, что ряд веществ, светящихся под воздействием УФ-лучей, могут быть использованы шпионами и лазутчиками в качестве невидимых чернил.

В настоящее время ультрафиолетовая фотолюминесценция широко используется для защиты важных документов и банкнот от подделок, для выявления следов загрязнений, невидимых в обычном свете, в криминалистике, и множестве других случаях. Ультрафиолетовые фонарики можно использовать и в быту. С их помощью легко проверить на подлинность подозрительные банкноты, выявить в машине протечки масла, антифриза, и прочих технических жидкостей (они легко заметны в ультрафиолетовых лучах). Я использую ультрафиолетовый фонарик во время генеральных уборок на кухне, так как в ультрафиолетовом свете становятся видны даже самые незаметные капли жира и масла.

К сожалению, далеко не в каждом магазине можно найти ультрафиолетовые электрические фонарики. А те, что есть – или имеют совсем небольшую мощность, или стоят весьма дорого. Но мощный ультрафиолетовый фонарь очень легко сделать из обычного недорогого светодиодного электрического фонарика, заменив в нём светодиоды видимого света на УФ-светодиоды.

Как сделать ультрафиолетовый фонарик

Внимание! Ультрафиолет опасен для зрения – ни в коем случае не направляйте ультрафиолетовый фонарик в глаза.

1. Разборка фонарика

Что для этого надо? В первую очередь, сам фонарь. Существует два вида небольших электрических фонарей: со множеством светодиодов небольшой мощности, либо с одним мощным светодиодом. (Рис. 01)

К сожалению, многие производители недорогих электрических фонариков экономят на мелких деталях, на материалах и качестве сборки. Этот фонарик не исключение. Светодиод никак не закреплён, хотя отверстия с резьбой для винтиков имеются. Вызывает улыбку «минусовый» провод светодиода и его контакт с корпусом модуля. Производитель «забыл» и про термопасту между светодиодом и модулем, а значит, нельзя ожидать нормального теплоотвода. Но всё это легко исправить! Главное, имеющийся в фонарике светодиод имеет стандартный размер и форму «звезда».

2. Приобретение необходимых комплектующих

Следующим шагом покупаем мощный ультрафиолетовый светодиод. Для экономии финансовых средств был приобретён УФ-светодиод безымянного производителя, по размерам и форме совпадающий с установленным в фонарике.

Расчёт значения электрического сопротивления можно выполнить по следующей формуле (в её основе всем известный закон Ома):

Подставив все значения, получаем, что R примерно равно 1,3 Ом. Это очень маленькое значение, соизмеримое с внутренним сопротивлением щелочных элементов питания ААА (порядка 0,15 Ом для одного элемента) и электрическим сопротивлением корпуса фонарика. После такой примерной оценки был выбран резистор на 0,22 Ома с запасом мощности 1 Ватт. Светодиод и резистор куплены в ближайшем магазине радиотоваров, на это потрачено всего 150 рублей. Во время расчёта добавочного сопротивления внимательный читатель наверняка заметил основной недостаток стабилизации тока при помощи резистора – зависимость силы тока от напряжения и внутреннего сопротивления источника питания. Так, по мере разрядки батареек, сила тока (а значит, и яркость фонарика) будет падать. А если в фонарик поставить вместо батареек аккумуляторы – то сила тока наоборот возрастёт, так как внутреннее сопротивление аккумуляторов гораздо меньше. Но, простота и копеечная стоимость резистора с лихвой всё окупают. (Рис. 07)

3. Доработка фонарика и проверка работы

Детали купили, что дальше? Дальше отпаиваем старый светодиод от «плюсового» провода и разбираем светодиодный модуль. К «плюсовому» проводу припаиваем один вывод резистора. К другому выводу резистора припаиваем небольшой кусочек изолированного многожильного провода. К контактной площадке «–» светодиода припаиваем кусочек неизолированного многожильного провода, согнутого в форме колечка. (Рис. 08)

После сборки резистор будет расположен внутри светодиодного модуля. И чтобы выводы резистора случайно не коснулись модуля и не замкнули электрическую цепь, на корпус резистора был одет небольшой кусочек термоусадочной трубки. Можно и просто намотать два-три витка изоленты. (Рис. 09)

Обратно собираем светодиодный модуль, при этом «плюсовый» провод должен пройти через соответствующее отверстие в модуле. (Рис. 10)

Для надёжного теплоотвода смазываем контактную площадку светодиодного модуля термопастой, монтируем УФ-светодиод, закрепляем его при помощи двух небольших винтиков (один из которых проходит через колечко «минусового» провода и замыкает этот провод на корпус модуля), припаиваем «плюсовый» провод к площадке «+» светодиода. (Рис. 11,12)

Есть две небольшие тонкости:

– Один из винтиков одновременно является и «минусовым» проводником. По этому, при сборке нужно внимательно следить, чтобы термопаста не попала в отверстие для этого винтика. Иначе контакт может сильно ухудшиться или вообще пропасть.
– Во время сборки нужно проверить, не касаются ли шляпки винтиков площадок «+» светодиода. Если касаются, то необходимо поверх площадки подложить изолирующие прокладки из картона или пластика.

Перед окончательной сборкой необходимо проверить, всё ли правильно собрано и насколько корректно выбрано значение добавочного сопротивления. При помощи временных проводков собираем воедино все элементы электроцепи, при этом батарейный блок подключаем последовательно с мультиметром, включенным в режим измерения тока. Всё работает, светодиод светится! (Рис. 13)

В итоге потребляемый ток даже меньше рекомендуемого значения. В принципе, это не страшно и даже хорошо. Есть небольшой запас на случай, если в фонарик будут установлены батарейки или аккумуляторы с очень низким внутренним сопротивлением. Добавочное сопротивление выбрано правильно.

Полностью собираем фонарик. Вот и всё, переделка закончена. Причём денег было потрачено гораздо меньше, чем при покупке готового фонарика. (Рис. 14)

Включите модифицированный фонарик, желательно в затемнённом помещении, и ваша квартира откроется с новой, неожиданной стороны! Вы удивитесь, как много вокруг нас вещей, выкрашенных люминесцентными красками, тусклыми и невзрачными при дневном свете, и яркими и разноцветными при воздействии ультрафиолета. Но, самое главное, не забывайте про свое зрение и не светите таким фонариком в глаза себе или другим.

Источник

Классификация ультрафиолетовых фонариков, советы по выбору изделия

Далеко не все цвета и оттенки видны невооруженным глазом. Решить проблему способен ультрафиолетовый фонарик — многофункциональное устройство, которое не так давно появилось на рынке. Оно работает на светодиодах, подходит для самых разных целей. Направив пучок света на определенный предмет, можно разглядеть много интересного.

Назначение

Ультрафиолетовый фонарь — полезное приспособление, полюбившееся рядовым пользователям и профессионалам. Он используется для таких целей:

Ультрафиолетовое излучение можно применять в декоративных целях. Для этого необходимо приобрести флуоресцентные маркеры, разрисовать ими мебель, стены. Затем нужно установить УФ-светильник.

Разновидности

Различают множество видов ультрафиолетовых фонарей. Перед выбором стоит ознакомиться с классификацией устройств, изучить рейтинги, прочитать отзывы других пользователей. При желании сэкономить средства такой фонарь можно изготовить в домашних условиях.

По внешнему виду и размеру

Изделия бывают разной формы и размера, выбираются в соответствии с необходимым функционалом. Чаще используются следующие варианты:

Особый интерес для охотников представляют карманные фонарики стандартного размера с возможностью переключения режимов свечения.

По длине ультрафиолетовой волны

Длина волны — один из главных признаков, по которому делятся УФ-фонарики. Разновидности устройств:

Большинство устройств, которые подходят для использования в домашних условиях, имеет длину волны 395 или 365 нм.

По типу используемых элементов питания и количеству светодиодов

По типу используемых элементов питания УФ-фонари могут быть:

По количеству светодиодов устройства подразделяются на однодиодные и многодиодные. От количества элементов зависит мощность излучаемого света: чем их больше, тем прибор сильнее работает.

Способы увеличения длины волны УФ-излучения

Если нет возможности приобрести готовый прибор с необходимой длиной волны, можно изготовить его самостоятельно. Домашний УФ-фонарик требует подготовки таких материалов:

Как сделать ультрафиолетовый фонарик самостоятельно:

Можно также установить ультрафиолетовый фонарик на телефон. Для этого нужно взять смартфон, работающий со вспышкой, скотч, фиолетовый и синий фломастер. Пошаговая инструкция:

После включения вспышки появится темно-синий свет, который и выполняет функцию ультрафиолетового источника. Такое оригинальное устройство обязательно придется по душе детям.

Советы по выбору

При выборе ультрафиолетового устройства следует учитывать то, для какой сферы деятельности он нужен. Основополагающим фактором в данном вопросе является длина волны:

Оптимальным вариантом станет приобретение ультрафиолетового фонарика с подходящим для запланированных мероприятий диапазоном длины волны. Удобно, если устройство работает на перезаряжаемых батарейках. Популярный вариант на сегодняшний день — классический карманный фонарик. Если есть такое условие, чтобы руки были свободными, удобной станет налобная вариация.

Популярные производители

Существует множество производителей, которые специализируются на УФ-фонарях. Наиболее популярными брендами являются:

Ультрафиолетовый фонарик — не только занимательная игрушка, но и очень полезная вещь в бытовых условиях. Если планируется использовать данный прибор на природе, лучше отдавать предпочтение водонепроницаемым моделям. Также следует обращать внимание на спектр излучения — чем он ниже, тем дороже светодиоды. Еще одним важным критерием является длина УФ-волны — чем этот показатель больше, тем мощнее устройство. Окончательный выбор зависит от потребностей потребителя и его финансовых возможностей.

Видео

Источник

Как правильно выбрать ультрафиолетовый фонарь и инструкция как сделать УФ фонарик самому

Ультрафиолетовый фонарик может высвечивать то, что не видно невооруженным глазом. Устройство работает на светодиодных элементах. Такой инструмент можно использовать не только как занятную игрушку, но и для решения вполне конкретных задач.

Давайте разберем: для чего нужен прибор, в чем отличие разных видов и как можно самостоятельно сделать фонарь из подручных материалов.

Для чего он нужен

Наше зрение улавливает не весь диапазон светового излучения. Многое остается скрыто от наших глаз. Например, флуоресцентная краска. Ее следы невозможно разглядеть без ультрафиолета.

Для чего еще можно использовать УФ-фонарик:

Применение фонарика для развлечений ограничивается только фантазией. Детский праздник будет веселей, если разукрасите лица специальной краской и в темноте включите ультрафиолетовый свет. Можно этой же краской разрисовать стены детской комнаты и ночью включать ночник.

Применение для проверки денег

Конечно, в быту основное применение ультрафиолетовый фонарь нашел в проверке бумажных денежных знаков на подлинность. Для защиты от подделок в поверхность бумаги купюр внедрены волокна, которые светятся при ультрафиолете. Кроме волокон, на бумажные деньги нанесены маркировочные полосы, метки и рисунки. Чтобы их увидеть, нужно направить на банкноту фонарик с ультрафиолетовым светом.

Чтобы лучше разглядеть знаки защиты, проводите проверку в затемненной комнате.

Не все устройства могут справиться с определением подлинности банкноты. Длина световой волны прибора для проверки денег, должна быть не больше 365 нм. Другой спектр не просвечивает все знаки УФ-защиты купюр.

Как выбрать

Перед покупкой нужно, в первую очередь, определиться для каких целей понадобится фонарь. Если планируете носить его с собой постоянно для проверки денег в магазине, то устройство должно быть компактным и легким.

Если вы решили заняться любительским геоизысканием и поискать янтарь, то ориентироваться нужно на мощность инструмента. Количество светодиодных элементов не влияет на мощность фонаря.

Для детских и взрослых развлечений подойдет самый простой УФ- фонарь. Его можно заказать на Aliexpress за 80–100 руб. Если вы заказываете устройство в интернете, сначала сходите в магазин и выберите подходящую модель. Там вы сможете наглядно узнать, какой именно фонарь вам подходит.

При заказе в интернете, уточните, какой тип элементов питания нужен для фонарика. Некоторые виды батареек не везде продаются. Поэтому их придется тоже заказывать.

Советуем посмотреть видео-обзор:

Лучшие производители

Возможные длины волны УФ-излучения фонаря

Ультрафиолетовые фонарики не имеют универсального свечения. Каждое излучение имеет свою длину волн, которая применяется для каждой задачи. В целом портативные устройства имеют диапазон от 300 до 400 нм. Для развлечения, чтения надписей флуоресцентной краской, подойдет любой УФ-фонарь.

Как сделать УФ-фонарь в домашних условиях

Если у вас есть обычный светодиодный фонарь, в котором перегорели led элементы, его можно превратить в ультрафиолетовый инструмент. Для этого нам понадобится:

Цоколи вхождения обычных излучателей и УФ-деталей должны совпадать. Иначе вставить и правильно их закрепить не получится.

Если ультрафиолетовый фонарь не работает, попробуйте разобрать и снова провести сборку.

Примитивный излучатель можно сделать из телефонного фонарика, просто заклеив его прозрачным скотчем в 2 слоя. Закрасьте первый слой синим маркером, а второй слой фиолетовым.

Рекомендуем посмотреть видео-инструкцию:

В заключение

Ультрафиолетовый фонарь – это не только забавная игрушка, но и хороший помощник в быту. При использовании приборов на природе покупайте водонепроницаемые модели. При покупке помните, чем ниже спектр излучения, тем дороже светодиоды. Придерживайтесь наших рекомендаций и делитесь своими вариантами применения уф инструментов в комментариях и социальных сетях.

Источник

Особенности ультрафиолетового фонарика

Разновидности УФ-фонариков

Человеческий глаз способен видеть предметы только в определенном спектре и многие вещи остаются скрытыми, но существуют способы сделать их видимыми. Дело в том, что большинство из веществ, неразличимых или плохо различимых при дневном свете, способны флуоресцировать, то есть светиться особым образом в ультрафиолетовом диапазоне свечения. Именно для определения таких компонентов был приспособлен ультрафиолетовый фонарь, а современные его варианты стали настолько компактными, что помещаются в зажигалку или брелок. В зависимости от типа источника света UV-лампы бывают:

Сейчас основным источником света для осветительных приборов стали LED-элементы, так как их ресурс работы дольше чем у газоразрядных, потребляют они сравнительно мало энергии и при этом компакты.

Использование светодиодов позволило делать мобильные UV-фонари разных типов:

Запитываются ультрафиолетовые LED-лампы от стандартных батареек и аккумуляторов того же типа, что и обычные, так как их потребляемая мощность и схема драйвера ничем не отличаются от стандартных светодиодных систем. На любой LED-фонарь можно самостоятельно переставить УФ-элементы той же мощности и они будут работать.

Плюсы и минусы ультрафиолетовых фонарей

УФ-лучи дают возможность обнаруживать и идентифицировать предметы, невидимые в обычном свете, но их применение связано с некоторыми сложностями. Во-первых, флуоресценция большинства веществ видна только при отсутствии естественного или искусственного освещения. То есть днем лампочка работать будет, но только в условиях сильной затененности, а для стопроцентного результата придется проводить исследования в полностью закрытом помещении. Во-вторых, использовать UV-фонарь как обычный повседневный будет затруднительно, так как даже мощный прожектор выдает недостаточный спектр видимого света, а цвет обычных вещей в ультрафиолетовом свете сильно искажен. К тому же необходимо учитывать опасность, которую несет УФ-излучение, хотя многое зависит от условий и продолжительности эксплуатации аппарата. По большому счету человек каждый день подвергается облучению солнечными лучами, в которых тоже присутствует UV-диапазон. Спектр большинства LED-ламп лежит в относительно безопасном, длинноволновом промежутке УФ-A от 365 до 395 нанометров.

Наибольшую опасность для людей представляют именно агрессивные коротковолновые диапазоны от УФ-B и ниже. Однако стоит придерживаться правил при использовании даже маломощных УФ-фонарей:

Придерживаясь этих двух правил, можно исключить или минимизировать возможный вред, а некоторые особенности даже использовать в косметических целях.

Для чего нужен ультрафиолетовый фонарик

В первую очередь необходимость в тех или иных мобильных УФ-приборах обусловлена сферой их применения, например:

Применение в быту

В домашних условиях UV-лампочка помогает контролировать качество уборки, выявляя остатки органических загрязнений, невидимых на первый взгляд. На фото ниже представлена «абсолютно чистая» кухня.

Также фонарик применяется для отверждения фотокомпозитного клея, более прочного и практичного, чем термоклей, который размягчается при нагревании.

Некоторые насекомые и паукообразные тоже флуоресцируют разными цветами, что облегчает их обнаружение на одежде и в помещении при дезинсекции.

С фильтром Вуда без затруднений диагностируется стригущий лишай у домашних животных и людей. В свете фонарика пораженные участки светятся зеленоватым цветом.

Использование флуоресцентных маркеров и красок позволяет сделать атмосферный праздник или вечеринку с памятными фотосессиями.

Правда для реализации масштабного события понадобится агрегат помощнее карманного, да и продолжительное облучение может привести к травме глаз. Так что подобные мероприятия лучше ограничить по времени в 30–40 минут, а дальше веселиться при обычном освещении.

Для проверки купюр

Чаще всего ультрафиолетовый фонарик применяется для проверки подлинности денег. В состав бумаги для купюр добавляются специальные волокна, на них печатаются водяные знаки, видимые только под UV-лучами. Часть изображений видна в обычном свете, тогда как под УФ-фонарем визуально меняется на другое.

Как правильно выбрать

В первую очередь нужно ориентироваться на целевое назначение. Если необходим аппарат для охоты, то понадобится мощный налобник или ручной поисковик. Если планируется подводная ночная охота, необходим водонепроницаемый фонарь для дайверов. Радиолюбителям подойдет устройство с гибкой ножкой или креплением на штатив. Для применения в быту продаются фонарики со спектром свечения 365, 395 и промежуточным 380 нанометров. В этом отношении лучше себя показывают LED-элементы с длиной волны 365 нм, так как при проверке купюр, для идентификации некоторых знаков подлинности недостаточно 395 нм.

На фото видно, что водяные знаки под лампой 395 нм видны плохо или не видны вообще, тогда как светодиод 365 нм четко проявляет водяные знаки, цвет номера меняет на оранжевый, а области контрастно выделяет на общем фоне. Этот эффект помогает определить при покупке фонарика, соответствует ли товар заявленным характеристикам. Единственное замечание относительно более агрессивного спектра у лампочек с длиной волны 365 нм. Их нужно применять с большей осторожностью и не направлять в глаза. Более длинноволновые фонари выдают много видимого фиолетового света, мешающего идентификации и не способного проявить некоторые элементы, но они практически безвредны.
