светодиодная подсветка ручек дверей
Подсветка внутренних ручек дверей от «IGZEL LED Tuning»
Получил на днях заказанную подсветку для гранты от ребят из «IGZEL LED Tuning».
Сегодня решил поставить. Устанавливается на герметик-липучку (входит в комплект) внутрь ручки двери. По инструкции подключается к подсветке кнопок стеклоподъемников. Но я решил подключать к +12 от габаритов, так как не люблю лишнюю иллюминацию в дневное время. Габаритов в дверях, естественно, нет, поэтому придется втягивать их туда дополнительно.
Установку опишу на примере задней левой двери, остальные делаются аналогично. Снимаем обивку и ручку. Сверлим в углу ручки небольшое отверстие чтобы вытянуть наружу провод.
На тыльную сторону подсветки лепим герметик, и вдавливаем подсветку в ручку, одновременно выбирая лишний провод через отверстие
Снимаем защитную пленку
Ставим ручку на место
Затягиваем в дверь +12 от габаритов. Желтый провод в косе вдоль порога. Массу берем с разъема кнопки стеклоподъемника в двери.
Подсветка дверных ручек. И как подключить светодиод.
Перед тем как рассматривать параметры.
Стоит понимать, вольты — параметр для светодиода неприменимый. Нет у светодиодов такой характеристики, потому что нельзя подключать светодиоды к источнику питания напрямую. Главное, чтобы напряжение, от которого питается светодиод, было выше прямого падения напряжения светодиода. Иначе светодиод не загорит. Я так понял. Идем дальше.
Теперь по параметрам(для моего светодиода, на параметры влияет и цвет с которым он светит, поэтому ищем инфу для своего светодиода) :
1)Цифра обозначает размеры светодиода в миллиметрах. 3028 — это значит размер 3,0 на 2,8 миллиметра(как у меня), 5050 — соответственно, 5,0 на 5,0 миллиметров.(для понимания) и т.д
2)Питается мой светодиод — 20 мА=0,02 А
3)Падение (рабочее) напряжения, точно не нашел. Но обычно 2,8-3,2 Вольт. (Для расчета буду брать 3,2 вольта)
4) У светодиода есть и другие параметры, к примеру — угол свечения( на сколько свет будет рассеиваться)
Теперь переходим к расчетам.
Главное знать, что когда автомобиль заведется. Питание будет не 12, а 14-14,5 вольт. От 14 вольт и будем вести расчет. Можно поставить стабилизатор напряжения на 12 вольт и затем вести расчет, но это уже совсем другая история.Кто совсем не поймет, то что пойдет следующим шагом, то можете для расчета использовать данный сайт (cxem.net — расчет светодиодов).
Кому все-таки интересно как это делать самому, то идем дальше.
Для чего ведется расчет? И что мы вообще собрались рассчитывать? Рассчитывается — резистор и его сопротивление (из школьного курса физики, знаем, что он гасит силу тока).
Теперь про резисторы:
1) Самый основной параметр — сопротивление( тот, что мы рассчитывать собрались.) Измеряется в Ом’мах. Сопротивление того или иного резистора можно увидеть по цвету полос( не SMD — резисторы) или измерив резистор Омметром. Я же пользовался этим сайтом — cxem.net — цвет. маркировка резисторов, и омметром (мультиметром) для перепроверки.
2) Мощность резистора, которая измеряется в ваттах (Вт), и показывает, какое количество энергии резистор может рассеять без перегрева и выгорания. Мощность резистора можно увидеть по его размерам:
Расчеты приведу на картинке, для удобства:
У меня уже были прокинуты провода, и сделаны отверстия во всех ручках.Но не было самих светодиодов, кроме передней правой двери. Если будете делать, то ищите откуда взять питание. Так как у меня передняя правая загоралась, когда включалось зажигание. То скорее всего запитаны от стеклоподъемников в дверях. В любом случае вы можете запитать откуда угодно. Я посмотрел у меня провода не уходят дальше двери. Значит в двери можно где-то найти питание:
Дальше ничего писать не буду, устал уже. А просто фото:
Подсветка внутренних ручек дверей
Продолжаю до оснащать автомобиль компонентами от более престижных и дорогих марок.
В принципе всё делал одновременно, но для удобства восприятия поделил на разные тематики.
Подсветка внутренних ручек дверей служит в нашем случае скорее декоративным элементом, но это так же не плохо. Красивое внешне авто должно быть красивым и внутри.
1. Отражатели света подсветки ручки двери (световод):
Можно взять все одинаковые, так как они все одинаковые и отличие лишь в форме нижней части отражателя.
За фото световода спасибо: wolf3d2d
2. Светодиод подсветки ручки двери:
С завода идёт сразу в корпусе. Так же внутри уже впаяно сопротивление, так что дополнительного не требуется.
Цвет свечения красный. Другого нет.
За фото светодиода спасибо: wolf3d2d
1. Снимаем обшивку двери.
2. Снимаем ручку.
3. Срезаем пластиковый усилитель над ручкой.
4. Клеим малярную ленту и наносим разметку.
5. Отверстие можно сделать только гравером со сточеным кругом (больше туда ничем не подлезть).
Так же отврестие легко выравнивается так же с помощью круга.
6. Световоды в своём родном виде нам не подойдут по форме. Ручка на место не встанет.
Так что световод вставляем в проделанное отверстие и с помощью промышленного фена меняем ему форму.
Гнётся хорошо.
Слева до. Справа после.
Новый изгиб световода.
На посадочном месте выглядит так:
7. Фиксируем световод термоклеем.
9. У диода отрезаем нижнюю часть корпуса и оголяем ножки. (корпус срезаем так как мешает встать ручке на место).
Припаиваем новый разьём.
Я использовал следующий: Aliexpress
Проводку заизолировал тряпичной изолентой опять же от концерна WW и заклеил сверху световод влаго и тепло защитной лентой.
Устанавливаем ручку на место.
12. Прокидываем проводку по дверной карте.
11. Плюс появляется от датчика света или повороте переключается света в режим габаритов.
Минус постоянный с развязки минусов.
Всю проводку протянул при установке: Подсветка зоны дверей в дверных картах + индикация открытой двери
Смотрится очень гармонично и красиво.
Ручка слабо освещена красным свечением + над самой ручкой световод полностью залит красным.
Фотографии сильно не удались.)))
Комментарии приветствуются. Если считаете, что запись полезна. Жмите поделиться.
Все новые фото первыми появляются тут: Instagram
MLX Club URAL — Екатеринбург: Вконтакте
Светодиодная подсветка (ручек дверей внутри, ног в салоне, ног при выходе): процесс
Долго ждал удобного случая чтобы начать воплощать в жизнь светодиодную подсветку ног и ручек дверей. Наконец-то время пришло).
Проект:
1.Подсветка ручек дверей в салоне от габаритов и через дополнительную кнопку (в случае если надоест)
2.Подсветка ног в салоне авто при открытии двери, только там, где дверь открыта и через дополнительную кнопку (в случае если надоест)
3.Подсветка ног при выходе из авто при открытии двери, только там, где дверь открыта и через дополнительную кнопку (в случае если надоест)
Материалы:
1. Светодиодная лента SMD3014, 12В, 60шт/м, цвет зеленый для подсветки ног в салоне (обычная, без защиты), 4 отрезка по 20-40 см
2. Светодиодная лента SMD3528, 12В, 60шт/м, цвет белый для подсветки ног при выходе (IP44), 4 отрезка по 20см
3. Светодиоды, 12В, цвет зеленый, 4шт
5. Кнопка автомобильная, 2шт
6. Разъемы папа-мама, коннекторы, 30шт. (брал с запасом)
7. Провод сечение 0,5мм2 примерно 25м
10. Кабельные стяжки
Процесс:
1. Как я уже писал в Профилактические мероприятия карты дверей были уже разобраны.
2. Снятие передних сидений, дивана, пластиковой обшивки в салоне (задние арки, накладки на пороги, шахта-стойка и пр.)
3. Необходимо подключиться к концевикам каждой двери чтобы внедрить диод. До диода подключаем питание на ленты по схеме.
На концевик 2 ленты. Режим, паяем, обжимаем, коннектим, изолируем. Самое неудобное – провести провода через гофру дверь-салон в стойке
4. Сверлим отверстия под светодиод в ракушках ручек дверей, паяем, обжимаем, коннектим, изолируем, заводим через гофру в салон. Рекомендую сверлить со стороны крепления ручки, так точно не будет видно источник света.
5. Кабельными стяжками обжимаем провода и укладываем вдоль порогов. Чтобы не собирать косы можно монтировать провода между собой (1 линия на сторону для лент, 1 линия для подсветки ручек, из 2 линий в итоге можно собрать 1 для лент и 1 для ручек). Провода тянем под торпедой к блоку с предохранителями (+ и — от подсветки ручек дверей и + от лент).
6. Питание на подсветку ручек дверей берем от подсветки корректора наклона фар. Она работает от габаритов.
7. + для лент берем с колодки С207.
Режим, паяем, обжимаем, коннектим, изолируем.
8. В картах дверей делаем маленькие отверстия под провода лент, заводим провода. Ленты клеим дополнительно на суперклей. Паяем, обжимаем, коннектим, изолируем.
9. На ребро под передними сидениями клеим ленты на супер клей.
В «ковре» делаем отверстия и проводим провода к стойке/шахте. Паяем, обжимаем, коннектим, изолируем. С монтажом лент спереди немного труднее: берем кабель-канал, в него клеим ленты и находим удобное место для фиксации под торпедой.
Получается примерно так
С правой стороны удалось как-то защелкнуть (так и не понял за что) и канал сел отлично. С левой аккуратно засверлился в край пластика на защите рулевой стойки и закрепил канал стяжками.
10. Кнопки решил спрятать.
11. Собираем карты.
12. Монтируем пластик.
В процессе работы запачкал чехлы. Вставки на картах давно мозолили глаза затертостью. Решено было все отправить в тотальную стирку-мойку. В процессе сборки дверей решил установить фольгоизолон.
Затрат минимум (и по времени и по деньгам), а на эффект посмотрим – пишут разное. Это скорее эксперимент, нежели специальная доработка. Могу пока отметить что двери стали закрываться глуше, раньше был звонкий звук при закрытии.
В итоге теперь чище, светлее, ярче!
Все делал сам, первый раз, в полную меру прочувствовал «глаза боятся, а руки делают»)
Результатом остался доволен на 100-500)))
Светодиодная подсветка ручек дверей
Начнем с задних дверей, ибо устанавливать светодиоды в задних дверях калины хэтчбек комплектации норма сложнее, чем в передних дверях. В задние двери подведен только жгут концевика и моторчика блокировки дверей.
Работу начал с задней двери со стороны водителя. Первым делом снимаем обшивку двери. Как это делается подробно описано в книге по эксплуатации и ремонту. Незабудьте заранее прикупить пистоны, бывает ломается 1-2 при снятии обшивки. Потом откручиваем пластиковые пороги задней и передней двери. Далее нужно снять нижнюю облицовку центральной стоки ремня безопасности. Чтоб ее снять нужно открутить внизу у пола болт крепления ремня безопасности. Потом нужно облицовку сдвинуть вверх и аккуратно вытащить. Она крепится на двух пластиковых «П» образных зацепах, которые легко ломаются. Я один зацеп сломал по незнанию.
Теперь берем провод нужной длины, чтоб из двери его можно было дотянуть его о лампы освещения внутреннего пространства багажника. От задней двери провод получится чуть длиннее, так как его нужно тянуть поперек салона под ворсовой обивкой, что под задним сиденьем. Чтобы просунуть провод в заднюю дверь, закрываем заднюю дверь, открываем переднюю и со стойки выковыриваем гофру. Вытаскиваем жгут проводов идущий к задней двери, офру выравниваем в длину и заталкиваем в нее один конец провода. Другой конец провода суем в стоику и вылавливаем его там, где открутили облицовку стоики ремня. Далее тянем провод под порогом, укладываем, как надо и, прикручиваем облицовку центральной стойки и пластиковые пороги обратно.
Оба провода дотягиваем до заднего крыла со стороны водителя. Далее делам берем толстую и прочную проволоку и делаем «удочку». Эту удочку сверху, (примерно от лампы освещения багажника) суем под ворсовую обивку заднего крыла, подвязываем два провода, что подвели до низа крыла и вытягиваем их наверх к лампе освещения багажника. Оба подведенных провода припаиваем к желтому проводу лампы освещения багажника и получаем, что плюсовые провода к диодам на обеих дверях подведены.
Теперь подведем на дверях к диодам минусовые провода. Тут полегче. Берем отрезок провода и прикручиваем к любой гайке на двери.

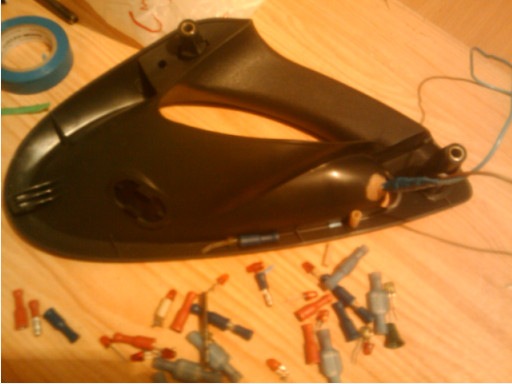

Далее в блоке ручке двери сверлим дырочку соответственно диоду. Предварительно припаяв провода к диоду, вставляем его в просверленную дырочку и чтоб он более крепко держался и не вылетал обратно внутрь, проклеиваем его с обратной стороны термопистолетом. Если нет такого, можно использовать жидкие гвозди. Далее на все концы проводов нацепляем разъемы «папа и мама». Это на случай если захочется заменить диоды, поменять цвет, достаточно будет просто открутить блок ручки двери… Чтоб диод не светил в глаза, расположил его за рычажком открывашки двери. Если светит слишком ярко и быет лучом в глаз, можно нанести на диод каплю лака ил из термопистолета.
Далее устанавливаем обшивку двери обратно, выводим провода к пластиковому блоку ручки двери. Включаем ближний свет и подключаем диоды, если не горит, меняем полюса. Собираем далее… вуаля, подсветка ручек двери готова!
Лично я, перед обратной установкой облицовочной обшивки двери решил немного утеплить двери. Утеплял МЕГАФЛЕКСОМ. Он же думаю, послужит немного в роли «шумки». Как, видно на фото.
С передними дверями поступил аналогично, но тянуть провод там ненужно. Диод подключал коннектером к проводам идущим к кнопке с 4 и 5 контакта. Это черный и белый провод с черной полоской, белая колодка.
ТЕПЕРЬ ПАССАЖИРЫ В ТЕМНОТЕ НЕ ШАРЯТ РУКАМИ ПО ОБШИВКЕ ДВЕРИ И НЕ ЗАДАЮТ ВОПРОС: А ГДЕ РУЧКА ДВЕРЬ ОТКРЫТЬ?
