Стробоскопические осциллографы
Это самые чувствительные широкополосные приборы. Они предназначены для исследования формы, измерения амплитудных и временных параметров периодических сигналов нано- и пикосекундного диапазонов с эквивалентной полосой пропускания от постоянного тока до десятков гигагерц при уровнях сигналов от милливольт до единиц вольт, а также для исследования переходных процессов в быстродействующих полупроводниковых приборах, микромодульной и интегральной схемотехнике, в ядерной физике и т.п.
Наиболее эффективно стробоскопические осциллографы можно использовать при измерении динамических параметров полупроводниковых приборов, интегральных схем и параметров импульсных схем.
Для наблюдения слабых импульсов, измеряемых в наносекундах, потребовались бы осциллографические трубки с очень высокой чувствительностью и широкой полосой пропускания частот или сочетание широкополосных трубок малой чувствительности и широкополосных высокочувствительных усилителей сигнала. Эти требования противоречивы, поэтому при создании осциллографов возникают трудности, когда необходимо обеспечить высокую чувствительность и широкую полосу пропускания частот. Эти противоречия удается преодолеть в стробоскопических осциллографах, где не требуются специальные трубки и широкополосные усилители. Полоса пропускания усилителей стробоскопических осциллографов достигает нескольких гигагерц при довольно высоком минимальном коэффициенте отклонения (5¸10 мВ/дел.). В стробоскопических осциллографах используют метод увеличения масштаба времени исследуемого импульса с сохранением формы, в результате чего как бы уменьшается скорость нарастания импульса и, следовательно, ширина его частотного спектра. Эквивалентная полоса пропускания усилителя ВО при этом увеличивается во столько раз, во сколько расширяется исследуемый импульс. Масштаб увеличения периода Ти исследуемого импульса m = Тп/Ти (Тп – период преобразованного импульса).
Принцип работы стробоскопические осциллографы основан на считывании мгновенных значений повторяющихся исследуемых сигналов с помощью коротких стробирующих импульсов (строб-импульсов), автоматически сдвигающихся при повторении сигнала на Dt; 2Dt; 3Dt и т.д. (Dt – шаг считывания). Эти строб-импульсы создаются специальной схемой, при каждом периоде исследуемого сигнала продвигаются вдоль оси времени и через определенное число периодов проходят весь исследуемый сигнал. На рис. 9.14 представлены упрощенная схема стробоскопические осциллографы и временные диаграммы, поясняющие процесс масштабно-временного преобразования.
Рис. 9.14. Упрощенная схема стробоскопического осциллографа (а) и временные диаграммы напряжений, поясняющие процесс масштабно-временного преобразования (б–ж)
Таким образом, момент равенства напряжений смещен на время Dt относительно предыдущего момента. Значение временного сдвига выходного импульса схемы сравнения Dt = DUст/S.
В момент равенства напряжений на выходе схемы сравнения образуется импульс, запускающий генератор строб-импульса, который вырабатывает короткий прямоугольный импульс (строб-импульс) длительностью tс-и и периодом повторения Тс-и = Ти + Dt (рис. 9.14, д). Каждый последующий строб-импульс сдвинут относительно предыдущего на время Dt. Таким образом, строб-импульсы в определенной временной последовательности поступают на вход смесителя-модулятора (амплитудного модулятора) (рис. 9.14, а). Одновременно генератор строб-импульса вырабатывает импульс, который, поступая в генератор быстрого пилообразного напряжения, срывает колебания и переводит его в ждущий режим до прихода следующего синхроимпульса.
Через линию задержки на другой вход смесителя-модулятора поступает исследуемый сигнал u(t) с периодом Ти (см. рис. 9.14, б). Смеситель-модулятор представляет собой электронный ключ, открываемый на время, равное длительности строб-импульса. Но так как на вход смесителя-модулятора подан еще и исследуемый сигнал, то на его выходе возникают строб-импульсы, промодулированные по амплитуде исследуемым сигналом. Амплитуда строб-импульса пропорциональна мгновенному значению исследуемого сигнала в момент прихода строб-импульса (рис. 9.14, е).
Модулированный по амплитуде строб-импульс при необходимости усиливается импульсным усилителем и расширяется в схеме расширителя (рис. 9.14, ж). Огибающая расширенных строб-импульсов повторяет форму исследуемого сигнала, но с более низкой частотой, т.е. период преобразованного сигнала растянут (трансформирован) во времени. Расширенные импульсы через усилитель ВО поступают на вертикально отклоняющие пластины ЭЛТ. Для большей контрастности изображения плоские участки строб-импульсов расширенного сигнала подсвечиваются импульсами подсвета. В результате на экране осциллографа создается огибающая строб-импульсов в виде светящихся черточек (точек), воспроизводящая форму исследуемого сигнала в расширенном виде (см. рис. 9.14, ж).
Возможность демодуляции сигнала позволяет после интегратора получать аналоговое напряжение. Период преобразованного сигнала оказывается в m раз больше исследуемого сигнала и в n раз больше периода строб-импульса Тс-и. Масштаб увеличения m длительности исследуемого импульса равен отношению периода строб-импульсов Тс-и = Ти + Dt к шагу считывания (дискретизации) Dt, т.е. m = Tп/Tи = nTc-и/(nDt) = Tc-и/Dt.
Примерное значение необходимого шага считывания определяется из формулы Dt = 0,5/fв (fв – верхняя частота в спектре исследуемого сигнала).
Кроме визуального наблюдения исходный сигнал со специального низкочастотного выхода можно записывать на двухкоординатный самописец и передавать в компьютер. Обычно стробоскопические осциллографы выполняются двухканальными, обеспечивают раздельный и одновременный режимы работы двух каналов, сложение и вычитание сигналов этих каналов.
Напряжение и временные интервалы измеряют по заранее откалиброванным шкалам коэффициентов отклонения и коэффициента развертки. Эквивалентная полоса частот некоторых осциллографов достигает 0¸18 ГГц и высокой чувствительности. С помощью таких осциллографов можно исследовать повторяющиеся сигналы длительностью 0,1 нс¸5 мкс, напряжением 10 мВ¸1 В с погрешностью измерения 5¸10%.
Дата добавления: 2015-10-22 ; просмотров: 2845 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Аналоговые измерительные устройства
Стробоскопическим называется осциллограф, использующий для получения изображения формы сигнала упорядоченный (или случайный) отбор проб мгновенных значений исследуемого сигнала и осуществляется его временное преобразование. Принцип работы стробоскопического осциллографа основан на измерении мгновенных значений повторяющихся сигналов с помощью коротких стробирующих импульсов и базируется на стробоскопическом эффекте. Он позволяет обеспечить широкую полосу пропускания и высокую чувствительность осциллографа.
На рис. 8.16. представлена структурная схема одноканального стробоскопического осциллографа.
Временные диаграммы работы узлов стробоскопического осциллографа (рис. 8.16) показаны на рис 8.17.
Исследуемый сигнал (рис.8.17, а) поступает стробоскопический смеситель (СМ), содержащий диодную ключевую схему и устройство памяти. Осциллограф запускается синхронизирующими сигналами, опережающими исследуемый сигнал на время задержки стробоскопической развертки. Это могут быть внешние импульсы, внешнее синусоидальное напряжение или сам исследуемый сигнал.
Строб-импульс (рис. 8.17, г) запускает диодно-ключевую схему СМ и устройство памяти запоминает мгновенное значение исследуемого сигнала, соответствующее моменту поступления строб-импульса. Расширенные и промодулированные огибающей исследуемого сигнала импульсы с выхода СМ передаются по цепочке, состоящей из предварительного усилителя (ПУ), аттенюатора (АТ) и импульсного усилителя (ИУ), который расширяет импульсы выборок. Импульсный сигнал с выхода ИУ поступает на расширитель импульсов (РИ), где превращается в аналоговый сигнал за счет расширения импульса до периода повторения (рис. 8.17, д). Это напряжение усиливается в усилителе вертикального отклонения (УВО) и подается на пластины Y ЭЛТ. Для повышения четкости изображения плоские участки напряжения подсвечиваются импульсами схемы подсвета луча (СПЛ), управляемой ГИЗ (рис. 8.17, е). Изображение исследуемого сигнала на экране ЭЛТ будет иметь вид светящихся точек (черточек), равномерно отстоящих друг от друга (рис. 8.17, ж). Напряжение отрицательной обратной связи с РИ на СМ автоматически регулирует положение рабочей точки на ВАХ диода смесителя, обеспечивая высокую линейность преобразования.
СТРОБОСКОПИЧЕСКИЕ ОСЦИЛЛОГРАФЫ
Стробоскопическим называется осциллограф, использующий для получения изображения формы сигнала упорядоченный (или случайный) отбор мгновенных значений исследуемого сигнала и осуществляющий его временное преобразование. Принцип работы стробоскопического осциллографа основан на измерении мгновенных значений повторяющихся сигналов с помощью коротких стробирующих импульсов напряжения. Этот принцип базируется на эффекте кажущегося замедления быстропеременного процесса (стробоскопический эффект) и позволяет разрешить два противоречивых требования – обеспечение широкой полосы пропускания и высокой чувствительности осциллографа. Он наглядно поясняется с помощью временных диаграмм, приведенных на рис. 5.
Исследуемый сигнал (рис. 5, а) и строб-импульсы (рис. 5, б), длительность которых много меньше tх, поступают на стробоскопический смеситель, содержащий диодную ключевую схему и устройство кратковременной памяти (в виде зарядного конденсатора). Ключевая схема открывается только на время действия строб-импульса, а зарядный ток конденсатора зависит от суммарного напряжения, воздействующего на диод. В результате выходной импульс смесителя оказывается промодулированным по амплитуде мгновенным значением сигнала, соответствующим моменту поступления строб-импульса. Кроме того, этот импульс расширяется во времени, так как после запирания диода конденсатор разряжается через резистор с большим сопротивлением.

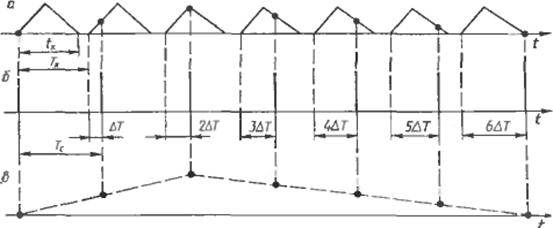

Рис. 5. Временные диаграммы, поясняющие принцип работы стробоскопического осциллографа: а – исследуемый сигнал; б – строб-импульсы; в – огибающая импульсов на выходе стробоскопического смесителя
Если теперь организовать временной автоматический сдвиг строб-импульсов относительно сигнала, то это приведет к появлению на выходе смесителя последовательности расширенных импульсов, огибающая которых будет повторять форму сигнала (рис. 5, в). Временной автосдвиг строб-импульсов будет обеспечен, если (рис. 5, б)
где DТ – отрезок времени, называемый шагом считывания. Схема временного автосдвига – важнейший функциональный узел любого стробоскопического осциллографа, входящий в состав устройства стробоскопической развертки.
Выделяя огибающую расширенных импульсов, можно получить аналоговый сигнал, идентичный по форме исследуемому, но значительно «растянутый» (трансформированный) во времени. Этот сигнал может быть усилен относительно узкополосным усилителем и воспроизведен на экране обычной ЭЛТ. Таким образом, стробоскопический осциллограф может быть спроектирован на обычной элементной базе. Это принципиальное преимущество стробоскопических осциллографов по сравнению со скоростными.
Временное преобразование исследуемого сигнала при стробировании принято характеризовать коэффициентом трансформации масштаба времени
где n – число точек считывания сигнала. Очевидно (рис. 12), tx/n=DT, т.е.
Поскольку стробирование исследуемого сигнала приводит к дискретизации измерительной информации, необходимо всегда знать минимально необходимое число точек считывания сигнала nmin. На практике выбор значения n (плотности точек считывания) диктуется разными соображениями и прежде всего удобством наблюдения изображения сигнала на экране ЭЛТ. Поэтому, как правило, n>nmin – так называемая нормальная стробоскопическая развертка. При медленных развертках, когда детали формы сигнала не имеют принципиального значения, может быть n

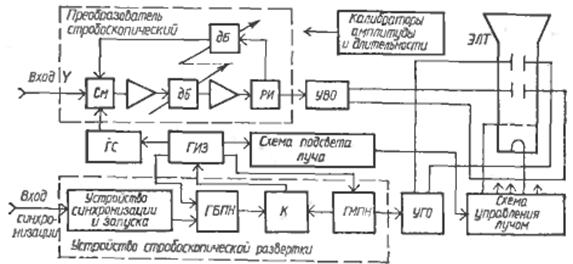

Рис. 6 Структурная схема одноканального стробоскопического осциллографа
Сформированные импульсы запуска управляют работой схемы временного автосдвига, в которую входят генератор «быстрого» пилообразного напряжения (ГБПН), генератор «медленного» ступенчато-пилообразного напряжения (ГМПН) и компаратор К. Длительность БПН равна длительности исследуемого сигнала, а длительность МПН в коэффициент развертки раз больше. В моменты равенства БПН и МПН срабатывает К и своим выходным сигналом запускает генератор импульсов запуска (ГИЗ), формирующий импульсы с крутым фронтом. Они запускают ГС и ГМПН и срывают колебания ГБПН.
После каждого импульса ГИЗ напряжение ГМПН ступенчато повышается на строго постоянную дозированную величину, а в промежутках между импульсами остается постоянным. Этот процесс продолжается до уровня, определяемого величиной kтр, после чего МПН автоматически сбрасывается и начинается новое нарастание. Видно, что момент равенства БПН и МПН автоматически сдвигается относительно начала БПИ по мере поступления импульсов запуска. Следствием этого является временной автосдвиг строб-импульсов ГС относительно сигнала т.е. реализуется рассмотренный выше принцип пробирования.
Выходное напряжение ГМПН является одновременно напряжением стробоскопической развертки и после усиления в УГО подается на пластины X ЭЛТ. Это напряжение возрастает хотя и дискретно, но по линейному закону, а начало и конец развертки фиксируются импульсами запуска. Cтробоскопическая развертка может быть нормальной (наблюдается сканирование луча на экране ЭЛТ со скоростью, обеспечивающей исследование наблюдаемой осциллограммы), ручной (осуществляется оператором вручную) и внешней (создается внешним пилообразным напряжением). Реализуются также однократная и задержанная развертки.
Рассмотрим теперь работу стробоскопического преобразователя. Расширенные и промодулированные огибающей исследуемого сигнала импульсы с выхода смесителя передаются по цепочке, содержащей предварительный усилитель, аттенюатор, функционально аналогичный аттенюатору ВУ универсального осциллографа, и импульсный усилитель, который, кроме того, еще расширяет импульсы выборок. Полученный таким образом импульсный сигнал поступает на вход расширителя импульсов (РИ), где превращается в аналоговый сигнал за счет расширения импульсов до периода повторения. Аналоговый сигнал имеет вид ступенчато-изменяющегося напряжения. Это напряжение усиливается в УВО и подается на пластины Y ЭЛТ. Для повышения четкости изображения плоские участки напряжения подсвечивают импульсами схемы подсвета луча.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Осциллографы стробоскопические и реального времени: принципы действия, отличия, сферы применения
Осциллографы предназначены для измерения параметров электрических и оптических сигналов — напряжения, частоты, сдвига фаз, отношения сигнала к шуму и других. Эти приборы незаменимы при проектировании, тестировании и ремонте интегральных схем, полупроводниковых и других устройств.
За десятилетия совершенствования осциллографов их характеристики существенно улучшились, а возможности применения — расширились. Производители разработали разные типы осциллографов. В наши дни широкое распространение получили цифровые приборы двух типов — стробоскопические и реального времени. Перед тем, как выбрать и купить осциллограф, нужно изучить сходства и различия устройств разных типов. В этом вам поможет настоящий обзор.
Содержание
Немного истории
История осциллографов началась в далёком 1893 году, когда учёный Андре Блондель из Франции создал магнитоэлектрический прибор для регистрации характеристик сигналов. Этот первый осциллограф, крайне примитивный по сегодняшним меркам, выводил результаты измерений на движущуюся ленту с помощью маятника с чернилами. Большое количество трущихся деталей значительно снижало точность устройства. Полоса его пропускания также была небольшой — всего 10-19 кГц.
1897 год был ознаменован изобретением электронно-лучевой трубки — устройства, давшего осциллографам новую жизнь. Первую модель прибора, оснащённого ЭЛТ, в 1932 году продемонстрировала английская компания A. C. Cossor.
Вторая мировая война затормозила развитие измерительной техники. После её окончания началось стремительное распространение осциллографов во многих странах мира, в первую очередь — в Америке и Европе.
В 1946 году был изобретён первый в мире осциллограф с ждущей развёрткой — такой, которая срабатывает только тогда, когда присутствует исследуемый электрический сигнал.
Из года в год улучшались характеристики осциллографов — повышалась их точность, расширялась полоса пропускания. Тем не менее, всё это время неизменным оставалось одно — все измерительные приборы были аналоговыми. Революционным событием стало создание в 1985 году первых цифровых осциллографов, предназначенных для научного центра CERN. Их разработала компания LeCroy, которая в последующие годы получала огромное количество заказов на свои устройства.
Появлению и бурному развитию цифровых осциллографов поспособствовало создание таких устройств, как:
Аналоговые осциллографы, оснащённые электронно-лучевыми трубками, ушли на второй план далеко не сразу — слишком сильны были привычки и предпочтения учёных и исследователей второй половины XX века. Такие приборы отображали сигнал в режиме реального времени, они не позволяли масштабировать его и сохранять данные в памяти, поэтому со временем закономерно уступили свои позиции. Цифровые осциллографы оказались гораздо более функциональными, поэтому именно они в итоге завоевали рынок измерительного оборудования.
Совершенствуя цифровые приборы, разработчики создали несколько типов осциллографов — в частности, стробоскопические и реального времени. Модели, входящие в каждую из этих групп, имеют разные, хоть и частично пересекающиеся, сферы применения (подробнее об этом будет рассказано далее).
Стробоскопические осциллографы и устройства, работающие в реальном времени, имеют сходство, и оно — в тракте дискретизации (оцифровки) исследуемого сигнала. Последний подаётся на входной интерфейс прибора и переводится в цифровую форму в цепи предварительной обработки. Трансформированный таким образом сигнал отображается на экране осциллографа и сохраняется в его памяти. На этом сходства приборов разных типов заканчиваются, и начинаются принципиальные различия.
Стробоскопические осциллографы
У этих приборов есть другое название — осциллографы DCA (Digital Communication Analyzer, цифровые коммуникационные анализаторы). Их используют для изучения временных и амплитудных характеристик периодических сигналов, визуализации их формы.
Стробоскопический осциллограф N1092D серии DCA-M обладает высочайшей чувствительностью
благодаря уровню собственных шумов менее 5 мкВт
Принцип действия осциллографов DCA основывается на стробоскопическом эффекте. Анализ сигналов с их помощью производится в несколько этапов:
Описанный принцип действия стробоскопических осциллографов обеспечивает высокую чувствительность и широкую полосу пропускания этих приборов. В настоящее время они являются наиболее чувствительными широкополосными устройствами.
Ключевое значение для работы стробоскопического осциллографа имеет шаг сдвига точки захвата сигнала. Частота дискретизации несущественна, объём памяти также не имеет большого значения, поскольку прибору при каждом запуске приходится захватывать и обрабатывать лишь несколько выборок.
Исследуемый сигнал можно не только наблюдать на экране осциллографа, но и подавать на компьютер или двухкоординатный самописец — для этого предназначен специальный низкочастотный выход.
Осциллографы реального времени
У этих устройств есть альтернативные названия — цифровые осциллографы DSO или MSO (Digital Storage Oscilloscope, Mixed Signal Oscilloscope, то есть цифровые запоминающие или предназначенные для работы со смешанным сигналом осциллографы.
Осциллограф реального времени MXR608A серии Infiniium MXR от Keysight Technologies
Исследование сигнала с помощью цифрового осциллографа реального времени проходит в несколько этапов:
Осциллограф DSO можно использовать в одном из двух режимов:
Для цифровых осциллографов реального времени критичен такой параметр, как объём памяти. Чем он больше, тем более широкое окно захвата сигнала есть в распоряжении пользователя. Это, в свою очередь, позволяет выявлять события, происходящие сравнительно редко. Кроме того, большой объём памяти прибора даёт возможность повысить точность измерений и математических расчётов. Это достигается путём увеличения частоты дискретизации и одновременного замедления развёртки.
Сравнение осциллографов разных типов
Перед тем, как выбрать и купить осциллограф, примите во внимание различия между приборами разных типов.
Выбирая осциллограф обращайте внимание на уровень шумов,
способ восстановления тактовой частоты и амплитудно-частотную характеристику
Отношение сигнал/шум
Рассматривая этот критерий, нужно учесть разрядность аналого-цифровых преобразователей и связанный с ней динамический диапазон осциллографов. Модели, работающие в реальном времени, имеют 8-разрядный АЦП (фактическое разрешение при этом нередко составляет всего 6 разрядов). Это сужает динамический диапазон таких осциллографов, повышает уровень шума и заставляет использовать аттенюаторы, чтобы изучаемые сигналы отображались корректно.
Стробоскопические устройства превосходят осциллографы DSO тем, что имеют на борту 14-разрядные АЦП. Это расширяет динамический диапазон приборов и снижает уровень шума. Появляется возможность исследовать сигналы, амплитуда которых варьируется от милливольт до единиц вольт, причём без применения аттенюатора.
Низкий уровень шумов позволил стробоскопическим осциллографам завоевать титул «золотого стандарта» в сфере измерений. Устройства реального времени, однако, не намерены уступать — их характеристики с каждым годом улучшаются, а отставание от стробоскопических осциллографов по такому критерию, как уровень шума, сокращается.
Технология восстановления тактовой частоты
Чтобы измерять джиттер, декодировать 10-битное кодирование и строить так называемые глазковые диаграммы, осциллографы должны восстанавливать тактовую частоту, примешанную к исследуемому сигналу. Восстановленная тактовая частота, по сути, играет для осциллографа роль опорной, поэтому технология её восстановления имеет большое значение. В прошлом использовалось только аппаратное восстановление, и эта система не была застрахована от ошибок — вне зависимости от того, какая (внутренняя или внешняя) тактовая частота использовалась.
Сравнительно недавно разработчики реализовали программную технологию восстановления тактовой частоты. Пионером в этом направлении стала американская компания Agilent Technologies (Keysight Technologies). Внедрение программных методов стало важным шагом на пути развития измерительной техники — ошибки исчезли, а качество работы цифровых осциллографов значительно повысилось.
Нужно принимать во внимание не только технологию восстановления тактовой частоты, но и алгоритм, по которому она выполняется. Используются алгоритмы JTF и OJTF, причём первый чаще всего реализован в стробоскопических осциллографах, а второй — в моделях реального времени. Алгоритм OJTF в значительной степени подавляет низкочастотный джиттер, и это нужно учитывать при использовании измерительного оборудования.
Стробоскопические осциллографы и осциллографы реального времени
могут строить глазковые диаграммы, гистограммы и измерять джиттер
Амплитудно-частотная характеристика
Результаты исследования сигнала напрямую зависят от частотных характеристик осциллографа, с помощью которого оно выполняется. Способность корректировать амплитудно-частотную характеристику — ещё одна особенность, которой отличаются друг от друга приборы разных типов:
При схожих технических характеристиках цена осциллографов разных типов может существенно отличаться. Так, модель реального времени, имеющая полосу пропускания 50 ГГц, может стоить 300-400 тыс. долларов, тогда как полнофункциональный стробоскопический осциллограф с аналогичной полосой пропускания вполне реально приобрести меньше, чем за 150 тыс. долларов. Ответьте на вопрос о том, нужна ли высокая гибкость осциллографов DSO в вашем случае, и вы избежите неоправданных расходов.
Расширяемость
И стробоскопические, и DSO осциллографы отличаются друг от друга возможностями расширения. Современные модели позволяют:
Выбирая осциллограф по такому критерию, как степень расширяемости, учитывайте не только существующие потребности, но и те, которые могут возникнуть в будущем.
Лёгкость изучения
Это — ещё одно отличие разных моделей осциллографов (как стробоскопических, так и реального времени). Студенты и начинающие пользователи быстрее начинают эффективное использование измерительного прибора, если он:
Сферы применения осциллографов разных типов
Если исследуемый сигнал периодически повторяется, и его можно захватить в определённом интервале реального времени, оптимально подойдёт стробоскопический осциллограф. Важную роль в данном случае играют такие особенности прибора, как широкий динамический диапазон и незначительный джиттер. Не менее важны модульная конструкция осциллографов стробоскопического типа и их сравнительно небольшая стоимость. Эти высокочувствительные приборы позволяют:
Чтобы наблюдать за слабыми импульсами, длительность которых измеряется наносекундами, понадобились бы широкополосные трубки и усилители сигнала, работающие на высоких частотах. Стробоскопические осциллографы сделали ненужным комбинирование этих приборов, которые с трудом совмещаются друг с другом. Они позволили масштабировать время изучаемого импульса без изменения его формы — а значит, многократно увеличить эквивалентную полосу пропускания.
При выборе осциллографа реального времени обязательно обращайте внимание на объём памяти
Можно сделать вывод: стробоскопические осциллографы, как правило, лучше других отвечают требованиям, действующим при производственном тестировании.
Если пользователю, выполняющему отладку оборудования, нужно организовать запуск прибора по сложно обнаруживаемым событиям, ему подойдёт осциллограф DSO, работающий в реальном времени. Такие приборы отличаются гораздо более высокой гибкостью, чем стробоскопические модели. Они позволяют:
В недалёком прошлом стробоскопические осциллографы на несколько порядков превосходили устройства реального времени по собственному джиттеру и полосе пропускания. За последнее десятилетие осциллографы DSO, однако, значительно сократили этот разрыв. Грань между приборами разных типов, таким образом, оказалась почти стёртой.
Современные осциллографы реального времени имеют широкую полосу пропускания,
могут проводить расширенный анализ джиттера и практически не уступают стробоскопическим осциллографам
Тенденции совершенствования осциллографов
Одна из главных тенденций совершенствования цифровых осциллографов — расширение их полосы пропускания и повышение их быстродействия. По первому критерию предел современных устройств составляет 6-7 ГГц, время нарастания при этом составляет порядка 50-70 пикосекунд.
Ещё одна тенденция — расширение ассортимента портативных (мобильных) осциллографов. Внешне такие устройства очень напоминают сотовые телефоны. Портативные осциллографы, как правило, уступают стационарным лабораторным моделям по характеристикам, но превосходят их по удобству транспортировки и использования в полевых условиях. Портативными осциллографами управляют с помощью компьютера, на нём же выполняется обработка сигнала. Результаты наблюдений отрисовываются на мониторе ПК. Кроме того, появляется возможность сохранить результаты исследований на жёстком диске, поделиться ими по электронной почте или распечатать на принтере.
Свои тенденции развития господствуют в сегменте цифровых осциллографов класса Hi-End. Они оснащаются аналого-цифровыми преобразователями, работающими с чрезвычайно высокой (достигающей 10 гигавыборок в секунду) скоростью. Такие устройства отличаются очень малым временем, проходящим между записью сегментов. Благодаря этому осциллографы класса Hi-End обеспечивают высокую скорость сбора данных и их фиксации в памяти.
Выводы
Итак, если вы изучаете периодически повторяющиеся сигналы в большом динамическом диапазоне, имеющие малый джиттер, вам подойдёт стробоскопический осциллограф. В будущем вы с большой вероятностью сможете расширять его функциональность, обновляя и дополняя модули прибора. Вас порадует цена этого устройства — она будет гораздо более доступной, чем цена цифрового осциллографа реального времени.
Если вам нужно выполнять высокочастотные измерения и регистрировать параметры однократных и повторяющихся сигналов, исследовать джиттер, запускать осциллограф по редким и сложно выявляемым событиям, ваш выбор — модель, работающая в реальном времени. При схожих характеристиках она будет дороже, чем стробоскопическое устройство, но обеспечит вам максимальную гибкость её эксплуатации.
