Стеклопластиковый настил gfk что это

GFK настил является сравнительно новым изобретением в строительной отрасли. Он обладает рядом преимуществ, которые выделяют его среди изделий из металла и просечно-вытяжных листов. Однако на сегодняшний день данный материал не так популярен и востребован из-за недостаточной информированности конечных потребителей. Поэтому предлагаем более детально ознакомиться с пластиковым решетчатым настилом от компании «NEONASTIL».

Сегодня производители выпускают различные виды стеклопластиковых решеток, которые четко отвечают поставленным задачам. Основными преимуществами GFK настила являются:

Что такое GFK-настил

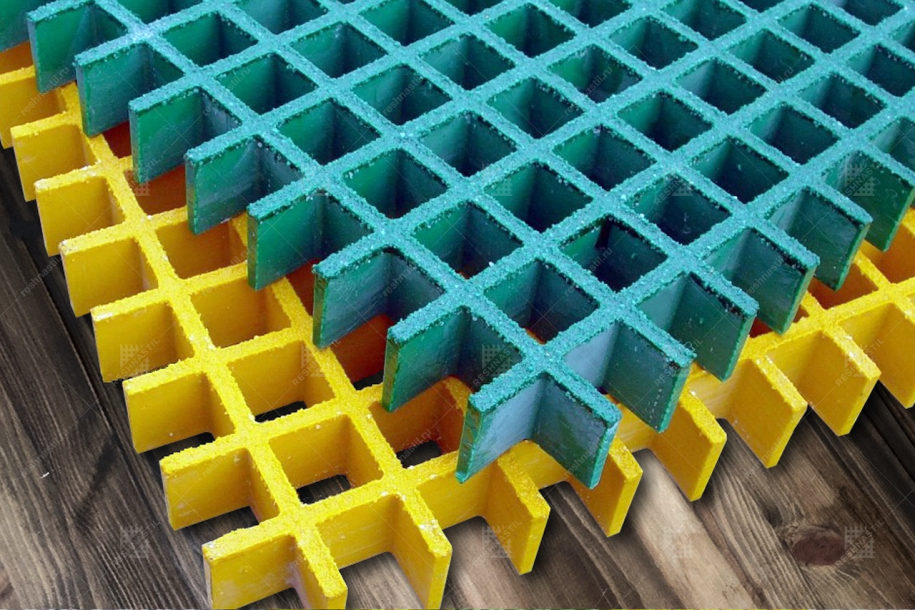

GFK настил, в своей основе, представляет собой сочетание двух компонентов: смола, которая связывает элементы, и стекловолокно, предназначенное для повышения прочности изделия. В процессе изготовления соотношения материалов может меняться, что дает возможность получить уникальные технические характеристики готовой продукции.

Поверхность GFK настила бывает гладкой или зернистой, а форма изделия – прямой или выпуклой.

Цвет GFK настила может быть практически любым, поэтому он применяется в дизайнерских целях. Технические характеристики решетчатого настила хорошо подходят для применения в условиях неблагоприятного климата и агрессивных сред, к примеру, в химической промышленности.

Виды пластиковых GFK-настилов

В соответствии с технологией производства изделия выделяются следующие виды стеклопластикового GFK-настила:

За счет большого количества видов GFK настилов, они позволяют решать многие строительные задачи.

Где купить качественный GFK-настил

Наша компания «NEONASNIL» занимается производством и реализацией решетчатого настила. Мы применяем современное оборудование и технологии изготовления, поэтому наша продукция обладает высоким качеством, а процент брака крайне низкий. Мы производим все виды стеклопластикового GFK-настила. При желании клиента мы выполняем особые заказы: изделия с дополнительным покрытием или без, различная форма и размеры. Приобрести готовую продукцию можно в розницу и оптом. Окончательная стоимость зависит от выбранных теххарактеристик и параметров настила, а также от объема партии.

Источник

Стеклопластиковый настил (GFK): особенности и преимущества

Стеклопластиковый настил, который также называют GFK настилом — универсальное напольное покрытие.Он производится из различных типов смолы и, в дальнейшем, дополнительно укрепляется высококачественным стекловолокном.

Он не уступает по прочности и эксплуатационным качествам металлическим видам решетчатых настилов.

GFK настил – решетчатые литьевые настилы ( ячеистые решетки) производятся методом литья из различных типов смол, армированных стекловолокном. Армирование настила (ячеистой решетки) осуществляется в перпендикулярных направлениях, вследствие чего она обладает изотропными свойствами.

Преимущества и особенности стеклопластиковых решетчатых настилов

Типы поверхностей

Почему стоит применять пластиковый решетчатый настил

Развитие промышленности приводит не только к появлению новых видов продукции, но и более сложным условиям производства. Но с ними повышаются и требования.

Длительное время производственные предприятия использовали для создания конструкций внутри цехов или других помещений металлические листы. Из них создавали полы, ступени, трапы, переходы.

Но если имеется дело с химически агрессивными средами или существует высокий риск повреждения под влиянием других факторов, тогда металл – не лучшее решение. Относительно недавно стали применять GFK-настил.

Источник

Стеклопластиковый настил

Общее описание

Стеклопластиковый настил, он же композитный настил или настил GFK — это инновационные полимерные решётки со стекловолоконным армированием, которые выдерживают значительные динамические и статические нагрузки независимо от положения и абсолютно не подвержены коррозии. Используются в контакте с солёной водой, агрессивными жидкостями и ГСМ на морских судах, буровых платформах, химическом, нефтеперерабатывающем и пищевом производстве.

Что такое стеклопластиковый настил?

Стеклопластиковый настил представляет собой композитный материал, который отличается повышенными эксплуатационными свойствами и может эксплуатироваться в нормальных и сложных условиях. Имеет решётчатую структуру и повышенную прочность. Благодаря использованию полимеров абсолютно не подвержен коррозии и хорошо переносит воздействие агрессивных веществ.

Настил изготавливается из различных видов полимерных смол: ортофталевая (ORTHO), изофталевая (ISO), винилэфирная (VE), феноловая (PHN). При необходимости для изготовления GFK-решёток могут быть использованы и другие виды сырья.

В качестве армирующего материала используется стеклянное волокно. Оно помещается в форму, после чего заливается полимерным веществом и застывает при особых условиях. В результате получается готовое изделие повышенной прочности. Для улучшения эстетических качеств в жидкий полимер добавляются пигменты, которые окрашивают настил в нужный цвет. Традиционно используют серый, желтый, зелёный, красный цвет, но по отдельному заказу можно выпускать настил любого цвета из палитры таблицы цветов RAL.

Стеклопластиковые решётки имеют диэлектрические свойства, не проводят электрический заряд и не накапливают статическое электричество. Полимер, армированный стеклопластиковыми нитями, имеет практически нулевой коэффициент температурного расширения. При необходимости возможно изготовление решёток с противоскользящим покрытием, а также ячеистых листов со сплошной верхней поверхностью.

Преимущества стеклопластикового настила

Отличия стеклопластикового настила от других изделий

В сравнении с сварным настилом:

В сравнении с прессованным настилом:

В сравнении с просечно-вытяжным листом:

Производство стеклопластикового настила

Производство стеклопластикового настила — достаточно сложный и многоэтапный технологический процесс, который проходит с использованием сложного производственного оборудования.

Этапы производства стеклопластикового настила

Гарантия качества

Наша компания даёт гарантию, что произведенная продукция полностью соответствует ГОСТ, а также другим отраслевым строительным нормам и санитарным правилам.

GFK-настил протестирован на соответствие требованиям, указанным в законе 123-ФЗ от 22.07.2008 года, которым закреплен Технический регламент о требованиях пожарной безопасности. Они могут эксплуатироваться на объектах с повышенными требованиями к пожарной безопасности. Не способствуют распространению огня и при контакте с пламенем, не выделяют опасных для человека продуктов горения.

Стеклопластиковый настил способен выдерживать высокую нагрузку, может использоваться в сейсмоактивных районах. При контакте с металлом не образует искру, потому устанавливается в помещениях с большим содержанием горючих и взрывоопасных веществ в воздухе. Является диэлектриком, поэтому может использоваться в цехах, где производится чувствительное радиоэлектронное оборудование.

На весь настил распространяется годовая гарантия с момента отгрузки товара покупателю. Общий срок службы композитных решёток составляет до 40 лет.

Основные параметры

Основные характеристики:

Обратите внимание! На странице представлены основные типоразмеры настилов. Также наша компания, может изготовить изделия любых размеров и характеристик, начиная от простых решений и заканчивая сложными проектами.

Стандартные размеры стеклопластиковых настилов (25х19х19)

Высота и размер ячейки, мм	Тип поверхности	Вес, кг
25х19х19	Открытая	16,7
25х19х19	Открытая, шлифовонная	16,7
25х19х19	Открытая, с песком	18,8
25х19х19	Закрытая, с листом 3 мм	27,7
25х19х19	Закрытая, с листом 4 мм	30,2
25х19х19	Закрытая, с листом 5 мм	32,6
25х19х19	Закрытая, с листом 3 мм, с кварцевым песком	31,1
25х19х19	Закрытая, с листом 4 мм, с кварцевым песком	33,6
25х19х19	Закрытая, с листом 5 мм, с кварцевым песком	36,0
25х19х19	Закрытая, с листом, рифленая с рисунком квинта/чечевица	27,7

Стандартные размеры стеклопластиковых настилов (25х38х38)

Высота и размер ячейки, мм	Тип поверхности	Вес, кг
25х38х38	Открытая	14,9
25х38х38	Открытая, шлифовонная	14,9
25х38х38	Открытая, с песком	17,0
25х38х38	Закрытая, с листом 3 мм	25,9
25х38х38	Закрытая, с листом 4 мм	28,4
25х38х38	Закрытая, с листом 5 мм	30,8
25х38х38	Закрытая, с листом 3 мм, с кварцевым песком	29,4
25х38х38	Закрытая, с листом 4 мм, с кварцевым песком	31,8
25х38х38	Закрытая, с листом 5 мм, с кварцевым песком	34,3
25х38х38	Закрытая, с листом, рифленая с рисунком квинта/чечевица	25,9

Стандартные размеры стеклопластиковых настилов (30х38х38)

Высота и размер ячейки, мм	Тип поверхности	Вес, кг
30х38х38	Открытая	17,2
30х38х38	Открытая, шлифовонная	17,2
30х38х38	Открытая, с песком	19,2
30х38х38	Закрытая, с листом 3 мм	28,0
30х38х38	Закрытая, с листом 4 мм	30,6
30х38х38	Закрытая, с листом 5 мм	33,0
30х38х38	Закрытая, с листом 3 мм, с кварцевым песком	31,7
30х38х38	Закрытая, с листом 4 мм, с кварцевым песком	34,1
30х38х38	Закрытая, с листом 5 мм, с кварцевым песком	36,6
30х38х38	Закрытая, с листом, рифленая с рисунком квинта/чечевица	28,2

Стандартные размеры стеклопластиковых настилов (38х38х38)

Высота и размер ячейки, мм	Тип поверхности	Вес, кг
38х38х38	Открытая	21,7
38х38х38	Открытая, шлифовонная	21,7
38х38х38	Открытая, с песком	23,8
38х38х38	Закрытая, с листом 3 мм	32,7
38х38х38	Закрытая, с листом 4 мм	35,0
38х38х38	Закрытая, с листом 5 мм	37,7
38х38х38	Закрытая, с листом 3 мм, с кварцевым песком	36,0
38х38х38	Закрытая, с листом 4 мм, с кварцевым песком	38,7
38х38х38	Закрытая, с листом 5 мм, с кварцевым песком	41,0
38х38х38	Закрытая, с листом, рифленая с рисунком квинта/чечевица	32,7

Сферы применения

Стеклопластиковый настил выгодно выделяется на фоне решёток из металла благодаря особым эксплуатационным свойствам. Он не подвержен коррозии, а также является диэлектриком и может использоваться в пожароопасной среде. Поэтому его широко применяют в сферах, где на первый план выходит безопасность и длительный срок службы изделий.

Виды настилов

Стеклопластиковый настил представляет собой ячеистую конструкцию, которая отличается большой прочностью. Для улучшения её эксплуатационных свойств производитель предлагает несколько видов GFK-решёток, которые отличаются формой и оформлением рабочей поверхности, размером ячеек и другими особенностями.

Состав и сырье

Для изготовления стеклопластиковых настилов могут использоваться различные виды смол и стекловолокон. Использование этих материалов позволяет придать готовым GFK-решёткам особые свойства, которые выделяют их на фоне настилов из металла. Благодаря широкому выбору смол, можно подобрать изделие под различные типы эксплуатации на объекте.

Тип смолы

Тип стекловолокна

Спецификация	Характеристики	Применение
C-стекловолокно (2400TEX)
2400TEX	Армирующее стеклянное волокно этого типа имеет минимальный коэффициент водопоглощения и высокую адгезию к полимерным смолам. Отличается повышенной механической прочностью и не подвержено коррозии.	Стекловолокно этого типа используют для армирования GFK-решёток в том случае, если они могут быть подвержены контакту с агрессивными веществами. Отлично переносят воздействие щелочной среды.
E-стекловолокно (4800TEX)
4800TEX	Армирующие стекловоловно с отличными влагосдерживающими свойствами и высокой адгезией к используемым смолам. В отличие от других армирующих волокон, имеет высокую плотность, что обеспечивает повышенную прочность готового изделия.	Это стекловолокно используется для производства настилов, которые могут выдерживать повышенную статическую и динамическую нагрузку. Они устанавливаются на объектах, где решётки могут испытывать воздействие агрессивных химических веществ.

Типы обрамления

Стеклопластиковый настил может изготавливаться с торцевым обрамлением решёток, так и без него. Обрамление GFK-решётки состоит из того же материала и с таким же армированием, как и основное изделие. Обрамление является цельносостовляющей частью решётки и визуально придаёт решётке завершенный вид.

Рекомендации по заказу

При заказе стеклопластикового настила необходимо выбрать тип используемой смолы, а также определиться с длиной и шириной ячеек GFK-решёток. Стандартные цвета изделий выпускаются серого, красного, жёлтого или зелёного цвета. По желанию в состав исходного сырья могут быть добавлены другие пигменты из таблицы цветов RAL для окрашивания настила в любой цвет.

В стандартный ассортимент композитных решёток входят ячеистые листы размерами 1220×3660, 1600×4000, 2000×400 мм с высотой 10, 15, 20, 30, 38, 50 мм. По отдельному заказу возможно изготовление настила любых других размеров. Несущими в решётке являются как продольные, так и поперечные стороны, поэтому лист можно располагать на опорах как по длине, так и по ширине.

Стеклопластиковые решётки легко режутся с помощью ручного или электрического строительного инструмента. Поэтому готовым листам можно придать любую форму, в том числе круглую или овальную и легко подогнать под размеры опор на месте монтажа. Это выгодно отличает GFK-решётки от металлических, которые не рекомендуется резать из-за потери прочности и несущей способности.

Пример расчёта при заказе стеклопластикового настила

Рассмотрим пример расчёта для проёма шириной 1800 мм (расстояние между опорными балками) и длиной 2700 мм. В этом случае размер изделия по длине будет равен 1800 мм, а размер по ширине будет 1350 мм. Для покрытия площадки необходимо 2 элемента с размерами 1800 на 1350 мм.

Источник

Пластиковый настил

Пластиковый настил GFK – инновационный, современный материал, который предназначен для объектов, где особая важность уделяется защите поверхностей от коррозийных воздействий, в особых эксплуатационных средах, сильно подверженных воздействию химических веществ, низких и высоких температур Пластиковый настил незаменим так же в условиях, где имеется повышенная опасность от воздействия снега, льда, смазок и влаги.

Диэлектрические свойства и низкая теплопроводность позволяют использовать этот тип покрытия для помещений с высокоточной электроникой на которую негативно влияет статическое электричество и колебания температур.

Благодаря использованию уникальных, современных, патентованных технологий мы можем предложить пластиковый решетчатый настил как стандартных, так и нестандартных размеров согласно Вашего эскиза и под Ваши индивидуальные задачи.

Выбирая пластиковый настил, Вы получаете конструктивное решение, сочетающее в себе долговечность, легкий вес, отличную коррозионную и химическую стойкость в агрессивных средах.

1. Виды пластикового настила.

В зависимости от предъявляемых общих требований к эксплуатационным свойствам данного материала, можно выделить три вида продукции:

Пластиковый настил со сплошной поверхностью.

Пластиковый настил с вогнутой поверхностью.

Пластиковый настил с поверхностью, покрытой кварцевым песком

Если к материалу предъявляются жесткие требования противоскользящей способности, рекомендуем приобрести плиты с вогнутой пластиковой рабочей плоскостью или покрытой кварцевым песком.

Сплошные плиты, покрытые кварцевым песком, идеально подойдут для создания дорожек в зонах с интенсивным движением на объектах гражданского строительства.

Стандартными цветами являются серый, желтый, зеленый, остальные цвета возможно согласовать по системе RAL.

Различные цветовые вариации стеклопластиковых элементов могут быть использованы для выделения другими цветами опасных зон, путей передвижения, нумерации областей и т.д.

Также различные виды могут отличаться друг от друга физическими параметрами:

Одной из разновидностей готовой продукции являются – пластиковые ступени. Ступени имеют ячеистую (30х30 мм) структуру с размером. Изготовленные по аналогичной технологии и обладающие теми же характеристиками устойчивости и параметрами надежности ступени из пластика являются хорошей альтернативой или дополнением, расширяющим функционал стандартных решений.

Сводные данные по различным вариантам перечисленных выше параметров и виды продукции приведены в таблице типоразмеров. В этой же таблице отражены данные по пластиковым ступеням.

2. Преимущества использования.

Современные технологии предъявляют высокие требования к компонентам инженерных систем. Являясь разновидностью решетчатого настила, в дополнение к общим характеристикам, пластик наделяет продукцию дополнительными свойствами Решения на базе настилов из стеклопластика имеют очень выгодные технологические и экономические преимущества:

Использование пластикового настила GFK позволяет снизить расходы на монтажные работы, обслуживание и транспортировку, что обеспечивает повышение конкурентоспособности материала;

Этот вид продукции отличается большим запасом прочности и надежности, что гарантирует безопасность и комфорт передвижения. Предельно допустимая нагрузка на 1м2 составляет 15800 кг.;

Благодаря превосходной сопротивляемости агрессивным средам, таким как кислоты, щелочи, нефтепродукты, пластиковый настил GFK сохраняет отличную надежность в течение всего срока службы;

Антикоррозийность материала позволяют сохранять непревзойденную надежность и целостность составляющих покрытие компонентов в течение всего срока службы;

Все плиты GFK являются самогасящимися и трудновоспламеняемыми. Стекловолокно, как один из основных компонентов стеклопластика, способно выдерживать долговременные воздействия предельных температур, что гарантирует высокую степень противопожарной безопасности;

Небольшой вес, простота формы и возможность подгонки на месте монтажа позволяют сэкономить время и снизить затраты на установку или замену отдельных компонентов;

Долговечность и отсутствие необходимости в техническом обслуживании позволяют избежать простоев, требуемых для такого обслуживания или замены. Результаты исследований показывают, что долговечность конструкций с применением стеклопластика и стеклопластиковых профилей составляет 50 лет;

Компания «Руснастил» обладает уникальной возможностью предложить Вам приобрести пластиковый настил в любых объемах с учетом стандартных и нестандартных типоразмеров, при этом сохранив максимально короткие сроки изготовления и поставки изделий серии GFK.

Вышеперечисленные преимущества позволяют с успехом и обоснованной выгодой заменять покрытия из традиционного решетчатого настила, нержавеющей стали или алюминия новейшими пластиковым на основе стекловолокна.

3. Сферы применения.

Благодаря своим уникальным характеристикам, пластиковый настил широко используется в промышленном, гражданском строительстве, в химической, пищевой, нефтехимической, энергетической, металлургической промышленности, нефтеперерабатывающей отрасли, сельском хозяйстве и др.

Вот лишь некоторые из примеров в более детальном рассмотрении:

Химическая промышленность.
Благодаря стойкости стекловолоконных изделий к воздействию щелочей, кислот, солей и других активных химических соединений. Покрытие, выполненное из стеклопластиковых плит, может широко применяться в медицинских и химических лабораториях, на химзаводах и складах.

Сельское хозяйство.

Пластиковые полипропиленовые основания при использовании в сельскохозяйственной сфере позволяют в первую очередь сохранять температурные режимы напольных покрытий. При больших площадях фермы применение решетчатого настила или перфорированного из традиционного металла, пришлось бы затратить дополнительную энергию на обогрев больших площадей напольных покрытий в непосредственных загонах животных, т.к. металл имеет очень хорошую теплопроводность.
Пластиковые полы лишены этих недостатков, к тому же они не окисляются от действия воды, что в разы увеличивает срок их службы.

Общие инженерные сооружения.
Высокая противоскользящая способность, устойчивость к интенсивной влажности, хороший запас прочности, стойкость к соленой среде делают стеклопластиковый настил ходовым материалом в качестве покрытия мостов, причалов и платформ.

Примеры использования.

Стеклопластиковая площадка. Нефтехимическая промышленность.

Платформа из стеклопластикового настила

Переход из пластикового настила. Промышленное строительство.

Пластиковый полипропиленовый настил в отделке скотоводческих ферм

Простота монтажа, подгонки под необходимые параметры и легкость материала позволяет быстро строить временные переходы, технические площадки и монтировать покрытие практически на любое основание.

Области использования этого современного материала практически безграничны. Вы всегда можете получить грамотную консультацию по интересующему вопросу о применении или покупке пластикового настила GFK по контактным телефонам:
