Купил китайский подкачиватель колес с цифровым манометром.
Для себя вижу выход в том, чтобы найти метчик на 1\4″, нарезать резьбу в корпусе инструмента поверх текущей, на фиксатор резьбы закрепить там имеющийся крафтуловский адаптер «папа».
ganushak написал:
Для себя вижу выход в том, чтобы найти метчик на 1\4″, нарезать резьбу в корпусе инструмента поверх текущей, на фиксатор резьбы закрепить там имеющийся крафтуловский адаптер «папа».
Если диаметр отверстия позволяет, то это наилучший выход.
ganushak написал:
Разъём рапид-папа у него длиннее и большего диаметра, чем типовой.
Это т.н. Quick Release.
Беда в том, что в пистолете нарезана резьба не на 1/4″
И просто взять и закрутить туда нормальный адаптер не могу. Вторая фото в первом сообщении.
Но у себя применяю 2 стандарта разъемов подключения
Industrial (Type D): Red
Automotive (Type C): Blue
ARO (Type B): Green
Быстроразъёмное соединение (1/4М; рапид (EURO) мама) HUBERTH RP208304
Цена за упаковку 4 шт.: 936 р.
Цена за ед. товара: 234 р. 270 р.
Спишите до 108 р. бонусами Начислим 2 бонуса
Соединение быстроразъёмное HUBERTH RP208304 служит для оперативного подключения шланга к пневмоинструменту.
Изготовлено из никелированной стали, отличается прочностью, износостойкостью и герметичностью. С одной стороны соединителя посадка 1/4М, с другой стороны рапид (EURO) мама.
Внимание, изображение товара может отличаться от реального! Верные параметры указаны в технических характеристиках товара.
Технические характеристики быстроразъемного соединения HUBERTH RP208304
Вид разъёмного узла воздушной линии, специальное или резьбовое.
Резьбовое или шланговое соединение с воздушной линией.
Как правильно подобрать воздушный шланг
Воздушный (технический) шланг необходим как связующее звено между компрессором и пневмоинструментом. Без него, подключить пневмоинструмент к компрессору не получиться. Поэтому неизбежно возникает необходимость использовать пневмошланг, а значит и иметь понимание о том, какой шланг необходим в зависимости от ситуации. Прежде всего, необходимо понимать, что технических шлангов великое множество, все они отличаются друг от друга:
Начнем по порядку. Материал, из которого изготовлен шланг, имеет важное значение, поскольку в нем заложена существенная доля прочности и ресурс работы шланга. В настоящее время на рынке распространены шланги из резины, полиуретана и полиамида. Помимо прочности производители шлангов исходят также из таких показателей как цена и комфорт в работе. Если исходить из этих характеристик, то самыми дешевыми и легкими будут полиамидные шланги. Однако они имеют один недостаток – при длительном использовании, материал изнашивается, и они могут в местах излома деформироваться и пропускать сжатый воздух, иными словами – ломаться. Более высокой гибкостью обладают полиамидные шланги, однако самые прочные считаются резиновые или на основе каучука. Однако, резиновые шланги достаточно тяжелы при долговременной работе с пневмоинструментом. Комфорт и легкость уступают место прочности.
Для более длительного ресурса работы шлангов, производители нередко армируют шланги текстильной нитью, это позволяет им не рассыпаться раньше времени и держать давление.
Следующей отличительной особенностью шлангов является их тип в зависимости от исполнения: прямые или спиральные. С прямыми шлангами все понятно. Спиральные шланги сами по себе были задуманы для экономии рабочего пространства, для того чтобы шланг лишний раз не путался под ногами. В этом смысле спиральные шланги очень удобны в работе. Отдельно стоит изучить вопрос внутреннего и внешнего диаметра, поскольку многие производители в своем названии обозначают и ту и другую величину. На рисунке схематически показана разница между этими двумя показателями, при выборе шланга необходимо обращать внимание на внутренний диаметр шланга, так как он в значительной степени влияет на пропускную способность.
Ниже также приведена таблица подбора шланга в зависимости от его диаметра и назначения пневмоинструмента.
| Внутренний диаметр шланга | Максимальная пропускная способность | Применение |
| 6 мм | 1000 л/мин | краскораспылители, продувочные пистолеты |
| 8 мм | 2000 л/мин | пневмоинструмент |
| 10 мм | более 2000 л/мин | промышленные пневмолинии |
Далее мы подошли к одному из самых важных моментов – подбору шлангов по соединению. Различают два типа соединения быстросъём (рапид или евроразъем) и байонет. «Быстросъем» – быстросъемное соединение пришло к нам из Европы и в вопросе соединения полностью отвечает своему названию – соединение происходит быстро и надежно. Байонетное соединение – имеет в своей основе соединение через гайку-барашек, такое соединение достаточно распространено, но морально уже устарело и все больше вытесняется соединением быстросьемным. Необходимо понимать, что если у вас компрессор с байонетным соединением, значит, и шланг надо подбирать с байонетным соединением, это справедливо и для «быстросъема». Но если так случилось что у вас соединения разные, отчаиваться не стоит, эту проблему можно решить с помощью переходников-фитингов, которые позволяют перейти с одного соединения на другое.
Ну и наконец, завершаем подбор шланга тем, что определяемся по длине шланга. Здесь все будет зависеть от условий работ и производственных задач, которые стоят перед вами. В этом отношении очень удобны спиральные шланги, которые экономят рабочее пространство и не путаются под ногами. Обычный шаг у спиральных шлангов: 5-10-15-20 метров. Отдельно стоит отметить, что существуют еще шланги в бухтах «на отрез», такие шланги можно приобрести любой длины, в зависимости от того метража которые вам необходим. Однако, вам следует подобрать в таком случае необходимые фитинги для подсоединения к компрессору и пневмоинструменту. Таковы основные моменты на которые следует обратить внимание при подборе пневматических шлангов.

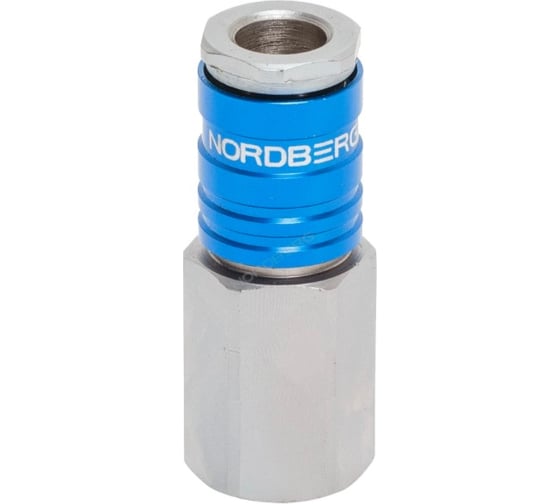

Быстросъем для шлангов (рапид EURO-F1/2″) NORDBERG NPF34
Цена за упаковку 4 шт.: 1 468 р.
Цена за ед. товара: 367 р. 423 р.
Спишите до 169 р. бонусами Начислим 4 бонуса
Технические характеристики быстросъема для шлангов NORDBERG NPF34
Вид разъёмного узла воздушной линии, специальное или резьбовое.
Резьбовое или шланговое соединение с воздушной линией.
Этот товар из подборок
Информация об упаковке
Документация
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Отзывы о быстросъеме NORDBERG рапид EURO-F1/2″ NPF34
Вопросы и ответы о быстросъеме NORDBERG рапид EURO-F1/2″ NPF34
Есть вопросы о товаре?
Расходные материалы для быстросъема NORDBERG рапид EURO-F1/2″
Способы получения товара в Санкт-Петербурге
Самовывоз
20 декабря, после 09:00, в 42 магазинах
Доставка курьером
20 декабря, от 190 р.
Транспортная компания
Рассчитать стоимость доставки
Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру
Соединение разъемное (рапид мама — 1/4″F) FUBAG 180110
Цена за упаковку 4 шт.: 900 р.
Цена за ед. товара: 225 р. 260 р.
Спишите до 104 р. бонусами Начислим 2 бонуса
Переходник FUBAG 180110 применяется для соединения различных частей пневмосистем. С одной стороны фитинг имеет внутреннюю резьбу — 1/4″, с другой быстросъемное соединение — рапид мама. Созданная конструкция обладает высокой надежностью и герметичностью.
Технические характеристики разъемного соединения FUBAG 180110
Вид разъёмного узла воздушной линии, специальное или резьбовое.
Резьбовое или шланговое соединение с воздушной линией.
Этот товар из подборок
Информация об упаковке
Документация
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Отзывы о разъемном соединении FUBAG рапид муфта 1/4″F, внутренняя резьба 180110
Вопросы и ответы о разъемном соединении FUBAG рапид муфта 1/4″F, внутренняя резьба 180110
Есть вопросы о товаре?
А в курсе что 1/4F, только какого стандарта эти 1/4?! Ни на одну мою резьбу 1/4 разных стандартов она не подходит! Ни на конус, ни на прямую, ни на американскую, ни на английскую!
Какой тип резьбы?! Уже все перепробовал. Должна быть как понимаю G1/4. Она же прямая трубная BSP. Перепробывал 2 дюймовых стандарта NPT и BSP(G) на 1/4, и похожие по диаметру NC и NF, максимум полтора витка накручивается, даже на всякий случай м12 проверил. Какого лешего?! Осталось еще резьбу витворта (BSW) попробовать, для прикола конечно. У Фубага своя резьба появилась?!
Здравствуйте, Сергей! Посадочный размер 1/4F
