Как установить и разобрать дверную ручку-защелку

Содержание

1. Что вам понадобится?

2. Устройство дверной ручки-защелки

Итак, вы задумались над тем, как установить и разобрать дверную ручку защелку. Знание устройства и схемы поможет без проблем снять старую ручку и заменить ее на новую. Мы рассмотрим наиболее популярные модели типа кноб – с нажимной и поворотной ручкой. По конструкции они похожи, отличаются только формой ручки и способом открывания защелки. Нажимная удобна тем, что легко приводится в действие – достаточно опустить ручку вниз, и защелка откроется. Однако некоторые пользователи считают такую модель довольно неудобной: случается, что об нее ударяются либо цепляются одеждой. Поворотная ручка в этом плане более эргономична, да и смотрится куда эстетичнее. Но и у нее есть свой недостаток – не всегда с первого раза удается прокрутить защелку, чтобы открыть дверь. Например, скользкими руками это сделать непросто, а детям и вовсе не удается справиться с такой ручкой. При покупке учитывайте эти нюансы и делайте правильный выбор.

Изделие представляет собой две соединенные между собой ручки (3) и механизм защелки (1), который вставляется в дверное полотно. В дверной откос устанавливается ответная планка (6). Винты для крепления (8) скрываются декоративным фланцем (5), в котором есть техническое отверстие (4) для отжима ручки и ее снятия. Для этого используют специальный ключ (7). А несколько ключей (9) идут в комплекте поставки для моделей с замочной скважиной.

Если вы решили установить дверную ручку своими руками, помните о главном: механизм будет работать исправно, только если при монтаже вы учтете все нюансы. Чтобы легче было справиться с этой задачей, предлагаем пошаговую инструкцию.

3. Процесс установки

Допустим, вы установили новую межкомнатную дверь. Теперь нужно врезать в нее ручку. Ее функционирование зависит от качества рабочих механизмов и от правильной установки. Прежде чем рассказывать о процессе монтажа, предлагаем ознакомиться с ее составляющими.

Схема дверной ручки-защелки типа кноб

1 – внутренняя поворотная ручка; 2 – технологическое отверстие; 3 – пружинный зажим; 4 – кнопка блокировки; 5 – хвостовик ручки; 6 – декоративный фланец; 7 – монтажная пластина; 8 – цилиндр запорного механизма; 9 – декоративный фланец; 10 – внешняя поворотная ручка; 11 – механизм защелки; 12 – пластина для крепления с торца двери; 13 – ответная планка для дверной коробки.

Выполнение отверстий в дверном полотне

Сначала нужно сделать сквозное цилиндрическое отверстие. Для этого с помощью рулетки отмерьте от пола расстояние в 1 – 1,2 м. Сделайте отметку карандашом. От торца двери отмерьте расстояние, равное длине механизма защелки. Вы можете измерить механизм с помощью линейки либо посмотреть его параметры в инструкции производителя (там должны быть все чертежи). Получившаяся точка пересечения будет центром отверстия. Сначала сверлом выполните отверстие диаметром в 5 – 6 мм. Затем установите на дрель коронку, диаметр которой равен диаметру отверстия под внутренний механизм ручки – как правило, он указан в инструкции.

Полезный совет! Чтобы в дверном полотне выполнить аккуратное сквозное отверстие коронкой, сначала с одной стороны двери делают неглубокий надрез – на 5 или 10 мм. После этого выполняют сквозное отверстие с другой стороны двери, центрируя коронку по отверстию от сверла. Так, при выходе коронки с обратной стороны декоративное покрытие не отслоится по кромкам.

С торца двери по разметке нужно подготовить отверстие под защелку. Для этого дрелью с перьевым сверлом выполняется отверстие. Если оно слишком мало, можно расширить его с помощью стамески. Этим же ручным инструментом делают небольшое углубление под паз пластины, которая будет прикручиваться с торца.

Установка ручки-защелки

Сначала через отверстие в торце нужно вставить механизм защелки и прикрутить пластину саморезами.

Затем часть ручки с цилиндром вставляется в паз механизма защелки. С обратной стороны на выпирающий из дверного полотна цилиндр надевается и прикручивается саморезами монтажная пластина. Затем надевают декоративный фланец. Важно, чтобы небольшой паз с края фланца был снизу – для эстетичности. А технологическое отверстие должно совпасть с внутренним пружинным зажимом. Иначе, если потребуется демонтаж ручки, сложно будет ее разобрать. Совместив все детали ручки-защелки в соответствии со схемой, установите ручку нажатием – внутренний штифт зафиксирует ее.

Монтаж ответной планки

Прикройте дверь и отметьте на торце дверной коробки место, в которое упирается язычок защелки. Перьевым сверлом проделайте для него отверстие. Стамеска поможет выбрать необходимую глубину. Приложите монтажную планку и прикрутите ее саморезами.

Готово! В среднем установка ручки-защелки своими руками занимает 20 – 30 минут. Главное – не торопитесь, изучите инструкцию производителя и указанные там размеры. Тогда все получится отлично с первого раза!

Отдельно стоит сказать про установку так называемой ручки на розетке. Ее внутренний механизм имеет внушительные размеры. Под него в торце двери делается гнездо – сначала высверливается, затем расширяется стамеской до необходимых размеров. Механизм помещают внутрь дверного полотна для примерки. Делают углубления под накладку на торцевую часть. Далее на поверхности дверного полотна размечают расположение скважины и квадрата ручки – сверлят отверстия. Механизм защелки вставляют внутрь и фиксируют саморезами. После этого с обеих сторон двери крепят ручки. Ответная планка крепится по такому же принципу, как при установке ручки-защелки типа кноб.

4. Как разобрать и снять ручку?

Выше мы описали, как установить ручку-защелку в новое дверное полотно. Но случается, что требуется заменить имеющуюся ручку, а для этого ее надо снять. Это просто, ведь вы же знаете ее устройство. Порядок действий будет таков.

Внимание! Иногда из-за неправильного монтажа ручки-защелки не удается нащупать штифт. Дело в том, что технологическое отверстие не совпадает с ним. Чтобы исправить это, нужно поворачивать фланец, пока он не совпадет со штифтом.

Как видите, разобрать ручку-защелку своими руками не составит труда. А значит, вы быстро справитесь с этим и перейдете к установке новой ручки. Главное, чтобы она была надежна, и вам не пришлось менять ее через несколько месяцев из-за некачественных компонентов. Предлагаем купить надежные ручки-защелки в нашем интернет-магазине. У нас вы найдете фирменные изделия, которые прослужат безотказно долгие годы. В комплекте есть все необходимое для монтажа и инструкция с чертежом для выполнения отверстий в дверном полотне. Кстати, инструмент для установки ручки-защелки своими руками вы также можете приобрести у нас.

Источник

Установка евроручек ТюнАвто (задняя дверь)

Ээээх, давненько я не появлялся тут. Вот наконец то сподобился заменить стандартные ручки на евро.
Итак, не будем растекаться мыслью по дереву.
Купил, выбрал время, ознакомился с нюансами и начал установку.
Вообще исчерпывающая информация по установке ручек находится в этом видео:

Теперь отсебятина,
Ручки ТюнАвто, отзывы 50/50.

Время покажет насколько они хороши. Но не будем отвлекаться. Я начал с задней двери.
Снимаем обшивку

Убираем в сторону защитную шторку

И нам открывается внутренний мир двери. Нас интересует тяга замка, которую нужно снять с шарнира.

Снимал я ее сначала отверткой. Муторно, долго и болезненно.

Потом пришло озарение и оказалось что тяги идеально снимаются велосипедным ключом.

Тяги сняты и мы продолжаем разборку ручки

Необходимо открутить две гайки которые держат ручку.
Одна находится внутри двери.

И вот она, наша ручка. Теперь ее можно выкинуть, или оставить в качестве сувенира

Теперь берем евроручку. В комплекте идут тяги. На задние двери — короткие, на передние — длинные. Вставляем тягу в ручку

И хорошенько смазываем все двигающиеся и трущиеся детали. Я использовал для этого Литол. Действуйте по принципу — Кашу маслом не испортишь.

Теперь устанавливаем ее на место.
Открываем ее

И вставляем на место.

После установки на штатное место необходимо отрегулировать тягу. Приставляем ее к шарниру, опускаем крючок замка в положение закрытой двери и пробуем открыть. Открывается легко? На ручке нет зазоров? Значит все норм. Если замок плохо открывается или на ручке зазоры, немного отвинтите крепление тяги. Скорее всего поможет.
Итак, у нас все работает, открывается — закрывается, зазоров нет. Здорово. Крепим ручку. Стандартные две гайки закручиваются легко. Но на евроручке стоит третья гайка.

Чтобы ее закрутить нужно быть йогом. Или иметь тонкие ручки. Мне помогла моя девушка. Закручивать гайку до упора нет смысла. Она больше выполняет роль регулировки. Так что поджали ее немного и хватит. Все, задняя ручка установлена.

Источник

Ручка задней двери

Решился я покрасить облезлую ручку задней двери ляды.
Думал шо там делать? тяжка да два болта — а нет! Такого замка я ещё не видел и как его разобрать помог интернет
как снять помог пост Снятие ручки и замка задней двери Т5 в бортовике HighlineT5

ну а как снять саму ручку видосик с ютуба

Суть проблемы снять ручку, была в личинке замка под ключ, она длинная и не давала выйти ручке. С моего опыта, стопор который держит личинку обычно выдергивается в верх а тут надо было в наглую по сторонам разводить стопор (влево и вправо) и всё, личинка выпала — ручка в руках

зачистил и обезжирил

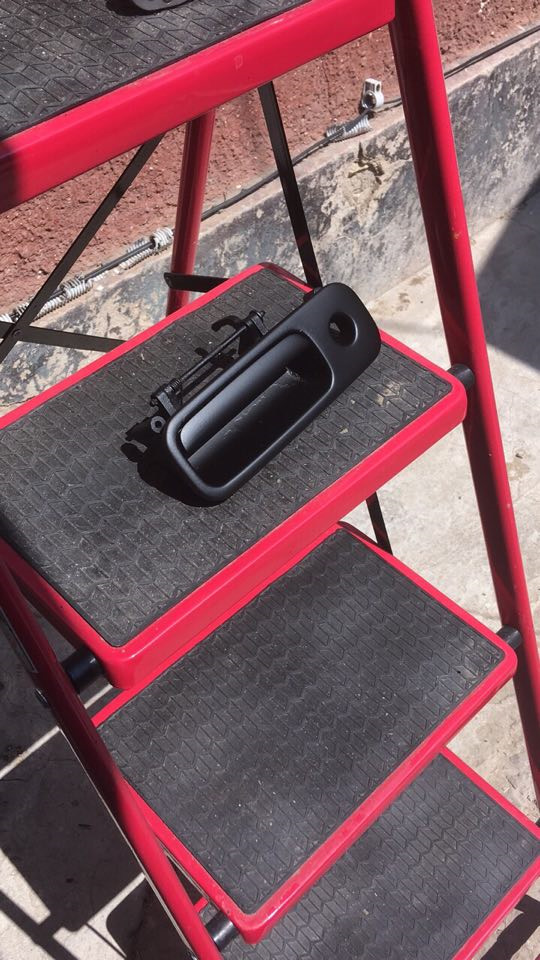

покрасил в несколько тонких слоев с баллончика

и собрал за пять минут))))
Сборка
1 ставим пластмаску-переходник на место
2 ставим ручку
3 ставим на защелки весь механизм
4 по направляющим вставляем и защелкиваем личинку
5 закручиваем механизм на три болта (отмечены выше кружочком)
6 ставим сам замок защелку
ну и фото до

Источник

Ручки дверей. Снятие/установка, возникающие трудности при этом.

Привет всем!

С одной стороны, снять ручки дверей с автомобиля Хонда Элемент не составляет никакой проблемы!

Для этого, нужно внимательно прочитать последовательность операций по разбору ручек дверей в «Руководстве по эксплуатации и ремонту» или в «Руководстве по сервису» для Элемента.

Вот только в книжках не написано что делать, если что-то пойдет не так как вам бы этого хотелось!

При снятии ручек дверей со своего Серебристого Эля, я столкнулся с двумя проблемами.

Первая проблема была в том, что не мог снять скобу крепящую замок, так как мешает металлический кронштейн, гибкости пальцев не хватает, а спец.инструмента тоже нет.

И так, сняв пластиковую обивку двери и отсоеденив электрические фишки, откручиваем два болтика ключом на 10 (примечание: если открутите).

Далее, согласно инструкции, нужно отсоеденить 2 тяги, вынуть скобу из замка и снять дверную ручку наружу.

Но как я уже написал выше, скоба не вынималась.
С трудом отвернув «прикипевшие» болты (один из которых «прокрутился»), отогнул верхние зажимы на ручке снаружи.

В открывшееся небольшое пространство свободно умещается инструмент, да и просто пальцами можно нажать на верхние части скобы, при этом скоба сдвинется вниз.

С внутренней стороны двери свободно достаем/вынимаем скобу-фиксатор из замка.

После этого, можно без проблем снять тяги с наружной стороны двери (мне так удобнее).

Источник

Установка различных видов дверных ручек своими руками

Рынок дверных ручек предлагает потребителю модели для любых помещений и на любой вкус. Установка дверной ручки – задача непростая, многие предпочитают поручить ее специалистам. Но при наличии необходимого инструмента и точном соблюдении инструкции можно справиться с этой работой своими руками.

Крепление основания дверной ручки с помощью шуруповерта

Виды дверных ручек

По способу установки можно выделить следующие группы ручек:

Необходимые инструменты

Для работы потребуются следующие инструменты:

Расчет высоты монтажа

Перед тем как приступить к установке, нужно определить, на какой высоте удобнее всего расположить ручку. По требованиям ГОСТа ручки должны монтироваться на расстоянии 1 м от пола. Но средний рост членов каждой семьи разный, и иногда целесообразнее осуществить монтаж выше или ниже указанной высоты, обычно это 80-120см.

Установка дверных ручек разных модификаций

Ниже приведены пошаговые инструкции, как поставить дверную ручку того или иного типа.

Монтаж стационарных ручек

Для того чтобы установить стационарную ручку, из инструментов потребуется только отвертка и дрель. Накладные ручки просто крепятся на дверь в намеченном месте саморезами. Для установки сквозных моделей необходимо просверлить в дверном полотне отверстие, вставить в него резьбовую шпильку. После этого ручки привинчиваются на нее с двух сторон.

Монтаж ручки-защелки

Перед тем как установить поворотную или нажимную ручку с фалевым язычком, необходимо ознакомиться с устройством ее механизма. Как можно посмотреть на фото, основными деталями являются следующие:

Из каких деталей состоит ручка-защелка

Сам процесс монтажа выглядит так:

Сверления отверстия пол ручку с помощью сверла с коронкой

Способ установки ручки с отдельными отверстиями под «квадрат» и болты

Монтаж ручки с замком

Более сложный вопрос – как поставить на дверь ручку с замком? Для того чтобы работа была аккуратной, дверь лучше снять с петель.

Установка ручки с замком: схема

Монтаж ручек для раздвижных дверей

Установка ручки на двери раздвижной конструкции потребует из инструментов только дрель с перьевыми и простыми сверлами и фрезер с фрезой-цилиндром. Рассмотрим порядок работ при установке ручки продолговатой формы. Выглядит он так:

Крепление пластикового вкладыша

Устанавливаем продолговатые ручки для раздвижной двери

Для круглой ручки процесс установки гораздо проще. Нужно лишь сделать круглое углубление с помощью перьевого сверла нужного диаметра, а дальше все так же, как и в случае с продолговатой. При желании можно дополнительно установить замок на раздвижные двери, а также торцевой захват, если ручка их укомплектована.

Монтаж ручки с магнитным замком

Что касается вопроса, как вставить ручку в дверь, если она оборудована магнитной защелкой, здесь все аналогично врезке ручки с замком. Трудности возникают только при монтаже ответной планки, ведь необходимо чтобы замок защелкивался плавно.

Конструкция и установка магнитного замка

Нужно сделать следующее:

Крепление планки магнитного замка

Такой процесс, как установка ручки дверей своими руками, требует терпения, аккуратности и точного соблюдения инструкций. Более подробно с процессом установки ручки с замком можно ознакомиться на видео.
