Установка подсветки ручек дверей
Покупаем 3 мм диоды, яркость 2000 мКд.
4 кроштейна для диодов на корпус.
4 резистора на 5,6 кОм
и провода.

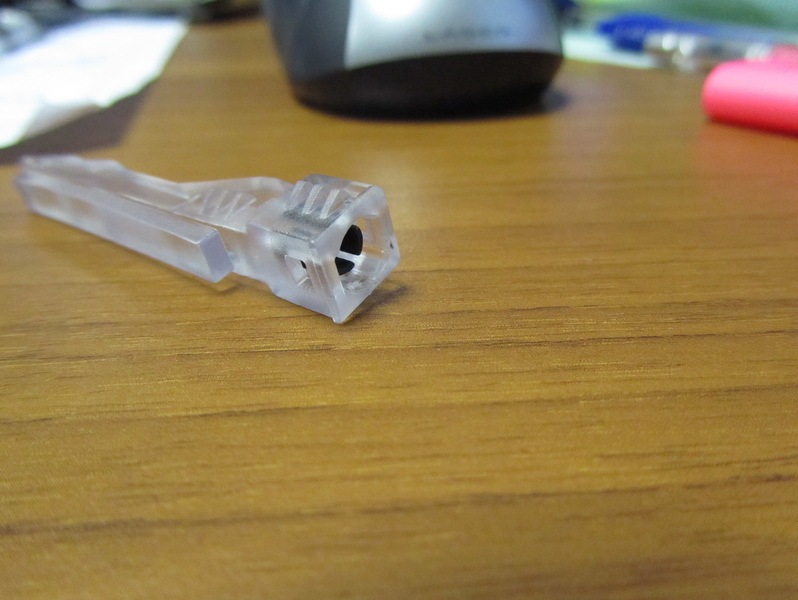

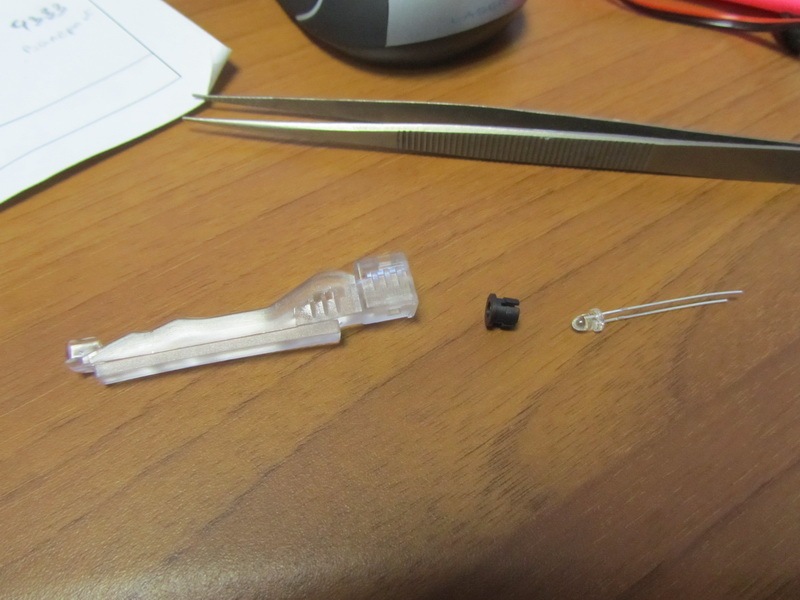

Вот на фото слева направо: светопроводящая трубка, кронштейн для диода, и сам диод
Кронштейн диода в аккурат подходит для нашей светопроводящей трубки. приелеиваем его там.
Диоды подключаем через сопротивление, ибо сгорят, они на 3 вольта.

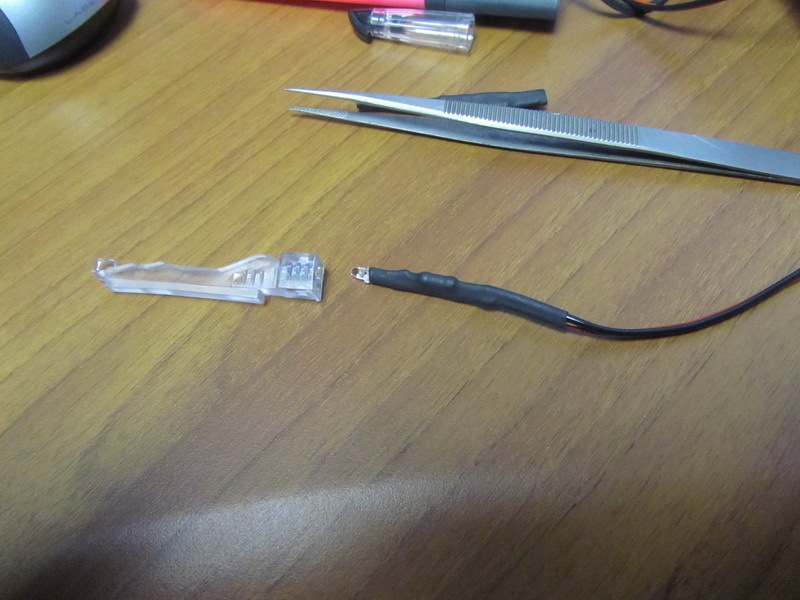

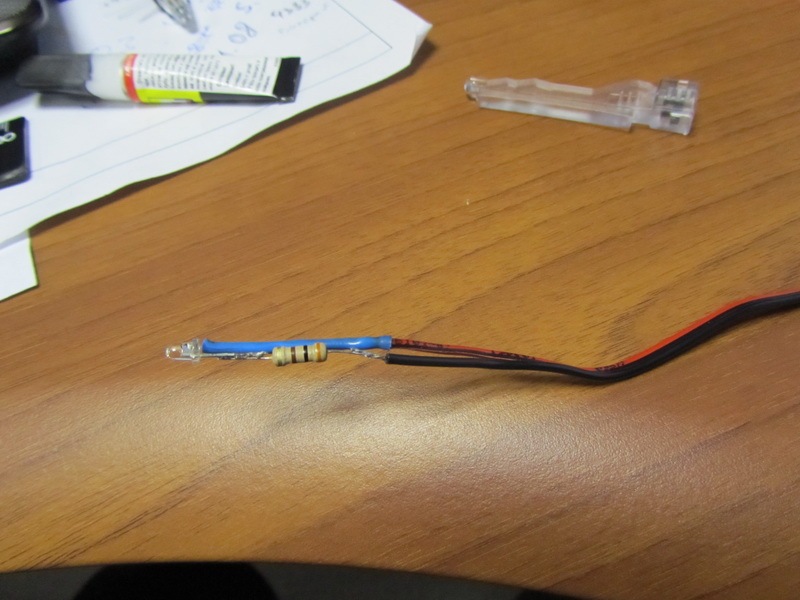

Вот так выглядит готовый светодиод:

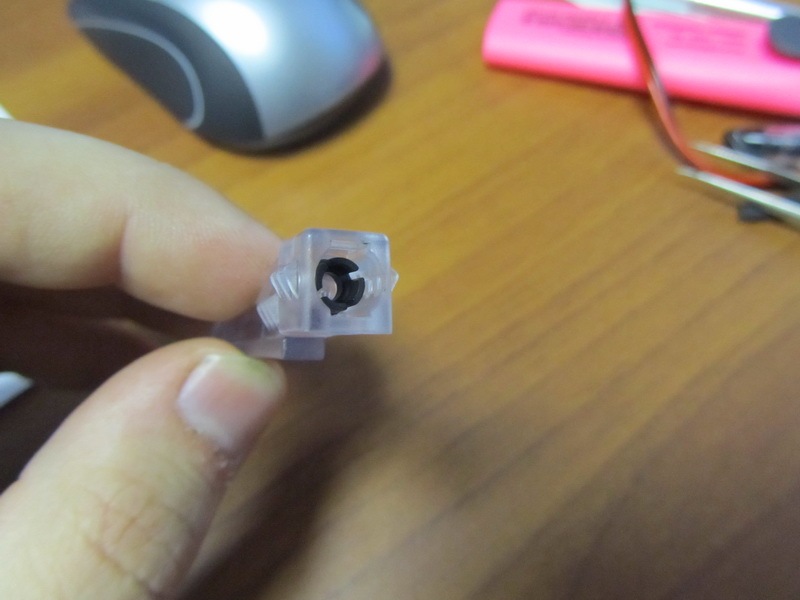

Светодиод защелкивается в кронштейне и очень хорошо держится снимается просто.

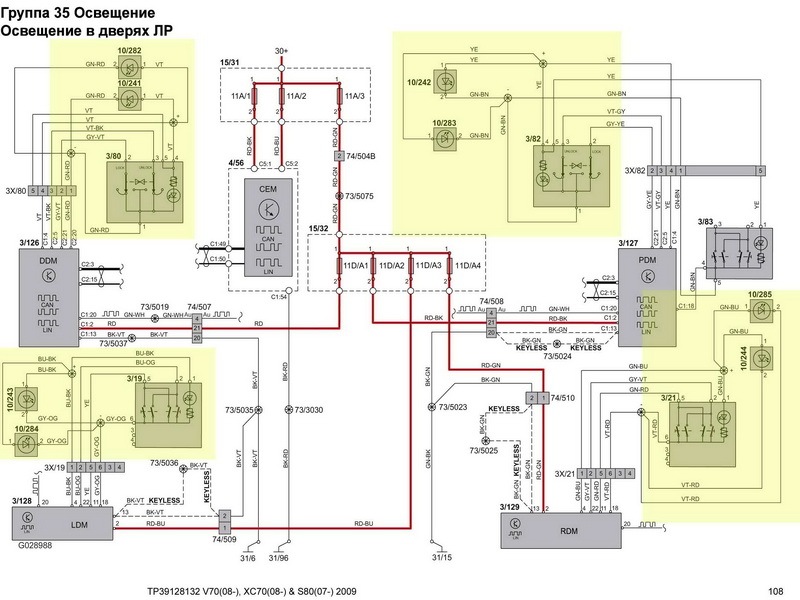

Подсветку ручек выделил желтым. По схеме видно куда врезаться нашим светодиодом.
Разбираем дверь, находим зеленый разъем от центрального замка и подключаемся:
Передняя левая дверь:
+ светодиода это 4 пин или фиолетовый провод на фишке.
— светодиода это 1 пин или зелено-красный провод на фишке.
Передняя правая:
+ светодиода это 4 пин или желтый провод на фишке.
— светодиода это 1 пин или зелено-коричневый провод на фишке.
Задняя левая:
+ светодиода это 1 пин или сине-черный провод на фишке.
— светодиода это 6 пин или серо-оранжевы провод на фишке.
Задняя правая:
+ светодиода это 1 пин или зелено-синий провод на фишке.
— светодиода это 6 пин или фиолетово-красный провод на фишке.
