Замена уплотнителя сдвижной двери.

зДРАЙВствуйте!
Проблема распространенная, потрепался от времени уплотнитель сдвижки, пассажиры начали жалавоться что дует из двери.

Отрезал кусок для образца и на рынке подобрал от Шеви нивы. Взял 5 метров, осталось

Подошёл впринцепе норм, только в низу щель, я думаю из-за кривой двери, так как не по всей длине, а только в центре сантиметров 25-30. Надо будет колхозить что нибудь из дверных- оконных уплотнителей.

Volkswagen Transporter 2002, двигатель дизельный 2.5 л., 88 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Volkswagen Transporter, 1991

Volkswagen Transporter, 1999

Volkswagen Transporter, 1999

Volkswagen Transporter, 1995

Комментарии 22

Привет, подскажи пожалуйста, в нижней направляющей сдвижной двери есть какие-нибудь дренажные отверстия?

Привет, если честно, не знаю

Я с КАМАЗа ставил. Только нужно 1.5 штуки. Очень плотно прижимает.

Типа вот такими клещами отогнуть немножко металл в сторону двери.

Если снизу на сдвижке щель, самый надежный метод как я себе делал это — отогнуть металл под резинкой в сторону той самой дырени и все гут. Работы 1 минута и типа пасатижи! Я делал щипцами (в гараже нашел что под руку попало).

На днях тоже замiнив, взяв вiд ваз 2108, всьо норм i без щелей.

Щель только в одном месте, не думаю что это из-за уплотнителя

Може i так. Менi треба i на лядi помiняти, треба буде тоже шось пiдiбрати.

VIRYSx а от какой двери Шеви уплотнитель? У Шеви смотрю есть на уплотнители внутри паз под обшивку, а у нас на тэчиках на сдвижной не помню, вроде тоже есть.

Я хз если честно, продавец сказал от Шевроле. На моем старом от т4 небыло

Можно на низ двери поставить уплотнитель, который будет снизу закрывать уплотнитель на кузове. Резинка на кузове будет чистой. Проверено раньше если надо достать что-то с салона, замазывал брюки об уплотнитель, также дети когда вылазили пачкались сейчас резинка чистая.

Спасибо за совет, попробую!

Поставь уплотнитель на пластик ступеньки я у себя заделал так

Будешь возле машины обрати внимание на торец ступеньки берешь старый уплотнитель отрезаеш от него кусок равный длиннее дверного проема и одеваеш его на торец ступеньки при закрытии двери уплотнитель будет прилагать к дверной карте тем самым уберет твои щели Удачи

Спасибо за совет, попробую!

Поставь уплотнитель на пластик ступеньки я у себя заделал так

Только сегодня прочел коммент так же сделал, а то не понятно откуда образовалась внизу щель

Мне тоже по весне предстоит менять уплотнитель сдвижки, в низу потерся сильно

Проблемное место, все наступают, ноги вытрехают об него

Источник

Уплотнитель резиновый на двери и кузов

Кто сталкивался, какие подходят?
Не могу в интернете найти именно-на Т4, может быть плохо ищу…

Комментарии 11

Я тут наткнулся на тему интересную, хотя и не бус, но все же
www.drive2.ru/l/5786871/

Фотки там тоже интересные-красивые

А на хлопушку что можно подобрать, не подскажите?

www.drive2.ru/l/7279308/
А в Экзисте без штанов останешься — VAG 721 827 705 B — Прокладка

На сдвижную дверь ставил какую то от жигулей.встала как родная.только покупал 2 мотка, одного не хватает.

от уаз «патриот» говорят подходит.

хочу видеть фото. я с обрезком ходил ходил по рынку, ничего более менее подходящего не надыбал

На сдвижную это одно, а вот переднии

хочу видеть фото. я с обрезком ходил ходил по рынку, ничего более менее подходящего не надыбал

ставил получается от жигулей 8 модели.с передних дверей.много куда подходят.

Источник

Уплотнители дверей

Было нечего делать решил примерить, именно примерить, уплотнители.
Родные уплотнители если и есть в продаже, то стоят овердорого.
На помощь как всегда приходит отечественный автопром, но не всё так гладко.
Я закупил наиболее вероятные варианты уплотнителей и начал их примерять.

Приблизительные длины уплотнителей для нашего авто:
Передняя дверь — 4,5±0,1 м
Проём задней двери — 5±0,1 м
Проём сдвижной двери — 5,3±0,1 м
Проём моторного отсека — 3,2±0,1 м

Начнём от худшего к лучшему.

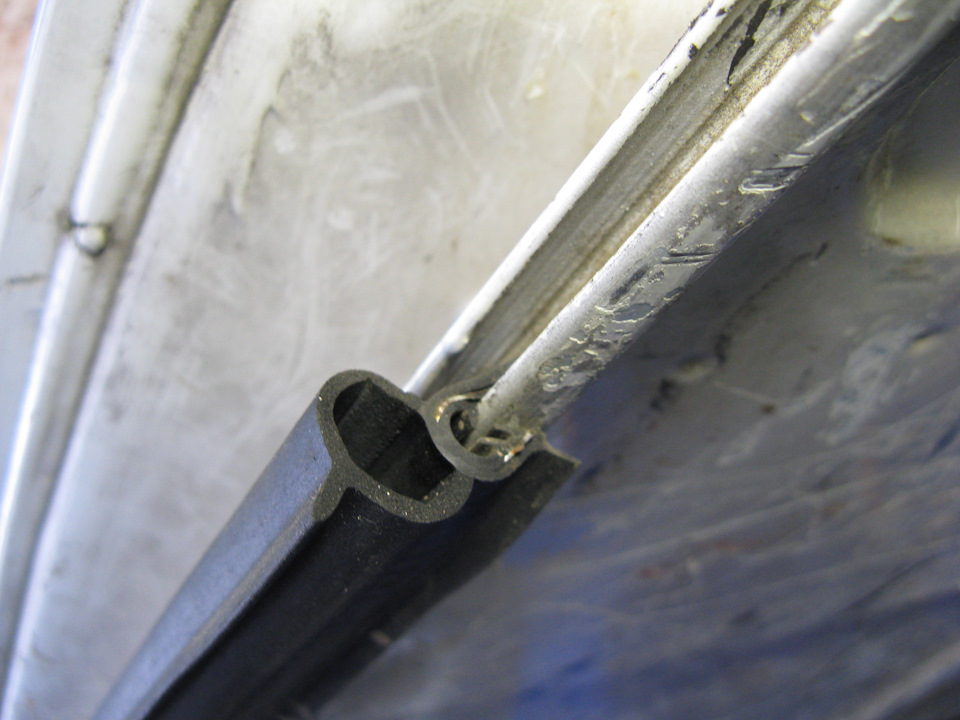

1. Восьмерочный уплотнитель багажника — самый распространённый вариант, продаётся на каждом углу, но применение на T3 я ему толком и не нашёл.
Артикулы:
2101-5604040 уплотнитель крышки багажника, длина 3720 мм;
2102-6307024 уплотнитель проема двери задка верхний, длина 2870 мм;
2102-6307026 уплотнитель проема двери задка нижний, длина 1200 мм;
2121-6307024 уплотнитель проема двери задка, длина 3800 мм;
21213-6307024 уплотнитель проема двери задка, длина 4260 мм;
2105-5604040 уплотнитель крышки багажника, длина 3960 мм;
2108-8402200 уплотнитель капота, длина 1350 мм;
2108-6307024 длина не известна;
21099-5604040 уплотнитель крышки багажника, длина 3480 мм;
2106-5604040 уплотнитель крышки багажника, длина 3720 мм;
2112-6307024 уплотнитель проема двери задка, длина 3540 мм;
2111-6307024 уплотнитель проема двери задка, длина 3640 мм;
2110-5604040 уплотнитель крышки багажника, длина 3170 мм;
2115-5604040 уплотнитель крышки багажника, длина 3600 мм;

Применение:
— На порог сдвижки
— Если не волнует эстетика, можно использовать на проеме задней двери и сдвижки.
Плюсы: — Доступность
Минусы: — Негде применить

Источник

Замена нижнего ролика сдвижной двери

Всем привет!
Давно нижний ролик просится на замену.
Дверь немного провисла, и жестко двигалась.
Не стал выпендриваться — брать дорогой ролик, взял JP. Недорогие и достаточно долговечные ролики JP.

Для тех кто не знает: перед снятием нижнего ролика под дверь нужно что-нибудь подложить так как нижний ролик- опорный!

Ни туда ни сюда не смог ролик от кронштейна открутить.
Открутил вместе с кронштейном и болгаркой срезал болты.

Кронштейн отреставрировал😁 почистил и покрасил

Снял крышку подножки, снял уплотнитель и обалдел. Под резинкой сильно сгнило, не крошилось но и не слабо. Сама подножка немного совсем.

Но сейчас пока немного не до сварщика и поездить ещё нужно. Нет возможности поставить машину.
Решил попытаться самому хоть как-то вычистить ржавчину.

Полировальной машинкой и наждачной на 80 почистил все до чего смог ей добраться. Остальное вручную.
Побрызгал цинкарем и был у меня кислотный грунт в баллончике, решил его брызнуть немного на отрытый метал.

Источник

Подбор запчастей на сдвижные двери Фольксваген Т4

Статья продолжает серию о порядке подбора запасных частей для ремонта и техобслуживания дверей трудяги-фургона Фольксваген Т4. Статья содержит большой иллюстративный материал и конкретные рекомендации по подбору компонентов сдвижных дверей VW T4.

Мы продолжаем публикацию статей из серии о подборе запасных частей для поддержания в исправном состоянии дверей Фольксваген Т4.

Мы надеемся, что собранная нами воедино из разрозненных источников информация позволит автомобилистам сэкономить время и деньги при поиске нужных запчастей.

В своей работе мы использовали сведения, полученные из открытых источников, а также собственный многолетний опыт работы на вторичном рынке (aftermarket).

Связаться с нами, чтобы задать интересующие вопросы, указать на неточности или обнаруженные ошибки, а также поделиться собственным опытом работы с Т4, можно, используя выделенный для этой цели e-mail: autoto4ka@i.ua.

Предыдущие публикации из серии:

Сдвижные двери очень популярны в автомобилестроении. Сегодня их можно увидеть на самых разных авто, вплоть до хэтчбеков. Особенность такого устройства – минимальная, почти нулевая площадь, требующаяся для открывания. Недостаток – несколько более сложная конструкция и более высокая трудоемкость обслуживания.

На фургонах Т4 сдвижные двери ставят справа и слева.

Оснащение такой двери специфично. Кроме обязательных для любой автодвери запорных механизмов, это:

Сдвижные двери называют также боковыми и раздвижными. Еще одно название – откатная дверь.

Пассажирские модели Т4 оснащались сдвижными дверями с проемом для окна, грузовые – без него.

Популярные статьи этой категории:

Рис. 1. Сдвижная дверь на Т4

Какие запасные части приходится заменять в сдвижных дверях VW T4?

Уплотнитель сдвижной двери VW T4

Износ, повреждение уплотнителя заметно снижает уровень комфорта в салоне.

Во-первых, через неплотности в салон проникает извне пыль, грязь, влага.

Во-вторых, появляющийся зазор приводит к вибрации, стукам и другим подобным явлениям, ускоряя процессы износа деталей, обеспечивающих прижимание двери к элементам кузова.

Стоит отметить, однако, что на рынке сложился дефицит уплотнителей двери не только для Т4, но и других коммерческих авто. Поэтому вопрос поставки этих компонентов в каждом конкретном случае решается индивидуально, под заказ.

Внимание! При заказе уплотнителей для боковой и задней распашной двери Т4 обязательно следует указывать тип фургона относительно его высоты.

Рис. 2. Оборудование боковой двери VW T4

Ролики сдвижной двери Т4

Для коммерческих фургонов после 10–12 лет работы возникают определенные проблемы в связи с износом деталей роликовых опор. Дребезжащие, вибрирующие двери, издающие неприятный лязг при наезде машины на препятствие, вынуждают автомобилиста принимать неотложные меры для исключения подобных явлений. На начальной стадии износа роликов и шарниров направляющих увеличенный зазор можно устранить регулировкой. Когда эта возможность исчерпывается, проблема решается заменой роликов. И Т4 в этой ситуации – не исключение. Приходит время замены роликовых направляющих, которых на Т4 – три: верхняя, средняя и нижняя. Самая уязвимая из них – нижняя.

Во-первых, на нее приходится самая большая нагрузка от веса двери.

Во-вторых, она наиболее подвержена воздействию внешних факторов, ускоряющих износ. Это пыль, грязь, песок и влага, попадающие на детали.

Роликовые направляющие называют еще роликовыми опорами или для краткости просто роликами.

1. Верхний ролик Т4

Его назначение – отклонять и поддерживать полотнище двери при открывании и закрывании. Конструкция простая (см. рис.4). Крепится ролик в специальном кронштейне.

Рис. 3. Крепление верхнего ролика Т4

Верхняя роликовая опора OE 701843436 (см. рис. 3) поставляется без кронштейна. Она универсальна, может ставиться как на правую, так и на левую сторону.

Рис. 4. Верхний ролик откатной двери Т4

У нас, в Интернет магазине autoto4ka.com.ua, можно купить такие верхние ролики:

Разновидности верхней направляющей (доступны только в оригинале), которые подбираются под цвет обивки пассажирских моделей:

— OE 705843436B Q70 – светло-бежевая;

— OE 705843436B Y20 – жемчужно-серая;

— OE 705843436B 9UW – «сахара».

2. Средняя роликовая опора Т4 (см. рис. 5) представляет собой шарнирно закрепленную на кронштейне каретку с тремя роликами.

На нашем интернет ресурсе autoto4ka.com.ua можно купить такие средние ролики:

1. Для правой двери:

Рис. 5. Ролик правой откатной двери Т4 средний

— JP Group 1187400270;

Рис. 6.Ролик левой сдвижной двери Т4 средний

3. Конструкция нижней роликовой опоры аналогична средней.

Нижние ролики боковой двери Т4 поставляются в двух исполнениях:

— в сборе с кронштейном для правой или левой двери;

— в виде каретки в комплекте с монтажными элементами.

Нижние ролики на сдвижную дверь Т4 выпускаются с двумя разными кронштейнами – стандартным и укороченным. Укороченный ставился на автомобилях первых лет выпуска (до 1994 года).

Ассортимент нижних роликов Т4

Рис. 7. Нижний ролик правой двери Т4 в сборе OE 701843406B

В нашем интернет магазине можно купить такие нижние ролики правой сдвижной двери:

Рис. 8. Нижний ролик правой двери с укороченным кронштейном Maxgear 27-0210

Асортимент роликов правой двери с укороченным держателем ограничивается двумя брендами:

Рис. 9. Нижний ролик левой двери в сборе JP Group 1188600770 (OE 701843405B)

В нашем интернет магазине можно купить такие нижние ролики правой сдвижной двери:

— JP Group 1188600770;

4. Нижний ролик без кронштейна

Он может ставиться и справа, и слева, в том числе и на укороченный кронштейн. У нас можно купить ролики без кронштейна таких моделей:

В обоих комплектах имеется все необходимое для монтажа (см. рис. 10).

Рис. 10. Нижняя роликовая опора сдвижной двери Т4 без кронштейна JP Group 1188600800

Для монтажа необходимо обладать определенными навыками выполнения слесарных работ. Главное – установить ось, соединяющую каретку с кронштейном, без перекоса.

Замки и ручки откатных дверей Фольксваген Т4

Замки и внутренняя ручка выходят из строя редко. Они доступны преимущественно в оригинале, поэтому вопросы поставки этих компонентов решаются индивидуально.

Перечень запорных элементов сдвижных дверей Т4:

На интернет ресурсе autoto4ka.com.ua можно купить замок AKUSAN LCC 3088.

Рис. 11. Замок правой сдвижной двери VW T4 OE 701843604D

3. Наружная ручка правой откатной двери OE 7D0843704A. В интернет магазине autoto4ka.com.ua можно купить аналог производства компании AUTOTECHTEILE, модель 8430.25.

Рис. 12. Ручка наружная правой откатной двери Т4 AUTOTECHTEILE 8430.25

4. Внутренние ручки сдвижной двери Т4 доступны только в оригинале, под заказ, аналоги не найдены.

Правая дверь – внутренняя ручка OE 721843642A.

Рис. 13. Внутренняя ручка правой сдвижной двери Т4 OE 721843642A

Особенности оснащения высокой сдвижной двери

Автомобиль T4 выпускался с различной высотой крыши. Модели с высокой крышей оснащались дверями соответствующей высоты.

Рис. 14. Фольксваген Т4 с высокой крышей

Оснащение высокой сдвижной двери отличается от двери стандартной высоты (см. рис. 15):

Рис. 15. Оснащение высокой сдвижной двери Фольксваген Т4

1. Кроме центрального замка, на высокой двери установлен вверху дополнительный замок (поз. 71 рис. 15), который соединен с основным замком (поз. 34 рис. 15) гибкой тягой (поз. 79 рис. 15).

Компоненты доступны только в оригинале, поставляются под заказ:

— дополнительный замок OE 721843502A;

— гибкая тяга OE 721843508;

— запорный палец дополнительного замка OE 721843512.

2. В дополнение к двум парам фиксаторов двери, вверху установлена пара дополнительных фиксаторов (поз. 85 и 87 рис. 15).

Эти компоненты также доступны только в оригинале и поставляются под заказ:

— направляющая OE 7H3843452A;

— направляющая (втулка) OE 721843456.

3. Уплотнитель сдвижной двери в фургоне с высокой крышей отличается только длиной. Так, для сдвижных дверей Т4, выпущенных в период с 12.91 до 07.94, он характеризуется такими параметрами:

— для высокой двери (OE 7D0843791E) имеет длину (периметр) 6074 мм;

— для обычной двери (OE 701843791A) длина (периметр) составляет 5124 мм.

Направляющие (фиксаторы) сдвижной двери

Эти детали, называемые еще стопорными цапфами, или просто стопорами, предназначены для устранения вибрации откатной двери при движении машины, когда дверь закрыта. Другая функция – фиксация двери в вертикальной плоскости относительно элементов кузова.

Интенсивно изнашиваются стопорные цапфы в том случае, когда автомобиль длительное время эксплуатируется с изношенными роликами.

Рис. 16. Комплект направляющих (фиксаторов) Т4

Рис. 17. Цапфа стопорная (фиксатор) сдвижной двери Т4 VAG 701843841

Рис. 18. Направляющая сдвижной двери (втулка) Т4 VAG 701843637

Компоненты доступны только в оригинале.

Рекомендуемые статьи по теме:

Упоры сдвижной двери Т4

1. OE 701843316. Находится вверху двери (поз. 2 рис. 1). Размер – 16х21 мм. Количество – 2 шт. Устанавливается также на задней распашной двери и на капоте. Доступен только в оригинале, поставляется под заказ.

2. OE 867827500A (311823499A) – поз. 3 рис. 1. Доступен по бренду JP Group модель 8180150106. Размер 30х22/12. Количество – 1 шт. Применялся также на некоторых автомобилях Volkswagen прошлых лет выпуска в качестве упора капота (см. рис. 16).

Рис. 16. Упор сдвижной двери VW T4 JP Group 8180150106, OE 867827500A (311823499A)

Доступен в оригинале.

3. OE 701843311A (поз. 4 рис. 1). Ограничивает перемещение двери в открытом положении. Разновидность детали – упор для высокой двери OE 721843312. Обе детали выходят из строя крайне редко. В связи с высокой ценой новой, оригинальной детали, основной источник поставки – многочисленные разборки.

Рис. 19. Средний упор сдвижной двери Т4 (OE 701843311A)

4. OE 701947575 (поз. 42 рис. 1) располагается в средней части спереди. Доступен только в оригинале.

На поверхности, в которые ударяются упоры при закрывании или открывании откатной двери, клеются специальные защитные наклейки, выполненные из самоклеющейся прочной пленки.

Содержание в исправном состоянии деталей, обеспечивающих штатное функционирование сдвижной двери, особого труда не составляет. Регулярные проверки техсостояния, чистка и смазка подверженных воздействию внешних факторов узлов способствуют длительной и безотказной работе сдвижных дверей.

Необходимые компоненты, изнашивающиеся в процессе эксплуатации автомобиля, можно купить на нашем интернет ресурсе. Если какой-либо детали в наличии не оказалось, просим обращаться к нашим специалистам. Нужная деталь будет заказана на партнерском складе в Украине или за рубежом и доставлена в кратчайшие сроки заказчику.
