Замена рейлингов с Н5 на Н3

Приветствую Вас, дорогие друзья!
С наступающим праздником — Днем Защитника Отечества! Всех благ!

Итак, вчера была проведена работа по демонтажу стандарнтых пластиковых рейлингов на модели Н5. Замена была обусловлена желанием иметь сдвижную конструкцию рейлингов с хотябы минимальными аэродинамическими характеристиками. Как известно, на Н5 стоят пласиковые направляющие, на которые крепятся поперечины дуг рейлинга. Опыт владения такой конструкцией у меня уже имеется, но эфект от его использования минимален, вот почему:
1. комплеты продающиеся в магазинах и рынках имеют только 2 поперечины. Ценник от 2-х тыс.руб за комплект. (я покупал комплект из поднебесной из 3-х элементов через Вовку Vovastik82 за 5300 руб.)
2. конструкция далеко не мобильная. Т.е. поставил их и даже не пользуясь, с ними катаешься. сложность при распределении веса и нагрузки по дугам. они имеют округлоси и по скату крыши трудно установить груз на все три элемента. это лишний раз подверждает низкий эфект сея девайса.
3. аэродинамические характеристики никакие, при установке были не правильно натянуты дуги, по этому в салоне был слышен сильный гул при скорости более 80 км/ч. После перенатягивания дуг, гул стал появляться после 100 км/ч.
4. и др. моменты.
Исходя из вышеизложенного, было принято решение о замене рейлингов от модели Н3.
демонтаж старых рейлингов прошел в течении 15 минут, ничего сложного нет.
С монтажем новых немного повозился, т.к. отсутствовала инструкция. Затратил время около 1 часа, с перекурами.

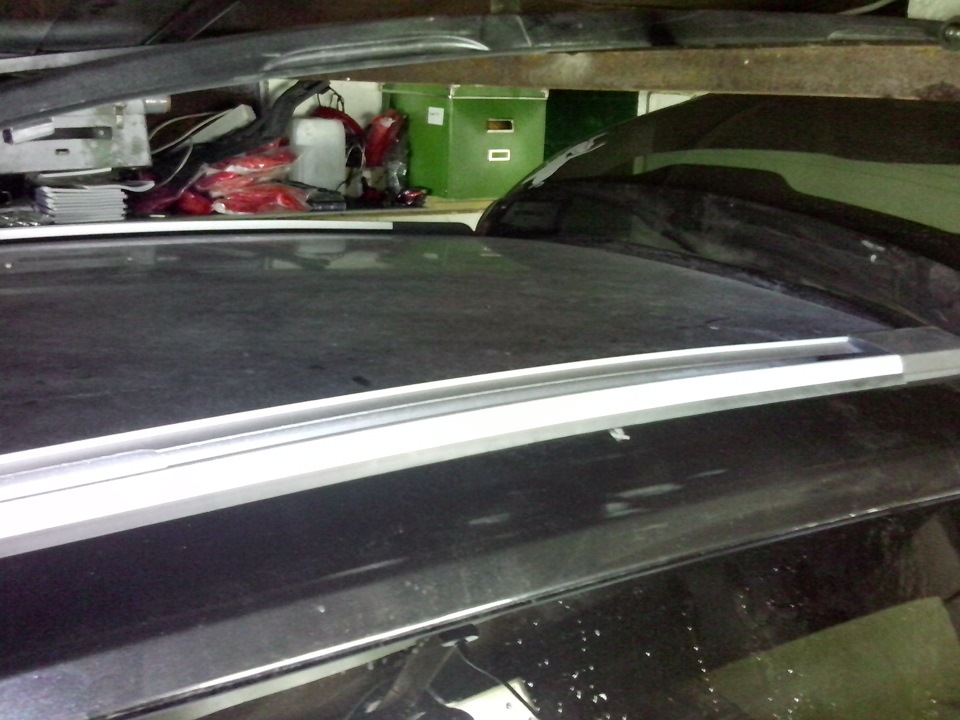

небольшой фотоотчет — сильно не пинать, с телефона, вечером в гараже делал.

первые ощущения от посторонних шумов(от рейлингов) — их НЕТ!
пока все ГУД!

Источник

Great Wall Hover Клуб

Рейлинги на крыше

Привет всем. На H3 new устанавливают новые рейлинги на крыше для бокса и теперь придется докупать поперечины для установки бокса, а они ой как не устраивают. Скомуниздили такую чудесную весччч. Так вот вопрос: можно ли поставить старые рейлинги (а им.

Свои ей обратно. Пусть модничает.

. рейлинги В СБОРЕ взаимозаменяемы.

Благодарю. Буду терроризировать знакомую.

Потребуется менять и так называемые «молдинги панели крыши».. декоративные накладки закрывающие технологический шов крыши от стекла до начала полозьев.
На Н2, или Н3 в старом кузове (они одинаковые) это:
5501011-K00 Молдинг панели крыши короткий левый
5501012-K00 Молдинг панели крыши короткий правый

На Н3N это:
5501012-K46 НАКЛАДКА РЕЙЛИНГА ПЕРЕДНЯЯ ПРАВАЯ (КОРОТКАЯ) HOVER H3 NEW
5501011-K46 НАКЛАДКА РЕЙЛИНГА ПЕРЕДНЯЯ ЛЕВАЯ (КОРОТКАЯ) HOVER H3 NEW

Обшивку потолка снимать надо или все снаружи можно сделать?

Кузов по местам крепления релингов одинаковый на Ховерах Н2, 3, 3new, 5 Поэтому и рейлинги В СБОРЕ взаимозаменяемы.

После H5 купил H3 new. На пятёрке стоял бокс на поперечинах Винбо (3 шт которые). Довольно прочная конструкция у них. У ньюшки хлипковатые рейлинги и, соответственно другие. Пришлось купить другие поперечины. Вот такие http://ru.aliexpress. 2346368780.html.

Нравятся. На машине выглядят в разы лучше чем те Винбо, что предлагают официалы якобы как ОЕМ (как на корове седло). Относительно качественные. Но не очень прочные как показалось. Пластик в местах креплений наводит на эти мысли. Бокс поставил, проходит испытания пока пустой.

Так как бокс практически всегда со мной задумался я о более надёжной конструкции сего. Хотелось бы по такому принципу : https://www.drive2.ru/l/2685879/

Однако визуальное сравнение мест крепления наводит на мысль: а одинаковые ли места креплений? Зад и середина вроде одинаковы, а перед? Мож кто заморачивался уж?Фото сравнения прилагаю.

подниму. так ближе к лобовому стеклу ещё крепления есть?

подниму. так ближе к лобовому стеклу ещё крепления есть?

Рейлинги от H3 поставьте и забудьте об этой проблеме. Зачем вешать на крышу лишние 20 кг железа от компании Автофлейм. По деньгам получится тоже самое.

Рейлинги от H3 поставьте и забудьте об этой проблеме. Зачем вешать на крышу лишние 20 кг железа от компании Автофлейм. По деньгам получится тоже

Если я не ошибаюсь на Н3 такие же как на Н2. У меня был Н2 и его не плохие алюминиевые поперечины в «жидких» пластиковых оконечниках меня не устраивают.

Если я не ошибаюсь на Н3 такие же как на Н2. У меня был Н2 и его не плохие алюминиевые поперечины в «жидких» пластиковых оконечниках меня не устраивают.

На Тао Бао есть экспедиционная платформа на наш автомобиль. Релинги китайцы сделали там стальные полностью, а к ним приварена багажная платформа.

Прикрепленные изображения

Сволота из Ирито прислала не полный комплект,точнее не было накладки пластиковой на среднюю опору. Причем я пото еще позвнил выясняя этот вопрос,оказалось что на складе все релинги без этой накладки. Где хотите там и берите.При следующем обращении сделаем скидку.В итоге сделал из металла,согнул. Ну и при случае покрасил. С двух шагов не поймешь.

Установил еще осенью на свой Н5 от Н3 NEW. Все никак не сфоткать было. Скажу сразу,отверстия под переднее крепление опоры пришлось сверлить,аккурат над потолочной ручкой в усилитель. Обивку потолка не снимал,только ручку демонтировал для удобства установки. Жаба смогла победить желание,так что средние накладки не купил. Только крайние.Сволота из Ирито прислала не полный комплект,точнее не было накладки пластиковой на среднюю опору. Причем я пото еще позвнил выясняя этот вопрос,оказалось что на складе все релинги без этой накладки. Где хотите там и берите.При следующем обращении сделаем скидку.В итоге сделал из металла,согнул. Ну и при случае покрасил. С двух шагов не поймешь.

Да, смотрятся неплохо, но вот насколько прочны?

Источник

Снятие рейлингов (салазки, багажная решётка)

Вариант 1

1. Заглушка 2. Передняя часть багажной решетки (правая) 3. Передняя часть рамы багажной решетки (правая) 4. Заглушка 5. Средняя часть багажной решетки (правая) 6. Задняя часть багажной решетки (правая) 7. Средняя часть рамы багажной решетки (правая) 8. Заглушка 9. Задняя часть рамы багажной решетки (правая) 10. Болт 11. Багажная решетка в сборе (правая) 12. Багажная решетка в сборе (левая) 13. Нестандартный болт М8 14. Упругая подкладка 15. Задняя часть багажной решетки (левая) 16. Задняя часть рамы багажной решетки (левая) 17. Средняя часть багажной решетки (левая) 18. Средняя часть рамы багажной решетки (левая) 19. Передняя часть багажной решетки (левая) 20. Передняя часть рамы багажной решетки (левая) 21. Нестандартный болт М6

Снятие и установка

2. Отвернуть болты М6 (нестандартные) крепления передней части багажной решетки (слева/справа).

3. Отвернуть болты М8 (нестандартные) крепления средней и задней части багажной решетки (слева/справа).

4. Снять сначала переднюю и заднюю, а затем и среднюю части багажной решетки (слева/справа).

5. Установка производится в порядке, обратном порядку снятия.

Вариант 2

Снятие и установка

1. Немного приподнять крышку регулятора салазок, переместить салазки в более широкое место и затем снять их.

2. Отвернуть нестандартные болты М6 шестигранным ключом № 4.

3. Сдвинуть резиновую планку в сторону, чтобы получить доступ к нестандартным болтам М8. Отвернуть болты шестигранным ключом № 5

4. Приподнять несущие рейки спереди и сзади и снять их с крыши автомобиля.

5. С помощью отвертки отжать декоративную полоску крыши

Примечание: Для того чтобы не поцарапать краску, обернуть отвертку клейкой лентой.

6. Снять декоративную полоску крыши.

7. Установка производится в порядке, обратном порядку снятия.

Источник
