размер двери нива 2121

Технические характеристики!

ВАЗ-21213 и его модификации – легковые автомобили повышенной проходимости. Все колеса – постоянно ведущие (неотключаемый полный привод), есть режим блокировки межосевого дифференциала. Кузов – несущий, цельнометаллический, сварной. Двигатель – четырехцилиндровый, рядный, бензиновый, четырехтактный; расположение – переднее, продольное. На ВАЗ-21213 устанавливается карбюраторный двигатель мод. 21213 рабочим объемом 1,7 л, на ВАЗ-21214 – двигатель 21214 того же объема с распределенным впрыском топлива. (Ранее на автомобили ВАЗ-21214 устанавливался двигатель 21214 с центральным впрыском топлива и микропроцессорной системой зажигания). ВАЗ-21215 (поставляется на экспорт) оснащен дизельным двигателем XUD-9SD рабочим объемом 1,9 л концерна «Пежо-Ситроен». Бензиновый двигатель с центральным впрыском и дизельный в России практически не встречаются и в настоящем руководстве не описаны.

На автомобилях ВАЗ-21214 установлена система снижения токсичности с трехкомпонентным нейтрализатором. Во избежание выхода из строя нейтрализатора и кислородного датчика запрещается эксплуатация этих автомобилей на этилированном бензине.

Цельнометаллический, несущий, двухобъемный

Количество мест (при сложенных задних сиденьях)

Снаряженная масса, кг

Дорожный просвет автомобиля с полной нагрузкой при статическом радиусе шин 315 мм (175/80R16)/ 322 мм (6,96-16), не менее, мм:

до поперечины передней подвески
221/228

до балки заднего моста
213/220

Полная масса буксируемого прицепа, кг:

не оборудованного тормозами
400

Наименьший радиус поворота по следу наружного переднего колеса, м

Максимальная скорость*, км/ч:

с водителем и пассажиром
137

с полной нагрузкой
135

Время разгона* с места до 100 км/ч, с:

с водителем и пассажиром
19

с полной нагрузкой
21

Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой без разгона на первой передаче, %

Тормозной путь автомобиля при экстренном торможении с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке ровного асфальтированного шоссе, не более, м:

при использовании рабочей системы
40

при использовании одного из контуров рабочей системы
90

Расход топлива* на 100 км пути не более, л:
на шоссе при скорости 90 км/ч на пятой передаче
8,3
8,3
на шоссе при скорости 120 км/ч на пятой передаче
11,5
11,2
в городском цикле
10,3
10,2
Двигатель

Число и расположение цилиндров

Порядок работы цилиндров

Диаметр цилиндра и ход поршня, мм

Номинальная мощность по ГОСТ 14846–81 (нетто), кВт (л.с.)

Частота вращения коленчатого вала при номинальной мощности, мин –1

Максимальный крутящий момент, Н.м (кгс.м) по ГОСТ 14846–81 (нетто)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин –1

Минимальная частота вращения коленчатого вала на режиме холостого хода, мин –1

Бензин с октановым числом 92–95

Неэтилированный бензин с октановым числом 92–95

Начальный угол опережения зажигания, градус

Регулировке не подлежит

Однодисковое, сухое, с диафрагменной нажимной пружиной

Привод выключения сцепления

Механическая; пять передач переднего хода, одна – заднего; все передачи переднего хода синхронизированы

Передаточные числа коробки передач:

1-я передача
3,67
2-я передача
2,1
3-я передача
1,36
4-я передача
1
5-я передача
0,82
задний ход
3,53
Раздаточная коробка

Двухступенчатая; с межосевым дифференциалом с принудительной блокировкой

Передаточные числа раздаточной коробки:

повышенная передача
1, 2
пониженная передача
2, 135
Промежуточный вал (от коробки передач к раздаточной коробке)

С эластичной муфтой и шарниром равных угловых скоростей

Передний и задний карданные валы (от раздаточной коробки к переднему и заднему мостам)

Трубчатого сечения, с двумя карданными шарнирами на игольчатых подшипниках с пресс-масленками

Главная передача (переднего и заднего мостов)

Передаточное число главной передачи

Привод передних колес

Открытыми валами с шарнирами равных угловых скоростей

Привод задних колес

Полуосями, проходящими в балке заднего моста

Подвеска, ходовая часть

Независимая, на поперечных рычагах, с цилиндрическими пружинами, с телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Зависимая (жесткая балка), на четырех продольных и одном поперечном рычагах, с цилиндрическими пружинами и телескопическими гидравлическими амортизаторами

Дисковые штампованные или из легких сплавов

127J-406 (5Jх16) или 51/2Jх16 (только для колес из легких сплавов)

Вылет, ЕТ (расстояние от привалочной плоскости диска до середины обода), мм

58 или 48–58 (только для колес из легких сплавов)

Диагональные или радиальные

175-406 (6,95-16) – диагональные;
175/80R16 или 185/75R16 – радиальные

Глобоидальный червяк с двухгребневым роликом
Передаточное число рулевого механизма 16,4
Рулевой привод Трехзвенный: с одной средней и двумя боковыми разрезными тягами; с маятниковым рычагом
Тормозная система

Рабочая тормозная система

Гидравлическая, с вакуумным усилителем, двухконтурная
Передний тормоз Дисковый, невентилируемый, с подвижным суппортом, трехпоршневой
Задний тормоз Барабанный, с автоматической регулировкой зазора между колодками и барабаном
Стояночный тормоз С тросовым приводом на колодки заднего тормоза
Электрооборудование

Технические характеристики
Идентификационные номера
Моменты затяжки
Данные для регулировок
Схема электрооборудования ВАЗ–21213
Электросхема управления двигателем ВАЗ-21214
Электросхема для ВАЗ 2121
Применяемые жидкости и заправочные объёмы
Применяемые сальники
Применяемые подшипники
Применяеиые лампы
Применяемые свечи
Двери, капот
Сиденья
Органы управления
Панель приборов
Противоугонная система АПС-4
Езда на автомобиле
Обкатка нового автомобиля
Особенности ЭСУД
Замена предохранителей
Замена ламп

Источник

Габаритные и внутренние размеры

Габариты Lada 4×4 (3-х дверная)

Вид сверху

Размеры салона, багажника, проёмов, свесов и пр.
(размеры приведены для прежней и новой 2020 г. модификации)

LADA 4×4
2020

LADA 4×4
2020

5-и дверная

размеры салона и багажника

Габариты Lada 4×4 Urban (3 дв.)

5-и дверный Urban

Габариты Нива Ландоле (ВАЗ-212183, 212183-20)

Максимальный угол бокового наклона до опрокидывания (крена, 2121)

Источник

Размер двери нива 2121

Диапазон размеров кузовов ВАЗ 2121 4х4:

Важно: штатный дорожный просвет (клиренс) для всех модификаций ВАЗ 2121 4х4 одинаково составляет 228 (мм), что характерно для кроссоверов.

Внедорожник повышенной проходимости ВАЗ 2121 4х4 также известен под наименованием ВАЗ Нива.

Важно: выпускается в настоящее время.

Общий вид Общий вид кузова

L min (мм)
Минимальная габаритная длина автомобиля для разных модификаций VAZ model

Измеряется в миллиметрах (мм)

L max (мм)
Максимальная габаритная длина автомобиля для разных модификаций VAZ model

Измеряется в миллиметрах (мм)

n
Количество модификаций модели в нашей базе

Параметр Параметр кузова

Данные представлены в миллиметрах (мм).

Значение
Значение параметра либо в (мм), либо в других единицах

Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.

Источник

Технические характеристики ( 3-дв, 5-дв и Urban)

КРАТКИЕ ХАРЕКТЕРИСТИКИ НА LADA 4X4 (3 двери) 1.7 Л 8 КЛ. (83 Л.С.), 5МТ (2017 г)

КРАТКИЕ ХАРЕКТЕРИСТИКИ НА LADA 4X4 (5 дверей)

КРАТКИЕ ХАРЕКТЕРИСТИКИ НА LADA 4X4 Urban (3 двери)

ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЕЙ ВАЗ-21213 и 21214

ВАЗ-21213 и его модификации – легковые автомобили повышенной проходимости. Все колеса – постоянно ведущие (неотключаемый полный привод), есть режим блокировки межосевого дифференциала. Кузов – несущий, цельнометаллический, сварной. Двигатель – четырехцилиндровый, рядный, бензиновый, четырехтактный; расположение – переднее, продольное. На ВАЗ-21213 устанавливается карбюраторный двигатель мод. 21213 рабочим объемом 1,7 л, на ВАЗ-21214 – двигатель 21214 того же объема с распределенным впрыском топлива. (Ранее на автомобили ВАЗ-21214 устанавливался двигатель 21214 с центральным впрыском топлива и микропроцессорной системой зажигания). ВАЗ-21215 (поставляется на экспорт) оснащен дизельным двигателем XUD-9SD рабочим объемом 1,9 л концерна «Пежо-Ситроен».

На автомобилях ВАЗ-21214 установлена система снижения токсичности с трехкомпонентным нейтрализатором. Во избежание выхода из строя нейтрализатора и кислородного датчика запрещается эксплуатация этих автомобилей на этилированном бензине.

Параметры

ВАЗ-21213

Цельнометаллический, несущий, двухобъемный

Количество мест (при сложенных задних сиденьях)

Снаряженная масса, кг

Наименьший радиус поворота по следу наружного переднего колеса, м

Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой без разгона на первой передаче, %

Источник

#6. Что нового и размышления по поводу дверей Форы.

Давно не писал в бортовике…
Машина ездит каждый день…

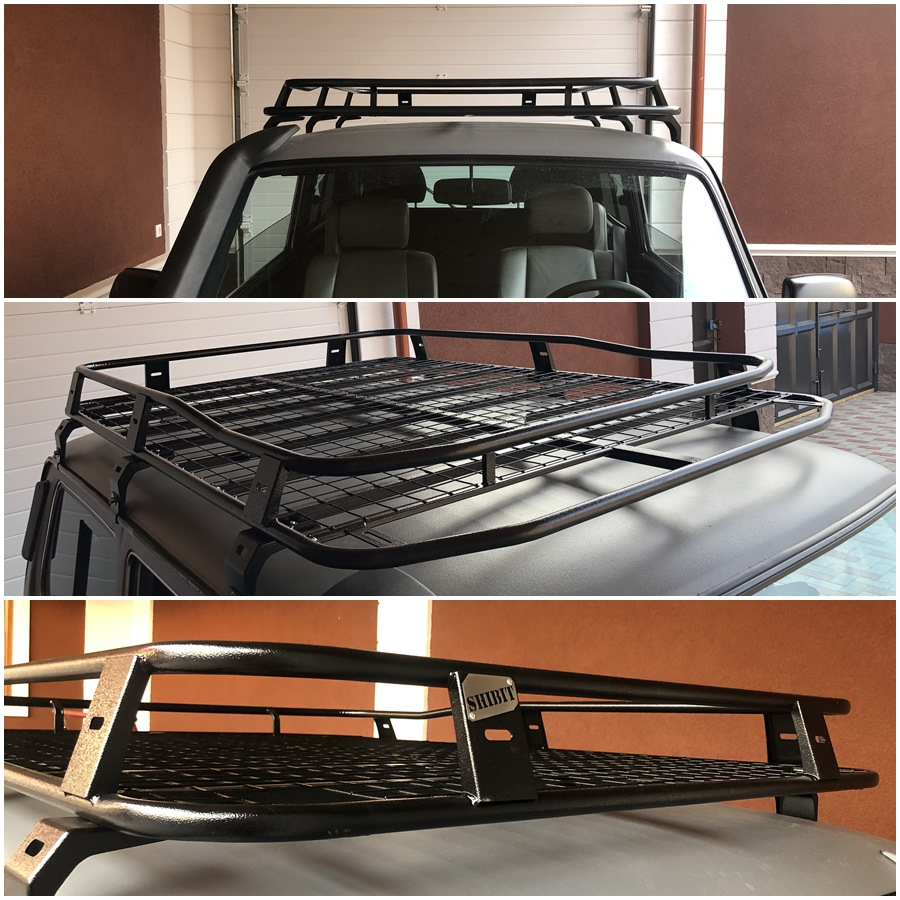

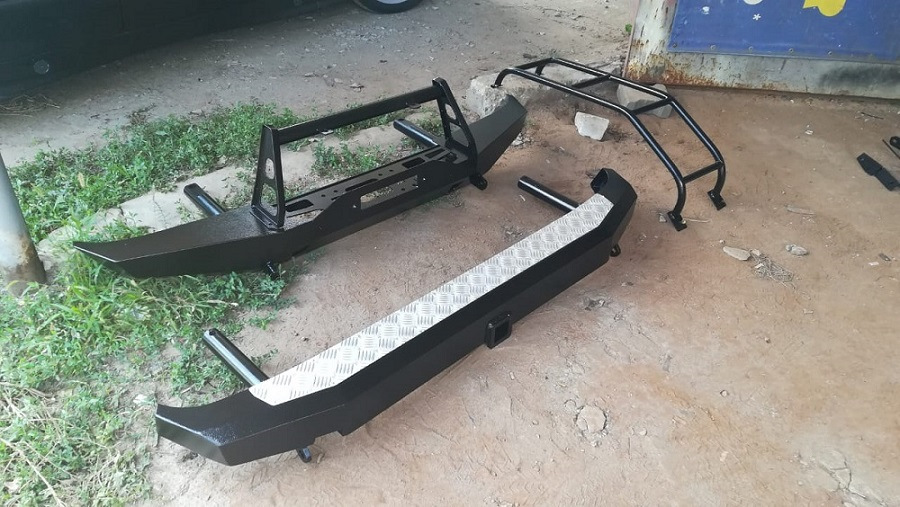

Ранее прибыл силовой обвес от Shibit : Бампера, багажник и лестница.

Все как всегда на высшем уровне.
Сразу был установлен багажник в связи с необходимостью перевозки грузов и лестница. После и задний силовой бампер т.к. заводской был сломан.

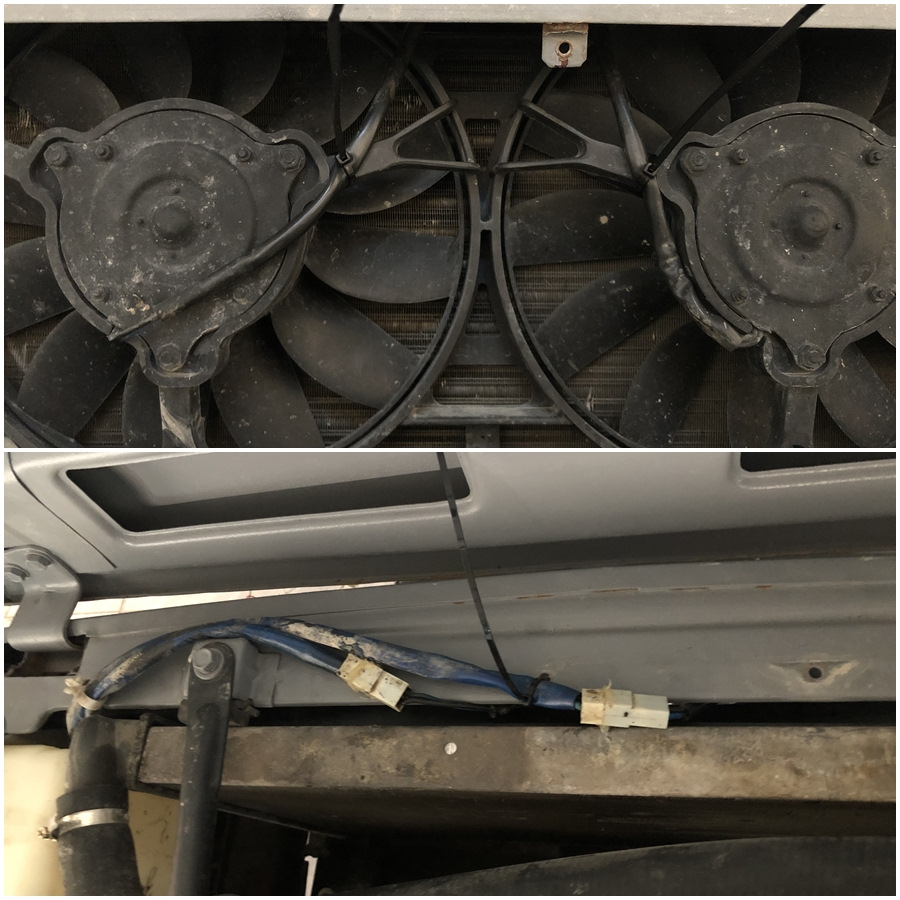

После очередных водных процедур – отказали вентиляторы радиатора – причина: окисление контактов штекера. Вывел их наверх, подальше от воды, так надежнее. А также сделали кнопку для принудительного запуска вентиляторов. Проблем пока нет.

Также был произведен ремонт двигателя, т.к. любил выпить… масла)))

Накатал на сегодняшний день 6.750 км…

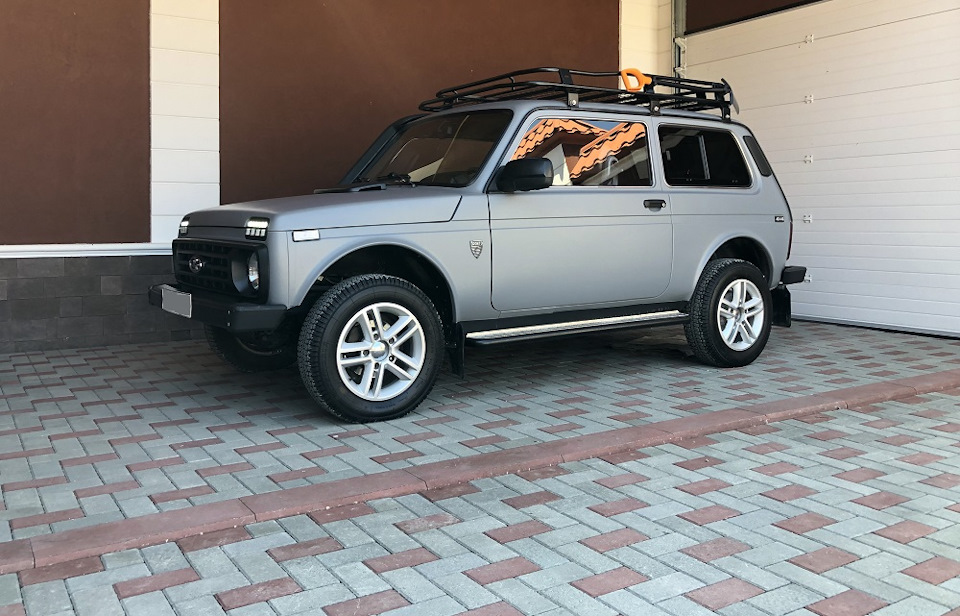

Машиной доволен. И по трассе, и по городу. Как писал ранее: рулевая от приоры, кривой рычаг кпп и сиденья от БМВ е46 делают свое дело.
Удлиненный кузов оч нравится… и в салоне просторно, и в багажнике место есть, даже с учетом баллона ГБО. На мой взгляд – очень удачный кузов. Жаль, что не выпускают сейчас.

Теперь о дверях ВАЗ 212180 «Фора». Это и плюс, и минус одновременно.
Они большие, нет, они очень большие… Поставив машину по центру дороги и открыв двери можно перекрыть движение в обоих направлениях))))
При эксплуатации авто каждый день – не удобно, хотя привык… При эксплуатации по выходным и тд – этот момент не был бы так важен.
При выходе/посадке из авто нужно аккуратно открывать дверь, и всегда предупреждать пассажиров, т.к. можно с легкостью задеть авто, стоящее через дорогу))) Плюс со временем провиснут скорей всего. Но за то, отменный доступ в авто, не надо даже складывать переднее сиденье пассажирам второго ряда.

Подводя итог вышесказанного, появились мысли об установке (в будущем) нормальных дверей от нивы 2121 и… еще одной двери для заднего ряда пассажиров с правой стороны…

Есть интересный вариант, Нива Лаура. Двери открываются как на Фуджике (Toyota FJ Cruiser).

Этот вариант реализован на короткой ниве, на форе дверь получится еще на 30 см длиннее, что намного интереснее. Но чем не нравится такой вариант – необходимо открывать обе двери для попадания на задний ряд.

А что если… взять дверь от нивы 5D и укоротить ее на 20 см…
Размеры нив для наглядности…

И вариант как это будет выглядеть, сделанный в Paint))) Думаю, суть донес… Кто может подсказать заводские размеры дверей нива 5D?

Источник
