Замена электропривода водительской двери
Привет всем!
С момента покупки машины, при постановке на сигнализацию были проблемы. А именно, двери могли закрыться и открыться (при этом на брелоке, не отображалось), или закрывалась только водительская дверь, а остальные не реагировали. На этой неделе электропривод водительской двери затупил конкретно (я сначала так подумал). Двери открывались, но не закрывались. Скинул обшивку двери, проверил привод он как бы, пытался работать. Но усилие положенное он уже не выдавал, пыльник был разорван. Продолжил смотреть дальше, посмотрел схему ЦЗ на десятках, по схеме стало понятно, что коричневый провод отвечает за закрытие. Первым этапом отсоединил штекер на блоке ЦЗ, и прозвонил коричневую линию, сигнала не было. Вторым этапом прозвонил от штекера в двери до гофры (сигнал есть), от гофры до штекера блока ЦЗ (сигнала уже не было). Обрыв был внутри гофры, протянул новый проблема прошла.
Но увидев пыльник старого привода и его силу оставлять уже не захотел, купил новый электропривод starline SL-5.
Но ещё что интересно, старый электропривод стоял двух контактный а сам переключатель был на самом замке. Новый же купил пяти контактный.
Этот переключатель тоже, иногда любит мозг :)) крепится на замок двумя саморезами, откручивается легко.
Этот переключатель замыкает:
— черный с белым это открытие
— черный с коричневым это закрытие
С новым электроприводом этот переключатель уже не нужен, переключатель встроен внутрь электропривода.
Отрезаем штекер от старого переключателя, делаем скрутку по цветам с новым приводом. Изолируем провода, изолентой или термоусадочной трубкой второй будет лучше )) и аккуратнее. Собрал проверил, работает прекрасно :))))
Может и пригодится кому переделка с двух контактного ЭП на пяти контактный))
№104. Активатор замка дверей (ремонт), часть 6
Все части, которые связаны с активаторами замков дверей:
И надеюсь, что эта — шестая — часть будет последней, ибо не хочется больше возиться с ними, да боюсь, что обшивки дверей не вынесут больше такого 😀
Всё это время ездил только с двумя активаторами на передних дверях, сзади же было «ручное управление».
Моторчики были куплены давно, просто никак руки не доходили их установить. Сегодня же я это сделал, т.к. машина всё равно в большинстве своём стоит, ибо без страховки мне чревато ездить.
Скажу сразу, что без косяков не обошлось, но обо всё по порядку.
Собственно, сам активатор замка дверей:
Из пяти проводов нам понадобятся только синий и зелёный. Остальные я сплёл, дабы не мешались и позже из концы изолентой слепил друг с другом
Теперь что касается крючка от моторчика к замку:
Стандартный не подходит по длине к данному активатору, но в комплекте есть всё необхоидмое
Берём будущий крючок из набора и лепим из него реально крючок, но на пол сантиметра короче от родного (забыл сделать итоговое фото, сделал только фото разницы по длине)
Далее закрепляем загнутую часть нашего нового крючка в спец отверстии в системе замка двери и прикручиваем активатор на законное место
И здесь обнаружился первый косяк: я слишком много отпилил от нового крючка и он слетает … пока не решил что делать. Неприятность ещё была в том, что я это понял только после того, как полностью собрал дверь …
А вот как надо было оставлять:
На всякий случай, двери задние обе не стал собирать, буду тестировать работоспособность активаторов и проверку на прочность соединений.
Но скажу сразу, что всё активаторы работают, как полагается.
Но пока что отсоединил их.
Отдельную запись про то, как решил созданную собой же проблему, создавать не буду. Вскоре будет запись в БЖ «Просто так — 4» и там опишу как я решил новоиспечённую проблему, заодно покажу как светят новые ПТФ с лампочками Osram Cool Blue Hyper. А пока про них скажу только одно: старые туманки вообще не светили, по сравнению с этими ))
Пока вот так и продолжаем бороться с недочётами ))
Всем удачи и добра ))
№51. Активатор замка дверей (ремонт), часть 2
Доброй ночи всем, кто не спит ))

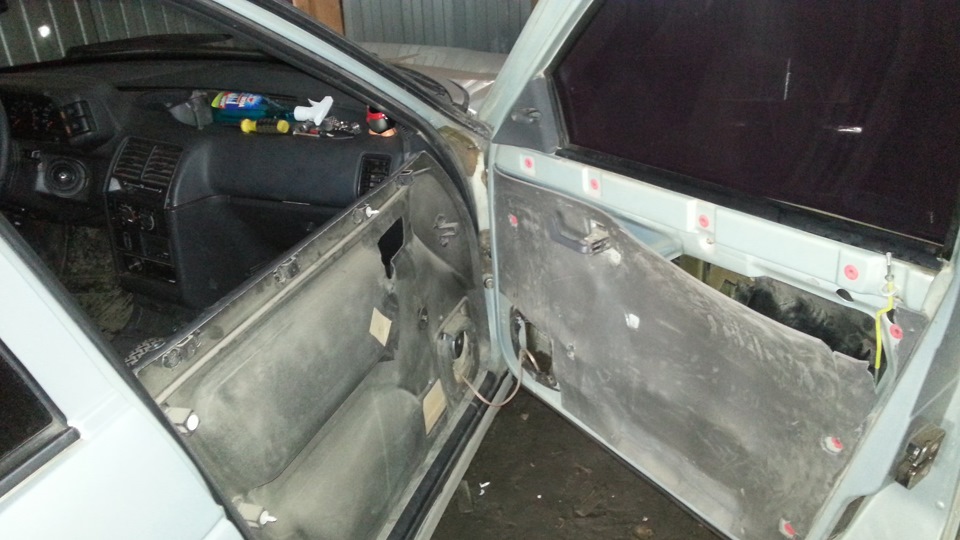

Снял дверную карту, сломав при этом два пистона (надо будет их заменять как-нибудь на новые) …

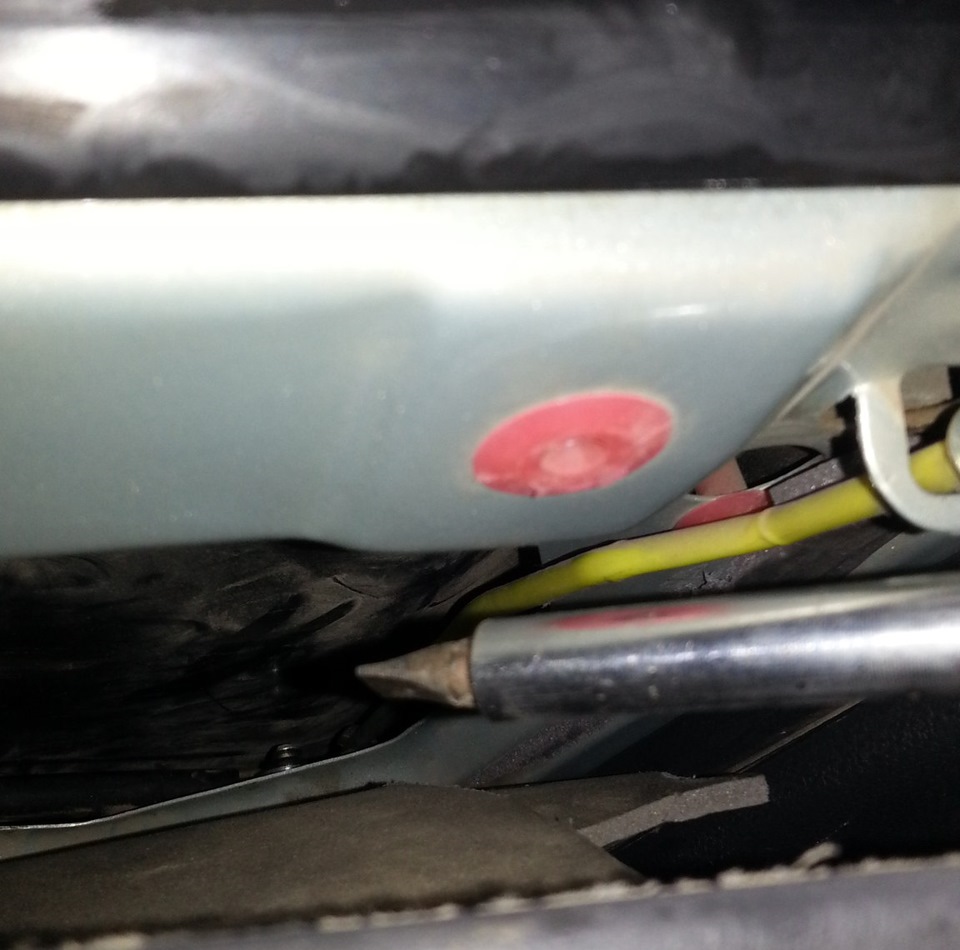

… и достал неисправный соленоид
Сбегал до магазина, купил новые такой же соленоид и всунул на предназначение для него место
Но на этом не остановился, ведь задние двери тоже работают хрен пойми как … вернее, одна хрен пойми как, а вторая никак вообще. Потренировался на более-менее рабочей двери. Разобрал её.

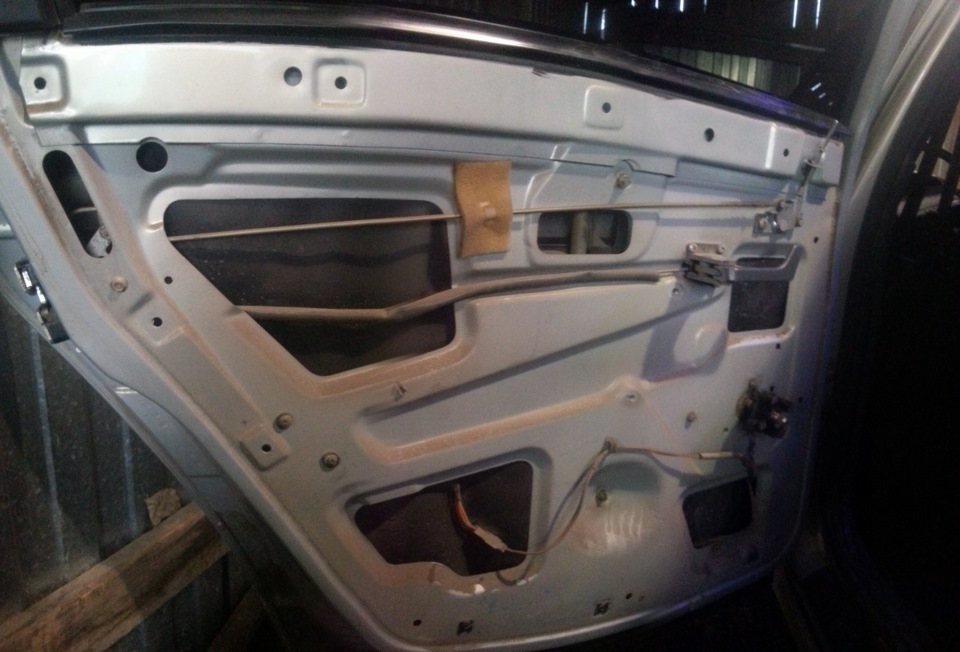

Выглядит она куда проще, чем передние двери.
Достал оттуда соленоид и пока что положил его на полочку в гараже. Осталось купить ещё два двухконтактных соленоида и все двери будут снова работать.
После всего этого, т.к. машина недели две не мылась, решил всё же помыть её. И в самом начале процедуры я увидел такое, от чего обомлел …
А так, всем ровных дорог и и следите за кузовом авто, чтобы не было таких нежданных сюрпризов )!)
Сигналка и ЦЗ, ВАЗ-2110
В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.
Особенности центрального замка ВАЗ
Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.
Блок управления центральным замком имеет следующую распайку:
Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:
Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты. Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации. Другие варианты исключены.
Подружим сигнализацию и ЦЗ
Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:
Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.
Схема подключения ЦЗ ВАЗ
Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.
Чтобы не возникло вопросов, покажем то, что должно получиться в результате:
Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.
Примерная последовательность действий, выполняемых установщиком:
Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.
Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.
Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.
Интересный нюанс, из практики
Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?
Взгляните, что именно может присутствовать в некоторых из комплектаций:
В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.
Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.
Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.
Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:
Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).
Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!
Монтаж актуатора замка ВАЗ-2110
[25] Центральный замок побежден
Всем доброго времени суток.
В прошлой записи я спрашивал у вас помощи и совета по ремонту центрального замка. Всем спасибо за комментарии и отзывчивость.
Сегодня в данном посте я расскажу, как решилась эта проблема.
Итак, изначально проблема была в том, что машина ставилась на охрану, но замки не закрывались. Так же не закрывались и ручным нажатием.
Решено было все разбирать и смотреть.
При разборе выяснил, что в водительской двери стоит обычный двухпроводный актуатор, вместо необходимого 5-ти-контактного. Остальные три контакта уходили к самому замку, это провода на концевик положений открыто/закрыто.
Ну вроде на этом этапе все работает. Принудительно подал на актуатор кратковременно +12В, кратковременно, иначе будет перегрузка и он либо сгорит, либо щетки замкнутся. Он дергается, значит живой.
Полез дальше искать причину. Подумал, что провода могли перетереться в том месте, где заходят в дверь. Вытащил пучок, и не зря. У некоторых проводов была нарушена изоляция — исправил изолентой.
Идем дальше, вычитал, что есть блок управления центральным замком. Нужно теперь его найти.
Вскрыл обшивку пола, чтобы там посмотреть, куда уходит пучок. В итоге нашел конец под печкой со стороны водителя разъем и на нем схему, перемотанную изолентой. Уже тогда я чувствовал, что наверно в ней проблема, но по незнанию, продолжил поиски далее.
Как видим, сюда приходит 6 проводов. Розовый 12В, черный масса, белый, коричневый, желтый, красный — их я описывал выше.
Вот вся подробная схема проводки, цвета у меня совпадали.
В итоге я понял, что все сигналы доходят до этого блока, питание на него есть — а на выходе ничего нет. Значит все таки он мертв.
Поездив по магазинам, везде предлагали мне 8-ми контактный блок, и лишь в четвертом мне улыбнулась удача и был куплен оригинальный 6-контактный блок центрального замка ваз 2110.
Тут же установлен на свое место, с замиранием сердца жму сигналку — и ура! закрылось, открылось. Все как надо!
Ну и раз разобрал уже мноого всего, заодно подтянул все массы.
Еще нашел две свободные фишки двухконтактные там же в ногах водителя под печкой. Может знает кто, для чего они.
