Как снять дверные карты VW Tiguan
Всем доброго времени суток.
Сегодня в нашем блоге мы немного отойдем от демонстрации наших выполненных работ по перетяжке и перешиву салонов автомобилей, но в тоже время мы расскажем о неотъемлемой части нашей работы. В этой записи мы расскажем, как снять дверные карты на VW Tiguan, которые мы перетягивали эко-кожей.
Что Вам понадобится для снятия дверных карт:
1. ключ торекс Т30
2. пластиковые съемники
3. клипсы (на случай, если сломаете)
Кроме стандартных клипс дверные карты в автомобиле VW Tiguan крепятся на болтах торекс. Для того, что бы добраться до двух из них нам нужно снять накладку на ручке двери. Для этого удобно использовать маленький съемник, который не повредит пластик и поможет аккуратно демонтировать эту накладку. Начинать надо с паза, который показан на фото
Сняв накладку дверной ручки Вы увидите два болта, которые нужно открутить.
Дальше откручиваем болты в самом низу дверных карт (на передних картах их два, на задних один)
После этого карты держатся только на клипсах, расположение которых показано на фото
Отщелкнув все клипсы, дверные карты надо немного приподнять вверх, что бы вытащить из паза в районе стекла. Дальше Вам останется только отсоединить тросик открывания двери, и фишки по электрике, и все, дверная карта снята. Установка дверных карт производится в обратном порядке.
Если у Вас остались какие-то вопросы по снятию дверных карт на VW Tiguan, можете обратится к нам за консультацией по телефону: +7 (926) 277-93-99.
Обшивка передней двери
Коды запчастей
При снятии обшивки передней двери существует небольшой риск поломки пластиковых клипс, так как деталь копеечная, то рекомендуем запастись зараее.
| Наименование | Код детали |
|---|---|
| Клипсы обшивки двери | 6Q0868243 |
Инструкция по снятию обшивки
1. Отворачиваем 2 винта снизу двери (головка Торкс 30).
2. Снимаем накладку ручки, поддеваем отверткой накладку через паз.
3. Выворачиваем 2 винта.
4. Начиная снизу поддеваем обшивку. Требуется прилагать значительное усилие. Можно использовать специальный съемник или отвертку (в последнем случае под нее лучше что-то подложить, чтобы не поцарапать дверь).
5. Отжав фиксатор (показан стрелкой), вытаскиваем назад держатель троса и отсоединяем крючок от ручки)
Авторы
Вопросы и ответы
Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.
Передумал, скрыть форму отправки.
Здравствуйте, подскажите пожалуйста, какими инструментами вы поддевали клипсы, оставшиеся в двери после снятия обшивки
Существует их множество, мне удобнее всего «утконосами» работать.
А сколько и какие клипсы,в случае поломки?Спасибо
Номер в статье, обычно не ломают ни одной, но для сохранения нервов можно купить пару.
Шумоизоляция дверей
Вскоре после покупке авто была залита другая параметрия для аудиосистемы. Качество звука стало немного лучше, но все же хотелось еще хоть немного улучшить звучание аудио. А за одно избавиться от звонкого звука при закрытии дверей.
И вот наконец то добрались руки сделать шумоизоляцию дверей)
Шумку делали вместе с другом Alexx775SM у него на даче, неспеша два вечера. В первый день передние двери и во второй задние.
Закупился материалами, и поехал на процедуры)
Далее начался процесс разбора дверей.
Для этого снимаем пластиковую накладку на салонной ручке. Накладка просто поддевается пластиковым съемником и с достаточно сильным усилием сдергивается. Точно так же снимается накладка и на задней двери.
Далее, что бы снять дверную карту откручиваем два винта.

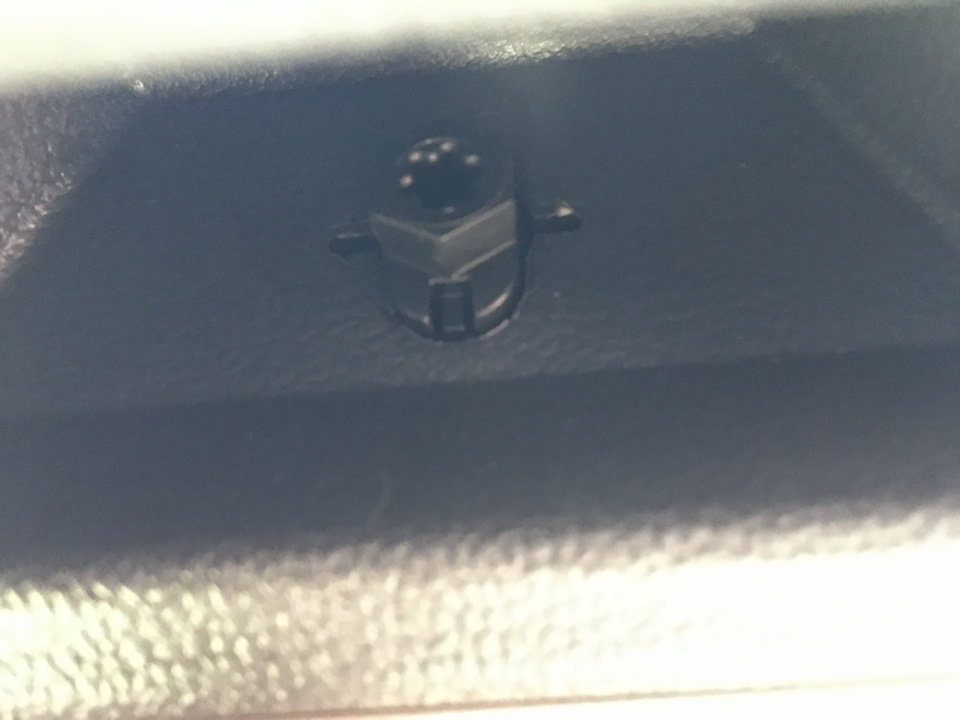

И снизу двери рядом с катафотом находим пластиковый замок, который надо повернуть на 90*.
Для снятия карты задней двери все точно так же, только единственное, что снизу пластиковый замок находится под самой катафотой.
Затем с небольшим усилием отщелкиваем клипсы дверной карты и снимаем ее с двери.
После снятия дверной карты и посмотрев на дверь, с какой же грустью я вспомнил двери прошлой машины Kia Ceed, где можно было полностью разобрать дверь и был просто шикарный доступ 🙂
Дальше сняли пластиковую заглушку на двери. И при помощи шуруповерта сняли динамики на дверях, так как они на заклепках. И пошел процесс шумоизоляции)
На наружную часть двери по максимуму (куда дотянулась рука) обклеил Шумофф М2 и пространство за динамиком заклеил Герметоном А15. Внутреннюю часть двери не стал монолитом заклеивать виброй, просто наклеил немного для жесткости.
Дверная карта обклеивалась виброй М2 и Герметоном А15

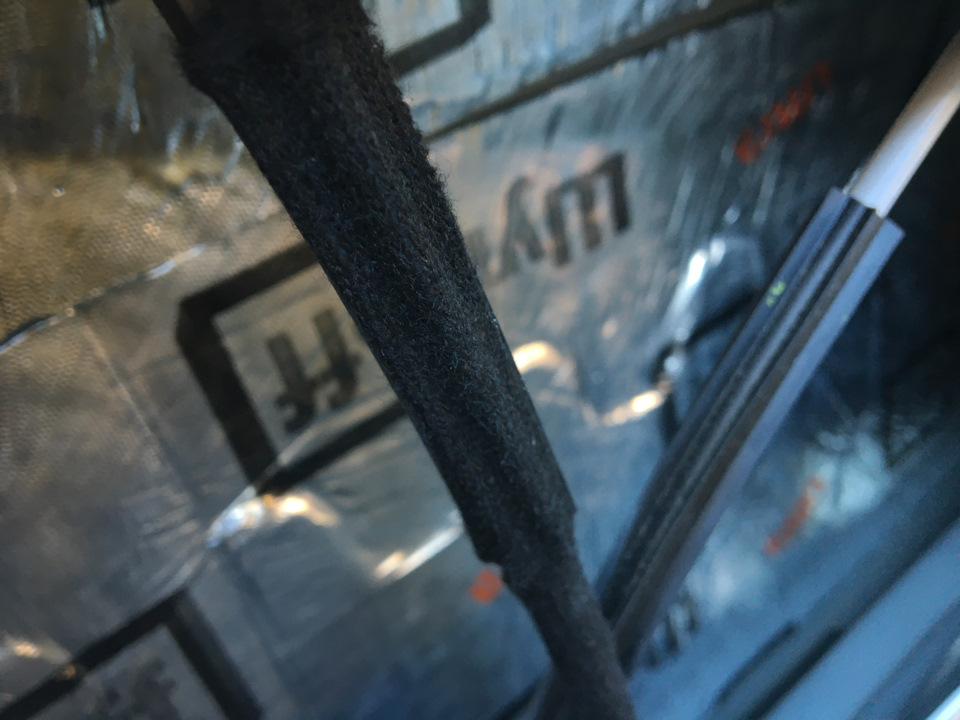

Сверху на двери место соприкосновения дверной карты и двери проклеил антискрипом
Заранее на всякий случай купил немного клипс для дверных карт. Как потом оказалось зря, так как нашел в инете способ как их извлечь из двери не сломав.
Для этого берем шнурок или какую нибудь не толстую прочную веревку. Обматываем ее пару раз вокруг клипсы.
И с силой тянем на себя.
Если вдруг кому то надо, брал клипсы с партийным номером 7l6868243.
Динамики на место устанавливал при помощи алюминиевых заклепок с размером 4.8х10
По материалам на все двери ушло 26 маленьких листов вибры М2 и 3,5 больших листа Герметон А15.
Результатом проделанной работы очень доволен. Музыка стала играть заметно лучше! Не сказать, что теперь стало меньше шумов с улицы, но как то теперь музыка даже на низкой громкости более объемно играет внутрь машины, за счет чего и улицу немного меньше слышно.
Двери стали немного тяжелее, и закрываются теперь с приятным глухим звуком.
Дальше как появится время и возможность буду делать шумку багажника.
Шумоизоляция Tiguan своими руками, ШумOFF
Для начала небольшой лайфхак:
Комплект шумки от Шумофф на 4 двери был куплен заранее, ещё 23го февраля, так как была скидка в 23% (по праздникам обычно устраивают скидки, я прикинул что на 9 мая будет 9%, на день города — 12 июня будет 12% и и.д., получается что на 23 февраля самая большая скидка за комплект😉).
Кому не интересен процесс шумоизоляции, прошу пролистать в конец записи, там есть и двоякие впечатления от шумки, и интересные наблюдения.
2765₽ — комплект шумки (цена комплекта материалов со скидкой), 100₽ — обезжириватель литровый, 450₽ — валик прикаточный.
Комплект состоит из 36-х листов виброизоляции М2 Ultra, 4-х листов шумо-теплоизоляции П4, 4-х рулонов ленты антискрипа Specific.
Далее процесс «шумоизолирования»:
Кстати на задних дверях фиксаторы спрятаны под отражателями
Теперь можно отщелкивать клипсы, начиная с нижних, перемещаемся вверх (клипсы оочень мощно держат дверную карту, поэтому лучше надеть перчатки, пальцам будет больно поддевать пластик).
Верхняя часть обшивки вставляется в паз, поэтому для полного снятия обшивки нужно потянуть её вверх.
Далее будет куча проводов (из блока двери идут к кнопкам стеклоподъемников, к эстетической подсветке, к пищалке и т.д.) которые нужно отстегнуть, поэтому нужен второй человек, который будет держать дверную карту (фото этого процесса не сделал, так как было не до этого).

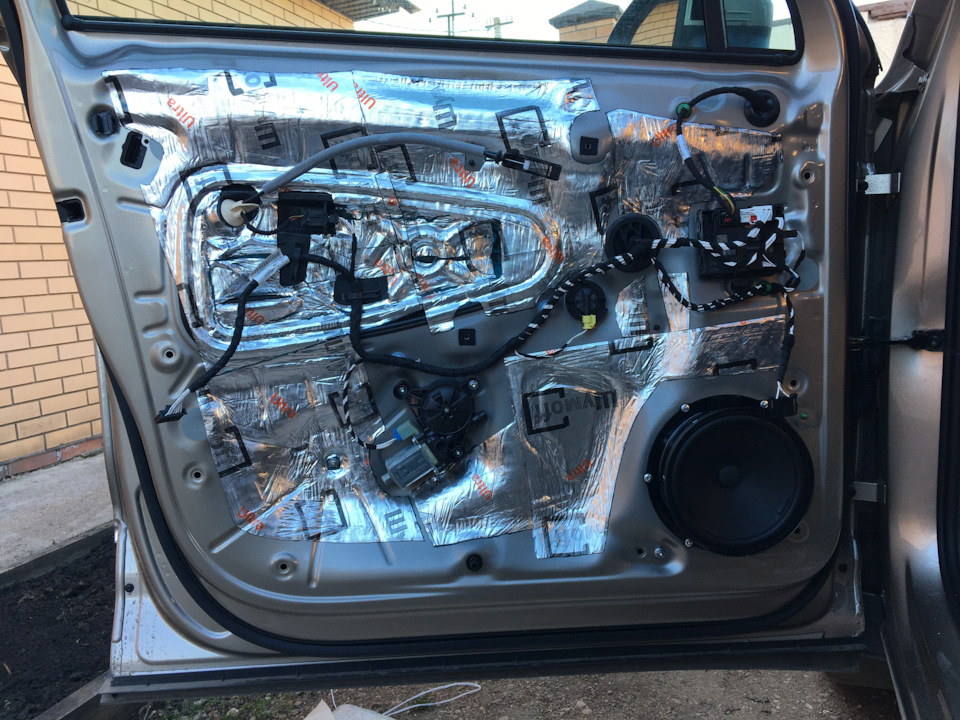

После всего проделанного наконец-то свободная от обшивки дверь.
Далее все собрано в обратном порядке. Двери делал по очереди, по одной штуке в день (если вдруг забуду что и куда подсоединять, то можно будет подсмотреть как все сделано на противоположной двери). Т.е. одну дверь утром полностью разобрали, потом все проклеил, вечером готовую дверь обратно собрали.

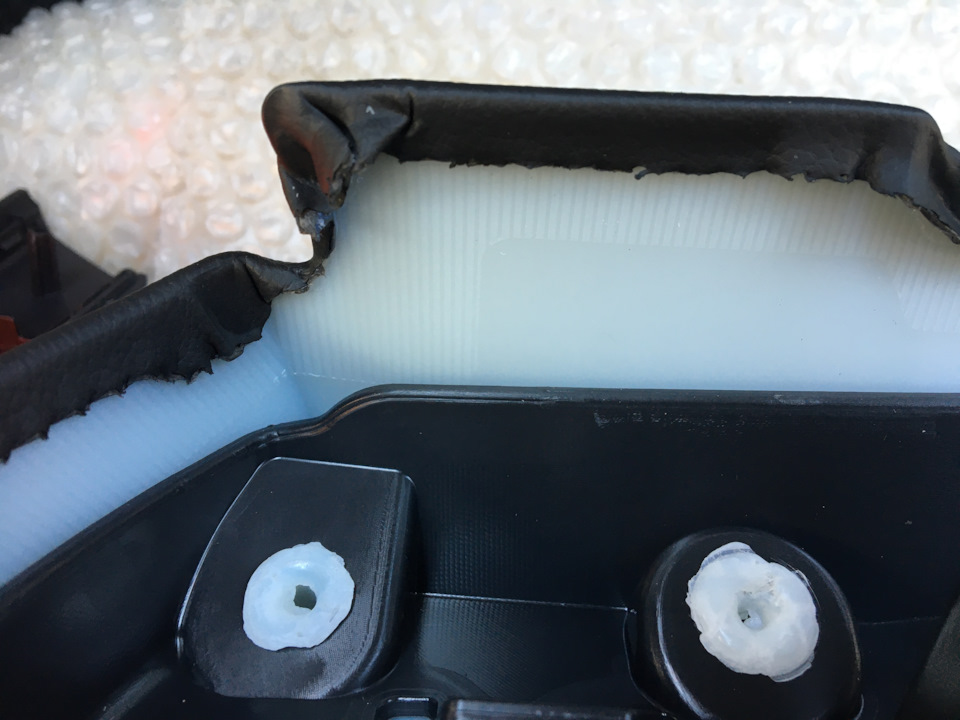

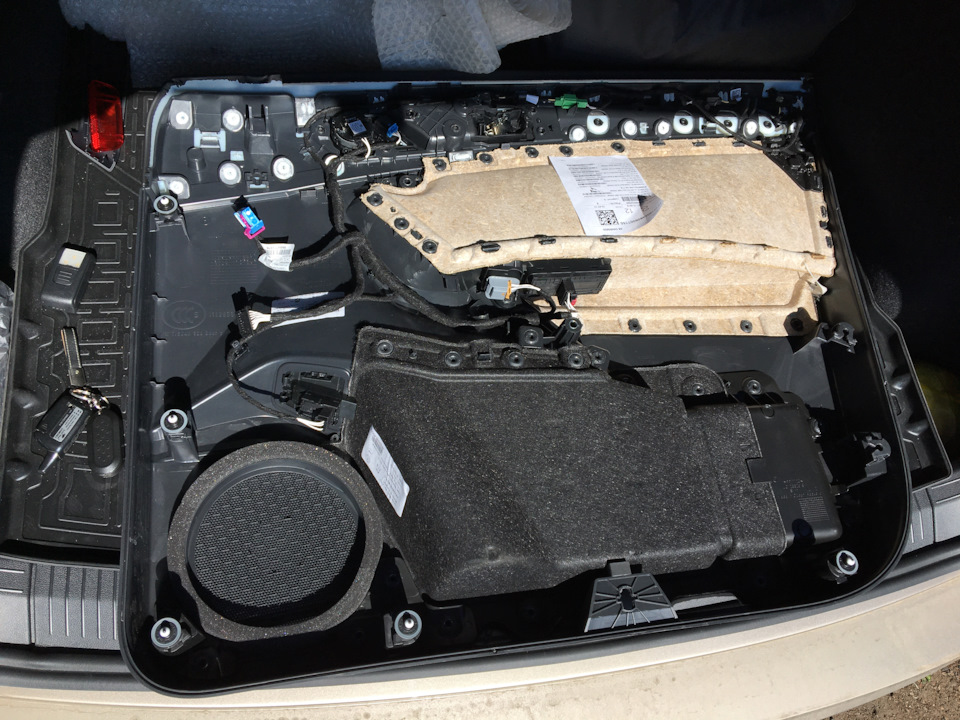

Верхняя мягкая часть дверной карты это просто обтянутый мягким материалом пластик.
Прошу отнестись с пониманием, первый раз делал шумоизоляцию дверей. Первый слой вибры укатан стык в стык по всей поверхности. Второй слой специально укладывал тоже плотно (не пытался экономить), просто было уже лень проклеивать кусочки под проводкой. Осталось еще много лишней виброизоляции (ее я просто отдал родственнику).
Все затевалось больше для улучшения музыки в авто (что бы при добавлении басса на эквалайзере звук был более плотным и что бы дверные карты не плясали в такт музыке, хотя небольшое дребезжание на высокой громкости имеется).
Ощущения от шумоизоляции:
Даже с завода было очень тихо в тигуане (предыдущий авто — VW Polo), шум был «общий», не напрягающий, на который не особо обращаешь внимания. Но после шумоизоляции дверей звук разделился, т.е.я четко слышу шум сквозь стекла, и слышу шум от колес, но при этом не слышу шума сквозь двери (возле дверных карт будто вакуум). Поэтому ощущения какие-то двоякие, типо вроде бы и тише стало, но при этом я стал больше обращать внимание на шум от стекол. Но все равно доволен результатом, музыка заиграла чуть лучше, четче что ли, плотнее, без лишних хрипов. А, и чуть не забыл очень важное наблюдение — задние двери стали закрываться с первого раза (всем известная особенность у тинуанов).
