Разборка обшивки задней двери или коды деталей обшивки

Долго искал на драйве как разобрать обшивку задней двери, но так и не сумел найти какого-то руководства. Везде пишут «разобрать обшивку». При этом некоторые умудряются обломать клипсы, а что там за клипсы не понятно.
Когда у меня летом начала умирать камера заднего вида, решил заодно заморочиться этим вопросом.
Так как машина на гарантии, то к самой камере не полез, но обшивку разобрал. Заодно и отфотал все номера деталей обшивки.
Порядок разборки примерно следующий:
1. Открепляем панель обшивки над стеклом в задней двери.

2. Далее надо немного поработать с большой панелью обшивки под стеклом.
С ней все не так просто.

Но и это ещё не все, её кроме клипс и болтов держит ещё защелки на панелях обшивки по бокам стекла.

3. Снимаем боковые панели на задней двери.

И можно начинать сверху вниз отщелкивать клипсы.

Но полностью не пытайтесь оторвать боковые панели.

Тут надо их отсоединять вместе, либо можно попробовать немного отсоединить верхнюю часть нижней панели и надавить пальцами как показано на стрелках с двух сторон боковой панели, чтобы зацепы с нижней панели вышли из пазов на боковых панелях.

Источник

Устраняем шум пятой двери

Итак, пока дойдут руки до нормальной обесшумки, которая, со временем, конечно, будет, а еще от того, что чесотка рук приходит нежданно негаданно, решил я наконец разобраться с концертом, создаваемым пятой дверью на всех возможных скоростях.
Катализатором сего процесса послужило то, что в строительном супермаркете в отделе автохрени, я заметил ленту «антискрип». Решил протестировать сие изобретение.

Для этого разбираем внутреннюю обшивку задней двери. Последовательность следующая:
1. Откручиваем самую массивную нижнюю часть, которая держится на 4-х саморезах и некотором количестве защелок.
2. Аккуратно отщелкиваем и снимаем. Аккуратно, потому что боковые секции и нижняя — соеденены и самовольно не расцепляются
3. Далее верхняя секция. Отщелкиваем и снимаем
4. Боковые секции в верхней части двери прикручены на саморез.

Был реально удивлен, что корейцы заморочились и приклеили звукоизоляционный мат на пластиковую общивку задней двери.

Далее обезжириваем. Если бы я додумался купить нормальный спрей-обезжириватель перед началом работ, было бы, конечно, проще, но пришлось втихаря юзать ацетон жены))

В общем я проклеил все три технологических заглушки нижней панели

Также края панелей, который соприкосаются с металлом, насколько это имело смысл.

Также места стыка пластик-пластик

В дополнение была извлечена и проклеена «ракушка» для закрывания двери.

В конечном итоге была заменена номерная рамка, которая была заблаговременно проклеена для исключения прямого контакта пластик-краска.

И самое главное — неоднократно было замечено, что при переезде неровностей на небольших скоростях, пятая дверь основательно поскрипывает. Происходит это из-за того, что сама дверь ввиду того, что это кроссовер «играет» и буфера, находящиеся по обе стороны от петли замка трутся об него поскрипывают.
Для уменьшения свободного движания двери я отрегулировал резиновые отбойники по оба нижних угла двери, слегка выкрутив их. Таким образом, дверь стала полостью упираться на них в закрытом состоянии. При этом все также защелкивается без усилия под собственным весом.

Источник

Шумо-виброизоляция двери багажника.

Фото не влезает в одну запись, поэтому отделил запись о шумке задней двери.

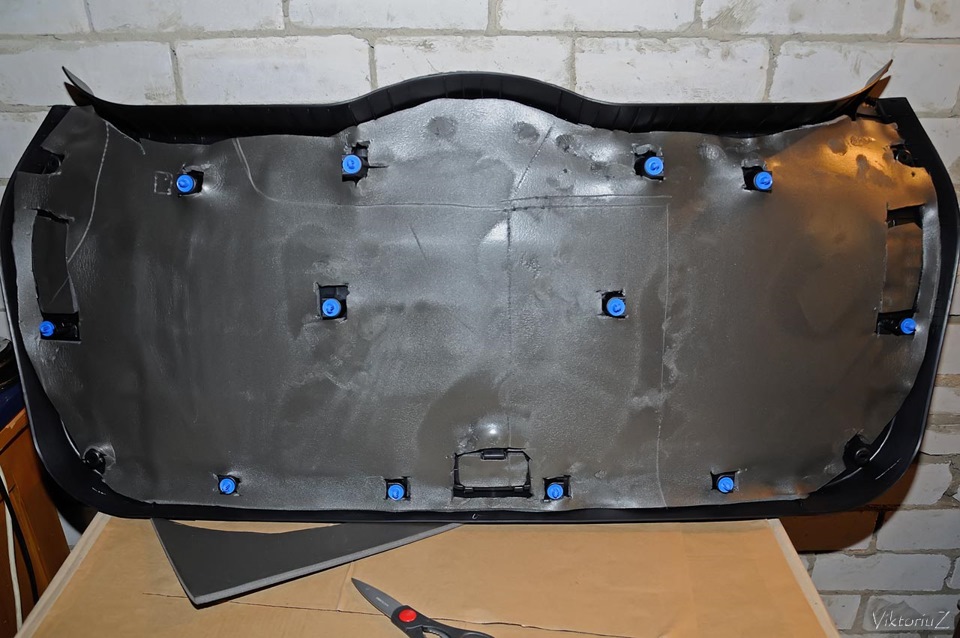

Сильно утяжелять дверь я не стал, оклеивал по принципу 70%:

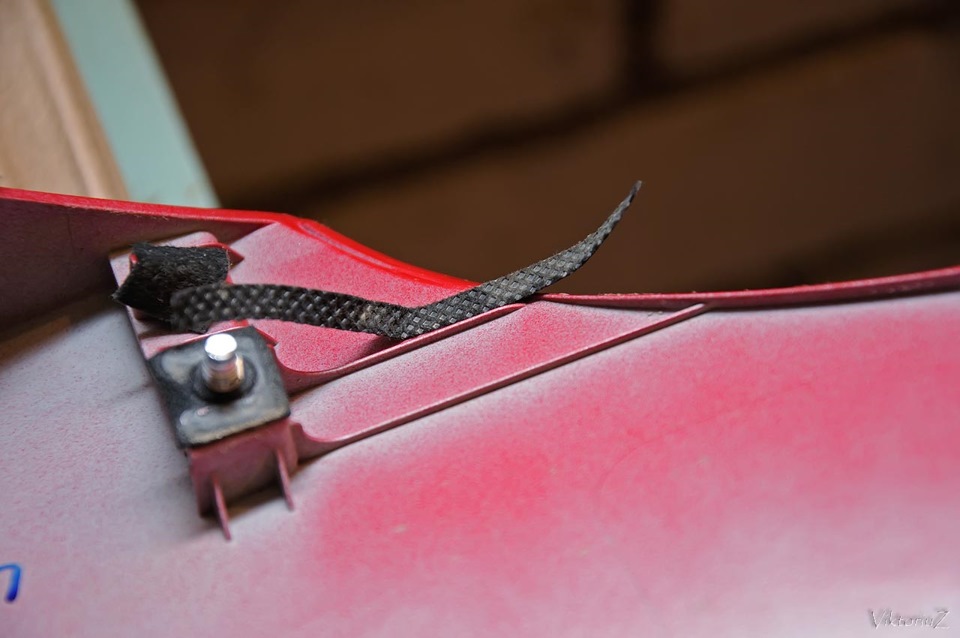

Отклеенные полоски антискрипа и резинки в местах соприкосновения с металлом двери. Поменял их на заранее купленный моделин или по-русски антискрип.

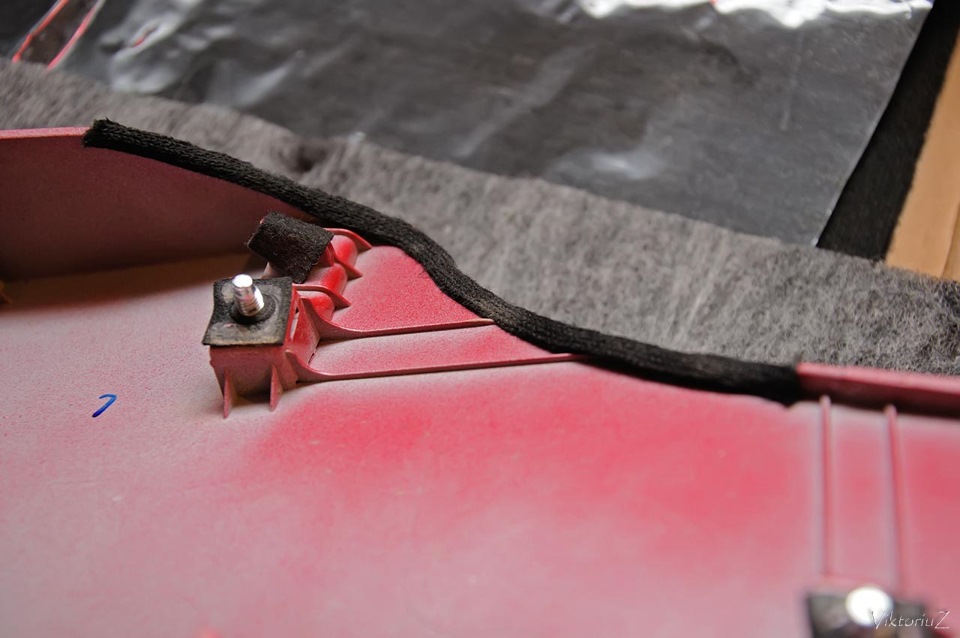

В месте прикосновения со стеклом и металлом, по всей длине накладки, наклеил тот же моделин, нарезанный на полоску в 1 см:

Наклеивать надо аккуратно, чтобы на внешнюю сторону нахлест, под стекло, был примерно 2-3 мм, иначе он будет сильно заметен. Я сильно много запустил на край, посмотрим, как он будет держаться на вечно грязной задней двери, если что разберу, переделаю.

Вместе с багажником ушло около 5-ти листов вибропласта, сплэн пока не считал.

Вот так я провел майские праздники) Работал примерно с 13-ти до 22-х без перерывов, еду с собой брал в гараж. Не успел сделать, хотя планировал, пол, передние арки и потолок, если жена отпустит, то 10 и 11 мая поеду доделывать.

Ощущения.
Сильно шума не убавилось, всё-таки сплэн — это не шумо-, а теплоизоляция. Но эффект конечно есть) Сзади теперь очень глухо, не гремит, не скрипит ничего, бухание на ямках задней подвески стало намного тише. Все двери закрываются просто шикарно, иной раз хочется еще раз закрыть багажник)))

Источник

Шумоизоляция багажного отсека ix35

Привет ребята и девчонки! Небольшое вступление.

Скажите, ну нахрена я решил поставить сабвуфер?! С него все началось. Этот 30 сантиметровый бездушный монстр, сначала заставил купить комплект неплохих динамиков с усилителем, процессор, запилить фальшпол. Зачем я тогда подумал: «не хватает мне штатной музыки с штатным сабом — возьму попробую это барахло». А тем временем, он, светя светя колхозноватой синей подсветкой, стоял в багажнике, и каждый день мне внушал: тебе нужна шумка в двери, в багажник, запили кольца под колонки, сделай акустическую линзу… Я пробовал бежать и сопротивляться, но он находил меня даже во снах: «Ну вот пора заменить меня на кошерный 12″ый морел — иди в гараж, делай шумку и дырку под стелс!». Понимая, что сопротивление уже бесполезно, я пошел в гараж… Он оказался сильней…

Самое интересное, что у меня при басе что-то трещало в багажнике, и я с этим не разбирался — думал надо хорошенько проклеить боковины. Нифига! Боковины залеплены голдом и бипластом 10мм. А непонятный треск остался =)) Остался один вариант — это болтается ручка эвакуации из багажника. Для тех кто незнает — расположена изнутри крышки багажника внизу обшивке. Её следует использовать если вы едете с друзьями в лес или на речку, только с скотчем поперек лица и веревкой на руках и ногах =) В следующий раз врублю негров и буду сидеть в багажнике слушать — вариантов осталось немного.

А на ходу все прекрасно, повторюсь, задницу как отрезали =)

З.Ы. Сдох аккумулятор, не выдержал, пришлось быстро ставить варту. Думал успею не спеша купить гель, а пришлось быстро ставить кислоту ((

Источник

Снятие и установка обивки задней двери (для применения на моделе Hyundai ix35)

#обивка задней двери #кузов #Hyundai_ix35 #Хюндай_айИкс35

Обивка задней двери

Примечание:
— Ниже описаны снятие и установка обивки в двери с правой стороны. Снятие и установка в двери с левой стороны выполняются аналогичным образом.
— Соблюдаем осторожность, чтобы не поцарапать обивку, дверную панель и другие части.

1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.

Внимание:
Во избежание повреждений элементов обивки при работе отверткой с плоским жалом как рычагом, оборачиваем отвертку изоляционной лентой.

2. При помощи специального съемника для панелей или отвертки, осторожно поддеваем внутреннюю треугольную крышку задней двери, чтобы преодолеть усилие трех пластиковых фиксаторов, и затем ее снимаем.

Примечание:
Если какой-либо пластиковый фиксатор стался на панели двери, то аккуратно извлекаем его специальным съемником для фиксаторов и затем устанавливаем на внутреннюю треугольную крышку задней двери.

3. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления крышки внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, …

…и затем окидываем ее вниз.

4. Крестовой отверткой отворачиваем винт крепления крышки внутренней ручки открытия двери.

5. Отводим внутреннюю ручку открытия двери и затем снимаем ее крышку, преодолев подходящим инструментом усилие фиксаторов.

6. При помощи плоской отвертки осторожно поддеваем пластиковую заглушку верхнего винта крепления обивки двери, расположенного на заднем торце двери.

7. Затем крестовой отверткой отворачиваем этот винт крепления.

8. Аналогичным образом извлекаем заглушки и отворачиваем винты крепления обивки двери, расположенные внизу на заднем торце двери, …

… а также вверху на переднем торце двери.

9. При помощи плоской отвертки осторожно поддеваем пластиковую заглушку винта крепления обивки двери, расположенного в рукоятке двери.

10. Затем крестовой отверткой отворачиваем этот винт крепления.

11. При помощи специального съемника для панелей или отвертки поддеваем обивку двери через специальную прорезь, расположенную внизу двери.

12. Потянув на себя, отсоединяем пластиковые фиксаторы обивки, расположенные по всему периметру.

13. Затем приподнимаем и отсоединяем обивку от самой двери.

14. Нажимаем на стопорный язычок…

… и отсоединяем электрический разъем переключателя стеклоподъемника, расположенного в обивке двери.

15. После этого окончательно снимаем обивку двери.

16. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

Видеообзор процедуры снятия и установки обивки задней двери Hyundai ix35
