Как правильно рассчитать угол наклона и высоту односкатной крыши

В мире существуют тысячи архитектурных традиций внешнего вида крыш. В современной архитектуре довольно популярны односкатные формы крыш. Они идеально сочетаются с ландшафтным дизайном и многообразны в исполнении. Модный тренд пришел к нам из Австралии, где отсутствие снега позволяет творить с архитектурой жилых домов все, что диктует фантазия.

Но в снежных регионах России такую крышу нужно строить только с соответствующим уклоном и в правильном направлении. Одним словом, главный параметр функциональности – угол наклона односкатной крыши. Как правильно его рассчитать вы узнаете из нашей статьи.

Содержание

Чтобы у вас было общее представление об односкатных кровлях, посмотрите это видео:

Шаг 1. Рассчитываем постоянные и динамические нагрузки

Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которое всегда находится на крыше, а также антенны, ТВ-тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.

А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который может срывать односкатные крыши ввиду их парусности. Рассмотрим их подробнее.

Снеговые нагрузки

Давление снега также зависит от угла наклона. К примеру, для Московского региона при скате кровли в 30℃ нагрузка составит порядка 130 кг/кв.м.

А если сделать кровлю круче 45°, снег с большой вероятностью не сможет на ней задерживаться, но это зависит от шероховатости кровельного покрытия. Для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать в пределах 35-30°:

Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной кровли сам – это 15°. А максимальный – 60°, делать крышу более крутой нет смысла.

Ветровые нагрузки

В регионах с сильными ветрами крышу с большим уклоном может легко сорвать. В этом случае плоскость ската лучше обращать к наветренной стороне. Но и слишком пологую кровлю не стоит делать по той же причине.

Комбинированные нагрузки

Обязательно рассчитайте для односкатной крыши такое значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. критическую точку, которую должна выдерживать стропильная система.

К примеру, вам придется в сильную бурю и снегопад выйти на крышу, да не одному, а с помощником. Выдержит ли ваша конструкция одновременно и снег, и ветер, и двух человек? Лучше знать об этом заранее.

Шаг 2. Подбираем уклон крыши

Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно сбрасывать тонны снега с крыши каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – более пологий. Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!

Крутые односкатные крыши

Чем больше угол односкатной крыши, тем быстрее по ней стекает вода. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле лучше заметна визуальная эстетика выбранной черепицы или металлопрофиля, что часто играет немалую роль для владельцев дома.

Малоуклонные односкатные крыши

Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому есть риск застаивания воды, скопления грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховатое.

Главное требование к кровле — чтобы вода при таянии снега или после дождя не оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон, то влага будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов кровли:

Но есть и свои плюсы: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.

Однако в этом случае нужно тщательно позаботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. Необходимы такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

Со стандартным углом наклона односкатная кровля строится так:

Минимальный угол односкатной крыши

Односкатную крышу, угол которой всего 3-5° или совершенно плоскую, нередко делают инверсионной. От обычной кровли она отличается тем, что внутренняя многослойная начинка пирога формируется в строго противоположном порядке. А в качестве кровельного покрытия используют материалы с высокой стойкостью к физическим нагрузкам и к истиранию. На такой кровле часто устраивают веранды, сады или зоны отдыха.

Шаг 3. Определяемся с требованиями к уклону

В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.

Вентилируемая конструкция

Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.

Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.

Невентилируемая конструкция

Этот тип односкатной крыши преимущественно встречается на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6°, хотя никаких ограничений к нему нет.

Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которых, к слову, и так почти не образовываются в подобных постройках:

Шаг 4. Вычисляем точный угол ската

Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:

Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.

Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха.

Шаг 5. Ограничиваем круг выбора кровельного покрытия

Свои требования к минимальному и максимальному углу наклона односкатной кровли имеют и современные кровельные материалы:

Конечно, чем меньше угол, тем более дешевые материалы вы можете применять: рубероид, профнастил и подобные им.

Вы удивитесь, но специально для малоуклонных кровель сегодня разрабатывают те же виды кровельного покрытия, что обычно используются при наклоне не менее 30°. Зачем? Такова мода в Германии, которая дошла и до нас: односкатная крыша почти пологая, а кровля – стильная. Но как? Просто производители улучшают качество замков, делают больше область нахлеста и тщательнее продумывают защиту от грязи. Вот и все хитрости.

Шаг 6. Определяемся со стропильной системой

А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:

Или как в этом проекте:

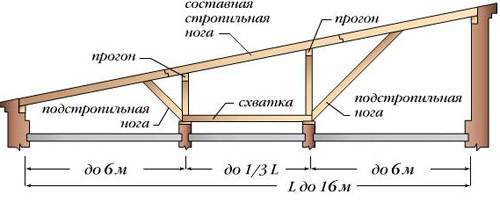

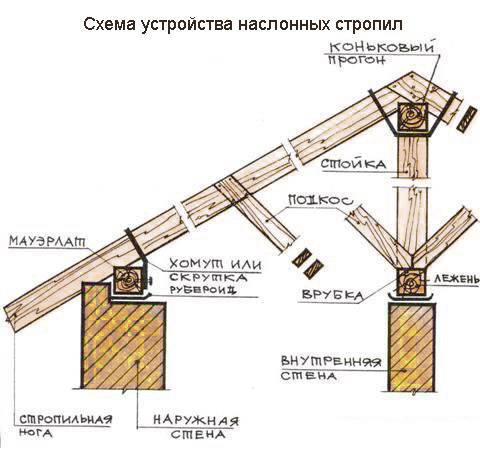

Наслонные стропила

Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.

Скользящие стропила

В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.

Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Шаг 7. Вычисляем высоту односкатной крыши

Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.

Способ №1. Геометрический

Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Еще один вариант расчета длины стропильных ног такой:

В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:

Х = А / sin Y

На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.

Способ №3. Онлайн-калькуляторы

Кстати, рассчитать нужный угол односкатной крыши помогут также современные онлайн-калькуляторы. Обычно их настраивают под действующие СНиПы – «Нагрузка и воздействие» ТКП 45-5.05. Но этот метод можно использовать только как дополнительный.

Вычислили? А теперь переходим к строительству самой крыши:

Надеемся, что вы во всем разобрались легко!

Источник

Расчет односкатной крыши, угла наклона

С помощью данного калькулятора можно провести расчет односкатной крыши — угла наклона ската, точное количество обрешетки, количество и размер стропил. Бесплатный строительный онлайн калькулятор по расчету односкатной крыши.

Укажите кровельный материал:

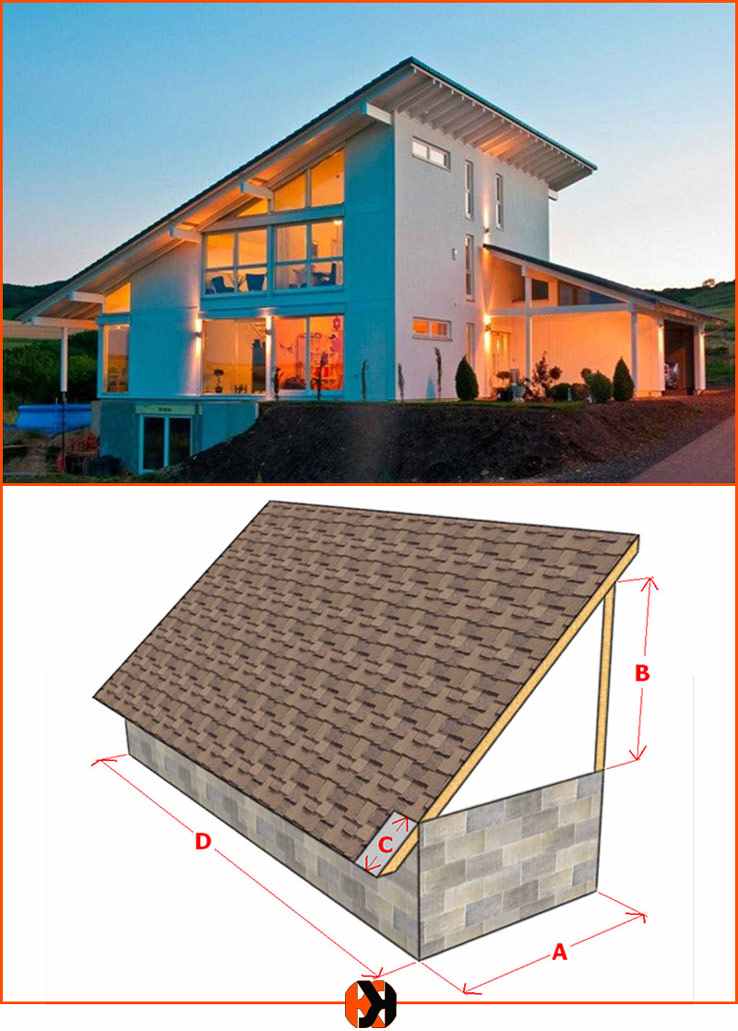

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов E (см)

Длина свеса переднего и заднего C (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор односкатной крыши поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать требуемый объем обрешётки и других материалов, необходимых в строительстве крыши. Калькулятор поможет произвести расчеты по большинству существующих кровельных материалов. Здесь вы сможете произвести расчеты битумной, цементно-песчаной, керамической черепицы, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Данный калькулятор сможет рассчитать параметры любой односкатной крыши, в том числе плоской.

Обратите внимание!
Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Односкатная – простейшая конструкция крыши. Поскольку она имеет только один скат, то и строится довольно просто, да и расход материалов при этом является минимальным. Этот вид крыши часто применяется в строительстве гаражей, сараев, различных нежилых вспомогательных строений, как с чердаком, так и без него.

При постройке односкатной крыши можно использовать любые виды кровельных материалов, изоляционных материалов и утеплителей. Устанавливать такую крышу можно под разными углами, однако чаще её угол делают малым, вплоть до 0º (плоской крыши). Но важно помнить, чем меньше угол, тем сильнее это сказывается на снеговых нагрузках, а значит такую крышу нужно своевременно чистить от снега.

При заполнении полей калькулятора вы можете свериться с дополнительной информацией, расположенной под знаком .

Если у вас возникнут вопросы или появятся идеи по улучшению калькулятора, то вы можете воспользоваться формой комментариев, находящейся внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).

Площадь поверхности крыши

Площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

Примерный вес кровельного материала

Суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил

Полная длина стропил от конька крыши до края ската.

Количество стропил

Для возведения крыши вам потребуется данное количество стропил, если располагать их с указанным вами шагом.

Минимальное сечение стропил / Вес стропил / Объем бруса

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.

Источник

Расчет площади односкатной крыши, онлайн калькулятор

Самостоятельный расчёт

Есть пять основных факторов, которые влияют на несущую способность односкатной крыши:

Необходимо отметить, что два первых параметра между собой взаимосвязаны. Существуют определённые нормативы, которые обозначают – при каком угле наклона, какой кровельный материал может быть использован. К примеру:

То есть, производя расчёт односкатной крыши надо в первую очередь решить, какой у кровли будет покрытие. Исходя из этого, принимать решение относительно наклона ската.

Что касается климатических условий, то здесь за основу берутся две позиции: нагрузка снежная и ветровая. Оба значения относятся к временным нагрузкам, так как действуют не постоянно. Но учитывать их надо обязательно. Для этого применяют специальные формулы.

Снеговая нагрузка

S = Sg * µ, где Sg – это нормативная масса снежного покрова на 1 м² плоскости ската, µ — поправочный коэффициент, в основе которого лежит угол наклона односкатной крыши. Для наклона до 25°, коэффициент равен «1», выше этого значения – «0,7», выше 60° коэффициент не учитывается.

Ветровая нагрузка

W = Wo * k, где Wo – норматив, действующий в определённом регионе, k – поправочный коэффициент, учитывающий высоту расположения крыши над землёй, тип местности, место застройки (открытые или закрытое).

Необходимо понимать, что обе нагрузки не учитывают частные ситуации. К примеру, резкий сильный порыв ветра, которые в районе застройки случаются крайне редко. Или выпавшая за одни сутки месячная норма снега. Поэтому рекомендуется в процессе расчёта стропил и остальных элементов односкатной крыши увеличить конечное значение на 15–20%.

Добавим, что нормативные значения снеговой и ветровой нагрузки можно найти в свободном доступе в интернете. Они могут быть графическими или табличными.

Нагрузка от кровельного материала

Две предыдущие нагрузки относятся к категории «временных». Но есть так называемые постоянные, которые в первую очередь ложатся в расчёты стропил односкатной крыши. По сути, в этой конструкции постоянная нагрузка – это кровельный материал, а точнее, его вес с учётом на 1 м² поверхности ската.

Сложность расчёта этого вида нагрузки заключается в том, что у некоторых материалов в расчёт берётся не фактическая площадь, а реальная (в основном полезная). Все дело в том, что большинство кровельных материалов укладываются на обрешётку крыши с нахлестом, который сокращает площадь покрытия, но увеличивает вес изделий с учётом давления на 1 м² покрываемой поверхности. При этом надо обязательно учитывать всю со свесами и карнизами, выступами с боков.

Минимальный уклон односкатной кровли: от чего зависит и как рассчитать ↑

Рулонная кровля имеет верхний предел крутизны в 25°, хотя рекомендуется не нарушать границу в 15°, чтобы не усложнить устройство.

Для шифера (асбестоцементных волнистых листов) требуется значительно больший уклон – начиная 25° (усиленный профиль) или 35° (обычный). Кстати, нахлест листов полностью зависит от этого значения и чем больше наклон, тем больше будет и нахлест.

Еврошифер более «лоялен» к крутизне ската. Минимальный уклон для него – 6°. При этом для

Металлочерепицу теоретически можно укладываться с уклоном, начиная от 10°. Однако практически в пределах от 10° до 20° могут возникнуть проблемы с герметизацией всех стыков листов. Наиболее приемлемым решение будет использовать металлочерепицу для крыш с уклоном более 20° и уже необходимости обеспечить дополнительную герметизацию.

Профнастил можно начать использовать, начиная с 5°. Следует помнить, что при 10° нахлест необходимо увеличить, а в стыки закладывать уплотнительную ленту.

Фальцевую кровлю с заводским фальцем или изготовленным непосредственно на стройплощадке используют для оснований с уклоном, начиная с 8°. При грамотной герметизации стыков фальцев это значение можно уменьшить до 3°.

Битумную гибкую черепицу применяют при угле наклона не меньшем, чем 11°. Вплоть до 18° укладывается сплошной подкладочный слой, при больших значениях – рулоны раскатывают только по внешнему контуру плоскости ската и изолировать дополнительно отверстия.

Керамическую и бетонную черепицу укладывают, начиная от 22°. При устройстве под черепицей дополнительного гидроизолирующего слоя угол можно уменьшить до 10°. Однако черепицу довольно редко используют для односкатных крыш в силу их большого веса.

Как посчитать уклон кровли: рекомендуют профессионалы ↑

Для измерения уклонов профессионалы рекомендуют использовать специальный угломер конструктора М. А. Козловского.

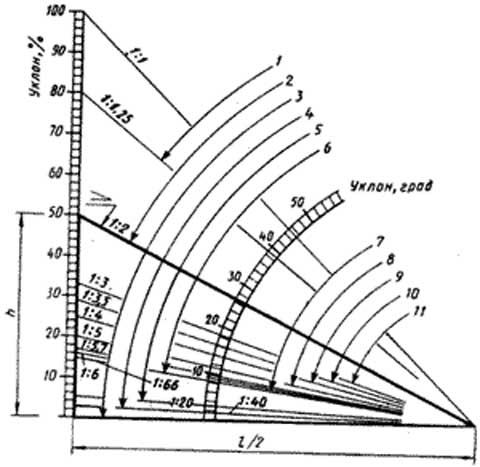

Расчет уклона кровли в процентах проводят по следующей схеме.

Таким образом, можно по графику определить минимальный угол наклона, рекомендованный для использования в той или иной группе материалов для кровли.

Новые публикации

2020 Стильная кровля крыши

Изображения, опубликованные на нашем сайте, взяты из открытых источников. Если вы автор изображения, то свяжитесь с нами через форму контактов, и мы постараемся быстро решить этот вопрос.

Рекомендации от профи!

Аксессуары для бани
Беседка своими руками
Бетонный забор
Буржуйка своими руками
Веранда своими руками
Винтовой фундамент
Дачный туалет своими руками
Декоративный кирпич
Забор из камня
Заливка фундамента
Как сделать забор
Калитка из профнастила
Камин своими руками
Кирпичный забор
Клумбы своими руками
Кованые ворота
Крыльцо своими руками
Купель для бани
Курятник своими руками
Лестница своими руками
Металлические ворота
Монтаж вагонки
Монтаж поликарбоната
Насос для дачи
Обустройство гаража
Ограждения для клумб
Отмостка своими руками
Парилка в бане
Перила для лестниц
Погреб своими руками
Покраска стен
Пресс своими руками
Решетки на окна
Рулонные ворота
Сарай своими руками
Сигнализация для дачи
Скамейки для дачи
Столбы для забора
Стяжка пола
Твердотопливные котлы
Теплица своими руками
Установка забора
Утепление дома
Утепление мансарды
Утепление фундамента

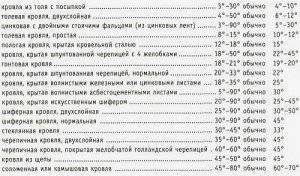

Влияние типа материала на угол наклона

Важным фактором в определении правильного положения крыши является выбор материала для настила. К примеру, применяя мягкую кровлю, наклонный угол будет существенно меньше, нежели при перекрытии шифером.

Ондулин и профнастил

Обязательное условие использования этих видов материалов – это наличие постоянного воздухообмена в подкровельной части крыши.

Шифер

От величины угла зависит и, каким будет нахлест между листами. Чем больше градус, тем сильнее каждый элемент накладывается друг на друга.

Металлочерепица

Другие виды

От чего зависит наклонение кровельных скатов

Чтобы определить крутизну будущей крыши и посчитать стройматериалы на ее возведение, необходимо учесть следующие факторы:

Зависимость здесь такая: при небольшом уклоне (до 30°) объем чердачного пространства невелик из-за низкого конька, а воздействие ветра на конструкцию минимально. Зато на поверхность крыши ложится много снега, оказывающего статическую нагрузку. И наоборот, скаты под большим углом (от 45°) обеспечивают хороший сход снегового покрова и увеличение размеров чердака, но подвергаются динамическим ветровым нагрузкам.

Влияние кровельных материалов косвенно, поскольку их можно подбирать в зависимости от наклонения скатов. К примеру, покрытия из стандартных листов – шифера, металлочерепицы или профнастила – нельзя использовать, когда уклон составляет меньше 22°, иначе при ливневом дожде или таянии снега затекание воды на чердак обеспечено. Применяемость тех или иных стройматериалов в зависимости от крутизны показана на схеме:

Также большое влияние оказывает выбранный тип крыши – плоская или скатная. Первую принято делать на железобетонных перекрытиях и других мощных конструкциях, способных выдержать давление мокрого снега. Пологое покрытие состоит из одной или нескольких плоскостей, наклоненных под углом 1—3° в сторону наружных водостоков или внутренних канализационных труб.

Плоскости скатных кровель частных домов обычно ориентированы наружу и отличаются большей крутизной. Угол наклона зависит от формы крыши и находится в таких диапазонах:

Все плюсы и минусы односкатной крыши

Среди опытных строителей есть приверженцы и противники такого типа укрытия зданий.

В пользу этого способа стоит сказать следующее:

Стоит обратить внимание и на то, что конструкция крыши не позволяет обустроить уютную мансарду или чердак, из-за чего некоторые хозяева отказываются от этого способа настила поверхности дома. Односкатная крыша является одним из наиболее простых вариантов кровельных конструкций, с устройством которой можно без особых проблем справиться своими руками

Нужно лишь изучить основные особенности технологии и сделать все в строгом соответствии с инструкцией

Односкатная крыша является одним из наиболее простых вариантов кровельных конструкций, с устройством которой можно без особых проблем справиться своими руками. Нужно лишь изучить основные особенности технологии и сделать все в строгом соответствии с инструкцией.

Рассматриваемая конструкция привлекательна, прежде всего тем, что для ее устройства не нужно большое количество строительных материалов. Какие-то серьезные навыки и большой опыт для выполнения такой работы тоже не нужны. Односкатная крыша имеет предельно простое устройство и отлично подходит для жилых и хозяйственных построек.

Лучше, если разработкой проекта односкатной кровли будет заниматься специалист. Это существенно упростит работу домашнего мастера. Ему останется лишь выполнить все в соответствии с инструкцией и радоваться полученному результату.

Основным материалом изготовления односкатной крыши является натуральная древесина. Она применяется для создания обрешетки, балок, стропил и прочих элементов. В качестве финишного покрытия чаще всего используется шифер и его более современный аналог под названием ондулин, нередко применяется черепица и прочие материалы.

Прежде чем приступать к устройству односкатной кровли дома своими руками, необходимо рассчитать оптимальный уклон ската крыши.

Как уже отмечалось, главным моментом, на который нужно ориентироваться на данном этапе, является то, какой финишный кровельный материал решит использовать владелец. К примеру, металлочерепица или тот же шифер задерживают осадки не так, как металлопрофиль. И все эти моменты нужно обязательно учитывать на этапе проектирования и расчета кровельной системы.

В случае применения рубероида и прочих рулонных кровельных материалов можно делать минимальный уклон на уровне 5-10 градусов. При использовании шифера уклон рекомендуется увеличить до 20 градусов. Если же крыша будет крыться черепицей, минимально допустимый угол наклона составляет 20-30 градусов, но лучше ориентироваться хотя бы на 35 градусов.

Помимо типа финишного кровельного покрытия необходимо учитывать и основные особенности рельефа местности, в которой построен дом. К примеру, если здание расположено так, что его крышу может со всех сторон обдувать ветер, угол наклона ската можно уменьшить. Если же дом располагается среди густых насаждений высоких деревьев, настоятельно рекомендуется обустраивать более крутые скаты, т.к. одной лишь силы ветра для удаления всего снега определенно не хватит.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Зависимость высоты кровли и полезной площади мансарды (чердака) от наклона крыши

Изменение высоты кровли, помимо изменения снеговых и ветровых нагрузок на стропильную систему, ведет к изменению полезной площади помещения под скатами.

Изменение полезной площади в зависимости от высоты кровли

Поскольку полезной высотой мансарды принято считать 2,5…3 м, подъем кровли (с учетом перекрытия мансарды) на высоту более 5 м нерентабелен. С учетом этих параметров для мансардных помещений принимается угол ската от 25о (для односкатных и двускатных построек). Если используется мансардный тип кровли, верхняя ее часть может иметь уклон в 10…20 градусов, нижняя – 50…80.

При этом расположение мансардного помещения может варьироваться в зависимости от типа кровельной системы.

Как видно из иллюстрации, более сложные конструкции с выносными консолями или смещением дают большее полезное пространство. Однако из возведение затруднено большим количество расчетов для расположения стропил и балок, измененной конфигурацией кровли в целом, проблемами с настилом кровельного материала.

При этом учитывается также использование пространства мансарды. Так, если под «аттиковыми» (расположенными между межэтажным перекрытием и наклонной частью мансардного потолка – мауэрлатом) стенами планируется устроить спальные места, высота стены принимается меньше, чем если там предполагается расположить рабочее место или шкаф нормальной высоты.

Устройство аттиковой стены для жилых мансард

Высота аттиковой стены для жилых мансард принимается 60…220 см:

Таким образом, выбирая в зависимости от конфигурации мебели (оборудования) минимально допустимую высоту аттиковой стены и уклон кровли, можно рассчитать полезную площадь мансарды при известной высоте конька или размере «заложения» (половине ширины дома).

Оптимальные показатели расчета угла наклона крыши в один скат

Как же рассчитать угол наклона односкатной крыши самостоятельно? Начнем с определения нагрузок на будущую кровлю, а затем, выберем оптимальный угол уклона кровли.

1. Расчет нагрузок на кровлю

Нужно учесть постоянные и переменные нагрузки. К постоянным отнесем вес всех строительных материалов и оборудования (антенны, вентиляция и пр.). Переменные нагрузки – это осадки, ветер и вес работников с оборудованием, если вдруг понадобится ремонт крыши.

I. Снег. Если зима в вашем районе проходит почти без снега, то смело можно выбирать минимальный угол ската. В условиях снежной зимы, крыша в 20-25 градусов испытывает снежные нагрузки около 150 кг/м2. В такой местности специалисты советуют делать скат с уклоном 45 градусов, чтобы обеспечить постоянное и равномерное схождение снега с крыши. Средняя зима (центр и средняя полоса России) позволяет выбирать оптимальный уклон в 30-35 градусов. Однако эта цифра будет зависеть от следующего фактора:

II. Ветер. В местности, где преобладают сильные ветра, крышу с крутым уклоном может легко сорвать. В этом случае низ ската лучше располагать к ветру. Для расчета уклона кровли в ветреных районах лучше воспользоваться специальной картой ветровых нагрузок:

III. Дождь и град. Сила падающего града и дождевых капель также оказывает давление на крышу. Крутой уклон сглаживает эти нагрузки, защищая кровельный материал от повреждений в регионах, где часто встречается непогода.

Делаем вывод: несмотря на то, что минимальный уклон 10-20 градусов упрощает работу и удешевляет расходы, оптимальным считается скат под 35-45 градусов, при котором кровля надежно защищена от нагрузок и погодных катаклизмов.

2. Определяем оптимальный уклон

Технические и эстетические характеристики на стороне крутой односкатной крыши, так как пологие скаты могут пропускать влагу, удерживать снег и мусор. Однако для хозяйственных построек, гаражей и небольших домиков крутой уклон совершенно не обязателен, ведь убрать снег и грязь можно и вручную, а обезопасить кровлю от протекания помогут современные герметики. Итак, если мы выбираем:

3. Базовые расчеты

Чтобы обеспечить нужный уклон, нам необходимо рассчитать длину стропильной ноги и высоту поднятия несущей стены. Воспользуемся известными формулами, которые применяют все строители.

Lbc=Lсд x tgA, где Lbc – высота, на которую нужно поднять стену; Lсд – длина стены дома (без учета дополнительного подъема для ската); А – выбранный угол наклона кровли.

Длину стропильной ноги (Lc) найдем по такой формуле: Lc=Lbc/sinA.

Мы получили длину стропилины от стены до стены. Также, нам необходимо учесть задний и передний свесы, которые нужны для дополнительной защиты от влаги и ветра (обычно берутся по 40-50 см). Так, конечная длина стропильной ноги будет равна: (Lc) 3,36 м + 1 м=4,36 м.

Снеговые и ветровые нагрузки

При проектировании кровли всегда учитываются снеговые и ветровые нагрузки на стропильную систему. Чем круче скаты, тем меньше снега на них задержится.

Для правильного вычисления необходимой прочности конструкции вводится поправочный коэффициент:

Для простоты вычислений используют карты, в которых отмечены средние значения снеговой нагрузки по регионам РФ.

Примеры расчета

Правила проведения расчетов просты: находим свой регион, определяем снеговую нагрузку, выделенную своим цветом, принимаем в расчет первое значение, умножаем на поправочный коэффициент исходя из предполагаемого угла уклона крыши. В качестве наглядного примера рассчитаем снеговую нагрузку для крыши дома в Норильске углом наклона скатов 35°. Итак, 560 кг/м2 умножаем на коэффициент 0,7. Получаем снеговую нагрузку для данного региона и конкретной конструкции кровли 392 кг/м2.

Для определения ветровых нагрузок также используются карты, в которых отмечены расчетные значения ветровых нагрузок по регионам.

Кроме этого, в расчетах следует учитывать:

По типу расположения дома на местности, все строения можно разделить на три группы:

В зависимости от зоны размещения и высоты строения при проектировании крыши вводятся поправочные коэффициенты, учитывающие ветровую нагрузку. Все факторы, влияющие на ветровую нагрузку, сведены в таблицу, по которой легко сделать расчет.

Например: для одноэтажного дома в Норильске ветровая нагрузка составит: 84 кг/м2 умноженная на коэффициент 0,5, соответствующий зоне «В», что составляет 42 кг/м2.

Помимо этого, учитываются аэродинамические нагрузки, воздействующие на стропильную систему и кровельный материал. В зависимости от направления ветра, нагрузку условно делят на зоны, которые предполагают различные поправочные коэффициенты.

Стропильная система односкатной крыши.

В первую очередь, зависит стропильная система односкатной крыши от материала стен и габаритов постройки.

Когда односкатная крыша планируется для покрытия кирпичной постройки, то устанавливают стропила на мауэрлат – брус сечением 100 х 100 или 150 х 150, который уложен на две длинные стены или в случае строительства постройки из бревен, на бревна верхнего венца.

Конструкция стропильной системы будет достаточно простой при размере пролета до 4,5 метров, включая в себя мауэрлат, а также стропила, опирающиеся на него.

Если ширина пролета будет до 6 метров, то в конструкцию добавится подстропильная нога, которая опирается на лежень и служит для придания достаточной несущей способности стропилам.

В конструкции стропильной системы требуется предусмотреть дополнительные схватки и стойки, если постройка планируется большего размера.

Можно произвести выполнение стропильной системы с висячими или наклонными стропилами, если сруб будет из бруса или оцилиндрованного бревна.

Стропильную систему с висячими стропилами очень часто применяют при устройстве двускатных крыш. Можно использовать такую же схему и при строительстве односкатных крыш. Заключается суть висячих стропил в том, чтобы их опереть на горизонтальные балки, выходящие в месте опирания за периметр строения.

Обозначения на рисунке: а — система висячих стропил, б — стропильная система с бабкой и висячими стропилами, в — то же самое, с дополнительной затяжкой. 1 — стропильная нога, 2 — балка чердачного перекрытия, 3 — ветровая связь, 4 — подстропильная нога, 5 — бабка, 6 — дополнительная горизонтальная затяжка.

За счет устройства прохода сквозь верхние венцы сруба деревянных балок, использование системы с висячими стропилами несколько усложнит конструкцию. Но передающиеся от стропильных ног при этом усилия, более равномерно разгружаются и распирающе на стены не действуют.

Как материал может повлиять на наклон крыши?

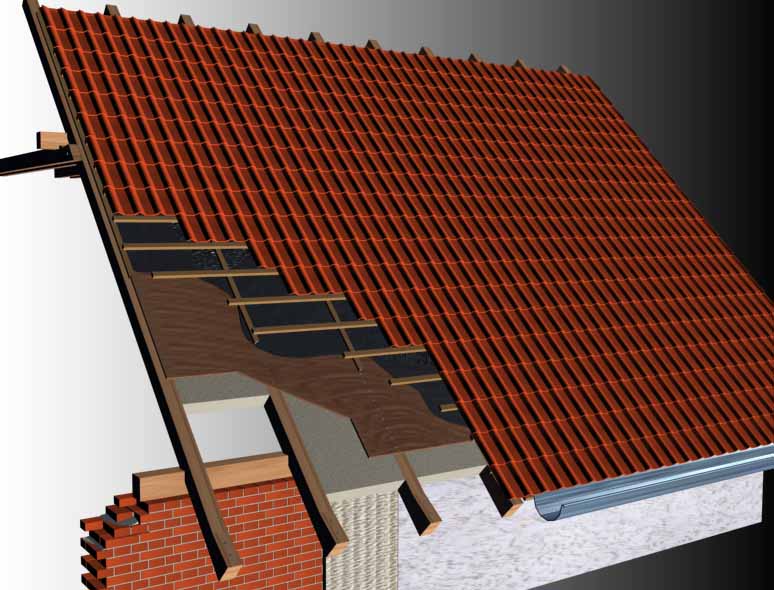

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Влияние угла наклона на характеристики кровли

Какой же тип крыши лучше всего подойдет в наших климатических условиях? На сегодняшний день существует богатый выбор фактур и контуров кровли. Это двух- или четырехскатные варианты, шатровые или любые другие системы. Однако именно двускатная крыша способна сочетать в себе оптимальный набор устойчивости и функциональности. Поэтому ее выбор для создания купола кровли является наилучшим решением.

Как влияет неправильный угол ската на общие характеристики кровли? Неверно подобранные углы наклона двускатных крыш ведут к нарушению прочности и долговечности всей системы. При слишком маленьком угле ската возможно проникновение воды или иных чужеродных образований под плоскость.

Минимальные уклоны крыши для разных типов кровельных покрытий.

Отжимной ветер, талая вода, снеговая составляющая — все эти критерии являются неизменными факторами риска, поскольку способны проникать и заполнять собой самые труднодоступные места.

Слишком крутые крыши могут обеспечить нейтрализацию подобных факторов, однако в этом случае вступает в силу ветровая составляющая нагрузки.

Снег или вода будут сползать с поверхности крыши естественным способом, при этом кровля образует своеобразный парус, который примет на себя всю ветровую нагрузку.

Хотелось бы отметить, что она может достигать критических величин, а это способно неблагоприятно сказаться на характеристиках надежности всей системы. Поэтому оптимальный угол должен быть рассчитан с учетом всех критических факторов и характеристик основного укрывного материала.

Крыши с отклонением выше 45° считаются крутыми, а с 10° и ниже — пологими. Поэтому идеальными показателями для двускатных крыш являются средние значения, которые варьируются в пределах 20-35°С.

Именно подобные показатели создают хорошие предпосылки для строительства идеальной по своим качествам кровли.

Источник
